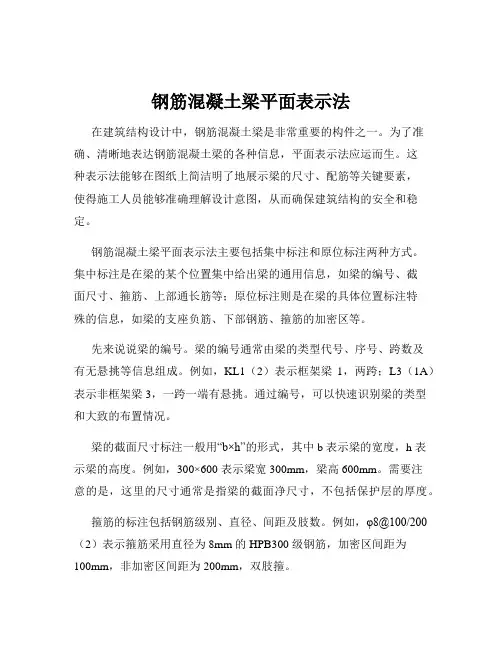

钢筋混凝土梁平面表示法在建筑结构设计中，钢筋混凝土梁是非常重要的构件之一。
为了准确、清晰地表达钢筋混凝土梁的各种信息，平面表示法应运而生。
这种表示法能够在图纸上简洁明了地展示梁的尺寸、配筋等关键要素，使得施工人员能够准确理解设计意图，从而确保建筑结构的安全和稳定。
钢筋混凝土梁平面表示法主要包括集中标注和原位标注两种方式。
集中标注是在梁的某个位置集中给出梁的通用信息，如梁的编号、截面尺寸、箍筋、上部通长筋等；原位标注则是在梁的具体位置标注特殊的信息，如梁的支座负筋、下部钢筋、箍筋的加密区等。
先来说说梁的编号。
梁的编号通常由梁的类型代号、序号、跨数及有无悬挑等信息组成。
例如，KL1（2）表示框架梁1，两跨；L3（1A）表示非框架梁 3，一跨一端有悬挑。
通过编号，可以快速识别梁的类型和大致的布置情况。
梁的截面尺寸标注一般用“b×h”的形式，其中 b 表示梁的宽度，h 表示梁的高度。
例如，300×600 表示梁宽 300mm，梁高 600mm。
需要注意的是，这里的尺寸通常是指梁的截面净尺寸，不包括保护层的厚度。
箍筋的标注包括钢筋级别、直径、间距及肢数。
例如，φ8@100/200（2）表示箍筋采用直径为 8mm 的 HPB300 级钢筋，加密区间距为100mm，非加密区间距为 200mm，双肢箍。
上部通长筋的标注一般在集中标注中给出。
例如，2φ20 表示上部通长筋为两根直径为 20mm 的钢筋。
在原位标注中，支座负筋是比较常见的标注内容。
它标注在梁的支座处，表示支座处的加强钢筋。
例如，在梁的支座上部标注4φ22，表示该支座处有 4 根直径为 22mm 的钢筋。
下部钢筋的原位标注通常在梁的跨中下部位置。
例如，6φ25 2/4 表示下部钢筋有 6 根直径为 25mm 的钢筋，分两排布置，上排 2 根，下排 4 根。
此外，还有一些特殊的标注需要注意。
比如，当梁的箍筋有不同的肢数时，会在原位标注中分别注明；当梁的侧面纵筋需要配置时，也会在集中标注或原位标注中给出相应的信息。
平法讲座########公司2014年7月目录第一部分基本概念 (1)第二部分柱平面表示法 (3)一、注写 (3)二、抗震KZ钢筋构造 (5)三、非抗震KZ钢筋构造 (8)四、柱钢筋制作安装质量通病 (9)第三部分梁平面表示法 (10)一、注写 (10)二、抗震KL、WKL纵向钢筋构造 (12)三、梁配筋构造 (15)四、非抗震KL同抗震KL的异同点 (16)五、梁钢筋制作安装质量通病 (16)第四部分剪力墙平面表示法 (17)一、墙柱 (17)二、墙身 (20)三、墙梁 (22)四、洞口平面表示法 (24)混凝土结构施工图平面整体表示方法制图规则和构造详图（03G101-1）基本概念第一部分基本概念1、接头百分率（1）排扎接头连接区段长度为1.3L，区段内接头面积百分率梁板墙不宜＞25%，柱不宜＞50%，确有必要增加时梁不应＞50%，其他构件可放宽。
（2）机械连接及焊接接头连接区段为35d（d为较大直径）且不小于500mm，凡接头中心点位于该区段内的接头均属于内一区段，区段内接头百分率，受拉区不宜＞50%，接头不宜设在抗震框架梁、柱端加密区。
直接承受动力荷载的不宜采用焊接接头。
2、HPB235钢筋：180°弯钩，内直径≥2.5d，平直段长度不应小于3d，箍筋弯钩内直径不小于受力钢筋，一般结构弯90°，平直部分不宜小于5d，抗震结构应为135°，平直部分不应小于10d且不应小于75。
3、抗震等级钢筋混凝土房屋根据烈度、设防类型、结构类型和房屋高度，场地类别采用不同的抗震等级并应符合相应计算和构造措施要求。
4、锚固长度L 1、L1E纵向受拉钢筋绑扎搭接长度l1E、l1纵向受拉钢筋搭接长度修正数注：当不同直径的钢筋搭接时，其l1E与l1值按较小的直径计算；在任何情况下l1不得小于300mm；式中ζ为搭接长度修正数。
基本概念混凝土结构施工图平面整体表示方法制图规则和构造详图（03G101-1）L a 、LaE纵向受拉筋抗震锚固长度LaE受拉钢筋的最水锚固长度La注：1、四级抗震等级L aE=L a；2、当弯锚时，有些部位的锚固长度为≥0.4L aE+15d，见各类构件的标准构造祥图。
混凝土结构工程施工图平面整体表示方法在框架梁中，取消了原来纵向钢筋中的弯起钢筋，增加了加密箍筋，增加了文字注解，配合具有通用标准构造详图，减少钢筋的结构立面图及其截面图，提高了效率。
平面整体表示方法制图规则，可以用在钢筋混凝土结构的各种构件中，有“集中标注”和“原位标注”两种表示方式。
梁的平面注写包括集中标注与原位标注集中标注表达梁的通用数值原位标注表达梁的特殊数值。
当集中标注中的某项数值不适用于梁的某部位时，则将该项数值原位标注，施工中，原位标注优先于集中标注。
集中标注：1、梁编号。
2、梁截面尺寸。
3、箍筋：钢筋级别、直径、加密区及非加密区、肢数。
4、梁上下通长筋和架立筋。
5、梁侧面纵筋：构造腰筋及抗扭腰筋。
6、梁顶面标高高差（选注）。
梁钢筋的标注方法原位标注内容包括梁支座上部纵筋（该部位含通长筋在内所有纵筋）、梁下部纵筋、附加箍筋或吊筋、集中标注不适合于某跨时标注的数值。
原位标注：1、梁支座上、下部纵筋。
2、吊筋、附加箍筋。
根据平法制图的规则计算梁中主筋的结构尺寸在图中标注的KL1框架梁的上边缘引出一条铅垂线。
在这条铅垂线的右侧标注有几行字:第一行KLI 框架梁)梁的截面尺寸为300mmx500mm。
通常第二行∮6@100/200(2)表示箍筋采用直径为6mm的HPB235级钢筋，加密箍筋间距为100mmm，非加密箍距为200mm，通长区箍筋均为双肢箍。
第三行2∮16表示采用两根直径为16mm的HRB335级梁的通长筋。
通长筋是沿梁的全长布置的。
梁的左、右两端上方所标标注的4∮16，里边包括了2∮16通长筋。
剩下的2∮16是两段直角形筋和2∮16通长筋,是承受梁端部的负弯矩的。
梁下部中间的4∮16是承受梁中下部的正弯矩的（抗拉作用)，钢筋贯通全梁。
如图铅垂线及其右侧注的几行字就是“集中标注”。
假设给出的框架结构F三级抗震设防，混凝土的强度等级采用C30。
柱距为6000mm，柱宽400mm，査《三、四级抗震等级楼层框架梁KL 》部分。
--------------------------------------------------------------------------------混凝土结构施工图平面整体表示方法平面整体表示法简称平法,这种所谓"平法"的表达方式,是将结构构件的尺寸和配筋,按照平面整体表示法的制图规则,直接表示在各类构件的结构平面布置图上,再与标准构造详图相配合,即构成一套完整的结构施工图。
平法改变了传统的那种将构件从结构平面图中索引出来,再逐个绘制配筋详图的繁琐表示方法。
一、平法制图的适用范围与表达方法平法制图适用于各种现浇混凝土结构的柱、剪力墙、梁等构件的结构施工图。
在平面布置图上，表示各构件尺寸和配筋的方式分为：平面注写方式、列表注写方式、截面注写方式三类。
针对现浇混凝土结构中柱、剪力墙和梁构件，分别有: 柱平法施工图、剪力墙平法施工图、梁平法施工图三类。
三、梁平法施工图制图规则梁平法施工图是将梁按照一定规律写代号，并将各种代号的梁的配筋直径、数量、位置和代号写在梁平面布置图上。
表达方法有平面注写方式和截面注写方式表达。
(一)平面注写方式平面注写方式系在梁平面布置图上, 分别在不同编号的梁中各选一根梁, 在其上注写截面尺寸和配筋具体数值的方式来表达梁平法施工图。
平面注写包括集中标注与原位标注。
集中标注表达梁的通用数值, 原位标注表达梁的特殊数值。
当集中标注中的某数值不适用于梁的某部位时, 则将该项数值原位标注, 施工时,原位标注取值优先。
1.集中标注（1)梁编号：类型代号、序号、跨数、有无悬挑代号。
参考下表(2)梁截面尺寸。
当为等截面梁时, 用b×h表示；当为加腋梁时，用b×h Y CI ×C2 表示, 其中C1为腋长, C2为腋高(见下左图)；当有悬挑梁且根部和端部的高度不同时，用斜线分隔根部与端部的高度值。
即为b×h1/h2(见下右图)。
超详细梁钢筋平法识图，领导也能看懂筑结构施⼯图平⾯整体设计⽅法（简称平法）表达形式，概括来讲，是把结构构件的尺⼨和配筋等，按照平⾯整体表⽰⽅法制图规则，整体直接表达在各类构件的结构平⾯布置图上，再与标准构造详图相配合，即构成⼀套新型完整的结构设计。
陈青来被国家科委列为《 “九五”国家级科技成果重点推⼴计划》项⽬（项⽬编号：97070209A）建设部列为⼀九九六年科技成果重点推⼴项⽬(项⽬编号：96008)。
《混凝⼟结构施⼯图平⾯整体表⽰⽅法制图规则和构造详图》梁钢筋的标注⽅法梁平法图中表⽰的是什么意思？●梁的平⾯注写包括集中标注与原位标注集中标注表达梁的通⽤数值原位标注表达梁的特殊数值。
当集中标注中的某项数值不适⽤于梁的某部位时，则将该项数值原位标注，施⼯中，原位标注优先于集中标注。
梁钢筋的标注⽅法●集中标注：1、梁编号、梁截⾯尺⼨2、箍筋：钢筋级别、直径、加密区及⾮加密区、肢数3、梁上下通长筋和架⽴筋，4、梁侧⾯纵筋：构造腰筋及抗扭腰筋5、梁顶⾯标⾼⾼差（该项为选注）梁钢筋的标注⽅法梁钢筋的标注⽅法原位标注内容包括梁⽀座上部纵筋（该部位含通长筋在内所有纵筋）、梁下部纵筋、附加箍筋或吊筋、集中标注不适合于某跨时标注的数值。
原位标注：1、梁⽀座上、下部纵筋2、吊筋、附加箍筋梁钢筋的标注⽅法集中标注——梁编号梁截⾯尺⼨，该项为必注值。
当为等截⾯梁时，⽤b×h表⽰；当为竖向加腋梁时，⽤b×h GYC1×C2 表⽰，其中C1 为腋长，C2 为腋⾼；当为⽔平加腋梁时，⽤b×h PYC1×C2 表⽰，其中C1 为腋长，C2 为腋宽，加腋部分应在平⾯中绘制；当有悬挑梁且根部和端部的⾼度不同时，⽤斜线分隔根部与端部的⾼度值，即为 b×h1 /h2如：JZL2(3) 300*500KL7(2B) 300*700/500三、梁箍筋，包括钢筋级别、直径、加密区与⾮加密区间距及肢数，该项为必注值。
一、梁上主筋和梁下主筋同时表示方法：
⑴3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法：(标在梁上支座处)
⑴2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵2Φ22+(4Φ12) 表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：
⑴G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：(标在梁的下部)
⑴4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。
⑵6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶6Φ25 (-2 )/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷2Φ25 + 3Φ22(-3)/ 5Φ25 表示有两排筋，上排筋为5根。
2Φ25伸入支座，3Φ22，不伸入支座。
下排筋5Φ25，通长布置。
1、箍筋表示方法：
⑴ φ10@100/200(2)
表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵ φ10@100/200(4)
表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶ φ8@200(2)
表示箍筋为φ8，间距为200，双肢箍。
⑷ φ8@100(4)/150(2)
表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
2、梁上主筋和梁下主筋同时表示方法：
⑴ 3Φ22，3Φ20?
表示上部钢筋为3Φ22,
下部钢筋为3Φ20。
⑵ 2φ12，3Φ18
表示上部钢筋为2φ12,
下部钢筋为3Φ18。
⑶ 4Φ25，4Φ25
表示上部钢筋为4Φ25,
下部钢筋为4Φ25。
⑷ 3Φ25，5Φ25
表示上部钢筋为3Φ25,
下部钢筋为5Φ25。
3、梁上部钢筋表示方法：（标在梁上支座处）
⑴ 2Φ20
表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2
表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22
表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
4、梁腰中钢筋表示方法：
⑴ G2φ12
表示梁两侧的构造钢筋，每侧一根φ12。
⑵ G4Φ14
表示梁两侧的
构造钢筋，每侧两根Φ14。
⑶ N2Φ22
表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷ N4Φ18
表示梁两侧的抗扭钢筋，每侧两根Φ18。
5、梁下部钢筋表示方法：（标在梁的下部）
⑴ 4Φ25
表示只有一排主筋，4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4
表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶ 6Φ25 （-2 ）/4
表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25
表示有两排筋，上排筋为5根。
2Φ25伸入支座，3Φ22，不伸入支座。
下排筋5Φ25，通长布置。
6、标注示例：
KL7(3) 300×700
表示框架梁7，有三跨，断面宽300，高700。
Y500×250
表示梁下加腋，宽500，高250。
N4Φ18
表示梁腰中抗扭钢筋。
φ10@100/200(2) 2Φ25 表示箍筋和架立筋。
-0.100
表示梁上皮标高。
注：箍筋的肢数是看梁同一截面内在高度方向箍筋的根数。
小截面梁因宽度较小，相应产生的梁内剪力较小，采用单肢箍即可，
类似于一个S钩。
像一般的单个封闭箍筋，在高度方向就有两根钢筋，属于双肢箍。
再如，截面宽较大的同一截面采用两个封闭箍并相互错开
高度方向就有四根钢筋，属于四肢箍。
梁集中标注有五项必注值和一项选注值：
1。
梁编号如KL1(3)
2。
梁截面尺寸 bXh 如250X600
3,。
梁箍筋，包括箍筋级别、直径、加密区与非加密区间距及肢数如：
G8@100/200(2)
4。
梁上部通长筋或架立筋配置
5。
梁侧面纵向构造钢筋或受扭钢筋配置
6。
梁顶面标高高差，为选注值，有高差时填，无高差时不填
（资料素材和资料部分来自网络，供参考。
可复制、编制，期待你的好评与关注）。
