钢筋混凝土梁平面表示法(习题教学)

11G101梁平法识图实训题一、填空题1.梁平法施工图系在梁平面布置图上采用和表达。

2.梁平法的平面注写方式包括和。

3.梁平法中集中标注表达梁的数值，原位标注表达梁的数值。

4.梁平法中集中标注KL8(3A) 300×500mm表示。

5.某楼面框架梁的集中标注中有 G6Φ12，其中 G 表示是，6Φ12表示梁的两个6.环境类别为二a 类时，砼等级为 C30的钢筋混凝土柱保护层厚度为 mm 。

7.某梁箍筋为Φ10@100/200 表示箍筋采用钢筋等级为级，直径，加密区间距mm ，非加密区间距为 mm 。

8.某楼面框架梁的集中标注中有G6φ12，其中G表示，6φ12表示梁的两个侧面每边配置根φ12钢筋。

9.某框架梁在集中标注中，注有2Φ22+（4Φ12），其中2Φ22为，4Φ12为。

10.某楼面框架梁的集中标注中有N4φ10，其中N表示，4φ10表示梁的两个侧面每边配置根φ10钢筋。

11.某框架梁集中标注中3Φ22；3Φ20，其中3Φ22为，3Φ20为。

12.某框架梁在原位标注中，梁下部注有6Φ22 2（-2）/4，表示。

13.某框架梁截面尺寸300×500mm，三级抗震，该梁的箍筋加密区长度为 mm 。

14.图集11G101-1规定，室内正常环境属于类环境。

15.某抗震设防等级为三级的框架梁截面高度为700mm ，其梁端箍筋加密区最小长度为。

16.某跨框架梁平面注写如下图所示，KL1为跨连续梁；④－⑤轴线间梁箍筋直径及间距为；④－⑤轴线间梁的侧面纵向钢筋为。

17.某跨框架梁平面注写如图1所示，②轴右侧支座梁上部第一排非通长筋可在距柱边≧ mm处截断，第二排非通长筋可在距柱边≧ mm处截断。

③轴支座上部钢筋共有钢筋，分排配置，其中有钢筋是通长筋。

图1二、选择题1.某框架截面尺寸300×600mm，四级抗震，该梁的箍筋加密区长度为（）A．500 B．900 C．1200 D．无法确定2.框架梁侧面配置的纵向构造钢筋间距a应满足（）A．a≤100 mm B．a≤150 mm C．a≤200 mm D．a≤250 mm3.当抗震等级为三级的C25时，直径为20mm的HRB335级钢筋最小锚固长度l aE为（）。

混凝土结构施工图平面整体表示方法（简称平法）是把结构构件的尺寸和钢筋等，按照平面整体表示方法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套完整的结构施工图的方法。

一、结构施工图的识读方法及步骤结构施工图包括结构设计总说明、结构平面图和构件详图。

1.基础施工图的识读步骤1)看图名、比例。

图名常用1—1断面、2—2断面……或用基础代号表示。

读图时先用基础详图的名字（1—1或2—2等）去对应基础平面的位置，了解这是哪一道基础上的断面；2)看基础断面图中轴线及其编号。

如果该基础断面适用于多道基础的断面，则轴线的圆圈内可不予编号；3)看基础断面各部分详细尺寸和室内外底面、基础底面的标高。

如基础厚度、大放脚的尺寸、基础的底宽尺寸以及它们与轴线的相对位置尺寸。

从基础底面标高可了解基础的埋置深度；4)看基础断面图中基础梁的高、宽或标高及配筋；5)看施工说明等。

了解对基础的施工要求。

2.柱平法施工图的识读步骤1)查看图名、比例；2)校核轴线编号及其间距尺寸，要求必须与建筑平面图、基础平面图保持一致；3)与建筑图配合，明确各柱的编号、数量及位置；4)阅读结构设计总说明或有关说明，明确柱的混凝土强度等级；5)根据各柱的编号，查阅图中截面标注或柱表，明确柱的标高、截面尺寸和配筋情况。

再根据抗震等级、设计要求和标准构造详图，确定纵向钢筋和箍筋的构造要求（如纵向钢筋连接的方式、位置和搭接长度、弯折要求、柱头锚固要求、箍筋加密区的范围）。

3.剪力墙平法施工图的识读步骤1)查看图名、比例；2)首先校核轴线编号及其间距尺寸，要求必须与建筑图、基础平面图保持一致；3)与建筑图配合，明确各段剪力墙的暗柱和端柱的编号、数量及位置、墙身的编号和长度、洞口的定位尺寸；4)阅读结构设计总说明或有关说明，明确剪力墙的混凝土强度等级；5)所有洞口的上方必须设置连梁，如剪力墙洞口编号，连梁的编号应与剪力墙洞口编号相对应。

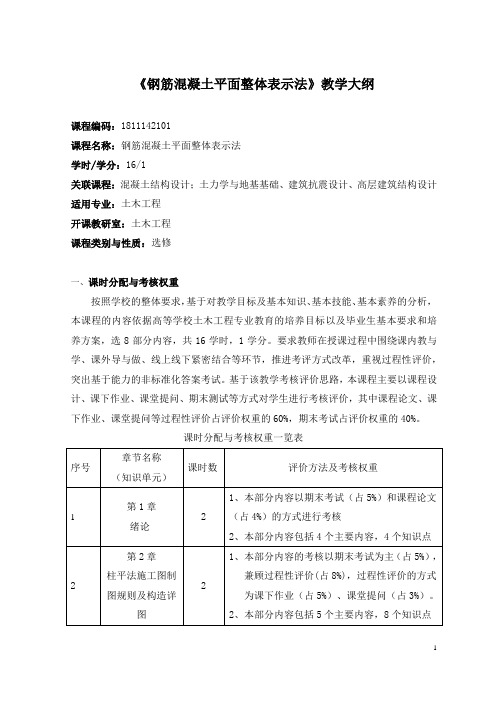

《钢筋混凝土平面整体表示法》教学大纲课程编码：1811142101课程名称：钢筋混凝土平面整体表示法学时/学分：16/1关联课程：混凝土结构设计；土力学与地基基础、建筑抗震设计、高层建筑结构设计适用专业：土木工程开课教研室：土木工程课程类别与性质：选修一、课时分配与考核权重按照学校的整体要求，基于对教学目标及基本知识、基本技能、基本素养的分析，本课程的内容依据高等学校土木工程专业教育的培养目标以及毕业生基本要求和培养方案，选8部分内容，共16学时，1学分。

要求教师在授课过程中围绕课内教与学、课外导与做、线上线下紧密结合等环节，推进考评方式改革，重视过程性评价，突出基于能力的非标准化答案考试。

基于该教学考核评价思路，本课程主要以课程设计、课下作业、课堂提问、期末测试等方式对学生进行考核评价，其中课程论文、课下作业、课堂提问等过程性评价占评价权重的60%，期末考试占评价权重的40%。

课时分配与考核权重一览表二、课程资源库1.参考书(1)刘敏等. 混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、梁、板）.16G101-1.中国建筑标准设计研究院(2)刘敏等. 混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土板式楼梯）.16G101-2.中国建筑标准设计研究院(3)刘敏等.混凝土结构施工图平面整体表示方法制图规则和构造详图（独立基础、条形基础、筏形基础、桩基础）. 16G101-3.中国建筑标准设计研究院(4)李建武.混凝土结构平法施工图实例图集.2016.3. 中国建筑工业出版社(5)赵基达等.混凝土结构设计规范.GB50010-2010. 中国建筑工业出版社(6)徐培福等.高层建筑混凝土结构技术规程.JGJ3-2010.中国建筑工业出版社(7)滕延京等.建筑地基基础设计规范.GB50007-2011中国建筑工业出版社(8)黄强等.建筑桩基技术规范JGJ94-2008中国建筑工业出版社(9)黄世敏等.建筑抗震设计规范.GB50011-2010中国建筑工业出版社(10)高少霞.16G101平法系列图集要点解读与规范对照.2017.1中国建筑工业出版社(11)上官子昌.16G101图集应用——平法钢筋图识读.2017.1 中国建筑工业出版社(12)上官子昌.16G101平法系列图集施工常见问题详解. 2017.1中国建筑工业出版社2.期刊(1)艾思平，基于16G101平法图集钢筋工程量计算问题的研究[J]. 安徽职业技术学院学报,2017.1(2)马玲. 应用平法图集构造的问题研究[J].江西建材建筑技术开发2017.11:(3)蓝燕舞.“四步法”在《钢筋混凝土平法识图》品牌课程建设中的应用与探索[J]. 教育教学论坛,2015.01(4)张爱环，李忠艳. 广联达BIM技术在《平法识图与钢筋计算》课程教学中的应用探索[J]. 科技经济导刊,2017.25(5)张振奎，付安元，王民. 混凝土结构设计“平法”中几个问题的探讨[J]. 山东建筑大学学报,2008.3(6)金燕李，剑慧.平法图集中关于悬挑梁端部钢筋构造和剪力墙构件保护层厚度取值的探讨[J], 吉林建筑工程学院学报2014.04(7)刘庆深，高福聚. 复杂结构设计中平法图集(G101-1)的扩展应用[J]. 山西建筑,2012.34(8)郑文忠，王英，周威. 混凝土结构施工图平法标注补充建议[J]. 建筑结构,2010S1(9)杨先桥，施永芒,李建伟, 《混凝土梁配筋国标平法原位标注程序ETABS_POST的开发原理及应用[J], 工程建设标准化,2015.11(10)李志文,王春光,张优优,刘建涛, 基于Revit的结构施工图BIM平法表达[J], 建筑结构.2016S23.网络资源(1)土木在线土木工程建筑结构设计资料. /forum-41-1.html(2)老庄建筑结构.网络精品课学习视频及设计资料/oration/4/(3)筑龙网. 课程专区 /(4)国家建筑标准设计网/(5)工标网.工程规范标准查询/三、教学内容及教学基本要求第1—2学时第1章续论1.课前准备(1)熟悉课程教学大纲，对课程的讲授内容和方式有较好的理解；(2)充分利用各类教学资源加强课程的网络资源库建设；(3)充分理解讲义内容，把握和完成知识由一种书本贮存状态到教师传输状态再到学生头脑中的贮存形式的这两次转化；(4)查询、收集本学科相关的前沿技术及其在实际项目中的运用案例；1.1课程属性与教学目标分析钢筋混凝土平面整体表示法是土木工程专业的一门专业选修课，是理论教学与实践教学相结合的课程。

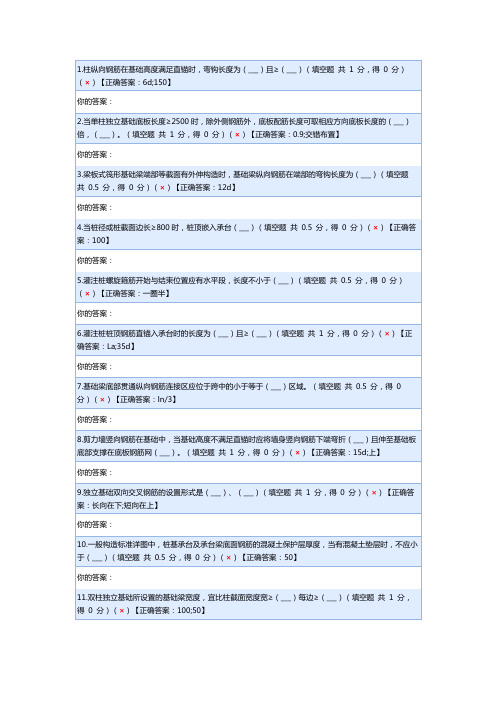

测试1. 单选不属于结构设计总说明主要内容的是（）A：图纸目录B：工程概况C：主要结构材料D：结构要点和施工要求正确答案：[D]答案解析：2. 单选普通房屋和构筑物设计使用年限为（）A：5年B：25年C：50年D：100年正确答案：[C]答案解析：3. 单选框架梁的代号为（）A：PTBB：ATC：KZD：KL正确答案：[D]答案解析：4. 单选钢筋混凝土框架结构教学楼，其卫生间的环境类别属于（）A：一B：二aC：二bD：三a正确答案：[B]答案解析：5. 单选教学楼抗震设防类别取（）A：甲类B：乙类C：丙类D：丁类正确答案：[C]答案解析：6. 单选下列属于恒载的是（）A：屋面雪荷载B：楼面人群荷载C：风荷载D：自重荷载正确答案：[D]答案解析：7. 单选热轧钢筋符号“C”对应的是（）A：HPB300B：HRB335C：HRB400D：HRB500正确答案：[C]答案解析：8. 单选基础中的砌体，应选用（）砌筑。

A：石灰砂浆B：水泥砂浆C：水泥石灰砂浆D：水泥黏土砂浆正确答案：[B]答案解析：9. 单选钢筋混凝土框架柱，室内正常环境下混凝土C25保护层最小厚度为（）A：20mmB：25mmC：30mmD：40mm正确答案：[B]答案解析：10. 单选某三级抗震框架梁，其下部配置纵向受拉钢筋4C20，混凝土为C25，该纵向受拉钢筋的抗震锚固长度Lae为（）A：700mmB：800mmC：840mmD：940mm正确答案：[C]答案解析：11. 单选某非抗震钢筋混凝土板，混凝土强度等级为C25，纵向受力钢筋为A10ⓐ150，当同一区段搭接接头面积百分率小于25%时，其绑扎搭接长度Ll为() A：360mmB：400mmC：410mmD：460mm正确答案：[A]答案解析：12. 单选建筑工程施工过程中，下列不属于钢筋连接方式的是（）A：对接连接B：绑扎搭接C：机械连接D：焊接连接正确答案：[A]答案解析：13. 单选独立基础编号“DJP”表示的独立基础类型是（）A：普通阶形独立基础B：普通坡形独立基础C：杯口阶形独立基础D：杯口坡形独立基础正确答案：[B]答案解析：14. 单选当独立基础底板长度≥（）时，除外侧钢筋外，其底板配筋长度可取相应方向底板长度的0.9倍。

《混凝土结构平法识图》教学教案课程名称: 混凝土结构平法识图总学时: 52第1章混凝土结构平法识图基础知识第2章梁平法识图与钢筋算量l取相邻两跨较大的净跨长。

（3）架立筋与支座负筋搭接150 mm。

（4）下部钢筋锚固长度: 带肋钢筋12d, 光圆钢筋15d。

平面为弧形的梁因有扭矩作用, 纵筋在支座处受力, 所以锚入支座长度取ll。

（5）箍筋没有加密区, 如果端部采用不同间距的箍筋, 需注明根数。

2.3梁钢筋计算实例例题1：计算多跨楼层框架梁KL1的钢筋量, 如图所示。

例题2：某现浇楼层框架结构, 框架梁截面尺寸为Δ×ℎ=0.3 Δ×0.6 Δ, 楼板厚度为100 mm, 柱子截面尺寸Δ=ℎ=0.5 Δ, 柱、梁保护层厚度为20 mm；相邻两榀框架间距为3.6 m。

在荷载作用下框架梁的内力如图2-36所示。

采用C20混凝土, HRB335级钢筋,Δ1=1.0,ΔΔ=0.550,ΔΔ=40 mm；柱纵筋类别为HRB335, 直径为25 mm；柱箍筋类别为HPB300, 直径为8 mm。

轴线与柱中线重合。

试求框架梁的配筋情况。

（环境类别一类、四级抗震）第3章柱平法识图与钢筋算量可概括为：内侧边钢筋按中柱钢筋构造要求, 外侧边钢筋按边柱（角柱）钢筋构造要求, 即内侧边钢筋直锚或弯锚, 外侧边钢筋“柱包梁”或“梁包柱”。

七、框架柱箍筋构造及计算原理需要注意: 剪跨比不大于2的柱, 或因设置填充墙等形成的柱净高与柱截面高度之比不大于4的柱（即短柱）, 一级和二级框架的角柱, 都要全高加密；纵筋搭接接头范围内也需箍筋加密。

柱箍筋的构造要点如下。

（1）柱纵向钢筋与复合箍筋排布应遵循对称均匀原则, 箍筋转角处应有纵向钢筋。

（2）柱复合箍筋应采用截面周边外封闭大箍加内封闭小箍的组合方式（大箍套小箍）, 内部复合箍筋的相邻两肢形成一个内封闭小箍, 当复合箍筋的肢数为单数时, 设置一个单肢箍。

沿外封闭箍筋周边箍筋局部重叠不宜多于两层。

筋混凝土结构平面整体表示方法◆项目目标1.掌握柱平法施工图的图示方法2.掌握梁平法施工图的图示方法任务9.30.1 平法施工图简介与柱平法施工图●任务引入与分析随着国民经济的发展和建筑设计标准化水平的提高，近年来各设计单位采用了一些较为简便的图示方法，混凝土结构施工图平面整体表示方法简称“平法”。

平法是对我国混凝土结构施工图的设计表示方法的重大改革，被国家科委建设部列为国家级推广的重点科技成果，那么什么是平法施工图？我们现在学习平法施工图的相关知识。

●相关知识一、平法简介为了规范各地的图示方法，中华人民共和国建设部于2003年1月20日下发通知，批准《混凝土结构施工图平面整体表示方法制图规则和构造样图》作为国家建筑标准设计图集，简称“平法”图集，图集号为03G101-1，于2003年2月15日执行。

1．平法表示方法与传统表示方法的区别把结构构件的尺寸和配筋等，按照平面整体表示方法的制图规则，整体直接地表示在各类构件的结构布置平面图上，再与标准构造详图配合，就构成了一套新型完整的结构设计表示方法。

改变了传统的那种将构件（柱、剪力墙、梁）从结构平面布置图中索引出来，再逐个绘制模板详图和配筋详图的繁琐方法。

平法适用的结构构件为柱、剪力墙、梁三种。

内容包括两大部分，即平面整体表示图和标准构造详图。

在平面布置图上标示各种构件尺寸和配筋方式。

表示方法分平面注写方式、列表注写方式和截面注写方式三种。

2.常用构件代号名称代号名称代号框架柱KZ 剪力墙墙身Q框支柱KZZ 连梁（无交叉暗撑、钢筋）LL芯柱XZ 连梁（有交叉暗撑）LL(JA)梁上柱LZ 连梁（有交叉钢筋）LL(JG)剪力墙上柱QZ 暗梁AL约束边缘端柱YDZ 边框梁BKL约束边缘暗柱YAZ 楼层框架梁KL约束边缘翼墙柱YYZ 屋面框架梁WKL约束边缘转角墙柱YJZ 框支梁KZL构造边缘端柱GDZ 非框架梁L构造边缘暗柱GAZ 悬挑梁XL构造边缘翼墙柱GYZ 井字梁JZL构造边缘转角墙柱GJZ 矩形洞口JD非边缘暗柱AZ 圆形洞口YD扶墙柱FBZ在平法表示中，各种构件必须标明构件的代号，如表9-30-1所示。
