压力式水位计及雨量计原理和安装说明书

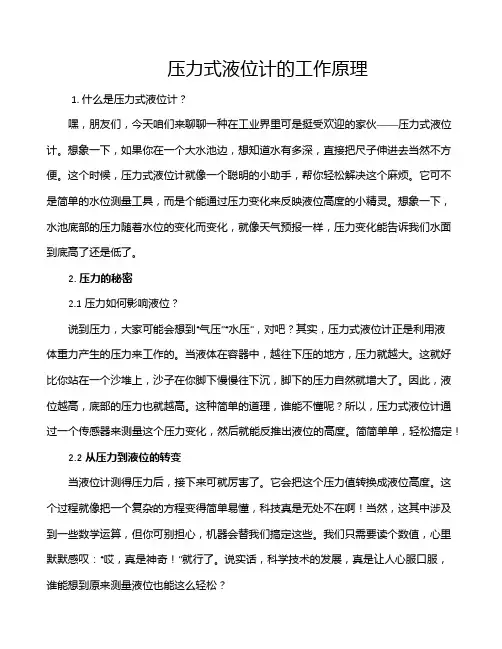

压力式液位计的工作原理1. 什么是压力式液位计？嘿，朋友们，今天咱们来聊聊一种在工业界里可是挺受欢迎的家伙——压力式液位计。

想象一下，如果你在一个大水池边，想知道水有多深，直接把尺子伸进去当然不方便。

这个时候，压力式液位计就像一个聪明的小助手，帮你轻松解决这个麻烦。

它可不是简单的水位测量工具，而是个能通过压力变化来反映液位高度的小精灵。

想象一下，水池底部的压力随着水位的变化而变化，就像天气预报一样，压力变化能告诉我们水面到底高了还是低了。

2. 压力的秘密2.1 压力如何影响液位？说到压力，大家可能会想到“气压”“水压”，对吧？其实，压力式液位计正是利用液体重力产生的压力来工作的。

当液体在容器中，越往下压的地方，压力就越大。

这就好比你站在一个沙堆上，沙子在你脚下慢慢往下沉，脚下的压力自然就增大了。

因此，液位越高，底部的压力也就越高。

这种简单的道理，谁能不懂呢？所以，压力式液位计通过一个传感器来测量这个压力变化，然后就能反推出液位的高度。

简简单单，轻松搞定！2.2 从压力到液位的转变当液位计测得压力后，接下来可就厉害了。

它会把这个压力值转换成液位高度。

这个过程就像把一个复杂的方程变得简单易懂，科技真是无处不在啊！当然，这其中涉及到一些数学运算，但你可别担心，机器会替我们搞定这些。

我们只需要读个数值，心里默默感叹：“哎，真是神奇！”就行了。

说实话，科学技术的发展，真是让人心服口服，谁能想到原来测量液位也能这么轻松？3. 应用场景3.1 压力式液位计的应用领域你可能会问，压力式液位计到底用在哪些地方呢？其实，应用场景可多得很！从石油化工、食品饮料到水处理、环保工程，压力式液位计都能找到自己的身影。

比如，在石油厂里，监测原油的液位可得时刻保持警惕，避免“油流满溢”的尴尬场面。

而在食品厂，液位计则能确保原料的准确计量，保证每一瓶可乐的口感都不会“掉链子”。

就连我们日常的水厂，压力式液位计也是个必不可少的角色，监控水位，保证供水稳定。

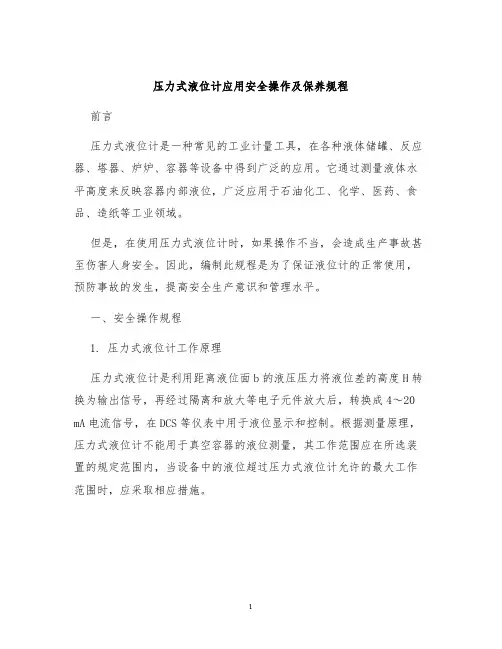

压力式液位计应用安全操作及保养规程前言压力式液位计是一种常见的工业计量工具，在各种液体储罐、反应器、塔器、炉炉、容器等设备中得到广泛的应用。

它通过测量液体水平高度来反映容器内部液位，广泛应用于石油化工、化学、医药、食品、造纸等工业领域。

但是，在使用压力式液位计时，如果操作不当，会造成生产事故甚至伤害人身安全。

因此，编制此规程是为了保证液位计的正常使用，预防事故的发生，提高安全生产意识和管理水平。

一、安全操作规程1. 压力式液位计工作原理压力式液位计是利用距离液位面b的液压压力将液位差的高度H转换为输出信号，再经过隔离和放大等电子元件放大后，转换成4～20 mA电流信号，在DCS等仪表中用于液位显示和控制。

根据测量原理，压力式液位计不能用于真空容器的液位测量，其工作范围应在所选装置的规定范围内，当设备中的液位超过压力式液位计允许的最大工作范围时，应采取相应措施。

2. 操作规程（1）压力式液位计应由现场专职人员负责，攀爬时须佩戴防滑鞋和安全带，严禁在大风、电闪雷鸣天气或其他有安全隐患的环境下攀爬。

（2）在使用前，应对压力式液位计进行检查，检测压力管路及接头，确保无渗漏现象，如有渗漏情况，应及时排除故障。

（3）操作前应首先开启压力式液位计的系统阀门，缓慢调节液位计的阀门，使之与系统进出口压力平衡，并通过校准实现指针调零。

（4）压力式液位计操作时应留意系统液位变化，如有异常情况应及时检查并排除故障，如因操作失误导致压力式液位计异常，应停机排查并及时调整。

（5）压力式液位计不得随意更换或拆卸，任何技术改变应由专业人员进行。

（6）长时间不用的压力式液位计，应及时进行保养。

3. 其他安全事项（1）压力式液位计不得在炉子或烤箱等高温情况下使用，以免发生爆炸事故。

（2）不得在压力式液位计气密的容器内储存易燃、易爆、腐蚀或有毒物质，以免损害液位计和人身安全。

（3）压力式液位计应根据使用频率及生产工艺的需要，进行定期点检及标定，确保仪表的准确可靠。

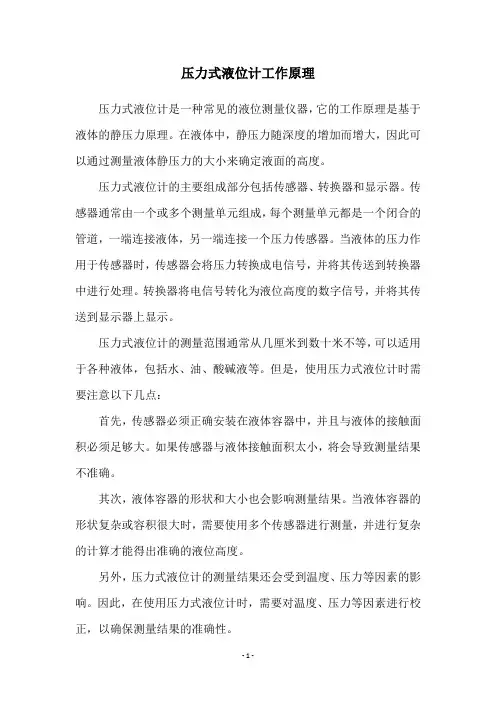

压力式液位计工作原理
压力式液位计是一种常见的液位测量仪器，它的工作原理是基于液体的静压力原理。

在液体中，静压力随深度的增加而增大，因此可以通过测量液体静压力的大小来确定液面的高度。

压力式液位计的主要组成部分包括传感器、转换器和显示器。

传感器通常由一个或多个测量单元组成，每个测量单元都是一个闭合的管道，一端连接液体，另一端连接一个压力传感器。

当液体的压力作用于传感器时，传感器会将压力转换成电信号，并将其传送到转换器中进行处理。

转换器将电信号转化为液位高度的数字信号，并将其传送到显示器上显示。

压力式液位计的测量范围通常从几厘米到数十米不等，可以适用于各种液体，包括水、油、酸碱液等。

但是，使用压力式液位计时需要注意以下几点：
首先，传感器必须正确安装在液体容器中，并且与液体的接触面积必须足够大。

如果传感器与液体接触面积太小，将会导致测量结果不准确。

其次，液体容器的形状和大小也会影响测量结果。

当液体容器的形状复杂或容积很大时，需要使用多个传感器进行测量，并进行复杂的计算才能得出准确的液位高度。

另外，压力式液位计的测量结果还会受到温度、压力等因素的影响。

因此，在使用压力式液位计时，需要对温度、压力等因素进行校正，以确保测量结果的准确性。

总之，压力式液位计是一种高效、准确的液位测量仪器，在工业生产、化工、水处理等领域得到了广泛应用。

但是，在使用压力式液位计时需要注意以上几点，以确保测量结果的准确性和可靠性。

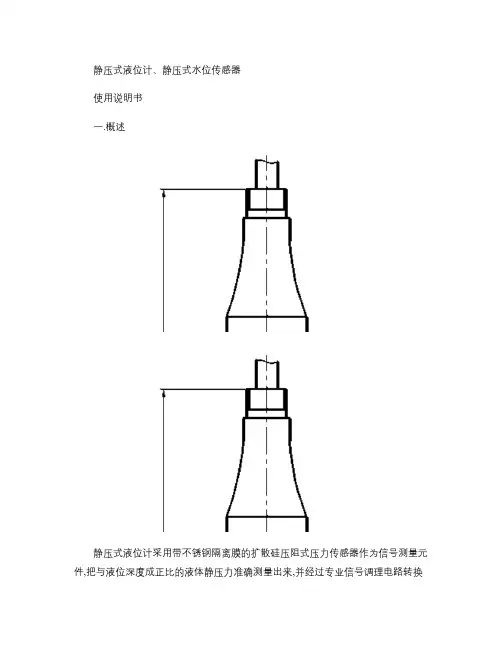

静压式液位计、静压式水位传感器使用说明书一.概述静压式液位计采用带不锈钢隔离膜的扩散硅压阻式压力传感器作为信号测量元件,把与液位深度成正比的液体静压力准确测量出来,并经过专业信号调理电路转换成标准4-20mA 电流或RS485信号输出,建立起输出信号与液体深度的线性对应关系,实现对液体深度的精确测量。

水位计精度高,体积小,使用方便,直接投入液体中,即可测量出变送器末端到液面的液位高度。

静压式液位计广泛地应用于城市供排水、污水处理、水池、油池油罐、水文地质、水库、河道和海洋等领域。

防护等级:IP68。

型号意义:示例说明:DATA-5102(10mH 2O表示为唐山平升电子生产的4~20mA ,精度为0.5%,量程为10m 的水位计。

二、外形结构(单位:mm :三、工作原理静压式液位计中的传感器是以单晶硅为基体,采用先进的离子注入工艺和微机械加工工艺,制成了具有惠斯顿电桥和精密力学结构的硅敏感元件。

被测压力通过压力接口作用在硅敏感元件上,实现了所加压力与输出信号的线性转换,经激光修调的厚膜电阻网络补偿了敏感元件的温度性能。

通讯类型:1—串口; 2—4~20mA ;精度:0—0.5%; 1—0.1%;DATA-5 1 ××(×m H 2O量程:0—×,单位:m(一般在标牌中标注采集类型:水位;唐山平升电子生产的变送器系列产品四、特点灵敏度高,响应时间≤1ms。

精度等级高,可达0.1级。

全不锈钢密封结构,IP68防水。

聚氨酯导气电缆,耐高温、耐腐蚀。

体积小巧,便于安装、投放。

五、性能指标型号:DATA-51系列测量介质:液体(对不锈钢壳体无腐蚀量程:0~5,10,15,20,25,30m输出信号:4-20mA;RS485供电电源:12/24V DC精度等级: 0.1%FS;0.5%FS环境温度 -10℃~80℃存储温度 -40℃~85℃过载能力:150%FS稳定性能:±0.05%FS/年; ±0.1%FS/年零点温度系数:±0.01%FS/℃满度温度系数:±0.02%FS/℃防护等级:IP68 结构材料:外壳:不锈钢316L 密封圈:氟橡胶传感器外壳:不锈钢316L 膜片:不锈钢316L 电缆:φ7.2mm聚氨酯专用电缆(配套2米,超出部分按长度加价六、接线图七、注意事项1.当收到静压式液位计时请检查包装是否完好,并核对变送器型号与规格是否与您选购的产品相符。

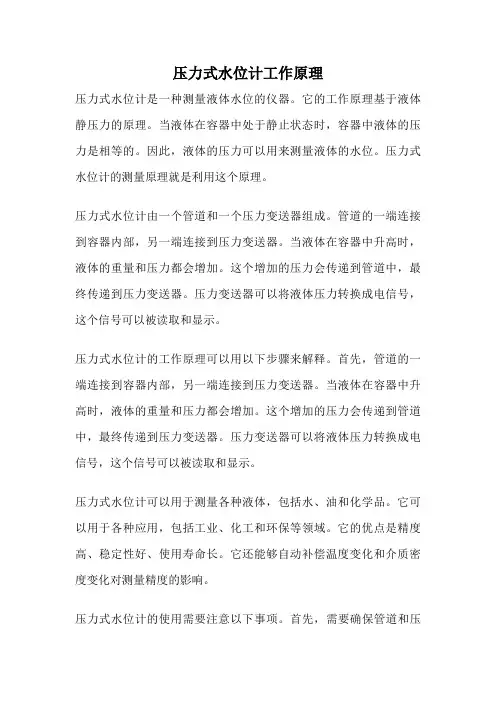

压力式水位计工作原理压力式水位计是一种测量液体水位的仪器。

它的工作原理基于液体静压力的原理。

当液体在容器中处于静止状态时，容器中液体的压力是相等的。

因此，液体的压力可以用来测量液体的水位。

压力式水位计的测量原理就是利用这个原理。

压力式水位计由一个管道和一个压力变送器组成。

管道的一端连接到容器内部，另一端连接到压力变送器。

当液体在容器中升高时，液体的重量和压力都会增加。

这个增加的压力会传递到管道中，最终传递到压力变送器。

压力变送器可以将液体压力转换成电信号，这个信号可以被读取和显示。

压力式水位计的工作原理可以用以下步骤来解释。

首先，管道的一端连接到容器内部，另一端连接到压力变送器。

当液体在容器中升高时，液体的重量和压力都会增加。

这个增加的压力会传递到管道中，最终传递到压力变送器。

压力变送器可以将液体压力转换成电信号，这个信号可以被读取和显示。

压力式水位计可以用于测量各种液体，包括水、油和化学品。

它可以用于各种应用，包括工业、化工和环保等领域。

它的优点是精度高、稳定性好、使用寿命长。

它还能够自动补偿温度变化和介质密度变化对测量精度的影响。

压力式水位计的使用需要注意以下事项。

首先，需要确保管道和压力变送器的连接牢固，以防止漏水和漏气。

其次，需要定期进行校准，以确保测量精度。

最后，需要注意维护和保养，以保证其正常使用寿命。

压力式水位计是一种精确、稳定的测量液体水位的仪器。

它的工作原理基于液体静压力的原理，可以用于各种应用，包括工业、化工和环保等领域。

使用时需要注意连接牢固、定期校准和维护保养等事项。

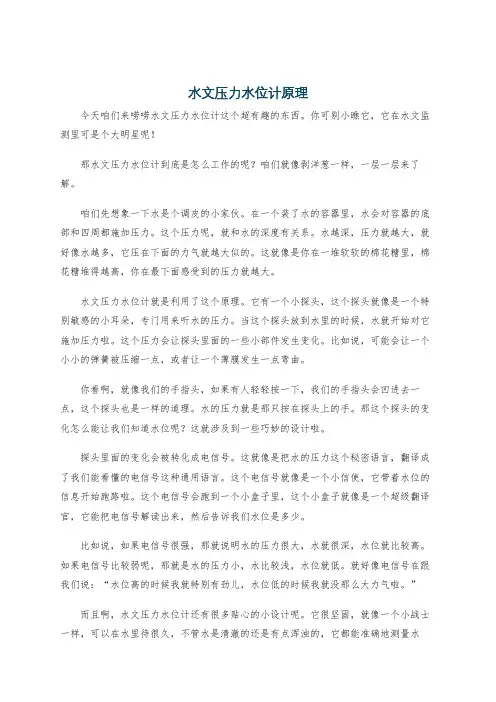

水文压力水位计原理今天咱们来唠唠水文压力水位计这个超有趣的东西。

你可别小瞧它，它在水文监测里可是个大明星呢！那水文压力水位计到底是怎么工作的呢？咱们就像剥洋葱一样，一层一层来了解。

咱们先想象一下水是个调皮的小家伙。

在一个装了水的容器里，水会对容器的底部和四周都施加压力。

这个压力呢，就和水的深度有关系。

水越深，压力就越大，就好像水越多，它压在下面的力气就越大似的。

这就像是你在一堆软软的棉花糖里，棉花糖堆得越高，你在最下面感受到的压力就越大。

水文压力水位计就是利用了这个原理。

它有一个小探头，这个探头就像是一个特别敏感的小耳朵，专门用来听水的压力。

当这个探头放到水里的时候，水就开始对它施加压力啦。

这个压力会让探头里面的一些小部件发生变化。

比如说，可能会让一个小小的弹簧被压缩一点，或者让一个薄膜发生一点弯曲。

你看啊，就像我们的手指头，如果有人轻轻按一下，我们的手指头会凹进去一点，这个探头也是一样的道理。

水的压力就是那只按在探头上的手。

那这个探头的变化怎么能让我们知道水位呢？这就涉及到一些巧妙的设计啦。

探头里面的变化会被转化成电信号。

这就像是把水的压力这个秘密语言，翻译成了我们能看懂的电信号这种通用语言。

这个电信号就像是一个小信使，它带着水位的信息开始跑路啦。

这个电信号会跑到一个小盒子里，这个小盒子就像是一个超级翻译官，它能把电信号解读出来，然后告诉我们水位是多少。

比如说，如果电信号很强，那就说明水的压力很大，水就很深，水位就比较高。

如果电信号比较弱呢，那就是水的压力小，水比较浅，水位就低。

就好像电信号在跟我们说：“水位高的时候我就特别有劲儿，水位低的时候我就没那么大力气啦。

”而且啊，水文压力水位计还有很多贴心的小设计呢。

它很坚固，就像一个小战士一样，可以在水里待很久，不管水是清澈的还是有点浑浊的，它都能准确地测量水位。

它也不怕水的温度有点变化，不管是夏天暖暖的水，还是冬天有点凉凉的水，它都能正常工作。

它在很多地方都发挥着超级重要的作用。

液位计说明书液位计说明书1. 引言液位计是一种用于测量液体或固体材料的高度的设备。

液位计广泛应用于工业领域，用于监测和控制液体或固体材料的位移，以确保生产过程的正常运行。

本文档将介绍液位计的工作原理、安装方法和注意事项。

2. 工作原理液位计通常由传感器和指示器组成。

传感器通过测量液体或固体材料的高度来确定液位。

常见的液位测量方法包括浮子式液位计和压力式液位计。

- 浮子式液位计：传感器内部安装有一个浮子，随着液位的升降，浮子也会浮在液面上。

通过浮子的位置变化来判断液位的高低。

- 压力式液位计：传感器安装在液体或固体材料的容器中，通过测量液体或材料产生的压力变化来确定液位。

3. 安装方法液位计安装的位置和方法取决于具体的应用场景和液体或固体材料的特性。

一般来说，以下步骤可作为参考：1. 确定安装位置：根据液体或固体材料的容器形状和尺寸，选择合适的安装位置。

应尽量避免安装在可能受到物体挡住或干扰的位置。

2. 安装传感器：根据液位计的类型，将传感器正确安装在容器内部或外部。

注意确保传感器与液体或固体材料之间没有空气或杂质的干扰。

3. 连接电源和信号线：液位计通常需要电源和信号线进行正常工作。

根据液位计的规格要求，正确连接电源和信号线。

4. 调试和测试：安装完成后，需要对液位计进行调试和测试，确保测量准确，操作正常。

可以通过添加或减少液体或固体材料来验证液位计的测量结果。

4. 注意事项在安装和使用液位计时，需要注意以下事项：- 请根据液位计的规格要求选择合适的电源和信号线，并确保正确连接。

- 在安装液位计前，务必彻底清洁液体或固体材料的容器，以避免因杂质而导致液位计误差。

- 在液位计的使用过程中，应定期检查液位计的工作状态，确保传感器和指示器的正常运行。

- 避免液位计与酸、碱等腐蚀性物质接触，以免损坏设备。

- 当液位计出现故障或异常时，应及时停止使用并联系维修人员进行检修。

5. 总结液位计是一种重要的测量设备，用于监测液体或固体材料的位移。

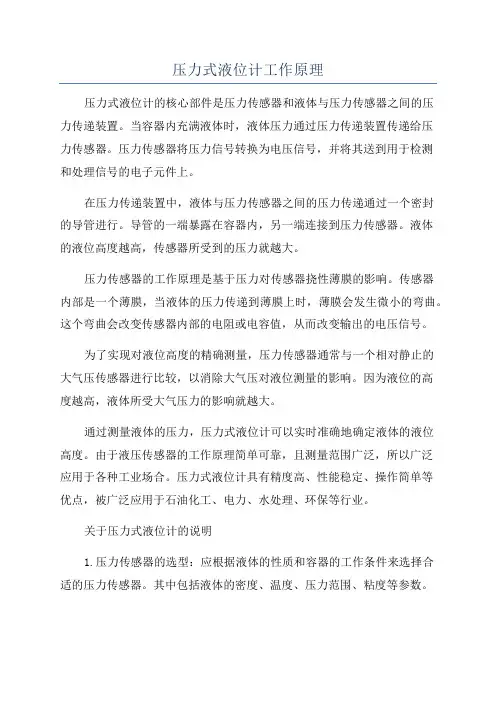

压力式液位计工作原理压力式液位计的核心部件是压力传感器和液体与压力传感器之间的压力传递装置。

当容器内充满液体时，液体压力通过压力传递装置传递给压力传感器。

压力传感器将压力信号转换为电压信号，并将其送到用于检测和处理信号的电子元件上。

在压力传递装置中，液体与压力传感器之间的压力传递通过一个密封的导管进行。

导管的一端暴露在容器内，另一端连接到压力传感器。

液体的液位高度越高，传感器所受到的压力就越大。

压力传感器的工作原理是基于压力对传感器挠性薄膜的影响。

传感器内部是一个薄膜，当液体的压力传递到薄膜上时，薄膜会发生微小的弯曲。

这个弯曲会改变传感器内部的电阻或电容值，从而改变输出的电压信号。

为了实现对液位高度的精确测量，压力传感器通常与一个相对静止的大气压传感器进行比较，以消除大气压对液位测量的影响。

因为液位的高度越高，液体所受大气压力的影响就越大。

通过测量液体的压力，压力式液位计可以实时准确地确定液体的液位高度。

由于液压传感器的工作原理简单可靠，且测量范围广泛，所以广泛应用于各种工业场合。

压力式液位计具有精度高、性能稳定、操作简单等优点，被广泛应用于石油化工、电力、水处理、环保等行业。

关于压力式液位计的说明1.压力传感器的选型：应根据液体的性质和容器的工作条件来选择合适的压力传感器。

其中包括液体的密度、温度、压力范围、粘度等参数。

2.导管的选择：导管的材料应选择与液体相容，并能承受液体的压力。

导管的长度、直径和形状也会对液位测量的准确性产生影响。

3.大气压的补偿：为了准确测量液体的液位高度，应对大气压进行补偿。

这可以通过与大气压传感器连接，并将其输出值与液体压力传感器的输出值进行比较来实现。

总结来说，压力式液位计是一种通过测量液体对传感器的压力来确定液面高度的设备。

其工作原理基于压力传感器的感应效应，通过测量液体的压力变化来实现对液位的准确测量。

压力式液位计具有结构简单、精度高、稳定性好等优点，被广泛应用于各行业中的液位测量领域。

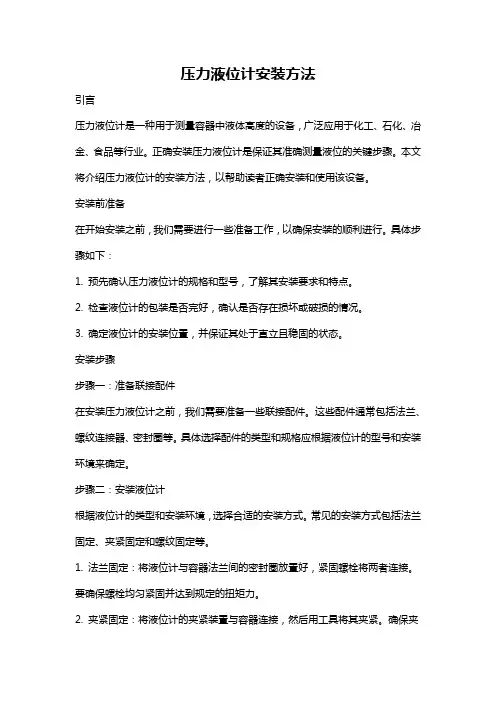

压力液位计安装方法引言压力液位计是一种用于测量容器中液体高度的设备，广泛应用于化工、石化、冶金、食品等行业。

正确安装压力液位计是保证其准确测量液位的关键步骤。

本文将介绍压力液位计的安装方法，以帮助读者正确安装和使用该设备。

安装前准备在开始安装之前，我们需要进行一些准备工作，以确保安装的顺利进行。

具体步骤如下：1. 预先确认压力液位计的规格和型号，了解其安装要求和特点。

2. 检查液位计的包装是否完好，确认是否存在损坏或破损的情况。

3. 确定液位计的安装位置，并保证其处于直立且稳固的状态。

安装步骤步骤一：准备联接配件在安装压力液位计之前，我们需要准备一些联接配件。

这些配件通常包括法兰、螺纹连接器、密封圈等。

具体选择配件的类型和规格应根据液位计的型号和安装环境来确定。

步骤二：安装液位计根据液位计的类型和安装环境，选择合适的安装方式。

常见的安装方式包括法兰固定、夹紧固定和螺纹固定等。

1. 法兰固定：将液位计与容器法兰间的密封圈放置好，紧固螺栓将两者连接。

要确保螺栓均匀紧固并达到规定的扭矩力。

2. 夹紧固定：将液位计的夹紧装置与容器连接，然后用工具将其夹紧。

确保夹紧力均匀且足够紧固。

3. 螺纹固定：将液位计上的螺纹部分与容器上的螺纹孔对准，然后旋紧液位计直到固定。

步骤三：连接电器设备部分压力液位计需要连接电器设备以进行信号传输。

在连接电器设备之前，首先确认电器设备和液位计之间的电源和信号电缆是否完好。

然后根据液位计的接线要求，将电缆连接到液位计上。

安装注意事项1. 在安装液位计之前，务必将容器中的液体排空或降至合适的液位。

2. 安装液位计时，需要确保其与容器之间的连接牢固且无泄漏。

3. 在液位计的管路中合理设置回路并安装截止阀，以防止压力液位计受到突然的高压冲击。

4. 定期检查液位计的安装状态，及时修复、更换老化或损坏的配件。

结论通过本篇文章的介绍，我们详细了解了压力液位计的安装方法。

正确的安装，不仅可以保证准确可靠的液位测量，还能提高设备的使用寿命和工作效率。

L301系列静压液位计安装使用说明书solution中国服务中心L301系列静压液位计安装使用说明书L301系列静压液位计采用美国SOLUTION（斯卢森）公司提供的陶瓷电容式传感器，是我公司为适应中国市场需求，而自行开发和生产的新一代液位测量仪表，该仪表具有性能可靠，安装简单和使用方便的特点，该系列有六种型号静压液位计：L301-1型为沉入缆式结构；L301-2型为沉入杆式结构；L301-3型为直装螺纹旋入式结构；L301-4型为直装法兰式结构，四者均具隔爆和本安型。

L301-5和L301-6接触介质部分材料为PTFE或哈氏合金，适用于强酸、强碱等强腐蚀介质测量，具本安防爆型。

L301-5型为沉入缆式结构；L301-6型为沉入杆式结构。

工作原理L301系列静压液位计通过压力传感器实现液位测量。

压力传感器探入或接触被测液体，受到一定的静压（P）。

此压力（P，MPa）与液体高度（h,m）的关系列为P=10ֿ³ρgh。

式中为被测液体密度（g/cm³）,g为当地的重力和速度（m/s²）。

对于一定的被测介质和地点，ρ和g为常数，压力和液位高度成正比。

如此，通过压力传感器实现了液位测量。

技术数据防爆标志：隔爆型dllCT6〔不含乙炔〕(L301-1﹑L301-2﹑L301-3﹑L301-4﹑)本安型：ibllCT4本安型关联设备：KAS901安全限能器或LB803S型安全栅满度测量范围：L301-11~100M(隔爆型1~20m)L301-20.5~4m;L301-3、L301-42~100mL301-51~5m;L301-60.5~3m精度等级：0.2级，0.5级长期稳定性：优于0.1%/年环境温度：-20~70℃介质温度：-20~+60℃(L301-1、L301-5)-20~+80℃(L301-2、L301-6)-40~+130℃(L301-3、L301-4)变送器防护等级：IP65传感器防护等级：IP68电源电压：普通型13-30.5V DC;隔爆型12.5~30V DC本安型12.6~24V DC变送器输出：4~20Ma贮存环境温度：L301-1、L301-5-20~+60℃L301-2、L301-3、L301-4、L301-6-40~+85℃贮存环境湿度：﹤90％ＲＨ变送器外壳材料：压铸铝合金测量膜片密封外壳L301-1、L301-296%氧化铝陶瓷氟橡胶等１Cr18Ni9TiL301-3、L301-4316或哈氏合金等电子束焊１Cr18Ni9TiL301-5、L301-696%氧化铝陶瓷PTFE PTFE传感器材料LL301-1L301-2L301-2L301-2过程连接为GI1/2“过程连接为法兰过程连接为GI1/2〞过程连接为法兰1.传感器其它与左图所示同 1.传感器其它与左图所示同2.导气电缆 2.加长杆（Icr8NigTi无缝管）3.过程连接 3.过程连接4.变送器 4.变送器L301-4L301-31.隔离膜片 1.隔离膜片2.法兰 2.外螺纹3.电缆引入口 3.电缆引入口4.变送器 4.变送器安装时切勿碰损波纹板测量膜片L301-5L301-5L301-6L301-6传感器外壳为哈氏合金传感器外壳为PTFE传感器外壳为哈氏合金传感器外壳这PTFEPTFE配重Q=128 1.变送器 2.过程连接 3.法兰GB9119.6-88DNG5哈氏合金配重Q=70 4.加长杆 5.传感器 6.测量膜片1.电缆2.传感器具3.测量膜片4.配重L.加长杆长度L.电缆长度防爆型与防腐型液位计安装使用注意事项（一）隔爆型1.在爆炸危险区域开启液位变送器外壳时，必须切断仪表电源．2.把盖旋紧后务必将盖上的紧定螺纹旋紧．（二）本安型1.液位计应单独安装，尽量远离大功率设备，以避免电磁感应和静电感应．2.本安电路的外部导线应单独布置，不允许与高压电缆一起敷设．3.液位计到安全栅的连接导线应尽量缩短，禁止盘卷连接导线的分布电感，分布电容与液位计的等效电感，等效电容分别之和须少于安全栅规定的额定值（例如：当导线截面1mm2时，连接导线的总长度不大于1000米）．4.为确保本安性能，用户不得随意更换器件，维修有困难应送本公司修理．5.变送器线路板上设有电源接线端子（端子下面有“＋”“－”标记），接线后，端子的卡口外不得有裸铜线．（三）防腐型（L301-5、L301-6）Ｌ301-5、L301-6防腐型静压液位计电缆接触被测介质的材料系聚四氟乙烯．鉴于该材料比金属材料强度差、硬度低等特点，请用户在运输、拆包装和仪表安装过程中，防止仪表受到碰伤、摔损、冲击和折曲等损坏．另外，使用L301-5的用户需注意以下几点：1.切勿折曲电缆和损伤电缆表面；2.电缆和传感器、变送器之间不得拉拔；3.传感器外壳材料为PTFE的L301-5必需加配重（其材料为PTFE或哈氏合金Ｃ276），配重安装时请将传感器端部的护罩旋下，然后手持传感器将配重旋入，开始旋入时请注意将螺纹对正．4.传感器和配重一起投入介质时，请缓慢设放，切勿猛然掷入．安装方式安装方式图法兰连接螺纹连接分离式注意：L301-1、L301-5的导气电缆不可过分夹紧和折曲过锐L301-1、L301-5的安装方式有螺纹连接、法兰连接和分离式三种，法兰连接采用GB9119。

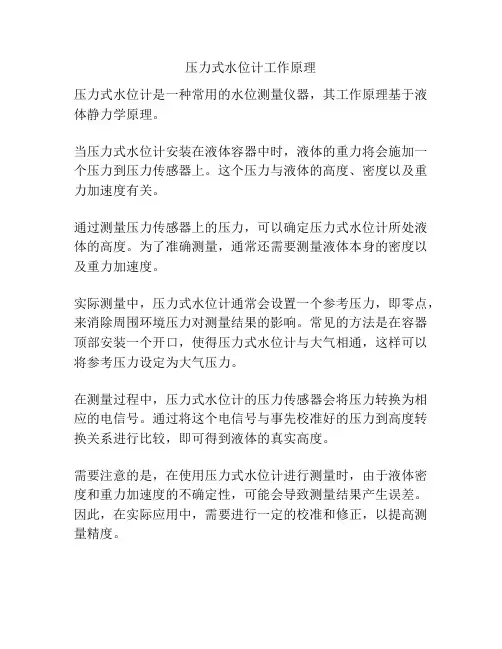

压力式水位计工作原理
压力式水位计是一种常用的水位测量仪器，其工作原理基于液体静力学原理。

当压力式水位计安装在液体容器中时，液体的重力将会施加一个压力到压力传感器上。

这个压力与液体的高度、密度以及重力加速度有关。

通过测量压力传感器上的压力，可以确定压力式水位计所处液体的高度。

为了准确测量，通常还需要测量液体本身的密度以及重力加速度。

实际测量中，压力式水位计通常会设置一个参考压力，即零点，来消除周围环境压力对测量结果的影响。

常见的方法是在容器顶部安装一个开口，使得压力式水位计与大气相通，这样可以将参考压力设定为大气压力。

在测量过程中，压力式水位计的压力传感器会将压力转换为相应的电信号。

通过将这个电信号与事先校准好的压力到高度转换关系进行比较，即可得到液体的真实高度。

需要注意的是，在使用压力式水位计进行测量时，由于液体密度和重力加速度的不确定性，可能会导致测量结果产生误差。

因此，在实际应用中，需要进行一定的校准和修正，以提高测量精度。

压力式液位计原理
帕斯卡定律是指液体在静力平衡状态下，压力传递是均匀的。

也就是说，液体容器中的液体压力是均匀分布的。

根据这个定律，液体的压力与
液位高度呈线性关系，液位越高，压力就越大。

而浮力原理指的是物体在液体中受到的向上的浮力等于所排开的液体
的重量。

在压力式液位计中，测量液位的装置通常包括一个浮球和与之相
连的感压器或传感器。

当液位升高时，浮球会上浮，施加额外的压力到感
压器上。

根据浮力原理，这个额外的压力与液位的增加成正比。

基于以上原理，压力式液位计的工作原理可以分为以下几个步骤：
1.首先，安装压力式液位计。

液位计通常安装在液体容器的侧壁或底部。

2.液位计中的浮球与液体接触。

当液位上升时，浮球会被推向液体的
上方。

3.上升的浮球将施加额外的压力到感压器上，感压器将这个压力转化
为电信号。

4.电信号经过信号处理器转化为相应的液位高度值。

压力式液位计通
常配有显示屏或输出设备，可以直接显示液位高度。

值得注意的是，压力式液位计的测量精度受到液体密度、浮球悬浮状
况和容器内的温度等因素的影响。

因此，在使用压力式液位计时，需要校
准和调整设备以获得准确的液位测量值。

压力式液位计具有使用简单、测量范围广、适用于各种液体等优点，
广泛应用于石油化工、水处理、食品加工等领域。

但同时也存在一些限制，
例如需要与液体直接接触、测量精度受其他因素影响等。

因此，在选择和使用压力式液位计时，需要综合考虑实际需求和特性。

SVW-501A型压力水位计（移动式测量）使用说明书(使用前请仔细阅读该说明书)© Copyright 2017 V1.0 by南京斯比特电子科技有限公司All rights reserved感谢您使用本产品！目录一、功用和原理 (1)二、仪器的结构与使用 (1)三、仪器技术参数 (2)四、故障现象及解决办法 (3)五、仪器装箱 (3)六、保修及服务 (3)一、功用和原理SVW-501A型压力水位计（以下简称SVW-501A）又称为陶瓷电容便携绕线式压力水位计，可用于江、河、湖、海、地下水的水位测量。

利用它的频率输出功能，配合本公司SSC-301A型振弦读数仪，可以完成水位的移动式测量、保存、查阅、拷贝等操作。

SVW-501A前端传感器采用美国进口高端陶瓷电容传感器，克服了传统压阻式传感器易损坏、漂移大和使用寿命短的弱点，10倍量程的过载能力更是保证了使用过程中决不会因为超量程而损坏。

其输出信号与外界水位压力成线性关系。

SVW-501A比传统的投入式压力水位计使用更方便，测量更准确，SVW-501A省掉了传统的通气管，采用外部气压计测量大气压，实现大气压力的电子补偿；SVW-501A内置水压--水位换算的温度补偿，对每只仪器出厂前进行温度率定，确保全温度范围内水位测量误差不超标。

SVW-501A采用绕线器方式对传感器进行收放线处理，并且电缆线上有米标显示，结合SSC-301A型振弦读数仪，能够更加方便准确的进行水位的测量。

二、仪器的结构与使用SVW-501A由两部分组成，一部分为前端传感器，另一部分为绕线器。

图一为前端传感器示意图，图二是用于移动式水位测量的整体示意图。

SVW-501A前端传感器的结构由透水石、陶瓷电容传感器及电路部分组成。

图一SVW-501A利用SSC-301A型振弦读数仪读取水位，只需将读数仪测量线的红黑两线（由图二所示1引出）与绕线器测量端口上出来的红黑两线（由图二所示2引出）对应接上即可，按SSC-301A型振弦读数仪测量按键即可显示当前水位读数和处理后的频率，并且“电源指示灯”会亮。

3.3.1.1 压力式遥测水位计在水利水电工程、水情预报、水利调度等部门的应用中，压力式遥测水位计主要用作水位远传及显示、水位遥测接口、水位长期记录及固态存贮，其最大优点是无需建造水位测井及井台，安装移动极为方便，适用于江河、湖泊、水库、及地下水环境中。

压力式遥测水位计一般具有水位显示和并行BCD码输出接口或标准RS-232、RS485通讯口，可直接和监控终端、MODEM、卫星通讯数据终端、水位固态存贮器和计算机相接，完成现场数据采集任务。

WYD10型压力式遥测水位计采用进口弹性材料和先进的工艺，具有灵敏度高、性能稳定，有良好的抗冲击过载能力，用于许多工业过程较弱的腐蚀性介质中,可作各种静、动态液体的压力测量。

不锈钢全封焊结构具有良好的防潮能力及优异的介质兼容性。

图2：PT601型压力式遥测水位主要技术指标：⏹最大水位变幅：10m或20m⏹精度：2‰变幅±1cm⏹最大静水压力：150%变幅⏹最小分辨值：1mm⏹输出编码方式：并行BCD码或标准RS-232、RS-485通讯口⏹传输距离：小于2km（电缆另购）⏹环境温度：-10℃至40℃，与传感器接触的水不能结冰⏹适应于所有的水位测量。

图5：压力式遥测水位探头3.3.1.2 编码式遥测水位计WFH-2型全量机械编码水位计由水位传感器部分和水位显示器部分组成，自身配套后，可有线遥测实时水位。

用于江河、湖泊、水库、渠道、地下水及各种水工建筑物处的水位测量。

该仪器作为水位传感器可与各种水位遥测系统配套，如：水情自动测报系统、水位数据收集、存储、处理系统等。

（1）仪器特点⏹浮子传感：仪器结构简单，性能稳定，工作可靠使用及维修方便⏹测井结构：井径小，可采用工业管材，因而投资和建造费用低、施工周期短⏹机械编码：不需电源工作，故无电源投资和掉电、雷击之虞⏹格雷码制：不存在单值性误差，读数无模糊区⏹结构设计：积木化、标准化、通用化，便于装配、检修⏹关键器件：择优进口国际名牌产品，性能稳定，工作可靠。

压力式水位计原理压力式水位计原理压力式水位计是一种常见的水位测量仪器。

其原理是利用静压力原理，在液压传力的原理下，测量液体的压力，进而推算出液位高度。

压力式水位计组成压力式水位计通常由三个部分组成:主体、测量插头和显示器。

1. 主体: 压力式水位计的主体通常由两个主要部分构成：一个具有膜片的物理传感器和一个读数器。

物理传感器就是液位测量的核心元器件。

2. 测量插头: 测量插头是主体与被测液体相连的一根长管。

测量插头要选择与被测物质相匹配的材料。

3. 显示器: 主体和测量插头之间的信号通过数据线传回到显示器。

显示器可以显示测得的液位高度。

压力式水位计测量原理压力是物体作用于单位面积上的力。

在一个液体中，液体的压力是由于液体的重量和重力形成的。

当我们将压力式水位计插入液体中时，插头会受到液体压力的作用。

插头下方的液体压力取决于插头的深度和液体的密度。

压力式水位计中有一块可以变形的薄膜（也有称之为膜片）位于插头底部。

当液体的压力作用在薄膜上时，薄膜会被挤压并导致变形。

变形随后会对一个电路上的电阻器造成影响，从而改变导通性。

通过测量薄膜的变形，可以确定液体的压力差，从而推算出液位高度。

压力式水位计测量特点1.可靠性: 压力式水位计不依赖于外界环境，相比其他数值设备更加可靠。

2.准确性: 由于其使用 Sensor 和应变电阻技术，能够保证测量精度高。

3.便携性: 压力式水位计是一种轻便，易于携带的设备，很方便就可以进行现场检测。

4.可适应性: 压力式水位计对于多种水观测中的不同液体均可适用，并且可以测量非液态液体。

压力式水位计适用场景1.海洋研究: 压力式水位计能够适用于海洋研究中的深度定位。

2.天然气与石油勘探: 常用于天然气与石油勘探中，用来定位区域内的油层或水层。

3.自来水测量: 常使用于自来水测量中，帮助水厂监管水源情况和水位波动。

4.污水和废水测量: 常用于卫生和环保测量中，检测污水和废水的液位。

压力水位计安装作业指导书1. 编写目的压力式水位计包括投入式压力水位计和气泡水位计，为正确安装调试压力水位计，编写本作业指导书。

2. 清楚项目需求项目需求即这个水位计在项目中要实现的功能。

根据以往经验，项目需求主要为以下3种类型：2.1 服务于区域水位观测的项目需求4小时采集1次，每天采集6次，集中上报1次（0、4、8、12、16、20时），上报时间为早上8:00。

采集参数：埋深（单位：米，两位小数）、水温（单位：℃，1位小数）和监测站电源电压（工作状态信息）实时数据。

下缆长度的确定：大于未来10年内年枯水时的埋深。

安装信息表记录信息：井口高程（海拔），下缆长度，水位计量程。

地下水埋深（相对高程）：地下水水面到地面的距离（正数）；地下水水位（绝对高程）：地下水水面的海拔值。

2.2 服务于生产或生活井水位监测项目需求实时采集，采集间隔不长于5分钟，传输间隔不长于1小时，水位突变时要加报。

采集参数：地下水埋深。

下缆长度的确定：动水位以下，高于水泵泵头2米左右。

安装信息表记录信息：井口高程（海拔），下缆长度，水位计量程。

2.3 服务于水池或水箱的液位动态控制项目需求实时采集传输，采集间隔不长于1分钟。

采集参数：水池或水箱的真实水深。

下缆长度的确定：无淤泥的前提下，将传感器放到水位的最低点，如有淤泥，要高于淤泥面，真实水深要做相应偏移。

3. 安装位置选择投入式压力式水位计传感器或气泡式压力水位计压力气管出气口应安装并固定在最低水位处，其引线（压力气管）应也固定，有条件的可用金属管或塑料保。

安装内容投入式压力水位计安装内容为传感器探头、数据传输线缆等。

气泡式压力水位计安装内容为压力气管。

4. 安装步骤步骤投入式水位计：a)检查水位计探头及数据传输电缆外观有无破损；b)采用悬吊的方式将压力式水位计探头及数据传输线缆放入水位测井或相应测量容器的底部；c)在水位测井或测量容器的顶部将数据传输电缆固定；d)敷设数据传输线缆，用钢管保护，妥善接地，接入相关现地单元；e)压力水位计通气管要固定，不能扭曲和变形，防水防尘，保持畅通。

压力式液位计采用静压测量原理，当液位变送器投入到被测液体中某一深度时，传感器迎液面受到的压力的同时，通过导气不锈钢将液体的压力引入到传感器的正压腔，再将液面上的大气压Po与传感器的负压腔相连，以抵消传感器背面的Po，使传感器测得压力为：ρ.g.H，通过测取压力P，可以得到液位深度。

其公式为：Ρ=ρ.g.H+Po式中：P：变送器迎液面所受压力；ρ：被测液体密度；g：当地重力加速度；Po：液面上大气压；H：变送器投入液体的深度。

压力式液位计的测量原理：压力式液位计是基于测压仪表所测压力高低来测量液位的原理，主要用于敞口容器的液位测量，针对不同的测量对象，可以分别采用不同的方法。

（1）用测压仪表测量如图4—7（a）所示。

测压仪表（压力表或压力变送器）通过引压导管与容器底部相连，由测压仪表的指示便可知道液位的高度。

若需要信号远传，则可以采用传感器或变送器进行压力一电气信号转换。

必须指出，只有测压仪表的测压基准点与低液位一致时，式（4—9）的关系才能成立。

如果测压仪表的测压基准点与低液位不一致，必须要考虑附加液柱的影响，要对其进行修正。

这种方式适用于黏度较小、洁净液体的液位测量。

当测量黏稠、易结晶或含有颗粒液体的液位时，由于引压导管易堵塞，不能从导管引出液位信号，可以采用如图4—7（b）所示的法兰式压力变送器测量液位的方式。

（2）用吹气法测量对于测量有腐蚀性、高黏度或含有悬浮颗粒液体的液位，也可以采用吹气法进行测量，如图4—8所示。

在敞口容器中插入一根导管，压缩空气经过滤器、减压阀、节流元件、转子流量计，后由导管下端敞口处逸出。

压缩空气p1的压力根据被测液位的范围，由减压阀2控制在某一数值上；p2的压力是通过调整节流元件3保证液位上升至高点时，仍有微量气泡从导管下端敞口处逸出。

由于节流元件前的压力pl变化不大，根据流体力学原理，当满足p2≤0.528p1的条件时，可以达到气源流量恒定不变的要求。

正确合理地选择吹气量是吹气式液位计的关键。

压力式液位计工作原理
压力式液位计是一种常用的液位测量仪器，其工作原理主要涉及到液体静压原理。

液体在质量作用下会产生静压力，该静压力与液体的密度、液位高度以及重力加速度有关。

压力式液位计通常由压力传感器和液位引导装置组成。

液位引导装置通过管道将被测液体引导至压力传感器处。

在液位上方，存在着一个密封空间，该空间中通过压力传感器测量液体所造成的静压力。

通过将液位引导装置的引导管分为上下两个部分，并分别与两个压力传感器相连，可以实现不同的液位测量方式。

当液位上升时，上部引导管内的压力会增加，而下部引导管内的压力不变，从而造成两个压力传感器之间的差压增大。

反之，当液位下降时，差压减小。

压力式液位计的输出信号通常为电信号，经过信号处理器进行放大和转换，最终转化为液位高度的数值显示或控制信号。

通过这种方式，可以非常准确地测量液体的液位高度。

需要注意的是，压力式液位计的测量精度受到液体密度和温度的影响。

在实际应用中，需要根据液体的性质和工作环境来选择适合的压力式液位计。
