1、防水接头定义防水接头，顾名思义，就是可以应用到带水的环境当中，提供安全可靠的连接器接头。
例如：LED路灯、灯塔、游船、工业设备、洒水车等等，都需要用到防水连接器。
目前，市场上防水连接器的品牌与种类很多，但真正意义上，具备过硬的密封性能，安全可靠的质量的防水连接器，市场上还是比较少。

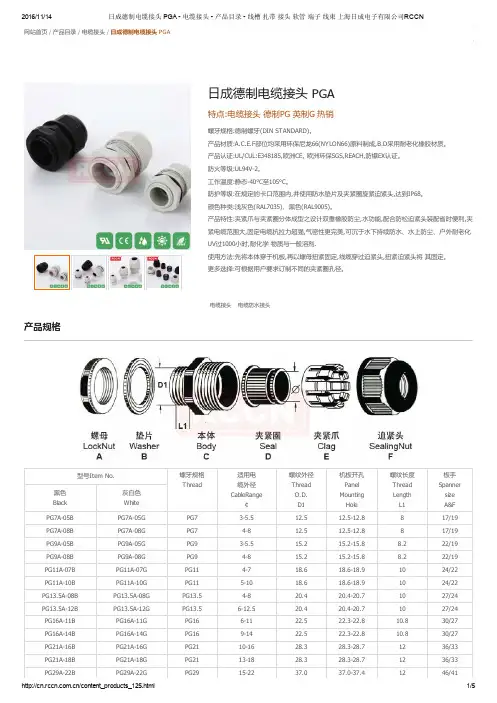

2、电缆防水接头结构3、防水接头参数及型号4、电缆防水接头参数5防水接头技术参数防护等级：在规定的卡口范围内，并使用O型密封圈旋转迫紧头，达到IP65.产品特性：夹紧爪与密封件特殊设计，配合迫紧头装配省时便利，夹紧电缆范围大，抗拉力强、可防水、防灰尘、防盐、防酸碱、油等一般油脂。
螺纹规格：公制，德制6、防水接头的使用方法塑料电缆防水接头是电缆的配套用品，主要用在配电箱，配电柜上面。
接头可将电缆锁紧，另一端可接入设备箱体上面，也可以根据选用螺纹接入进出口为内螺纹的电动设备上。
一般机械控制箱，配电盘，机器等电线电缆固定用,能有效夹紧电缆并达到防水目的。
7、防水接头防水标准判断防水接头密封性能判断标准目前，对于防水连接器防水性能的主要评定标准是依据ip防水等级标准。
看防水接头防水性能如何，主要看IPXX的后面两位数字XX，第一位X是从0到6，最高等级为6；第2位数字是从0到8，最高等级为8；因此防水接头的最高防水等级为IP68。
对固体物的防护等级（第一个X）0：没有保护1：防止50mm以上的固体侵入,相当于一只手的长度；2：防止12.5mm的固体侵入；相当于一个手指的长度；3：防止2.5mm进入侵入。
相当于一根线或工具；4：防止物体大于1.0mm的固体进入，相当于一根线或剥皮线；5：防止粉尘充分进入造成损害；6：完全防止粉尘进入水的防护等级（第二个X表示）0：不防水1：防止水滴2：当外壳倾斜到15度时，水滴滴入到外壳无影响3：水或雨水从60度角落到外壳上无影响4：液体由任何方向泼到外壳没有伤害影响5：用水冲洗无任何伤害6：防止强有力的喷射水，可用于船舱内的环境7：可于短时间内耐浸水8：于一定压力下持续浸水8、防水接头适用范围目前主要用于户外灯箱、建筑机械、钢铁生产设备、电力设备、矿山机械、轮船机械、汽车设备、生产自动设备、温度变送器、液压机床、传感器、电磁阀、仪器仪表、压力变送器等等。
电缆接头_电缆接头做法图解与电缆接头规范要求-电气技术电缆接头又称电缆头。
电缆线路两末端的接头称为终端头，中间的接头称为中间接头，终端头和中间接头又统称为电缆头。
电缆铺设好后，为了使其成为一个连续的线路，各段线必须连接为一个整体，这些连接点就称为电缆接头。
电缆接头是用来锁紧和固定进出线，起到防水防尘防震动的作用。
电缆头一般是在电缆敷设就位后在现场进行制作，它的主要的作用：使线路通畅，使电缆保持密封，并保证电缆接头处的绝缘等级，使其安全可靠地运行。
若是密封不良，不仅会漏油造成油浸纸干枯，而且潮气也会侵入电缆内部，使纸绝缘性能下降。
电缆头制作的方法很多，但目前大多使用的是热缩式和冷缩式两种方法。
冷缩式电缆头与热缩式电缆头比较，具有制作简便；受人为影响因素小，冷缩电缆附件会随着电缆的热胀冷缩而和电缆保持同步呼吸作用，使电缆和附件始终保持良好的结合状态等优点，但成本高。
而热缩式电缆头与冷缩式电缆头相比主要优点只是成本低，所以，目前在10KV以上领域，广泛使用冷缩式电缆头。
1、能够参阅我国修建工业出版社的《修建施工设备图集电气》图集。
2、《修建施工设备图集电气》中有关接法图如下：3、电线接线要分外留心：绕线的圈数不少于5圈，一同联络本地质监有些恳求，绝缘层是用接线帽，仍是用搪锡外包绝缘胶带。
装接E1同轴电缆的接头并测试介绍装接E1同轴电缆的接头并测试的方法。
19.1.1装接同轴电缆的直式BNC公接头介绍直式BNC公接头与同轴电缆的装配步骤。
剥线钳压线钳（包括2.5mm钳口）同轴电缆，组件如图19-1所示直式BNC公接头，组件如图19-1所示图19-1BNC接头与同轴电缆操作步骤根据同轴线材的不同，按照图示尺寸将同轴电缆剥开，露出同轴电缆外导体、同轴电缆绝缘和同轴电缆内导体，如图19-2所示。
其中常用电缆保留的外导体长度"L1"、保留的绝缘长度"L2"和护套剥开长度"L3"的推荐长度如表19-1所示。
电缆防水接头国标
防水接头在电力系统中经常用到，是连接器件的一种。
根据国标规定，防水接头的标准包括环境温度范围、电缆终端和接头的布置等。
其中，环境温度范围为静态-40度到+120度，短时间可达+150度。
此外，GB/T12527-2008《低压配电设计规范》第5.2条规定，设计电缆终端、接头的布置，应满足安装维修所需的间距，并应符合电缆允许弯曲半径的伸缩节配置的要求。
同时，电线接头也有国标规定。
例如，国标GB5030-2002规定，BV互绞、室外、高温且潮湿的室内，搭接面需要搪锡；干燥的室内则不需搪锡。
所有接头相互缠绕必须在五圈以上，以保证连接紧密，并应由专业电工完成。
另外，防水接头也有型号之分，例如PG型和MG型。
PG是德制牙规，MG是公制牙规。
请注意，不同型号的防水接头，其标准参数可能存在差异。
因此，在具体选用和使用防水接头时，建议参照相关产品说明或咨询专业技术人员。
电缆防水接头标准一、接头材料电缆防水接头的材料应具有良好的绝缘性能、耐腐蚀性能和机械强度。
常用的材料包括工程塑料、橡胶和金属等。
接头内部的导体应采用导电性能优良的材料，如铜或铝合金。
二、结构设计电缆防水接头的结构设计应考虑到电气连接、机械固定和防水密封的需要。
接头应具有足够的机械强度和稳定性，能够承受各种环境和操作条件下的应力。
同时，接头应易于安装和拆卸，方便维护和修理。
三、电气性能电缆防水接头的电气性能应符合相关标准和规范的要求，包括耐压等级、电阻值、介质损耗等。
接头的电气性能应保持稳定，不受环境和使用条件的影响。
四、防水性能电缆防水接头的防水性能是其主要特点之一。
接头应具有良好的密封性能，能够有效防止水和其他液体渗入。
防水性能应满足相关标准和规范的要求，并且在使用寿命内保持稳定。
五、环境适应性电缆防水接头应能够在各种环境和气候条件下正常工作，包括高温、低温、潮湿、盐雾、紫外线等。
接头应具有足够的耐候性和稳定性，能够保持其性能不受环境影响。
六、机械强度电缆防水接头应具有足够的机械强度，能够承受各种外力和振动的影响。
接头的机械强度应经过严格测试和验证，以确保其在各种操作和使用条件下的稳定性。
七、安全性电缆防水接头应符合相关安全标准和规范的要求，具备安全保护功能。
例如，接头的外壳应具有足够的机械强度和绝缘性能，能够防止意外触电和短路等事故的发生。
八、互换性和标准化电缆防水接头应具备互换性，即不同制造商生产的符合标准的接头应能够相互替换使用。
标准化是实现互换性的基础，因此，接头的设计和制造应遵循相关标准和规范的要求。
标准化还有助于提高生产效率、降低成本和维护方便性。
电缆防水接头安装方法电缆防水接头是为了保护电缆连接处的防水性能而设计的一种装置。
正确安装电缆防水接头可以有效地防止电缆接头受潮、漏电等问题的发生，保障电气设备的安全运行。
下面是电缆防水接头的安装方法：1.准备工作：首先，确认所需安装的电缆防水接头的规格和型号，确保与电缆的规格相匹配。
根据实际需要选择合适的材料及工具，如电缆剥皮刀、绝缘胶带、防水胶、扳手等。
2.剥皮：使用电缆剥皮刀将电缆外皮剥离，露出内部的绝缘层和金属导体。
确保剥离的长度符合接头的要求。
3.清洁：用清洁剂或纯净水清洗电缆绝缘层的表面，确保表面干净无油污和杂质。
4.处理绝缘层：用绝缘胶带将电缆绝缘层进行包裹，预留出足够的长度。
5.安装接头：将电缆防水接头套在电缆的绝缘层上，并轻轻握住接头，确保接头与电缆对齐。
6.固定接头：用扳手适当旋紧电缆防水接头上的螺纹部分，确保接头牢固固定在电缆上。
7.防水处理：在接头外部涂上一层防水胶，可以提高接头的防水性能。
8.测试：完成以上步骤后，使用合适的工具对接头进行测试，确保电缆防水接头的安装质量和防水性能。
注意事项：在安装电缆防水接头时，应注意选择与电缆规格相匹配的接头，以确保安装质量和性能。
在安装过程中，要仔细操作，确保每一个步骤都正确无误。
切勿用力过大或不适当地旋紧接头，以免损坏电缆或接头。
在测试接头时，要使用合适的测试工具，并按照相关标准进行测试，以确保接头的质量和可靠性。
以上是电缆防水接头的安装方法，通过正确的安装可以保证电缆接头的防水性能，提高电缆系统的可靠性和安全性。
在实际操作中，要注意安全，并遵循相关的安全操作规程。
如有必要，可以寻求专业人员的帮助和指导。
电缆接头防水处理的步骤与注意事项电缆线接头是电气连接的重要部分，但是它们常常会受到环境因素的影响，如水分、湿气和污染。
为了确保电缆线的可靠性和安全性，对接头进行正确的防水处理是至关重要的。
本文将介绍电缆线接头的防水处理步骤及注意事项。
一、防水处理的步骤1.自粘带的包裹自粘带是防水处理的第一步，它具有良好的绝缘性能和粘附力，可以有效地密封接头并提供额外的绝缘保护。
在包裹自粘带之前，要将接头周围的表面清洁干净，保证自粘带能够紧密地附着并形成有效的密封。
包裹时，要将自粘带拉伸到合适的紧度，确保紧密贴附在接头上并覆盖所有需要防水的区域。
自粘带的重叠部分应有足够的重叠量，以保证覆盖和阻止水分渗透。
2.胶带的覆盖在包裹完自粘带后，使用胶带进行第二层防水。
胶带通常是一种橡胶或塑料材料，具有耐水性和防腐蚀性能。
使用胶带时，要确保它完全覆盖自粘带，并在接头的两端至少重叠15-20厘米，以提供更好的防水保护。
二、注意事项1.清洁和干燥在进行防水处理之前，要确保接头周围的区域干净，并尽量清除污垢和湿气。
2.使用合适的防水材料选择适合的防水材料是至关重要的。
常见的防水材料包括自粘胶带、胶带、冷缩管等。
3.合理包裹和覆盖使用合适的方法包裹和覆盖防水材料。
对于自粘胶带或胶带，要确保它们紧密贴合，并覆盖接头的全部区域。
4.适应环境考虑到接头所处的环境条件，选择适应该环境的防水材料。
5.检查和维护定期检查接头的防水状况。
这样可以及时发现任何损坏、老化或松动的防水材料，并采取相应的修复措施。
6.耐久性和可靠性选择高质量的防水材料和工艺，确保防水效果持久耐用。
7.注意安全在进行接头防水之前，要确保电缆线已经断电，并且没有电力供应。
避免触电风险。
总之，电缆线接头的防水处理是保证电气连接安全可靠的关键环节。
在进行防水处理时，要遵循以上步骤和注意事项，确保接头的防水效果达到最佳状态。
同时，定期检查和维护也是保证防水效果持久耐用的重要措施。
m8防水接头
定义：m8防水接头又名m8连接器，其作用主要是传输电流、连接信号，广泛用于光电开关，接近开关，传感器和各种工业布线系统中。
m8防水接头分为m8带电缆防水接头和m8螺钉接线防水插头两种可选。
m8带电缆防水接头焊接、浇筑电缆而成，电缆材质为PUR/PVC，两种可选（如环境接触到油污、寒冷、高温等恶劣环境，可以选PUR外被电缆，PUR电缆耐磨、抗油、耐温-30C°+85C°）。
电缆的长度可以按客户场合要求能订做1米、2米、5米、10米至50米等，电缆的颜色有四种，即黑色、橙色、黄色、灰色，电缆直径为3.5-5.0mm。
m8螺钉接线防水插头，焊接、注塑而成，插头外壳材质为PA，螺钉接线，出线口3.5-5mm。
m8防水接头的针数/芯数分别为3/4芯，3/4针，它的外在形式更是可以分为直头和弯头两种不同的类型。
m8防水接头使用方法：其连接使用方式为螺纹牙M8*1对插连接旋紧，在这里强调一下，一定要对准插头里的凹槽，要不然就不能旋紧。
m8防水接头的优点防水性能好、方便用户接线、方便现场安装维修、性能稳定、高效快速连接、节约时间、性价比高，大家可以根据自己的需要定制。
m8防水接头的优点：防水，耐油，耐寒，性能稳定，高效快速连接。
M8带电缆防水插头尺寸图：
m8螺钉接线防水插头尺寸图：。
阿依蒂尔格兰头最近新项目报材料，厂长说别报防爆挠管了，报格兰头吧，这个好使。
那么，大家知道用格兰头是怎么连接的吗？格兰头也叫电缆密封接头, 和仪表是螺纹连接, 然后用橡胶圈把电缆锁死.格兰头Cable gland（又名电缆防水接头、电缆固定头Cable fixed head和电缆接头Cable joint）广泛应用于机械设备电气、船舶电气、防蚀设备的电线电缆的固定和保护。
主要作用是电缆的紧固与密封。
紧固是指通过格兰锁紧电缆，使电缆不产生轴向位移与径向的旋转，这样保证电缆的连接正常。
密封是指常说的IP防护，即防尘防水，至于格兰的防护等级要看各厂家格兰的结构。
最高可达IP68。
还有一些特殊场所使用的格兰，如屏蔽的电缆防水接头，适用带有屏蔽层的电缆；适用于铠装电缆的铠装电缆防水接头；适用于矿井等危险区域的防爆电缆防水接头等。
很多人都觉得格兰头比挠性管好使首先要确定一下这个接头是用在哪里的？是用在仪表侧还是接线箱侧？仪表侧我们一般采用连续性连接（非铠装电缆），如果是铠装电缆可以采用裸露连接，非铠装电缆，需配置带密封接头的挠性管。
接线箱侧，一般也采用连续性连接，如果是非铠由于装置仪表通过挠性管进水，造成停车，已经全部更换为双密封不锈钢格兰接头，用阿依蒂尔格兰头，安全可靠，质量第一。
挠性管是没有格兰头可靠的，即是质量再好的挠性管，2～3年也会锈蚀、老化。
挠性管进水导致仪表失灵在装置中很常见的，一般有几类：1、挠性管锈蚀老化，雨水进入。
2、雨水沿仪表桥架内进入，通过穿线管流入脑型管到仪表；3、一些隐蔽工程，穿线管埋在地下，到地面后通过脑型管连接仪表，这样下雨时，地下穿线管内雨水无法排出，通过脑型管进入仪表，导致仪表失灵。
以上都是血的教训啊，所以找合适和时机，把装置内挠性穿线管都换成阿依蒂尔格兰头吧。
格兰头也就是电缆夹紧密封接头，他与挠性管的作用是不一样的，格兰头的作用主要是起夹紧密封电缆，而挠性管的作用主要是保护电缆。
防水接头规格
防水接头的规格通常包括以下几个方面：
1. 尺寸规格：防水接头的尺寸规格通常是按照管道或设备的尺寸来确定的，例如直径和长度等。
2. 材质规格：防水接头的材质可以根据不同的使用环境和要求来选择，常见的材质有铜、不锈钢、塑料等。
3. 工作压力：防水接头的工作压力应该根据具体应用场景来确定，以确保安全和可靠的连接。
4. 温度范围：防水接头的温度范围应该根据具体使用环境来确定，以确保能够在正常工作温度下使用。
5. 防水等级：防水接头的防水等级可以根据具体需求来选择，常见的防水等级有IP65、IP67等。
需要根据具体的使用需求来选择合适的防水接头规格。
阿依蒂尔格兰头最近新项目报材料，厂长说别报防爆挠管了，报格兰头吧，这个好使。
那么，大家知道用格兰头是怎么连接的吗？格兰头也叫电缆密封接头, 和仪表是螺纹连接, 然后用橡胶圈把电缆锁死.格兰头Cable gland（又名电缆防水接头、电缆固定头Cable fixed head和电缆接头Cable joint）广泛应用于机械设备电气、船舶电气、防蚀设备的电线电缆的固定和保护。
主要作用是电缆的紧固与密封。
紧固是指通过格兰锁紧电缆，使电缆不产生轴向位移与径向的旋转，这样保证电缆的连接正常。
密封是指常说的IP防护，即防尘防水，至于格兰的防护等级要看各厂家格兰的结构。
最高可达IP68。
还有一些特殊场所使用的格兰，如屏蔽的电缆防水接头，适用带有屏蔽层的电缆；适用于铠装电缆的铠装电缆防水接头；适用于矿井等危险区域的防爆电缆防水接头等。
很多人都觉得格兰头比挠性管好使首先要确定一下这个接头是用在哪里的？是用在仪表侧还是接线箱侧？仪表侧我们一般采用连续性连接（非铠装电缆），如果是铠装电缆可以采用裸露连接，非铠装电缆，需配置带密封接头的挠性管。
接线箱侧，一般也采用连续性连接，如果是非铠由于装置仪表通过挠性管进水，造成停车，已经全部更换为双密封不锈钢格兰接头，用阿依蒂尔格兰头，安全可靠，质量第一。
挠性管是没有格兰头可靠的，即是质量再好的挠性管，2～3年也会锈蚀、老化。
挠性管进水导致仪表失灵在装置中很常见的，一般有几类：1、挠性管锈蚀老化，雨水进入。
2、雨水沿仪表桥架内进入，通过穿线管流入脑型管到仪表；3、一些隐蔽工程，穿线管埋在地下，到地面后通过脑型管连接仪表，这样下雨时，地下穿线管内雨水无法排出，通过脑型管进入仪表，导致仪表失灵。
以上都是血的教训啊，所以找合适和时机，把装置内挠性穿线管都换成阿依蒂尔格兰头吧。
格兰头也就是电缆夹紧密封接头，他与挠性管的作用是不一样的，格兰头的作用主要是起夹紧密封电缆，而挠性管的作用主要是保护电缆。
防水线束-三通接线头的设计与应用线束产品工程师--鲁鲁目录1、防水线束设计防护要求 (1)2、防水线束的产品规范 (1)3、防水线束，三通的结构设计..........................2-54、防水线束，三通的模具结构..........................5-65、防水线束，三通的工艺要求..........................6-76、三通在防水线束中的应用 (7)1、防水线束的设计防护要求1.1整套线束产品需符合IP68测试要求。
1.2整套线束产品需符合IP69K测试要求。
2、防水线束的产品规范2.1 引用GB/T4208-2017 ,IEC 60529:2013 外壳防护等级（IP代码）2.2 9K要求承受EN 60529和DIN 40050-9 定义的热蒸汽冲刷测试。
3、防水线束，三通的结构设计3.1 防水线束，三通结构，采用连接器结构。
目前，市面上已经出现各类防水三通连接器，材料采用PA66尼龙等材料，三通端采用M16、M20、M25螺帽固定，内置防护硅橡胶垫。
接线方式采用螺丝锁线，和焊接、冷压三种方式。
优点：1、防护等级符合IP68测试标准。
防水密封效果良好。
2、方便返工维修，可随时拆卸修改线长。
缺点：1、使用寿命，和抗压抗震相对较低。
2、三通处材料配件繁多，装配工艺复杂。
大批量生产工时较高，存在装配时的品质风险高。
3、多头三通连接，主线需要剪断，在连接，如果产品属于通信线，则会增加阻抗，影响信号传输效果。
4、三通连接器价格相对较高3.2防水线束，三通结构，注塑三通结构。
目前，线束行业注塑三通结构，应用广泛，在光伏，传感器，灯具，室外喷泉，监控设备，家用电器，航空、航天、船舶，通讯等各行业均有应用。
1、在设计注塑三通结构时，应考虑应用场景，对注塑方式，结构进行优化处理。
2、第一种注塑结构，内壳装配+注塑成型结构。
此结构常见于灯具，传感器，小家电等产品中。

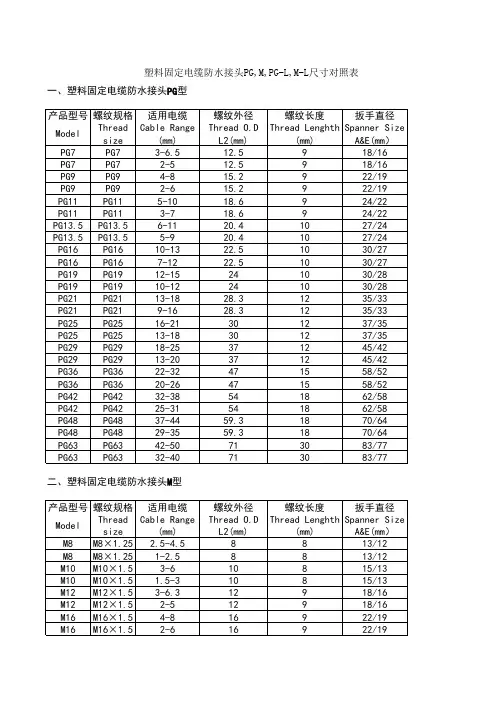

KSK-尼龙电缆防水夹紧接头*材料:尼龙*密封件材料:丁腈橡胶在规定的卡口范围内,并使用Ｏ型密封圈,防护等级达IP68。
*温度范围:静态:-40℃到+100℃，短时间可达+120℃动态:-20℃到+80℃，短时间可达+100℃*供货范围:灰色或黑色型号卡口范围AG外径GL H 普通PG制螺纹mm mm mm mm HSK-P PG7 3-6.5 12.5 8 20 HSK-P PG9 4-8 15.2 8 22 HSK-P PG11 5-10 18.6 8 24 HSK-P PG13.5 6-12 20.4 9 27 HSK-P PG16 10-14 22.5 10 28 HSK-P PG21 13-18 28.3 11 30 HSK-P PG29 18-25 37 11 38 HSK-P PG36 22-32 47 13 45 HSK-P PG42 32-38 54 13 47 HSK-P PG48 37-44 59.3 14 47型号卡口范围AG外径GL H 公制螺纹mm mm mm mm HSK-M M12×1.53-6.5 12 8 20 HSK-M M16×1.54-8 16 8 22 HSK-M M18×1.55-10 18 8 24 HSK-M M20×1.56-12 20 9 27 HSK-M M24×1.510-14 24 10 28 HSK-M M25×1.513-18 25 11 30 HSK-M M27×2.013-18 27 11 30 HSK-M M30×2.013-18 30 11 30 HSK-M M32×1.518-25 32 11 38 HSK-M M36×2.018-25 36 11 38 HSK-M M40×1.522-32 40 13 45 HSK-M M48×2.022-32 48 13 45 HSK-M M50×1.532-38 50 13 47HSK-M M63×1.537-44 63 14 47型号卡口范围AG外径GL H 防爆型接头mm mm mm mm HSK-EX-P PG7 3-6.5 12.5 8 20 HSK-EX-P PG9 4-8 15.2 8 22 HSK-EX-P PG11 5-10 18.6 8 24 HSK-EX-P PG13.5 6-12 20.4 9 27 HSK-EX-P PG16 10-14 22.5 10 28 HSK-EX-P PG21 13-18 28.3 11 30 HSK-EX-P PG29 18-25 37 11 38 HSK-EX-P PG36 22-32 47 13 45 HSK-EX-P PG42 32-38 54 13 47 HSK-EX-P PG48 37-44 59.3 14 47型号卡口范围AG外径GL H NPT制螺纹mm mm mm mm HSK-N NPT3/8 4-8 17.145 15 22 HSK-N NPT1/2 6-12 21.336 13 27 HSK-N NPT3/4 13-18 26.67 13 30HSK-N NPT1 18-25 33.401 19 38 HSK-N NPT1-1/4 18-25 42.164 16 38 HSK-N NPT1-1/2 22-32 42.26 20 45HSM-金属电缆防水夹紧接头*材料:黄铜镀镍*夹紧件:尼龙*密封件材料:丁腈橡胶*防护级:IP68(在规定的卡口范围内)*温度范围:-40℃到+100℃,短时间可达+120℃型号卡口范围AG外径GL H 普通PG制螺纹mm mm mm mm HSM-P PG7 3-6.5 12.5 5 19 HSM-P PG9 4-8 15.2 6 20 HSM-P PG11 5-10 18.6 6 21 HSM-P PG13.5 6-12 20.4 6.5 22 HSM-P PG16 10-14 22.5 6.5 23 HSM-P PG21 13-18 28.3 7 25 HSM-P PG29 18-25 37 8 29 HSM-P PG36 22-32 47 8 35HSM-P PG42 32-38 54 9 37 HSM-P PG48 37-44 59.3 10 38型号卡口范围AG外径GL H 公制螺纹mm mm mm mm HSM-M M12×1.53-6.5 12 5 19 HSM-M M16×1.54-8 16 6 20 HSM-M M18×1.55-10 18 6 21 HSM-M M20×1.56-12 20 6.5 22 HSM-M M24×1.510-14 24 6.5 23 HSM-M M25×1.513-18 25 6.5 23 HSM-M M27×2.013-18 27 7 25 HSM-M M30×2.013-18 30 7 25 HSM-M M32×1.518-25 32 8 29 HSM-M M40×1.522-32 40 8 35 HSM-M M50×1.532-38 50 9 37 HSM-M M63×1.537-44 63 10 38HSM-EMV屏蔽电缆防水夹紧接头*材料:黄铜镀镍*夹紧件:尼龙*密封件材料:丁腈橡胶*防护等级:IP68(在规定的卡口范围内)*温度范围:-40℃到+100℃,短时间可达+120℃型号卡口范围AG外径GL H 普通PG制螺纹mm mm mm mm HSM-EMV-P PG7 3-6.5 12.5 5 19 HSM-EMV-P PG9 4-8 15.2 6 20 HSM-EMV-P PG11 5-10 18.6 6 21 HSM-EMV-P PG13.5 6-12 20.4 6.5 22 HSM-EMV-P PG16 10-14 22.5 6.5 23 HSM-EMV-P PG21 13-18 28.3 7 25 HSM-EMV-P PG29 18-25 37 8 29 HSM-EMV-P PG36 22-32 47 8 35 HSM-EMV-P PG42 32-38 54 9 37 HSM-EMV-P PG48 37-44 59.3 10 38型号卡口范围AG外径GL H 公制螺纹mm mm mm mm HSM-EMV-M M12×1.53-6.5 12 5 19 HSM-EMV-M M16×1.54-8 16 6 20 HSM-EMV-M M18×1.55-10 18 6 21HSM-EMV-M M20×1.56-12 20 6.5 22 HSM-EMV-M M24×1.510-14 24 6.5 23 HSM-EMV-M M25×1.513-18 25 6.5 23 HSM-EMV-M M27×2.013-18 27 7 25 HSM-EMV-M M30×2.013-18 30 7 25 HSM-EMV-M M32×1.5 18-25 32 8 29 HSM-EMV-M M40×1.522-32 40 8 35DPK-P尼龙闷盖/DPM-P金属闷盖*材料：尼龙/金属*防护等级：IP54*尼龙闷盖温度范围：-40℃到+100℃*尼龙供货范围：灰色或黑色型号(尼龙) 螺纹外径GL H D 普通PG制螺纹mm mm mm mm DPK-P pg7 12.5 6 8 15 DPK-P pg9 15.2 6 9 19 DPK-P pg11 18.6 6 9 22 DPK-P pg13.5 20.4 6 9.5 25 DPK-P pg16 22.5 6 9.5 27 DPK-P pg21 28.3 8 11 33 DPK-P pg29 37 8 12 44 DPK-P pg36 47 10 15 55 DPK-P pg42 54 10 16 62 DPK-P pg48 59.3 12 16 69型号(金属) 螺纹外径GL H D 普通PG制螺纹mm mm mm mm DPM-P pg7 12.5 5 8 14 DPM-P pg9 15.2 6 9 17 DPM-P pg11 18.6 6 9 20 DPM-P pg13.5 20.4 6.5 9.5 22 DPM-P pg16 22.5 6.5 9.5 24 DPM-P pg21 28.3 7 11 30 DPM-P pg29 37 8 12 39 DPM-P pg36 47 9 15 50 DPM-P pg42 54 10 16 57 DPM-P pg48 59.3 10 16 64REK-P尼龙减缩环型号形式外螺纹内螺纹螺纹长度总长度灰色mm mm mm mm REK-P pg9/7 B pg9 pg7 8 20.5 REK-P pg11/9 B pg11 pg9 8 22.5 REK-P pg13.5/11 B pg13.5 pg11 9 24 REK-P pg16/13.5 B pg16 pg13.5 10 26.5 REK-P pg16/11 A pg16 pg11 10 13 REK-P pg21/16 A pg21 pg16 11 16 REK-P pg29/21 A pg29 pg21 12 18 REK-P pg36/29 A pg36 pg29 13 22.5 REK-P pg48/42 A pg48 pg42 14 23REM-P金属减缩环型号外螺纹内螺纹螺纹长度总长度REM-P pg9/7 pg9 pg7 5.5 8 REM-P pg11/9 pg11 pg9 6 9 REM-P pg13.5/11 pg13.5 pg11 6 9 REM-P pg16/13.5 pg16 pg13.5 6.5 9.5 REM-P pg21/16 pg21 pg16 7.5 11 REM-P pg29/21 pg29 pg21 7.5 11 REM-P pg36/29 pg36 pg29 8 12 REM-P pg48/42 pg48 pg42 8 12GMK尼龙螺母/GM 金属螺母*尼龙螺母供货范围:灰色或黑色型号(尼龙) 螺纹规格板手尺寸厚度普通PG制螺纹mm mm 尼龙/金属GMK/GM-P pg7 PG7 19 5.0/2.8GMK/GM-P pg9 PG9 22 5.0/2.8 GMK/GM-P pg11 pg11 24 5.0/3.0 GMK/GM-P pg13.5 pg13.5 27 6.0/3.0 GMK/GM-P pg16 pg16 30 6.0/3.0 GMK/GM-P pg21 pg21 36 7.0/3.5 GMK/GM-P pg29 pg29 46 7.0/4.0 GMK/GM-P PG36 PG36 60 8.0/5.0 GMK/GM-P pg42 pg42 65 8.0/5.0 GMK/GM-P pg48 pg48 70 8.0/5.5型号(尼龙) 螺纹规格板手尺寸厚度普通PG制螺纹mm mm 尼龙/金属GMK/GM-M M12 M12×1.519 5/2.8GMK/GM-M M16 M16×1.522 5/2.8GMK/GM-M M18 M18×1.524 5/3.0GMK/GM-M M20 M20×1.527 6/3.0GMK/GM-M M24 M24×1.532 6/3.5GMK/GM-M M25 M25×1.532 6/3.5GMK/GM-M M27 M27×2.036 7/4.0GMK/GM-M M30 M30×2.036 7/4.0GMK/GM-M M32 M32×1.546 7/4.5GMK/GM-M M40 M40×1.560 8/5.0GMK/GM-M M50 M50×1.565 8/5.0GMK/GM-M M63 M63×1.570 8/5.0 EWK-P尼龙增扩环型号外径外螺纹内螺纹螺纹长度总长度灰色mm mm mm mm mm EWK-p pg7/9 21 pg7 pg9 7 20 EWK-P pg9/11 25 pg9 pg11 8 23 EWK-P pg11/13.5 26 pg11 pg13.5 8 23 EWK-P pg13.5/16 29.5 pg13.5 pg16 9 26 EWK-P pg16/21 35.5 pg1 pg21 9 29 EWK-P pg21/29 45.5 pg21 pg29 10 32 EWK-P pg29/36 52 pg29 pg36 11 35 EWK-P pg36/42 65 pg36 pg42 11 41软管系列WY-PA6-V0 软管材料:尼龙温度范围:-40℃~115℃不含卤素,耐油、酸阻燃等级VO(UL 94) ROHRflex-PA 6-L 软管材料:尼龙温度范围:-50℃～115℃不含卤素,耐油、酸阻燃等级HB(UL 94)WY-PA6材料:尼龙温度范围:-40℃～115℃不含卤素,耐油、酸阻燃等级V2(UL 94)WY-PP材料:聚丙烯温度范围:-20℃～110℃耐油、酸、碱WY-PE材料:聚乙烯温度范围:-40℃～80℃耐油、酸、碱快速接头RQG1-P材质:尼龙温度范围:-30度到＋100度防护等级：IP66RQG1-M材质:尼龙温度范围:-30度到＋100度防护等级：IP66WYG1*材质:尼龙*温度范围:-30度到＋100度*颜色:黑色或灰色*价格低廉*防护等级:IP66产品规格：型号适配软管螺纹外径(PG制螺纹) AD mmWYG1-PG7 10 12.5WYG1-PG9 13 15.2WYG1-PG11 15.8 18.6WYG1-PG13.5 18.5 20.4WYG1-PG16 21.2 22.5WYG1-PG21 28.5 28.3WYG1-PG29 34.5 37WYG1-PG36 42.5 47WYG1-PG48 54.5 59.3型号适配软管螺纹外径(M制螺纹) AD mmWYG1-M12×1.510 12WYG1-M16×1.513 16WYG1-M18×1.515.8 18WYG1-M20×1.518.5 20WYG1-M24×1.521.2 24WYG1-M25×1.521.2 25WYG1-M27×2.028.5 27WYG1-M32×1.528.5 32WYG1-M36×2.034.5 36WYG1-M40×1.534.5 40WYG1-M48×2.042.5 48WYG1-M50×1.542.5 50WYG1-M63×1.554.5 63 直角软管接头RQW1-P材质:尼龙温度范围:-30度到＋100度防护等级：IP 65RQW1-M材质:尼龙温度范围:-30度到＋100度防护等级：IP65WYS 固定支架*材质:尼龙*温度范围:-30度到＋100度*颜色:黑色或灰色*价格低廉型号适配软管规格 B H T M AAD mm mm mm mmWYS AD10.0 1030 23 12.5 4 6.5 WYS AD13.0 1330 23 12.5 4 6.5 WYS AD15.8 15.830 23 12.5 4 6.5 WYS AD18.5 18.535 30 15 5 6.5 WYS AD21.2 21.235 30 15 5 6.5 WYS AD28.5 28.542 38 16 6 11.5 WYS AD34.5 34.551 43 16 6 11.5 WYS AD42.5 42.561 51 16 6 11.5 WYS AD54.5 54.574 64 19 6 11.5RQGZ1-P*材质:尼龙*防护等级：IP65卡口范围AD螺纹规格mm 适配软管外径尺寸PG3-6.5 1074-8.0 1395-10.0 15.8116-12.0 15.813.56-12.0 21.213.510-14.0 21.21613-18.0 28.52118-25.0 34.52922-32.0 42.53634-44.0 54.548颜色有两种: 灰色和黑色三通RQY Y型三通(尼龙/橡胶)RQT T型三通(橡胶)软管、软管接头德国Flexa公司是世界著名的软管和软管接头生产公司，可以提供塑料、金属、EMC等软管。
