盘式微孔曝气器说明书模板

盘式微孔曝气器安装、操作和维护说明书H D 2 0 0 H D 2 2 0 H D 2 7 0 H D 3 4 0 ECO 21ECO 341曝气系统 (3)2概述 (3)3运输 (3)4到货检查 (3)5产品存贮 (3)6安装 (3)6.1准备工作 (3)6.2调节水平 (4)6.3曝气盘的安装 (4)7操作说明 (4)7.1安装 47.2标准操作 (4)7.3故障排除 (5)7.4保养和清理 (5)7.4.1保养 57.4.2机械清洗 (6)7.4.3化学清洗 (6)8更换 (6)9再循环 (6)10免责声明 (6)11参考文献 (6)1.曝气系统本手册详细说明了盘式微孔曝气器JetFlex HD 200、HD220、HD 270以及HD 340的安装和运行要求，也可作为HD 235、HD 325、ECO 21 和ECO 34的安装和操作指南。

2.概述******公司为市政和工业污水处理的曝气工艺提供曝气器。

曝气器为采用活性污泥工艺的污水处理厂提供微孔曝气，由于采用了特定配方的EPDM（三元乙丙）橡胶制造而成的膜片有较好的弹性，因此，可长期用于反硝化工艺间歇运行。

工业污水（生活污水中混有工业污水的量超过10%应当被定义为工业污水）可能需要使用其他的材料如硅橡胶、丁晴橡胶、氟橡胶或聚氨酯，请联系******公司。

从原料的混合到产品组装的每一个步骤，******公司都会严格控制，并可根据客户需要记录产品的一致性，所有的曝气器都在工厂完成组装。

曝气器在贮存、运输和安装时要小心处理避免损伤。

******公司的一般销售条件适用于曝气器产品的运输过程。

3.运输我们用厚纸板箱装运曝气器。

详情请查询包装信息。

4.到货检查根据交付的货物检查产品的包装，在装运时有结构损坏，特别是橡胶膜片。

包装、设备或产品的任何损坏都必须在交货起5个工作日内向******公司和运输公司通报。

******公司保留损坏检查的权利。

产品质保仅适用于采用原始且未损坏的包装情况。

盘式微孔曝气器安装、操作和维护说明书H D 2 0 0 H D 2 2 0 H D 2 7 0 H D 3 4 0 ECO 21ECO 341曝气系统 (3)2概述 (3)3运输 (3)4到货检查 (3)5产品存贮 (3)6安装 (3)6.1准备工作 (3)6.2调节水平 (4)6.3曝气盘的安装 (4)7操作说明 (4)7.1安装 47.2标准操作 (4)7.3故障排除 (5)7.4保养和清理 (5)7.4.1保养 57.4.2机械清洗 (6)7.4.3化学清洗 (6)8更换 (6)9再循环 (6)10免责声明 (6)11参考文献 (6)1.曝气系统本手册详细说明了盘式微孔曝气器JetFlex HD 200、HD220、HD 270以及HD 340的安装和运行要求，也可作为HD 235、HD 325、ECO 21 和ECO 34的安装和操作指南。

2.概述******公司为市政和工业污水处理的曝气工艺提供曝气器。

曝气器为采用活性污泥工艺的污水处理厂提供微孔曝气，由于采用了特定配方的EPDM（三元乙丙）橡胶制造而成的膜片有较好的弹性，因此，可长期用于反硝化工艺间歇运行。

工业污水（生活污水中混有工业污水的量超过10%应当被定义为工业污水）可能需要使用其他的材料如硅橡胶、丁晴橡胶、氟橡胶或聚氨酯，请联系******公司。

从原料的混合到产品组装的每一个步骤，******公司都会严格控制，并可根据客户需要记录产品的一致性，所有的曝气器都在工厂完成组装。

曝气器在贮存、运输和安装时要小心处理避免损伤。

******公司的一般销售条件适用于曝气器产品的运输过程。

3.运输我们用厚纸板箱装运曝气器。

详情请查询包装信息。

4.到货检查根据交付的货物检查产品的包装，在装运时有结构损坏，特别是橡胶膜片。

包装、设备或产品的任何损坏都必须在交货起5个工作日内向******公司和运输公司通报。

******公司保留损坏检查的权利。

产品质保仅适用于采用原始且未损坏的包装情况。

曝气器使用说明书
曝气器使用说明书
一、产品概述
曝气器是一种用于水处理的设备，主要用于在水中增氧，
提供适宜的环境条件。

本产品采用先进的气体传动原理，通过喷气
和混合作用，将氧气溶解入水中，以实现水体的氧化处理。

二、产品组成
1、曝气器主体：包括进气口、排气口、气化室和排气管道
等组成部分。

2、转子：用于驱动气化室进行气体喷射和混合。

3、控制系统：包括进气阀门、排气阀门和控制面板等设备。

三、使用步骤
1、将曝气器放置在水处理设备中，确保连接管道正常。

2、打开进气阀门，控制气体进入气化室。

3、调节进气阀门，使气体流量适宜。

4、打开转子，使气体喷射和混合。

5、根据实际需求调节曝气器的工作时间和频率。

6、停止使用后，关闭进气阀门，排空气化室内余气。

四、注意事项
1、在使用前，请仔细阅读本说明书，并按要求操作。

2、请确保曝气器与水处理设备的连接牢固，防止泄漏。

3、使用过程中，注意观察曝气器的工作状态，如有异常及时停用并联系售后服务。

4、禁止将曝气器放置在高温、潮湿或易燃环境中。

5、禁止使用过程中拆解或修改曝气器结构。

附件：
1、曝气器安装示意图。

2、曝气器维护保养手册。

法律名词及注释：
1、氧化处理：指通过向水中注入氧气，促使水中有机物氧化分解的过程。

2、进气阀门：用于控制气体进入曝气器的阀门。

3、排气阀门：用于控制曝气器排气的阀门。

4、售后服务：指在产品售出后，为用户提供的维修、保养、咨询等服务。

产品说明书1、产品名称盘式微孔曝气器（俗称曝气头）2、材质膜片材质有三元乙丙及硅胶膜片；膜片骨架支撑材质为ABS。

3、规格型号Φ215、Φ260。

4、产品简介微孔盘式曝气器设计成略凸起拱形面，采用ABS工程塑料为主体。

膜片具有表面抗腐蚀的专用进口橡胶，通过特殊加工制成，膜片开孔选用德国进口数控刀开孔，保证了孔的质量和精度。

曝气器在曝气时，主体盘面设计了四条送气槽，使进入的空气通过止回阀缓冲后，直接送至曝气器中央保证膜片一次性阻力轻松打卡。

膜片采用螺纹反锁机械化装配，确保膜片永不脱落。

在曝气器的底部设有止回阀装置，当管道系统停止供气时阻止混合液进入布气管，这样可避免支管内进入混合液而被堵塞。

5、产品优势与特点盘式微孔曝气器内安装有逆止阀，可以防止停气时污水倒灌；膜片使用寿命长，可使用5-8年；设计简单，价格低廉，性价比高；6、产品技术参数序号规格型号服务面积（m3/h.个）通气量（m3/h.个）备注1 Φ215、产品图片8、工程实地图片9、安装程序介绍将所有管道按图纸下料裁管，并将管道摆放至图纸所示位置；根据曝气器及各曝气支管位置在管道上画线，粘接马鞍座及代三通；粘接完毕后放置一天左右，待胶水凝固后开孔（粘接时需多摁一会，使管件与管道完全粘接）；将主管道定位，抄水平，将可调支架放置最低位置，根据现场情况确定是否用膨胀螺丝固定；将所有支管路安装可调支架，不粘胶，将所有支管路装配到位，调整所有可调支架的高度，（不需要固定）；在每根支管上安装几个曝气头，观察水平；每个环路的所有管道确保都在一条水平线上，环路之间也要求在一个平面上，将每根支管与主管代三通及环路支管用直尺画线，线尽可能画长一点；将每个环路拆开；将管道擦干净，抹胶，安装管道；将支管上可调支架固定打眼，安膨胀螺丝：安装曝气器。

10、售后与保养、微孔曝气器常见故障及解决方法序故障现象故障原因解决方法号1 局部曝气不均匀曝气器堵塞对膜片进行清洗或更换曝气器2 有部分冒大水泡管件粘接漏气检查粘接点，重新灌胶或粘接3 有曝气器不曝气曝气器没打孔更换曝气器4 曝气器脱落曝气器没拧紧重新拧紧曝气器5 曝气水花有大有小可调支架没调平重新调平可调支架、日常维修、试验和更换部件的手续和步骤：每日巡视曝气池，并严格按操作规程操作，发现有曝气不均匀和局部大气泡现象，应按本维护手册中上一条分析故障原因和排除故障。

微孔曝气器系统1、设备及附件清单2、主要性能参数（1）主要部件材质（2）曝气器膜片(EPDM)材料性能3、供货范围负责安装、调试及试运行等工作。

设备主要组成部分及供货范围（不限于此）：（1）橡胶膜微孔曝气头（2）有法兰、管件、连接件、支架、可调节支架、固定件（3）凝结水排放系统（4）所有连接附件（5）提供UPVC管粘接用的胶水及工具4、设备的性能描述我公司生产的曝气器装置能有效地将来自鼓风机的有压空气，均匀地扩散于水体中，并能保持长期和稳定的充氧效果，以及停止供气时有效的闭合防止污水倒灌。

我公司保证微孔曝气器排列的方式，不会造成池底的积泥。

在工作时压缩空气通过膜式微孔曝气头系统的曝气头对污水进行冲气，可产生自然絮凝或生物絮凝的作用，与污水中的微小颗粒凝聚成颗粒，以便于沉淀分离，并可以氧化污水中的还原性物质，增加污水中的溶解氧，减轻污水的腐化，提高污水的稳定性。

ZBK-B型系列微孔曝气器是经过三十多年潜心研究和实践最新研制的高品质耐用型微孔曝气器，采用特殊结构，膜片与托盘结构自密封绝对不会漏气。

曝气器膜片材质为EPDM。

经过特殊炼胶工艺并配入特种抗微生物材料和防老化材料，经过科学混炼，再用大型自动硫化机制造而成，膜片具有耐热，耐臭氧，耐气候，化学稳定性好的特点，在污水中的使用寿命可长达5年以上。

橡胶膜片外观光洁、平整、无杂质、气泡和裂纹。

橡胶膜采用一次成型工艺加工制成，最小厚度为2mm允许偏差为±0.15mm；外径允偏差为±0.24mm，以保证膜片厚度更均匀。

曝气头的底盘、压环等表面应光滑，不得有划痕、裂纹。

本产品主要由马鞍座、合成橡胶膜片、压固膜片的压板及与马鞍座进行螺纹连接的底盘组成。

膜片采用科学成孔技术，无孔区为菱形状，大大增强抗撕裂能力，孔径小，充氧效率高，曝气头的性能指标应满足HJ/T 252-2006标准的要求。

鼓风曝气时，空气由底座的通气孔经布气盘进入膜片与布气盘之间，在鼓风压力作用下，膜片微微鼓起，孔眼张开，空气从孔眼中扩散出去，形成细微的气泡，从而达到很高的氧转移效率，停止供气时，气压消失，膜片在自身的弹性和负压作用下使孔眼闭合，由于水压力的作用，膜片压实在布气盘上，曝气池中的混合液不会倒流入空气管中，更不会将孔眼堵塞。

盘式膜处理式微孔曝气器技术说明
曝气器膜片的主要技术和质量水平的技术描述
一、曝气器膜片加工工艺
曝气膜片的原材料橡胶采用从进口的三元乙丙胶（EPDM），采用注胶工艺一次成型，其炼胶配方是我公司通过多年呕心沥血的探索、研制、使用、考察、成功的，同时也得到清华大学毕业的高分子专家的帮助，经过多次反复精心测试、改进而定型的最佳配方，辅以新工艺的加工方法，使产品质量有了质的飞跃。

由于本材料采用的是以乙烯、丙烯为主要单体，以亚乙基降冰片烯（或称乙叉降冰片烯、ENB）为第三单体制成的三元共聚物，它的硫化速度快，最适合于与硫化速度快的天然橡胶、丁苯橡胶和顺丁橡胶等混炼使用，因此具有良好的强度特性以及良好的耐臭氧性、耐气候性、耐热性、耐油性与电性能。

二、曝气膜片的主要理化、化学性能为：。

管式盘式一体曝气器技术说明
一、适用范围
BPE·G高分子管式盘式一体曝气器适用于城市污水处理厂的生化曝气。

二、设备特点
➢BPE·G 高分子管式盘式一体曝气器曝气阻力≤250mmH2O;
➢孔隙率≥80%，空隙均匀，比橡胶膜可节能15%。

氧利用率≥41%;动力效率≥9kgO2/（kW·h）（6m 水深）;
➢曝气孔径稳定，不随压力而变化;
➢曝气单元下半部分时有自动排除冷凝水功能，使管线的有效通气量得到保障，并防止开启风机时产生水锤的可能。

三、设备技术参数及外形图
BPE·G高分子管式盘式一体曝气器的技术参数见表4-4，外形及结构见图4-6、图4-7。

JEP微孔曝气器技术描述（一）供货范围微孔曝气器成套供货，水平支管、分支管、配对法兰、弯头、管件、伸缩节、固定件等在内的水下全套设备材料的供货及现场组装。

（二）简述及工作原理我司将根据设计图纸确定曝气器数量及平面布置，并提供微孔曝气器及整个池内的空气管路系统，包括配气立管、配气支管、池底布气干管末端放水管、及其固定件，曝气系统的连接件及支撑件，管道固定用管夹及管支架。

2、型式和结构盘式微孔曝气器由空气支干管、布气管、曝气器、固定件组成。

结构：微孔曝气器的结构组成为：布气膜片、压盖、导流托盘、带螺纹接咀、止回阀。

曝气器各组成部分的功能为：a、布气膜片：膜片上的小孔在曝气中张开，停止曝气时在水压作用下与导流托盘紧密闭合，防止混合液回流。

b、压盖：压盖主要为固定布气膜片的作用，压盖内侧采用T型螺纹，防止布气膜在固定后在曝气作用下松动。

c、导流托盘：导流托盘设在布气膜片下方，起支撑膜片，同时托盘上带有空气导流槽，使进入曝气器的空气沿导流槽均匀分布。

曝气器底板表面光滑、无影响使用的划痕、裂纹。

d、带螺纹接咀：接咀是管路和曝气器连接的重要部件，接咀一端和带孔的管路相连，另一端内侧是带锥形螺纹的接口和曝气器托盘上的空气导流槽相连。

e、止回阀：每个曝气器内设置止回阀，能有效防止水体的侵入。

3、曝气管路每根支管上开一定数量的曝气器接口。

每组曝气管网的主管与支管连接，形成闭合的环形管路，可提高配气的均匀性。

4、曝气管路托架（水平调节器）管路托架分主管和支管，膨胀螺杆固定在池底，根据主管离池底的要求上下调节高度，上下调节高度范围.底座用膨胀固定在池底，上部为半圆形槽，可随支管管径更换相应的托架，支管放在托架上后采用I型扣带锁紧支管。

同时支管支架可上下调节高度。

通过垂直方向调节保证池内所有微孔曝气器都保持在同一水平，误差不超过±10mm。

5、清除装置在曝气管路干管上接出排放管，当管网供气时可将因安装、调试或运行时造成的管内冷凝积水排除.6、其它曝气器底盘与布气管连接后其底盘平面与管轴线垂直方向误差不超过±10mm，曝气器要有充分互换性及密封性。

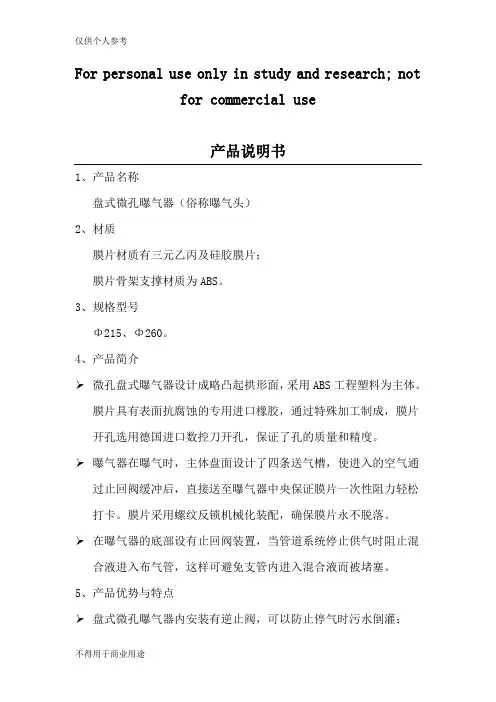

For personal use only in study and research; notfor commercial use产品说明书1、产品名称盘式微孔曝气器（俗称曝气头）2、材质膜片材质有三元乙丙及硅胶膜片；膜片骨架支撑材质为ABS。

3、规格型号Φ215、Φ260。

4、产品简介微孔盘式曝气器设计成略凸起拱形面，采用ABS工程塑料为主体。

膜片具有表面抗腐蚀的专用进口橡胶，通过特殊加工制成，膜片开孔选用德国进口数控刀开孔，保证了孔的质量和精度。

曝气器在曝气时，主体盘面设计了四条送气槽，使进入的空气通过止回阀缓冲后，直接送至曝气器中央保证膜片一次性阻力轻松打卡。

膜片采用螺纹反锁机械化装配，确保膜片永不脱落。

在曝气器的底部设有止回阀装置，当管道系统停止供气时阻止混合液进入布气管，这样可避免支管内进入混合液而被堵塞。

5、产品优势与特点盘式微孔曝气器内安装有逆止阀，可以防止停气时污水倒灌；膜片使用寿命长，可使用5-8年；设计简单，价格低廉，性价比高；6、产品技术参数 序号 规格型号服务面积（m3/h.个）通气量 （m3/h.个） 备注1Φ215 0.3-0.65 1.5-3 2 Φ260 0.4-0.8 2-5 7、产品图片8、工程实地图片9、安装程序介绍将所有管道按图纸下料裁管，并将管道摆放至图纸所示位置；根据曝气器及各曝气支管位置在管道上画线，粘接马鞍座及代三通；粘接完毕后放置一天左右，待胶水凝固后开孔（粘接时需多摁一会，使管件与管道完全粘接）；将主管道定位，抄水平，将可调支架放置最低位置，根据现场情况确定是否用膨胀螺丝固定；将所有支管路安装可调支架，不粘胶，将所有支管路装配到位，调整所有可调支架的高度，（不需要固定）；在每根支管上安装几个曝气头，观察水平；每个环路的所有管道确保都在一条水平线上，环路之间也要求在一个平面上，将每根支管与主管代三通及环路支管用直尺画线，线尽可能画长一点；将每个环路拆开；将管道擦干净，抹胶，安装管道；将支管上可调支架固定打眼，安膨胀螺丝：安装曝气器。
