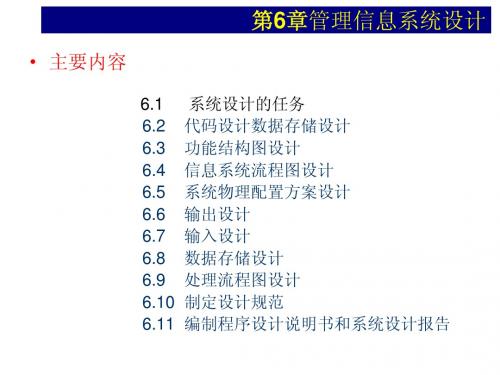

第六章系统设计
6.1 概述
一、系统设计的原则
系统性
灵活性
可靠性
经济性
二、系统设计的主要内容
1、系统总体结构设计
系统总体结构设计包括两方面的内容：
系统网络设计是在此基础上作进一步的详细设计，设计出计算机网络的拓扑结构和计算机资源配置图。系统化分为若干个子系统的工作，在系统分析阶段已经基本完成，但不够详细。
系统模块化结构设计工作是在系统分析阶段对子系统划分的基础上，再进一步地换分，将它逐层的分解成多个大小是党、功能单一、具有一定独立性的模块，以便程序设计工作的进行。
2、代码设计
代码设计就是通过设计合适的代码形式，使其作为数据的一个组成部分，用以代表客观存在的实体、实物和属性，以保证它的唯一性便于计算机处理。
3、数据库（文件）设计
根据系统分析得到的数据关系集和数据字典，再结合系统处理流程图，就可以确定出数据文件的结构和进行数据库设计。
4 、输入/ 输出设计
输入/输出设计主要是对以纪录为单位的各种输入输出报表格式的描述，另外，对人机对
话各式的设计和输入输出装置的考虑也在这一步完成。
5 、处理流程设计
处理流程设计是通过系统处理流程图的形式，将系统对数据处理过程和数据在系统存储介质间的转换情况详细地描述出来。在设计中，它要与系统模块化结构设计结合起来，以模块化结构设计为参考。一般来说，每一个功能模块都应设计一个处理流程。
6、程序流程设计
程序流程设计是根据模块的功能和系统处理流程的要求，设计出程序模框图，为程序员进行程序设计提供依据。在这一步中，也可以使用判定表或者程序结构模块突来代替程序框图。
7 、系统设计文档
系统设计文档包括三部分内容：
系统标准化设计：是指各类数据编码要符合标准化要求，对数据库（文件）命名、功能模块命名也要标准化。另外，为了保证系统安全可靠运行，还要对数据进行保密设计，对系统进行可靠性设计。
描述系统设计结果：是指系统设计说明书，程序设计说明书，系统测试说明书以及各种图表等，要将他们汇集成册，交有关人员和部门审核批准。
拟定系统实施方案：是在系统设计结果得到有关人员和部门认可之后，拟定系统实施计划，详细地确定出实施阶段的工作内容、时间和具体要求。
三、系统设计的步骤
1、系统总体设计，其中包括：
系统总体布局方案的确定
软件系统总体结构设计
数据存储的总体设计
计算机和网络系统方案的选择
2、详细设计，其中包括：
代码设计
数据库设计
输出设计
输入设计
处理流程设计
程序流程设计
3、系统实施进度与计划地制定
4、系统设计说明书的编写
四、系统设计的成果与文档内容
系统设计说明书是系统设计阶段的成果，它从系统设计的主要方面说明系统设计的指导思想、采用的技术方法和设计结果，是新系统的物理模型，也是系统实施阶段工作的主要依据。
1 、概述
系统的功能，设计目标及设计策略；
项目开发者，用户，系统与其他系统或机构的联系；
系统的安全和保密限制。
2 、系统设计规范
程序名，文件名即变量名的规范化；
数据字典。
3、计算机系统的配置
硬件配置：主机，外存，终端与外设，其他辅助设备、网络形态；软件配置：操作系统，数据库管理系统，语言，软件工具，服务程序，通信软件。
4、系统结构
系统的模块结构图
各个模块的IPO 图
5、代码设计
各类代码的类型，名称，功能，使用范式及要求等。
6、文件（数据库）设计
数据库总体结构：各个文件数据的逻辑关系；文件结构设计：各类文件的数据项名称，类型及长度等；文件存储要求，访问方法及保密处理。
7、输入设计
各种数据输入方式的选择
输入数据的格式设计
输入数据的交验方法
8、输出设计输
输出介质
输出内容及格式
9、系统安全保密性设计关于系统安全保密性设计的相关说明
10、系统实施方案及说明实施方案，进度计划，经费预算等。
6.2 总体结构设计
一、系统总体功能结构设计
1、结构化设计思想
** 系统性。就是在功能结构设计时，全面考虑各方面情况。不仅考虑重要的部分，也要兼顾考虑次重要的部分；不仅考虑当前急待开发的部分，也要兼顾考虑今后扩展部分。
自顶向下分解步骤。将系统分解为子系统，各子系统功能总和为上层系统的总的功能，再将子系统分解为功能模块，下层功能模块的实现上层的模块功能。
**层次性。上面的分解是按层分解的，同一个层次是同样由抽象到具体的程度。各层具有可比性。如果有某层次各部分抽象程度相差太大，那极可能是划分不合理造成的。
结构化方法分解的功能结构图如下：
制造成本管理子系统A0
物资取得成本管理A01
生产成本管理A02
综合成本管理A03
直接材料成本管理A021
能源成本管理A022
设备使用成本管理A023
工资与费用成本管理A024
焦化原料
成本管理
A0211
烧结矿原料成本管理A0212
生铁原料成本管理A0213
钢铁原料成本管理
A0214
辅助材料成本管理
A0215
2、模块化设计思想
把一个信息系统设计成若干模块的方法称为模块化。其基本思想是将系统设计成由相对独立、单一功能的模块组成的结构，从而简化研制工作，防止错误蔓延，提高系统的可靠性。在这种模块结构图中，模块支点的调用关系非常明确、简单。每个模块可以单独的被理解、编写、调试、查错与修改。模块结构整体上具有较高的正确性、可理解性与可维护性。
功能模块结构图的基本符号：
绘制范例：
模块模块是可以组合、分解和更换的单元，是组成系统、异于处理的基本单位。模块应具备以下四个要素：
输入和输出 --- 模块的输入来源和输出去向都是同一个调用者，一个模块从调用者取得输入，
加工后再把输出返回调用者；
功能 - 模块把输入转换成输出所做的；
内部数据 -- 仅供该模块本身引用的数据
程序代码 -- 用来实现模块功能的程序
前两个要素是模块的外部特性，即反映模块的外貌。后两个要素是模块的内部结构特性。在结构化设计中，首先关心的是外部特性，其内部特性只做必要了解。
调用
在模块结构图中，用连接两个模块的箭头表示调用。箭头总是由调用模块指向被调用模块，但是应该理解成被调用模块执行后又返回到调用模块。
一个模块是否调用一个从属模块，决定于调用模块内部的判断条件，则该调用称为模块间的判断调用，采用菱形符号表示。如果一个模块通过其内部的循环功能循环调用一个或多个从属模块，则该调称为循环调用，用弧形箭头表示。
数据
当一个模块调用另一个模块时，调用模块可以把数据传送到被调用模块处处理，而别调用模块又可以将处理的结果送回调用模块。在模块之间传送的数据，使用与调用箭头平行的带空心圆的箭头表示，并在旁边标上数据名。如下页图(a)表示模块A调用B时，A将数据
X，Y 传送给B，B 将处理结果数据Z 返回给A。
控制信息
