攀枝花学院学生课程设计题目：机械加工工艺及夹具设计学生姓名：马顺福学号：201310601089所在院（系）：________ 机械工程学院_____________ 专业：机械设计制造及其自动化班级：2013级先进制造班 ____________ 指导教师：杨光春职称: 教授2016年12月10日攀枝花学院教务处制攀枝花学院本科学生课程设计任务书题目拨叉加工工艺及夹具设讣课程设计（论文）指导教师成绩评定表在生产过程中，使生产对象（原材料，毛坯，零件或总成等）的质和量的状态发生直接变化的过程叫工艺过程，如毛坯制造，机械加工，热处理，装配等都称之为工艺过程。
在制定工艺过程中，要确定各工序的安装工位和该工序需要的工步，加工该工序的机车及机床的进给量，切削深度，主轴转速和切削速度，该工序的夹具，刀具及量具，还有走刀次数和走刀长度，最后计算该工序的基本时间，辅助时间和工作地服务时间。
关键词工序，工艺，工步，加工余量，定位方案，夹紧力ABSTRACTEnable producing the target in process of production (raw materials, the blank , state of quality and quantity on part become always ) take place direct course of change ask craft course, if the blank is made, machining, heat treatment , assemble etc・ and call it the craft course・ In the course of making the craft , is it confirm every erector location and worker step that process need this of process to want, the locomotive of processing , this process , and the entering the giving amount of the lathe, cut depth , the rotational speed of the main shaft and speed of cutting, the jig of this process, the cut ter and measuring tool, a one hundred sheets of number of times still leaves and a one hundred sheets of length leaves, calculate basic time of this process , auxiliary time and service time of place of working finally.Keywords： The process, worker one, worker^ s step , the surplus of processing, orient the scheme , clamp strength设计零件原图|丄|0侶卜|cuA乡a5b iCCA614O±材1： 1三定：?71Q5>1UU/弐^HT2(DS与冬矛农立犬三：飞4妖» ®I eiD.iaie（图1为CA6140车床拨叉831007的CAD图）图2（图2为CA6140车床拨叉831007的proe图）目录1、序言 (4)2、设计具体内容 (4)2.1、零件的作用 (4)2. 2、零件的工艺性分析 (4)2.3、工艺规程设计 (5)2.3、1、确定毛坯的制造形式 (5)2.3.2、基面的选择 (5)2. 3.3、制定工艺路线 (5)2. 3.4、选择加工设备和工艺设备 (7)2.4、机械加工余量、工序尺寸及毛坯尺寸的确定 (7)2、5、确定切削用量及基本工时83、夹具设计 (13)3.1、零设计任务 (13)3.2、确定毛坯的制造形式 (14)3.3、定位基准选择 (15)3.4、夹紧方案的选择 (15)3.5、定位误差分析 (15)3.6、夹具结构介绍 (15)4、参考文献 (15)1序言机械制造工艺学课程设计是我们学完了大学的全部基础课、技术基础课以及大部分专业课之后进行的。
1.零件的工艺性分析1.1拨叉的用途题目所给的零件是CA6140车床的拨叉。
它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩的作用。
宽度为30mm的面寸精度要求很高，因为在拨叉拔动使滑移齿轮时如果槽的尺寸精度不高或间隙很大时，滑移齿轮得不到很高的位置精度。
所以，宽度为30mm的面的槽和滑移齿轮的配合精度要求很高。
1.2拨叉的技术要求加工表面尺寸及偏差mm公差及精度等级表面粗糙度Ram形位公差mm拨叉左端面80 3.2拨叉上表面30 3.2 ∥0.10 A花键小径φ22+0.021IT7花键大径φ25+0.021IT7 1.6通槽上底面35 6.3通槽内侧面18+0.11 3.2 ⊥0.08 A通槽下底面352×M8通孔φ8φ5锥孔配件φ51.3审查拨叉的工艺性分析零件图可知，该拨叉形状、结构比较简单，通过铸造毛坯可以得到基本形状，减少了加工工序，又节约了材料。
除了拨叉上表面外，其余表面加工精度较低，不需要高精度机床加工，通过铣削、钻床等车床的粗加工就可以达到加工要求；而主要工作表面----拨叉上表面虽然加工精度较高，但也可以在正常的生产条件下，采用经济的方法保质保量的加工出来。
由此可以见，该零件的工艺性较好。
2．确定毛坯、绘制毛坯简图2.1选择毛坯零件的材料为HT200，灰铸铁生产工艺简单，铸造性能优良，考虑到零件需加工表面少，精度要求不高，有强肋，且工作条件不差，既无交变载荷，又属于间歇工作，故选用金属型铸件，以满足不加工表面的粗糙度要求及生产要求。
零件形状简单，因此毛形状需要与零件的形状尽量接近，又因内花键较小，因此不可直接铸出。
2.2确定毛坯尺寸公差和机械加工余量2.1.1 公差等级由拨叉的功用和技术要求，确定该零件的公差等级为IT10。
2.2.2 铸件重量已知机械加工后波插件的重量为0.84kg，由此可初步估计机械加工前铸件毛坯的重量为1kg。
摘要本文介绍了拔叉的加工工艺设计过程及其专用夹具设计过程。
通过本设计进一步了解了机械加工工艺设计过程的一般方法和步骤。
联系生产现场实际条件进行工艺方案的比较选择适当方案；掌握根据生产的要求设计专用机床夹具的方法；以及根据商业利益进行工艺方案的比较与技术经济分析。
本文内容包括：机械加工工艺的组成，工艺过程的作用，工艺规程的作用，工艺规程的设计原则，生产纲领的计算和生产类型的确定，毛坯的制造形式，制造工艺中基准的选择，零件的尺寸、形状误差和位置误差的分析，机械加工工艺路线的制定，各个工序的加工余量、工序尺寸、尺寸公差的确定及某些刀具的几何参数的选择和常见的金属切削机床的选用，机械加工各工序的切削深度、进给量、切削速度的确定，机械加工工时的计算，专用夹具设计的基本要求，专用夹具设计的依据、夹具装置的选择、夹紧力的估算、定位误差的分析、夹具的操作说明。
本文介绍的各个工序都是从保证使用功能要求、提高劳动生产率，保证加工质量、降低劳动强度，注意劳动保护和环境保护，提高可靠性出发进行各工序的工艺和夹具的比较和制定。
为了更好的了解各国先进的工艺技术文本还选择了两篇相关英文文献进行了可供读者参考。
关键词：机械加工；工艺；工序；夹具；机床AbstractIn this paper, the fork off the design process and its dedicated fixture design process. Through the design of a better understanding of the engine machining process of the general process design methods and steps. Contact production at the scene of the actual conditions of the program compared select the appropriate programs; master in accordance with the requirements of the production design for the machine tool fixture methods and in accordance with commercial interests of the program compared with the technical and economic analysis.This article includes: the composition of mechanical processing technology, the role of process, the role of a point of order, the order of the design principles, the calculation of the Program of production and production types of identification, the rough form of manufacturing, manufacturing process in the choice of benchmarks, spare parts The size, shape and location of error of error, mechanical processing line of development, the various processes a gong , process size, Tolerance and the determination of certain tools and geometric parameters of common metal-cutting machine tools of choice , the basis for fixture design, the choice of fixture installation, the clamping force estimates, positioning error The analysis, fixture instructions. This paper describes the various processes are guaranteed from the use of functional requirements, raising labor productivity, and ensure processing quality, reduce labor intensity and attention to labor protection and environmental protection, to improve the reliability of the process and the process of comparison and the development of fixture. In order to better understand the countries of advanced technology has also selected the two texts related to English literature a reference for readers.Key words: Engine machining; process; processes; fixture; Machine目录摘要 (1)ABSTRACT (2)目录 (3)第一章绪论 (1)第二章概述 (2)2.1夹具夹紧装置及夹具体的基本要求 (2)2.2机床夹具功用 (3)2.3机床夹具在机械加工中的作用 (3)2.4机床夹具组成 (4)2.5机床夹具分类 (5)2.6机床夹具的设计要求 (7)第3章零件的分析 (8)3.1零件的作用 (9)3.2零件的工艺分析 (9)第4章工艺规程设计 (10)4.1确定毛坯的制造形式 (10)4.2基准的选择............................................................................... 错误!未定义书签。
一、 确定零件的生产类型零件的年产纲领可按下式计算11N Qm b （+a%）(+%）----------（2-1） 式中 N ——零件的生产纲领（件/年） Q ——产品的年产量（台、辆/年）M ——每台（辆）产品中该零件的数量（件/台、辆） a%——备品率，一般取2%~4% b%——废品率，一般取0.3%~0.7%结合生产实际，备品率a%和废品率b%分别取2%和0.3%，则年产钢领 N=7500台/年×1件/年×（1+2%）×（1+0.3%）=7672.95件/年拨叉重量为1kg ，查表2-2知，拨叉属轻型零件；由表2-3知，该拨叉的生产类型为大批生产。
表2-2 不同机械产品的零件质量型别表表2-3机械加工零件生产类型的划分二、确定零件的毛坯尺寸公差和机械加工余量1.按第五章第一节《铸件尺寸公差与机械加工余量（摘自GB/T6414-1999）》确定①求最大轮廓尺寸根据零件图计算轮廓尺寸，长l60mm，宽73mm，高50mm，故最大轮廓尺寸为l60mm。
②选取公差等级CT 由表2-8（1），铸造方法按机器造型、铸件材料按灰铸铁，得公差等级CT范围8～12级，取为10级。
③求铸件尺寸公差根据加工面的基本尺寸和铸件公差等级CT，查表2-8（3），其中公差带相对于基本尺寸按对称分布。
④求机械加工余量等级由表2-8（5），铸造方法按机器造型、铸件材料按灰铸铁，得机械加工余量等级范围E～G级，取为F级。
⑤求RMA（要求的机械加工余量）对所有加工表面取同一个数值，由表2-8（4）查最大轮廓尺寸为160mm、机械加工余量等级为F级，得RMA数值为1.5mm。
⑥求毛坯基本尺寸φ8孔和M8螺纹孔较小，铸成实心；拨插头上表面属单侧加工，应由式R=F+RMA+CT/2=50+1.5+2.8/2=52.9mmφ22孔属内腔加工，应由式R＝F-2RMA-CT/2＝22-2×1.5-2.4/2=17.8mm求出。
![机械制造工艺学课程设计说明书拔叉[1]](https://img.taocdn.com/s1/m/38b3ad1afad6195f312ba649.png)

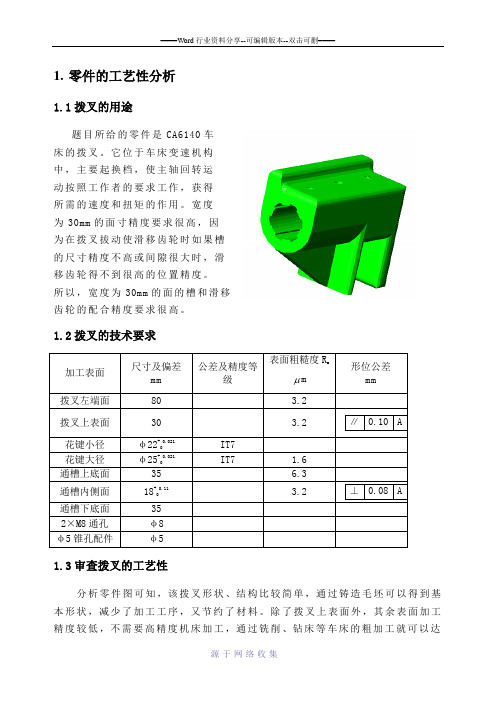

1.零件的工艺性分析1.1拨叉的用途题目所给的零件是CA6140车床的拨叉。
它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩的作用。
宽度为30mm的面寸精度要求很高，因为在拨叉拔动使滑移齿轮时如果槽的尺寸精度不高或间隙很大时，滑移齿轮得不到很高的位置精度。
所以，宽度为30mm的面的槽和滑移齿轮的配合精度要求很高。
1.2拨叉的技术要求加工表面尺寸及偏差mm公差及精度等级表面粗糙度Ram形位公差mm拨叉左端面80 3.2拨叉上表面30 3.2 ∥0.10 A花键小径φ22+0.021IT7花键大径φ25+0.021IT7 1.6通槽上底面35 6.3通槽内侧面18+0.11 3.2 ⊥0.08 A 通槽下底面352×M8通孔φ8φ5锥孔配件φ51.3审查拨叉的工艺性分析零件图可知，该拨叉形状、结构比较简单，通过铸造毛坯可以得到基本形状，减少了加工工序，又节约了材料。
除了拨叉上表面外，其余表面加工精度较低，不需要高精度机床加工，通过铣削、钻床等车床的粗加工就可以达到加工要求；而主要工作表面----拨叉上表面虽然加工精度较高，但也可以在正常的生产条件下，采用经济的方法保质保量的加工出来。
由此可以见，该零件的工艺性较好。
2．确定毛坯、绘制毛坯简图2.1选择毛坯零件的材料为HT200，灰铸铁生产工艺简单，铸造性能优良，考虑到零件需加工表面少，精度要求不高，有强肋，且工作条件不差，既无交变载荷，又属于间歇工作，故选用金属型铸件，以满足不加工表面的粗糙度要求及生产要求。
零件形状简单，因此毛形状需要与零件的形状尽量接近，又因内花键较小，因此不可直接铸出。
2.2确定毛坯尺寸公差和机械加工余量2.1.1 公差等级由拨叉的功用和技术要求，确定该零件的公差等级为IT10。
2.2.2 铸件重量已知机械加工后波插件的重量为0.84kg，由此可初步估计机械加工前铸件毛坯的重量为1kg。
CA6140车床拨叉831003（小批量）课程设计说明书学院：汽车与机械工程学院专业：机械设计制造及其自动化姓名：沈胜安学号：201421030503指导老师：李旭宇课程：机械制造技术基础2016.121.零件分析1.1零件的作用题目所给的零件是CA6140车床的拨叉。
它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩的作用。
宽度为30mm的面寸精度要求很高，因为在拨叉拔动使滑移齿轮时如果槽的尺寸精度不高或间隙很大时，滑移齿轮得不到很高的位置精度。
所以，宽度为30mm 的面的槽和滑移齿轮的配合精度要求很高。
1.2零件材料零件的材料为HT200，灰铸铁生产工艺简单，铸造性能优良，考虑到零件需加工表面少，精度要求不高，有强肋，且工作条件不差，既无交变载荷，又属于间歇工作，故选用金属型铸件，以满足不加工表面的粗糙度要求及生产要求。
1.3零件的工艺分析分析零件图可知，该拨叉形状、结构比较简单，通过铸造毛坯可以得到基本形状，减少了加工工序，又节约了材料。
除了拨叉上表面外，其余表面加工精度较低，不需要高精度机床加工，通过铣削、钻床等车床的粗加工就可以达到加工要求；而主要工作表面----拨叉上表面虽然加工精度较高，但也可以在正常的生产条件下，采用经济的方法保质保量的加工出来。
由此可以见，该零件的工艺性较好。
1.4主要加工表面加工表面尺寸及偏差mm公差及精度等级表面粗糙度R am形位公差mm拨叉左端面80 3.2拨叉上表面30 3.2 ∥0.10 A花键小径φ22+00.021IT7花键大径φ25+00.021IT7 1.6通槽上底面35 6.3通槽内侧面18+00.11 3.2 ⊥0.08 A 通槽下底面352×M8通孔φ8φ5锥孔配件φ51.5确定生产类型经老师给定题目，确定为小批量生产。
2．确定毛坯、绘制毛坯简图2.1选择毛坯零件的材料为HT200，灰铸铁生产工艺简单，铸造性能优良，考虑到零件需加工表面少，精度要求不高，有强肋，且工作条件不差，既无交变载荷，又属于间歇工作，故选用木模手工砂型铸件，以满足不加工表面的粗糙度要求及生产要求。
目录1零件的工艺分析及生产类型的确定 (2)1.1零件的作用 (2)1.2零件的工艺分析 (2)2确定毛胚 (2)2.1确定毛胚种类 (2)2.2确定铸件加工余量及形状 (2)2.3绘制铸件零件图 (3)3工艺规程设计 (3)3.1 确定毛坯制造形式 (3)3.2 基面的选择 (3)3.3 制定工艺路线 (3)3.4 机械加工余量、工序尺寸及毛坯尺寸的确定 (5)4确定切削用量及基本工具 (6)5夹具设计 (10)5.1 任务的提出 (10)5.2 定位方案及定位装置的设计计算 (10)5.3 夹紧方案及装置的设计计算 (11)设计总结 (12)参考文献 (12)1 零件的工艺分析及生产类型的确定1.1 零件的作用题目所给的零件是CA6140车床的拨叉，它位于车床变速机构中，主要起换挡，使主轴回转运动按工作者的要求工作，获得所需的速度和扭矩的作用。
零件上方的φ22孔语操作机构相连，下方的φ55半孔则是用于所控制齿轮所在的轴接触。
通过上方的力波动下方的齿轮变速。
两件铸为一体，加工时分开。
1.2 零件的工艺分析零件的材料为HT200，灰铸铁的生产工艺简单，铸造性能优良，但塑性较差、脆性高，和适合磨削，为此以下是拨叉需要加工表面以及加工表面之间的位置要求。
需要加工的表面：1.小孔的上端面、大孔的上下端面；2.小头孔φ22mm以及与此孔相通的φ8mm的锥孔、M8螺纹孔；3.大头半圆孔φ55mm；位置要求：小头孔上端面与小头空中心线的垂直度误差为0.05mm，打孔的上下断面与小头孔的中心线的垂直度误差为0.07mm。
由上面分析可知，可以粗加工拨叉底面，然后依次作为粗基准，采用专用夹具进行加工，并且保证位置精度要求。
再根据加工方法的经济精度及机床所能达到的位置精度，并且此拨叉零件没有复杂的加工曲面，所以根据上述技术要求采用常规加工工艺均可保证。
2 确定毛坯2.1 确定毛坯种类：零件材料为HT200。
考虑零件在机床运行过程中所受冲击不大，零件结构又比较简单，生产类型为大批生产，故选择铸件毛坯。
机械制造工艺学课程设计说明书设计题目：CA6140拨叉机械加工工艺规程及夹具设计（831007）设计者：仇恒坦王云楠谭逢津高钦指导教师：何国旗2011年12月26日机械制造工艺学课程设计任务书题目：CA6140拨叉加工工艺规程及夹具设计内容：1、零件图 1张2、毛坯图 1张3、机械加工工艺规程 1张4、夹具结构设计装配图 1张5、夹具结构设计零件图 1张6、课程设计说明书 1份班级：机设093学生：仇恒坦王云楠谭逢津高钦指导教师：何国旗2011年12月19日序言通过工艺及夹具设计，汇总所学专业知识如一体(如《公差于配合》、《机械设计》、《金属切削机床》、《机械制造工艺》等)。
让我们对所学的专业课得以加强和巩固、复习及实用，在理论与实践上有机结合；使我们对各科的作用更加深刻的熟悉与理解，并为以后的实际工作奠定坚实的基础！就我个人而言，我希望能通过这次课程设计对自己未来将从事的工作进行一次适应性训练，从中锻炼自己分析问题、解决问题的能力，为自己以后生活打下一个良好的基础。
由于能力所限，设计尚有许多不足之处，恳请各位老师给予指导。
设计内容：（1）画零件图（2）绘制毛坯图（3）填写机械加工工艺过程综合卡片（4）选择夹具设计方案（5）绘制某一工序夹具草图及零件图（6）编写课程设计说明书原始资料：拨叉零件图831007，生产纲领为100000件/年。
一、分析零件图（一）零件作用拨叉是传动系统中用来拨动滑移齿轮，以实现系统调速、转向的零件。
其小头通过与轴的过盈配合来传递凸轮曲线槽传来的运动；大头的内部突起处与滑移齿轮的凹槽配合。
（二）零件的工艺分析1、零件选用材料为HT200，俗称灰口铸铁。
灰铸铁生产工艺简单，铸造性能优良，但塑性较差，脆性高，不适合磨削。
2、该零件主要加工表面及技术要求分析如下：(1)、零件上端面及孔φ50H13的上下端面与孔φ22H7的垂直度公差等级为9-10级。
表面粗糙度为Ra≤3.2um。
常熟理工学院工艺设计课程设计——CA6140车床拨叉831007学院名称：常熟理工学院专业：机械设计制造及其自动化班级：姓名：学号：指导教师姓名：指导教师职称：2012年06月目录一．零件的分析…………………………………………………………………………（一）零件的作用…………………………………………………………………………（二）零件的工艺分析…………………………………………………………………二．工艺规程设计（一）确定毛坯的制造形式……………………………………………………………（二）基面的选择………………………………………………………………………（三）制定工艺路线……………………………………………………………………（四）机械加工余量、工序尺寸及毛坯尺寸的确定………………………………（五）确定切削用量及基本工时设计总结……………………………………………………………………………………参考文献……………………………………………………………………………………一、零件的分析（一）零件的作用题目所给的零件是CA6140车床上的拨叉，他位于车床变速箱内。
主要作用是用于车床的变速起换档作用，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩。
零件上方的Ф40孔与操纵机构相连，二下方的Ф55半孔则是用于与所控制齿轮所在的轴接触。
通过上方的力拨动下方的齿轮变速。
两件零件铸为一体，加工时分开。
（二）零件的工艺分析需要加工的表面：零件的材料为HT200，灰铸铁生产工艺简单，铸造性能优良，但塑性较差、脆性高，不适合磨削，为此以下是拨叉需要加工的表面以及加工表面之间的位置要求：1.以Ф22mm为中心的加工表面这一组加工表面包括：Ф22mm的孔，上下表面，孔壁上Ф8mm的锥孔，M8的螺纹孔。
2.以Ф55为中心的加工表面这一组加工表面包括: Ф55mm的孔及其上下表面。
3.加工表面之间的位置精度大头半圆孔两端面与小头孔中心线的垂直度误差为0.07mm，小头孔上端面与其中心线的垂直度误差为0.05mm。
由上面分析可知，可以粗加小头孔端面，然后以此作为粗基准采用专用夹具进行加工，并且保证位置精度要求。
再根据各加工方法的经济精度及机床所能达到的位置精度，并且此拨叉零件没有复杂的加工曲面，所以根据上述技术要求采用常规的加工工艺均可保证。
二、工艺规程设计（一）确定毛坯的制造形式零件材料为HT200。
考虑零件在机床运行过程中所受冲击不大，零件结构又比较复杂且为薄壁零件，且零件年产量为4000件，为大批大量生产，故选择精密铸造毛坯，毛坯精度为Ⅱ级，两件铸为一件。
（二）基面的选择基面是影响拨叉零件加工精度的关键因素。
基面选择得合理可以使加工质量得到保证，生产率得以提高。
否则，加工过程中将问题百出，更有甚者，造成零件的大批报废，使生产无法正常进行。
（1）粗基准的选择对于零件而言，尽可能选择不加工表面为粗基准。
而对有若干个不加工表面的工件，则应以与加工表面要求相对位置精度较高的不加工表面作粗基准。
根据这个基qq准选择原则，现选取下端面不加工表面作为粗基准，限制三个自由度，加工φ40mm上端面，φ75mm两端面，φ55mm和φ25mm的孔。
（2）精基准的选择主要应该考虑基准重合的问题。
因此选择精加工过的φ25mm孔为精基准，限制四个自由度。
（三）制定工艺路线制定工艺路线的出发点，应当是使零件的几何形状、尺寸精度及位置精度等技术要求能得到合理的保证。
再生产纲领已确定为大批生产的条件下，可以考虑采用万能性机床配以专用的夹具，并尽量使工序集中来提高生产率。
处此之外，还应当考虑经济效果，以便使生产成本尽量下降。
1.工艺路线方案一工序10 粗铣Ф40mm孔的两头的端面，Ф73mm孔的上下端面。
工序20 精铣Ф40mm孔的两头的端面，Ф73mm孔的上下端面。
工序30 粗镗、半精镗、精镗Ф55mm孔至图样尺寸。
工序40 钻、扩、铰两端Ф22mm孔至图样尺寸。
工序50 钻M8的螺纹孔，钻Ф8的锥销孔钻到一半，攻M8的螺纹。
工序60 铣断保证图样尺寸。
工序70 去毛刺，检查。
2.工艺路线方案二工序10 粗铣Ф40mm孔的上端面。
工序20 钻、铰两端Ф22mm孔之图样尺寸。
工序30 粗铣中间孔上端面至Ф25mm，周径至Ф71mm；粗铣中间孔下端面至22mm，周径至Ф71mm；精铣两头孔的端面至50mm；精铣中间孔上端面至25mm，周径至Ф73mm ；精铣中间孔下端面至周径至Ф73mm ；工序40 粗镗、半精镗、精镗Ф55mm 孔至图样尺寸。
工序50 钻Ф8mm 的锥销孔钻到一半，然后与轴配做钻通，再钻M8x1mm 的螺纹孔孔，攻M8x1mm 的螺纹。
工序60 铣断保证图样尺寸工序70 去毛刺，检查。
3. 工艺方案的比较与分析上述两个工艺方案的特点在于：方案一是先加工完与Ф22mm 的孔有垂直度要求的面再加工孔。
而方案二悄悄相反，先是加工完Ф22mm 的孔，再以孔的中心轴线来定位加工完与之有垂直度要求的三个面。
方案一的装夹次数少，但在加工Ф22mm 的时候最多只能保证一个面定位面与之的垂直度要求。
其他两个面很难保证。
因此，此方案有很大的弊端。
方案二在加工三个面时都是用Ф22mm 孔的中心轴线来定位这样很容易就可以保证其与三个面的位置度要求。
这样也体现了基准重合的原则。
很是审美！其他的工序尤为平常简单无需再议。
这样一比较最终的工艺方案为：工序10工序20工序30 粗铣Ф40mm 圆柱的上端面。
工序40 钻、铰两端Ф22mm 孔之图样尺寸。
工序50 粗铣中间孔上端面至Ф25mm ，周径至Ф71mm ；粗铣中间孔下端面至22mm ，周径至Ф71mm ；精铣两头孔的端面至50mm ；精铣中间孔上端面至25mm ，周径至Ф73mm ；精铣中间孔下端面至周径至Ф73mm ；工序60 粗镗、半精镗、精镗Ф55mm 孔至图样尺寸。
工序70 钻Ф8mm 的锥销孔钻到一半，然后与轴配做钻通，再钻M8x1mm 的螺纹孔，攻M8x1mm 的螺纹。
工序80 铣断保证图样尺寸工序90 去毛刺，检查。
以上工艺过程详见“机械加工工艺过程综合卡片”。
具体过程见机械加工工艺过程卡片。
（四）机械加工余量、工序尺寸及毛坯尺寸的确定“CA6140车床拨叉”零件材料为HT200，毛坯重量约为1.6㎏,生产类型为大批生产，采用砂型铸造毛坯。
由《机械制造工艺及设备设计指导手册》，选用加工余量为MA-G 级，并查表2.2-3确定各个加工面的铸件机械加工余量根据上述原始资料及加工工艺，分别确定各加工表面的机械加工余量、工序尺寸及毛坯尺寸如下：1.外圆表面（Ф40mm 及Ф73mm 外表面）考虑到此表面为非加工表面，其精度为铸造精度CT9即可。
又因它们是对称的两个零件最后还需铣断，故对Ф40mm 的中心轴线的尺寸偏差为120±1.25的范围内。
2.两小孔0.21022+Φ毛坯为实心，两内孔精度要求界于IT7~IT8之间，参照《切屑用量简明手册》确定工序尺寸及余量：钻孔：Ф21.8mm 2Z=21.8mm铰孔：0.21022+Φmm 2Z=0.2mm3.中间孔（Ф55mm 及Ф73mm ）中间孔尺寸相对较大可以铸造，根据机械制造工艺设计手册得：孔的铸造毛坯为Ф49. Ф73的孔是在Ф55孔的基础之上铣削加工得到，其轴向尺寸上下表面距离为30mm ，由于其对轴向的尺寸要求不高，直接铸造得到。
参照《切屑用量简明手册》确定Ф73mm 工序尺寸及余量：粗铣：Ф71mm Z=4mm 精铣：Ф73mm Z=1mm 参照参照《切屑加工简明实用手册》表8-95确定Ф55mm 工序尺寸及余量：粗 镗：Ф53mm 2Z=4mm半精镗：Ф54mm精 镗：Ф55mm4.螺纹孔及销孔 无可非议此销尺寸铸造为实体。
参照《切屑加工简明实用手册》表8-70确定钻Ф8螺纹孔和Ф8圆柱销孔及螺纹孔的攻丝。
5.铣断（五）确定切削用量及基本工时工序70 ： 钻Φ8锥销孔钻到一半，然后与轴配做钻通，再钻M8x1mm 的螺纹孔，攻M8x1mm 的螺纹。
1.加工条件工件材料：HT200，硬度190～260HBS ，σb =0.16Gpa ，铸造。
加工要求：先钻Φ8mm 的锥销孔，钻到一半后将与该孔配合的轴安装进去，把两者配做加工，为的使保证孔与轴的同轴度，同时在尺寸上保证距上端面10mm ，再钻M8X1mm 的螺纹孔，攻M8x1mm 的螺纹。
机床：组合机床。
刀具：Φ8mm 麻花钻，Φ7.5mm 麻花钻，Φ8mm 的丝锥。
2、计算切削用量（1）钻Φ8mm 的锥销孔根据《切削手册》查得，r mm f /33.0~18.0=，查组合机床使用说明书，现取z mm f /3.0=，min /15m v =，计算机床主轴转速：m in /1998510001000r d vn w s =⨯⨯==ππ 查《简明手册》取min /195=n w ，所以实际切削速度为：min /1.0100019581000m n d v ww =⨯⨯==ππ计算切削基本工时：s f y l t mm 3222.019546=⨯+=∆++= （2）钻M8的螺纹孔刀具：Φ7.5mm 麻花钻根据《切削手册》查得，进给量为=f 0.18～0.33mm/z,现取f=0.3mm/z ，v=5m/min ，则：m in /2125.7510001000r d vn w s =⨯⨯==ππ 查《简明手册》表4.2-15，取min /195r n w =。
所以实际切削速度为：s m n d v ww /1.010001955.71000=⨯⨯==ππ计算切削基本工时：s f y l t mm 323.019546=⨯+=+= （3）攻M8x1的螺纹刀具：丝锥M6，P=1mm切削用量选为：s m v /1.0=，机床主轴转速为：min /219r n s =，按机床使用说明书选取：min /195r n w =，则 s m v /1.0=；机动时，mm l 1046=+=，计算切削基本工时：s f y l t m m 323.019546=⨯+=+=三、夹具设计为了提高劳动生产率，保证加工质量，降低劳动强度，需要设计专用夹具。
并设计工序Ⅴ——钻M8的螺纹孔。
(一)问题的提出本夹具主要用来钻M8螺纹底孔，该孔为斜孔，跟拨叉的中线有一定的角度要求，在加工时应保证孔的角度要求。
此外，在本工序加工时还应考虑如何提高劳动生产率，降低劳动强度，而其位置尺寸为自由公差，精度不是主要问题。
(二)夹具设计1、定位基准的选择由零件图可知，M8两小孔相对于两个φ40孔上端面有位置度要求，其设计基准就是φ40孔上端面，为了使定位误差为零，应选择以φ22孔为定位基准，采用“一面两孔”进行定位，即用一个平面，限制3个自由度和一个短圆柱销，一个销边销共限制了3个自由度，达到完全定位。
