CA6140车床拨叉831007课程设计说明书
- 格式:doc
- 大小:242.01 KB
- 文档页数:12
拔叉ca6140车床831007课程设计摘要:I.引言- 介绍拔叉ca6140 车床831007 课程设计的背景和重要性II.拔叉ca6140 车床831007 的零件分析- 介绍拔叉ca6140 车床831007 的零件构成和功能- 对零件的工艺进行分析III.确定生产类型和毛坯- 确定拔叉ca6140 车床831007 的生产类型- 选择合适的毛坯材料IV.工艺规程设计- 选择定位基准- 制定工艺路线- 选择加工设备和工艺设备- 确定机械加工余量、工序尺寸及工时V.夹具设计- 设计拨叉831007 的夹具- 介绍夹具的设计方法和原理VI.总结- 概括拔叉ca6140 车床831007 课程设计的主要内容和成果正文:拔叉ca6140 车床831007 课程设计是一项重要的任务,它涉及到机械加工工艺和夹具设计等方面。
在完成这项任务时,我们需要对拔叉ca6140 车床831007 的零件进行分析,确定生产类型和毛坯,设计工艺规程和夹具,最后进行总结。
首先,我们需要对拔叉ca6140 车床831007 的零件进行分析。
拔叉ca6140 车床831007 是由若干个零件组成的,这些零件具有不同的功能和结构。
通过对这些零件的工艺进行分析,我们可以了解它们的加工难度和加工方法。
其次,我们需要确定拔叉ca6140 车床831007 的生产类型和毛坯。
生产类型是指产品的生产方式,它决定了产品的制造工艺和生产效率。
毛坯是指生产零件的初始材料,它对零件的加工质量和加工效率有重要影响。
接下来,我们需要设计拔叉ca6140 车床831007 的工艺规程。
工艺规程是指产品生产过程中所需的工艺步骤和工艺参数。
在设计工艺规程时,我们需要选择定位基准,制定工艺路线,选择加工设备和工艺设备,以及确定机械加工余量、工序尺寸及工时。
最后,我们需要设计拔叉831007 的夹具。
夹具是用于固定工件和刀具的工具,它对产品的加工质量和加工效率有重要影响。
一、确定零件的生产类型零件的年产纲领可按下式计算11N Qm b (+a%)(+%)----------(2-1) 式中 N ——零件的生产纲领(件/年) Q ——产品的年产量(台、辆/年)M ——每台(辆)产品中该零件的数量(件/台、辆) a%——备品率,一般取2%~4% b%——废品率,一般取0.3%~0.7%结合生产实际,备品率a%和废品率b%分别取2%和0.3%,则年产钢领 N=7500台/年×1件/年×(1+2%)×(1+0.3%)=7672.95件/年拨叉重量为1kg ,查表2-2知,拨叉属轻型零件;由表2-3知,该拨叉的生产类型为大批生产。
表2-2不同机械产品的零件质量型别表表2-3机械加工零件生产类型的划分二、确定零件的毛坯尺寸公差和机械加工余量1.按第五章第一节《铸件尺寸公差与机械加工余量(摘自GB/T6414-1999)》确定①求最大轮廓尺寸根据零件图计算轮廓尺寸,长l60mm,宽73mm,高50mm,故最大轮廓尺寸为l60mm。
②选取公差等级CT 由表2-8(1),铸造方法按机器造型、铸件材料按灰铸铁,得公差等级CT范围8~12级,取为10级。
③求铸件尺寸公差根据加工面的基本尺寸和铸件公差等级CT,查表2-8(3),其中公差带相对于基本尺寸按对称分布。
④求机械加工余量等级由表2-8(5),铸造方法按机器造型、铸件材料按灰铸铁,得机械加工余量等级范围E~G级,取为F级。
⑤求RMA(要求的机械加工余量)对所有加工表面取同一个数值,由表2-8(4)查最大轮廓尺寸为160mm、机械加工余量等级为F级,得RMA数值为1.5mm。
⑥求毛坯基本尺寸φ8孔和M8螺纹孔较小,铸成实心;拨插头上表面属单侧加工,应由式R=F+RMA+CT/2=50+1.5+2.8/2=52.9mmφ22孔属内腔加工,应由式R=F-2RMA-CT/2=22-2×1.5-2.4/217.8mm求出。
攀枝花学院学生课程设计题目:机械加工工艺及夹具设计学生姓名:马顺福学号:201310601089所在院(系):________ 机械工程学院_____________ 专业:机械设计制造及其自动化班级:2013级先进制造班 ____________ 指导教师:杨光春职称: 教授2016年12月10日攀枝花学院教务处制攀枝花学院本科学生课程设计任务书题目拨叉加工工艺及夹具设讣课程设计(论文)指导教师成绩评定表在生产过程中,使生产对象(原材料,毛坯,零件或总成等)的质和量的状态发生直接变化的过程叫工艺过程,如毛坯制造,机械加工,热处理,装配等都称之为工艺过程。
在制定工艺过程中,要确定各工序的安装工位和该工序需要的工步,加工该工序的机车及机床的进给量,切削深度,主轴转速和切削速度,该工序的夹具,刀具及量具,还有走刀次数和走刀长度,最后计算该工序的基本时间,辅助时间和工作地服务时间。
关键词工序,工艺,工步,加工余量,定位方案,夹紧力ABSTRACTEnable producing the target in process of production (raw materials, the blank , state of quality and quantity on part become always ) take place direct course of change ask craft course, if the blank is made, machining, heat treatment , assemble etc・ and call it the craft course・ In the course of making the craft , is it confirm every erector location and worker step that process need this of process to want, the locomotive of processing , this process , and the entering the giving amount of the lathe, cut depth , the rotational speed of the main shaft and speed of cutting, the jig of this process, the cut ter and measuring tool, a one hundred sheets of number of times still leaves and a one hundred sheets of length leaves, calculate basic time of this process , auxiliary time and service time of place of working finally.Keywords: The process, worker one, worker^ s step , the surplus of processing, orient the scheme , clamp strength设计零件原图|丄|0侶卜|cuA乡a5b iCCA614O±材1: 1三定:?71Q5>1UU/弐^HT2(DS与冬矛农立犬三:飞4妖» ®I eiD.iaie(图1为CA6140车床拨叉831007的CAD图)图2(图2为CA6140车床拨叉831007的proe图)目录1、序言 (4)2、设计具体内容 (4)2.1、零件的作用 (4)2. 2、零件的工艺性分析 (4)2.3、工艺规程设计 (5)2.3、1、确定毛坯的制造形式 (5)2.3.2、基面的选择 (5)2. 3.3、制定工艺路线 (5)2. 3.4、选择加工设备和工艺设备 (7)2.4、机械加工余量、工序尺寸及毛坯尺寸的确定 (7)2、5、确定切削用量及基本工时83、夹具设计 (13)3.1、零设计任务 (13)3.2、确定毛坯的制造形式 (14)3.3、定位基准选择 (15)3.4、夹紧方案的选择 (15)3.5、定位误差分析 (15)3.6、夹具结构介绍 (15)4、参考文献 (15)1序言机械制造工艺学课程设计是我们学完了大学的全部基础课、技术基础课以及大部分专业课之后进行的。

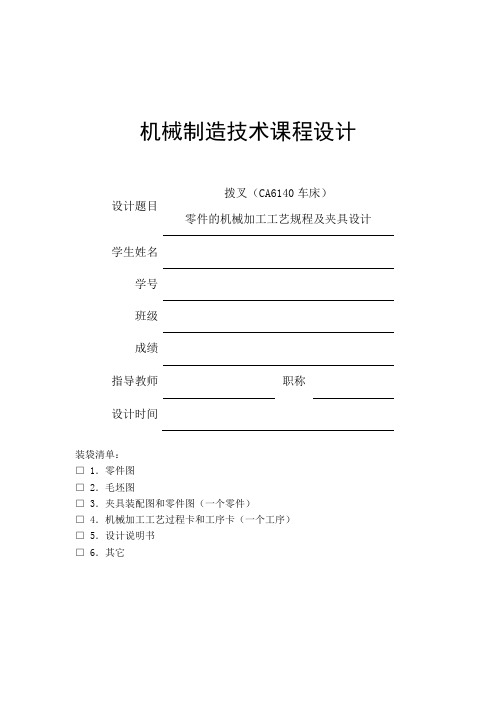

机械制造技术课程设计拨叉(CA6140车床)设计题目零件的机械加工工艺规程及夹具设计学生姓名学号班级成绩指导教师职称设计时间装袋清单:□ 1.零件图□ 2.毛坯图□ 3.夹具装配图和零件图(一个零件)□ 4.机械加工工艺过程卡和工序卡(一个工序)□ 5.设计说明书□ 6.其它目录序言...................................................... (1)1.零件的分析 (1)1.1.零件的作用 (1)1.2.零件的技术要求 (1)1.3.零件的工艺分析 (2)2.工艺规程的设计 (2)2.1.确定毛坯的制造形式 (2)2.2.基面的选择 (2)2.3.制定工艺路线 (3)2.4.机械加工余量工序尺寸及毛坯尺寸的确定........ (4)2.5.确立切削用量及基本工时 (5)3.夹具设计 (12)3.1.问题的提出 (12)3.2.夹具设计 (12)4.参考文献 (14)5.小结 (14)序言机械制造技术课程设计是我们学习了机械制造技术基础课程以及其他的基础课程的基础上进行的.这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习,也是一次理论联系实际的训练,因此,它在我们四年的大学生活中占有重要的地位。
我希望能通过这次课程设计对自己未来将从事的工作进行一次适应性训练,从中锻炼自己分析问题、解决问题的能力。
由于能力所限,设计尚有许多不足之处,恳请老师给予指导。
1.零件的分析1.1.零件的作用:题目给定的零件是CA6140拨叉(见附图1)它位于车床变速机构中,主要起换档,使主轴回转运动按照工作者的要求进行工作。
宽度为30+0.0120mm的面寸精度要求很高,因为在拨叉拔动使齿轮滑移时如果该面的尺寸精度不高或间隙很大时,滑移齿轮将得不到很高的位置精度。
所以,宽度为30+0.012mm的面和滑移齿轮的配合精度要求很高。
1.2零件的技术要求拨叉零件技术要求表加工表面尺寸及偏差(mm)公差及精度等级表面粗糙度(Ra)形位公差/mmΦ25孔左端面75×40 3.2∥0.10AΦ5锥孔 5Φ22孔22 H12 1.6Φ25孔25 H7 1.680×30 3.2螺纹孔顶面M8螺孔42×18H11 3.2铣18H11槽1.3.零件的工艺分析:CA6140拨叉共有三组加工表面:1.3.1.Φ25mm的孔,以及Φ25mm的圆柱两端面,其主要加工表面为Φ25mm 的通孔。
1.零件的工艺性分析1.1拨叉的用途题目所给的零件是CA6140车床的拨叉。
它位于车床变速机构中,主要起换档,使主轴回转运动按照工作者的要求工作,获得所需的速度和扭矩的作用。
宽度为30mm的面寸精度要求很高,因为在拨叉拔动使滑移齿轮时如果槽的尺寸精度不高或间隙很大时,滑移齿轮得不到很高的位置精度。
所以,宽度为30mm的面的槽和滑移齿轮的配合精度要求很高。
1.2拨叉的技术要求加工表面尺寸及偏差mm公差及精度等级表面粗糙度Ram形位公差mm拨叉左端面80 3.2拨叉上表面30 3.2 ∥0.10 A花键小径φ22+0.021IT7花键大径φ25+0.021IT7 1.6通槽上底面35 6.3通槽内侧面18+0.11 3.2 ⊥0.08 A 通槽下底面352×M8通孔φ8φ5锥孔配件φ51.3审查拨叉的工艺性分析零件图可知,该拨叉形状、结构比较简单,通过铸造毛坯可以得到基本形状,减少了加工工序,又节约了材料。
除了拨叉上表面外,其余表面加工精度较低,不需要高精度机床加工,通过铣削、钻床等车床的粗加工就可以达到加工要求;而主要工作表面----拨叉上表面虽然加工精度较高,但也可以在正常的生产条件下,采用经济的方法保质保量的加工出来。
由此可以见,该零件的工艺性较好。
2.确定毛坯、绘制毛坯简图2.1选择毛坯零件的材料为HT200,灰铸铁生产工艺简单,铸造性能优良,考虑到零件需加工表面少,精度要求不高,有强肋,且工作条件不差,既无交变载荷,又属于间歇工作,故选用金属型铸件,以满足不加工表面的粗糙度要求及生产要求。
零件形状简单,因此毛形状需要与零件的形状尽量接近,又因内花键较小,因此不可直接铸出。
2.2确定毛坯尺寸公差和机械加工余量2.1.1 公差等级由拨叉的功用和技术要求,确定该零件的公差等级为IT10。
2.2.2 铸件重量已知机械加工后波插件的重量为0.84kg,由此可初步估计机械加工前铸件毛坯的重量为1kg。
机械制造工艺学课程设计说明书设计题目:CA6140拨叉机械加工工艺规程及夹具设计(831007)设计者:仇恒坦王云楠谭逢津高钦指导教师:何国旗2011年12月26日机械制造工艺学课程设计任务书题目:CA6140拨叉加工工艺规程及夹具设计内容:1、零件图 1张2、毛坯图 1张3、机械加工工艺规程 1张4、夹具结构设计装配图 1张5、夹具结构设计零件图 1张6、课程设计说明书 1份班级:机设093学生:仇恒坦王云楠谭逢津高钦指导教师:何国旗2011年12月19日序言通过工艺及夹具设计,汇总所学专业知识如一体(如《公差于配合》、《机械设计》、《金属切削机床》、《机械制造工艺》等)。
让我们对所学的专业课得以加强和巩固、复习及实用,在理论与实践上有机结合;使我们对各科的作用更加深刻的熟悉与理解,并为以后的实际工作奠定坚实的基础!就我个人而言,我希望能通过这次课程设计对自己未来将从事的工作进行一次适应性训练,从中锻炼自己分析问题、解决问题的能力,为自己以后生活打下一个良好的基础。
由于能力所限,设计尚有许多不足之处,恳请各位老师给予指导。
设计内容:(1)画零件图(2)绘制毛坯图(3)填写机械加工工艺过程综合卡片(4)选择夹具设计方案(5)绘制某一工序夹具草图及零件图(6)编写课程设计说明书原始资料:拨叉零件图831007,生产纲领为100000件/年。
一、分析零件图(一)零件作用拨叉是传动系统中用来拨动滑移齿轮,以实现系统调速、转向的零件。
其小头通过与轴的过盈配合来传递凸轮曲线槽传来的运动;大头的内部突起处与滑移齿轮的凹槽配合。
(二)零件的工艺分析1、零件选用材料为HT200,俗称灰口铸铁。
灰铸铁生产工艺简单,铸造性能优良,但塑性较差,脆性高,不适合磨削。
2、该零件主要加工表面及技术要求分析如下:(1)、零件上端面及孔φ50H13的上下端面与孔φ22H7的垂直度公差等级为9-10级。
表面粗糙度为Ra≤3.2um。
常熟理工学院工艺设计课程设计——CA6140车床拨叉831007学院名称:常熟理工学院专业:机械设计制造及其自动化班级:姓名:学号:指导教师姓名:指导教师职称:2012年06月目录一.零件的分析…………………………………………………………………………(一)零件的作用…………………………………………………………………………(二)零件的工艺分析…………………………………………………………………二.工艺规程设计(一)确定毛坯的制造形式……………………………………………………………(二)基面的选择………………………………………………………………………(三)制定工艺路线……………………………………………………………………(四)机械加工余量、工序尺寸及毛坯尺寸的确定………………………………(五)确定切削用量及基本工时设计总结……………………………………………………………………………………参考文献……………………………………………………………………………………一、零件的分析(一)零件的作用题目所给的零件是CA6140车床上的拨叉,他位于车床变速箱内。
主要作用是用于车床的变速起换档作用,使主轴回转运动按照工作者的要求工作,获得所需的速度和扭矩。
零件上方的Ф40孔与操纵机构相连,二下方的Ф55半孔则是用于与所控制齿轮所在的轴接触。
通过上方的力拨动下方的齿轮变速。
两件零件铸为一体,加工时分开。
(二)零件的工艺分析需要加工的表面:零件的材料为HT200,灰铸铁生产工艺简单,铸造性能优良,但塑性较差、脆性高,不适合磨削,为此以下是拨叉需要加工的表面以及加工表面之间的位置要求:1.以Ф22mm为中心的加工表面这一组加工表面包括:Ф22mm的孔,上下表面,孔壁上Ф8mm的锥孔,M8的螺纹孔。
2.以Ф55为中心的加工表面这一组加工表面包括: Ф55mm的孔及其上下表面。
3.加工表面之间的位置精度大头半圆孔两端面与小头孔中心线的垂直度误差为0.07mm,小头孔上端面与其中心线的垂直度误差为0.05mm。
CA6140车床拨叉831003(小批量)课程设计说明书学院:汽车与机械工程学院专业:机械设计制造及其自动化姓名:沈胜安学号:201421030503指导老师:李旭宇课程:机械制造技术基础2016.121.零件分析1.1零件的作用题目所给的零件是CA6140车床的拨叉。
它位于车床变速机构中,主要起换档,使主轴回转运动按照工作者的要求工作,获得所需的速度和扭矩的作用。
宽度为30mm的面寸精度要求很高,因为在拨叉拔动使滑移齿轮时如果槽的尺寸精度不高或间隙很大时,滑移齿轮得不到很高的位置精度。
所以,宽度为30mm 的面的槽和滑移齿轮的配合精度要求很高。
1.2零件材料零件的材料为HT200,灰铸铁生产工艺简单,铸造性能优良,考虑到零件需加工表面少,精度要求不高,有强肋,且工作条件不差,既无交变载荷,又属于间歇工作,故选用金属型铸件,以满足不加工表面的粗糙度要求及生产要求。
1.3零件的工艺分析分析零件图可知,该拨叉形状、结构比较简单,通过铸造毛坯可以得到基本形状,减少了加工工序,又节约了材料。
除了拨叉上表面外,其余表面加工精度较低,不需要高精度机床加工,通过铣削、钻床等车床的粗加工就可以达到加工要求;而主要工作表面----拨叉上表面虽然加工精度较高,但也可以在正常的生产条件下,采用经济的方法保质保量的加工出来。
由此可以见,该零件的工艺性较好。
1.4主要加工表面加工表面尺寸及偏差mm公差及精度等级表面粗糙度R am形位公差mm拨叉左端面80 3.2拨叉上表面30 3.2 ∥0.10 A花键小径φ22+00.021IT7花键大径φ25+00.021IT7 1.6通槽上底面35 6.3通槽内侧面18+00.11 3.2 ⊥0.08 A 通槽下底面352×M8通孔φ8φ5锥孔配件φ51.5确定生产类型经老师给定题目,确定为小批量生产。
2.确定毛坯、绘制毛坯简图2.1选择毛坯零件的材料为HT200,灰铸铁生产工艺简单,铸造性能优良,考虑到零件需加工表面少,精度要求不高,有强肋,且工作条件不差,既无交变载荷,又属于间歇工作,故选用木模手工砂型铸件,以满足不加工表面的粗糙度要求及生产要求。
拨叉ca6140课程设计831007一、教学目标本节课的教学目标是使学生掌握拨叉CA6140的相关知识,能够理解其结构、功能和操作方法。
具体目标如下:知识目标:学生能够描述拨叉CA6140的基本结构,了解其工作原理,掌握其操作方法和维护技巧。
技能目标:学生能够独立完成拨叉CA6140的基本操作,能够对其进行简单的故障排查和维修。
情感态度价值观目标:学生能够认识到拨叉CA6140在机械制造中的重要性,培养对其的兴趣和热情,树立正确的职业观念。
二、教学内容本节课的教学内容主要包括以下几个部分:1.拨叉CA6140的基本结构:介绍拨叉CA6140的各个组成部分,包括拨叉本体、拨叉轴、拨叉齿等。
2.拨叉CA6140的工作原理:讲解拨叉CA6140的工作原理,包括拨叉的运动机制、传动方式等。
3.拨叉CA6140的操作方法:教授学生如何正确操作拨叉CA6140,包括启动、停止、调整等基本操作。
4.拨叉CA6140的维护技巧:讲解如何对拨叉CA6140进行日常维护,以保证其正常运行。
三、教学方法为了提高教学效果,本节课将采用多种教学方法相结合的方式进行:1.讲授法:教师通过讲解拨叉CA6140的基本结构、工作原理等理论知识,使学生掌握相关概念。
2.演示法:教师通过现场演示拨叉CA6140的操作方法,使学生能够直观地了解其使用技巧。
3.实践法:学生分组进行实操,亲自动手操作拨叉CA6140,提高其实际操作能力。
4.讨论法:学生在教师的引导下,针对拨叉CA6140的操作过程中遇到的问题进行讨论,共同探讨解决方案。
四、教学资源为了保证教学的顺利进行,教师需准备以下教学资源:1.教材:为学生提供拨叉CA6140的相关理论知识,以便学生课前预习和课后复习。
2.实物模型:展示拨叉CA6140的实物模型,帮助学生更直观地了解其结构。
3.多媒体课件:制作多媒体课件,通过动画、图片等形式展示拨叉CA6140的工作原理和操作方法。
2、设计具体内容2.1、零件的作用题目所给的零件是CA6140车床的拨叉。
它位于车床变速机构中,主要起换档,使主轴回转运动按照工作者的要求工作,获得所需的速度和扭矩的作用。
零件上方的φ22孔与操纵机构相连,而下方的φ55mm 半孔则是用于与所控制齿轮所在的轴接触。
通过上方的力拨动下方的齿轮变速。
两件零件铸为一体,加工时分开。
2.2、零件的工艺分析零件的材料为HT200,灰铸铁生产工艺简单,铸造性能优良,但塑性较差、脆性高,不适合磨削,为此以下是拨叉需要加工的表面以及加工表面之间的位置要求: 1)需要加工的表面:a.小孔的上端面、大孔的上下端面;b.小头孔0.02122+-Φmm 以及与此孔相通的8Φmm 的锥孔、8M 螺纹孔; c.大头半圆孔55Φmm ; 2)位置要求:小头孔上端面与小头孔中心线的垂直度误差为0.05mm 、大孔的上下端面与小头孔中心线的垂直度误差为0.07mm 。
由上面分析可知,可以粗加工拨叉底面,然后以此作为粗基准采用专用夹具进行加工,并且保证位置精度要求。
再根据各加工方法的经济精度及机床所能达到的位置精度,并且此拨叉零件没有复杂的加工曲面,所以根据上述技术要求采用常规的加工工艺均可保证。
2.3、 工艺规程设计 2.3.1、确定毛坯的制造形式零件材料为HT200。
考虑到零件在机床运行过程中所受冲击不大,零件结构又比较简单,生产类型为大批生产,故选择铸件毛坯。
选用铸件尺寸公差等级CT9级,已知零件的质量是1.0Kg/个,所以初步确定工艺安排为:加工过程工序划分阶段;工序适当集中;加工设备以通用设备为主,大量采用专用工装。
2.3.2、基面的选择基面的选择是工艺规程设计中的重要工作之一。
基面选择得正确与合理,可以使加工质量得到保证,生产效率得以提高。
否则,加工工艺过程中会问题百出,更有甚者,还会造成大批报废,使生产无法正常进行。
(1)粗基准的选择:以零件的底面为主要的定位粗基准,以两个小头孔外圆表面为辅助粗基准。
这样就可以达到限制五个自由度,再加上垂直的一个机械加紧,就可以达到完全定位。
(2)精基准的选择:考虑要保证零件的加工精度和装夹准确方便,依据“基准重合”原则和“基准统一”原则,以粗加工后的底面为主要的定位精基准,以两个小头孔内圆柱表面为辅助的定位精基准。
当设计基准和工序基准不重合时,应该进行尺寸换算,这在以后还要专门的计算,此处不再重复。
2.3.3、制定工艺路线制定工艺路线的出发点,应当是使零件的几何形状、尺寸精度及位置精度等技术要求能得到合理的保证。
在生产纲领已确定为大批生产的条件下,可以考虑采用万能性机床配以专用的夹具,并尽量使工序集中来提高生产率。
除此之外,还应当考虑经济效果,以便使生产成本尽量下降。
选择零件的加工方法及工艺路线方案如下:a.工艺路线方案一工序Ⅰ粗铣Ф40mm孔的两头的端面,Ф73mm孔的上下端面。
工序Ⅱ精铣Ф40mm孔的两头的端面,Ф73mm孔的上下端面。
工序Ⅲ粗镗、半精镗、精镗Ф55mm孔至图样尺寸。
工序Ⅳ钻、扩、铰两端Ф22mm孔至图样尺寸。
工序Ⅴ钻M8的螺纹孔,钻Ф8的锥销孔钻到一半,攻M8的螺纹。
工序Ⅵ铣断保证图样尺寸。
工序Ⅶ去毛刺,检查。
b.工艺路线方案二工序Ⅰ粗铣Ф40mm孔的两头的端面。
工序Ⅱ钻、铰两端Ф22mm孔之图样尺寸。
工序Ⅲ粗铣中间孔上端面至Ф25mm,周径至Ф71mm;粗铣中间孔下端面至22mm,周径至Ф71mm;工序Ⅳ精铣两头孔的端面至50mm;精铣中间孔上端面至25mm,周径至Ф73mm;精铣中间孔下端面至周径至Ф73mm;工序Ⅴ粗镗、半精镗、精镗Ф55mm孔至图样尺寸。
工序Ⅵ钻Ф8mm的锥销孔钻到一半,然后与轴配做钻通,再钻M8x1mm的螺纹孔,攻M8x1mm的螺纹。
工序Ⅶ铣断保证图样尺寸工序Ⅷ去毛刺,检查。
c. 工艺方案的比较与分析上述两个工艺方案的特点在于:方案一是先加工完与Ф22mm的孔有垂直度要求的面再加工孔。
而方案二悄悄相反,先是加工完Ф22mm的孔,再以孔的中心轴线来定位加工完与之有垂直度要求的三个面。
方案一的装夹次数少,但在加工Ф22mm的时候最多只能保证一个面定位面与之的垂直度要求。
其他两个面很难保证。
因此,此方案有很大的弊端。
方案二在加工三个面时都是用Ф22mm孔的中心轴线来定位这样很容易就可以保证其与三个面的位置度要求。
这样也体现了基准重合的原则。
很是审美!其他的工序尤为平常简单无需再议。
这样一比较最终的工艺方案为方案二:工序Ⅰ粗铣Ф40mm孔的两头的端面。
工序Ⅱ钻、铰两端Ф22mm孔之图样尺寸。
工序Ⅲ粗铣中间孔上端面至Ф25mm,周径至Ф71mm;粗铣中间孔下端面至22mm,周径至Ф71mm;工序Ⅳ精铣两头孔的端面至50mm;精铣中间孔上端面至25mm,周径至Ф73mm;精铣中间孔下端面至20mm周径至Ф73mm;工序Ⅴ粗镗、半精镗、精镗Ф55mm孔至图样尺寸。
工序Ⅵ钻Ф8mm的锥销孔钻到一半,然后与轴配做钻通,再钻M8x1mm的螺纹孔,攻M8x1mm的螺纹。
工序Ⅶ铣断保证图样尺寸工序Ⅷ去毛刺,检查。
以上工艺过程详见“过程卡”。
2.3.4、选择加工设备和工艺设备a) 机床的选择:工序010为铣平面,可采用X52K立式铣床。
工序020采用Z512台式钻床工序030采用X52K 卧式铣床 工序040采用X52K 卧式铣床 工序050采用T616卧式镗床工序060采用钻床。
多刀具组合机床。
工序070采用铣断机床b) 选择夹具:该拨叉的生产纲领为大批生产,所以采用专用夹具。
c) 选择刀具:在铣床上加工的各工序,采用硬质合金铣刀即可保证加工质量。
d) 选择量具:两小头孔、中间孔均采用极限量规。
e) 其他:对垂直度误差采用千分表进行检测,对角度尺寸利用专用夹具保证,其他尺寸采用通用量具即可。
2.4、 机械加工余量、工序尺寸及毛坯尺寸的确定“CA6140车床拨叉”零件材料为HT200,毛坯重量约为1.0㎏,生产类型为大批生产,采用砂型铸造毛坯。
根据上述原始资料及加工工艺,分别确定各加工表面的机械加工余量、工序尺寸及毛坯尺寸如下:a.外圆表面(Ф40mm 及Ф73mm 外表面)考虑到此表面为非加工表面,其精度为铸造精度CT9即可。
又因它们是对称的两个零件最后还需铣断,故对Ф40mm 的中心轴线的尺寸偏差为120±1.25的范围内。
b. 两小孔0.21022+Φ毛坯为实心,两内孔精度要求界于IT7~IT8之间,参照《实用手册》表8-21确定工序尺寸及余量:钻孔:Ф21.8mm 2Z=21.8mm铰孔:0.21022+Φmm 2Z=0.2mmc.中间孔(Ф55mm 及Ф73mm )中间孔尺寸相对较大可以铸造,根据机械制造工艺设计手册表1-13得:孔的铸造毛坯为Ф49、Ф73的孔是在Ф55孔的基础之上铣削加工得到,其轴向尺寸上下表面距离为30mm ,由于其对轴向的尺寸要求不高,直接铸造得到。
参照《实用手册》表8-95确定Ф73mm 工序尺寸及余量:粗铣:Ф71mm Z=4mm精铣:Ф73mm Z=1mm参照《切屑加工简明实用手册》表8-95确定Ф55mm工序尺寸及余量:粗镗:Ф53mm 2Z=4mm半精镗:Ф54mm精镗:Ф55mmd.螺纹孔及销孔无可非议此销尺寸铸造为实体。
参照《实用手册》表8-70确定钻Ф8螺纹孔和Ф8圆柱销孔及螺纹孔的攻丝。
e.铣断2.5、确定切削用量及基本工时工序Ⅰ粗铣Ф40mm孔的两头的端面。
a. 加工条件工件材料:HT200,硬度190~260HBS,σb=0.16Gpa,铸造。
加工要求:粗铣两头端面至51mm、粗铣大孔端面至30mm。
机床:X52K立式铣床参数。
刀具:涂层硬质合金盘铣刀Ф45mm,选择刀具前角γo =+5°后角αo=8°,副后角αo’=8°,刀齿斜角λs=-10°,主刃Kr=60°,过渡刃Krε=30°,副刃Kr’=5°过渡刃宽bε=1mm。
b.计算切削用量1)铣削深度因为切削量较小,故可以选择ap=2mm,一次走刀即可完成所需长度。
2)计算切削速度按《简明手册》Vc =vpvvevzvpmvov KZuayfXaTqdC算得 Vc =98mm/s,n=439r/min,Vf=490mm/s据X52K立式铣床参数,选择nc =475r/min,Vfc=475mm/s,则实际切削速度Vc=3.14×80×475/1000=1.06m/s,实际进给量为fzc =Vfc/ncz=475/(300×10)=0.16mm/z。
3)校验机床功率查《简明手册》Pcc=1.5kw,而机床所能提供功率为Pcm>Pcc。
故校验合格。
最终确定 ap =2mm,nc=475r/min,Vfc=475mm/s,Vc=1.06m/s,fz=0.15mm/z。
4)计算基本工时 t m =L/ V f =9.4s 。
工序Ⅱ 钻、铰两端Ф22mm 孔之图样尺寸。
a. 加工条件工件材料:HT200,硬度190~260HBS ,σb =0.16Gpa ,铸造。
加工要求:钻孔至Ф21.8mm ,精铰至Ф22mm ,保证孔壁粗糙度Ra=1.6μm 。
机床:Z512台式钻床。
刀具:YG8硬质合金麻花钻Ф21.8mm ,钻头采用双头刃磨法,后角αo =12°、二重刃长度b ε=2.5mm 、横刀长b=1.5mm 、宽l=3mm 、棱带长度mm l 5.11= 、1202=ϕ° 100=α°、30=β°。
YG8硬质合金铰刀Ф22mm 。
b.计算切削用量1)查《简明手册》 r mm f /1.1=。
按钻头强度选择r mm f /75.1= 按机床强度选择r mm f /53.0=, 最终决定选择机床已有的进给量r mm f /1.1= 。
2)钻头磨钝标准及寿命后刀面最大磨损限度(查《简明手册》)为0.5~0.8mm ,寿命min 60=T . 3)切削速度查《简明手册》 r mm v c /12= 修正系数 0.1=TV K 0.1=MV K 0.1=tv K 0.1=Kxv0.11=v K 10=apv K 故r mm v c /12=。
min /46510000r d vn s ==π 查《简明手册》机床实际转速为min /460r n c =。
故实际的切削速度s m n d v sc /52.010000==π。
4) 计算基本工时s nf L t m 745.12721030=⨯+==由于所有工步所用工时很短,所以使得切削用量一致,以减少辅助时间。
钻和精铰的切削用量如下:钻孔: min /460r n = r mm f /1.1= s m v c /52.0= mm d 8.210=。
