装修设计师图纸审核规范(新改)

设计师图纸审核规范一、制度目的及试用范围1、制度目的：为加强设计师制图的规范化管理，提高设计质量和标准，强化公司的精品意识，根据现阶段家庭室内装饰行业的实际情况，遵循建筑制图规范的原则，特针对设计师制定本规定。

2、适用范围：本制度适用于元洲北京公司各运营部设计师制图规范性的管理。

二、负责部门1、本制度由研发中心制定，工程部负责执行，相关部门配合执行。

三、制度内容3.1 图纸内容要求3.1.1方案图设计要求序号图纸名称图纸要求1 平面布置图注明图内设计的各种物件与建筑之间的尺寸，物件自身的尺寸。

所注尺寸之和应与总图纸尺寸相符。

2 天花平面图注明天花内灯具位置布置尺寸，天花变化部位尺寸。

3 主要剖面图要按建筑标高绘制装修剖面图，注明所剖部分尺寸，尺寸总合与整体建筑标高相符。

4 主要立面图图中注明所设计内容、形式的主要尺寸。

5 主要部位效果图6 家装工程设计方案附室内空气污染控制达标预评价计算书。

7提供材料样品（1）电气设备及灯具选用应有规格、型号。

（2）选用的厨房设备、卫生洁具8 图纸及材料装订以上图纸用公司统一的封面及图纸样式装订成册3.1.2施工图设计要求序号说明要求1 图纸封面元洲统一图纸封面2 图纸目录图纸目录必须标有正投影图的图号、图名、图幅、备注。

图号是按图纸编排顺序，从施工设计说明及要求规范开始编号。

3施工图设计说明及要求规范1.设计范围：工程项目名称、户型、地点等。

2.设计说明：包括设计定位、风格、概念、元素。

以便让业主明确装修的主方向。

3.图纸说明：4.设计要求及相应规范：根据设计内容寻找相应的国家规范要求进行说明并严格执行。

具体内容如下：防火（1）室内装饰设计必须遵守有关建筑防火规范，对防火设施及设备的装饰必须首先满足使用方便、开启顺利的要求。

（2）装饰材料应使用耐燃或不燃材质，木制品必须涂刷防火涂料。

（3）电气设计必须注意防火，天花及物件内的电气配件注明防火的外护材料。

室内环保设计（1）必须满足建设部颁发的《民用建筑室内环境污染控制规范》的要求。

一、智能化设计图纸审核制度为了确保工程项目的图纸设计质量，在设计图纸完成后，严格遵守公司设计图纸和技术文件的设计质量评审制度，坚持三级审核制度，由图纸设计师自审自查、设计组长二次审核、项目经理和总工三级审核，确保每个项目图纸设计质量。

评审过程中应做好图纸审核记录单，确保内审过程中的差、错、漏等问题和错误均已调整。

第一条、各设计人员对完成的图纸依据公司《图纸内审要点》进行图纸自检、自查，审核图纸编号、图纸目录、设计说明、系统图、平面图、大样图等出现的差、错、漏等问题。

并结合本工程前期沟通的过程资料，如最新国标规范、、当地地标、当地技防要求、甲方设计任务书、智能化建议配置表、设计汇报方案、会议纪要、甲方集采产品设计要求等等进行与图纸的复核，检查是否有错漏碰缺等现象，并及时更正，做好记录。

自检、自查审核完毕后，提交组长自审图纸及自审审查记录表；第二条、设计组长对自审图纸进行二次审核，对复核已完成的自审图纸中差、错、漏等问题进行记录，转给图纸设计师及时进行更正。

设计组长对图纸中涉及到与其他专业配合的部分及时进行沟通，如智能化图纸所需的控制室电量容量电气专业复核是否满足、增补智能化楼座管路预留预埋的提资甲方或电气设计院是否已变更下发、电梯随缆的预留是否满足智能化配置、室外景观和小市政是否会叠图需要智能化配合调整点位以及后期是否会有BIM单位介入调整桥架以及室外路由等内容，将所需新资料提交图纸设计师及时进行调整，确保智能化图纸满足指导招投标及施工需求；第三条、设计组长依据甲方需求及招标范围，调整设计说明界面划分范围，避免交叉界面漏项导致后期变更。

第四条、设计组长复核设计师已调整的二审图纸，并签署审核意见。

二审通过的图纸以及图纸审核意见表一并交由项目经理及总工进行三级审核。

第五条、未经项目经理和总工签署三级审核意见的图纸，不得发送甲方和提交出图计划。

项目经理和总工对图纸在设计过程中的技术支持的新技术、新工艺进行校核，确保设计成果已落位，满足设计方案阶段甲方确认的需求。

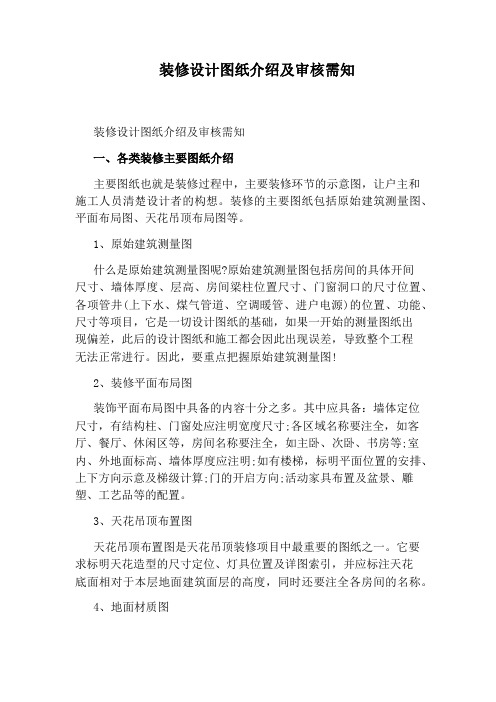

装修设计图纸介绍及审核需知装修设计图纸介绍及审核需知一、各类装修主要图纸介绍主要图纸也就是装修过程中，主要装修环节的示意图，让户主和施工人员清楚设计者的构想。

装修的主要图纸包括原始建筑测量图、平面布局图、天花吊顶布局图等。

1、原始建筑测量图什么是原始建筑测量图呢?原始建筑测量图包括房间的具体开间尺寸、墙体厚度、层高、房间梁柱位置尺寸、门窗洞口的尺寸位置、各项管井(上下水、煤气管道、空调暖管、进户电源)的位置、功能、尺寸等项目，它是一切设计图纸的基础，如果一开始的测量图纸出现偏差，此后的设计图纸和施工都会因此出现误差，导致整个工程无法正常进行。

因此，要重点把握原始建筑测量图!2、装修平面布局图装饰平面布局图中具备的内容十分之多。

其中应具备：墙体定位尺寸，有结构柱、门窗处应注明宽度尺寸;各区域名称要注全，如客厅、餐厅、休闲区等，房间名称要注全，如主卧、次卧、书房等;室内、外地面标高、墙体厚度应注明;如有楼梯，标明平面位置的安排、上下方向示意及梯级计算;门的开启方向;活动家具布置及盆景、雕塑、工艺品等的配置。

3、天花吊顶布置图天花吊顶布置图是天花吊顶装修项目中最重要的图纸之一。

它要求标明天花造型的尺寸定位、灯具位置及详图索引，并应标注天花底面相对于本层地面建筑面层的高度，同时还要注全各房间的名称。

4、地面材质图地面材质图，顾名思义是关于地面材质的任何内容的。

它标明需要铺设的地面材料种类、地面拼花、材料尺寸及不同材料分界线。

5、配电系统图6、建筑改建平面图建筑改建平面图是根据设计方案将需要改动结构的墙体在图纸上标明的标识，比较常见的表示方法是在图纸上可以用虚线表示需要拆除的墙体，深色表示改建的墙体。

7、强弱电布置图强弱电布置图是关于居室内部所有强电和弱电的布置的。

房间里所有开关的`位置，及每个开关所控制的电器、灯源。

8、给水走向图给水走向图是关于厨房、卫生间等处的给排水线路的布置图、给水管道的管径尺寸、取水位置及高度、管线排布系统等是该图的重点。

装修工程图纸审核合同书甲方：（甲方名称）地址：（甲方地址）联系人：（甲方联系人）电话：（甲方电话）乙方：（乙方名称）地址：（乙方地址）联系人：（乙方联系人）电话：（乙方电话）鉴于甲方拟进行装修工程，并委托乙方进行图纸审核工作，双方本着互惠互利的原则，达成如下合作协议：一、任务内容1. 乙方应根据甲方提供的装修工程图纸，进行详细的审核工作。

包括但不限于图纸的合理性、准确性、建筑法规的合规性、安全性、美观性等方面的审核。

2. 乙方应在收到图纸后的三个工作日内完成审核，并及时向甲方提出意见和建议。

3. 审核完成后，乙方应将审核结果书面报告交付给甲方。

二、工作期限1. 本协议自双方签署之日起生效，有效期为一年。

2. 双方可协商续签。

若双方未能在协议到期前达成续签协议，本协议自动失效。

三、费用及支付方式1. 甲方应向乙方支付图纸审核费用，具体金额为每张图纸（A1纸）XX元。

2. 甲方应在收到乙方审核结果报告的七个工作日内支付审核费用。

3. 付款方式为银行转账，甲方将支付凭证发送至乙方指定的电子邮箱。

四、保密条款1. 双方应对在合作过程中涉及到的商业秘密和机密信息保密，未经对方书面许可，不得向任何第三方披露。

2. 未经对方书面许可，任何一方不得将另一方的商业秘密和机密信息用于其他商业目的。

五、违约责任1. 一方未履行本协议约定的义务，应向对方支付违约金，违约金金额为履行合同价款的30%。

2. 若一方连续违约三次或因严重违约导致合作无法继续进行，对方有权单方解除本协议，并有权要求违约方承担相应的法律责任。

六、适用法律和争议解决1. 本协议适用中华人民共和国法律。

2. 因本协议引起的或与本协议有关的任何争议，双方应协商解决；如协商不成，双方同意提交至乙方所在地的人民法院解决。

七、其他条款1. 本协议一式两份，甲方和乙方各执一份，具有同等法律效力。

2. 本协议经双方盖章后生效。

甲方：乙方：公司名称：公司名称：签字：签字：日期：日期：。

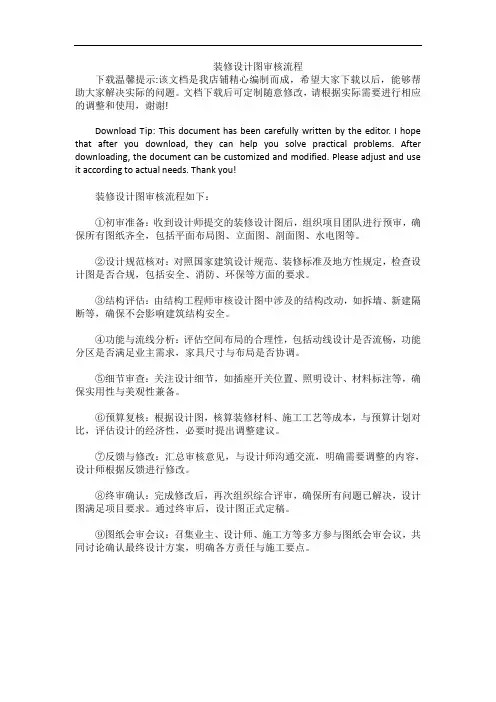

装修设计图审核流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!Download Tip: This document has been carefully written by the editor. I hope that after you download, they can help you solve practical problems. After downloading, the document can be customized and modified. Please adjust and use it according to actual needs. Thank you!装修设计图审核流程如下：①初审准备：收到设计师提交的装修设计图后，组织项目团队进行预审，确保所有图纸齐全，包括平面布局图、立面图、剖面图、水电图等。

②设计规范核对：对照国家建筑设计规范、装修标准及地方性规定，检查设计图是否合规，包括安全、消防、环保等方面的要求。

③结构评估：由结构工程师审核设计图中涉及的结构改动，如拆墙、新建隔断等，确保不会影响建筑结构安全。

④功能与流线分析：评估空间布局的合理性，包括动线设计是否流畅，功能分区是否满足业主需求，家具尺寸与布局是否协调。

⑤细节审查：关注设计细节，如插座开关位置、照明设计、材料标注等，确保实用性与美观性兼备。

⑥预算复核：根据设计图，核算装修材料、施工工艺等成本，与预算计划对比，评估设计的经济性，必要时提出调整建议。

⑦反馈与修改：汇总审核意见，与设计师沟通交流，明确需要调整的内容，设计师根据反馈进行修改。

⑧终审确认：完成修改后，再次组织综合评审，确保所有问题已解决，设计图满足项目要求。

通过终审后，设计图正式定稿。

⑨图纸会审会议：召集业主、设计师、施工方等多方参与图纸会审会议，共同讨论确认最终设计方案，明确各方责任与施工要点。

品牌装修图纸审核范围0：品牌施工装修图纸。

效果图，平面尺寸图，天花灯具图，电路图，地板图、立面/切面图（含材料说明）1：装修档次及风格。

品牌会根据商场的级别与市场地位给出不同的装修级别及风格，我方在审核图纸中要考虑品牌是否依照我司的定位及要求给出相应的装修档次，并与品牌一级店铺装修做出相应对比，保证我司柜位装修的形象。

2：柜位尺寸。

我方必须有柜位准确的尺寸，便于与品牌方复核的尺寸进行对比，对有差异的部分进一步进行现场核对。

3：道具高度。

根据我司各楼层的品牌定位，不同楼层或不同业种高柜及中岛道具高度各不相同：如二楼服装柜位高柜限高2700mm（如A/J2400mm）；女鞋区高柜标高2400mm；中岛配饰区高柜1800mm，玻璃柜中岛限制于1200—1350mm。

另如一楼部分精品柜位道具高至天花顶部，可根据各楼层统一的柜位高度规范进行审核。

4：隔墙及地板退缩。

我商场为增强动线视觉宽度及柜与柜之间的通透性，会根据不同位置及不同业种对柜位之间的隔墙进行退缩，如二楼A/J与7 FAM之间隔墙退缩2400mm，商场地板滚边800mm；鞋区边厅柜与柜之间隔墙退缩800mm，地板滚边800mm。

5：公共造型。

各楼层动线两侧柜与柜之间隔墙前端或柱体面会设置公共造型，在审核图纸中应考虑柜位道具与造型的衔接。

禁止品牌挪动或修改商场公共造型。

6：电量要求。

根据不同的业种及品牌性，品牌可使用的电量不同：如精品为75W/平方；服装边厅50W/平方；中岛柜位35W/平方；中岛配饰玻璃柜50W/平方。

7：天花要求。

A：根据商场的整体装修风格，会设定是否允许品牌设计吊楣（门楣）。

B：品牌需设计柜位天花灯具图供我方审核，应考虑品牌灯具与我司的天花灯具、出风口、喷淋、感烟报警器等是否重叠或接近天花上的消防设施、灯具品牌是否符合我司要求。

（灯具及电线等要求参考《丹尼斯百货装修施工规范修订版》）C：我司装修规范要求：不允许使用轨道灯。

D：另中岛一般不允许品牌在天花加灯，如需要须向公司特殊报批。

室内设计施工图纸要点审核确认表室内设计施工图纸是建筑室内装修工程的灵魂，它承载了设计师的创意与理念，也决定了室内空间的布局与使用功能。

因此，对室内设计施工图纸进行要点审核确认，是确保工程质量和满足客户需求的重要环节。

本文将介绍室内设计施工图纸要点审核确认表的相关内容。

审核图纸是否齐全，是否涵盖了所有需要设计的空间和部位。

审核图纸是否符合规范要求，例如图幅大小、线型、标注等。

审核图纸内容是否完整，是否缺少必要的设计说明、材料表、施工图等。

审核设计是否符合人体工程学原理，是否满足人们的使用需求。

审核材料选用是否符合设计要求，是否满足质量标准。

审核材料颜色、纹理、质感是否与整体设计风格协调。

审核材料选用是否考虑到环保性能和使用寿命。

审核施工工艺是否符合规范要求，是否满足施工质量标准。

审核施工工艺是否考虑到实际施工条件和施工难度。

审核设计是否采用合理的节能措施，如采光、通风、保温等。

审核设计是否考虑到环保性能，如材料环保、能源节约等。

审核图纸深度是否达到规范要求，例如细节设计是否完善。

审核图纸深度是否满足施工需求，例如节点大样图是否详细。

审核图纸是否符合预算要求，是否存在超出预算的设计内容。

审核图纸是否考虑到安全因素，如电器线路设计、消防通道等。

总结：室内设计施工图纸要点审核确认表是确保室内装修工程质量和满足客户需求的重要工具。

通过对图纸完整性、设计合理性、材料选用、施工工艺、节能环保和图纸深度等方面的审核确认，可以有效地发现并解决设计中存在的问题，从而保证工程的顺利进行和客户的满意度。

在工程项目中，初步设计图纸的审核是一个极其重要的环节。

这个过程涵盖了对项目概念的理解，对设计方案的评估，以及对潜在问题和解决方案的探索。

本文将详细讨论初步设计图纸要点审核的各个重要方面。

初步设计图纸审核的第一步是确保所有团队成员都充分理解项目的目标和概念。

这包括对项目的整体理解，如项目的规模、性质、用途、预算等。

只有当所有人都对项目有一个统一的理解时，才能保证后续的工作不会偏离方向。

(完整版)装修图纸确认单1. 背景在装修项目进行中，装修设计图纸的准确性对于项目的顺利进行起着至关重要的作用。

为确保图纸与实际装修需求相符，需要与设计师进行图纸确认，并保留相关记录，以便日后参考。

2. 目的本文档的目的是确认装修图纸的准确性，并在确认后提供给相关项目人员，以便进行后续的装修施工。

3. 图纸确认流程以下是图纸确认的具体流程：3.1 提交图纸设计师根据业主的需求和要求，制作装修图纸，并将其提交给业主或相关项目负责人。

3.2 审查图纸业主或相关项目负责人收到图纸后，仔细审查图纸内容，判断其是否符合装修要求。

3.3 反馈意见如发现图纸中存在不符合要求的地方，业主或相关项目负责人应立即向设计师提出修改意见，并详细说明修改的细节和要求。

3.4 图纸修改设计师在接收到修改意见后，按照要求进行图纸的修改，并将修改后的图纸提交给业主或相关项目负责人。

3.5 图纸确认业主或相关项目负责人收到修改后的图纸后，再次进行审查，并与设计师进行确认。

如确认无误，则正式签署图纸确认单。

4. 图纸确认内容图纸确认单应包括以下内容：- 项目名称：装修项目的具体名称。

- 业主姓名：装修项目的业主姓名。

- 图纸名称：装修图纸的具体名称。

- 图纸编号：装修图纸的唯一标识码。

- 图纸修改说明：详细说明对图纸进行的修改内容。

- 图纸确认日期：图纸最终确认的日期。

- 签字：业主或相关项目负责人的签字确认。

5. 保存和存储装修图纸确认单应妥善保存并存储在装修项目档案中，以备日后查阅参考。

6. 其他注意事项- 确认过程中，请注意核对图纸中的尺寸、设计要求、材料规格等是否符合项目要求。

- 如有需要，可以在图纸确认单上附加其他相关文件，如装修合同或附件。

- 请确保图纸确认单中的内容准确无误，以免给后续的装修施工带来不必要的麻烦和成本。

7. 结论通过图纸确认单的填写和签署，可以确保装修图纸的准确性，减少后续装修过程中的纠纷和错误发生。

本文档应在装修项目开始前进行编写，并在图纸确认过程中始终保持更新和完善。
