图纸审核流程及要求

设计文件图纸审查制度一、总则为了确保设计文件图纸的质量，规范设计文件图纸的审查工作，提高设计水平，保障工程质量和安全，根据相关法律法规和行业标准，制定本制度。

二、审查范围本制度适用于公司承担的各类工程项目的设计文件图纸的审查工作。

三、审查原则1. 客观公正：审查人员应客观公正地对待审查工作，不受任何外界干扰。

2. 全面细致：审查人员应全面细致地审查设计文件图纸，确保审查质量。

3. 及时高效：审查人员应按照规定的审查时限完成审查工作，提高工作效率。

4. 责任明确：明确审查人员、设计人员和相关部门的责任，确保审查工作的顺利进行。

四、审查内容1. 符合性审查：审查设计文件图纸是否符合国家法律法规、行业标准和公司规定。

2. 完整性审查：审查设计文件图纸是否完整，包括设计说明、图纸、计算书等。

3. 正确性审查：审查设计文件图纸是否正确，包括设计参数、计算公式、图纸表达等。

4. 安全性审查：审查设计文件图纸是否符合工程安全和环境保护的要求。

5. 可行性审查：审查设计文件图纸是否符合现场实际情况，包括施工可行性、经济合理性等。

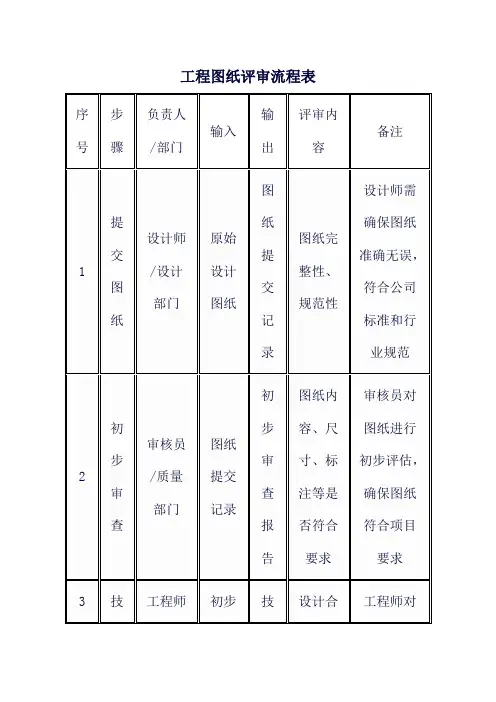

五、审查程序1. 提交审查：设计人员完成设计文件图纸后，应提交给相关部门进行审查。

2. 初步审查：相关部门对设计文件图纸进行初步审查，提出审查意见。

3. 修改完善：设计人员根据审查意见进行修改完善，提交修改后的设计文件图纸。

4. 最终审查：相关部门对修改后的设计文件图纸进行最终审查，出具审查意见。

5. 批准实施：设计文件图纸经审查合格后，由相关部门批准实施。

六、审查组织1. 设立审查小组：公司应设立设计文件图纸审查小组，负责组织、协调和监督审查工作。

2. 审查人员：审查人员应具备相关专业知识和工作经验，熟悉国家法律法规、行业标准和公司规定。

3. 审查会议：审查小组应定期召开审查会议，讨论审查意见和修改方案。

七、审查责任1. 设计人员责任：设计人员应按照审查意见进行修改完善，对设计文件图纸的质量负责。

方案设计图纸要点审核在建筑工程、机械制造、室内设计等众多领域中，方案设计图纸是将创意和构想转化为具体可实施的重要文件。

对于这些图纸的审核，是确保项目顺利进行、质量得到保障以及避免后续出现问题的关键环节。

接下来，让我们详细探讨一下方案设计图纸要点审核的相关内容。

一、明确审核目的审核方案设计图纸的首要目的是验证其是否符合项目的需求和目标。

这包括功能要求、性能指标、安全标准等方面。

例如，在建筑设计中，要确保图纸所规划的空间布局能够满足使用者的活动需求，并且符合建筑规范中的安全疏散要求；在机械设计中，要保证零件的尺寸和公差能够使机器正常运转，达到预期的工作性能。

二、审核的主要内容1、准确性尺寸标注：检查图纸上的尺寸标注是否清晰、准确，有无遗漏或错误。

这对于制造和施工过程中的精度控制至关重要。

坐标和方位：确认图纸中的坐标系统和方位标识正确，以便在实际场地中进行准确的定位和布置。

材料规格：明确标注所使用材料的规格、型号和性能参数，确保材料的选择符合项目要求和相关标准。

2、完整性视图齐全：包括正视图、侧视图、俯视图、剖面图等，以全面展示设计对象的形状和结构。

细节描述：对于关键部位和复杂结构，要有足够的细节描述和放大图，以便施工人员或制造工人能够清晰理解。

配套文件：审核是否附有相关的计算书、说明书、材料清单等配套文件，这些文件对于理解和实施设计方案起着重要的辅助作用。

3、合理性结构设计：评估结构的稳定性、强度和刚度是否满足要求，避免出现安全隐患。

工艺流程：在工业设计中，要审查工艺流程的合理性，确保生产过程的高效和顺畅。

空间利用：对于建筑和室内设计，要考察空间的利用是否充分，是否存在浪费或不合理的布局。

4、规范性绘图标准：遵循国家或行业的绘图标准，包括线条的粗细、字体的大小和样式、符号的使用等。

标注规范：尺寸标注、符号标注、文字说明等应符合规范要求，便于理解和交流。

法规遵循：确保设计方案符合相关的法律法规、环保要求以及建筑规范等。

设计图纸审核管理办法一、总则为了确保设计图纸的质量，规范设计图纸审核流程，保障工程项目的顺利进行，特制定本管理办法。

本办法适用于所有涉及设计图纸的工程项目。

二、审核目的设计图纸审核的主要目的在于：1、检查设计图纸是否符合国家法律法规、行业标准及规范的要求。

2、验证设计图纸是否满足项目的功能需求和技术要求。

3、确保设计图纸的完整性、准确性和一致性，避免出现错误和遗漏。

4、评估设计方案的合理性和经济性，提出优化建议。

三、审核依据1、国家和地方相关的法律法规、政策文件。

2、行业标准、规范和技术规程。

3、项目的可行性研究报告、设计任务书等相关文件。

4、业主提出的特殊要求和期望。

四、审核内容1、总体布局检查建筑物、构筑物的位置、间距、朝向等是否合理。

核实交通流线、出入口设置是否满足使用要求和消防规范。

2、建筑专业建筑功能分区是否合理，房间面积、层高、门窗位置等是否符合使用要求。

建筑造型、外立面设计是否美观、协调，与周边环境是否相适应。

建筑防火、防水、节能等设计是否符合规范要求。

3、结构专业结构选型是否合理，计算参数是否准确。

构件尺寸、配筋是否满足强度、刚度和稳定性要求。

基础设计是否符合地质条件和上部荷载要求。

4、给排水专业给排水系统的设计是否满足用水量、排水量的要求。

管道布置、管径选择是否合理，是否便于安装和维护。

消防给排水设计是否符合规范要求。

5、电气专业供电系统、照明系统、弱电系统的设计是否满足使用要求和安全规范。

线路敷设、配电箱位置等是否合理，是否便于检修。

6、暖通专业空调、通风系统的设计是否满足室内环境要求和节能标准。

风道、风口布置是否合理，设备选型是否恰当。

五、审核流程1、提交审核设计单位完成设计图纸后，向建设单位提交审核申请，并附上相关的设计文件和计算资料。

2、初审建设单位收到审核申请后，组织内部相关专业人员进行初审。

初审主要对设计图纸的完整性和规范性进行检查，提出初步的审核意见。

3、专业审核根据初审意见，建设单位将设计图纸分发给各专业的审核人员进行详细审核。

图纸会审内容全攻略一、关于图纸会审流程1、图纸会审目的为优化设计,保证图纸质量,保障工程质量进度,才建立完整的图纸会审制度;2、适用范围房建施工项目、市政工程项目及给排水项目;施工图纸包括：施工图纸、设计联系单、施工技术联系单及其他技术要求文件;3、图纸会审制度1、设计图纸控制：在设计招标或与设计单位签定合同时特别强调设计图纸的各个专业设计人员的图纸会签制度,以尽量减少图纸中各个专业的矛盾错误;点这免费下载施工技术资料图纸接受制度：现场工程师代表负责接收设计院图纸,检查图纸质量,要求清晰明确,设计及相关人员签字,设计院盖章,现场负责人做好图纸接收记录及存档图纸保管;2、图纸发放制度：现场工程师代表负责向监理单位发放施工图纸并做好图纸发放记录,记录清楚发放图纸名称、图号、份数、接受单位、接受时间及接受人签字;由监理单位负责对施工图纸进行审核后向各个施工单位发放;各个施工单位接受的图纸必须有监理单位盖施工图纸专用章;4、图纸会审人员：下列人员必须参加图纸会审建设方：现场负责人员及其他技术人员；设计方：设计院总工程师、项目负责人及各个专业设计负责人；监理方：项目总监、副总监及各个专业监理工程师；施工单位：项目经理、项目副经理、项目总工程师及各个专业技术负责人；其他相关单位：技术负责人;5、图纸会审时间控制：设计图纸分发后三个工作日内由监理负责组织业主、设计、监理、施工单位及其他相关单位进行设计交底;设计交底后十五个工作日内由建设单位或监理负责组织上述单位进行图纸会审;6、图纸会审,施工单位、监理所单位及其他各个专业的工程技术人员针对自己发现的问题或对图纸的优化建议以文字性汇报材料分发会审人员讨论;7、图纸会审会议由业主或监理主持,主持单位应做好会议记录及参加人员签字;8、图纸会审每个单位提出的问题或优化建议在会审会议上必须经过讨论作出明确结论；对需要再次讨论的问题,在会审记录上明确最终答复日期;9、图纸会审记录由监理负责整理并分发各个相关单位执行、归档;10、图纸会审可采用全部图纸集中会审、分部图纸会审、分阶段图纸会审及分专业图纸会审,具体会审形式由监理确定;11、各个参建单位对施工图、工程联系单、及图纸会审记录做好备挡工作;12、作废的图纸设计以书面形式通知,各个施工单位自行处理;工程开工之前,需识图审图,再进行图纸会审工作如果有识图审图经验,掌握一些要点,则事半功倍;识图审图的顺序是：熟悉拟建工程的功能熟悉审查工程平面尺寸熟悉审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方;二、图纸会审技巧1、熟悉拟建工程的功能图纸到手后,首先了解本工程的功能是什么,是车间还是办公楼是商场还是宿舍了解功能之后,再联想一些基本尺寸和装修,例如厕所地面一般会贴地砖作块料墙裙,厕所阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要,特别是满足设备安装的需要等等最后识读建筑说明,熟悉工程装修情况;2、熟悉审查工程平面尺寸建筑工程施工平面图一般有三道尺寸,一是细部尺寸,二是轴线间尺寸,三是总尺寸;检查第一道尺寸相加之和是否等于第二道尺寸第二道尺寸相加之和是否等于第三道尺寸,并留意边轴线是否是墙中心线,识读工程平面图尺寸,先识建施平面图,再识本层结施平面图,最后识水电空调安装设备工艺例如检查房间平面布置是否方便使用采光通风是否良好等,识读下一层平面图尺寸时,检查与上一层有无不一致的地方;3、熟悉审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图,这些图有工程立面尺寸信息；建施平面图,结施平面图上,一般也标有本层标高；梁表中,一般有梁表面标高；基础大样图、其它细部大样图,一般也有标高注明,通过这些施工图,可掌握工程的立面尺寸;正立面图一般有三道尺寸,第一道是窗台门窗的高度等细部尺寸,第二道是层高尺寸,并标注有标高,第三道是总高度;审查方法与审查平面各道尺寸一样,第一道尺寸相加之和是否等于第二道尺寸,第二道尺寸相加之和是否等于第三道尺寸,检查立面图各楼层的标高是否与建施平面图相同,再检查建施的标高是否与结施标高相符,建施图各楼层标高与结施图相应楼层的标高应不完全相同,因建施图的楼地面标高是工程完工后的标高,而结施图中楼地面标高仅结构面标高,不包括装修面的高度,同一楼层建施图的标高应比结施图的标高高几厘米;有些施工图,把建施图标高标在了相应的结施图上,如果不留意,施工中会出错;熟悉立面图后,主要检查门窗顶标高是否与其上一层的梁底标高相一致；检查楼梯踏步的水平尺寸和标高是否有错,检查梯梁下竖向净空尺寸是否大于2.1米,是否出现碰头现象；当中间层出现露台时,检查露台标高是否比室内低；检查厕所浴室楼地面是否低几厘米,若不是,检查有无防溢水措施；最后与水电空调安装设备工艺第二次装修施工图相结合,检查建筑高度是否满足功能需要;4、检查施工图中容易出错的地方有无出错;①检查女儿墙砼压顶的坡向是否朝内;②检查砖墙下有梁否;③结构平面中的梁,在梁表中是否全标出了配筋情况;④检查主梁的高度有无低于次梁高度的情况;⑤梁板柱在跨度相同相近时,有无配筋相差较大的地方,若有,需验算;⑥当梁与剪力墙同一直线布置时,检查有无梁的宽度超过墙的厚度;⑦当梁分别支承在剪力墙和柱边时,检查梁中心线是否与轴线平行或重合,检查梁宽有无突出墙或柱外,若有,应提交设计处理点这免费下载施工技术资料;⑧检查梁的受力钢筋最小间距是否满足施工验收规范要求;⑨检查室内出露台的门上是否设计有雨蓬,检查结构平面上雨蓬中心是否与建施图上门的中心线重合;⑩当设计要求与施工验收规范有无不同如柱表中常说明：柱筋每侧少于4根可在同一截面搭接但施工验收规范要求,同一截面钢筋搭接面积不得超过50%;⑪检查结构说明与结构平面大样梁柱表中内容以及与建施说明有无存在相矛盾之处;⑫单独基础系双向受力,沿短边方向的受力钢筋一般置于长边受力钢筋的上面,检查施工图的基础大样图中钢筋是否画错;5、审查原施工图有无可改进的地方主要从有利于该工程的施工；有利于保证建筑质量；有利于工程美观三个方面对原施工图提出改进意见;1、从有利于工程施工的角度提出改进施工图意见结构平面上会出现连续框架梁相邻跨度较大的情况,当中间支座负弯矩筋分开锚固时,会造成梁柱接头处钢筋太密,捣砼困难,可向设计人员建议：负筋能连通的尽量连通;当支座负筋为通长时,就造成了跨度小梁宽较小的梁面钢筋太密,无法捣砼,可建议在保证梁负筋的前提下,尽量保持各跨梁宽一致,只对梁高进行调整,以便于面筋连通和浇捣砼;当结构造型复杂,某一部位结构施工难以一次完成时,向设计提出：砼施工缝如何留置;2、从有利于建筑工程质量方面,提出修改施工图意见当设计天花抹灰与墙面抹灰相同为1：1：6混合砂浆时,可建议将天花抹灰改为1：1：4混合砂浆,以增加粘结力;当施工图上对电梯井坑、卫生间沉池,消防水池未注明防水施工要求时,可建议在坑外壁沉池水池内壁增加水泥砂浆防水层,以提高防水质量;3、从有利于建筑美观方面提出改善施工图若出现露台的女儿墙与外窗相接时,检查女儿墙的高度是否高过窗台,若是,则相接处不美观,建议设计处理;检查外墙饰面分色线是否连通,若不连通,建议到阴角处收口；当外墙与内墙无明显分界线时,询问设计,墙装饰延伸到内墙何处收口最为美观,外墙突出部位的顶面和底面是否同外墙一样装饰;当柱截面尺寸随楼层的升高而逐步减小时,若柱突出外墙成为立面装饰线条时,为使该线条上下宽窄一致,建议对突出部位的柱截面不缩小；当柱布置在建筑平面砖墙的转角位,而砖墙转角少于900,若结构设计仍采用方形柱,可建议根据建筑平面将方形改为多边形柱,以免柱角突出墙外,影响使用和美观;当电梯大堂前室左边有一框架柱突出墙面10～20cm时,检查右边柱是否出突出相同尺寸,若不是,建议修改成左右对称;会审图纸是施工前期的主要技术工作之一,因此项目施工前项目部应组织参加该工程项目的技术人员和相关部门认真看图、熟悉施工图,了解工程情况和图纸设计中的错误、矛盾、交待不清楚、设计不合理等问题,尽可能把这些问题及时提出来,解决在施工作业之前;四、图纸会审注意事项项目部应以谦虚、配合、学习、和谐的态度参加图纸会审会议;根据建设单位、设计单位、监理公司的组织能力和协调能力提供必要的服务,促使图纸会审圆满完成;图纸会审记录是施工文件的组成部分,与施工图具有同等效力,所以图纸会审记录的管理办法和发放范围同施工图管理、发放,并认真实施;会审图纸综合归纳常见问题如下：1、建筑、结构说明有没有互相矛盾或者意图不清楚的地方；2、建筑、结构图中轴线位置是否一致,相对尺寸是否标注清楚；3、如果是框架结构,看建筑、结构图梁柱是否尺寸一致,如果是砖混,看墙厚、构造柱的布置是否一致；4、查看门窗的做法是否明确,有图籍的按照图籍,没有图籍做法的是否有大样,大样中开启方向、玻璃材质、龙骨材质等是否明确；5、一般设计容易疏忽的是窗台做法、窗帘盒做法、门窗材质、门垛尺寸；6、看结构图说明中是否与规范相矛盾或有出入,如有,协商按哪个标准施工；7、从施工角度考虑,是否有施工难度大甚至不可能施工的结构节点,比如坡屋面与平屋面相交的地方,梁的交叉施工最容易出问题；8、楼梯踏步高和数量是否与标高相符；9、建筑立面图中的结构标高是否与结构图每层的标高相符；10、檐口的地方标高容易出错,适当注意；11、预留洞、预埋件是否错漏；12、构造作法是否交待清楚；13、材料选用是否合理,设计是否能满足质量要求；14、基础、地沟等是否相碰；15、标准图、详图是否正确；16、门窗、构件的尺寸、规格、数量是否相符等;熟悉图纸的方法及要领：先粗后细：就是先看平、立、剖面图,对整个工程的概貌有一个轮廓的了解,对总的长、宽尺寸、轴线尺寸、标高、层高、总高有一个大体的印象;然后再看细部做法,核对总尺寸与细部尺寸;五、图纸会审审查内容1、建筑部分建筑物平面布置在建筑总图上的位置有无不明确或依据不足之处,建筑物平面布置与现场实际有无不符情况等;2、先小后大首先看小样图再看大样图,核对在平、立、剖面图中标注的细部做法与大样图的做法是否相符；所采用的标准构配件图集编号、类型、型号与设计图纸有无矛盾；索引符号是否存在漏标；大样图是否齐全等;3、先建筑后结构就是先看建筑图,后看结构图；并把建筑图与结构图相互对照,核对其轴线尺寸、标高是否相符,有无矛盾,杏对有无遗漏尺寸,有无构造不合理之处;4、先一般后特殊应先看一般的部位和要求,后看特殊的部位和要求;特殊部位一般包括地基处理方法,变形缝的设置,防水处理要求和抗震、防火、保温、隔热、隔音、防尘、特殊装修等技术要求;5、图纸与说明结合要在看图纸时对照设计总说明和图中的细部说明,核对图纸和说明有无矛盾.规定是否明确,要求是否可行,做法是否合理等;6、土建与安装结合当看土建图时,应有针对性地看一些安装图,并核对与土建有关的安装图有无矛盾,预埋件、预留洞、槽的位置、尺寸是否一致,了解安装对土建的要求,以便考虑在施工中的协作问题;7、图纸要求与实际情况结合就是核对图纸有无不切合实际之处,如建筑物相对位置、场地标高,地质情况等是否与设计图纸相符；对一些特殊的施工工艺施工单位能否做到等;为了作好设计图纸的会审工作、提高设计图纸的质量,应尽量减少在施工过程中发现设计图存在的问题;六、建筑施工图纸最容易出错的48个细节工程成本的失控往往是施工阶段的变更与签证造成的,因此在施工图出图前应尽量做好校对与优化工作,只有这样才能将错误率减到最低,今天就给大家分享:48个施工图校对法1总平面图1、是否标注了0.000处的绝对标高;2、是否表示了外轮廓的轴线及总尺寸;3、是否表示了楼层数;4、是否表示了与主要道路及红线的关系;5、是否布置了道路及绿化;6、是否列出了经济技术指标：总用地面积、总建筑面积、停车位数目办公楼组要写该项、建筑密度、容积率、绿化率要求做到35%-50%,没做到要调整绿地面积;7、建筑周围设置环形消防车道,宽大于等于4米,转弯处倒角半径12米;8、线型：一道粗线外及一道细线表示建筑轮廓,若有局部层数不同用细线表示其投影线,局部突出屋顶的楼梯间不要画投影;2楼层平面图各层房间不需要布置家具,但卫生间要布置洁具1、每层轴网是否一致上一楼层轴线网编号与下一楼层轴网编号要一致,因为柱是自上至下要对齐的,每层的柱网要一样,除非顶层有抽柱的情况;2、楼层地面标高是否标注有水的外走廊、门廊、浴室、卫生间,开水房、消毒室等房间地面是否比相应楼层地面降低了0.01~0.03m同时在标高变化的门坎处是否画了投影线3、三道尺寸线是否等间距100~70mm,标注文是否是统一字体和字高4、门窗是否编号,门是否按洞口尺寸、开启方式及构造不同而采用不同编号5、柱外皮是否与走道处外皮齐平装修后从走道上一般应看不到柱,以保证走道疏散宽度;6、疏散门的开启方向是否朝人流方向开启门洞宽超过去时1.2m是否按照每扇宽0.6~0.9m的宽度分扇开启尤其是大门处点这免费下载施工技术资料7、楼梯间是否有跑向标注首层上半跑,中间层上半跑、下一跑半,顶层下两跑;中间平台是否有标高标注楼梯尺寸是否在平面图和剖面图上表达全面8、一层平面图上是否有散水表达,室外地坪标高,出入口处是否设置台阶或坡道斜道坡度表示,剖示符是否表达正确的剖示位置和剖示方向,请与剖面图仔细对照投影;一层平面图上是否有指北针表示房屋的朝向9、房间名称标注文字是否是同一字体和字高10、卫生间等有水房间的地面是否有地漏地面坡向有表达吗卫生间卫生设备是否满足使用人数的要求分隔尺寸是否标注11、公共建筑最小门洞宽为1m,使用面积大和使用人数多及有大型设备进出的门要按规范要求设计宽度,门也应分扇开启;12、各层平面要有楼面标高,休息平台标高;雨棚标高;13、房间名称是否表达;14、剖到的墙线是否加粗,柱子是否填充;3屋顶平面图1、有构件要定位的轴线是否标注没有定位构件的轴线是否消除2、屋面标高一般标注结构层标高,是否标注3、雨水管是否布于排水分区的中部或房屋的阴角部位雨水管间距是否满足实用间距的要求18~24m4、檐口平面投影与剖面图中檐口是否一致5、雨水管是否穿过外挑走廊如果穿过了要改为沿墙安装水管,而不要在靠栏杆一侧布雨水管;6、至少要有一个楼梯间上屋顶,上屋顶的梯间的梯段投影是否表达门坎要高出屋面300挡水,门坎投影是否表达7、电梯机房的平面图是否表达8、是否有局部屋顶的平面图上屋顶梯间屋顶,电梯机房屋顶9、天沟是否有标高,天沟内排水坡度1%;10、是否表达排水坡度及方向,分水线,分格缝;4立面图1、尺寸及标高是否完备2、雨棚是否表示3、是否表示了立面材质4、出屋面的楼梯间及电梯间是否表示5、外轮廓及地坪线是否加粗5剖面图1、是否剖到楼梯和反映主要建筑空间的内部变化2、剖面图中剖到的墙线加粗,剖到的楼板一般设为100mm厚、梯段、梁涂黑;3、室外地坪,室内地面,楼层地面,屋顶标高是否标注所剖的墙体是否有定位轴线4、地坪线与剖到墙体的关系是否正确先有室外地坪线,砌墙,再回填室内地面,因此墙将室内外地平线断开,如图,你的是否正确5、与平面图仔细对照投影,是否与平面图对应6、是否表示天沟7、剖到的房间是否写名称8、楼梯尺寸是否细化6详图1、是否规范表示了详图索引、详图编号,要在相应的平面、或立面、或剖面中表示索引符号,符号大小要符合制图规范的要求;2、剖到的填充图例;与剖面图有区别3、是否标注了定位轴线4、标高尺寸是否完备5、与平、立、剖是否对应,尤其是必须画的檐口详图,一定要与屋顶平面、装修表对应;7出图前注意事项1、尺寸标注、字体大小是否合适及统一2、各图的定位轴号是否对应3、线型是否正确4、各图是否按照比例出图5、布图顺序是否正确：建筑方案图：总图、各层平面图、屋顶平面图、立面图、剖面图;建筑施工图：设计总说明、总图、各层平面图、屋顶平面图、立面图、剖面图;门窗表、装修表,详图可较为灵活布置,以布图合理为宜;6、采用统一的图框;。

原创不容易，【关注】店铺，不迷路！图纸审查流程一、图纸会审目的为了优化设计，保证图纸质量，保证工程质量和进度，建立了完整的图纸会审制度。

二、适用范围房屋建筑工程、市政工程和给排水工程。

施工图包括：施工图、设计联系单、施工技术联系单等技术要求文件。

三、图纸会审制度1、设计图纸控制：在投标设计或与设计单位签订合同时，特别注意设计图纸中各专业设计师的图纸会签制度，尽量减少各专业在图纸中的矛盾和错误。

点击此处免费下载施工技术资料2、图纸接受制度：现场工程师代表负责接收设计院图纸，检查图纸质量，要求明确，设计及相关人员签字，设计院盖章，现场负责人保存图纸接收记录和图纸归档。

3、图纸发放制度：现场工程师代表负责向监理单位发放施工图纸，做好图纸发放记录，并明确记录名称、图纸编号、份数、接收单位、接收时间和接收人签字。

监理单位负责审查施工图纸并分发给各施工单位。

各施工单位接受的图纸必须有监理单位盖的施工图纸专用章。

下列4、图纸会审人员：人员必须参加图纸会审业主：现场负责人员和其他技术人员；设计师：设计院总工程师、项目负责人、各专业设计负责人；监理：各专业项目总监、副总监、监理工程师；施工单位：项目经理、项目副经理、项目总工程师、各专业技术负责人；其他相关单位：技术负责人。

5、图纸会审时间控制：设计图纸分发后三个工作日内，监理方负责组织业主、设计、监理、施工单位等相关单位进行设计交底。

设计交底后十五个工作日内，施工单位或监理方负责组织上述单位进行图纸会审。

6、图纸会审时，建设单位、监理单位等专业工程技术人员根据自身存在的问题或对图纸的优化建议以书面报告材料的形式分发过来讨论。

7、图纸会审会议应由业主或监理主持，主持单位应做好会议记录并与会人员签字。

8、图纸会审各单位在图纸会审会议上提出的问题或优化建议必须经过讨论才能做出明确的结论；对于需要再次讨论的问题，在联合听证笔录上注明最终答复日期。

9、图纸会审记录由监理负责整理并分发给相关单位执行，存档。

施工图纸审查管理制度年月日施工图纸审查管理制度施工图纸审核是工程建设前期的重要环节，是施工技术管理工作的重要内容，施工图纸现场核对的目的是了解设计标准、设计规模、设计意图、工程特点；核对设计图示尺寸，复核设计数量，及时发现问题，消除差错，改善设计，满足工程顺利开展。

施工图，是表明工程项目总体布局，建筑物的外部形状、内部布置、结构构造、内外装修、材料作法以及设备、施工等要求的图样，认真审查施工图纸是施工准备阶段重要的一环，也是为施工阶段创造良好的条件，认真审查施工图纸是监理工作事前控制手段之一。

为了规范设计图纸审查特制定本制度。

本制度适用于本项目监理部。

一、施工图纸审查方法1.1、当领取施工图纸后，由总监安排各专业监理工程师审图；1.2、各专业监理工程师首先查看图纸目录，查看是否有缺页的地方；1.3、仔细阅读设计总说明，设计总说明中的施工工艺是否符合现场实际要求；1.4、查看轴线位置标注是否合理，轴线是否明确，尺寸及尺寸界线是否清楚，尺寸是否有漏标的地方，以及尺寸界线是否有不明确的地方；1.5、平面图、立面图、剖面图是否一一对应，优其剖面图是否详细、全面；1.6、图纸中各个施工工艺是否符合规范，施工现场按照设计图纸中设计的做法，是否可以实现，对于设计图中不符合现场实际的情况提出合理性的建议；1.7、设计中是否满足实用功能，符合实用功能的要求。

特别注意有存在安全隐患的工艺，一定要详细提出；1.8、图纸中的各个施工工艺是否符合国家标准规范，是否与设计说明对应，有没有存在矛盾的地方，选材是否合理；1.9、根据实际施工经验，有没有更好的施工方法和工艺，如果有，提出建议，在各方会审的时候共同进行确认；1.10、对于图纸中所标注的材料，查看使用位置是否合理，材料的特性是否符合本工艺中的使用要求及年限；1.11、监理机构将各个专业审图情况收集整理，所有图纸问题应书面记录。

二、图纸会审2.1图纸会审由监理单位或建设单位牵头召开；2.2图纸会审参加单位：业主单位、监理单位、设计单位、施工单位；2.3会议审图单位提出图纸中存在的问题与不足，再由设计单位相关专业设计人员现场作答，针对施工单位、监理单位所提出的建议，与设计人员商议，并将最终确定的方案记录在图纸会审记要中。

机械图纸检查流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!Download tips: This document is carefully compiled by theeditor. l hope that after you downloadthem,they can help yousolve practical problems. The document can be customized andmodified afterdownloading,please adjust and use it according toactual needs, thank you!机械图纸检查流程：①初步审查：首先核对图纸标题栏信息，包括零件名称、图号、材料规格、比例尺等，确保基本信息准确无误。

②尺寸检查：详细检查所有标注尺寸是否完整、清晰，相互关联尺寸的一致性，以及是否满足公差要求。

③视图验证：确认主视图、俯视图、侧视图等多视图表达是否完整，能否准确无误地反映出零件的结构和相对位置。

④技术要求审核：检查图纸上的表面粗糙度、热处理、表面处理等技术要求是否明确、合理，符合生产标准。

⑤装配关系确认：对于装配图，需核实部件间的配合关系、装配顺序及装配间隙等指示是否清晰正确。

⑥标注与符号检查：确认所有标注符号、图例、焊接符号等是否按照国家标准或企业标准正确使用。

⑦材质与标准件核对：核查所指定的材料类型、标准件型号及规格是否正确，并与企业库存或采购标准相符。

⑧交叉参照：确保所有参考图号、表格、注释之间的交叉引用准确无遗漏。

⑨综合评审：进行一次全面复审，评估图纸的整体逻辑性、可读性和制造可行性，必要时组织设计、生产和质量部门共同评审。

施工图纸审核制度和流程1、要有发展改革委员会批准建设文件；获得国土资源部门准予土地使用权证；当地规划部门的用地红线（购地形图划红线）；委托地质勘察；持以上手续及工艺图纸委托建筑设计院先做出建筑方案；2、经你同意后报当地规划部门审批，取得规划许可证，批准时画给你建筑红线；据此，建筑设计院进一步作出扩大初步设计提出概算，供你计划资金，订购设备，接着就是设计院的建筑、结构、水、电、设备各专业内部程序步骤协调审批等到出正式的完整的施工图，报审图机构审查通过。

3、交你后，做预算，招标，招募到满意的具备相应资质的合法施工企业，及监理单位，签订总承包合同，及委托监理合同，同时，你应负责场地的平整、施工用水用电、道路畅通，信息畅通等，当总监签认符合开工条件时，到当地住建委办理施工许可证。

工程前期告一段落。

4、开工后，你只须支持监理代表你对现场的进度、质量、安全、投资等的管理，并协调左邻右舍及当地乡、村政府有关的关系、筹集建设资金等事情。

土地使用权证：又称国有土地使用权证，是指经土地使用者申请，由城市各级人民政府颁发的国有土地使用权的法律凭证。

该证主要载明土地使用者名称，土地坐落、用途，土地使用权面积、使用年限和四至范围。

规划许可证：建设工程规划许可证是有关建设工程符合城市规划要求的法律凭证，是建设单位建设工程的法律凭证，是建设活动中接受监督检查时的法定依据。

没有此证的建设单位，其工程建筑是违章建筑，不能领取房地产权属证件。

建设用地规划许可证是建设单位在向土地管理部门申请征用、划拨土地前，经城乡规划行政主管部门确认建设项目位置和范围符合城乡规划的法定凭证，是建设单位用地的法律凭证。

用地红线：是围起某个地块的一些坐标点连成的线，红线内土地面积就是取得使用权的用地范围。

与建筑红线相比，用地红线明显宽泛，只要在所属用地红线内施工，不受外界影响。

建筑红线：一般是指各种用地的边界线。

有时也把确定沿街建筑位置的一条建筑线谓之红线，即建筑红线，在建筑红线外不允许建任何建筑物。

一、图纸审核基本要求1、图纸审核工作应与施工技术调查、施工复测相结合，通过对书面文件的全面阅读与现场核对，把握其准确性、完整性。

2、图纸审核时，凡设计文件注明采用的标准图、通用图、参考图及相关范围都应全部采集，与设计图对照阅读。

标准图内具体尺寸、工程数量等可不进行计算复核，但要注意标准图的合用条件，保证标准图套用正确。

3、图纸审核应分工负责，相互协作，按照先总体后局部，先原则后细节，先分专业后沟通衔接的方法进行。

4、图纸审核工作应尽量在工程开工前完成。

对于图纸数量较多，审核工作量比较大的项目，应根据施工进度计划分步进行审核。

工程开工前，应先完成对路线各部坐标 (包括结构物)、路线横断面 (路基土石方工程数量)、结构物平面布置、结构物圬工标号、结构尺寸和各部位标高的审核。

工程开工时间紧迫时，可先对需即将开工的路基段和结构物进行以上内容审核。

但其余段路基及结构物也必须在其各自开工前完成对以上内容的审核。

其余审核内容，如：工程地质条件、工程数量 (路基土石方工程数量除外) 等，可随工程进度在施工过程中逐步进行。

5、在设计资料不全、施工仅有局部设计图纸的情况下，应尽量了解设计原则、初步设计和技术设计文件，采集相关规范和标准图，对设计数据补充核对无误后方可开工。

如有疑问和缺乏数据应及时联系设计单位及建设单位解决。

二、图纸审核组织分工1、审核工作由项目经理部总工组织实施。

工程中标后，项目总工应熟悉招标文件及合同技术规范，了解业主对工程施工的技术要求和对工程变更的相关要求，以便提出审核要求。

收到设计图纸后，项目总工应及时制定审核计划，组织相关技术人员进行审核。

审核计划中应明确审核要求、审核任务划分、审核人员及审核工作完成时间。

2、图纸的具体审核工作由项目经理部工程部负责,项目部工经部协助进行。

三、审核程序1、参预图纸审核的相关人员应先阅读审核计划中的审核要求、设计总说明书、专业分册说明书，掌握了解建设项目的技术条件、设计原则及上级主管部门的审核意见。
