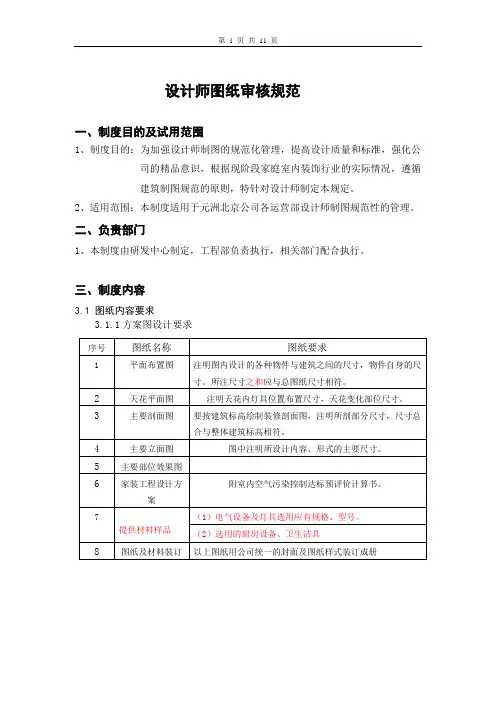

设计师图纸审核规范一、制度目的及试用范围1、制度目的：为加强设计师制图的规范化管理，提高设计质量和标准，强化公司的精品意识，根据现阶段家庭室内装饰行业的实际情况，遵循建筑制图规范的原则，特针对设计师制定本规定。
2、适用范围：本制度适用于元洲北京公司各运营部设计师制图规范性的管理。
二、负责部门1、本制度由研发中心制定，工程部负责执行，相关部门配合执行。
三、制度内容3.1 图纸内容要求3.1.1方案图设计要求序号图纸名称图纸要求1 平面布置图注明图内设计的各种物件与建筑之间的尺寸，物件自身的尺寸。
所注尺寸之和应与总图纸尺寸相符。
2 天花平面图注明天花内灯具位置布置尺寸，天花变化部位尺寸。
3 主要剖面图要按建筑标高绘制装修剖面图，注明所剖部分尺寸，尺寸总合与整体建筑标高相符。
4 主要立面图图中注明所设计内容、形式的主要尺寸。
5 主要部位效果图6 家装工程设计方案附室内空气污染控制达标预评价计算书。
7提供材料样品（1）电气设备及灯具选用应有规格、型号。
（2）选用的厨房设备、卫生洁具8 图纸及材料装订以上图纸用公司统一的封面及图纸样式装订成册3.1.2施工图设计要求序号说明要求1 图纸封面元洲统一图纸封面2 图纸目录图纸目录必须标有正投影图的图号、图名、图幅、备注。
图号是按图纸编排顺序，从施工设计说明及要求规范开始编号。
3施工图设计说明及要求规范1.设计范围：工程项目名称、户型、地点等。
2.设计说明：包括设计定位、风格、概念、元素。
以便让业主明确装修的主方向。
3.图纸说明：4.设计要求及相应规范：根据设计内容寻找相应的国家规范要求进行说明并严格执行。
具体内容如下：防火（1）室内装饰设计必须遵守有关建筑防火规范，对防火设施及设备的装饰必须首先满足使用方便、开启顺利的要求。
（2）装饰材料应使用耐燃或不燃材质，木制品必须涂刷防火涂料。
（3）电气设计必须注意防火，天花及物件内的电气配件注明防火的外护材料。
室内环保设计（1）必须满足建设部颁发的《民用建筑室内环境污染控制规范》的要求。
（2）家装设计必须对室内环境污染物含量进行预评价，并做出预评价计算书，评价达标后方可进行施工。
（3）装饰装修设计选材：要求材料必须符合国家质检总局颁布的室内装饰装修材料挥发有害物质限量强制性的国家标准。
注：较大工程的图纸目录和施工图设计说明及要求规范需要书写详细。
小工程这两项可合并为一张图纸，即为图纸目录＋工程概况。
4 图例包括各种材料的剖切图例和各种常用设备及电器的图例，以便业主能对设计图纸有更深的认识。
注：图例根据设计情况可增加内容，大单一定要有图例，一般业务可酌情免除此项。
5 原平面拆改图（1）必须详细注明量房尺寸。
（2）拆改图必须标示拆改位置和图例说明，并标明尺寸。
注：若对空间原有结构没有改动则不需要这张图。
7 平面布置图（1）注明地面使用的材料、材料的尺寸、做法、索引详图必须准确。
（2）注明地面上不动和可动物件与地面的关系、做法、索引详图必须准确。
9 天花平面图(1）天花布置形式、表面装饰材料的使用、详图索引必须明确。
(2)灯具的布置和使用要按照电气图设计，注明灯具位置尺寸、灯具名称所用灯具图例在图纸空白处需标注。
(3)装饰物件的悬挂位置：注明悬挂物件与建筑结构的关系、做法注：若天花造型复杂建议天花图与灯位图分开做图，以便看的清楚。
10 电位图电位走线只需标明开关与灯位的控制关系，线形宜用细圆弧线，各种强弱电的插座走线不需标明。
要有详细的开关（一联、双联、多联）。
所用开关图例在图纸空白处需标注。
11 强弱电布置图电源插座、电话插座、电视插座、空调插座、宽带网插座、配电箱等图标及位置（有特殊要求的插座要在插座旁注明）。
所用插座图例在图纸空白处需标注。
注：强弱电也可与电位图并为一张图。
14 立面图注明立面图上设计物件与地面或天花的尺寸和物体自身的尺寸15 剖面图（1）标明室内建筑标高，注明所剖部位吊顶高度。
（2）所剖部位材料做法、节点详图。
门窗注明门窗的种类、开启方向、规格、表面色彩、五金件名称、安装节点详图。
设计制作室内家具（1）设计尺寸符合人体工程学的要求，符合国家颁发的有关家具设计规范。
（2）设计制作的家具要有平、立、剖面及节点详图。
（3）注明使用材料名称、色彩及做法要求。
卫生间（1）卫生洁具的布置：注明尺寸、颜色、型号及安装做法和节点详图。
（2）注明防水材料和做法。
（3）注明排气口材料和做法。
（4）注明墙面、地面材料的分格尺寸和做法。
（5）注明镜面、五金件、电气设备的位置、尺寸及节点详图做法。
18 图纸封底3.2 图纸规范要求3.2.1 图纸幅面为A3大小（297×420），使用公司统一印制的标准A3图纸。
3.2.2 图纸选用比例如下；图纸名称常用比例可用比例平面图天花平面图电位图1∶50 1∶100 1：60立面图（包括剖面）装饰详图（包括家具制作部分的平、立、剖面图）1∶20 1∶50 1∶25 1：301：10装饰详图（细部节点）1∶10 1∶5 1∶4 1∶3 1∶2 1∶1装饰详图（标准门窗及大样）1∶20 1∶10 1∶30注：考虑到某些房屋尺寸的特殊情况，在打图时比例这项不作硬性规定，可根据实际情况做相应调整。
3.2.3线形以及宽度的规定序号要求备注各种线型的运用粗实线用于平、立、剖面图及详图中被剖切墙体的主要结构轮廓线；立面图的外轮廓线及地平线、剖切符号、详图符号、图面标志、图名等；具体线形宽度请见末页规范图电脑打印参考设置中实线平、立、剖面图及详图中物体的主要结构轮廓线；细实线平、立、剖面图中可见的次要结构轮廓线，电位图中开关与灯位的控制关系线，标注尺寸线、折断线、引出线、图例线、索引图标、标高图标等；细虚线家具图中不可见的隔板，门窗的开启方式及图例线等；点划线中心线、对称线、定位轴线；折断线不需画全的断开界限；引出线用于对各种需要说明的部位详细说明。
3.2.4尺寸标注；序号要求备注1 尺寸线应与被注长度平行。
2 尺寸数字应注写在尺寸线读数上方的中部，数字间不要有逗号，相邻的尺寸数字如注写位置不够，可错开或引出注写；3 标注数字以毫米为单位，标注精度为整数，其读数方向如图一：5 尺寸起止符号可用短斜线或圆点。
图一3.2.5标高表示方法：序号要求备注1 标高以室内地面作±0.000的位置，用于天花图中不同吊顶表面距地面高度的表示，用于平面图中室内地台、阳台、厨卫地面等不同高度的表示；2 标高以米为单位，其数字的小数点后保留3位数。
3.2.6折断线；当一个图形的某一部分需要在图面上表现出来，而其余部分不需表现时，其断开界限就用折断线来表示，常用的表现形式有如下三种：3.2.7 引出线；3.2.8详图索引标志：1 索引图、索引剖切图图标表示如下，圆用细实线 2索引详图：圆用粗实线，圆内横线用细实线绘制。
注：圆圈大小在整套图中需比例适中。
序号要求备注1 对图形表达不完善的部位需要引出说明的线形。
引出线应采用细直线，不应用曲线，常用的有如下几种：箭头类型可自行调整，需保证图纸美观及指引的可辨识性。
2 索引详图的引出线，应对准圆心；当同时索引几个相同部分时，各引出线应保持平行，如下图所示：3多层构造引出线，必需通过被引的各层，并须保持垂直方向。
如图所示：3.2.9 剖切的表示方法：序号要求备注1 整体性剖切沿图面上下方或左右方，进行整体性的剖切。
剖切线尽量不穿越图面上的线条，当剖切线需要转折时，以一次为限；详图标志：在剖切图的图下方注明剖切图标及比例即可，如图.2 局部剖切表示方法详见3.2.10其他序号要求备注2 图纸名称的表示：应有图名、比例（字体高度是图名的一半），图名下面有粗实线、细实线两道线，长度与字体对齐，两线相距2mm，见下图。
3 平面图中方向性图标：用于平面图中各立面的标识，放置在平面图的左或右下方，见下图。
3.3 常用图例及图标拆改图例规范图电脑打印参考设置1.线型颜色规定：整套图运用CAD中1～8号颜色（1）红色：灯具外框线、辅助线、轴线（2）黄色：非承重墙的轮廓线、后加墙体的外轮廓线（3）绿色：图纸中所有的文字、尺寸界限、尺寸线、尺寸、标高符号、引出线、详图索引（4）青色：家具外框线、图例中表格外框线、（5）篮色：家具内框线（6）品红：电器、开关、插座外框（7）白色：墙体的轮廓线，整体剖切的表示，局部剖切的方向图框内线。
（8）8号灰色：电位图中的控制关系线，物体中的填充线，地板、地砖及地面材料，家俱内部的线条，设备、电器、开关、插座的内部线条，植物等装饰品、家具图中不可见的隔板，门、窗的开启方式。
2.线型打印设置1∶50 打印①白色：0.4 ②黄色：0.3 ③青色：0.2 ④蓝色：0.15⑤红色：0.1 ⑥品红：0.1 ⑦绿色：0.1 ⑧ 8号灰色0.053.数字、文字设置的规定1.整套图纸上的数字及文字要大小适中，与图形比列协调。
2.打图时保证整套图里每张图纸上的文字尺寸大小基本一致。
注：以上各项数值均为参考数值，打图时按照实际情况可做相应调整。
