谈我国供水管道检漏的主要方法和仪器(1)(精)

谈我国供水管道检漏的主要方法和仪器高伟（埃德尔集团）水世界-中国城镇水网发布时间：2006-12-22 【进入论坛】一﹑前言淡水是人类生存最基本的条件之一，水资源贫乏和环境污染是制约城镇供水的主要因素。

供水管道漏水是对宝贵水源的浪费，他不仅增加了净水成本，而且还额外地增大了供水设施的投资费用，同时，也导致一些次生灾害。

因此，保护水源，节约用水，检漏降损，已成为全人类的共识。

二﹑我国供水管道漏失状况据中国水协1998统计，我国城市水司平均漏失率为12～13%，如果按单位管长单位时间的漏水量统计，则我国的漏水量远大于经济发达国家，具体数字见表一：表一：单位比漏水量统计表其中，漏失率=漏水量/供水量×100%；单位比漏水量=年漏水量/(365×24×管长), m3/h/km，即为单位管长单位时间的漏水量。

目前我国多数城市采用被动检漏法或以此法为主，而地下管道漏水的规律是由暗漏到明漏，有时暗漏的水流入河道、下水道或电缆沟后始终成不了明漏，因此我国城市水司降低漏耗的潜力还相当大。

做好检漏工作可极大地提高有效供水能力，对节约用水，提高水司的社会效益和经济效益具有重大意义。

三﹑供水管道漏水声的种类及传播供水管道担负的任务是将净水输送到用户，以满足人们最基本的需要。

然而，供水管道也会发生漏水情况，当发生时，喷出管道的水与漏口摩擦，以及与周围介质等撞击，会产生不同频率的振动，由此产生漏水声。

漏水声的种类通常可分为三种：（1）漏口摩擦声：是指喷出管道的水与漏口摩擦产生的声音，其频率通常为300～2500Hz，并沿管道向远方传播，传播距离通常与水压﹑管材﹑管径﹑接口﹑漏口等有关，在一定范围内，可在闸门﹑消火栓等暴露点听测到漏水声。

（2）水头撞击声：是指喷出管道的水与周围介质撞击产生的声音，并以漏斗形式通过土壤向地面扩散，可在地面用听漏仪听测到，其频率通常为100～800 Hz之间。

（3）介质摩擦声：是指喷出管道的水带动周围粒子（如土粒，沙粒等）相互碰撞摩擦产生的声音，其频率较低，当把听音杆插到地下漏口附近时，可听测到，这为漏点最终确认提供了依据。

供水系统漏水排查随着城市发展和人口增长，供水系统的稳定运行变得至关重要，但是供水系统中的漏水问题经常会给城市的水资源管理造成巨大困扰。

因此，对供水系统进行漏水排查是必不可少的。

本文将介绍一些常见的供水系统漏水排查方法。

一、漏水检测仪器的使用漏水检测仪器是供水系统漏水排查的重要工具之一。

常见的漏水检测仪器包括噪声检测器、测压仪和红外线热像仪。

噪声检测器可以通过检测管道周围的声音来判断是否存在漏水情况。

测压仪可以测量管道中的压力变化，并确定漏水的位置。

红外线热像仪则可以通过检测地下管道的温度变化来找出漏水点。

利用这些仪器进行漏水排查可以提高效率，准确找出漏水问题。

二、检查供水系统的管道连接供水系统中的管道连接是漏水的常见位置。

在排查过程中，需要仔细检查供水系统的所有管道连接处，包括管道瓶颈、阀门和法兰连接等。

检查过程中可以观察有无渗漏、水迹、生锈或异常松动等情况。

对于发现的问题，可以及时进行修复或更换，以防止漏水进一步扩大。

三、观察水表和水表井水表是供水系统中的重要设备，也是漏水排查的重点之一。

通过观察水表和水表井可以发现是否存在漏水情况。

在排查时，需要注意观察水表转动情况，如果水表转动时没有供水需要或者有异常的声音，就可能存在漏水问题。

此外，还需要检查水表井周围是否有渗漏、积水等现象，以确定漏水的具体位置。

四、检查供水管道的外观和周边环境除了检查管道连接和水表情况外，还需要对供水管道的外观进行检查。

排查过程中，可以观察管道周围的土壤湿度情况、地面是否有渗水现象以及管道是否有生锈、脱漆等情况。

在排查时，还可以利用水泥、沙土或其他材料对供水管道进行模拟，以确认漏水的具体位置。

五、定期巡检和维护供水系统的漏水排查不仅仅是一次性的工作，定期巡检和维护也是非常重要的。

建立健全的巡检制度，定期检查供水系统的各个部分，对潜在的问题进行及时发现和修复。

另外，定期维护供水系统中的设备和管道，包括清洗水管、更换老化设备等，可以减少漏水的发生概率。

水管检漏仪的工作原理及使用方法
水管检漏仪是用于检测水管漏水位置的设备，其工作原理和使用方法如下：
工作原理：
1. 水管检漏仪采用声波传感技术，通过发射器将高频声波传入水管中。

2. 当水管有漏水现象时，水流会形成冲击波，产生特定的声音，这些声音会通过水管传导到发射器位置。

3. 检漏仪的接收器会接受到这些声波，并转换为电信号，通过处理分析，确定漏水的位置。

使用方法：
1. 首先，确定要检测的水管是否关闭，确保水压为零。

2. 将发射器的传感器安装在水管的一端，并通过连接线与接收器相连。

3. 打开发射器的电源开关，并选择适当的发射频率。

4. 慢慢打开水管的阀门，允许水流通过管道，此时漏水位置会产生声音。

5. 使用接收器接收和分析漏水位置的信号，在接收器上可以调节音量和灵敏度。

6. 根据接收器的指示或声音变化找出漏水位置，标记并修复该处漏水。

需要注意的是，使用水管检漏仪时需要确保周围环境安静，避免干扰和杂音对检测结果的影响。

同时，操作人员需要熟悉设备的使用方法和参数调节，以获得准确可靠的检测结果。

自来水管道漏水检测技术方案一、前言自来水是现代生活中不可缺少的一项资源，但是自来水管道漏水却是常见的问题，对环境和人们生活造成严重影响。

因此采取有效措施以及应用创新科技去检测自来水管道漏水已成为大众的共同期盼。

本文旨在针对自来水管道漏水检测技术方案进行研究，为工程实践提供参考。

二、自来水管道漏水原因1.天然因素影响：如土壤沉降、地震等因素，导致管道被压垮或拉伸变形。

2. 管道老化：管道使用时间长，管道结构材料质量不佳或使用不当等因素，导致其老化或破裂。

3. 管道连接处：管道节点、焊接处或连接处等不妥善处理，不稳固、密封差等因素，导致漏水。

三、自来水管道漏水检测技术方案1、声音检测通过对管道周围环境的声音进行检测，可以确定管道是否漏水。

该方法的原理是，管道漏水后，水从裂口或缝隙中流出产生声音，声音传导到空气中，在管道周围形成一个压力波，利用传感器检测压力波，并分析声音强度、波长、波速等参数，从而确定管道的漏水位置。

2、热像检测利用红外线热像仪检测管道表面温度分布情况，从而实现管道漏水检测。

管道漏水后，地质温度会发生变化，代表热不同，利用红外线图像可以看到管道不同位置温度分布不同，从而确定管道漏水位置。

3、压力集中检测对管道进行压力测试，必须对整个管道进行测试，如果在测试过程中发现了压力集中，说明管道存在漏洞。

4、流量、压力检测通过检测水流量和水压情况确定管道是否存在漏水。

在正常情况下，管道水流量和水压会保持稳定，如果存在漏水情况，水流量和水压都会发生异常改变。

5、特殊探测技术（1）车载磁场技术管道漏水后，水流走向会改变地下磁场的分布特征，利用车载磁场探测仪可以检测出局部地区磁场干扰的变化，从而判定漏水位置。

（2）液位监测技术采用液位监测仪对管道液位进行实时监测，可以精确检测管道的液位变化情况，进而确定管道漏水位置。

（3）气音检测管道漏水后，水和气体经过狭缝时，会产生小尺度的气体波动，气音检测仪通过检测气体波动声音，定位漏洞位置。

浅谈供水管网检漏技术与仪器应用发布时间：2022-09-20T01:20:04.950Z 来源：《科学与技术》2022年第10期作者：张鑫[导读] 伴随着水资源的日益短缺，供水生产成本的日益增长以及能源的日渐紧缺张鑫宝鸡市自来水集团有限公司管网运行部检漏班伴随着水资源的日益短缺，供水生产成本的日益增长以及能源的日渐紧缺，供水管网漏损的问题已受到各级的广泛重视，各城市都将供水管网的漏损控制作为一项重要课题进行研究。

2015年4月国务院发布《水污染防治行动计划》（简称“水十条”）强调提出，到2017年，全国公共供水管网漏损率控制在12%以内；到2020年，控制在10%以内。

《城镇供水管网漏水探测技术规程》中又单独对检漏提出了标准，要求准确率不低于90%，误差不宜大于1米。

可以说，供水管网漏损控制受到了国家和地方政府及供水企业的高度重视，势必将成为供水行业经营管理的重要责任和考核经济指标。

关键词：供水管网；漏损；检漏；检漏仪器 1、前言供水管道破裂、爆管和渗漏会造成大量自来水流失、影响工业生产和居民生活的正常用水，增加供水管网的无收益水量，直接影响公司的经济收益。

因此，加强管网的日常检漏，尽可能缩短抢修时间，可以有效地降低城市供水管网的漏水损失，确保供水管网安全供水。

一、常见漏损类型（一）管道漏损管道包括管体、配件和接口三部分。

管体和配件漏水是由于锈蚀穿孔或腐蚀破裂，接口漏水则一般是由于密封胶圈损坏、承插式接口脱落、接头破裂等不同原因造成。

（二）调节构建物漏损供水管网中常见的调节构建物有起暂时储水作用的水池和水箱、输送途中的各种泵站等。

调节构建物漏损除了本身漏水以外，还包括其进出水口、上下水管道和其他相关配件的漏水。

（三）管道附配件漏损管道附配件指的是：水表等计量、U形管等安全件、三通等管件、阀门和水龙头这类控制件等。

阀门漏水、消火栓漏水、过滤网破裂漏水、法兰接口处漏水、水表漏水等均属于管道配属件漏损。

供水管网检漏技术简述
供水管网检漏技术是利用各种方法和设备对供水管网进行泄漏检测的一种技术。

由于供水管网常年使用以及地下管道环境复杂，管网泄漏是常见的问题，泄漏不仅会造成水资源的浪费，还会给城市的供水安全和供水能力带来风险。

及时发现和修复管网泄漏是保障供水安全和节约水资源的关键。

供水管网检漏技术主要包括以下几种方法和设备：
1. 水质检测：利用水质变化来判断是否存在管网泄漏。

当管网泄漏时，周围土壤、污染物等会渗入管网，导致水质发生变化，通过对水样的采集和分析，可以确定泄漏位置。

2. 声音检测：利用声音传播原理来判断泄漏位置。

通过在管道上布设传感器，对管道内部的水声、冲击声和漏水声进行监测，根据声音的变化来判断泄漏的位置和程度。

3. 压力检测：利用压力变化来判断泄漏位置。

通过在管道上设置压力传感器，监测管道内部的压力变化，当存在泄漏时，管道内部的压力会发生变化，通过分析压力变化的规律，可以确定泄漏位置。

4. 红外热像仪：利用红外热像技术来检测管道泄漏。

通过使用红外热像仪对管道进行扫描，当有泄漏时，漏水会带走一部分热量，导致管道表面温度发生变化，通过红外热像仪可以观测到这些温度变化，从而确定泄漏位置。

5. 地下雷达：利用地下雷达探测地下管道的存在和泄漏位置。

地下雷达通过向地下发射电磁波，并对反射回来的信号进行接收和分析，从而确定地下管道的位置和泄漏情况。

供水管网检漏技术简述供水管网是城市基础设施之一，它的正常运行直接关系到城市居民的生活用水和工业生产用水。

由于管网长期运行、维护不力以及外力破坏等原因，管网漏水现象时有发生。

一旦管网出现漏水，不仅会浪费大量的水资源，还会给城市带来严重的经济损失和环境问题。

如何及时有效地对供水管网进行检漏成为了水务部门亟待解决的问题之一。

供水管网检漏技术简述如下：一、传统检漏方法1.听觉法传统的检漏方法主要是通过人工耳听的方式对管网进行检测。

工作人员在管网周围进行细致的听觉检测，通过听水流声音判断是否有漏水现象。

这种方法的缺点是效率低、准确性不高，而且只适用于管道较浅、漏水量较大的情况。

2.平板法平板法是以水表平板上的示数为依据，通过观察水表读数的增减来判断是否有漏水。

这种方法对于小漏水量和小口径管道的泄漏检测效果不佳，而且需要人工定期巡检，工作效率低。

3.压力法压力法是通过给管网施加一定的压力，然后观察压力的变化来判断是否有漏水。

这种方法需要使用专用的压力测试仪器，而且对管网的影响较大，不适合于日常检测。

二、现代检漏技术1.超声波检测技术超声波检测技术是一种高效、准确的供水管网检漏方法。

它通过在管道内外部布置超声波传感器，利用超声波在水管内部传播时因漏水产生的特定频率谱来定位漏点。

该技术适用于各种管径和材质的供水管道，对管道深埋、管道材质影响小，能够精确定位漏水点，提高了漏损检测的准确性和效率。

2.红外热像技术红外热像技术是一种高效的无损检测方法，它通过对管道表面进行红外热像扫描，利用漏水部位与周围环境的温度差异来定位漏水点。

该技术适用范围广，对于深埋管道、覆土较厚、复杂环境下的漏水点检测具有明显优势。

3.气体检测技术气体检测技术是一种新兴的供水管网检漏方法。

它通过向管网中注入特定的气体，然后利用探测仪器对排出的气体进行感知，通过检测气体浓度及其分布情况来定位漏水点。

该技术对于各类管道和环境条件下的漏水点检测都具有较好的适用性。

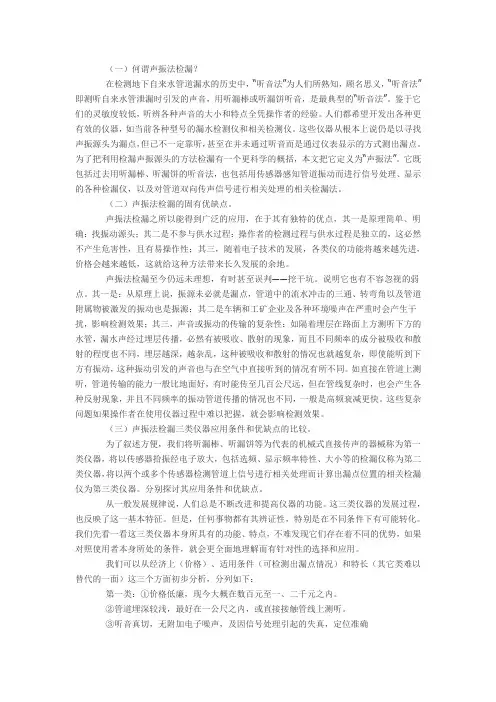

（一）何谓声振法检漏？在检测地下自来水管道漏水的历史中，“听音法”为人们所熟知，顾名思义，“听音法”即测听自来水管泄漏时引发的声音，用听漏棒或听漏饼听音，是最典型的“听音法”。

鉴于它们的灵敏度较低，听辨各种声音的大小和特点全凭操作者的经验。

人们都希望开发出各种更有效的仪器，如当前各种型号的漏水检测仪和相关检测仪。

这些仪器从根本上说仍是以寻找声振源头为漏点，但已不一定靠听，甚至在并未通过听音而是通过仪表显示的方式测出漏点。

为了把利用检漏声振源头的方法检漏有一个更科学的概括，本文把它定义为“声振法”。

它既包括过去用听漏棒、听漏饼的听音法，也包括用传感器感知管道振动而进行信号处理、显示的各种检漏仪，以及对管道双向传声信号进行相关处理的相关检漏法。

（二）声振法检漏的固有优缺点。

声振法检漏之所以能得到广泛的应用，在于其有独特的优点，其一是原理简单、明确：找振动源头；其二是不参与供水过程：操作者的检测过程与供水过程是独立的，这必然不产生危害性，且有易操作性；其三，随着电子技术的发展，各类仪的功能将越来越先进，价格会越来越低，这就给这种方法带来长久发展的余地。

声振法检漏至今仍远未理想，有时甚至误判――挖干坑。

说明它也有不容忽视的弱点。

其一是：从原理上说，振源未必就是漏点，管道中的流水冲击的三通、转弯角以及管道附属物被激发的振动也是振源；其二是车辆和工矿企业及各种环境噪声在严重时会产生干扰，影响检测效果；其三，声音或振动的传输的复杂性：如隔着埋层在路面上方测听下方的水管，漏水声经过埋层传播，必然有被吸收、散射的现象，而且不同频率的成分被吸收和散射的程度也不同，埋层越深，越杂乱，这种被吸收和散射的情况也就越复杂，即使能听到下方有振动，这种振动引发的声音也与在空气中直接听到的情况有所不同。

如直接在管道上测听，管道传输的能力一般比地面好，有时能传至几百公尺远，但在管线复杂时，也会产生各种反射现象，并且不同频率的振动管道传播的情况也不同，一般是高频衰减更快。
