供水管道系统中漏水检测与修复技术研究一、引言供水管道系统是城乡居民生活中不可或缺的重要基础设施，但由于管道老化、振动、地质变化等原因，漏水问题经常发生，给人们的生活和城市安全带来严重影响。
因此，对供水管道系统中漏水检测与修复技术的研究和应用具有重要意义。
二、漏水检测技术介绍1.声波检测法声波检测法是一种利用听觉探测漏水的方法，通过管道壁面传入声音，通过听觉探测漏点位置。
采用专门的检测仪器，可以将管道内的压力产生的噪声放大，从而确定漏水位置。
2.摄像检测法摄像检测法主要是使用细端摄像机，将其放入管道内，在屏幕上实时显示管道内部情况，通过观察是否存在损伤、漏水、堵塞等情况来判断漏水位置。
三、漏水修复技术介绍1.光纤加固技术光纤加固技术是指利用高强度的光纤材料对漏水点进行加固修复。
该技术适用于细小的漏水点，使用简便，能够大大减少开挖的工作量。
2.热熔技术热熔技术是指使用热熔设备将热熔材料均匀包裹在管道漏水处，使得管道和热熔材料紧密贴合，从而实现修复漏水的目的。
该技术适用于管道较为复杂的情况，但对专业操作人员要求较高。
四、技术研究进展近年来，随着科技的不断发展，漏水检测和修复技术也得到了很大的发展和提升。
目前智能化、自动化、可视化等技术已经得到广泛应用，成为漏水检测和修复技术的发展趋势。
1.智能化技术智能化技术主要是指将漏水检测仪器与计算机系统相结合，运用人工智能算法进行快速漏水位置确定，同时配合地理信息系统，将快速确定的漏水点位置在地图上清晰标注，从而提高了检测效率。
2.自动化技术自动化技术主要是指使用机器人或者遥控设备在管道内进行检测和修复，避免了人为操作对管道的二次损伤。
自动化技术能够提高工作效率，同时减少了人为操作带来的风险。
3.可视化技术可视化技术主要是指使用摄像仪器将管道内部情况实时反馈至屏幕，从而实现对管道内部情况的实时监控。
同时，利用可视化技术，技术人员还可在管道内进行精细作业，便于管道修复。
供水系统漏水排查随着城市发展和人口增长，供水系统的稳定运行变得至关重要，但是供水系统中的漏水问题经常会给城市的水资源管理造成巨大困扰。
因此，对供水系统进行漏水排查是必不可少的。
本文将介绍一些常见的供水系统漏水排查方法。
一、漏水检测仪器的使用漏水检测仪器是供水系统漏水排查的重要工具之一。
常见的漏水检测仪器包括噪声检测器、测压仪和红外线热像仪。
噪声检测器可以通过检测管道周围的声音来判断是否存在漏水情况。
测压仪可以测量管道中的压力变化，并确定漏水的位置。
红外线热像仪则可以通过检测地下管道的温度变化来找出漏水点。
利用这些仪器进行漏水排查可以提高效率，准确找出漏水问题。
二、检查供水系统的管道连接供水系统中的管道连接是漏水的常见位置。
在排查过程中，需要仔细检查供水系统的所有管道连接处，包括管道瓶颈、阀门和法兰连接等。
检查过程中可以观察有无渗漏、水迹、生锈或异常松动等情况。
对于发现的问题，可以及时进行修复或更换，以防止漏水进一步扩大。
三、观察水表和水表井水表是供水系统中的重要设备，也是漏水排查的重点之一。
通过观察水表和水表井可以发现是否存在漏水情况。
在排查时，需要注意观察水表转动情况，如果水表转动时没有供水需要或者有异常的声音，就可能存在漏水问题。
此外，还需要检查水表井周围是否有渗漏、积水等现象，以确定漏水的具体位置。
四、检查供水管道的外观和周边环境除了检查管道连接和水表情况外，还需要对供水管道的外观进行检查。
排查过程中，可以观察管道周围的土壤湿度情况、地面是否有渗水现象以及管道是否有生锈、脱漆等情况。
在排查时，还可以利用水泥、沙土或其他材料对供水管道进行模拟，以确认漏水的具体位置。
五、定期巡检和维护供水系统的漏水排查不仅仅是一次性的工作，定期巡检和维护也是非常重要的。
建立健全的巡检制度，定期检查供水系统的各个部分，对潜在的问题进行及时发现和修复。
另外，定期维护供水系统中的设备和管道，包括清洗水管、更换老化设备等，可以减少漏水的发生概率。
自来水管漏水检测常用方法自来水管道漏水是一种常见的问题，一旦发现漏水，不仅会浪费大量的水资源，还会造成房屋、设备的损坏。
因此，及早发现并解决漏水问题是非常重要的。
本文将介绍一些常用的自来水管漏水检测方法。
1.目视检测法：这是最简单、最直接的方法。
通过目视观察自来水管道，特别是连接处、转角等容易出现漏水问题的地方，是否有明显的水渍、水迹或水滴。
因为自来水通常是透明的或浅蓝色的，所以通过目视观察可以较容易地发现漏水问题。
然而，这种方法只能发现明显的漏水情况，对于不易观察到的细小漏水问题，就不太有效了。
2.声音检测法：漏水时，自来水管道中的水流动会产生一定的噪音。
利用专用的漏水定位仪器，可以判断漏水处的位置。
常用的漏水定位仪器有地下水渗漏探测仪、超声波漏水检测仪等。
它们通过接收漏水产生的声波，分析声音的频率、强度等特征，定位漏水处。
这种方法相对准确，可以检测到细小的漏水问题，适用于复杂管道系统。
3.红外线热成像法：这种方法是利用红外线热成像仪器，检测管道表面的温度变化，从而判断是否存在漏水的情况。
当自来水管道漏水时，由于热量散失，周围环境的温度变化，通过红外线热成像仪器，可以将这种温度变化转化为图像，从而找到漏水的位置。
这种方法适用于在地板下或墙内等难以直接观察的位置，可以快速准确地定位漏水点。
4.断电试验法：这是一种比较常用的方法。
将自来水管道与水表之间的总阀门关闭，切断供水，然后打开所有的水龙头，尽量放空自来水管道中的水。
接着关闭水龙头，再将总阀门打开，供水重启。
在重新供水的过程中，观察是否有水表快速转动的情况。
如果水表快速转动，说明存在漏水问题。
这种方法虽然规避了一些仪器的使用，但是操作不够准确，无法定位漏水点。
5.压力测试法：这种方法需要专业的测试仪器，通过增加管道中的压力，观察压力是否下降来判断是否存在漏水。
这种方法需要专业人员进行，相对准确可靠，可以定位漏水点。
自来水管道漏水是一个复杂的问题，不同的漏水情况需要采用不同的检测方法。

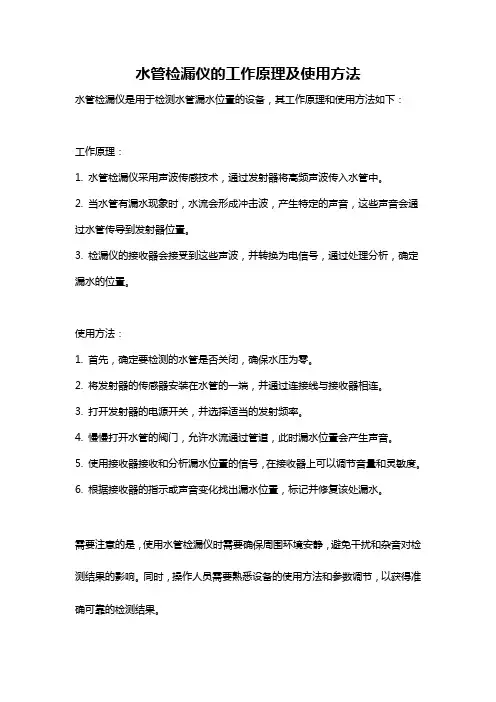

水管检漏仪的工作原理及使用方法
水管检漏仪是用于检测水管漏水位置的设备，其工作原理和使用方法如下：
工作原理：
1. 水管检漏仪采用声波传感技术，通过发射器将高频声波传入水管中。
2. 当水管有漏水现象时，水流会形成冲击波，产生特定的声音，这些声音会通过水管传导到发射器位置。
3. 检漏仪的接收器会接受到这些声波，并转换为电信号，通过处理分析，确定漏水的位置。
使用方法：
1. 首先，确定要检测的水管是否关闭，确保水压为零。
2. 将发射器的传感器安装在水管的一端，并通过连接线与接收器相连。
3. 打开发射器的电源开关，并选择适当的发射频率。
4. 慢慢打开水管的阀门，允许水流通过管道，此时漏水位置会产生声音。
5. 使用接收器接收和分析漏水位置的信号，在接收器上可以调节音量和灵敏度。
6. 根据接收器的指示或声音变化找出漏水位置，标记并修复该处漏水。
需要注意的是，使用水管检漏仪时需要确保周围环境安静，避免干扰和杂音对检测结果的影响。
同时，操作人员需要熟悉设备的使用方法和参数调节，以获得准确可靠的检测结果。
管道检漏的方法
管道检漏是指在管道中发现漏洞并进行修补的过程。
由于管道系统在工业生产和生活中的广泛应用，管道的安全性成为了一项重要的考虑点。
下面将介绍一些管道检漏的方法。
1. 监测仪器法
这种方法是利用监测仪器来检测管道内部流速和压力等参数，以此来寻找可能存在的漏洞。
在这种方法中，常见的监测仪器包括超声波传感器、磁流量计、压力传感器等。
2. 声波法
声波法是通过检测管道外部的声音信号来寻找可能存在的漏洞。
这种方法的优点在于可以检测到较小的漏洞，并且对管道的破坏性很小，缺点是对场地环境有一定要求。
3. 渗透剂法
渗透剂法是在管道表面涂上一种特殊的涂料，当存在漏洞时，该涂料会渗入漏洞中。
这种方法能够准确地检测到管道的漏洞位置，但检测过程涉及到管道的关闭，可能会对生产带来一定的影响。
4. 热红外检测法
热红外检测法是利用红外线摄像机来检测管道表面温度变化，以此来寻找可能存在的漏洞。
这种方法适用于非常长的管道和管道走向比较复杂的区域。
缺点是检测需要在夜晚或低光照条件下进行，并且可能与当地社区产生影响。
总的来说，不同的管道的检测方法各有优缺点。
在实际操作中，需要根据具体的管道情况，选择合适的检测方法，并且要做好相应的防护措施，确保检测过程的安全性。
同时，对于检测结果发现的问题，要及时给出解决方案并进行处理。
只有这样，才能确保管道运行的安全性和可靠性。
浅谈供水管网检漏技术与仪器应用发布时间：2022-09-20T01:20:04.950Z 来源：《科学与技术》2022年第10期作者：张鑫[导读] 伴随着水资源的日益短缺，供水生产成本的日益增长以及能源的日渐紧缺张鑫宝鸡市自来水集团有限公司管网运行部检漏班伴随着水资源的日益短缺，供水生产成本的日益增长以及能源的日渐紧缺，供水管网漏损的问题已受到各级的广泛重视，各城市都将供水管网的漏损控制作为一项重要课题进行研究。
2015年4月国务院发布《水污染防治行动计划》（简称“水十条”）强调提出，到2017年，全国公共供水管网漏损率控制在12%以内；到2020年，控制在10%以内。
《城镇供水管网漏水探测技术规程》中又单独对检漏提出了标准，要求准确率不低于90%，误差不宜大于1米。
可以说，供水管网漏损控制受到了国家和地方政府及供水企业的高度重视，势必将成为供水行业经营管理的重要责任和考核经济指标。
关键词：供水管网；漏损；检漏；检漏仪器 1、前言供水管道破裂、爆管和渗漏会造成大量自来水流失、影响工业生产和居民生活的正常用水，增加供水管网的无收益水量，直接影响公司的经济收益。
因此，加强管网的日常检漏，尽可能缩短抢修时间，可以有效地降低城市供水管网的漏水损失，确保供水管网安全供水。
一、常见漏损类型（一）管道漏损管道包括管体、配件和接口三部分。
管体和配件漏水是由于锈蚀穿孔或腐蚀破裂，接口漏水则一般是由于密封胶圈损坏、承插式接口脱落、接头破裂等不同原因造成。
（二）调节构建物漏损供水管网中常见的调节构建物有起暂时储水作用的水池和水箱、输送途中的各种泵站等。
调节构建物漏损除了本身漏水以外，还包括其进出水口、上下水管道和其他相关配件的漏水。
（三）管道附配件漏损管道附配件指的是：水表等计量、U形管等安全件、三通等管件、阀门和水龙头这类控制件等。
阀门漏水、消火栓漏水、过滤网破裂漏水、法兰接口处漏水、水表漏水等均属于管道配属件漏损。
供水管网检漏技术简述
供水管网检漏技术是利用各种方法和设备对供水管网进行泄漏检测的一种技术。
由于供水管网常年使用以及地下管道环境复杂，管网泄漏是常见的问题，泄漏不仅会造成水资源的浪费，还会给城市的供水安全和供水能力带来风险。
及时发现和修复管网泄漏是保障供水安全和节约水资源的关键。
供水管网检漏技术主要包括以下几种方法和设备：
1. 水质检测：利用水质变化来判断是否存在管网泄漏。
当管网泄漏时，周围土壤、污染物等会渗入管网，导致水质发生变化，通过对水样的采集和分析，可以确定泄漏位置。
2. 声音检测：利用声音传播原理来判断泄漏位置。
通过在管道上布设传感器，对管道内部的水声、冲击声和漏水声进行监测，根据声音的变化来判断泄漏的位置和程度。
3. 压力检测：利用压力变化来判断泄漏位置。
通过在管道上设置压力传感器，监测管道内部的压力变化，当存在泄漏时，管道内部的压力会发生变化，通过分析压力变化的规律，可以确定泄漏位置。
4. 红外热像仪：利用红外热像技术来检测管道泄漏。
通过使用红外热像仪对管道进行扫描，当有泄漏时，漏水会带走一部分热量，导致管道表面温度发生变化，通过红外热像仪可以观测到这些温度变化，从而确定泄漏位置。
5. 地下雷达：利用地下雷达探测地下管道的存在和泄漏位置。
地下雷达通过向地下发射电磁波，并对反射回来的信号进行接收和分析，从而确定地下管道的位置和泄漏情况。
供水管道查漏的方法我折腾了好久供水管道查漏这事儿，总算找到点门道。
咱先说说我最初那些瞎摸索的经历吧。
我一开始就是听声儿，觉得哪有那种细微的水流声，可能那就是漏的地方。
我拿着耳朵就贴着管道听，从这头听到那头，那姿势呀，就跟个侦探似的。
可有时候外面环境太吵了，啥声音都有，风声啦，旁边人家装修的声音啦，这办法就不咋灵了。
而且有时候我也不确定那到底是正常的水流声还是漏水声，就这么稀里糊涂地误判了好几次。
后来我又想了个招，就是看水表。
这个方法简单点儿说就好比看人的心跳一样，正常情况下，家里所有水龙头都关着，水表应该是不转的，如果它在慢慢转，那就可能是有地方漏水了。
我记得有一次，我盯着水表看了老半天，就看见那小指针轻微地动，我就想肯定哪里漏水了。
可是这只能知道有漏，但具体位置不知道啊。
再后来，我试过打压测试。
这就像给管道做个体检，使劲儿给它内部加点压力，然后看压力能不能保住。
不过这玩意儿自己做起来有点费劲，我还专门找了些工具，结果不是压力加不上去，就是加完了也看不出来到底哪里漏了，因为这个操作有点复杂，哪个步骤没做好都不行。
还有一个办法就是沿着管道检查，看看哪里有湿的地方。
我就顺着管道一点点看，跟寻宝似的。
有一回我发现墙角有一点湿印子，我就以为是这里漏了，费了老大劲把那块地面挖开，结果发现不是管道漏，而是楼上空调水渗下来的。
唉，白忙活一场。
经过这么多失败的教训，我发现现在有一种专业的查漏仪器，就像X 光一样能够透视管道。
不过这仪器太贵了，咱们普通人家要是找个专业的查漏师傅来用这个仪器查肯定很不错。
找师傅的时候可得找那种口碑好的，有的师傅经验丰富，一来听听声音，看看环境，再用些简单的工具就能大概判断出问题在哪。
要是让我给点建议的话，要是家里发现有漏的迹象，先别急着施工找漏点，可以先多观察观察，像看水表、简单听听声音这些基本的都做一遍，这样能给找专业师傅帮忙时提供更多的线索，也能省点儿钱。
另外，平常注意管道保养，别让管道老是受到外力挤压或者温度变化太大，这样也能减少漏水的可能性。
供水管网检漏技术简述供水管网是城市基础设施之一，它的正常运行直接关系到城市居民的生活用水和工业生产用水。
由于管网长期运行、维护不力以及外力破坏等原因，管网漏水现象时有发生。
一旦管网出现漏水，不仅会浪费大量的水资源，还会给城市带来严重的经济损失和环境问题。
如何及时有效地对供水管网进行检漏成为了水务部门亟待解决的问题之一。
供水管网检漏技术简述如下：一、传统检漏方法1.听觉法传统的检漏方法主要是通过人工耳听的方式对管网进行检测。
工作人员在管网周围进行细致的听觉检测，通过听水流声音判断是否有漏水现象。
这种方法的缺点是效率低、准确性不高，而且只适用于管道较浅、漏水量较大的情况。
2.平板法平板法是以水表平板上的示数为依据，通过观察水表读数的增减来判断是否有漏水。
这种方法对于小漏水量和小口径管道的泄漏检测效果不佳，而且需要人工定期巡检，工作效率低。
3.压力法压力法是通过给管网施加一定的压力，然后观察压力的变化来判断是否有漏水。
这种方法需要使用专用的压力测试仪器，而且对管网的影响较大，不适合于日常检测。
二、现代检漏技术1.超声波检测技术超声波检测技术是一种高效、准确的供水管网检漏方法。
它通过在管道内外部布置超声波传感器，利用超声波在水管内部传播时因漏水产生的特定频率谱来定位漏点。
该技术适用于各种管径和材质的供水管道，对管道深埋、管道材质影响小，能够精确定位漏水点，提高了漏损检测的准确性和效率。
2.红外热像技术红外热像技术是一种高效的无损检测方法，它通过对管道表面进行红外热像扫描，利用漏水部位与周围环境的温度差异来定位漏水点。
该技术适用范围广，对于深埋管道、覆土较厚、复杂环境下的漏水点检测具有明显优势。
3.气体检测技术气体检测技术是一种新兴的供水管网检漏方法。
它通过向管网中注入特定的气体，然后利用探测仪器对排出的气体进行感知，通过检测气体浓度及其分布情况来定位漏水点。
该技术对于各类管道和环境条件下的漏水点检测都具有较好的适用性。
供水管网检漏技术简述供水管网是城市基础设施的重要组成部分，但管网存在老化、腐蚀、破损等问题，造成供水系统的水损失和降低正常供水的质量和水压，因此需要对管网进行定期检查和维护。
水漏是管网中最常见的问题之一，不仅导致水资源浪费，也会损害环境和建筑结构。
在实际操作中，管网检漏技术是非常重要的，本文将围绕管网检漏技术进行简述。
一、检漏工具管网检漏需要利用专业的工具，常见的检漏工具有：（1）声音探测器：能够检测出管道内的漏水声音，并将它们转换成可听的信号。
如传统手动操作的听器。
（2）地下水探测仪：通过测量管道周围的地下水含量变化，发现漏水位置。
（3）压力传感器：通过监测管网的水压变化，发现管道中可能存在漏水问题。
（4）红外相机：利用红外线探测技术，可以找出管道表面温度异常的地方，如漏水口。
二、检漏方法管网检漏的方法常见有以下几种：（1）传统听器法：利用人工听器，将听管放在管道表面和接头处，通过听声音的高低、响亮度、颤动幅度等来判断管道是否漏水。
（2）压力泄漏法：先将管网关闭，给管网加压，然后观察压力变化。
若管网存在漏水问题，则压力变化会很快明显。
（3）电磁检测法：不依赖水源关闭，利用探测设备测定电磁波的强度来判断管道是否泄露。
（4）红外检测法：可用于管道外漏水的检测，通过红外相机及软件分析，可找出漏水位置，不过仅适用于散热量小的管道。
三、检漏应对一旦检测到管道漏水问题，需要及时应对和处理，以防止进一步扩大水损失和水的污染。
（1）紧急止漏：针对管道漏水处进行紧急处理，可以采用旋塞停水法、封堵法、钢板夹口、钢带缠绕等方法。
（2）修复管道：针对管道老化、腐蚀、破损等问题，需要进行修复或更换管道。
（3）提高管理水平：加强管网的日常检查与维护，定期对管网进行清洗，提高管网的管理水平，以减少管道漏水问题的发生。
综上所述，管网检漏技术是一项重要的任务，可以及早发现管网中的漏水问题，保障供水系统的正常运行。
在应急处理和日常维护中，应该根据具体情况采用不同的检漏工具和方法，有效应对管道漏水问题。
供水管道检漏技术方案供水管道的检漏是城市水务管理的重要环节之一，对于保障供水系统的正常运行和减少水资源的浪费具有重要意义。
本文将提出一种供水管道检漏技术方案，具体内容如下：1.非损检漏技术非损检漏技术是指在不需要拆除和破坏供水管道的情况下，通过各种仪器设备对管道进行检测，从而确定漏水点的技术手段。
非损检漏技术主要包括声音检测、红外线检测、超声波检测等。
声音检测是通过专门的设备对管道进行听音，根据漏水点所产生的噪音特征来判断漏水点的位置；红外线检测是利用红外线热辐射设备对管道进行扫描，通过管道表面温度的变化来判断是否有漏水点；超声波检测是利用超声波探测器对管道进行扫描，通过接收管道内所产生的超声波来判断是否有漏水点。
2.漏水点预测技术漏水点的预测技术是通过对供水管道的历史数据和水压、水流等参数进行分析和处理，利用统计学和数学模型来对可能出现漏水点的位置进行预测。
漏水点预测技术主要包括基于模型的预测和基于统计的预测。
基于模型的预测是基于供水管道的水力模型和管网拓扑关系，通过建立数学模型来对漏水点进行预测；基于统计的预测是通过对供水管道的历史数据进行统计分析，建立统计模型来对漏水点进行预测。
3.数据监测和分析技术数据监测和分析技术是通过安装传感器和数据采集设备对供水管道的运行数据进行监测和采集，并利用数据分析算法和模型对数据进行处理和分析，从而实现对漏水点的检测和定位。
数据监测和分析技术主要包括供水管道参数监测、数据采集和存储、数据分析和预警等。
供水管道参数监测是通过安装压力传感器、流量传感器等设备对供水管道的相关参数进行实时监测；数据采集和存储是通过数据采集设备将管道参数的监测数据进行采集和存储；数据分析和预警是通过利用数据分析算法和模型对监测数据进行处理和分析，实现对漏水点的检测和预警。
4.维护管理技术维护管理技术是指在发现漏水点后，对供水管道进行修复和维护的技术手段。
维护管理技术主要包括修复技术和预防技术。
供水管网检漏技术简述供水管网的检漏技术是指通过各种手段和设备对供水管道进行检测，找出存在的漏水点和漏水量。
这些技术的主要目的是及时发现和修复漏水问题，提高供水管网的运行效率，避免水资源的浪费和供水质量的下降。
1. 声音探测：这是一种常见的检漏技术，通过专门的设备对管道周围的声音进行监听，找出漏水点的位置。
当水泄漏时，会产生特定的声音，通过设备捕捉和分析这些声音，可以确定漏水点的位置和程度。
这种方法适用于地下管道和散热器等难以直接观察的地方。
2. 管道压力测试：通过给管道加压，观察压力变化来判断是否存在漏水。
将管道系统与压力表或压力传感器连接，并将管道系统封闭，增加压力，观察压力变化情况。
如果压力持续下降，说明存在漏水问题，通过进一步的检测可以确定漏水位置和程度。
3. 热传感器检测：使用红外线或热成像仪等热传感器设备，对管道表面进行扫描，以便检测出异常温度情况。
漏水会导致管道周围温度升高或降低，在热传感器的帮助下，可以精确地找到漏水点。
4. 防漏涂层：在管道表面涂覆含有防漏材料的涂层，以提高管道的密封性和耐水性，减少漏水的可能性。
这种方法常用于老化管道的修复和管道加固等操作，可以延长管道的使用寿命。
5. 封堵技术：对于已确定的漏水点，可以使用各种封堵材料进行修复。
可以使用水封胶、急速水泥等材料进行漏水点的堵漏。
6. 高频电磁法：高频电磁法是一种新型的检漏技术，通过电磁场的改变来判断管道是否存在漏水问题。
通过传感器将电磁波直接发送到管道中，当遇到漏水时，漏水点周围的电磁场会发生变化，通过对电磁场变化的分析，可以确定漏水点的位置和程度。
供水管网检漏技术有多种方法，各自有各自的特点和适用范围。
选择合适的检漏技术可以快速准确地找出漏水点，并及时采取相应的修复措施，保证供水管网的正常运行。
随着技术的不断发展，相信会有更多更高效的检漏技术被应用到供水管网维护中。
供水管网检漏技术简述供水管网检漏技术是指通过一系列检测手段和检测设备，对供水管道进行泄漏点的定位、分析和修复的技术。
其主要目的是降低供水管网的漏损率，提高供水效率及水质，保障供水系统的稳定性和安全性。
检漏技术主要分为以下几种：1. 声探测法声探测法是一种非破坏性检测方法，利用特殊的设备在管道上进行监测，可以听到管道内部声音的变化，如水流声、水压声等。
如果管道出现漏水问题，会引起水流声的变化，通过声探测仪器可以定位到管道漏孔的位置。
孔探法是采用一系列的检测装置和技术来检测供水管道中的漏洞和凸起等问题。
当漏洞或凸起出现在管道中时，该装置可以通过钻孔、封孔的方式进入管道，对管道内部进行探测和检测，从而定位到漏洞位置。
热探测法是通过检测管道表面的温度变化来定位漏洞的位置。
该技术利用摄像机以及红外热像仪等设备，测量表面温度变化，进行数据分析和处理，从而发现管道中漏洞的位置。
4. 气体追踪法气体追踪法是一种通过气体的传递和扩散来检测管道中的漏洞。
该方法通过注入一种有特殊气味的气体到管道内，然后在管道外进行气味检测和分析，从而查找漏洞位置。
5. 视频检测法视频检测法利用特殊的设备可在管道内部进行监测和拍摄，对管道内部进行详细的检测，从而检测到可能存在的漏水问题。
该方法是一种非破坏性检测方法，具有高效、精准等特点，被广泛应用于供水管网检测。
总之，供水管网检漏技术在现代供水管理中是必不可少的一项技术，不仅可以提高供水管网的安全性和稳定性，还能优化供水系统运行效率，降低供水费用和水资源浪费。
在未来，随着检测技术的不断升级和创新，其监测和修复能力将会更加高效、智能，为人们提供更加可靠、高效的供水服务。
供水管道漏水检测方法
供水管道漏水检测方法有多种：
1.听音法：用某种传声工具倾听漏水的声音，根据漏水声的大小与音质特点来判断漏水位置。
这种方法需要使用简单的机械式听漏棒或各类听音测漏仪。
2.红外法：红外热成像检测运用光电技术检测物体热辐射的红外线特定波段信号，将该信号转换成可供人类视觉分辨的图像和图形，在管网区域作红外扫描测量。
当发生漏水时，局部地域与周围产生温度差，红外辐射情况将不同，红外图像将反映这一区别。
3.探地雷达法：利用电磁波扫描地下状态，从反射信号观察地下物体状态分布，如能做到一目了然，当然既清楚又准确。
4.相关检漏法：从原理上说是一种基于声振法的移植技术，属于声振法。
5.关闭家中所有的角阀，然后仔细观察水表是否转动。
如果它旋转，就说明有漏水现象。
6.使用压力泵以8公斤的压力按压供水管，保持压力1小时，然后观察压力表指针的变化。
即使有轻微的漏水，指针也会有所脱落。
7.观察法：由于漏水点周围土层含水量大、凝聚力低，经常发生地面沉降，因此可以推断泄漏点。
8.实验法：对水质进行物理磁化一段时间后，停水并放空，使
用磁化检测设备沿线路进行检测并分析异常区域。
9.使用地下金属物测量仪：这种设备主要用来寻找地下铁质金属物品，但也可根据其强度的变化推测渗漏位置。
10.使用供电公司常用的地下管道探测器：该设备可以对地下管道进行射线照相，漏水部位与其他部位有明显的区别。
供水管网检漏技术简述供水管网检漏技术是指用于检测供水管网中漏水问题的一系列技术和方法。
由于供水管网的泄漏会导致水资源的浪费、水质的下降和工程安全的隐患，及时发现和修复漏水问题对保障供水安全和节约资源具有重要意义。
供水管网检漏技术的发展对于提高供水管网的运行管理水平和维修能力起到了积极的推动作用。
供水管网检漏技术主要包括以下几种方法：声学方法、压力变化方法、气体追踪法、注水法、浮标法和热红外成像法等。
1. 声学方法：声学方法是利用超声波检测漏水点的一种常用方法。
当管道中存在漏水时，水流通过漏洞时会产生特定的噪音，这种噪音可以通过专用设备进行捕获和分析，从而确定漏水点的位置。
声学方法具有定位精确、操作方便、无损检测等优点，但对于噪音干扰较大的环境中，其可靠性和准确性可能会受到影响。
2. 压力变化方法：压力变化方法是通过对管道系统的压力变化进行监测来确定漏水点的位置。
当管道中存在漏水时，漏水点附近的压力会发生变化，这种变化可以通过对供水系统进行压力监测和分析来发现。
压力变化方法适用于整个供水管道系统的检测，在地下管道系统中应用较广。
3. 气体追踪法：气体追踪法是通过向管道中注入特定气体，利用检测仪器检测气体泄漏的位置。
气体追踪法可根据气体的特性和传输规律，追踪气体泄漏点的位置。
这种方法可以应用于各种类型的供水管道，但需要注意选择合适的气体和仪器，以确保检测效果的准确性和可靠性。
4. 注水法：注水法是通过在管道系统中注入一定量的水来检测漏水点的位置。
注水法可根据供水管道系统的结构和流动规律，通过检测水流与注入水流的差异来确定漏水点。
注水法具有灵敏度高、操作简单、成本较低等优点，但需要注意控制注水量和监测水流的变化，以保证检测的准确性。
5. 浮标法：浮标法是通过在供水管道中引入浮标或追踪器，利用浮标的移动轨迹来确定漏水点的位置。
在管道中引入浮标后，浮标会受到漏水点处的水流影响而运动，通过对浮标的观察和记录，可以确定漏水点的位置。
谈我国供水管道检漏的主要方法和仪器2012-02-08 15:00:07 资讯来源：一﹑前言淡水是人类生存最基本的条件之一，水资源贫乏和环境污染是制约城镇供水的主要因素。
供水管道漏水是对宝贵水源的浪费，他不仅增加了净水成本，而且还额外地增大了供水设施的投资费用，同时，也导致一些次生灾害。
因此，保护水源，节约用水，检漏降损，已成为全人类的共识。
二﹑我国供水管道漏失状况据中国水协1998统计，我国城市水司平均漏失率为12～13%，如果按单位管长单位时间的漏水量统计，则我国的漏水量远大于经济发达国家，具体数字见表一：表一：单位比漏水量统计表其中，漏失率=漏水量/供水量×100%；单位比漏水量=年漏水量/(365×24×管长), m3/h/km，即为单位管长单位时间的漏水量。
目前我国多数城市采用被动检漏法或以此法为主，而地下管道漏水的规律是由暗漏到明漏，有时暗漏的水流入河道、下水道或电缆沟后始终成不了明漏，因此我国城市水司降低漏耗的潜力还相当大。
做好检漏工作可极大地提高有效供水能力，对节约用水，提高水司的社会效益和经济效益具有重大意义。
三﹑供水管道漏水声的种类及传播供水管道担负的任务是将净水输送到用户，以满足人们最基本的需要。
然而，供水管道也会发生漏水情况，当发生时，喷出管道的水与漏口摩擦，以及与周围介质等撞击，会产生不同频率的振动，由此产生漏水声。
漏水声的种类通常可分为三种：（1）漏口摩擦声：是指喷出管道的水与漏口摩擦产生的声音，其频率通常为300～2500Hz，并沿管道向远方传播，传播距离通常与水压﹑管材﹑管径﹑接口﹑漏口等有关，在一定范围内，可在闸门﹑消火栓等暴露点听测到漏水声。
（2）水头撞击声：是指喷出管道的水与周围介质撞击产生的声音，并以漏斗形式通过土壤向地面扩散，可在地面用听漏仪听测到，其频率通常为100～800 Hz之间。
（3）介质摩擦声：是指喷出管道的水带动周围粒子（如土粒，沙粒等）相互碰撞摩擦产生的声音，其频率较低，当把听音杆插到地下漏口附近时，可听测到，这为漏点最终确认提供了依据。
四﹑供水管道检漏的主要方法由于人类对供水管道漏水的共识，先后研究了一些检漏方法，也研制一些仪器，例如，在德国﹑英国等经济发达国家通常采用的检漏方法有：音听检漏法，相关检漏法，漏水声自动监测法和分区检漏法等。
前三种检漏法是靠漏口产生的声音来探测漏点的，这对无声的泄漏就没有办法了。
而分区检漏法是通过计量管道流量及压力来判别有无漏水存在，就是所谓的最小流量法。
目前我国通常采用被动检漏法，音听检漏法或相关检漏法，有些水司也采用了漏水声自动监测法或分区检漏法，随着供水管网管理的规范和技术的进步，许多水司会逐步引进漏水声自动监测法或分区检漏法，这对快速降低漏失，控制漏耗将起到积极的作用。
1．音听检漏法音听检漏法分为阀栓听音和地面听音两种，前者用于查找漏水的线索和范围，简称漏点预定位；后者用于确定漏水点位置，简称漏点精确定位。
漏点预定位是指听漏棒、电子听漏仪及噪声自动记录仪来探测供水管道漏水的方法，根据使用仪器的不同，预定位技术主要有阀栓听音法和噪声自动监测法。
（1）阀栓听音法阀栓听音法是用听漏棒或电子放大听漏仪直接在管道暴露点(如消火栓、阀门及暴露的管道等)听测由漏水点产生的漏水声，从而确定漏水管道，缩小漏水检测范围。
金属管道漏水声频率一般在300～2500Hz之间，而非金属管道漏水声频率在100～700Hz之间。
听测点距漏水点位置越近，听测到的漏水声越大；反之，越小，见图一。
（2）地面听音法当通过预定位方法确定漏水管段后，用电子放大听漏仪在地面听测地下管道的漏水点，并进行精确定位。
听测方式为沿着漏水管道走向以一定间距逐点听测比较，当地面拾音器靠近漏水点时，听测到的漏水声越强，在漏水点上方达到最大，见图二。
拾音器放置间距与管道材质有关，一般说来，金属管道间距为1～2米，而非金属管道为0.5～1米，水泥路面间距为1～2米，土路面为0.5米。
3）听漏仪的发展状况听漏仪是从原来的模拟信号处理发展到现代数字信号处理。
由于采用数字信号处理，使得抗环境噪声干扰能力增强。
数字频率分析﹑数字滤拨﹑瞬时值和最小值记录及区分漏水与短时用水地连续监测等功能，只有数字化的仪器才能实现。
2．漏水声自动监测法泄漏噪声自动记录仪是由多台数据记录仪和一台控制器组成的整体化声波接收系统。
当装有专用软件的计算机对数据记录仪进行编程后，只要将记录仪放在管网的不同位置，如消火栓、阀门及其他管道暴露点等，按预设时间(如深夜2:00～4:00)同时自动开/关记录仪，可记录管道各处的漏水声信号，该信号经数字化后自动存入记录仪中，并通过专用软件在计算机上进行处理，从而快速探测装有记录仪的管网区域内是否存在漏水。
人耳通常能同到30dB 以上的漏水声，而泄漏噪声自动记录仪可探测到10dB以上的漏水声。
数据记录仪放置距离视管材﹑管径等情况而定，一般说来，金属管道可选200～400米的间距，非金属管道应在100米之内的间距。
判别漏水的依据是：每个漏水点会产生一个持续的漏水声，根据记录仪记录的噪声强度和频繁度来判断在记录仪附近是否有漏水的存在，计算机软件自动识别并作二维或三维图，见图三。
使用泄漏噪声自动记录仪检漏有如下优点：（1）检漏有规律，有助于发现漏水早期迹象；（2）由于能自动开始和停止工作，而不用人来听测，从而降低了劳动强度和费用；（3）仪器操作简便，可用计算机进行文件汇编。
3．相关检漏法相关检漏法是当前最先进最有效的一种检漏方法，特别适用于环境干扰噪声大、管道埋设太深或不适宜用地面听漏法的区域。
用相关仪可快速准确地测出地下管道漏水点的精确位置。
一套完整的相关仪主要是由一台相关仪主机(无线电接收机和微处理器等组成)、二台无线电发射机(带前置放大器)和二个高灵敏度振动传感器组成。
其工作原理为：当管道漏水时，在漏口处会产生漏水声波，并沿管道向远方传播，当把传感器放在管道或连接件的不同位置时，相关仪主机可测出由漏口产生的漏水声波传播到不同传感器的时间差Td，只要给定两个传感器之间管道的实际长度L和声波在该管道的传播速度V，漏水点的位置Lx就可按下式计算出来。
Lx=(L－V×Td)/2式中V取决于管材、管径和管道中的介质，单位为m/ms，并全部存入相关仪主机中。
测试过程见图四。
相关仪也经历了从低到高性能的发展过程，现代高性能的相关仪具有时间域和频率域（FFT）时实相关处理功能，同时具有高分辨率（0.1ms）﹑频谱分析及陷波﹑自动滤波﹑测管道声速和距离等功能。
4．分区检漏法在管道听测漏水声时，一般说来，漏点大产生的漏水声比漏点小产生的漏水声要大一些，但漏点大到一定程度漏水声反而小了，因此，我们不能认为听到的漏水声大，其漏水量就大，有时实际情况正好相反。
分区检漏法使漏水点按漏水量大小分类成为可能，并因此能做到：控制大的漏水点并首先被排除掉。
每个管网中都存在着多处小的漏水点和几处大的漏水点，经验表明，漏水总量的80％是由20％大漏水点造成的。
因此，尽快排除大的漏水点才能更好地控制漏耗，降低漏失率，同时，分区检漏可大大提高检漏速度。
用流量计进行分区检漏时，首先关闭与该区相连的阀门，使该区与其他区分离，然后用一条消防水带一端接在被隔离区的消火栓上，另一端接到流量计的测试装置上；再将第二条消防水带一端接在其他区的消火栓上，另一端接到流量计的测试装置上，最后开启消火栓，向被隔离区管网供水，见图五。
借助于流量计，测量该区的流量，可得到某一压力下的漏水量，见图六。
如果有漏水，可通过依此关/开该区的阀门，可发现哪一段管道漏水。
德国SEBA 的流量计TDM 10-60正是为分区检漏而设计的。
采用分区检漏法检漏的优点：（1）能迅速排除大的漏水点；（2）系统地测试，可进行管网状况分析；（3）用所测流量与正常流量比较，可以发现漏水的早期迹象。
五、供水管道检漏过程中应注意的问题前面叙述了供水管道的检漏方法和仪器，各水司选用何种检漏方式要根据所处的地理位置情况及选用的仪器设备而定。
无论选用哪种检漏方法，在去现场检漏前，一方面要清楚地了解地下管线的实际走向、材质、管径、埋深、水压及使用年限；另一方面还要对检漏仪器进行选择，带哪些仪器。
对所携带的仪器预先要进行检查，看是否有问题，如电池电压是否符合要求；接线是否对；有无故障等。
其它检漏工具是否备齐。
此外，还应注意如下问题：（1）如果遇多年未开启的井盖要点明火验证，证明井中无毒气时，方可下井操作。
（2）在市区检漏时一定要注意交通安全，应放置警示牌，穿上警示背心。
（3）对某些漏点难下决心定位需用打地钎法核实时，一定要查清此处是否有电缆。
（4）注意保持拾音器或传感器与测试点接触良好。
总之，各类检漏仪都有其自己的特点和性能及使用范围，就地面听漏仪而言，绝大部分管道漏水时用地面听漏仪均能听到漏水的声音，并准确找到漏水的地点，但有一少部分漏水点听测起来不太清楚，分析主要原因是漏水声传不到地面上来，情况可能是:①管道埋设太深，漏水声能量被泥土吸收;②漏口被水淹没，漏水声能量被水吸收;③水压太低，导致漏口处产生的漏水声很微弱;④漏口上方有下水管道隔音;⑤管道接口处渗漏，几乎无漏水声;⑥地面上有建筑物或堆积物，无听漏条件。
对于漏水声不能传到地面的漏点，最好用相关仪测试，可快速准确地定位漏点，并比用地面听漏仪要快得多。
总之，地下管道漏水情况十分复杂，有时要依靠各类检漏仪器和人的经验去判断，甚至有时还要借助于其它辅助手段判断，才能取得最佳效果。
操作人员不能死记规程，要把规程和仪器性能融合起来应用。
积累经验是十分重要的，每次检漏都要有原始记录，把有关数据记录下来，数据积累到一定数量后，可用统计分析方法找出其规律性，可提高今后的检漏效率。
六、几点建议为有效地降低漏耗，应有计划地选配检漏仪器，变被动检漏为主动检漏，尽快组建检漏队伍，把漏失控制到最低程度。
1.检漏队伍组建(1)检漏人员素质随着科学及技术的发展，检漏技术及仪器越来越先进。
因此，检漏人员应具备如下条件：①知识层次越高越好，应具备高中学力；②应具备吃苦耐劳的敬业精神，事业心强；③要善于学习，不断探索和实践、积极总结检漏经验；④在年龄结构上建议老、中、青相结合(比例约为1:3:5)，并逐步向年青化过渡。
(2)检漏队伍人数一般每80～100公里的供水管道配1～2名检漏。
(3)检漏人员职责①熟悉本地区管道运行的情况；②熟练掌握检漏仪器和管线定位仪器；③熟练掌握常规检漏方法；④负责本区巡回检漏；⑤负责仪器的维护和保养；⑥做好检漏记录，填写报表，并编写检漏报告(4)检漏考核指标①暗漏检出率(检出的暗漏与修漏总数之比)应大于85%；②检漏正确率(检漏人员报的地点与实际漏水点的距离在1米之内的比例)应大于95%。
