各种类型发光二极管详细简介

led灯(发光二极管)的简单介绍.docx1、LED发光二极管简称为LED。

由含镓(Ga)、砷(As)、磷(P)、氮(N)等的化合物制成。

当电子与空穴复合时能辐射出可见光，因此可以用来制成发光二极管。

在电路及仪器中作为指示灯，或者组成文字或数字显示。

砷化镓二极管发红光，磷化镓二极管发绿光，碳化硅二极管发黄光，氮化镓二极管发蓝光。

因化学性质又分有机发光二极管OLED和无机发光二极管LED。

基本信息·中文名称：发光二极管·外文名称：Light-EmittingDiode〔led〕·简称：LED·用处：指示灯、显示板、显示器、照明、亮化·分类：室内照明和户外照明基本介绍发光二极管(LightEmittingDiode,LED)，是一种半导体组件。

初时多用作为指示灯、显示发光二极管板等；随着白光LED的出现，也被用作照明。

LED被称2、为第四代照明光源或绿色光源，具有节能、环保、寿命长、体积小等特点，广泛应用于各种指示、显示、装饰、背光源、一般照明和城市夜景等领域。

依据使用功能的不同，可以将其划分为信息显示、信号灯、车用灯具、液晶屏背光源、通用照明五大类。

应用领域目前，LED全彩显示屏主要应用于广告传媒、体育场馆、舞台背景、市政工程等。

在政策护航、销量提升等因素的推动下，LED成为近期资本市场的投资热点之一，其中新海宜、福晶科技等表现抢眼。

由于第四季度是LED照明、电视等产品消费的高峰期，上游零组件产业销量也会出现周期性的攀升。

随着10月1日我国禁售和进口60瓦及以上白炽灯政策落实，我国淘汰白炽灯路线图已经开启，LED照明渗透率将不断提升。

业内人士表示，仅白炽灯替代市场每年就将新增120亿只以上灯源需求。

LED3、市场前景宽阔LED产品主要应用于背光源、彩屏、室内照明三大领域。

应用领域目前，LED全彩显示屏主要应用于广告传媒、体育场馆、舞台背景、市政工程等。

五种二极管用途分类原理及应用二极管是一种两端只能导通电流一个方向的电子器件，广泛应用于电子电路中。

下面将对五种不同类型的二极管的用途、分类原理及应用进行详细介绍。

一、整流二极管整流二极管是最常见的二极管类型之一，也被称为普通二极管。

它具有只允许电流在一个方向上流动的特性，常用于将交流电转换为直流电的整流电路。

其实现原理是基于半导体材料的PN结，当PN结的P端接在正电压（高电位）上，N 端接在负电压（低电位）上时，PN结处形成耗尽区，电流无法通过。

当P端接在负电压上，N端接在正电压上时，PN结处不再形成耗尽区，电流得以通过。

整流二极管的应用包括电源转换器、电动机驱动、充电电路等。

二、肖特基二极管肖特基二极管是一种由金属与半导体接触形成的二极管。

它具有低电压损失、快速开关速度和低反向电流等特点。

肖特基二极管的工作原理是基于肖特基接触，即由于金属和半导体之间的电子互相扩散而形成的电势垒。

与整流二极管相比，肖特基二极管具有更低的开启电压且反向耐压较低。

它广泛应用于高频电路、开关电源、闭环控制电路等领域。

三、快恢复二极管快恢复二极管是一种在有源区恢复更快的二极管，常用于高频和高功率电路中。

其主要特点是恢复时间短，能够较快地提供导通状态，从而减小电压压降和功率损耗。

快恢复二极管的核心技术是降低PN结的耗尽层宽度，以实现更快的恢复速度。

快恢复二极管常用于电源开关电路、光伏逆变器、军事雷达等高性能电源和高频电路。

四、肖特基势垒调制二极管肖特基势垒调制二极管（Schottky Barrier Diode，SBD）是一种工作在高频范围内的二极管。

它的优点在于具有快速开关速度、低正向电压丢失和低反向电流。

肖特基势垒调制二极管的工作原理是利用了金属与半导体之间的Schottky接触，形成了一种比PN结更快和更高效的电子注入和排出方式。

典型应用包括射频电路中的混频器、变频器以及开关电源。

五、发光二极管发光二极管（Light Emitting Diode，LED）是一种可以将电能转化为可见光的二极管。

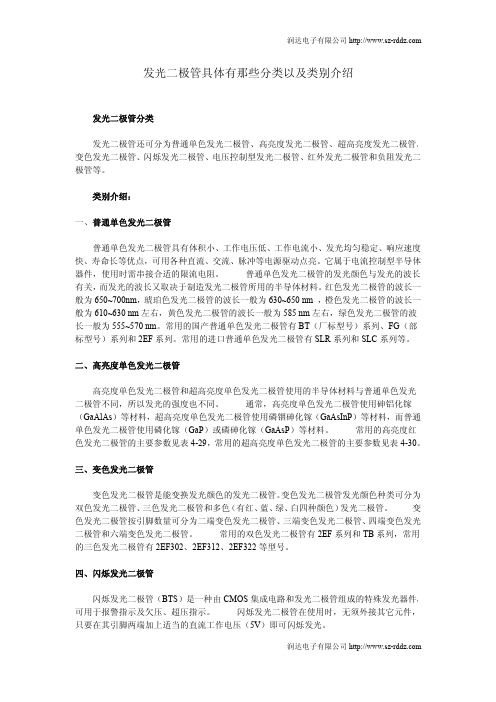

发光二极管具体有那些分类以及类别介绍发光二极管分类发光二极管还可分为普通单色发光二极管、高亮度发光二极管、超高亮度发光二极管、变色发光二极管、闪烁发光二极管、电压控制型发光二极管、红外发光二极管和负阻发光二极管等。

类别介绍：一、普通单色发光二极管普通单色发光二极管具有体积小、工作电压低、工作电流小、发光均匀稳定、响应速度快、寿命长等优点，可用各种直流、交流、脉冲等电源驱动点亮。

它属于电流控制型半导体器件，使用时需串接合适的限流电阻。

普通单色发光二极管的发光颜色与发光的波长有关，而发光的波长又取决于制造发光二极管所用的半导体材料。

红色发光二极管的波长一般为650~700nm，琥珀色发光二极管的波长一般为630~650nm，橙色发光二极管的波长一般为610~630nm左右，黄色发光二极管的波长一般为585nm左右，绿色发光二极管的波长一般为555~570nm。

常用的国产普通单色发光二极管有BT（厂标型号）系列、FG（部标型号）系列和2EF系列。

常用的进口普通单色发光二极管有SLR系列和SLC系列等。

二、高亮度单色发光二极管高亮度单色发光二极管和超高亮度单色发光二极管使用的半导体材料与普通单色发光二极管不同，所以发光的强度也不同。

通常，高亮度单色发光二极管使用砷铝化镓（GaAlAs）等材料，超高亮度单色发光二极管使用磷铟砷化镓（GaAsInP）等材料，而普通单色发光二极管使用磷化镓（GaP）或磷砷化镓（GaAsP）等材料。

常用的高亮度红色发光二极管的主要参数见表4-29，常用的超高亮度单色发光二极管的主要参数见表4-30。

三、变色发光二极管变色发光二极管是能变换发光颜色的发光二极管。

变色发光二极管发光颜色种类可分为双色发光二极管、三色发光二极管和多色（有红、蓝、绿、白四种颜色）发光二极管。

变色发光二极管按引脚数量可分为二端变色发光二极管、三端变色发光二极管、四端变色发光二极管和六端变色发光二极管。

常用的双色发光二极管有2EF系列和TB系列，常用的三色发光二极管有2EF302、2EF312、2EF322等型号。

．普通单色发光二极管普通单色发光二极管具有体积小、工作电压低、工作电流小、发光均匀稳定、响应速度快、寿命长等优点,可用各种直流、交流、脉冲等电源驱动点亮.它属于电流控制型半导体器件,使用时需串接合适地限流电阻.普通单色发光二极管地发光颜色与发光地波长有关,而发光地波长又取决于制造发光二极管所用地半导体材料.红色发光二极管地波长一般为,琥珀色发光二极管地波长一般为,橙色发光二极管地波长一般为左右,黄色发光二极管地波长一般为左右,绿色发光二极管地波长一般为.常用地国产普通单色发光二极管有(厂标型号)系列、(部标型号)系列和系列.常用地进口普通单色发光二极管有系列和系列等.．高亮度单色发光二极管和超高亮度单色发光二极管高亮度单色发光二极管和超高亮度单色发光二极管使用地半导体材料与普通单色发光二极管不同,所以发光地强度也不同.通常,高亮度单色发光二极管使用砷铝化镓()等材料,超高亮度单色发光二极管使用磷铟砷化镓()等材料,而普通单色发光二极管使用磷化镓()或磷砷化镓()等材料..．变色发光二极管变色发光二极管是能变换发光颜色地发光二极管.变色发光二极管发光颜色种类可分为双色发光二极管、三色发光二极管和多色(有红、蓝、绿、白四种颜色)发光二极管.变色发光二极管按引脚数量可分为二端变色发光二极管、三端变色发光二极管、四端变色发光二极管和六端变色发光二极管.常用地双色发光二极管有系列和系列,常用地三色发光二极管有、、等型号,见表.．闪烁发光二极管闪烁发光二极管()是一种由集成电路和发光二极管组成地特殊发光器件,可用于报警指示及欠压、超压指示.闪烁发光二极管在使用时,无须外接其它元件,只要在其引脚两端加上适当地直流工作电压()即可闪烁发光.表是几种常用闪烁发光二极管地主要参数.．电压控制型发光二极管普通发光二极管属于电流控制型器件,在使用时需串接适当阻值地限流电阻.电压控制型发光二极管()是将发光二极管和限流电阻集成制作为一体,使用时可直接并接在电源两端.电压控制型发光二极管地发光颜色有红、黄、绿等,工作电压有、、、、、共种规格.表为系列电压控制型发光二极管地主要参数.．红外发光二极管红外发光二极管也称红外线发射二极管,它是可以将电能直接转换成红外光(不可见光)并能辐射出去地发光器件,主要应用于各种光控及遥控发射电路中.红外发光二极管地结构、原理与普通发光二极管相近,只是使用地半导体材料不同.红外发光二极管通常使用砷化镓()、砷铝化镓()等材料,采用全透明或浅蓝色、黑色地树脂封装.常用地红外发光二极管有系列、系列、系列、系列、系列和系列等·发光亮度亮度是发光性能又一重要参数，具有很强方向性.其正法线方向地亮度，指定某方向上发光体表面亮度等于发光体表面上单位投射面积在单位立体角内所辐射地光通量，单位为或.若光源表面是理想漫反射面，亮度与方向无关为常数.晴朗地蓝天和荧光灯地表面亮度约为（尼特），从地面看太阳表面亮度约为×.亮度与外加电流密度有关，一般地，（电流密度）增加也近似增大.另外，亮度还与环境温度有关，环境温度升高，η（复合效率）下降，减小.当环境温度不变，电流增大足以引起结结温升高，温升后，亮度呈饱和状态.文档来自于网络搜索·寿命老化：发光亮度随着长时间工作而出现光强或光亮度衰减现象.器件老化程度与外加恒流源地大小有关，可描述为τ，为时间后地亮度，为初始亮度.通常把亮度降到所经历地时间称为二极管地寿命.测定要花很长地时间，通常以推算求得寿命.测量方法：给通以一定恒流源，点燃小时后，先后测得，，代入τ求出τ；再把代入，可求出寿命.长期以来总认为寿命为小时，这是指单个在下.随着功率型开发应用，国外学者认为以地光衰减百分比数值作为寿命地依据.如地光衰减为原来，寿命＞文档来自于网络搜索。

发光二极管系列产品介绍发光二极管系列产品介绍作为光电器件的发光二极管（ＬＥＤ），被广泛用于电子产品、家用电器、仪器仪表中。

随着半导体工艺技术和新材料的发展，ＬＥＤ新品不断出现。

１．高辉度黄色发光二极管这是一种目前世界上辉度最高的黄色发光二极管。

发光波长为５９０ｍｍ，发光效率２０流明／安，与以往黄色发光二极管相比，发光效率提高１０倍。

辉度可与采用ＡＬＧａＡａ材料的红色发光二极管媲美。

管壳∮５ｍｍ，正向电流２０ｍＡ，６°视角下其辉度达５坎（ｃｄ），可用在野外显示板指示和汽车的外部装饰的灯显示。

２．绿色发光二极管日本东芝公司研制成功一种亮度达１．５ｃｄ的绿色发光二极管，其亮度比原来的０．８ｃｄ的产品提高了０．７ｃｄ。

具有寿命长、能耗小、价格低的特点，常用于室外全色广告牌、汽车仪表板和全色复印机等。

３．橙色发光二极管由日本东芝公司开发成功的一种发光波长６２０ｎｍ，辉度为３ｃｄ的橙色发光二极管，可用于车载或室外显示。

４．蓝色发光二极管蓝色ＬＥＤ的材料是碳化硅（ｓｉｃ）、氮化镓（ＧａＮ）及铟镓氮三元材料（ＩｎＣａＮ）等。

蓝色ＬＥＤ的正向压降ＶＦ比其他颜色的高，在２０ｍＡ时，正向压降典型值为３．６Ｖ，最大值为４．０Ｖ。

日本三洋公司推出一种亮度较高的蓝色ＬＥＤ，在室温下可连续工作（２０～４０ｍＡ）５０００小时以上。

发光波长４８０ｎｍ，工作电压３．５Ｖ。

辉度１２ｍｃｄ。

产品可作为指示灯，标准光源用，也可用于精密仪器、民用设备等。

５．超小型片状多色发光二极管可发红、橙、黄、绿等多种颜色光，产品尺寸为２．９ｍｍ×１．６ｍｍ×１．１ｍｍ，功耗７５ｎＷ。

工作电流２５ｍＡ，反向电压３Ｖ，工作温度－２５℃～７５℃，辉度１．６ｍｃｄ。

发光波长：红色６５０ｎｍ、橙色６１０ｎｍ、黄色５８５ｎｍ、绿色５６３ｎｍ、光谱振幅４０ｎｍ，适用于自动机的装贴器件。

６．新颖的四元素ＬＥＤ早期的ＬＥＤ由两元素组成，发光强度低，８０年代生产的三元素ＬＥＤ，其发光强度有所提高，９０年代后开发的四元素ＬＥＤ，有红色、橙色、黄色（琥珀色），它们均可制成超高亮度ＬＥＤ。

LED的分类1. 什么是LED？LED（Light Emitting Diode）中文名为发光二极管，是一种能够将电能转化为光能的半导体器件。

相比传统的光源，如白炽灯和荧光灯，LED具有更高的能效、更长的寿命和更低的功耗。

2. LED的工作原理LED是由两种半导体材料构成的二极管。

当通过正向电压时，P型半导体中的空穴和N型半导体中的自由电子会在P-N结附近重新组合。

在这个过程中，电子会从一个能级跃迁到另一个能级，并释放出能量。

这些能量以光子的形式发射出来，形成可见光。

3. LED的分类根据不同的特性和应用场景，LED可以分为以下几类：3.1 按颜色分类3.1.1 白色LED白色LED是一种可以发射白光的发光二极管。

它通常由蓝色或紫色发光二极管与黄色荧光粉结合而成。

蓝色或紫色发光二极管通过激发黄色荧光粉产生黄光，同时发出的蓝光与黄光混合，形成白光。

白色LED具有高亮度、高能效和长寿命的特点，广泛应用于照明领域。

3.1.2 彩色LED彩色LED可以发射多种颜色的光，包括红、绿、蓝等。

它由红、绿、蓝三种不同颜色的发光二极管组成，通过控制各个二极管的亮度来调配不同的颜色。

彩色LED广泛应用于显示屏、室内装饰和舞台灯光等领域。

3.2 按封装类型分类3.2.1 DIP LEDDIP LED（Dual In-line Package LED）是一种双列直插式封装的LED。

它通常具有两个平行排列的金属引线，方便焊接在电路板上。

DIP LED多用于指示灯和显示屏等应用中。

3.2.2 SMD LEDSMD LED（Surface Mount Device LED）是一种表面贴装封装的LED。

它没有引线，而是直接焊接在电路板上。

SMD LED具有体积小、重量轻和耐冲击等优点，适用于小型电子设备和照明产品。

3.3 按功率分类3.3.1 低功率LED低功率LED通常指功率在0.1瓦以下的LED。

它具有低能耗、较小的尺寸和较长的使用寿命。

发光二极管(LED产品简介一LED简介•LED(Light Emitting Diode俗称发光二级体或发光二极管,它包含了可见光和不可见光。

属于光电半导体的一类,在结构上包括P极与N极,是一种依靠半导体PN 结发光的光电元件,它分为Lamp系列,Top系列,食人鱼系列,SMD系列,High Power(大功率系列…。

以Lamp来讲,它是由电子原材料(晶片,金线或铝线,支架,银胶或绝缘胶,封装材料(环氧树脂,色剂,扩散剂,以及辅助材料(模条三大材料构成。

•定义:LED就是由电子材料,封装材料,辅助材料联结而成的一个发光的闭路电子元件。

LED主要发光电子物料-晶片•晶片的构成:由金垫,P极,N极,PN结构成。

•晶片的分类:• 1.1按组成分:•二元:如GaAs(砷化镓,GaP(磷化镓等•三元:InGaN(氮化铟镓,GaAlAs(砷化镓铝,GaAsP(磷化镓砷等•四元:AlGaInP(铝钾铟磷.AlGaInAs(铝钾磷砷• 1.2按极性分:•P/N极晶片(正极性N/P极晶片(反极性双电极(蓝,绿,紫光• 1.3按发光类型分:•表面发光型: 光线大部分从晶片表面发出•五面发光型:表面,侧面都有较多的光线射出• 1.4按发光颜色分:•红,橙,黄,黄绿,纯绿,蓝绿,蓝,紫光1.5按晶片的大小尺寸分:8mil 9mil 10mil 12mil (红,橙,黄,黄绿12mil 14mil (蓝,绿,紫光晶片之结构¾晶片的结构¾四大结构P型层, N型层, 基层(Substrate与电极•电极分上电极屯下电极电极材料部分有Al及Au依P型层及N型层的位置,分为两种P型层在上, 则为正极性N型层在上, 则为反极性基层一般为GaAs, GaP,…等晶片之材质及其發光顏色晶片发光原理•晶片是由P层半导体元素,N层半导体元素靠电子移动而重新排列组合成的PN结合体。

也正是这种变化使晶片能够处于一个相对稳定的状态。

不同种类LED发光二极管规格参数（转）LED发光二极管种类多种多样,不同种类还有不同颜色,不同亮度,不同的波段,今天拓展光电介绍LED发光二极管多种型号规格：LED发光二极管的型号各式各样，有直插和贴片式的，还有大功率灯珠，灯珠电流从几十毫安到几安的都有，电压就比较一致，大多都在三点几伏。

粗略说，按封装分为直插、贴片、食人鱼。

按功率说分为大、中、小功率。

大功率白光LED（比如CREE的XML-T6）单颗功率已经达到10W，电压3.3v电流3A，小功率红光LED（比如常见的5MM直插）电压2v，电流15毫安。

如果实在找不到元件型号，可以按照光色推断工作电压：红光1.8~2.2v黄光2.0~2.4v绿光2.2~2.8v蓝光和白光2.8~3.5v贴片封装为0805、1206等小功率管，工作电流一般为10毫安，但也有例外；贴片封装为3014、3528、3535等小功率管，工作电流一般为20~50毫安，但也有例外；贴片封装为5050、5060、5630等中功率管，工作电流一般为50~150毫安，但也有例外；大功率LED全是贴片封装，各公司不同品牌不同系列参数有很大不同；但标称1W的一般工作电流都是350mA。

【LED灯珠】不同种类LED灯珠的规格参数详情小功率的直插式LED灯珠一般都是按直径分型号的3mm4mm5mm8mm10mm12mm不论直径大小，其工作电压和工作电流都是一样的。

颜色分：红光黄光1.7--2.1V白光蓝光暖白光粉红光紫色光2.8--3.6V绿光2.6--3.4VLED灯珠有多种规格1、0.06W的，电压是2.5-3.5V，电流是20mA。

2、0.5W的，电压是2.5-3.77V，电流是150mA。

3、1W的，电压是2.79-3.99V，电流是350mA。

4、3W的，电压是3.05-4.47V，电流是700mA。

5、5W的，电压是3.16-4.88V，电流是1000mA。

灯珠1W的电流：320-350mA，选驱动一般是选300mA电流的，芯片大小30mil、35mil、40mil、45mil。
