LED简介

（一）LED简介1、 LEDLED为Light Emitting Diode(发光二极管)的缩写。

LED是一种半导体固体器件，LED的最显著优点是使用节能，环保，和使用寿命长。

由于采用了鎵、砷、磷三种元素，所以俗称这些LED为三元素发光管。

而GaN（氮化镓）的蓝光 LED 、GaP 的绿光 LED和GaAs红外光LED，被称为二元素发光管。

而目前最新的工艺是用混合铝(Al)、钙(Ca) 、铟(In)和氮(N)四种元素的AlGaInN 的四元素材料制造的四元素LED，可以涵盖所有可见光以及部份紫外光的光谱范围。

2.LED照明术语波长：光的色彩强弱是可以通过数据来描述，这种数据叫波长。

能见到的光的波长，范围在380至780nm之间。

单位：纳米（nm）亮度：亮度是指物体明暗的程度，定义是单位面积的发光强度。

单位：尼特（nit）光强：指光源的明亮程度。

也即表示光源在一定方向和范围内发出的可见光辐射强弱的物理量。

单位：烛光（cd）光通量：光源每秒钟所发出的可见光量之总和。

单位：流明（Lm）光效：光源发出的光通量除以光源的功率。

它是衡量光源节能的重要指标。

单位：每瓦流明（Lm/w）。

显色性：光源对物体呈现的程度，也就是颜色的逼真程度。

通常叫做"显色指数"。

单位：Ra。

色温：光源发射光的颜色与黑体在某一温度下辐射光色相同时，黑体的温度称为该光源的色温。

单位：开尔文（k）。

眩光：视野内有亮度极高的物体或强烈的亮度对比，所造成的视觉不舒适称为眩光，眩光是影响照明质量的重要因素。

同步性：两个或两个以上LED灯在不规定时间内能正常按程序设定的同步方式运行，同步性是LED灯实现协调变化的基本要求。

防护等级：IP防护等级是将灯具依其防尘、防湿气之特性加以分级，由两个数字所组成，第一个数字代表灯具防尘、防止外物侵人的等级（分0-6级），第二个数字代表灯具防湿气、防水侵人的密封程度（分0-8级），数字越大表示其防护等级越高。

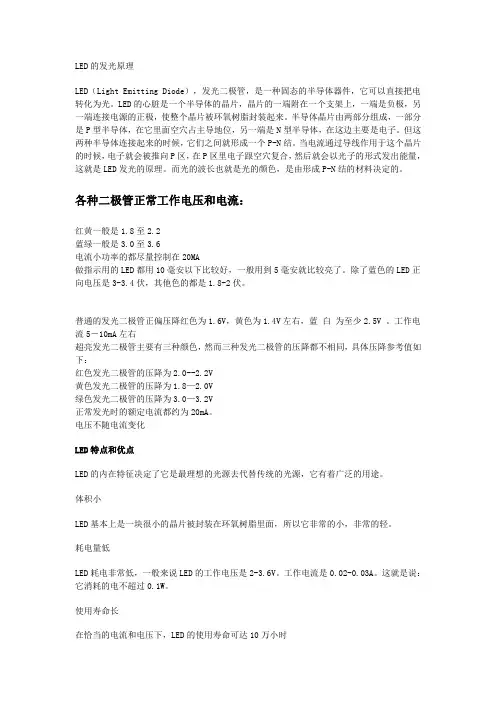

LED的发光原理LED（Light Emitting Diode），发光二极管，是一种固态的半导体器件，它可以直接把电转化为光。

LED的心脏是一个半导体的晶片，晶片的一端附在一个支架上，一端是负极，另一端连接电源的正极，使整个晶片被环氧树脂封装起来。

半导体晶片由两部分组成，一部分是P型半导体，在它里面空穴占主导地位，另一端是N型半导体，在这边主要是电子。

但这两种半导体连接起来的时候，它们之间就形成一个P-N结。

当电流通过导线作用于这个晶片的时候，电子就会被推向P区，在P区里电子跟空穴复合，然后就会以光子的形式发出能量，这就是LED发光的原理。

而光的波长也就是光的颜色，是由形成P-N结的材料决定的。

各种二极管正常工作电压和电流：红黄一般是1.8至2.2蓝绿一般是3.0至3.6电流小功率的都尽量控制在20MA做指示用的LED都用10毫安以下比较好，一般用到5毫安就比较亮了。

除了蓝色的LED正向电压是3-3.4伏，其他色的都是1.8-2伏。

普通的发光二极管正偏压降红色为1.6V，黄色为1.4V左右，蓝白为至少2.5V 。

工作电流5－10mA左右超亮发光二极管主要有三种颜色，然而三种发光二极管的压降都不相同，具体压降参考值如下：红色发光二极管的压降为2.0--2.2V黄色发光二极管的压降为1.8—2.0V绿色发光二极管的压降为3.0—3.2V正常发光时的额定电流都约为20mA。

电压不随电流变化LED特点和优点LED的内在特征决定了它是最理想的光源去代替传统的光源，它有着广泛的用途。

体积小LED基本上是一块很小的晶片被封装在环氧树脂里面，所以它非常的小，非常的轻。

耗电量低LED耗电非常低，一般来说LED的工作电压是2-3.6V。

工作电流是0.02-0.03A。

这就是说：它消耗的电不超过0.1W。

使用寿命长在恰当的电流和电压下，LED的使用寿命可达10万小时高亮度、低热量环保LED是由无毒的材料作成，不像荧光灯含水银会造成污染，同时LED也可以回收再利用。

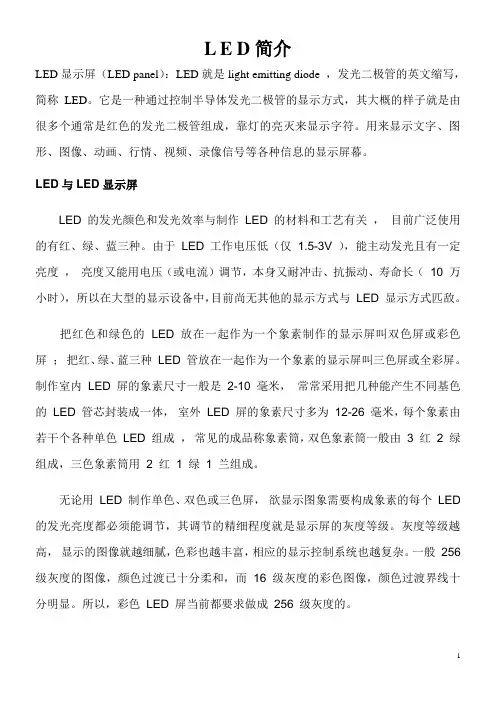

L E D简介LED显示屏（LED panel）：LED就是light emitting diode ，发光二极管的英文缩写，简称LED。

它是一种通过控制半导体发光二极管的显示方式，其大概的样子就是由很多个通常是红色的发光二极管组成，靠灯的亮灭来显示字符。

用来显示文字、图形、图像、动画、行情、视频、录像信号等各种信息的显示屏幕。

LED与LED显示屏LED 的发光颜色和发光效率与制作LED 的材料和工艺有关，目前广泛使用的有红、绿、蓝三种。

由于LED 工作电压低（仅 1.5-3V ），能主动发光且有一定亮度，亮度又能用电压（或电流）调节，本身又耐冲击、抗振动、寿命长（10 万小时），所以在大型的显示设备中，目前尚无其他的显示方式与LED 显示方式匹敌。

把红色和绿色的LED 放在一起作为一个象素制作的显示屏叫双色屏或彩色屏；把红、绿、蓝三种LED 管放在一起作为一个象素的显示屏叫三色屏或全彩屏。

制作室内LED 屏的象素尺寸一般是2-10 毫米，常常采用把几种能产生不同基色的LED 管芯封装成一体，室外LED 屏的象素尺寸多为12-26 毫米，每个象素由若干个各种单色LED 组成，常见的成品称象素筒，双色象素筒一般由 3 红2 绿组成，三色象素筒用 2 红1 绿1 兰组成。

无论用LED 制作单色、双色或三色屏，欲显示图象需要构成象素的每个LED 的发光亮度都必须能调节，其调节的精细程度就是显示屏的灰度等级。

灰度等级越高，显示的图像就越细腻，色彩也越丰富，相应的显示控制系统也越复杂。

一般256 级灰度的图像，颜色过渡已十分柔和，而16 级灰度的彩色图像，颜色过渡界线十分明显。

所以，彩色LED 屏当前都要求做成256 级灰度的。

应用于显示屏的LED 发光材料有以下几种形式：① LED 发光灯(或称单灯) 一般由单个LED 晶片，反光碗，金属阳极，金属阴极构成，外包具有透光聚光能力的环氧树脂外壳。

可用一个或多个（不同颜色的）单灯构成一个基本像素，由于亮度高，多用于户外显示屏。

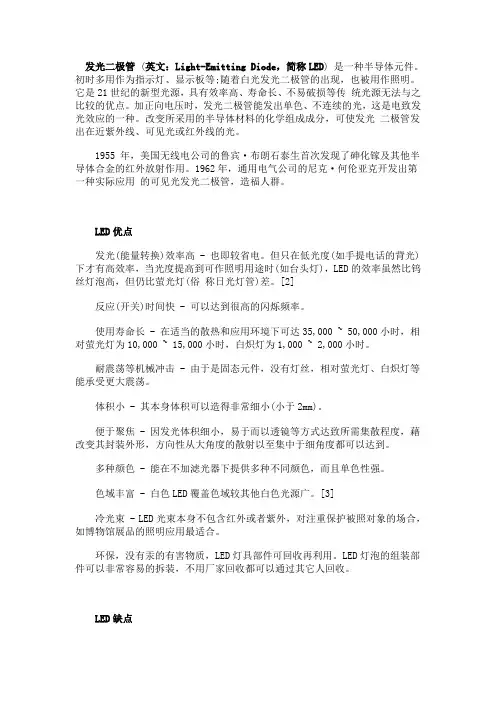

发光二极管 (英文：Light-Emitting Diode，简称LED) 是一种半导体元件。

初时多用作为指示灯、显示板等;随着白光发光二极管的出现，也被用作照明。

它是21世纪的新型光源，具有效率高、寿命长、不易破损等传统光源无法与之比较的优点。

加正向电压时，发光二极管能发出单色、不连续的光，这是电致发光效应的一种。

改变所采用的半导体材料的化学组成成分，可使发光二极管发出在近紫外线、可见光或红外线的光。

1955 年，美国无线电公司的鲁宾·布朗石泰生首次发现了砷化镓及其他半导体合金的红外放射作用。

1962年，通用电气公司的尼克·何伦亚克开发出第一种实际应用的可见光发光二极管，造福人群。

LED优点发光(能量转换)效率高 - 也即较省电。

但只在低光度(如手提电话的背光)下才有高效率，当光度提高到可作照明用途时(如台头灯)，LED的效率虽然比钨丝灯泡高，但仍比萤光灯(俗称日光灯管)差。

[2]反应(开关)时间快 - 可以达到很高的闪烁频率。

使用寿命长 - 在适当的散热和应用环境下可达35,000 ~ 50,000小时，相对萤光灯为10,000 ~ 15,000小时，白炽灯为1,000 ~ 2,000小时。

耐震荡等机械冲击 - 由于是固态元件，没有灯丝，相对萤光灯、白炽灯等能承受更大震荡。

体积小 - 其本身体积可以造得非常细小(小于2mm)。

便于聚焦 - 因发光体积细小，易于而以透镜等方式达致所需集散程度，藉改变其封装外形，方向性从大角度的散射以至集中于细角度都可以达到。

多种颜色 - 能在不加滤光器下提供多种不同颜色，而且单色性强。

色域丰富 - 白色LED覆盖色域较其他白色光源广。

[3]冷光束 - LED光束本身不包含红外或者紫外，对注重保护被照对象的场合，如博物馆展品的照明应用最适合。

环保，没有汞的有害物质，LED灯具部件可回收再利用。

LED灯泡的组装部件可以非常容易的拆装，不用厂家回收都可以通过其它人回收。

一、LED 简介LED(Light-Emitting-Diode中文意思为发光二极管)是一种能够将电能转化为光能的半导体，它改变了白炽灯钨丝发光与节能灯三基色粉发光的原理，而采用电场发光。

据分析，LED的特点非常明显，寿命长、光效高、无辐射与低功耗。

LED的光谱几乎全部集中于可见光频段，其发光效率可超过150lm/W（2010年）。

将LED与普通白炽灯、螺旋节能灯及T5三基色荧光灯进行对比，结果显示：普通白炽灯的光效为12lm/W，寿命小于2000小时，螺旋节能灯的光效为60lm/W，寿命小于8000小时，T5荧光灯则为96lm/W，寿命大约为10000小时，而直径为5毫米的白光LED光效可以超过150lm/W，寿命可大于100000小时。

有人还预测，未来的LED寿命上限将无穷大。

二、 LED应用鉴于LED 的自身优势，目前主要应用于以下几大方面：1、LED显示屏广泛应用于体育、广告、金融、展览等各个领域。

-2、LED背光源已广泛应用于电子手表、手机、BP机、电子计算器和刷卡机上。

3、LED照明光源（1） LED路灯广泛应用于道路、高速公路、机场、码头、船坞、车站、广场、街道交汇处、公园、庭院照明等（2）LED日光灯适用于工厂照明、家居照明、商场照明、学校、写字楼等场所（3）LED球炮灯广泛应用于家居照明、楼梯、走廊、洗手间、厨房等，也适合客厅更换传统筒灯光源使用（4）LED投光灯广泛应用于广场、大厦、机场、船坞、车站、街道交汇处、公园、庭院照明等（5）LED隧道灯广泛应用于隧道、车间、大型仓库、场馆、冶金及各类厂区、工程施工等场所（6）LED射灯用途：家居照明：天花板、橱柜、酒柜等；商业照明：珠宝店、服装店、酒吧、样品展示厅等商业场合。

（7）LED天花灯用途：家居照明：天花板，橱柜，酒柜等；商业照明：珠宝店、服装店、酒吧、样品展示厅等商业场合。

（8）LED-par灯杯系列家居照明、天花板、橱柜、酒柜等；商业照明、珠宝店、服装店、酒吧、样品展示厅等商业场合三、LED优点1、体积小LED基本上是一块很小的晶片被封装在环氧树脂里面，所以它非常小，非常轻。

led是什么意思LED一般指发光二极管。

发光二极管是一种常用的发光器件，通过电子与空穴复合释放能量发光，它在照明领域应用广泛。

发光二极管可高效地将电能转化为光能，在现代社会具有广泛的用途，如照明、平板显示、医疗器件等。

一、LED简介发光二极管简称为LED。

由含镓（Ga）、砷（As）、磷（P）、氮（N）等的化合物制成。

当电子与空穴复合时能辐射出可见光，因而可以用来制成发光二极管。

在电路及仪器中作为指示灯，或者组成文字或数字显示。

砷化镓二极管发红光，磷化镓二极管发绿光，碳化硅二极管发黄光，氮化镓二极管发蓝光。

因化学性质又分有机发光二极管OLED和无机发光二极管LED。

二、工作原理发光二极管与普通二极管一样是由一个PN结组成，也具有单向导电性。

当给发光二极管加上正向电压后，从P区注入到N区的空穴和由N区注入到P区的电子，在PN结附近数微米内分别与N区的电子和P区的空穴复合，产生自发辐射的荧光。

不同的半导体材料中电子和空穴所处的能量状态不同。

当电子和空穴复合时释放出的能量多少不同，释放出的能量越多，则发出的光的波长越短。

常用的是发红光、绿光或黄光的二极管。

发光二极管的反向击穿电压大于5伏。

它的正向伏安特性曲线很陡，使用时必须串联限流电阻以控制通过二极管的电流。

发光二极管的核心部分是由P型半导体和N型半导体组成的晶片，在P型半导体和N型半导体之间有一个过渡层，称为PN结。

在某些半导体材料的PN结中，注入的少数载流子与多数载流子复合时会把多余的能量以光的形式释放出来，从而把电能直接转换为光能。

PN结加反向电压，少数载流子难以注入，故不发光。

当它处于正向工作状态时（即两端加上正向电压），电流从LED阳极流向阴极时，半导体晶体就发出从紫外到红外不同颜色的光线，光的强弱与电流有关。

三、LED灯特点1.节能2.可以在高速开关状态工作3.环保4.响应速度快5.相较于其他的光源，LED灯更“干净”。

LED入门培训资料一、LED 简介LED 即发光二极管，是一种能够将电能转化为光能的半导体器件。

它具有节能、环保、寿命长、体积小、响应速度快等诸多优点，在照明、显示、指示等领域得到了广泛的应用。

LED 的核心部分是一个由半导体材料制成的芯片，芯片的两端分别连接着正负极。

当电流通过芯片时，电子和空穴在半导体材料中复合，释放出能量，从而产生光。

二、LED 的工作原理LED 的工作原理基于半导体的特性。

在半导体材料中，存在着导带和价带。

当施加正向电压时，电子从价带跃迁到导带，与空穴复合，释放出光子。

这个过程中，半导体材料的能带结构和杂质浓度等因素决定了 LED 发出光的波长和颜色。

不同的半导体材料可以制造出不同颜色的 LED。

例如，氮化镓（GaN）材料常用于制造蓝光和绿光 LED，而砷化镓（GaAs）材料则常用于制造红光 LED。

通过对材料的组合和掺杂，可以实现更丰富的色彩。

三、LED 的优点1、节能高效LED 具有极高的电光转换效率，相比传统的白炽灯和荧光灯，能够节省大量的电能。

2、长寿命LED 的使用寿命可达数万小时，远远超过传统照明灯具。

3、环保LED 不含汞等有害物质，对环境友好。

4、快速响应LED 的响应时间极短，可以实现高频闪烁和快速开关。

5、体积小、坚固耐用LED 体积小、重量轻，不易损坏，适应各种恶劣环境。

四、LED 的分类1、按颜色分类可分为单色 LED（如红、绿、蓝、白等）和多色 LED（如 RGB 三色 LED）。

2、按功率分类分为小功率 LED（一般在 006W 以下）、中功率 LED（006W 05W）和大功率 LED（05W 以上）。

3、按封装形式分类常见的有直插式、贴片式、COB 封装等。

五、LED 的应用领域1、照明领域LED 已逐渐成为室内外照明的主流，如家庭照明、商业照明、道路照明等。

2、显示领域广泛应用于显示屏，如户外大屏幕、手机屏幕、电脑显示器等。

3、指示领域用于各种指示灯，如交通信号灯、汽车指示灯、电器指示灯等。
