国三柴油机故障诊断案例集锦一、发动机起动困难。
案例1故障症状：起动机和发动机均有正常起动转速，但不着火；或者有时经过多次长时间的起动方可着火。
故障原因：燃油管路有空气。
故障性质：机械故障。
处理方法：燃油管路排空气。
故障分析：国III车采用共轨系统，油路排空气相对困难一些，往往操作人员感觉到空气排除干净的，实际还是没有彻底排干净。
根据实际使用情况来看，应该松开油泵回油螺栓来排空气，必要时可松开高压油管，利用起动机带动发动机空转来排空气；如果仅仅是松开燃油滤清器的放气螺钉来排空气，可能不容易彻底排除燃油管路的空气，比较费力。
案例2故障症状：起动机和发动机均有正常起动转速，但不着火。
故障原因：柴油管路或油水分离器堵塞。
故障性质：机械故障。
处理方法：清理柴油管路或油水分离器、对有水分离器进行放水，必要时更换，最后要对油路进行彻底排空气。
故障分析：目前，我国的柴油品质还不能完全满足国III系统的柴油机对于柴油品质的要求，因此，国III发动机的柴油滤清器或油水分离器要经常保养，其保养周期要比以前的发动机大大缩短。
（还有一种情况，如果进油软管或回油软管内径太细太长导致进回油进回油不畅，比较严重的也会使发动机启动困难或无法起动。
此时，需要更换符合要求的进回油管，内径最好12毫米以上）。
案例3故障症状：起动机和发动机均有正常起动转速，但不着火。
故障原因：ECU存在故障码。
故障性质：电器故障。
处理方法：清除故障码。
故障分析：此车从机械方面检查均正常，用诊断仪诊断发现有“水温传感器”、“轨压传感器”、“油门踏板”等一些故障显示，清除故障码后，发动机顺利起动。
这种情况估计是维修或操作人员对电控系统的接插件进行了带电插拔的操作，这样系统会产生故障码储存在ECU中，系统起保护作用会限制一些功能甚至无法起动。
案例4故障症状：起动机和发动机均有正常起动转速，但不着火。
故障原因：发动机线束损坏或接插件接触不良。
故障性质：电器故障。

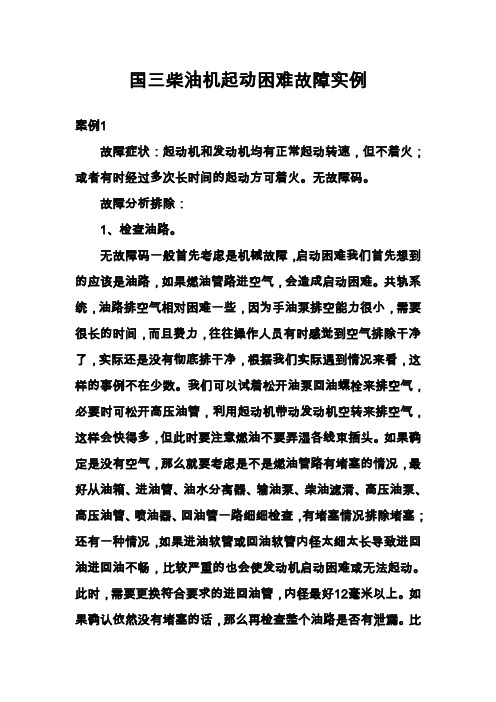

国三柴油机起动困难故障实例案例1故障症状：起动机和发动机均有正常起动转速，但不着火；或者有时经过多次长时间的起动方可着火。
无故障码。
故障分析排除：1、检查油路。
无故障码一般首先考虑是机械故障，启动困难我们首先想到的应该是油路，如果燃油管路进空气，会造成启动困难。
共轨系统，油路排空气相对困难一些，因为手油泵排空能力很小，需要很长的时间，而且费力，往往操作人员有时感觉到空气排除干净了，实际还是没有彻底排干净，根据我们实际遇到情况来看，这样的事例不在少数。
我们可以试着松开油泵回油螺栓来排空气，必要时可松开高压油管，利用起动机带动发动机空转来排空气，这样会快得多，但此时要注意燃油不要弄湿各线束插头。
如果确定是没有空气，那么就要考虑是不是燃油管路有堵塞的情况，最好从油箱、进油管、油水分离器、输油泵、柴油滤清、高压油泵、高压油管、喷油器、回油管一路细细检查，有堵塞情况排除堵塞；还有一种情况，如果进油软管或回油软管内径太细太长导致进回油进回油不畅，比较严重的也会使发动机启动困难或无法起动。
此时，需要更换符合要求的进回油管，内径最好12毫米以上。
如果确认依然没有堵塞的话，那么再检查整个油路是否有泄漏。
比如6DL1国III机横腔与喷油器之间比较容易泄露。
油路有泄露会导致轨压难以建立，从而无法着车，可以检查泄露情况，尤其喷油器横腔，确认是安装问题还是磨损问题造成的再进行相关处理。
如果前面的情况都正常的话，油路的问题基本可以排除，除非油品过于低劣。
2、检查电路首先检查ECU是否有电，没有电肯定启动不了。
还有一个比较重要的问题是，电装系统的油泵有两个PCV阀，这两个阀如果位置插反了，也启动不了，而且不报故障码，那么我们首先辨认一下插线上的记号，有标记的靠飞轮壳面。
如果标记已经脱落，就将两个插头换一下再试试看，能启动的话说明就是PCV 阀插反造成的。
3、检查油泵安装角度如果依然无法排除的话，那么就考虑是否供油时间有问题，检查油泵的安装角度或检查飞轮是否原配飞轮。
(此文档为word格式，下载后您可任意编辑修改！)潍柴国三发动机常见故障分析本文引用自电控柴油车专家《国三发动机常见故障分》：柴油机的故障成因:潍柴国三柴油机是在严格的质量保证体系下设计和生产制造的，每一台出厂的柴油机都经过规定的测试。
同时柴油机又是一种精密机械，其功效要得到长久保证，与正常的维护保养密不可分。
引起柴油机早期失效，一般有以下几个原因:1.违章操作，管理和使用不善;2.不按规定进行维护和保养甚至以修代养;3.配件制造不良，特别是贪图便宜购买到假冒伪劣产品，将大大缩短柴油机的寿命;4.燃油和润滑油牌号选用不当或不合格。
柴油机故障诊断原则和方法:柴油机故障成因复杂，有时故障显现是类似的，但产生原因并非一样。
为提高故障诊断的准确性，避免或少走弯路，建议客户按以下原则判断处理故障:针对特征，联系原理;弄清现象，不漏点滴；由简到繁，由表及里;按系分段，检查分析。
柴油机故障常用的诊断方法一般有:1)观察法：通过观察柴油机的排烟等故障特征，判断故障情况。
（图1 ）2)听诊法：根据柴油机异常声音凭听觉判断故障部位性质及程度。
（图2）图1图23)断缸法：停止某缸工作，借以判断故障是否出现在该缸。
断缸法一般是向怀疑出现故障的气缸停止供油（使用专用工具），比较断缸前后发动机的状态变化，为进一步查找故障部位或原因缩小范围。
4)比较法：对某些总成或零部件，采用更换的办法确定是否存在故障。
以上为机械方面故障的判断方法，在国三柴油机上同样适用，机械故障可参照国二故障排除方法排除。
5)故障诊断灯：当车出现故障时，可以通过整车仪表盘上的闪码灯读出闪码，参照闪码表初步判断错误原因。
故障诊断开关闪码灯闪码读取操作说明：? 在点火钥匙开关接通或发动机运转状态下均可进行n 点火钥匙开关处于接通位置n 按下后松开故障诊断请求开关n 闪码灯将报出闪码n 每一次操作只闪烁一个闪码（例如3-2-4），直至循环至第一个为止? 闪码由三位组成? 闪烁方式（例如车速传感器故障，闪码：324）1秒0.5秒0.5秒31秒1秒闪码灯亮闪码灯灭诊断请求开关松开诊断请求开关按下0.5秒0.5秒0.5秒0.5秒24闪码示意图注：闪码闪烁时间和间隔时间可以由发动机厂自行定义。
潍柴国Ⅲ发动机不着车故障解析潍柴国Ⅲ发动机是一款高性能、低排放的柴油发动机，广泛应用于客车、卡车等各种类型的车辆。
然而，有时候潍柴国Ⅲ发动机可能面临不着车故障。
这篇文章将对潍柴国Ⅲ发动机不着车故障进行解析，并提供解决方法。
1. 故障现象当潍柴国Ⅲ发动机不能着车时，启动电机无法转动，也听不到发动机转动的声音。
有时候，启动电机会发出咻咻咻的声音，但是无法启动发动机。
2. 可能原因a.电池电压低：如果电池电压不足，启动电机无法获得足够的能量，将无法启动发动机。
b.发动机未停车：在发动机未停止运转的情况下，如果尝试重新启动发动机，则会出现类似的不着车故障。
c.引擎冷却液温度低：如果发动机冷却液温度低于5 ℃，则发动机无法启动。
d.燃油过滤器堵塞：如果燃油过滤器被污染或堵塞，则燃油无法流动到发动机中，导致不着车故障。
e.空气滤清器堵塞：如果空气滤清器受到污染，阻塞了空气流动，发动机无法吸入足够的新鲜空气，导致不着车故障。
f.供油系统故障：供油系统中的泵、气门、节流器等部件故障也会导致不着车故障。
g.高压油泵故障：高压油泵失去正常的工作状态也会导致不着车故障。
3. 解决方法a.电池电压低：使用充电器充电，或者更换新的车用电池。
b.发动机未停车：确保发动机完全停止运转后再尝试启动。
c.引擎冷却液温度低：等待发动机升温后再尝试启动，或者使用外部加热器加热发动机。
d.燃油过滤器堵塞：更换新的燃油过滤器。
e.空气滤清器堵塞：清洗或更换新的空气滤清器。
f.供油系统故障：检查供油系统中的所有部件，确保它们各自正常工作。
g.高压油泵故障：更换新的高压油泵。
总之，对于潍柴国Ⅲ发动机不着车故障的解决方法，最好的方法是根据具体情况进行判断，找到导致故障的准确因素，并采取正确的解决措施。
此外，定期保养和维护发动机也是防止故障的重要方法。
除了上述提到的不着车故障可能原因和解决方法，还存在其他可能导致不着车的问题。
例如，点火开关失效、螺纹松动、发动机传感器故障等。
第一章概述1.1高压共轨系统概述率先采用了先进的德国BOSCH（博世）电控高压共轨系统。
与其他技术相比，BOSCH高压共轨系统具有可靠性高、经济性好、安全舒适、高智能化的特点，可以满足国Ⅳ、国Ⅴ排放标准的要求。
图1 BOSCH电控高压共轨系统原理1图2蓝擎国Ⅲ电控高压共轨系统共轨管+喷油器21.2蓝擎国Ⅲ柴油机特点蓝擎系列柴油机按照欧洲研发流程开发，采用国际先进的铸造、加工、装配设备和工艺，配套零部件采用全球供应链采购模式，经过了充分的产品验证才推向市场，保证了产品的优秀品质。
到目前为止，已有10余万台潍柴动力蓝擎国Ⅲ柴油机在国内外运行，深得用户好评。
实践证明蓝擎国Ⅲ：可靠性更高——比机械泵柴油机的故障率低63%；经济性更好——同等情况下比国Ⅱ机械泵车辆百公里油耗低5-10%；保养成本更低——与机械泵柴油机相比，按每年行驶18万公里计算，10升机低1650元/年、12升机低828元/年；油品适应性更强——与机械泵柴油机相比，对杂质、水的过滤能力更强，对油品无特殊要求，且燃油系统三包期更长。
3具体体现为：第一：振动小、噪声低，可靠性更高；第二：油耗低潍柴动力充分利用电控高压共轨系统的控制功能，开发了一系列节油新技术，推出了省油专属技术产品和个性化动力。
目前推出的省油专属技术产品有：（1）WP多功率省油开关；（2）省油1 + 1（省油恒温扇+省油断缸技术）；4个性化动力卡车超级动力、卡车标准动力、搅拌车专用动力、起重机专用动力、客运专用动力、公交专用动力等。
第三、保养成本低国Ⅱ柴油机保养周期为1万公里，蓝擎国Ⅲ柴油机保养周期为3万公里。
WP10 对比WD615：以常用标准载重公路运输车为例，按一年运行18万公里计算，WP10较WD615可节省保养费用1650元。
5WP12 对比WD12：以常用标准载重公路运输车为例，按一年运行18万公里计算，WP12较WD12可节省保养费用828元。
（1）高效过滤器：蓝擎国Ⅲ装有高效柴油滤清器，对柴油中杂质过滤能力强，有效保护了燃油系统。
