基于ARM的嵌入式电子相框系统..华南师范大学嵌入式系统课程设计报告设计题目：基于ARM的嵌入式的电子相框系统专业班级电路与系统学院物理与电信工程学院指导教师熊爱民姓名学号XXXX年12 月25日基于ARM的嵌入式电子相框系统摘要：本设计采用搭载飞思卡尔的MCIMX28x 芯片的Esayarm-基于ARM的嵌入式的电子相框系统专业班级电路与系统学院物理与电信工程学院指导教师熊爱民姓名学号XXXX年12 月25日基于ARM的嵌入式电子相框系统摘要：本设计采用搭载飞思卡尔的MCIMX28x 芯片的Esayarm：用户通过对界面的操作就可对数码相框中图片的浏览与管理，以及进行幻灯片播放功能，实现个人图片的掌上管理。
关键词：linux嵌入式系统；周立功开发板；虚拟机环境；移植。
目录1. 61设计内容71.1 设计目的71.2 设计意义71.3电子相框的设计任务和要求82. 周立功开发板的介绍92.1Esayarm-linux嵌入式系统；周立功开发板；虚拟机环境；移植。
目录1. 61设计内容71.1 设计目的71.2 设计意义71.3电子相框的设计任务和要求82. 周立功开发板的介绍92.1Esayarm：support for frame buffer devices (4)编译5.2 关于触摸屏驱动的配置对于触摸屏驱动的设计，本文采用的是基于Linux本身自带的输入子系统方式设计的，由于设计的代码比较繁杂，所以本文列出其主要的设计方法，主要的设计方法如下：（1）设置输入结果input_dev: (A)通过设置struct input_dev 的evdev数组表示能产生key和ABS类事件。
（B）设置产生key和ABS类事件里面的触摸按键事件，X/Y绝对位移，绝对位移压力事件。
（2）硬件操作：（A）ioremap寄存器（B）设置AD分频系数和ADCDLY （C）注册INT_TS和AD中断6电子相框的效果演示及功能测试6.1 电子相框性能分析方法简述本设计是一个能够读取指定位置照片的电子相框，选择自动浏览模式时能够自动播放该目录下的所有照片，选择手动模式能读取操作者在触摸屏上发出的指令，是否能够流畅显示照片，是否能显示主页面和子页面，便可判断该电子相框的性能。
广州大学华软软件学院本科毕业论文论文题目嵌入式数码相框的设计与实现专业电子信息工程班级11级嵌入式应用软件开发1班姓名许家淇指导教师徐礼国广州大学华软软件学院电子系2015年 4 月摘要本设计采用搭载s3c2440芯片的TQ2440开发板作为硬件平台，并在该硬件平台上移植了u-boot，linux内核，根文件系统，构成一个嵌入式linux操作系统，该系统的最大特点就是，可以根据应用需求对软硬件进行裁剪，满足应用系统的功能、可靠性、成本、体积等要求，主要用途就是对软硬件资源的调度与分配。
在搭载了linux嵌入式系统的TQ2440开发板上，本文设计了一个界面应用程序，该应用程序主要功能为：用户通过对界面的操作就可对数码相框中图片的浏览与管理，以及进行幻灯片播放功能。
关键词: TQ2440；嵌入式系统；数码相框；ABSTRACT This curriculum designt uses the TQ2440 development board with the S3C2440 chip as the hardware platform and transplant u-boot, the hardware platform in the Linux kernel, root file system, constitute an embedded Linux operating system, the biggest feature of the system is that can be tailored to meet the hardware and software according to the demand of application, function, reliability, cost, volume requirements of application system, the main purpose is to soft hardware resource allocation and scheduling.When equipped with a TQ2440 development board Linux embedded system, this paper designed an interface application program, the main function of the application program so that the user can browse and management of the image in the digital photo frame through the interface, and a slideshow feature.KEY WORDS:TQ2440; Embedded System; Digital Photo Frame目录1.前言 (1)1.1背景与研究意义 (1)1.2本论文的主要研究内容 (1)2. 数码相框总体设计与论证 (2)2.1数码相框总体设计方案 (2)2.2.器件选型： (2)2.3论证 (3)3. 嵌入式linux系统构建 (3)3.1 u-boot的移植 (3)3.2 Linux内核的移植 (5)3.2.1 准备工作 (5)3.2.2 修改内核源码顶层 (5)3.2.3 设置 flash 分区 (5)3.2.4 修改机器码 (6)3.2.5 配置编译内核 (6)3.2.6 Linux内核编译与烧写 (10)3.3制作根文件系统 (10)3.4.驱动的设计 (11)3.4.1关于USB驱动设计 (11)3.4.2 关于LCD驱动设计 (12)3.4.3关于触摸屏驱动设计 (12)4. 界面应用程序 (13)4.1程序作用简介： (13)4.2界面功能总框架： (13)4.3程序主流程介绍 (15)4.4程序模块介绍 (16)4.4.1程序模块实现概述： (16)4.4.2页面规划模块： (17)4.4.3调试模块： (17)4.4.4图片解析模块： (17)4.4.5字体解码模块： (18)4.4.6输入模式模块： (18)4.4.7显示模块： (18)5.系统分析和测试 (18)5.1系统分析方法简述 (18)5.2测试 (19)5.2.1 bmp图标显示测试 (19)5.2.2 jpeg图片解析测试 (19)5.2.3 u盘挂载测试 (21)5.3测试结论 (22)6. 总结 (22)参考文献 (23)附录 (23)致谢 (24)1.前言1.1背景与研究意义随着PC时代数码技术的发展，数码相机以其低廉的价格，方便的操作成为摄影器材的发展方向。
基于STM32数码相框的设计与实现崔晓康;范馨予【摘要】数码相框作为嵌入式设计的典型应用,相对于普通相框来说更加灵活多变.基于STM32系列嵌入式开发板丰富的外围设备,使得数码相框的到了进一步的发展.本系统采用STM32作为控制核心,添加了多种格式汉字显示、并移植了FATFS 去读取相关文件信息的功能,研究实现了对SD卡里多幅图片多种格式(如bmp、jpg/jpeg、gif)以幻灯片形式在TFT屏上动态显示的效果,同时连接显示了相应图片内容的文字信息,并且增加了按键控制,使得数码相框的设计更加人性化.【期刊名称】《电子世界》【年(卷),期】2016(000)021【总页数】3页(P111-113)【关键词】嵌入式;STM32微处理器;数码相框;图片解码【作者】崔晓康;范馨予【作者单位】北方工业大学电子信息工程学院通信工程系;北方工业大学电子信息工程学院通信工程系【正文语种】中文近年来,随着数字技术的快速发展,各种数字类产品遍布全球,数字图像的数量也正以惊人的速度增长,为了更加方便快捷的查看图像,高速浏览图片的设备应运而生,数码相框采用传统的外观造型,只是把传统外观部分换成了液晶显示屏,加上外围设备以及供电模块等,就可以实现数码照片的直接显示,与此同时还可以循环显示照片,实现幻灯片的效果。
这给日益增多的数字照片和摄影爱好者们提供了一个很好的照片展示平台和空间。
数码相框拥有相当大的优势,使用简单,直接从数码相机中取出记忆卡插入到数码相框卡槽中即可浏览;无需像之前那样繁琐,无需电脑,更不需要冲洗打印,各种格式的数字图片均能够快速显示。
嵌入式是当今最热门的概念之一,它具有体积小、性能强、功耗低、可靠性高以及面向行业应用等突出特征。
嵌入式系统将先进的半导体技术、计算机技术和电子技术,以及各个行业的具体应用相结合,是一个技术密集、资金密集、学科交叉和不断创新的知识集成系统。
因此基于嵌入式的各种数码相框的设计已经成为目前研究的热点。

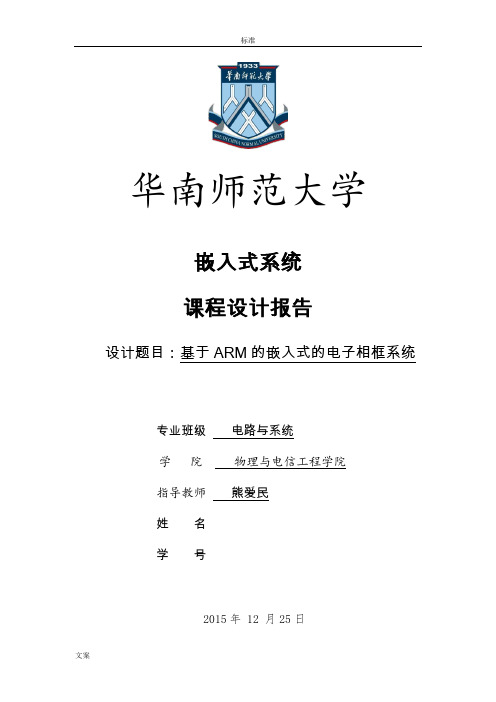

华南师范大学嵌入式系统课程设计报告设计题目：基于ARM的嵌入式的电子相框系统专业班级电路与系统学院物理与电信工程学院指导教师熊爱民姓名学号2015年 12 月25日基于ARM的嵌入式电子相框系统摘要：本设计采用搭载飞思卡尔的MCIMX28x 芯片的Esayarm-i.max283A 开发板作为目标机，使用安装Windows 7的PC机作为宿主机，并在宿主机Windows 平台上安装了一个虚拟机软件，虚拟机里安装的是Ubuntu作为开发环境。
并在目标机上移植了u-boot，linux内核，根文件系统，构成一个嵌入式linux操作系统，该系统的最大特点就是，可以根据应用需求对软硬件进行裁剪，满足应用系统的功能、可靠性、成本、体积等要求，主要用途就是对软硬件资源的调度与分配。
在搭载了linux嵌入式系统的目标开发板上，本文设计了一个界面应用程序，该应用程序主要功能为：用户通过对界面的操作就可对数码相框中图片的浏览与管理，以及进行幻灯片播放功能，实现个人图片的掌上管理。
关键词：linux嵌入式系统；周立功开发板；虚拟机环境；移植。
目录1. (3)1设计内容 (4)1.1 设计目的 (4)1.2 设计意义 (4)1.3电子相框的设计任务和要求 (5)2. 周立功开发板的介绍 (6)2.1Esayarm-i.max283A开发板 (6)2.1.1 Freescale 的MCIMX28x 处理器 (7)2.1.2SDRAM存储系统 (7)2.1.3 FLASH 存储系统 (8)2.2基于Esayarm-i.max283A的开发环境的搭建 (9)2.2.1搭建嵌入式交叉开发环境 (9)3 Linux 内核 (11)3.1 Linux系统简介 (11)3.2 Linux-2.6.29内核移植到Esayarm-i.max283A (14)4 电子相框的功能模块以及程序框架 (14)4.1输入程序框架解析 (14)4.2显示界面的功能总框架 (15)4.3电子相框的主流程图 (16)4.4程序模块介绍 (18)4.4.1页面规划模块 (18)4.4.2调试模块 (19)4.4.3图片渲染解析模块 (19)4.4.4字符解码模块 (20)4.4.5显示模块 (21)5电子相框的相关驱动移植 (21)5.1 关于LCD驱动的配置 (21)5.2 关于触摸屏驱动的配置 (22)6电子相框的效果演示及功能测试 (22)6.1 电子相框性能分析方法简述 (22)6.2 电子相框的效果演示以及功能描述 (23)7设计体会 (25)8参考文献 (25)1设计内容1.1设计目的1、注重培养综合运用所学知识、独立分析和解决实际问题的能力，培养创新意识和创新能力，并获得科学研究的基础训练。
广州大学松田学院
2015～2016学年第一学期
《基于嵌入式linux的数码相框》评分标准
班级：13物联网工程班命题教师：冯宝祥
课程设计的要求：
本课程的结课考核，需要完成两个基于Cortex-A8 ARM平台的项目，项目名称是《基于嵌入式linux的数码相框》。
通过这两个项目加强对课程所学知识的理解和具体运用，结合课程讲解的理论知识和应用例子程序，要求同学独立完成项目的硬件分析和软件设计。
课程设计的内容包括：
1、设计任务
设备管理系统其中包含欢迎界面，密码登录界面，设备种类，摄像头展示
2、总体设计框图
3、
4、技术知识点系统调用，图片颠倒，三字节的数据转换，任意位置显
示任意大小图片
5、课程设计实现
6、软硬件调试
7、总结
实现课程设计后，需要现场演示及答辩。
课程设计报告内容应该不少于3000字，包括图片、图表、代码等不少于打印稿五页纸。
课程设计的基本功能：
1、《基于嵌入式linux的数码相框》项目：
●循环播放背景音乐
●循环显示图片
成绩评定办法：
1、设计演示（30分）
演示《基于嵌入式linux的数码相框》的基本功能。
2、设计答辩（20分）
思路清晰、语言流程。
3、设计报告（50分）
设计报告内容完整，理论充分，并附上项目程序代码及个人心得体会。

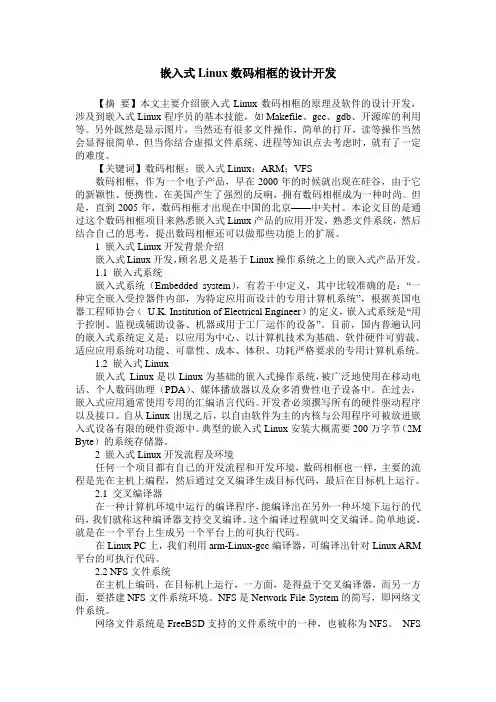

嵌入式Linux数码相框的设计开发【摘要】本文主要介绍嵌入式Linux数码相框的原理及软件的设计开发，涉及到嵌入式Linux程序员的基本技能，如Makefile、gcc、gdb、开源库的利用等。
另外既然是显示图片，当然还有很多文件操作，简单的打开，读等操作当然会显得很简单，但当你结合虚拟文件系统、进程等知识点去考虑时，就有了一定的难度。
【关键词】数码相框；嵌入式Linux；ARM；VFS数码相框，作为一个电子产品，早在2000年的时候就出现在硅谷，由于它的新颖性、便携性，在美国产生了强烈的反响，拥有数码相框成为一种时尚。
但是，直到2005年，数码相框才出现在中国的北京——中关村。
本论文目的是通过这个数码相框项目来熟悉嵌入式Linux产品的应用开发，熟悉文件系统，然后结合自己的思考，提出数码相框还可以做那些功能上的扩展。
1 嵌入式Linux开发背景介绍嵌入式Linux开发，顾名思义是基于Linux操作系统之上的嵌入式产品开发。
1.1 嵌入式系统嵌入式系统（Embedded system），有若干中定义，其中比较准确的是：―一种完全嵌入受控器件内部，为特定应用而设计的专用计算机系统‖，根据英国电器工程师协会（U.K. Institution of Electrical Engineer）的定义，嵌入式系统是―用于控制、监视或辅助设备、机器或用于工厂运作的设备‖。
目前，国内普遍认同的嵌入式系统定义是：以应用为中心、以计算机技术为基础、软件硬件可剪裁、适应应用系统对功能、可靠性、成本、体积、功耗严格要求的专用计算机系统。
1.2 嵌入式Linux嵌入式Linux是以Linux为基础的嵌入式操作系统，被广泛地使用在移动电话、个人数码助理（PDA）、媒体播放器以及众多消费性电子设备中。
在过去，嵌入式应用通常使用专用的汇编语言代码。
开发者必须撰写所有的硬件驱动程序以及接口。
自从Linux出现之后，以自由软件为主的内核与公用程序可被放进嵌入式设备有限的硬件资源中。
