嵌入式系统课程设计报告一、教学目标本课程的教学目标是使学生掌握嵌入式系统的基本概念、原理和设计方法,能够运用嵌入式系统进行实际项目的开发和实现。
具体来说,知识目标包括了解嵌入式系统的定义、特点、分类和应用领域;掌握嵌入式系统的硬件和软件组成及工作原理;熟悉嵌入式操作系统的基本概念和常用操作系统。
技能目标包括能够使用嵌入式系统开发工具和平台进行程序设计和调试;具备嵌入式系统硬件电路的设计和调试能力;能够运用嵌入式系统进行实际项目的开发和实现。
情感态度价值观目标包括培养学生的创新意识和团队合作精神,提高学生解决实际问题的能力和责任感。
二、教学内容根据课程目标,本课程的教学内容主要包括嵌入式系统的基本概念、原理和设计方法。
具体包括以下几个方面:1. 嵌入式系统的定义、特点、分类和应用领域;2. 嵌入式系统的硬件组成,如处理器、存储器、输入输出接口等;3. 嵌入式系统的软件组成,如固件、操作系统、应用程序等;4. 嵌入式操作系统的基本概念和常用操作系统;5. 嵌入式系统的设计方法和开发流程;6. 嵌入式系统硬件电路的设计和调试方法;7. 嵌入式系统在实际项目中的应用和案例分析。
三、教学方法为了实现课程目标,本课程将采用多种教学方法,包括讲授法、讨论法、案例分析法和实验法等。
通过多样化的教学方法,激发学生的学习兴趣和主动性。
具体教学方法如下:1. 讲授法:通过讲解嵌入式系统的基本概念、原理和设计方法,使学生掌握相关知识;2. 讨论法:通过分组讨论和课堂讨论,培养学生的思考能力和团队合作精神;3. 案例分析法:通过分析实际项目案例,使学生了解嵌入式系统在实际中的应用和设计方法;4. 实验法:通过实验操作和调试,锻炼学生的动手能力和实际问题解决能力。
四、教学资源为了支持教学内容和教学方法的实施,本课程将选择和准备以下教学资源:1.教材:选用权威、实用的嵌入式系统教材,为学生提供系统的学习资料;2. 参考书:推荐学生阅读相关参考书籍,丰富学生的知识体系;3. 多媒体资料:制作课件、教案等多媒体教学资料,提高课堂教学效果;4. 实验设备:准备嵌入式系统开发板、仿真器等实验设备,为学生提供实践操作的机会。

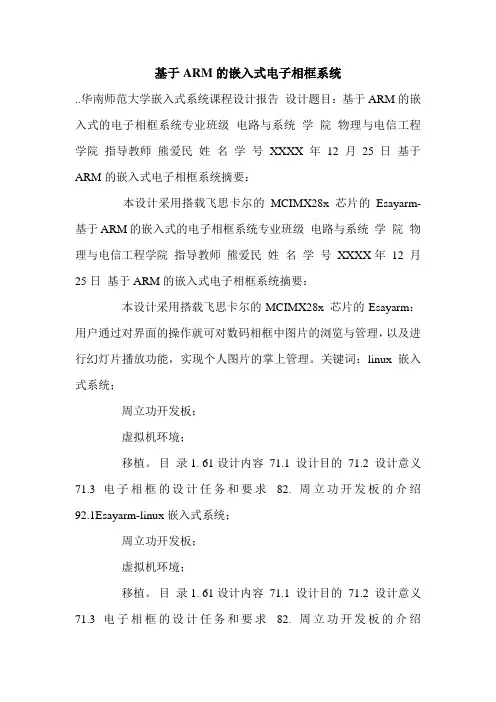

基于ARM的嵌入式电子相框系统..华南师范大学嵌入式系统课程设计报告设计题目:基于ARM的嵌入式的电子相框系统专业班级电路与系统学院物理与电信工程学院指导教师熊爱民姓名学号XXXX年12 月25日基于ARM的嵌入式电子相框系统摘要:本设计采用搭载飞思卡尔的MCIMX28x 芯片的Esayarm-基于ARM的嵌入式的电子相框系统专业班级电路与系统学院物理与电信工程学院指导教师熊爱民姓名学号XXXX年12 月25日基于ARM的嵌入式电子相框系统摘要:本设计采用搭载飞思卡尔的MCIMX28x 芯片的Esayarm:用户通过对界面的操作就可对数码相框中图片的浏览与管理,以及进行幻灯片播放功能,实现个人图片的掌上管理。
关键词:linux嵌入式系统;周立功开发板;虚拟机环境;移植。
目录1. 61设计内容71.1 设计目的71.2 设计意义71.3电子相框的设计任务和要求82. 周立功开发板的介绍92.1Esayarm-linux嵌入式系统;周立功开发板;虚拟机环境;移植。
目录1. 61设计内容71.1 设计目的71.2 设计意义71.3电子相框的设计任务和要求82. 周立功开发板的介绍92.1Esayarm:support for frame buffer devices (4)编译5.2 关于触摸屏驱动的配置对于触摸屏驱动的设计,本文采用的是基于Linux本身自带的输入子系统方式设计的,由于设计的代码比较繁杂,所以本文列出其主要的设计方法,主要的设计方法如下:(1)设置输入结果input_dev: (A)通过设置struct input_dev 的evdev数组表示能产生key和ABS类事件。
(B)设置产生key和ABS类事件里面的触摸按键事件,X/Y绝对位移,绝对位移压力事件。
(2)硬件操作:(A)ioremap寄存器(B)设置AD分频系数和ADCDLY (C)注册INT_TS和AD中断6电子相框的效果演示及功能测试6.1 电子相框性能分析方法简述本设计是一个能够读取指定位置照片的电子相框,选择自动浏览模式时能够自动播放该目录下的所有照片,选择手动模式能读取操作者在触摸屏上发出的指令,是否能够流畅显示照片,是否能显示主页面和子页面,便可判断该电子相框的性能。
嵌入式课程设计报告毕业论文教案一、教学目标通过本课程的学习,学生应该能够:1.了解嵌入式系统设计的基本原理和流程2.掌握基本的嵌入式硬件和软件开发技术3.能够使用开发板和相关工具进行嵌入式系统的设计和开发4.掌握常用的接口协议和通信方式,包括串口通信、SPI、I2C、CAN等5.能够设计和开发基本的嵌入式应用程序,如LED灯的控制、按键的检测、温度传感器的读取等二、教学内容及安排1.嵌入式系统概述内容:介绍嵌入式系统的定义、特点、应用领域、市场和发展趋势等内容。
时间:2学时2.嵌入式系统设计流程内容:介绍嵌入式系统设计的主要步骤和流程,包括需求分析、硬件设计、软件设计、测试和调试等内容。
时间:4学时3.嵌入式开发环境搭建内容:介绍嵌入式开发环境的基本配置和使用,包括Keil C51软件、ST-LINK下载器、ST-FLASH工具等。
时间:4学时4.嵌入式硬件设计内容:介绍嵌入式硬件设计的基本原理和方法,包括硬件选型、电路原理图设计、PCB布局和焊接等内容。
时间:10学时5.嵌入式软件设计内容:介绍嵌入式软件设计的基本原理和方法,包括汇编语言、C语言、编译、调试和下载等内容。
同时讲解如何使用方案手册和数据手册加速学习。
时间:16学时6.嵌入式应用程序设计内容:介绍嵌入式应用程序的设计和开发,包括LED灯的控制、按键的检测、温度传感器的读取、串口通信、SPI/I2C接口的应用等内容。
时间:14学时7.嵌入式系统测试和调试内容:介绍嵌入式系统的测试和调试方法,包括硬件测试、软件测试、仿真测试和调试工具等内容。
时间:4学时三、教学方法1.理论教学与实践结合,提高学生的实际操作能力。
2.讲授代码编写方法,由浅入深、由简到难地进行讲解。
3.组织实验、调试和考试等考核环节,促进学生知识的巩固和提高。
4.引导学生通过网络、图书馆等途径自主学习和获取嵌入式技术知识,培养学生的自主学习和创新能力。
四、教学手段1.教师演示和现场演示,帮助学生理解课程内容并进行实践操作。

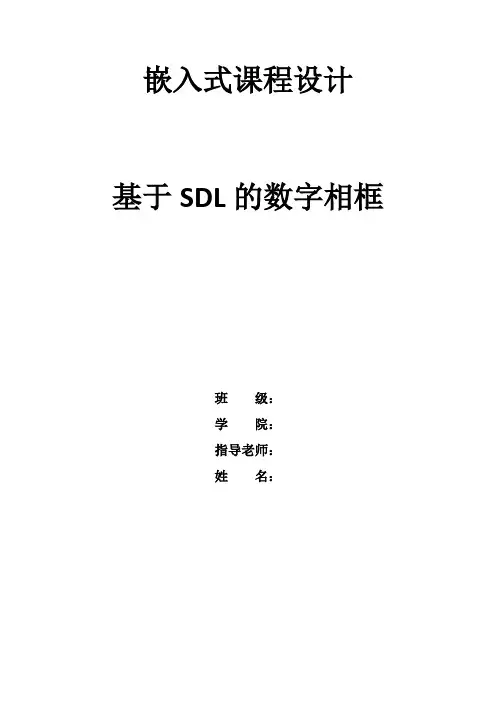

嵌入式课程设计基于SDL的数字相框班级:学院:指导老师:姓名:一.嵌入式课程设计概述:本程序基于SDL开发的一个带有幻灯片功能的数字相框。
二.课程设计的目的:本课程设计的目的是通过开发一个消费类电子产品——数字相框,了解嵌入式产品开发的主要步骤,包括需求分析、系统结构设计、图形界面设计、驱动程序、功能优化、系统测试等,从而培养自己独立完成比较复杂的实际系统设计的能力。
三.课程设计内容:3.1设计的内容利用SDL实现图片的调用的功能,利用信号来实现图片的播放功能,利用SDL的可移植性,将该设计方案移植到开发板上,该数字相框的功能包括以下方面:(1)在LCD屏上全屏循环显示多幅图像文件;(2)根据设定的时间间隔更新图像;(4)通过键盘进行操作;四.总体设计:数字相框软件系统功能分为三个模块:1)图片浏览模块,可以通过按键控制选定某个图像或更新图像页(上一页、下一页)。
2)播放模块,对浏览界面选定的图片进行循环播放。
3)退出模块,退出图片播放和退出程序。
功能模块组织架构图:五.详细设计:该程序分为2个部分:一部分为用户界面层,一部分为功能模块层。
5.1用户界面层代码设计如下:int Init() //初始化SDL{if(( SDL_Init(SDL_INIT_VIDEO) | IMG_Init(IMG_INIT_PNG) )){fprintf(stderr,"SDL init error:%s",SDL_GetError());return -1;}return 0;}void creatScreen(int width , int height , Uint8 bpp , Uint32 flags) // 创建屏幕640*480 0 SDL_SWSURFACE{screen = SDL_SetVideoMode(width , height, bpp , flags);if(screen == NULL){fprintf(stderr,"Could not Creat a Screen!:%s",SDL_GetError());exit(1);}return;}void show_Pic(SDL_Surface *bmp ,SDL_Rect *rect) //显示图片{SDL_BlitSurface(bmp , NULL , screen , rect);SDL_UpdateRect(screen , 0 , 0 , 0 , 0 );SDL_FreeSurface(bmp);return ;}int appMode(){int width = WIDTH;int heigth = HEIGTH;Uint8 bpp = 0;Init();creatScreen(width , heigth, bpp , SDL_SWSURFACE);backpng = IMG_Load("./image/beijing.jpg");show_Pic(backpng ,&(screen->clip_rect));SDL_Delay(3000);caidan();SDL_WM_SetCaption(TITLE_NAME, ICON_NAME); //设置窗口标题return 0;}效果如下图:封面:菜单:5.2.功能模块实现代码:int getRightPic(int a){a++;if(a > 15 ){a = 0;return a;}int getLeftPic(int a){a--;if(a < 0){a = 15;}return a;}int ShowPic(char *string) //更换显示图片{if(strcmp(string , "left") == 0){i = getLeftPic(i);}elsei = getRightPic(i);backpng = IMG_Load(picture[i]);if(!backpng){fprintf(stderr,"Could not load %s: %s\n",picture[i],SDL_GetError());exit(1);}SDL_Rect rect;rect.x = (screen->w - backpng->w ) / 2;rect.y = (screen->h - backpng->h ) / 2;rect.w = backpng->w;rect.h = backpng->h;SDL_UpdateRect(screen , 0 , 0 , 0 , 0 );show_Pic(backpng , &rect);return 0;}int caidan(){png = IMG_Load("./image/caidan.jpg");show_Pic(png ,&(screen->clip_rect));}void timefunc(int sig) /* 定时事件代码*/ShowPic("left");signal(SIGPROF, timefunc); /* 捕获定时信号*/}void xinhao(int signo){if(signo == SIGALRM){//printf("123\n");}else{signal(SIGALRM, timefunc);struct itimerval value;value.it__sec=3; /* 定时3秒后启动定时器*/value.it__usec=0;value.it__sec=3; /* 每隔3秒执行下一个相应的函数*/ value.it__usec=0;signal(SIGPROF, timefunc); /* 捕获定时信号*/setitimer(ITIMER_PROF, &value, NULL); /* 定时开始*/int ret = setitimer(ITIMER_REAL,&value,NULL);}}int main(int argc,char **argv){appMode();int i=0;double zoom_x,zoom_y;SDL_Event event;while(SDL_WaitEvent(&event)){switch(event.type){case SDL_KEYDOWN:if(event.key.keysym.sym == SDLK_ESCAPE){goto loop;}/*if(event.key.keysym.sym == SDLK_SPACE){xinhao(0);}if(event.key.keysym.sym == SDLK_END){alarm(1);SDL_Delay(1000);caidan();} */break;case SDL_KEYUP:if(event.key.keysym.sym == 276){ShowPic("left");}if(event.key.keysym.sym == 275){ShowPic("right");}break;case SDL_QUIT:printf("quit\n");goto loop;break;}}loop:raise(SIGKILL);return 0;}效果如下图:六.在开发板上移植:6.1.安装arm-linux交叉编译库.6.2.对SDL进行交叉编译安装,对程序进行交叉编译。
