数码相框方案设计1. 引言数码相框是一种能够显示数码照片的装置,通过电子显示屏和储存设备,用户可以在数码相框上轻松地浏览和分享自己的珍贵照片。
本文档将介绍一个经典的数码相框方案设计,包括硬件组成、软件架构和用户界面设计。
2. 硬件组成数码相框的硬件组成包括以下几部分:2.1 主控单元主控单元是数码相框的核心,负责控制整个系统的运行。
主控单元通常由一个高性能处理器和一个图形处理器组成,以实现图像的快速显示和处理。
此外,主控单元还会集成一定容量的内存和存储空间,用于存储和缓存照片。
2.2 显示屏显示屏是数码相框的输出设备,用于显示照片。
为了获得较好的显示效果,显示屏通常采用高分辨率的液晶显示技术,并具备良好的色彩还原能力。
常见的显示屏尺寸为7英寸至10英寸,以适应不同的使用场景和观看距离。
2.3 存储设备存储设备用于存储用户的照片和其他数据。
常见的存储设备包括内置闪存、SD卡插槽和USB接口。
用户可以通过这些接口将自己的照片从相机或其他设备中导入到数码相框中,并进行管理和编辑。
2.4 连接接口为了提供更多的功能和便利性,数码相框通常还会提供各种连接接口。
常见的接口包括USB接口、Wi-Fi和蓝牙,可以用于连接计算机、移动设备和其他数码设备。
这些接口可以用于照片的传输、同步和分享。
3. 软件架构数码相框的软件架构需要实现以下几个核心功能:3.1 照片管理照片管理模块负责将用户导入的照片进行管理和组织。
用户可以创建相册、添加标签和编辑照片的属性信息。
此外,照片管理模块还需要支持照片的浏览、搜索和删除等基本操作。
3.2 照片展示照片展示模块负责将用户的照片显示在数码相框的屏幕上。
用户可以通过触摸屏或按钮控制照片的切换和缩放。
为了增加视觉效果,照片展示模块还可以支持幻灯片播放和特效切换等功能。
3.3 联网功能数码相框可以通过联网功能实现更多的功能和便利性。
通过Wi-Fi或蓝牙连接,用户可以从云端相册中获取照片,并与其他设备进行同步和分享。
分类号密级U D C 单位代码 10151 数码相框的设计与实现指导教师职称教授学位授予单位海事大学申请学位级别工学硕士学科与专业计算机科学与技术论文完成日期论文答辩日期答辩委员会主席- 1 - / 69The design and implementation of digital photo frameA thesis Submitted toDalian Maritime UniversityIn partial fulfillment of the requirements for the degreeofMaster of EngineeringByHe Wei(Computer Science And Technology)Thesis Supervisor: Professor Teng GuokuJune2009海事大学学位论文原创性声明和使用授权说明原创性声明本人重声明:本论文是在导师的指导下,独立进行研究工作所取得的成果,撰写成博/硕士学位论文“数码相框的设计与实现”。
除论文中已经注明引用的容外,对论文的研究做出重要贡献的个人和集体,均已在文中以明确方式标明。
本论文中不包含任何未加明确注明的其他个人或集体已经公开发表或未公开发表的成果。
本声明的法律责任由本人承担。
学位论文作者签名:学位论文使用授权书本学位论文作者与指导教师完全了解海事大学有关保留、使用研究生学位论文的规定,即:海事大学有权保留并向国家有关部门或机构送交学位论文的复印件和电子版,允许论文被查阅和借阅。
本人授权海事大学可以将本学位论文的全部或部分容编入有关数据库进行检索,也可采用影印、缩印或扫描等复制手段保存和汇编学位论文。
同意将本学位论文收录到《中国优秀博硕士学位论文全文数据库》(中国学术期刊(光盘版)电子杂志社)、《中国学位论文全文数据库》(中国科学技术信息研究所)等数据库中,并以电子出版物形式和提供信息服务。
数码相框的制作方法数码相框,也被称为电子相框,是一种通过液晶显示技术将图片显示在屏幕上的装置。
它可以存储大量的照片并随时随地进行更换,成为现代家庭的一种流行装饰品。
制作一台数码相框并不复杂,下面我将介绍一下制作数码相框的步骤。
第一步:准备材料和工具要制作一台数码相框,首先需要准备以下材料:1. 一个可连接至电源的液晶显示屏幕;2. 一个支持图片存储和播放的数码相框主板;3. 一个电源适配器;4. 一些连线和排线;5. 一个外壳或底座。
除了上述材料,还需要准备一些工具:1. 螺丝刀;2. 钳子;3. 电焊工具;4. 剪刀;5. 熨斗;6. 热熔胶枪。
第二步:组装液晶显示屏幕首先,将液晶显示屏幕放置在工作台上,并使用螺丝刀将其固定在外壳或底座上。
接下来,根据液晶显示屏的接口类型,将排线或连线连接至数码相框主板。
确保每条线都连接正确并牢固。
第三步:焊接数码相框主板将数码相框主板放置在工作台上,用螺丝将其固定住。
然后,根据主板上的焊接点,使用电焊工具将排线焊接至相应的位置。
注意避免短路和接触不良的情况,确保焊接的质量和稳定性。
第四步:连接电源适配器使用螺丝刀将电源适配器固定在外壳或底座上。
然后,将适配器的输出线与数码相框主板上的电源接口连接起来。
确保电源连接稳固并正常工作。
如果需要,可以使用热熔胶枪将电源线固定在适配器和主板上,增强连接的可靠性。
第五步:安装存储介质数码相框在显示图片时需要依靠存储介质,一般来说有两种类型的存储介质:内置存储和外置存储。
在制作数码相框时,可以根据需求选择合适的存储介质。
对于内置存储,可以将存储芯片或存储卡焊接至主板上的存储接口;对于外置存储,可以通过USB或SD卡等接口将存储设备连接至主板。
第六步:测试和调试在组装完数码相框后,还需要对其进行测试和调试,确保所有功能都正常工作。
可以连接电源,查看液晶显示屏是否能正常显示图片,按下按钮触发播放功能,调整亮度和对比度等参数。
如果发现任何问题,应及时进行排除和修复。
千里之行,始于足下。
关于数码相框嵌入式实训报告范文数码相框嵌入式实训报告一、实训目的本次实训的目的是为了让我们学会使用嵌入式系统中的硬件和软件来实现一个数码相框的功能。
通过这次实训,我们可以掌握嵌入式系统的基本原理和开发流程,提升我们的实际操作能力和问题解决能力。
二、实训内容1. 硬件部分在实训开始前,我们首先学习了数码相框的基本原理和硬件组成。
数码相框主要由显示屏、控制器和存储器组成,其中显示屏用来显示图片、控制器用来控制显示屏的工作状态、存储器用来存储图片等数据。
在实训中,我们需要完成以下硬件部分的实际操作:- 拆解和重新组装数码相框,熟悉数码相框的内部结构和各个组件的连接方式。
- 使用示波器测量和分析显示屏的信号波形,了解显示屏的工作原理。
- 使用逻辑分析仪分析控制器和存储器之间的数据传输过程,研究控制器的工作原理。
- 使用烙铁和焊锡线对数码相框的电路板进行维修和改装,提升我们的实际操作能力。
2. 软件部分在硬件部分的实训完成后,我们开始进行数码相框的软件开发。
数码相框的软件部分主要包括界面设计、数据处理和控制逻辑实现。
第1页/共3页锲而不舍,金石可镂。
在实训中,我们需要完成以下软件部分的实际操作:- 学习和掌握数码相框的软件开发流程,包括需求分析、系统设计、编码和测试等。
- 使用嵌入式开发平台进行软件开发,学习掌握C语言和嵌入式系统的编程技术。
- 实现数码相框的界面设计,包括菜单、图片浏览和设置等功能。
- 实现数码相框的数据处理功能,包括图片压缩和解压缩、图片格式转换等。
- 实现数码相框的控制逻辑,包括按键和触摸屏的事件处理、定时任务的调度等。
三、实训收获通过这次实训,我学到了很多关于嵌入式系统和数码相框的知识和技术。
在硬件部分,我学会了如何拆解和组装数码相框,熟悉了数码相框的内部结构和各个组件的连接方式。
我还学会了如何使用示波器和逻辑分析仪来分析和研究数码相框的工作原理。
在软件部分,我学会了使用嵌入式开发平台进行软件开发,掌握了C语言和嵌入式系统的编程技术。

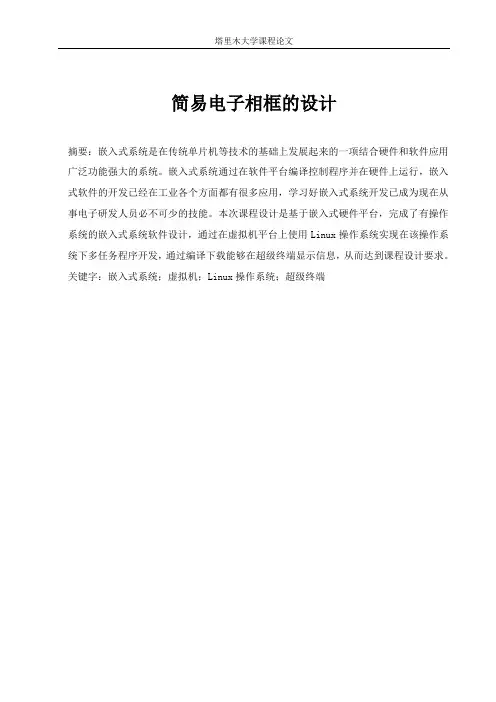

简易电子相框的设计摘要:嵌入式系统是在传统单片机等技术的基础上发展起来的一项结合硬件和软件应用广泛功能强大的系统。
嵌入式系统通过在软件平台编译控制程序并在硬件上运行,嵌入式软件的开发已经在工业各个方面都有很多应用,学习好嵌入式系统开发已成为现在从事电子研发人员必不可少的技能。
本次课程设计是基于嵌入式硬件平台,完成了有操作系统的嵌入式系统软件设计,通过在虚拟机平台上使用Linux操作系统实现在该操作系统下多任务程序开发,通过编译下载能够在超级终端显示信息,从而达到课程设计要求。
关键字:嵌入式系统;虚拟机;Linux操作系统;超级终端目录1.设计目的 (1)2.设计内容和要求 (1)2.1设计的内容 (1)2.2 要求 (1)3.设计步骤 (1)主要步骤和方法 (1)3.1数字相框软硬件平台的选择 (2)3.2数字相框的软件总体设计 (2)3.2.功能模块组织架构图 (2)4. 环境搭建 (3)5. 运行结果及调试 (6)6. 课程设计总结与体会 (8)参考论文: (9)正文1.设计目的开设本课程设计的目的是,通过本课程设计,提高学生的分析问题、解决问题的能力,巩固嵌入式系统的基本理论知识,进一步了解和掌握课程中所讲授的概念,方法。
同时通过本课程设计,全面综合应用所学过的基础知识,建立一个完整的嵌入式系统的开发过程的概念,并掌握其中的主要原理和方法本课程设计的目的是通过开发一个消费类电子产品——数字相框,了解嵌入式产品开发的主要步骤,包括需求分析、系统结构设计、图形界面设计、驱动程序、功能优化、系统测试等,从而培养学生独立完成比较复杂的实际系统设计的能力。
2.设计内容和要求2.1设计的内容作为一个消费类电子产品,数码相框整个系统要完成的基本功能大致如下:1、用户界面友好,操作简便。
由于该产品的使用者大多是非专业人士,用户界面是否清晰明了、操作是否简捷方便成为用户是否能迅速接受此产品的重要因素。
2、数字相框的功能应包括以下方面:(1)在LCD屏上全屏循环显示多幅图像文件;(2)根据设定的时间间隔更新图像;2.2 要求本课程设计要求学生根据实际应用的特点对产品进行完整的需求分析,形成比较完善的总体设计方案。

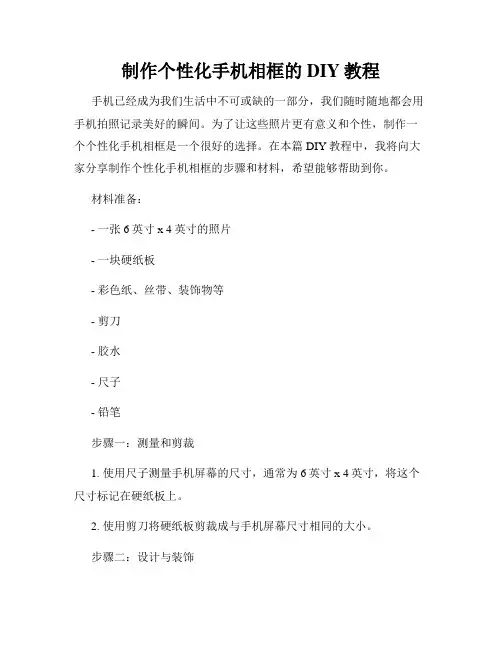

制作个性化手机相框的DIY教程手机已经成为我们生活中不可或缺的一部分,我们随时随地都会用手机拍照记录美好的瞬间。
为了让这些照片更有意义和个性,制作一个个性化手机相框是一个很好的选择。
在本篇DIY教程中,我将向大家分享制作个性化手机相框的步骤和材料,希望能够帮助到你。
材料准备:- 一张6英寸x 4英寸的照片- 一块硬纸板- 彩色纸、丝带、装饰物等- 剪刀- 胶水- 尺子- 铅笔步骤一:测量和剪裁1. 使用尺子测量手机屏幕的尺寸,通常为6英寸x 4英寸,将这个尺寸标记在硬纸板上。
2. 使用剪刀将硬纸板剪裁成与手机屏幕尺寸相同的大小。
步骤二:设计与装饰1. 将剪裁好的硬纸板放在桌面上,将相片放在硬纸板的中心位置。
2. 用铅笔在相框周围画出一个边界线,这将成为你设计的参考。
3. 根据个人喜好和创意,使用彩色纸、丝带、装饰物等进行装饰。
可以在边界线内部贴上彩色纸或者装饰纸,也可以在相框的四个角落贴上小装饰物。
步骤三:固定照片1. 使用胶水将照片固定在硬纸板的中心位置。
确保照片与硬纸板完全贴合,避免出现空隙。
2. 等待胶水完全干燥。
步骤四:加入倒立支架1. 在相框的后面翻转硬纸板。
2. 通过剪刀和胶水在底部中央固定一块小的硬纸板,作为倒立支架。
3. 确保倒立支架足够稳固,可以支撑相框在桌面上直立。
步骤五:喷洒防水涂层(可选)如果你希望你制作的相框更加坚固和耐用,可以考虑喷洒一层防水涂层。
这样即使相框湿润,照片也不会受到损害。
制作个性化手机相框的DIY教程到这里就结束了。
希望通过这篇教程,你能够学到制作个性化手机相框的基本步骤,从而能够自己动手制作出独一无二的手机相框。
你可以根据自己的喜好和创意,选择不同的装饰材料和款式,打造出与众不同的手机相框。
制作过程需要耐心和细心,但最终的成果将会让你感到非常满意。
祝你DIY愉快!。
入式数码相框的设计与实现毕业广州大学华软软件学院本科毕业论文论文题目嵌入式数码相框的设计与实现专业电子信息工程班级11级嵌入式应用软件开发1班姓名许家淇学号1140907104指导教师徐礼国广州大学华软软件学院电子系2015年 4 月摘要本设计采用搭载s3c2440芯片的TQ2440开发板作为硬件平台,并在该硬件平台上移植了u-boot,linux内核,根文件系统,构成一个嵌入式linux操作系统,该系统的最大特点就是,可以根据应用需求对软硬件进行裁剪,满足应用系统的功能、可靠性、成本、体积等要求,主要用途就是对软硬件资源的调度与分配。
在搭载了linux嵌入式系统的TQ2440开发板上,本文设计了一个界面应用程序,该应用程序主要功能为:用户通过对界面的操作就可对数码相框中图片的浏览与管理,以及进行幻灯片播放功能。
关键词: TQ2440;嵌入式系统;数码相框;ABSTRACT This curriculum designt uses the TQ2440 development board with the S3C2440 chip as the hardware platform and transplant u-boot, the hardware platform in the Linux kernel, root file system, constitute an embedded Linux operating system, the biggest feature of the system is that can be tailored to meet the hardware and software according to the demand of application, function, reliability, cost, volume requirements of application system, the main purpose is to soft hardware resource allocation and scheduling.When equipped with a TQ2440 development board Linux embedded system, this paper designed an interface application program, the main function of the application program so that the user can browse and management of the image in the digital photo frame through the interface, and a slideshow feature.KEY WORDS: TQ2440; Embedded System; Digital Photo Frame目录1.前言 01.1背景与研究意义 01.2本论文的主要研究内容 02. 数码相框总体设计与论证 (1)2.1数码相框总体设计方案 (1)2.2.器件选型: (2)2.3论证 (2)3. 嵌入式linux系统构建 (3)3.1 u-boot的移植 (3)3.2 Linux内核的移植 (4)3.2.1 准备工作 (5)3.2.2 修改内核源码顶层 (5)3.2.3 设置 flash 分区 (5)3.2.4 修改机器码 (5)3.2.5 配置编译内核 (6)#make menuconfig //进入设置界面,配置内核 (6)3.2.6 Linux内核编译与烧写 (9)3.3制作根文件系统 (10)3.4.驱动的设计 (10)3.4.1关于USB驱动设计 (10)3.4.2 关于LCD驱动设计 (11)3.4.3关于触摸屏驱动设计 (12)4. 界面应用程序 (13)4.1程序作用简介: (13)4.2界面功能总框架: (13)4.3程序主流程介绍 (15)4.4程序模块介绍 (16)4.4.1程序模块实现概述: (16)4.4.2页面规划模块: (17)4.4.3调试模块: (17)4.4.4图片解析模块: (17)4.4.5字体解码模块: (18)4.4.6输入模式模块: (18)4.4.7显示模块: (19)5.系统分析和测试 (20)5.1系统分析方法简述 (20)5.2测试 (20)5.2.1 bmp图标显示测试 (20)5.2.2 jpeg图片解析测试 (20)5.2.3 u盘挂载测试 (22)5.3测试结论 (23)6. 总结 (24)参考文献 (25)附录 (26)致谢 (27)1.前言1.1背景与研究意义随着PC时代数码技术的发展,数码相机以其低廉的价格,方便的操作成为摄影器材的发展方向。
目前,很多家庭都持有数码相机,一次拍摄下来的照片往往会有上百张,使用PC机来查看拍摄下来的图片,过于依赖PC机。
并且众多的数码摄影产生的相片保存起来后,查看过程繁琐不方便,要想再把这些相片都冲印出来回味、欣赏,即浪费又不环保。
数码相框将彻底解放那些积压下来的数码相片,让你人生中值得记忆的每一个瞬间从此不再被埋没在硬盘里面。
数码相框可以不但可以节约了照片冲印的纸张,而且还可用来美化家居,构造精致生活享受。
分享快乐、展示成功;带给父母,缓解思念。
作为数码相机的一种附属产品,数码相框不仅具有传统相框的特点,而且可以直接从数码相机中选择心仪的照片,随时更新照片。
数码相框还可以摆放在家居显眼之处,成为现代家庭一道靓丽的风景线。
1.2本论文的主要研究内容本设计是以TQ2440为硬件平台并搭载嵌入式Linux操作系统为基础,完成图片可轮播、查看的数码相框系统设计。
主要研究内容包括以下几个方面:(1)分析数码相框系统需求,对所用硬件器件选型,嵌入式系统的选择,以及确定界面程序实现方式。
(2)在基于ARM9微处理器的TQ2440平台上搭建嵌入式系统开发环境。
(3)在嵌入式Linux操作系统平台上完成实现了uboot、内核的移植和构建根文件系统等工作。
(4)对数码相框的界面进行研究,通过界面程序实现了友好的人机交互UI界面。
2.数码相框总体设计与论证2.1数码相框总体设计方案本文设计的数码相框系统,完成了实现图片的查看、轮播功能的系统设计方案设计。
该数码相框系统依靠ARM微处理器和嵌入式Linux操作系统作为平台,同时结合界面应用程序,通过对触摸屏的操作,在LCD屏幕上显示图片,实现数码相框系统与外界的信息交互,从而能在TQ2440上实现数码相框的基本功能。
如图2.1所示图2-1 数码相框系统2.2.器件选型:本文选择以搭载ARM处理器的三星s3c2440芯片为核心,搭建硬件平台,主要原因是ARM处理器具有以下特点:(1)体积小、低功耗、低成本、高性能。
(2)支持Thumb(16位)/ARM(32位)双指令集,能很好的兼容8位/16位器件。
(3)大量使用寄存器,指令执行速度更快。
(4)大多数数据操作都在寄存器中完成。
(5)寻址方式灵活简单,执行效率高。
(6)指令长度固定。
2.3论证本课程设计采用的是linux系统,属于嵌入式系统的一种。
对比开发常见的嵌入式操作系统WinCE、uCOS-II、VxWorks等。
嵌入式linux操作系统用途更为广泛,并且是开源系统软件,其主要功能是分配、调度工作,控制协调并分发软、硬件资源;该系统是功能模块化的,即一个功能对应一个模块,添加一个功能只需要增加一个对应模块就可以。
嵌入式linux操作系统突出的特点是系统实时的高效性、移植性好、,众多的系统软件开源等。
嵌入式操作系统与普通的计算机操作系统相比,除具备了一般操作系统最基本的功能,如任务调度、同步机制、中断处理、文件功能等,还有系统功能可裁剪、系统工具开源里面以及与嵌入式ARM微处理器兼容性好等特点。
3. 嵌入式linux系统构建3.1 u-boot的移植TQ2440的启动需要Bootloader,Bootloader是硬件启动的引导程序,是启动操作系统的根本,是在操作系统内核或用户应用程序运行之前运行的一段小程序。
通过这段小程序,可以初始化硬件设备、建立内存空间的映射图,从而将系统的软硬件环境带到一个合适的状态,以便为最终调用准备好环境。
本课程设计采用的u-boot,全称 Universal Boot Loader,是遵循GPL条款的开放源码项目。
简单的说,u-boot就是开源的且通用的Bootloader。
由于u-boot源代码十分庞大,本文无法一一列出代码,而且,移植u-boot到TQ2440开发板的过程十分的复杂与繁琐,所以,本文只对移植u-boot关键部分作出说明:(1)获取u-boot源码:登录官网下载u-boot-源码 ,然后解压:# tar xzf u-boot-2010.03.tar.bz2此时我们就得到了u-boot 2010.03版本的源码。
(2)根据系统的处理器平台选择对应的目标编译项:(A)在uboot-2010.03的根目录下面的Makefile中为TQ2440建立编译, 以sbc2410x为模板例子。
在Makefile中加上对TQ2440板子的支持,将这个编译项命名为TQ2440:TQ2440_config : unconfig@$(MKCONFIG) $(@:_config=) arm arm920t TQ2440 NULL s3c24x0 各项的意思如下:arm:CPU的架构为arm架构。
arm920t:CPU的类型为arm920t。
TQ2440:开发板的型号为TQ2440。
NULL:开发者/或经销商(vender),NULL表示没有。
s3c24x0:片上系统为s3c24x0。
(B)由于本文使用arm架构处理器,故需要设置交叉编译工具链,修改顶层Makefile的CROSS_COMPILE定义如下:CROSS_COMPILE = arm-linux-(C)仿造sbc2410x模板,在/board目录下建立TQ2440文件夹,并在include/configs/中建立开发板的配置头文件,拷贝sbc2410x的文件到TQ2440和include/configs/中,并将sbc2410x命名的文件和定义改为TQ2440。
(3)修改cpu/arm920t/start.S,根据S3C2440A数据手册时钟参数,修改代码使得u-boot从NAND Flash启动或者从Nor flash启动。
(4)根据TQ2440上的NAND Flash芯片手册,增加NAND Flash读写函数,实现NAND Flash的读写操作,实现加载Uboot、内核和文件系统硬件到NAND Flash 功能。
