齿轮精度检测项目

齿轮检验的3个公差组一般厂家检验ff、Fβ、Fr、Wk、ΔW，欧洲厂家主要要求检测Fi″、fi″、Fr、Wk。

还有一个隐含要求，就是装配后噪音要小。

1、齿轮的检测有三方面要求：传递运动的精确性、平稳性、载荷分布的均匀性。

2、这三个公差组各有数个检测项目，按国标要求每个公差组只检一项或两项（当然不是随意选）一般情况下设计者会给出每个公差组的精度等级和需检测的项目。

3、但有时图纸上会给出数个项目或只给精度等级和标准，这种情况下个人认为最好和设计沟通一下，看对方有什么要求，否则你费了半天劲可能人家一句话你就得从头再来。

若设计没什么要求那你可以按标准要求每个公差组检一项或两项就可以了，记住是按照标准要求，不是自己随意挑的。

4、个人感觉一般情况下是这样的，每一公差组检FP或公法线变动和FR，第二公差组检Fα和FPT，第三公差组检Fβ。

纯属个人感觉没有依据。

5、除了这三方面的要求外，还有齿厚要求，当然这个是好检的，可测公法线或跨棒距。

渴望与大家一同进步，有愿意讨论的可加我QQ951666310，注明机械，或发邮件wzfsxx@一典型零件检测view09f4486fb84ae45c3b358ce1.html1.5齿轮的检测1.5.1 齿轮线性尺寸的测量1.5.1.1分析工作任务书1.阅读齿轮零件图，了解减速器直齿圆柱齿轮的结构；只供学习与交流2. 熟练掌握齿轮的基础知识；3.掌握齿轮检测原理；4. 掌握常用的齿轮检测工具；5.选择齿轮的检测方案，确定测量工具；6.进行检测；7.记录数据并进行数据处理；一典型零件检测1.5齿轮的检测1.5.1 齿轮线性尺寸的测量1.5.1.1分析工作任务书1.阅读齿轮零件图，了解减速器直齿圆柱齿轮的结构；2. 熟练掌握齿轮的基础知识；3.掌握齿轮检测原理；4. 掌握常用的齿轮检测工具；5.选择齿轮的检测方案，确定测量工具；6.进行检测；7.记录数据并进行数据处理；只供学习与交流8.上交检测报告，进行评价。

齿轮精度等级标准8-7-7
齿轮精度等级标准8-7-7是一种用于评估机械传动齿轮的国际金
属行业标准，也是全球最常用的齿轮制造工艺标准之一。

在8-7-7标
准下，齿轮传动系统可以实现理想的平稳性和准确性，要求齿轮精度
应达到国家标准DIN 3960。

齿轮精度等级标准8-7-7包括8个主要检测点：1、锥度测量；2、啮合直径测量；3、圆柱面测量；4、齿形测量；5、啮合间隙测量；6、节距径向跳动测量；7、节距角向跳动测量；8、齿面抖动测量。

此外，在齿轮精度等级标准8-7-7要求下，整体齿轮系统还应该
使用正确的啮合方法，进行适当的减速，采用精密轴承，并且选择轴
和轴承润滑剂。

此外，通过噪声测试来评估滚动元件的相关性能是必
要的。

齿轮精度等级标准8-7-7是齿轮制造的一个重要的参考指标，其
中不仅有整体的检测标准，还有针对每一个环节的测量标准，这些标
准可以帮助齿轮制造企业确保齿轮的高精度准确度，确保齿轮的使用
寿命和使用性能。

齿轮间接触精度检测方法
齿轮是一种常见的机械元件，广泛应用于各种机械传动系统中。

齿轮的间接触精度是指齿轮与齿轮之间的接触面的精度，它直接影响到齿轮传动的性能和使用寿命。

因此，对齿轮间接触精度进行准确检测是非常重要的。

常用的齿轮间接触精度检测方法主要有以下几种：
1. 接触模型法：这种方法基于齿轮的理论接触模型，通过测量齿轮的几何参数，如齿高、齿距等，计算出齿轮的理论接触区域。

然后，利用接触模型与实际测量的齿轮接触区域进行比较，从而得出齿轮间接触精度的评估结果。

2. 光学检测法：这种方法利用光学原理，通过测量齿轮表面的形貌特征来评估齿轮的间接触精度。

常用的光学检测方法包括摄像测量法、激光扫描法等。

这些方法可以对齿轮表面进行非接触式的测量，具有高精度和高效率的优点。

3. 声学检测法：这种方法利用声学原理，通过测量齿轮传动过程中产生的声音信号来评估齿轮的间接触精度。

根据声音信号的频谱特征，可以判断齿轮的接触状况以及存在的问题，如齿面磨损、齿距误差等。

4. 振动检测法：这种方法利用振动传感器对齿轮传动系统的振动信号进行监测和分析，以评估齿轮的间接触精度。

通过分析振动信号
的频谱特征和振动模态，可以判断齿轮的接触状况以及存在的问题，如齿面磨损、齿距误差等。

以上是常用的齿轮间接触精度检测方法，每种方法都有其优缺点和适用范围。

在实际应用中，可以根据具体情况选择合适的方法进行检测。

总结起来，齿轮间接触精度的检测是保证齿轮传动系统正常运行的重要环节。

通过合理选择和应用检测方法，可以及时发现齿轮的问题，并采取相应的措施进行修复和调整，从而保证齿轮传动系统的性能和寿命。

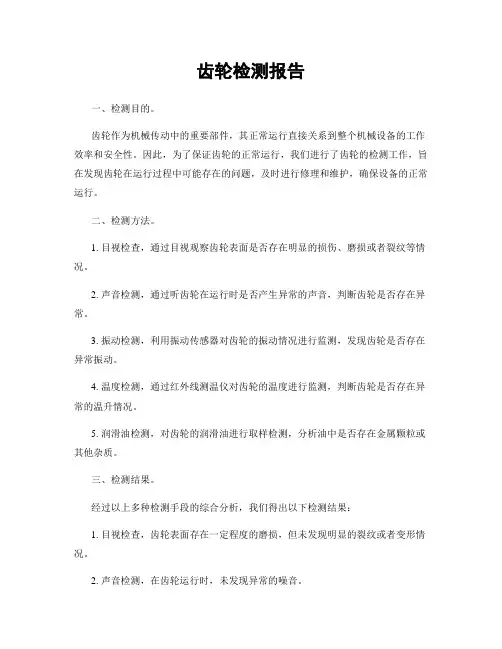

齿轮检测报告一、检测目的。

齿轮作为机械传动中的重要部件，其正常运行直接关系到整个机械设备的工作效率和安全性。

因此，为了保证齿轮的正常运行，我们进行了齿轮的检测工作，旨在发现齿轮在运行过程中可能存在的问题，及时进行修理和维护，确保设备的正常运行。

二、检测方法。

1. 目视检查，通过目视观察齿轮表面是否存在明显的损伤、磨损或者裂纹等情况。

2. 声音检测，通过听齿轮在运行时是否产生异常的声音，判断齿轮是否存在异常。

3. 振动检测，利用振动传感器对齿轮的振动情况进行监测，发现齿轮是否存在异常振动。

4. 温度检测，通过红外线测温仪对齿轮的温度进行监测，判断齿轮是否存在异常的温升情况。

5. 润滑油检测，对齿轮的润滑油进行取样检测，分析油中是否存在金属颗粒或其他杂质。

三、检测结果。

经过以上多种检测手段的综合分析，我们得出以下检测结果：1. 目视检查，齿轮表面存在一定程度的磨损，但未发现明显的裂纹或者变形情况。

2. 声音检测，在齿轮运行时，未发现异常的噪音。

3. 振动检测，齿轮的振动情况正常，不存在异常振动。

4. 温度检测，齿轮的温度在正常范围内，未发现异常的温升情况。

5. 润滑油检测，齿轮的润滑油中未检测到金属颗粒或其他异常杂质。

综上所述，齿轮经过本次检测，未发现严重的异常情况，但存在一定程度的磨损，建议在日常维护中加强对齿轮的润滑和保养工作，延长其使用寿命。

四、检测建议。

1. 加强润滑，定期对齿轮进行润滑保养，确保齿轮在运行时的正常润滑状态。

2. 定期检测，建议定期对齿轮进行检测，及时发现问题并进行修理，避免因齿轮故障导致设备损坏。

3. 注意负荷，在使用过程中，避免超负荷运行，以免对齿轮造成过大的压力和磨损。

4. 注意清洁，定期对齿轮进行清洁工作，避免灰尘和杂质进入齿轮内部，影响正常运行。

五、总结。

通过本次齿轮检测，我们对齿轮的运行状态有了全面的了解，并提出了相应的建议。

齿轮作为机械传动中的核心部件，其正常运行对设备的安全和效率有着重要的影响。

齿轮精度与检测技术手册
齿轮精度与检测技术手册
一、齿轮精度的定义
齿轮精度是指齿轮副在正常工作条件下能够符合预定的性能指标。

这
些性能指标包括噪声、振动、传动误差等等。

二、齿轮精度的影响因素
1.加工设备的精度
2.切削工具的质量
3.刀具的刃磨装置和磨削工艺
4.加工工艺参数的控制
三、齿轮精度的分类
1.精密齿轮：一般要求传动误差小于等于1′～2′，噪声级数不高于6级。

2.高精密齿轮：一般要求传动误差小于等于0.5′，噪声级数不高于5级。

3.超精密齿轮：一般要求传动误差小于等于0.3′，噪声级数不高于4级。

四、齿轮的检测方法
1.齿啮度测量法
2.重块法
3.网格法
4.光学测量法
5.声学测量法
五、齿轮的检测标准
1. JB/T5000-2007《齿轮检测规范》
2. GB/T10095-2008《齿轮用数字显示传动误差仪》
3. GB/T10096-2008《齿轮用数字显示噪声仪》
六、齿轮的质量控制
1.加工工艺的控制
2.检测方式的规范
3.配套检测设备的完善
4.数据分析和处理的及时性
以上是齿轮精度与检测技术手册的内容，希望对你有所帮助。

齿轮各类精度的考核项目
齿轮的精度是指齿轮加工及其配合精度。

在齿轮加工中，有以下几个主要的考核项目：
1. 齿轮的齿数：齿数是齿轮的重要参数之一，也是确定齿轮使用性能的重要指标。

2. 齿轮的模数：模数是齿轮齿数与齿距之比，也是齿轮加工时的重要参数。

3. 齿轮的齿面粗糙度：齿轮齿面粗糙度是用来描述齿轮齿面质量的指标，通常使用 Ra 值来表示。

4. 齿轮的齿向跳动：齿向跳动是指齿轮齿距与齿轮理论数值之间的差异，它会影响齿轮的传动精度和噪声。

5. 齿轮的轴向跳动：轴向跳动是指齿轮轴向之间的差异，主要影响齿轮的装配精度和工作稳定性。

6. 齿轮的中心距：中心距是指两个齿轮的轴线之间的距离，它是齿轮传动的基础参数之一。

7. 齿轮的啮合间隙：啮合间隙是指两个齿轮齿面之间的间隔，它会影响齿轮的相对位置和传动精度。

8. 齿轮的公差：公差是指允许的误差范围，齿轮加工中需要控制的公差包括齿距公差、齿形公差、齿厚公差等。

以上是齿轮加工中常见的一些精度考核项目，通过对这些项目的控制和检测，可以确保齿轮的加工精度和使用性能。

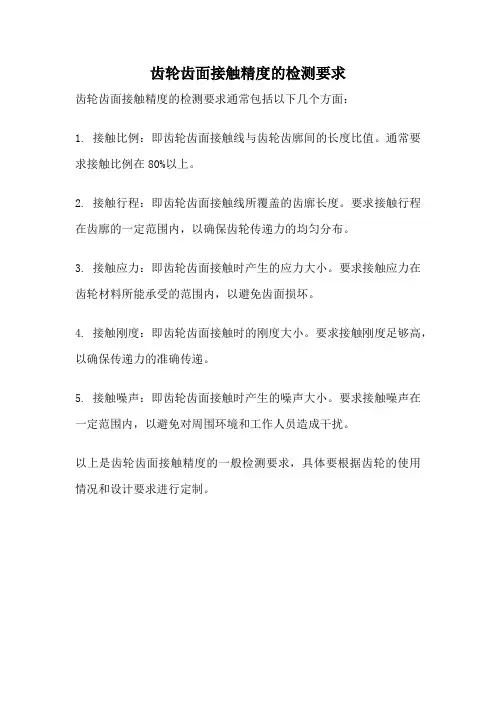

齿轮齿面接触精度的检测要求
齿轮齿面接触精度的检测要求通常包括以下几个方面：
1. 接触比例：即齿轮齿面接触线与齿轮齿廓间的长度比值。

通常要求接触比例在80%以上。

2. 接触行程：即齿轮齿面接触线所覆盖的齿廓长度。

要求接触行程在齿廓的一定范围内，以确保齿轮传递力的均匀分布。

3. 接触应力：即齿轮齿面接触时产生的应力大小。

要求接触应力在齿轮材料所能承受的范围内，以避免齿面损坏。

4. 接触刚度：即齿轮齿面接触时的刚度大小。

要求接触刚度足够高，以确保传递力的准确传递。

5. 接触噪声：即齿轮齿面接触时产生的噪声大小。

要求接触噪声在一定范围内，以避免对周围环境和工作人员造成干扰。

以上是齿轮齿面接触精度的一般检测要求，具体要根据齿轮的使用情况和设计要求进行定制。

齿轮传动精度的评定指标根据齿轮精度要求，把齿轮的误差分成影响传递准确性误差、影响运动平稳性误差、影响载荷分布均匀性误差和影响侧隙的误差。

并相应提出精度评定指标。

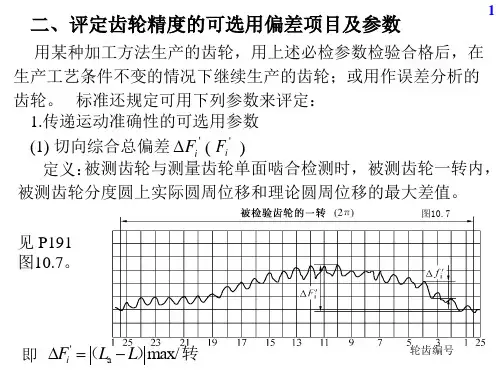

1、传递准确性的评定指标（1）、切向综合偏差ΔF i′ΔF i′是指被测齿轮与理想精确的测量齿轮单面啮合时，在被测齿轮一转内，实际转角与公称转角之差的总幅度值。

它以分度圆弧长计值。

它是是几何偏心、运动偏心加工误差的综合反映，也就是对齿轮径向误差和切向误差的综合反映，因而是评定齿轮传递运动准确性的最佳综合评定指标。

ΔF i′是在单面啮合综合检查仪（简称单啮仪）上进行测量的，单啮仪结构复杂，价格昂贵，在生产车间很少使用。

（2）、齿距累积总偏差ΔF p及齿距累积偏差ΔF pk（书185页图10-11、10-12）ΔF p是指在分度圆上，任意两个同侧齿面间的实际弧长与公称弧长之差的最大绝对值。

ΔF pk是指在分度圆上，任意K个齿距间的实际弧长与公称弧长之差的最大绝对值，K为从2到Z／8的整数（Z为被评定齿轮的齿数）。

规定ΔF pk是为了把齿距累积总偏差限制在局部圆周上。

齿距累积总偏差ΔF p反映了一转内任意个齿距的最大变化，它直接反映齿轮的转角误差，是几何偏心和运动偏心的综合作用结果，也就是对齿轮径向误差和切向误差的综合反映。

因而可以较为全面地反映齿轮的传递运动准确性，是一项综合性的评定项目。

但因为只在分度圆上测量，故不如切向综合误差反映的全面。

（3）、齿圈径向跳动△Fr△Fr是指齿轮一转范围内，测头在齿槽内与齿高中部双面接触，测头相对于齿轮轴线的最大变动量。

△Fr主要反映由于齿坯偏心引起的齿轮径向长周期误差。

可用齿圈径向跳动检查仪测量，测头可以用球形或锥形。

（4）、径向综合偏差△F i〞△F i〞是指与理想精确的测量齿轮双面啮合时，在被测齿轮一转内，双啮中心距的最大变动量。

当被测齿轮的齿廓存在径向误差及一些短周期误差（如齿形误差、基节偏差等）时，若它与测量齿轮保持双面啮合转动,其中心距就会在转动过程中不断改变，因此径向综合偏差△F i〞主要反映由几何偏心引起的径向误差及一些短周期误差。

齿轮精度测量方法齿轮精度测量方法是齿轮制造和检测领域内至关重要的环节，它直接关系到齿轮产品的质量及其在机械设备中的性能表现。

以下是对齿轮精度测量方法的详细介绍：****齿轮作为传动系统中的基础元件，其精度直接影响到整个机械设备的运行效率和稳定性。

因此，精确测量齿轮的各项精度指标显得尤为重要。

本文将详细阐述齿轮精度的测量方法，以供参考。

**一、齿轮精度测量概述**齿轮精度测量主要包括对齿轮的齿形误差、齿距误差、齿向误差、齿厚误差等指标的检测。

根据测量原理和设备的不同，测量方法可以分为以下几种：**二、展成法**展成法是一种传统的齿轮精度测量方法，利用展成仪或展成尺对齿轮进行测量。

其主要步骤如下：1.将展成仪或展成尺固定在齿轮的一个齿上。

2.沿着齿轮的齿面滑动展成仪，观察展成仪上的指示线与齿轮齿形之间的间隙。

3.通过计算和分析间隙值，得出齿轮的齿形误差、齿距误差等指标。

**三、光学测量法**光学测量法利用光学原理，通过光学显微镜、干涉仪等设备对齿轮进行非接触式测量。

其主要优点是测量精度高、速度快，适用于批量生产。

主要包括以下几种方法：1.齿形测量：利用光学显微镜观察齿轮齿形，通过与标准齿形对比，得出齿形误差。

2.齿距测量：利用干涉仪测量齿轮的齿距误差。

3.齿向测量：通过光学设备测量齿轮齿面的齿向误差。

**四、电感测量法**电感测量法利用电感传感器对齿轮进行非接触式测量，适用于各种齿轮的精度检测。

其主要优点是测量速度快、精度高、可靠性好。

主要包括以下几种方法：1.齿形测量：通过电感传感器检测齿轮齿形，计算得出齿形误差。

2.齿距测量：利用电感传感器测量齿轮的齿距误差。

3.齿厚测量：通过电感传感器测量齿轮的齿厚误差。

**五、综合测量法**综合测量法是将多种测量方法相结合，对齿轮进行全面、精确的测量。

例如，将展成法、光学测量法和电感测量法相结合，以提高测量精度和可靠性。

**六、结论**齿轮精度测量方法的选择应根据实际需求、测量设备条件以及测量精度要求等因素综合考虑。

齿轮精度测量方法全文共四篇示例，供读者参考第一篇示例：齿轮的精度测量是指通过一系列的测量测试，来检测齿轮的各项关键参数，包括齿轮齿面的精度、齿轮的齿数、齿间隙等。

通过这些测量数据，我们可以判断齿轮是否符合设计要求，是否能够正常工作。

在进行齿轮精度测量之前，首先需要准备好相应的测量仪器和设备，例如齿轮测量器、光学投影仪、三坐标测量仪等。

同时还需要准备标准的测量标尺和量块等工具，以确保测量结果的准确性和可靠性。

在进行齿轮精度测量时，首先需要对齿轮进行表面清洁和检查，确保没有污垢和损坏。

然后进行齿面精度测量，通常采用的方法有光学投影测量和触发式测量。

在测量过程中，需要确保测量仪器的准确性和稳定性，以避免误差的产生。

除了齿面精度测量，还需要对齿轮的齿数和齿间隙等参数进行检测。

对于齿数的测量，可以采用标准的齿轮量块进行比对测量，以确保齿轮的齿数符合设计要求。

对于齿间隙的测量，可以采用测微计或者三坐标测量仪等设备进行测量，以保证齿轮的齿间隙符合要求。

在进行齿轮精度测量时，需要注意以下几点：1. 测量时需保持仪器的准确性和稳定性，避免误差的产生；2. 应该进行多次重复测量，以提高结果的可靠性；3. 测量后需要及时记录和分析数据，及时发现问题并进行纠正。

齿轮精度测量是一项复杂而重要的工作，需要仪器设备和专业知识的支持。

只有通过科学的测量和检测，我们才能确保齿轮的质量和精度，提高机械设备的工作性能和使用寿命。

希望以上内容对您有所帮助。

第二篇示例：齿轮是机械传动中常见的零部件，其精度对机械设备的运转性能和寿命有着重要影响。

对齿轮的精度进行准确的测量是非常重要的。

齿轮精度测量方法有许多种，本文将重点介绍几种常用的方法。

一、摆线齿轮精度测量方法摆线齿轮是机械传动中常用的一种齿轮，其齿轮精度的测量方法主要包括齿顶间隙、齿顶偏距和变位测量。

齿顶间隙是指两个齿顶之间的最小距离，可以用齿轮齿节测量器进行测量。

齿顶偏距是指齿轮齿面上各齿的齿顶点与理论齿顶轨迹的最大偏离值，可以用齿轮齿顶偏差仪进行测量。

齿轮检测范围：
斜齿轮，直齿轮，正时齿轮，圆柱齿轮，圆弧齿轮，塑料齿轮，风机齿轮、高精度齿轮，高可靠性齿轮等。

齿轮检测项目：
成分检测、盐雾测试、金相检测、ROHS检测，REACH检测，中英文MSDS，硬度检测，质量检测，精度检测，耐磨性能，失效分析，探伤检测，噬合面检测，残余应力等。

齿轮检测标准：
GB/T3480.1-2019直齿轮和斜齿轮承载能力计算第1部分：基本原理、概述及通用影响系数
GB/T3480.6-2018直齿轮和斜齿轮承载能力计算第6部分：变载荷条件下的使用寿命计算
GB/T39430-2020高可靠性齿轮毛坯技术要求
GB/T39332-2020高精度齿轮抗疲劳制造通用技术要求
GB/T38805-2020重载齿轮热处理技术要求
GB/T37786-2019数控机床用齿轮钢
GB/T37683-2019大型齿轮、齿圈锻件技术条件
GB/T37161-2018齿轮齿轮测量仪的评价
GB/T30819-2014机器人用谐波齿轮减速器。

产生齿轮加工误差的主要因素：1 几何偏心（e几）由齿轮齿圈基准轴线与齿轮工作时旋转轴线不重合造成。

几何偏心是径向误差的主要来源。

2 运动偏心（e运）由机床分度蜗轮加工误差即安装偏心引起的，是切向误差的主要来源。

3 机床传动链周期误差4 滚刀制造误差与安装误差单个齿轮评定指标：一影响运动准确性的项目（'i F p F pk FF''i F w F）：r1 切向综合误差（'i F）被测齿轮与理想精确的测量齿轮单面啮合检验时，被测齿轮转一转，实际转角与公差转角之差的总幅度值。

（转角误差）单啮仪2 齿距累积误差（p F）和k个齿距累积误差（pk F）F分度圆上，任意两个同侧齿面间的实际弧长与公称弧长的最大差p值。

F任意k个齿距间······（2~z/2）pk齿距仪、万能测齿仪、光学分度头3 齿圈径向跳动（F）r齿轮一转范围内，侧头在齿槽内相对于齿轮轴线最大变动量。

主要由几何偏心引起。

4 径向综合误差（'i F‘）被测齿轮与理想精确齿轮双面啮合时，被测轮转一转，双啮中心距最大变动量。

双面啮合综合检测仪5 公法线长度变动（w F）齿轮一周范围内，实际公法线长度最大值与最小值之差。

由运动偏心引起。

代表的公法线卡规或公法线千分尺二影响传动平稳性的误差项目（'if''if f f pb f pt f f f）1 一齿切向综合误差（'i f）被测齿轮与理想精确的测量齿轮单面啮合时，在被测齿轮一齿距角内，实际转角与公称转角之差的最大幅度值。

单啮仪2 一齿径向综合误差（''i f）被测齿轮与理想精确的测量齿轮单面啮合时，在被测齿轮一齿距角内，双啮中心距的最大波动。

双啮仪3 齿形误差（f f）齿轮端截面上，齿形工作部分内，包容实际齿形的两条设计齿形间的法向距离。

渐开线检测仪4 基节偏差（pb f ）实际基节与公称基节之差。
