箱式变电站技术及运行维护

箱变的维护及常见故障处理箱变是将高低压一次设备、变压器、二次设备在工厂内集成在一个双层、密封、防腐、可移动的户外箱体内．本大对箱变的运行、巡视、维护及常见的规定作了较为详细的介绍。

箱变的全称是箱式变电站，是一种将电力变压器和高低压配电装置等组合在一个或几个柜体的，可以吊装运输的箱式电力设备。

由于它结构紧凑、外观整洁、移动安装方便、维护量小等特点，在铁路、工厂、城市的电网建设中被大量采用。

一、箱变的结构箱变的总体结构主要分为高压开关设备、变压器及低压配电装置三大部分。

根据系统需要，高压开关可选用六氟化硫或真空断路器、环网开关、负荷开关加熔断器。

还可在高压侧加装计量装置。

低压侧一般安装有总开关及分路馈线开关，也有的只安装馈线开关．向低压终端用户直接馈电。

还可装补偿电容器、计量装置等。

配电变压器一般选用油浸式或干式变压器。

高压开关设备所在的室一般称为高压室，变压器所在的室一般称为变压器室，低压配电装置所在的室称为低压室，这三个室在箱变中有“目”字型布置和“品”字型布置。

箱变是因由多件单独设备根据用户需要组合，因此有各种形式和功能，根据其结构的不同可分为美式箱式变和欧式箱式变。

我国的一般采用的是欧式箱变。

二，箱变的运行与维护（一）箱变运行的基本要求1.箱式设备放置的地坪应选择在较高处，不能放在低洼处，以免雨水灌入箱内影响运行。

浇制混凝土平台时要留有空挡．便于电缆进出线的敷设。

2.箱体与接地网必须有两处可靠的连接，箱变接地和接零可共用一接地网，接地网一般在基础的四角打接地桩，然后连成一体。

3.箱式设备周围不能违章堆物，确保电气设备的通风及运行巡视需要，箱变以自然风循环冷却为主，变压器室门不应堵塞。

4.高压配电装置中的环网开关、变压器．避雷器等设备应定期巡视维护，发现缺陷及时整修，定期进行绝缘预防性试脸。

作时要正确解除机械连锁，并使用绝缘棒操作。

（二）箱变的巡视维护箱变应根据巡视维护周期进行定期巡视（每月不少于一次），测试电缆终端头连接处的温度，检查设备运行情况，必要时进行试脸。

箱变是将高低压一次设备、变压器、二次设备在工厂内集成在一个双层、密封、防腐、可移动的户外箱体内．本大对箱变的运行、巡视、维护及常见的规定作了较为详细的介绍。

箱变的全称是箱式变电站．是一种将电力变压器和高、低压配电装置等组合在一个或几个柜体的，可以吊装运输的箱式电力设备。

由于它结构紧凑、外观整洁、移动安装方便、维护量小等特，在铁路、工厂、城市的电网建设中被大量采用。

一、箱变的结构箱变的总体结构主要分为高压开关设备、变压器及低压配电装置三大部分。

根据系统需要，高压开关可选用六氟化硫或真空断路器、环网开关、负荷开关加熔断器。

还可在高压侧加装计量装置。

低压侧一般安装有总开关及分路馈线开关，也有的只安装馈线开关．向低压终端用户直接馈电。

还可装补偿电容器、计量装置等。

配电变压器一般选用油浸式或干式变压器。

高压开关设备所在的室一般称为高压室，变压器所在的室一般称为变压器室，低压配电装置所在的室称为低压室，这三个室在箱变中有“目”字型布置和“品”字型布置。

箱变是因由多件单独设备根据用户需要组合，因此有各种形式和功能，根据其结构的不同可分为美式箱式变和欧式箱式变。

我国的一般采用的是欧式箱变。

二，箱变的运行与维护（一）箱变运行的基本要求1.箱式设备放置的地坪应选择在较高处，不能放在低洼处，以免雨水灌入箱内影响运行。

浇制混凝土平台时要留有空挡．便于电缆进出线的敷设。

2.箱体与接地网必须有两处可靠的连接，箱变接地和接零可共用一接地网，接地网一般在基础的四角打接地桩，然后连成一体。

3.箱式设备周围不能违章堆物，确保电气设备的通风及运行巡视需要，箱变以自然风循环冷却为主，变压器室门不应堵塞。

4.高压配电装置中的环网开关、变压器．避雷器等设备应定期巡视维护，发现缺陷及时整修，定期进行绝缘预防性试脸。

作时要正确解除机械连锁，并使用绝缘棒操作。

（二）箱变的巡视维护箱变应根据巡视维护周期进行定期巡视（每月不少于一次），测试电缆终端头连接处的温度，检查设备运行情况，必要时进行试脸。

箱变的工作原理、作用、技术参数及检修安全措施一、箱变的工作原理箱式变电站，简称箱变，是一种将高压开关设备、配电变压器和低压配电装置等组合在一起，按一定接线方案排成一体的工厂预制户内、户外紧凑式配电设备。

它的工作原理是将外部的高压电通过高压开关设备引入，经过配电变压器降压后，再通过低压配电装置将电能分配给各个用电设备。

具体来说，当高压电进入箱变时，首先通过高压开关设备进行控制和保护，如高压断路器、隔离开关等。

这些设备能够在电路发生异常时迅速切断电源，保护电路和设备的安全。

接着，高压电通过配电变压器降压，将电压降低到适合低压用电设备的水平。

最后，低压配电装置将电能分配给各个用电设备，如电动机、照明设备等。

二、箱变的作用箱变在电力系统中的作用至关重要。

首先，它能够实现电能的转换和分配，将高压电转换为低压电，并分配给各个用电设备，满足人们的生产和生活需求。

其次，箱变具有体积小、结构紧凑、安装方便等优点，适用于城市、乡村、工矿企业等各种环境。

此外，箱变还具有节能环保、安全可靠、维护方便等特点，对提高电力系统的供电质量和可靠性具有重要意义。

三、箱变的技术参数箱变的技术参数包括额定电压、额定容量、短路阻抗、防护等级等。

其中，额定电压是指箱变能够正常工作的电压范围；额定容量是指箱变能够输出的最大功率；短路阻抗是指箱变在短路情况下所呈现的阻抗值，它反映了箱变对短路电流的承受能力；防护等级则是指箱变外壳的防护能力，如防尘、防水等。

此外，根据不同的使用环境和需求，箱变还可以配备各种附加功能，如温度控制、湿度控制、防雷保护等。

这些附加功能能够进一步提高箱变的性能和可靠性，满足用户的多样化需求。

四、箱变的检修安全措施为了确保箱变的安全运行和检修工作的顺利进行，必须采取一系列的安全措施。

首先，在检修前必须对箱变进行停电处理，并验明无电压后方可进行工作。

同时，应悬挂“禁止合闸，有人工作”的标示牌，防止他人误操作导致事故发生。

箱变运行维护报告1. 引言本文旨在提供一份关于箱变运行维护的报告，以便及时了解箱变设备的运行情况、维护需求以及可能存在的问题。

通过监测和维护箱变的正常运行，我们可以确保电力系统的稳定性和可靠性。

2. 运行情况概述箱变是电力系统中非常重要的组成部分，负责将高压电力转换为低压供电给各个用户。

在过去的一段时间内，我们对箱变的运行情况进行了监测。

根据我们的记录和数据分析，箱变在过去的几个月里运行良好，没有出现重大问题。

然而，我们还是发现了一些需要关注和解决的小问题，这些问题可以通过及时的维护来避免进一步恶化。

3. 运行数据分析为了更好地了解箱变的运行情况，我们对其运行数据进行了分析。

以下是一些重要的数据指标和分析结果：3.1 负载情况我们记录了箱变的负载情况，并通过图表展示了过去几个月的变化趋势。

根据数据分析，我们可以看出箱变的负载在高峰期有所增加，但仍在正常的运行范围内。

我们将继续监测负载情况，以确保箱变不会超负荷运行。

3.2 温度监测箱变的温度是一个关键指标，过高的温度可能会导致设备故障或甚至火灾。

我们将箱变的温度进行了实时监测，并记录了温度的变化情况。

根据数据分析，箱变的温度在正常范围内，并未出现异常情况。

3.3 油质分析箱变中的绝缘油是保持设备正常运行的重要因素之一。

我们定期对绝缘油进行采样，并进行油质分析，以检测潜在的问题。

根据最近的油质分析结果，箱变的绝缘油质量良好，没有发现异常情况。

4. 维护需求尽管箱变的运行情况良好，但我们还是发现了一些需要及时维护的问题。

以下是我们建议进行的维护工作：4.1 清洁和检查箱变的外表需要定期清洁，以去除尘埃和杂物。

我们建议在下一个维护周期内进行彻底的清洁，并对箱变的内部进行检查，以确保无异常。

4.2 维护记录更新我们建议更新箱变的维护记录，包括过去的维护工作、维修记录和更换的部件等。

这有助于跟踪箱变的维护历史，并提供对箱变运行情况的更全面的了解。

4.3 继续监测和检测为了及时发现潜在问题，我们建议继续对箱变进行监测和检测。

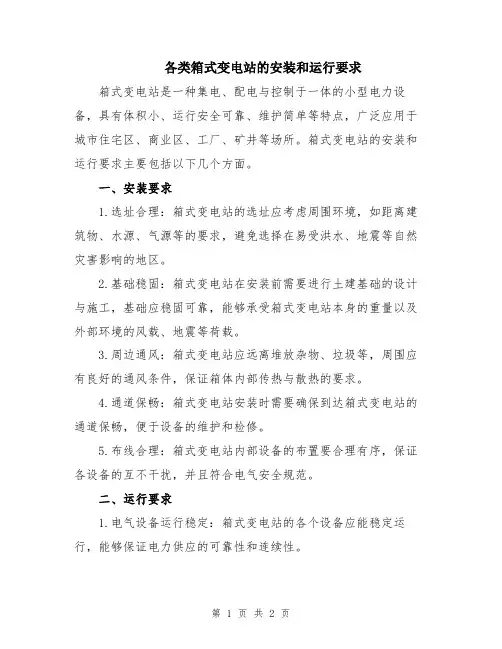

各类箱式变电站的安装和运行要求箱式变电站是一种集电、配电与控制于一体的小型电力设备，具有体积小、运行安全可靠、维护简单等特点，广泛应用于城市住宅区、商业区、工厂、矿井等场所。

箱式变电站的安装和运行要求主要包括以下几个方面。

一、安装要求1.选址合理：箱式变电站的选址应考虑周围环境，如距离建筑物、水源、气源等的要求，避免选择在易受洪水、地震等自然灾害影响的地区。

2.基础稳固：箱式变电站在安装前需要进行土建基础的设计与施工，基础应稳固可靠，能够承受箱式变电站本身的重量以及外部环境的风载、地震等荷载。

3.周边通风：箱式变电站应远离堆放杂物、垃圾等，周围应有良好的通风条件，保证箱体内部传热与散热的要求。

4.通道保畅：箱式变电站安装时需要确保到达箱式变电站的通道保畅，便于设备的维护和检修。

5.布线合理：箱式变电站内部设备的布置要合理有序，保证各设备的互不干扰，并且符合电气安全规范。

二、运行要求1.电气设备运行稳定：箱式变电站的各个设备应能稳定运行，能够保证电力供应的可靠性和连续性。

2.电力负荷合理分配：箱式变电站中的变压器、开关设备等应根据实际负荷情况进行合理分配，防止某些设备超负荷运行。

3.温度控制：箱式变电站内部设备的温度应保持在正常的工作范围内，不得超过设备的额定温度，否则可能会引起设备故障。

4.电力安全：箱式变电站应配备相应的保护装置，如漏电保护器、接地保护装置等，保证人身安全和设备安全。

5.维护检修及时：箱式变电站设备应定期进行维护和检修，以确保设备的正常运行和寿命。

6.防雷措施：根据所在地区的雷电活动情况，箱式变电站应采取相应的防雷措施，防止雷击对设备产生影响。

以上是对箱式变电站安装和运行要求的主要内容，不同类型的箱式变电站可能还会有一些特殊要求。

在实际安装和运行中，还需要根据具体情况进行具体操作，并遵守相关规范和标准，以确保设备的安全和可靠运行。

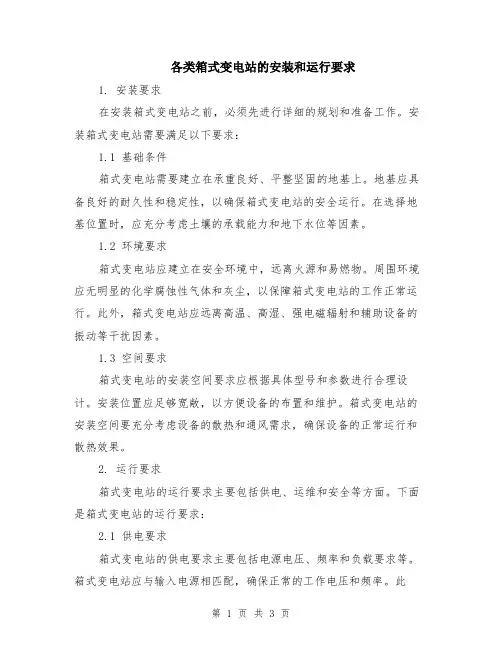

各类箱式变电站的安装和运行要求1. 安装要求在安装箱式变电站之前，必须先进行详细的规划和准备工作。

安装箱式变电站需要满足以下要求：1.1 基础条件箱式变电站需要建立在承重良好、平整坚固的地基上。

地基应具备良好的耐久性和稳定性，以确保箱式变电站的安全运行。

在选择地基位置时，应充分考虑土壤的承载能力和地下水位等因素。

1.2 环境要求箱式变电站应建立在安全环境中，远离火源和易燃物。

周围环境应无明显的化学腐蚀性气体和灰尘，以保障箱式变电站的工作正常运行。

此外，箱式变电站应远离高温、高湿、强电磁辐射和辅助设备的振动等干扰因素。

1.3 空间要求箱式变电站的安装空间要求应根据具体型号和参数进行合理设计。

安装位置应足够宽敞，以方便设备的布置和维护。

箱式变电站的安装空间要充分考虑设备的散热和通风需求，确保设备的正常运行和散热效果。

2. 运行要求箱式变电站的运行要求主要包括供电、运维和安全等方面。

下面是箱式变电站的运行要求：2.1 供电要求箱式变电站的供电要求主要包括电源电压、频率和负载要求等。

箱式变电站应与输入电源相匹配，确保正常的工作电压和频率。

此外，箱式变电站的负载应按照设计参数安全合理使用，不得超负荷运行。

2.2 运维要求箱式变电站的运维要求主要包括定期检查、维护和保养等。

运维人员应定期对箱式变电站进行检查，包括设备运行状态、电气连接、绝缘监测等。

定期维护和保养可以延长设备的使用寿命并确保运行的可靠性。

2.3 安全要求箱式变电站的安全要求主要包括操作安全和电气安全等方面。

操作人员应具备相关的电气知识和操作技能，必须严格按照操作规程进行操作。

箱式变电站的电气设备和线路应符合相关的安全标准，确保电气安全。

3. 特殊要求除了常规的安装和运行要求外，不同类型的箱式变电站可能有一些特殊要求。

3.1 火灾安全要求对于防火要求较高的场所，如油田、化工厂等，箱式变电站应符合相关的防火要求。

可以采用防爆措施，如使用防爆型设备和防火墙等，以确保设备的安全运行。

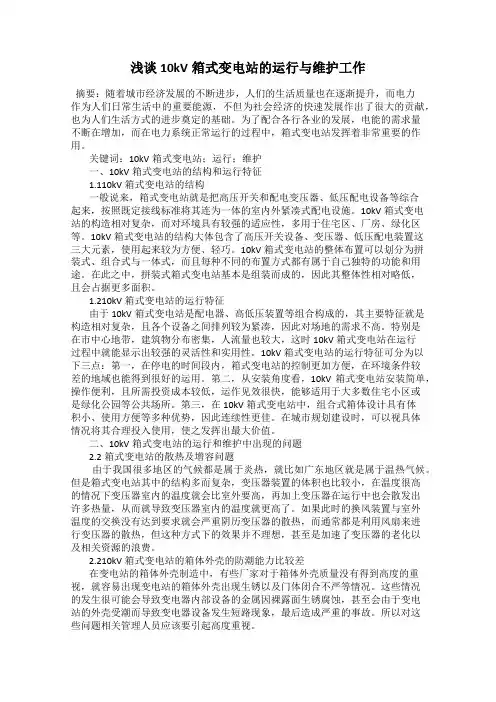

浅谈10kV箱式变电站的运行与维护工作摘要：随着城市经济发展的不断进步，人们的生活质量也在逐渐提升，而电力作为人们日常生活中的重要能源，不但为社会经济的快速发展作出了很大的贡献，也为人们生活方式的进步奠定的基础。

为了配合各行各业的发展，电能的需求量不断在增加，而在电力系统正常运行的过程中，箱式变电站发挥着非常重要的作用。

关键词：10kV箱式变电站；运行；维护一、10kV箱式变电站的结构和运行特征1.110kV箱式变电站的结构一般说来，箱式变电站就是把高压开关和配电变压器、低压配电设备等综合起来，按照既定接线标准将其连为一体的室内外紧凑式配电设施。

10kV箱式变电站的构造相对复杂，而对环境具有较强的适应性，多用于住宅区、厂房、绿化区等。

10kV箱式变电站的结构大体包含了高压开关设备、变压器、低压配电装置这三大元素，使用起来较为方便、轻巧。

10kV箱式变电站的整体布置可以划分为拼装式、组合式与一体式，而且每种不同的布置方式都有属于自己独特的功能和用途。

在此之中，拼装式箱式变电站基本是组装而成的，因此其整体性相对略低，且会占据更多面积。

1.210kV箱式变电站的运行特征由于10kV箱式变电站是配电器、高低压装置等组合构成的，其主要特征就是构造相对复杂，且各个设备之间排列较为紧凑，因此对场地的需求不高。

特别是在市中心地带，建筑物分布密集，人流量也较大，这时10kV箱式变电站在运行过程中就能显示出较强的灵活性和实用性。

10kV箱式变电站的运行特征可分为以下三点：第一，在停电的时间段内，箱式变电站的控制更加方便，在环境条件较差的地域也能得到很好的运用。

第二，从安装角度看，10kV箱式变电站安装简单，操作便利，且所需投资成本较低，运作见效很快，能够适用于大多数住宅小区或是绿化公园等公共场所。

第三，在10kV箱式变电站中，组合式箱体设计具有体积小、使用方便等多种优势，因此连续性更佳。

在城市规划建设时，可以视具体情况将其合理投入使用，使之发挥出最大价值。

箱式变电站维护任务标准1. 引言箱式变电站是电力系统中重要的设备之一，为确保其正常运行和延长使用寿命，需要定期进行维护任务。

本文档旨在制定箱式变电站维护任务的标准，以确保维护工作的规范性和有效性。

2. 维护任务内容2.1 清洁检查- 定期清洁箱式变电站内部和外部的设备和部件，包括断路器、控制柜、变压器等。

- 检查设备和部件表面是否有油污、灰尘等污染物，并进行清理。

2.2 检查测量- 测量电压、电流、功率因数等关键参数，确保其处于合理范围内。

- 检查电压、电流互感器的连接情况，并进行必要的校准。

2.3 线路检查- 检查箱式变电站的进出线路，确保连接牢固、无松动。

- 检查线路绝缘情况，如发现异常及时处理。

2.4 保护设备检查- 检查箱式变电站的保护设备，如继电器、保护开关等，确保其正常运行和可靠性。

- 进行测试，确保保护设备的动作准确和及时。

2.5 检修维护- 对发现的故障、损坏及时进行维修和更换。

- 定期进行设备的润滑、紧固和调整工作。

3. 维护周期根据箱式变电站的使用情况和环境条件，制定维护周期，一般建议每半年进行一次全面维护，每个季度进行一次常规维护。

4. 维护记录和报告维护人员应详细记录每次维护任务的具体内容和所采取的措施，包括维护日期、维护人员、设备状况等。

每次维护后应编制维护报告，并保存备查。

5. 安全注意事项- 维护人员必须戴好防护用具，如手套、安全帽等。

- 在进行维护任务时，必须切断电力供应，并采取必要的施工措施，确保人身安全和设备的可靠性。

6. 结论通过制定箱式变电站维护任务标准，可以提高维护工作的规范性和有效性，确保箱式变电站的正常运行和延长使用寿命。

各类箱式变电站的安装和运行要求箱式变电站是集变压器、断路器、配电装置、仪表及控制设备于一体的新型变电设备，具有省地、省电、高效、便携等优点。

在箱式变电站的安装和运行过程中，需要遵循一系列严格的要求和规范，以确保箱式变电站的稳定运行和工作效率，下面我将进一步阐述这些要求。

一、箱式变电站的安装要求1.1 安装地点箱式变电站可以安装在室外地面上，也可以安装在室内的电力室内。

安装地点必须远离易燃易爆物质，并要求平坦、无障碍、坚固、排水良好。

在选择安装地点时，还要考虑到供电电网的需要，以确保电力的质量和稳定性。

1.2 基础建设箱式变电站的基础建设要求坚固，以承受箱式变电站的重量和动态荷载。

在基础建设时需要注意地面水平度和面积，按照要求施工草图和图纸要求建造。

1.3 安装步骤箱式变电站的安装步骤主要包括开挖基础、安装基础钢筋、浇筑混凝土、安装箱体、连接进出线、安装设备及线路等。

在安装过程中，需要遵守相关安全规范和操作规程，保证操作安全并确保安装质量。

二、箱式变电站的运行要求2.1 运行检查箱式变电站运行前必须进行全面检查，确认各项工作都已经准备妥当，并且进行初次运行。

在日常运行过程中，还需要定期进行检查和维护，发现问题及时处理。

2.2 温度和湿度的控制箱式变电站运行时，温度和湿度的控制非常重要。

箱式变电站内部的温度一般应该控制在-5℃~+40℃之间，湿度控制在相对湿度85%以下。

为了保证温度和湿度稳定，箱式变电站中还必须安装通风设备、加热设备和空调设备。

2.3 运行电压的控制箱式变电站在运行时必须保持稳定的电压，以确保电力的质量和功率的稳定输出。

为了实现这一目的，箱式变电站中一般配备了电压控制装置，能够自动或手动控制输出电压的大小。

2.4 保护装置的控制箱式变电站必须配备完善的保护装置，以保证设备的安全和稳定运行。

为了保障保护装置的可靠性和安全性，必须进行定期的检查和维护，以及按照相关电气安全规范和操作规程进行操作。

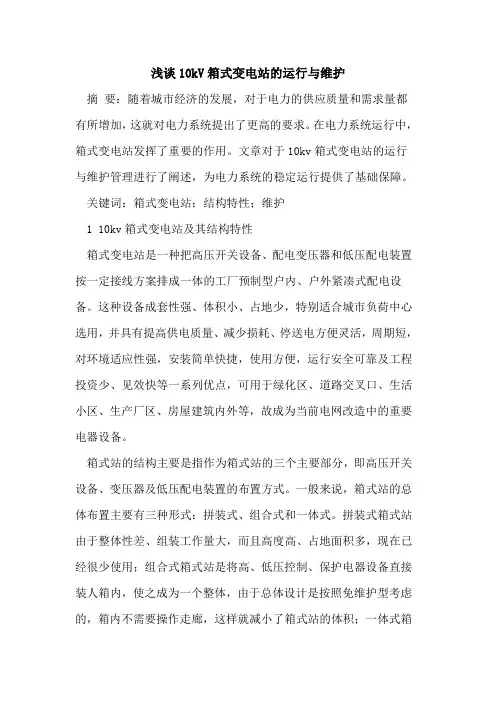

浅谈10kV箱式变电站的运行与维护摘要：随着城市经济的发展，对于电力的供应质量和需求量都有所增加，这就对电力系统提出了更高的要求。

在电力系统运行中，箱式变电站发挥了重要的作用。

文章对于10kv箱式变电站的运行与维护管理进行了阐述，为电力系统的稳定运行提供了基础保障。

关键词：箱式变电站；结构特性；维护1 10kv箱式变电站及其结构特性箱式变电站是一种把高压开关设备、配电变压器和低压配电装置按一定接线方案排成一体的工厂预制型户内、户外紧凑式配电设备。

这种设备成套性强、体积小、占地少，特别适合城市负荷中心选用，并具有提高供电质量、减少损耗、停送电方便灵活，周期短，对环境适应性强，安装简单快捷，使用方便，运行安全可靠及工程投资少、见效快等一系列优点，可用于绿化区、道路交叉口、生活小区、生产厂区、房屋建筑内外等，故成为当前电网改造中的重要电器设备。

箱式站的结构主要是指作为箱式站的三个主要部分，即高压开关设备、变压器及低压配电装置的布置方式。

一般来说，箱式站的总体布置主要有三种形式：拼装式、组合式和一体式。

拼装式箱式站由于整体性差、组装工作量大，而且高度高、占地面积多，现在已经很少使用；组合式箱式站是将高、低压控制、保护电器设备直接装人箱内，使之成为一个整体，由于总体设计是按照免维护型考虑的，箱内不需要操作走廊，这样就减小了箱式站的体积；一体式箱式站则是变压器为主体，把熔断器及负荷开关等设备装在变压器箱体内，构成一体式布置。

这种型式的箱式变体积更小，其体积近似于同容量的普通型油浸变压器，仅为同容量组合式箱式站体积的左右。

2 10kv箱式变电站运行中存在的问题及其维护2.1 散热及增容问题由于箱式变压器的自身结构特点决定了其体积较小，箱内结构紧凑，在有效的体积内需要容放很多的构件。

在夏季高温季节，本身室外的温度就较高，加之箱内的变压器运行产生的热量，致使箱内温度过高，严重的影响到变压器的运行，缩短了变压器的使用寿命和工作效率。
