CRT显示器维修案例详解

TCLCRT高清彩电维修实例机型：HD21M62S故障现象：黑屏分析与检修：开机测量电源输出，D825 没有整流输出，测D825 已经击穿，F803 已经烧坏，更换后机器正常工作，试机5 小时后，故障重现，D825 与F803 又烧坏，重新更换后测电压，测得数字板4v 供电有3.7v，而且5C26 IC 发热快，更换后试机2 天没有出现问题，故障排除。

[天津分公司任旭红提供]机型：HD21M62S故障现象：灯亮不开机检修与分析：开机测+B 为70V 左右，所以电压都降低，然后断开+B，发现电源已正常，是不是电源带不起负载，用一个40W 的灯接上去，电源已正常，然后判断电源应该是正常，当断开行振荡的时候电源也是正常的，是不是负载有问题，断开200V，行场故障依旧，最后代换高压包故障还是未排除，然后想是不是偏转出问题了，取下偏转线，已可以开机，但发现CRT打火，原来是CRT 打火打坏了偏转，所以开不了机，更换CRT 后故障排除。

（北京分公司候建轩提供）机型：HD21M62S 机芯：HY11故障现象：二次开机自动关机分析与检修：待机状态下B+为60V，二次开机时听到行起振，高压瞬间起来后即保护关机。

经查排除场保护引起关机。

此时断开行供电试机，电源部分二次开机B+为135V 正常。

接上行负载，让行推动变压器短路，发现开机B+正常。

怀疑行部分有交流短路，最先怀疑行输出27-0107X。

拆下发现在高压包加连极引钱处鼓出一小包。

代换一新高压包，开机恢复正常工作。

总结：HY11 25 寸机中使用27-0107X 已有多个坏的引起二次开机故障。

（杭州分公司熊道军提供）机型：HD21M62S 机芯：HY11故障现象：三无（烧行管）分析与检修：不开机，指示灯不亮。

测+B 电压为0V，检测行输出已短路，行管Q402 坏。

换上新管试机放上20 分钟出现行幅变窄，测+B 电压拉底到70V，行管发荡，测量电流达到1.2A，问题出现在电源部分还是在行部分？在出现问题时短开行输出测量+B 电压为117V 正常。

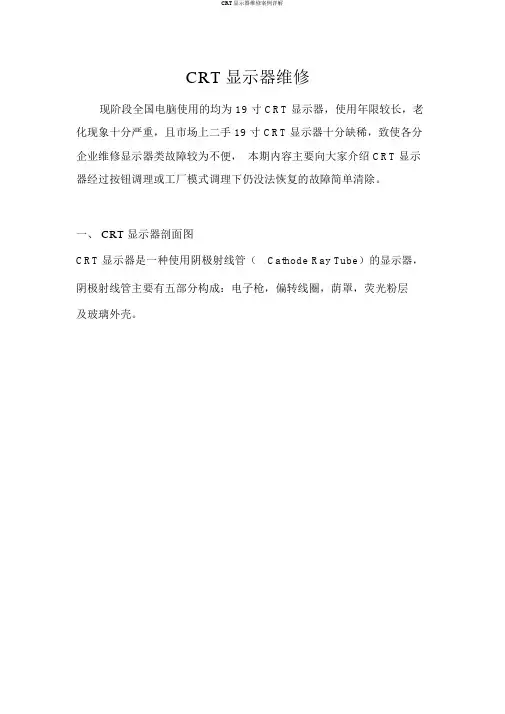

CRT 显示器维修现阶段全国电脑使用的均为 19 寸 CRT 显示器，使用年限较长，老化现象十分严重，且市场上二手 19 寸 CRT 显示器十分缺稀，致使各分企业维修显示器类故障较为不便，本期内容主要向大家介绍 CRT 显示器经过按钮调理或工厂模式调理下仍没法恢复的故障简单清除。

一、 CRT 显示器剖面图CRT 显示器是一种使用阴极射线管（Cathode Ray Tube）的显示器，阴极射线管主要有五部分构成：电子枪，偏转线圈，荫罩，荧光粉层及玻璃外壳。

图一图二图三二、 CRT 显示器常有故障解决针对 CRT 显示器硬件电路板（以下列图所示）故障维修，第一观察PCB 板上发黄的部位，发黄的部位因高温易出现脱焊虚焊的现象，并且即便是加焊维修过的显示器，使用后同一部位仍出现脱焊的状况也比较常有。

在维修以前应当先开释身上静电，并做好防静电举措。

因为显示器内部有高压电，严禁在通电状况下进行焊接操作。

以下供给常有故障实例剖析，供大家参照。

A: 供电模块B: 高压包C:行管D: 电源管理芯片E:行扫描芯片⑴ 显示器偏色办理故障现象：显示器偏色或缺某一种颜色；画面模糊不清楚状况。

解决方案：一、检查VGA 数据连线能否有被折叠或歪曲现象，在维修过程中发现有的销售厅将剩余VGA 线折叠使用扎带捆绑，致使偏色，移除扎带并理顺 VGA 线后问题解决。

二、检查 VGA 接口能否正常，针脚能否有曲折变形，晃动数据线看显示能否出现短暂性的正常，假如正常则判断为 VGA 连结线故障，改换数据线即可。

三、检查电路板 C 地区，查察能否有脱焊现象，对行管的三个焊点进行加焊。

四、调理行回扫变压器（下列图所示），内部有三个十字调理旋钮（可参照图二），最下边一个为调整显示器亮度，上边两个旋钮配合使用来调整显示器的饱和度及清楚度，解决模糊问题。

使用绝缘的十字螺丝刀在开机的状况下微调电位器上的聚焦旋钮（请注意防电举措），直到清楚为止，最后再使用面板按钮选择消磁即可。

液晶显示器驱动板维修代换实例【例1】LG 1780Q液晶显示器，无显示。

分析与检修：开机后观察背光灯已经点亮，但开机接人信号却无图像和OSD显示，由此判断应为主板未给显示屏信号引起。

测量驱动板供电正常，判断驱动板不良，试用一通用驱动板更换，并写人正常的面板驱动程序后，故障排除。

【例2】AOC LM-500液晶显示器，只要启动或重启计算机，就会出现近似“花屏”的现象，就好像有高频电磁干扰一样，屏幕上的字迹非常模糊且呈锯齿状。

当进人Windows 系统后，偶尔也会出现这种现象，但持续的时间很短且不太明显，绝大部分时间屏幕显示是正常的。

分析与检修：首先更换了一块显卡，发现故障依旧。

接着用一台工作正常的17in CRT 纯平显示器做替换排除试验，并没有出现类似故障。

分析原因，可能是因为液晶显示器本身的时钟频率很难与输人模拟信号的时钟频率保持同步所致，特别是在模拟同步信号频率不断变化时，如果液晶显示器的同步电路，或者是与显卡同步信号连接的传输线路出现了短路、接触不良等问题，而不能及时调整跟进以保持必要的同步关系，就会出现启动显示异常，而进人系统后又显示正常的奇怪故障现象。

据此，判断故障点很可能是在液晶显示器内部的同步电路，或者是连接接口插针以及传输电缆上。

考虑到液晶显示器内部同步控制电路一般都是设置在一块集成电路的内部，且集成电路损坏的可能性微乎其微。

于是，将检查重点放在接口插针、传输电缆以及同步电路的可调整元器件上。

首先将液晶显示器的外壳拆开，露出内部的连接电缆，用数字式万用表的通、断检查蜂鸣挡，逐个检查连接插针与对应线缆的导通情况，没发现任何断路、短路等物理连接性问题；接着沿电缆连接线的走向，找到印制电路板上的输人控制电路单元，发现在14脚封装的集成电路块边上安装有两个微型半可调电位器，一个在印制电路板上标注为WR*，另一个则为WR1201。

根据以往维修CRT显示器的经验初步判断，这两个微型半可调电位器，很可能就是用于同步微调的，不过到底哪一个有问题呢？为了稳妥以及减少拆卸液晶显示器外壳的次数，用无水酒精将两个半可调电位器全部清洗、擦拭一遍。

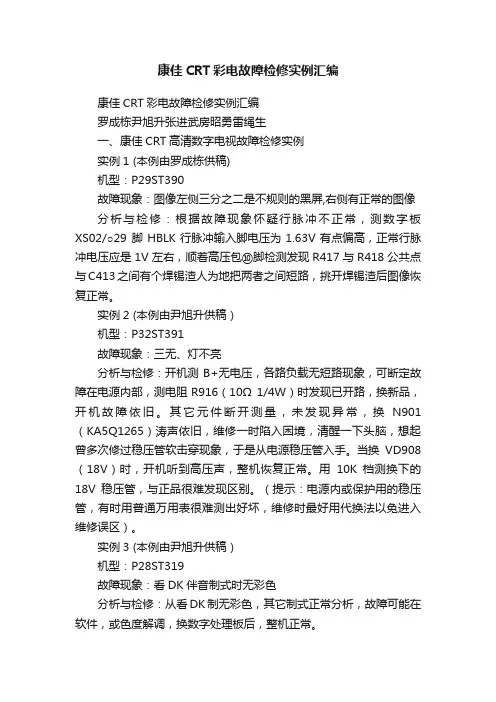

康佳CRT彩电故障检修实例汇编康佳CRT彩电故障检修实例汇编罗成栋尹旭升张进武房昭勇雷绳生一、康佳CRT高清数字电视故障检修实例实例1 (本例由罗成栋供稿)机型：P29ST390故障现象：图像左侧三分之二是不规则的黑屏,右侧有正常的图像分析与检修：根据故障现象怀疑行脉冲不正常，测数字板XS02/○29 脚HBLK行脉冲输入脚电压为1.63V有点偏高，正常行脉冲电压应是1V左右，顺着高压包⑩脚检测发现R417与R418公共点与C413之间有个焊锡渣人为地把两者之间短路，挑开焊锡渣后图像恢复正常。

实例2 (本例由尹旭升供稿）机型：P32ST391故障现象：三无、灯不亮分析与检修：开机测B+无电压，各路负载无短路现象，可断定故障在电源内部，测电阻R916（10Ω 1/4W）时发现已开路，换新品，开机故障依旧。

其它元件断开测量，未发现异常，换N901（KA5Q1265）涛声依旧，维修一时陷入困境，清醒一下头脑，想起曾多次修过稳压管软击穿现象，于是从电源稳压管入手。

当换VD908（18V）时，开机听到高压声，整机恢复正常。

用10K档测换下的18V稳压管，与正品很难发现区别。

（提示：电源内或保护用的稳压管，有时用普通万用表很难测出好坏，维修时最好用代换法以免进入维修误区）。

实例3 (本例由尹旭升供稿）机型：P28ST319故障现象：看DK伴音制式时无彩色分析与检修：从看DK制无彩色，其它制式正常分析，故障可能在软件，或色度解调，换数字处理板后，整机正常。

实例4 (本例由张进武供稿)机型：P3409T故障现象：“三无”、红灯亮、关机后有“唧唧”声分析与检修：首先开盖检查电源电路各路输出电压，发现+15V输出端VD910击穿，更换后出现图像及伴音，但图像很暗，将亮度、对比度调至最大仍偏暗，怀疑VD910输出（+15V）负载有短路，查N906（LA7812），输出端电压升高为14V，更换N906后，图像恢复正常。

中画（PIP/TIT）与画外画（POP）电路、卡拉OK 电路、AI 人工智能电路等。

（2）东芝TA 两片机芯整机电路组成东芝TA 两片机芯由日本东芝公司设计和生产，同时由国内很多厂家进行国产化和改进后组装成各种型号的彩色电视机，后又增加遥控功能。

该机芯采用TA7680AP 完成图像中频和伴音小信号处理，采用TA7698AP 完成亮度、色度及扫描小信号处理，开关电源采用厚膜电路STR-5412，伴音功放、场输出及行输出均采用分立元件电路。

采用东芝TA 两片机芯的西湖54CD6彩色电视机的整机电路组成如图4-21 所示。

图4-21 西湖54CD6 彩电整机电路组成射频电视信号经高频调谐器变换成为IF中频电视信号，再经V161 预中放及Z101 声表面波滤波器滤波后，送入TA7680AP⑦和⑧脚。

TA7680AP 内有中频信号放大、视频检波、A GC、A FT、A NC、伴音鉴频、音量控制等功能。

T A7680AP（15）脚输出检波后的视频信号和6.5MHz第二伴音中频信号，经6.5MHz带通滤波（Z601）和6.5MHz带阻滤波（Z201）处理，实现视频信号和6.5 MHz 第二伴音中频信号相互分离。

6.5MHz 第二伴音中频信号由TA7680AP（21）脚重新输入，经内部限幅放大、鉴频、音量控制后，从TA7680AP③脚输出，再经V601～V604 音频放大，驱动扬声器工作。

视频信号由TA7698AP 的（39）脚输入，一路经倒相放大后从（40）脚输出，送到色度通道和同步分离电路，另一路经对比度放大后从（42）脚输出到亮度通道。

D201 具有4.43MHz 带阻滤波及延时功能，D201 取出Y 信号由TA7698AP③脚输入，经内部箝位放大后，从TA7698AP（23）脚输出-Y 信号，-Y 信号再经V202 跟随放大后送入显像管座板电路。

行、场逆程脉冲从V202 加入，以消除回扫线。

TA7698AP⑤脚输入色度信号，经内部ACC放大、色度/色同步分离、彩色控制处理后从TA7698AP⑧脚输出，然后分别送回到（17）脚和经一行延时后送回到（19）脚，再经内部解调（包括直通信号和延时信号的加减处理、同步检波、G -Y 矩阵、副载波恢复电路等）后从TA7698AP（21）、（20）和（22）脚分别输出R-Y、G-Y 和B-Y 信号。

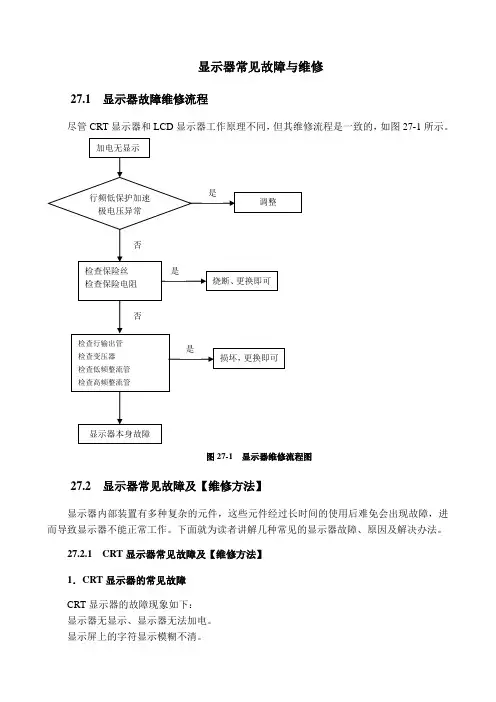

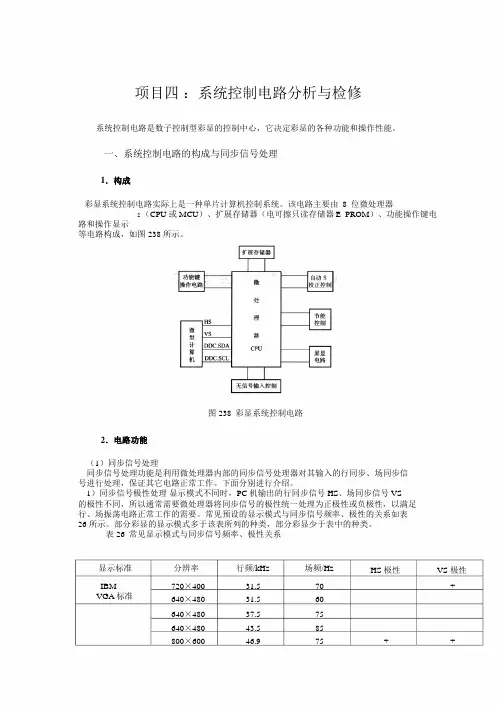

显示器常见故障与维修27.1显示器故障维修流程尽管CRT显示器和LCD显示器工作原理不同，但其维修流程是一致的，如图27-1所示。

图27-1 显示器维修流程图27.2显示器常见故障及【维修方法】显示器内部装置有多种复杂的元件，这些元件经过长时间的使用后难免会出现故障，进而导致显示器不能正常工作。

下面就为读者讲解几种常见的显示器故障、原因及解决办法。

27.2.1CRT显示器常见故障及【维修方法】1．CRT显示器的常见故障CRT显示器的故障现象如下：显示器无显示、显示器无法加电。

显示屏上的字符显示模糊不清。

显示器呈现出波浪状的彩色条纹。

显示器有异味。

显示器有色斑。

显示器发出连续的“啪啪”声。

显示器缺色、散焦、屏幕过亮、过暗和有扫描线。

休眠唤醒后显示异常。

显示器光栅暗淡。

显示器偏色、抖动或滚动、发虚和花屏等。

CRT显示器的故障原因如下：保险管烧坏。

显像管质量不佳。

显像管内部打火。

显像管被磁化。

显像管碰极。

显像管表层石墨脱落。

滤波电容漏电。

二极管短路。

交流互感变压器开路。

整流电路的直流电阻开路等。

2．CRT 显示器的常用【维修方法】不同的CRT显示器故障要用不同的【维修方法】，只有只有才能快速、准确地找到故障点，并及时排除故障。

（1）CRT显示器开关电源的【维修方法】当遇到CRT显示器开关电源故障时，可按如下步骤进行维修。

步骤01 切断显示器电源，然后打开显示器外壳观察电路上的元件是否有损坏的现象。

如保险管是否发黑、元件是否烧毁或滤波电容是否正常等。

步骤02 采用电阻测量法检测电路有无短路现象。

在显示器通电之前必须排除短路元件故障，否则将导致故障扩大化。

步骤03 通电试机，检测大滤波电容+300V的直流电压、启动电路和保护电路是否正常。

步骤04 如果检测到+300V直流电压，说明前极电路正常，后极电路出现故障；如果没有检测到+300V直流电压，则说明前极电路出现故障。

步骤05 最后逐步检测，直到找到故障所在的位置将故障排除为为止。

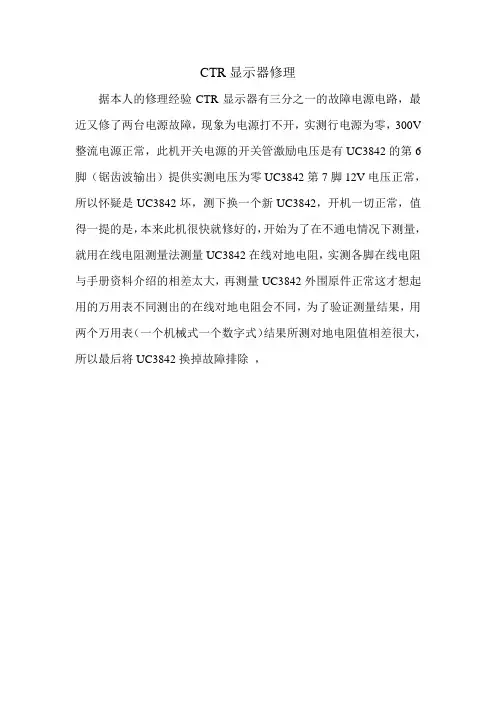

CTR显示器修理
据本人的修理经验CTR显示器有三分之一的故障电源电路，最近又修了两台电源故障，现象为电源打不开，实测行电源为零，300V 整流电源正常，此机开关电源的开关管激励电压是有UC3842的第6脚（锯齿波输出）提供实测电压为零UC3842第7脚12V电压正常，所以怀疑是UC3842坏，测下换一个新UC3842，开机一切正常，值得一提的是，本来此机很快就修好的，开始为了在不通电情况下测量，就用在线电阻测量法测量UC3842在线对地电阻，实测各脚在线电阻与手册资料介绍的相差太大，再测量UC3842外围原件正常这才想起用的万用表不同测出的在线对地电阻会不同，为了验证测量结果，用两个万用表（一个机械式一个数字式）结果所测对地电阻值相差很大，所以最后将UC3842换掉故障排除，。
