自己动手修台式机液晶显示器-精品

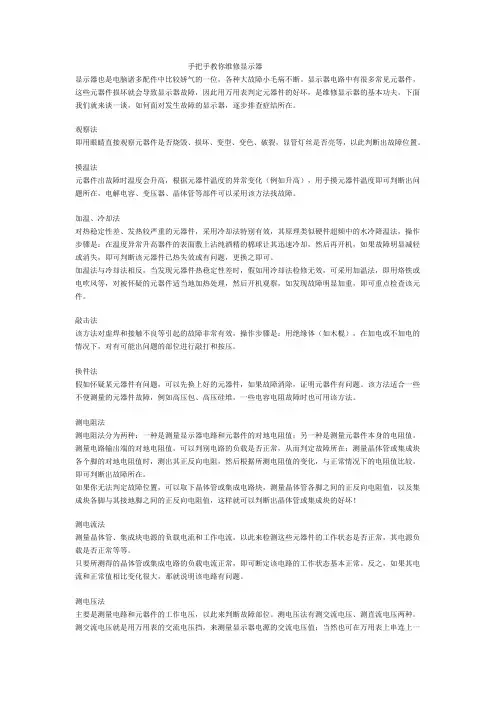

手把手教你维修显示器显示器也是电脑诸多配件中比较娇气的一位，各种大故障小毛病不断。

显示器电路中有很多常见元器件，这些元器件损坏就会导致显示器故障，因此用万用表判定元器件的好坏，是维修显示器的基本功夫。

下面我们就来谈一谈，如何面对发生故障的显示器，逐步排查症结所在。

观察法即用眼睛直接观察元器件是否烧毁、损坏、变型、变色、破裂，显管灯丝是否亮等，以此判断出故障位置。

摸温法元器件出故障时温度会升高，根据元器件温度的异常变化（例如升高），用手摸元器件温度即可判断出问题所在，电解电容、变压器、晶体管等部件可以采用该方法找故障。

加温、冷却法对热稳定性差、发热较严重的元器件，采用冷却法特别有效，其原理类似硬件超频中的水冷降温法，操作步骤是：在温度异常升高器件的表面敷上沾纯酒精的棉球让其迅速冷却，然后再开机，如果故障明显减轻或消失，即可判断该元器件已热失效或有问题，更换之即可。

加温法与冷却法相反，当发现元器件热稳定性差时，假如用冷却法检修无效，可采用加温法，即用烙铁或电吹风等，对被怀疑的元器件适当地加热处理，然后开机观察，如发现故障明显加重，即可重点检查该元件。

敲击法该方法对虚焊和接触不良等引起的故障非常有效，操作步骤是：用绝缘体（如木棍），在加电或不加电的情况下，对有可能出问题的部位进行敲打和按压。

换件法假如怀疑某元器件有问题，可以先换上好的元器件，如果故障消除，证明元器件有问题。

该方法适合一些不便测量的元器件故障，例如高压包、高压硅堆，一些电容电阻故障时也可用该方法。

测电阻法测电阻法分为两种：一种是测量显示器电路和元器件的对地电阻值；另一种是测量元器件本身的电阻值。

测量电路输出端的对地电阻值，可以判别电路的负载是否正常，从而判定故障所在；测量晶体管或集成块各个脚的对地电阻值时，测出其正反向电阻，然后根据所测电阻值的变化，与正常情况下的电阻值比较，即可判断出故障所在。

如果你无法判定故障位置，可以取下晶体管或集成电路块，测量晶体管各脚之间的正反向电阻值，以及集成块各脚与其接地脚之间的正反向电阻值，这样就可以判断出晶体管或集成块的好坏！测电流法测量晶体管、集成块电源的负载电流和工作电流，以此来检测这些元器件的工作状态是否正常，其电源负载是否正常等等。

液晶维修液晶维修：常见问题与解决方法引言随着技术的不断发展，液晶显示器已经成为我们日常生活中最常见的显示设备之一。

然而，由于长期使用或意外损坏，液晶显示器可能会出现各种问题，例如无显示、显示模糊、色彩不准确等。

本文将介绍液晶维修中常见的问题以及相应的解决方法，帮助读者更好地了解和解决液晶显示器的故障。

一、无显示问题1. 检查电源线和电源开关当液晶显示器无法正常显示时，首先需要检查电源线是否插紧，电源开关是否打开。

有时候，电源线可能会松动或脱落，导致显示器无法获取到电源信号。

此时，只需将电源线重新插入，并确保电源开关处于打开状态。

2. 检查连接线另一个常见的原因是连接线的问题。

请检查液晶显示器与计算机或其他设备之间的连接线是否正确连接，是否有损坏。

如果连接线出现问题，可以尝试更换新的连接线来解决无显示问题。

3. 调整亮度和对比度有时候，液晶显示器的亮度和对比度设置不正确，导致屏幕无显示。

在这种情况下，可以尝试调整亮度和对比度设置，通常可以通过显示器上的菜单键进行设置。

二、显示模糊问题1. 清洁显示屏显示屏上的灰尘和污渍可能会导致显示模糊。

为了解决这个问题，可以使用柔软的布料轻轻擦拭屏幕。

请注意，不要使用有腐蚀性的清洁剂，以防止损坏显示屏。

2. 调整分辨率显示器的分辨率设置不正确也可能导致模糊显示。

在计算机的显示设置中，可以尝试调整分辨率以获得更清晰的显示效果。

3. 检查图形驱动程序图形驱动程序的问题也可能导致显示模糊。

请确保计算机的图形驱动程序是最新的，并根据需要进行更新。

如果问题仍然存在，可以尝试卸载并重新安装图形驱动程序。

三、色彩不准确问题1. 调整色彩设置液晶显示器具有不同的色彩设置选项，包括亮度、对比度、饱和度等。

如果色彩不准确，可以尝试调整这些设置以获得更准确的色彩显示。

2. 校准显示器对于需要更专业色彩表现的用户，可以使用专业的显示器校准工具进行校准。

这些工具可以帮助您调整显示器的颜色和色彩准确度，以满足特定需求。

台式机显示器故障检修方法在生活中我们的台式机显示器故障经常发生，那么下面就由店铺来给你们说说台式机显示器故障检修方法吧，希望可以帮到你们哦!台式机显示器故障检修方法分析：液晶屏产生的故障大致有这样几种：白屏、花屏、黑屏、屏暗、发黄、白斑、亮线、亮带、暗线、暗带、外膜刮伤等。

这些故障中相对而言较容易维修的是屏喑、发黄、白斑、外膜刮伤。

屏暗其实就是灯管老化了，直接更换就行。

发黄和白斑均是背光源的问题，通过更换相应背光片或导光板均可解决。

外膜刮伤是指液晶玻璃表面所覆的偏光片受损，同样人工就可以很好的进行更换了。

当然这些通过更换就可以解决的故障实施时也是有很多注意事项的，换灯管要注意安装到位，避免漏光;处理背光，要注意防尘，否则屏点亮后就会看到灰尘的斑点了;更换偏光膜要避免撕膜的时候把屏压伤，灰尘更是大忌，一旦在覆膜时有灰尘进入，则会产生气泡，基本就要报废一张膜重新再来了。

白屏、花屏、黑屏基本均是由于电路故障产生的。

首先应该排除屏线的断裂，而后看3.3V是否已经加到屏上，再依次检查后级是否有高压及负压输出、主控制芯片是否有输出等。

有相当一部分花屏是由于行驱动没有工作，简单到飞几根线就可以解决问题的。

少部分的花屏是由于行或列的第一片驱动模块损坏。

难度最大、维修成本最高的是有线屏的维修。

这些故障的产生原因大多是相应的驱动模块虚焊或是损坏造成的，大家都知道在屏的玻璃和PCB板之间是用一些驱动模块连接。

模块无论是和PCB板还是和玻璃都是有极细的焊脚一一对应相连。

这种焊脚凭肉眼是无法分清的，也不是我们用烙印或是风枪所能焊接的了，要在高倍放大镜下，将焊脚对应后利用专门的设备进行热压。

这其间所用的一些辅助材料，比如ACF胶和ACF清洗液均非常昂贵，而且操作环境的洁净度也直接影响到修复的成功率。

这一项操作机器因素和人的经验因素差不多各占五成。

但在一个经验丰富、技术熟练的维修工程师手中修复的成功率基本在90%以上附加电脑显示器常见故障维修分析：显示屏黑屏,无背光.电源灯绿灯常亮.斜视液晶屏有显示图像,多属于高压板供电电路问题.重点检查12V供电(保险丝F)和3V或5V的开关电压是否正常.若是因为MCU问题造成没有输出开关控制电压,可以直接提取3端稳压块的(AIC1084)3.3V代替.修理高压板的思路(电源保险丝----开关控制管----电源管理IC--推挽发大管----电源开关管----DA转换电路(储能电感,整流管)---LC升压电路(升压变压器,升压电容)---耦合电容----灯管.屏幕亮线,亮带或者是暗线这种问题，一般是液晶屏的故障。

液晶显示器维修教程液晶显示器维修教程液晶显示器是一种常见的电子设备，它在我们的生活中起到了重要的作用。

然而，由于各种原因，液晶显示器也会出现一些故障。

在本篇维修教程中，我将介绍几种常见的液晶显示器故障及其修复方法。

1. 显示屏无显示当液晶显示器无法正常显示图像时，首先要检查连接电源和数据线是否正常。

确保所有连接线都牢固连接。

如果连接没有问题，可能是显示器的背光灯有问题。

你可以通过以下步骤来进行维修：(1) 确保显示器处于开启状态。

(2) 检查背光灯是否亮起。

如果没有亮起，可能是背光灯故障。

可以尝试更换或修复背光灯。

(3) 检查显示器的控制板是否工作正常。

如果控制板有故障，可以考虑更换或修复。

2. 显示屏有亮点或暗点有时候液晶显示器上会出现一些明显的亮点或暗点。

这可能是由于像素故障导致的。

解决方法如下：(1) 使用一个软布或棉签轻轻擦拭显示屏，以去除可能导致像素故障的灰尘或污渍。

(2) 使用一个像素修复软件来尝试修复故障像素。

这些软件通常会在不同的像素颜色下闪烁一段时间，以尝试修复问题。

3. 显示屏画面有残影当你在液晶显示器上移动一个对象时，画面上会出现一个残影，这可能是由于响应时间较长或刷新率较低造成的。

你可以尝试以下方法来解决：(1) 调整刷新率。

在操作系统设置中，你可以尝试增加刷新率，以改善显示效果。

(2) 更换显示器。

如果调整刷新率没有效果，你可以考虑更换一个响应时间较低的显示器。

4. 显示屏出现闪烁当液晶显示器屏幕出现闪烁时，可能是由于电源或数据线连接不良造成的。

你可以尝试以下方法来解决：(1) 检查电源线和数据线是否正确连接。

(2) 更换电源适配器。

如果电源适配器有故障，可以考虑更换一个新的。

(3) 检查电源插座。

有时候电源插座电压不稳定会导致显示屏闪烁，你可以尝试更换一个稳定的电源插座。

总结：以上是几种常见的液晶显示器故障及其修复方法。

请注意，在进行任何维修工作之前，确保你有足够的知识和技能。

液晶显示器黑屏怎么办液晶显示器黑屏维修方法电脑以及电视这类家电给我们的生活提供了很大的方便，它们主要是由液晶显示器以及其它零件共同组成。

然而有时候我们在使用电脑或者是电视的时候，会经常遇到液晶显示器黑屏的现象，那么大家知道这种现象是由什么原因造成的吗，如果出现这种现象的话，我们应该怎样进行维修解决呢!那么本文就具体为大家介绍一下相关的内容。

一、工具/原料：(1)液晶显示器、十字螺丝刀(2)可有可无的：电烙铁，万用表，电解电容二、方法/步骤1、打开显示器外壳2、可以先把底座去掉，然后再打开，显示器外壳一般都是卡上去的，上面有一个螺丝。

用螺丝刀卸下螺丝后，随便找个扁平的金属慢慢翘开。

3、揭开铝箔密封的铁皮盖，拔下背光(灯管或LED)线路。

4、铁皮盖具有保护内部讯号不受外部干扰的作用，一般的显示器都会有，周围用铝箔粘住密封，铁皮盖的一边有几条线连接内部，另一边连接LED或着灯管。

此时应该从插头处拔下，但要注意插接顺序，不要搞错了。

5、找到线圈，并查看周围大的电容。

6、拆下铁皮盖后就露出里面的线路板了，我们找到变压电路，就是缠着好多铜丝的原件和它的周围(大多数为单独的一个板子)有没有什么异样，比如：烧毁，鼓起，破损。

7、确定不良元件，并查找替换元件。

8、找到鼓起的电容，查看它外边的文字，一般标注有xxV xx F(UF)。

xxV是耐压值，替换品可以大于或等于它。

xxF(uF)是电容值，替换品尽量等于或接近，并使用烙铁更换。

如果没有电容，可以选择拔下来，不装了，但这样可能会缩短显示器的使用寿命。

9、接下来，就可以进行通电测试了。

10、将不良元件拔下或更换后，组装好板子，并插上连接线。

接通电源，若现象没消除，请再次查看还有没有不良元件，没有被发现。

11、最后，祝你的显示器再次亮起来。

希望通过小编的简单介绍，大家对这些维修方法已经有了进一步的认识。

小编也希望大家在出现这类问题的时候，不要慌张，按照小编以上介绍的方法一一进行检查操作，一定可以找出故障所在。

液晶显示器维修教程在开始维修液晶显示器之前，务必将设备断开并拔掉电源线。

确保你已经准备好使用一些基本的工具，如螺丝刀，开盖钳，扁嘴钳等。

以下是液晶显示器常见问题的解决方法：1.显示屏没有图像显示-检查电源线是否正确连接，并确认显示器是否开启-检查电脑的显示设置，确保显示器已被正确设置为主显示设备-检查显示器的亮度和对比度设置，确保它们没有被调到最低-检查视频线是否正确连接，并且没有松动或损坏。

尝试用另一根视频线来连接显示器和电脑，看是否能解决问题2.显示器亮度过低-检查亮度设置，确保它没有被调到最低- 如果显示器有OSD菜单（On-Screen Display菜单），尝试进入菜单，然后调整亮度设置3.显示器有亮点或暗点-将显示器断电，用柔软的布轻轻擦拭屏幕，看是否能够清除亮点或暗点。

但要注意不要用力过大，以免损坏屏幕。

-如果亮点或暗点仍然存在，可能是像素损坏。

可以使用像素修复软件来尝试修复。

4.显示屏有水渍或污渍-将显示器断电，并用柔软的布沾取少量清洁剂，然后轻轻擦拭屏幕。

要确保电源线已经拔掉，并且显示器完全干燥后再重新连接电源。

-避免使用含酒精或氨的清洁剂，因为它们可能会损坏显示屏。

-如果污渍仍然存在，可以尝试使用专门的液晶显示器清洁剂。

5.显示器出现闪烁问题-检查电源线和视频线是否连接紧固，并没有松动或损坏。

-检查电脑的显卡驱动程序是否需要更新，并更新到最新版本。

6.显示器黑屏-检查电源线是否连接正常，并确认显示器的电源是否打开-检查显示器的亮度和对比度设置，确保它们没有被调到最低-检查视频线是否连接正常，并且没有松动或损坏。

尝试用另一根视频线来连接显示器和电脑，看是否能解决问题总结：。

液晶显示器维修教程
液晶显示器维修通常涉及以下几个方面：
1. 检查电源：首先，确保显示器的电源线连接牢固，并且
电源插座正常工作。

然后，检查显示器的电源开关是否正
常工作。

如果电源正常，但显示器仍无法启动，可能是电
源板出现故障，需要更换。

2. 检查信号线：确认显示器的信号线连接牢固，并且连接
到正确的接口。

如果信号线没有问题，可以尝试连接到不
同的电脑或设备上，以排除信号源的问题。

3. 检查显示屏：如果显示器仍然无法启动或显示画面异常，可能是显示屏本身出现故障。

可以使用一个工作正常的显
示器连接到同一台电脑上，以确认是显示器的问题还是电
脑的问题。

如果问题出现在显示器上，可能需要更换或修
复显示屏，这需要专业的技术支持。

4. 清洁显示器：有时显示器出现模糊、模糊、颜色不正常
等问题，可能是由于灰尘或污垢的堆积。

可以使用柔软的
干净布轻轻擦拭显示屏，或者使用专门的显示器清洁剂进行清洁。

注意不要使用含有酒精或溶剂的清洁剂，这可能会损坏显示屏。

请注意，在进行任何维修操作之前，务必断开显示器的电源，并且根据显示器的使用手册或与制造商联系以获得正确的维修方法和建议。

如果您不确定如何进行维修，建议寻求专业的技术支持。

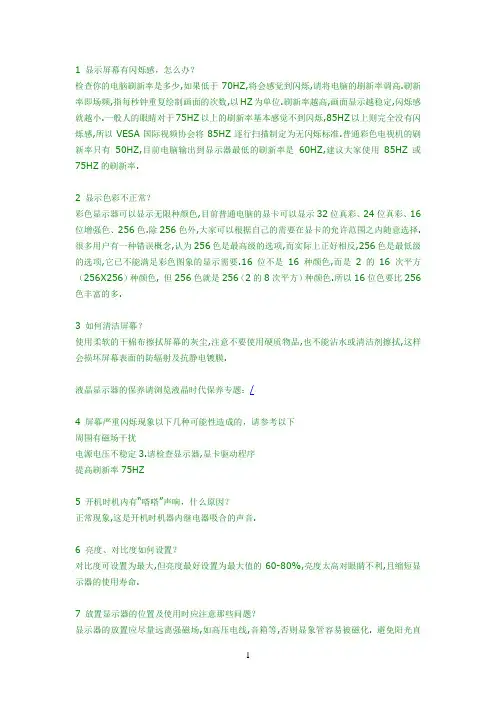

1 显示屏幕有闪烁感，怎么办？检查你的电脑刷新率是多少,如果低于70HZ,将会感觉到闪烁,请将电脑的刷新率调高.刷新率即场频,指每秒钟重复绘制画面的次数,以HZ为单位.刷新率越高,画面显示越稳定,闪烁感就越小.一般人的眼睛对于75HZ以上的刷新率基本感觉不到闪烁,85HZ以上则完全没有闪烁感,所以VESA国际视频协会将85HZ逐行扫描制定为无闪烁标准.普通彩色电视机的刷新率只有50HZ,目前电脑输出到显示器最低的刷新率是60HZ,建议大家使用85HZ或75HZ的刷新率.2 显示色彩不正常？彩色显示器可以显示无限种颜色,目前普通电脑的显卡可以显示32位真彩、24位真彩、16位增强色、256色.除256色外,大家可以根据自己的需要在显卡的允许范围之内随意选择.很多用户有一种错误概念,认为256色是最高级的选项,而实际上正好相反,256色是最低级的选项,它已不能满足彩色图象的显示需要.16位不是16种颜色,而是2的16次平方（256X256）种颜色, 但256色就是256（2的8次平方）种颜色.所以16位色要比256色丰富的多.3 如何清洁屏幕？使用柔软的干棉布擦拭屏幕的灰尘,注意不要使用硬质物品,也不能沾水或清洁剂擦拭,这样会损坏屏幕表面的防辐射及抗静电镀膜.液晶显示器的保养请浏览液晶时代保养专题：/4 屏幕严重闪烁现象以下几种可能性造成的，请参考以下周围有磁场干扰电源电压不稳定3.请检查显示器,显卡驱动程序提高刷新率75HZ5 开机时机内有“嗒嗒”声响，什么原因？正常现象,这是开机时机器内继电器吸合的声音.6 亮度、对比度如何设置？对比度可设置为最大,但亮度最好设置为最大值的60-80%,亮度太高对眼睛不利,且缩短显示器的使用寿命.7 放置显示器的位置及使用时应注意那些问题？显示器的放置应尽量远离强磁场,如高压电线,音箱等,否则显象管容易被磁化. 避免阳光直射屏幕,使用时尽量将显示器面向东方,因显示器出厂调整是面向东方进行的,这样可以使显示器受地球磁场的影响最小.为避免灰尘进入,长时间不用时应将显示器遮盖.但在使用时不能用物品将显示器任何部位遮住,否则热量散发不出去,导致显示器内部温升过高而损坏机器.8 开机时"嗡"的一声响，什么原因？正常现象,这是开机时显示器自动消磁的声音.9 新机在使用时有烧塑料味，是什么原因？正常现象,新机在刚使用时,由于机器内散发热量烘烤塑料壳产生一种塑料味,在使用一段时间后,这种味道自然消失.10 开机后有瞬间亮斑，在几秒钟内消失，什么原因？正常现象.显象管内部有杂质造成起起始电压不均匀.11 显示器四角及边缘有水波纹状的暗线是否是正常？聚焦性能优秀,聚焦越清晰水纹越明显,边缘有轻微的水波纹是正常现象,对显示器的性能和寿命没有任何影响.三星显示器的聚焦性能优秀,聚焦越清晰水纹越明显.部分高档显示器型号可以使用调整菜单中的“摩尔纹调整”一项来消除水波纹.当水波纹延伸到屏幕的中央区域时,为显示器故障.12 屏幕无显示，前面板的指示灯闪烁，如何处理？检查显示器与微机的信号线连接是否牢固,并检查信号线的接插口是否有插针折断、弯曲.如不行,联系维修中心修理.13 显示器失真显示器多少都有失真,如边缘弯曲/倾斜等.现今的显示器都是数字控制,失真严重时,用户可以通过控制菜单进行倾斜、梯形、线形、幅度等校正.高档显示器可以进行聚焦、汇聚、色彩等校正. 一般梯形校正：上端和下端尺寸相差小于4.0MM为合格, 平行四边形校正：倾斜尺寸小于4.0MM为合格, 针平行：从基准线到扭曲点小于2.0MM为合格.14 显示器有“滋滋”的交流声？轻微的“滋滋”声是变压器或偏转线圈发出的,为正常现象.15 显示文字可以，但彩色图片颜色不正常？确认你的电脑色彩设置是否在16位以上.彩色显示器可以显示无限种颜色,目前普通电脑的显卡可以显示32位真彩、24位真彩、16位增强色、256色,除256色外,大家可以根据自己的需要在显卡的允许范围之内随意选择.很多用户有一种错误概念,认为256色是最高级的选项,而实际上正好相反,256色是最低级的选项,它已不能满足彩色图象的显示需要.16位不是16种颜色,而是2的16次平方（256X256）种颜色,但256色就是256（2的8次平方）种颜色.所以16位色要比256色丰富的多.16 屏幕显示有杂色？通过显示器的前面板的消磁控制功能进行消磁,但不要在半小时内重复消磁.17 显示器刷新率上不去？多数情况下是顾客使用问题,先检查显卡及显示器的驱动程序是否已安装,然后根据使用说明书检查显卡及显示器是否可以达到你所要求的分辨率/刷新率,最后在电脑中设置分辨率/刷新率.如果不行,请联系维修中心解决. 显示器分辨率的设置：分辨率是定义画面解析度的标准,由每桢画面的象素数量决定.以水平显示的图象个数X水平扫描线数表示,如1024 X 768,表示一幅图象由1024 X 768个点组成.分辨率越高,显示的图象效果就越清晰,但这并不是说把分辨率设置的越高越好,因为显示器的分辨率最终是由显象管的尺寸和点距所决定。

液晶显示器故障怎么维修液晶显示器维修方式【详解】液晶显示器故障维修思路集锦——液晶显示器的概念：液晶是一种介于固态和液态之间的具有规则性分子排列及晶体的光学各向异性的有机化合物。

液晶在受热到一定温度的时候会呈现透明状的液体状态，而冷却则会出现结晶颗粒的混浊固体状态，因为其物理上具有液体与晶体的特点，故称之为“液晶”。

液晶显示器实际上就是以液晶为显示模块制作的显示器。

液晶显示器中的液晶体在工作时并不发光，而是控制外部光的通过量。

当外部光线通过液晶分子时，液晶分子的排列扭曲状态不一样，光线的通过量就不一样，从而实现了亮暗变化，利用这种原理可重现图像。

液晶分子扭曲的大小由加在液晶分子两边的电压差决定，因而可以实现电到光的转换。

即用电压的高低控制光的通过量，从而把电信号转换成光信号，将图像显示出来。

液晶显示器故障维修思路集锦——液晶显示器的结构：1. 从外观看，液晶显示器主要包括显示器外壳、显示器电源开关、功能按钮、支架及液晶显示屏(PANEL)等。

2. 从内部结构看，液晶显示器主要由驱动板(主控板)、电源板、高压板(有的和电源板规划在一起)、功能面板、VGA接口、DVI接口、液晶面板(包括液晶分子、液晶驱动芯片、彩色滤光片、偏光板、导光板等)、背光灯管组成。

液晶显示器故障维修思路集锦——液晶显示器内部1. 驱动板：2. 电源板：电源板的作用是将90~240V的交流电压转变为12V、5V、3.3V 等直流电压，供给驱动板、液晶面板等工作。

3. 高压板(又称升压板、高压条、INVERTER)：高压板主要是将主板或电源板输出的12V的直流电压转变为背光灯管启动和工作需要的1500-1800V的高频高压交流电。

有的液晶显示器的电源板和高压板会做在一起，即所谓的电源背光二合一板。

4. 液晶面板(PANEL)：液晶面板是液晶显示用模块，它是液晶显示器的核心部件。

主要由玻璃板、液晶材料、导光板、驱动电路、背光灯管等组成。

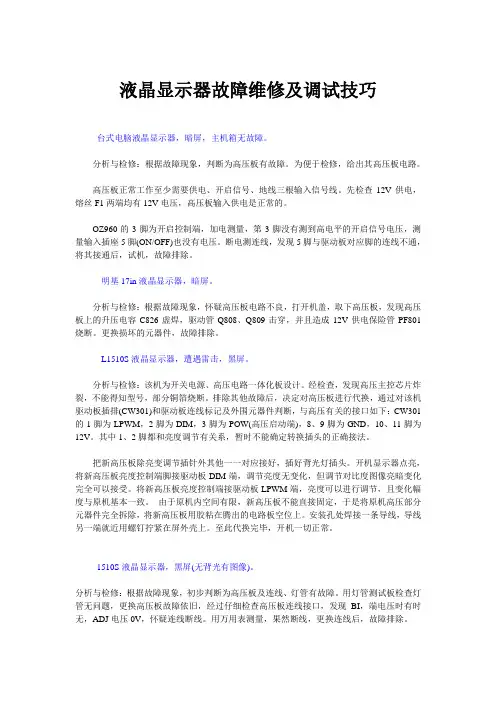

液晶显示器故障维修及调试技巧台式电脑液晶显示器，暗屏，主机箱无故障。

分析与检修：根据故障现象，判断为高压板有故障。

为便于检修，给出其高压板电路。

高压板正常工作至少需要供电、开启信号、地线三根输入信号线。

先检查12V供电，熔丝F1两端均有12V电压，高压板输入供电是正常的。

OZ960的3脚为开启控制端，加电测量，第3脚没有测到高电平的开启信号电压，测量输入插座5脚(ON/OFF)也没有电压。

断电测连线，发现5脚与驱动板对应脚的连线不通，将其接通后，试机，故障排除。

明基17in液晶显示器，暗屏。

分析与检修：根据故障现象，怀疑高压板电路不良，打开机盖，取下高压板，发现高压板上的升压电容C826虚焊，驱动管Q808、Q809击穿，并且造成12V供电保险管PF801烧断。

更换损坏的元器件，故障排除。

L1510S液晶显示器，遭遇雷击，黑屏。

分析与检修：该机为开关电源、高压电路一体化板设计。

经检查，发现高压主控芯片炸裂，不能得知型号，部分铜箔烧断。

排除其他故障后，决定对高压板进行代换，通过对该机驱动板插排(CW301)和驱动板连线标记及外围元器件判断，与高压有关的接口如下：CW301的1脚为LPWM，2脚为DIM，3脚为POW(高压启动端)，8、9脚为GND，10、11脚为12V。

其中1、2脚都和亮度调节有关系，暂时不能确定转换插头的正确接法。

把新高压板除亮变调节插针外其他一一对应接好，插好背光灯插头。

开机显示器点亮，将新高压板亮度控制端脚接驱动板DIM端，调节亮度无变化，但调节对比度图像亮暗变化完全可以接受。

将新高压板亮度控制端接驱动板LPWM端，亮度可以进行调节，且变化幅度与原机基本一致。

由于原机内空间有限，新高压板不能直接固定，于是将原机高压部分元器件完全拆除，将新高压板用胶粘在腾出的电路板空位上。

安装孔处焊接一条导线，导线另一端就近用螺钉拧紧在屏外壳上。

至此代换完毕，开机一切正常。

1510S液晶显示器，黑屏(无背光有图像)。

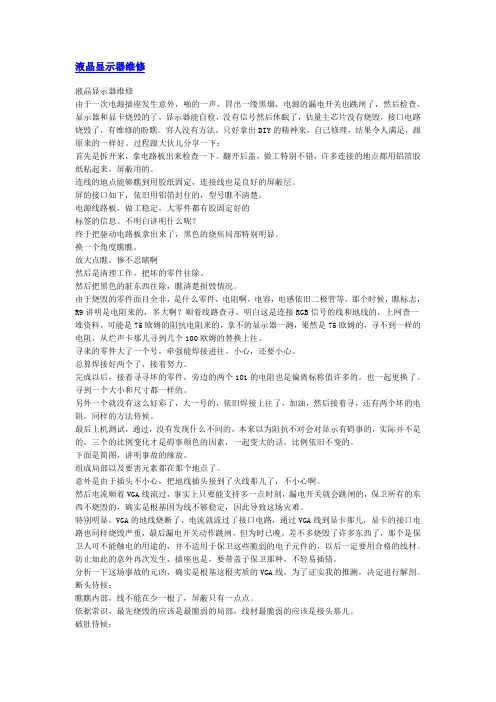

液晶显示器维修液晶显示器维修由于一次电源插座发生意外，啪的一声，冒出一缕黑烟，电源的漏电开关也跳闸了，然后检查，显示器和显卡烧毁的了，显示器能自检，没有信号然后休眠了，估量主芯片没有烧毁，接口电路烧毁了，有维修的盼瞧。

穷人没有方法，只好拿出DIY的精神来，自己修理，结果令人满足，跟原来的一样好。

过程跟大伙儿分享一下：首先是拆开来，拿电路板出来检查一下。

翻开后盖，做工特别不错，许多连接的地点都用铝箔胶纸粘起来，屏蔽用的。

连线的地点能够瞧到用胶纸固定，连接线也是良好的屏蔽层。

屏的接口如下，依旧用铝箔封住的，型号瞧不清楚。

电源线路板，做工稳定，大零件都有胶固定好的标签的信息。

不明白讲明什么呢？终于把驱动电路板拿出来了，黑色的烧焦局部特别明显。

换一个角度瞧瞧。

放大点瞧，惨不忍睹啊然后是清理工作，把坏的零件往除。

然后把黑色的脏东西往除，瞧清楚损毁情况。

由于烧毁的零件面目全非，是什么零件，电阻啊，电容，电感依旧二极管等，那个时候，瞧标志，R9讲明是电阻来的，多大啊？顺着线路查寻，明白这是连接RGB信号的线和地线的，上网查一堆资料，可能是75欧姆的阻抗电阻来的，拿不的显示器一测，果然是75欧姆的，寻不到一样的电阻，从烂声卡那儿寻到几个100欧姆的替换上往。

寻来的零件大了一个号，牵强能焊接进往。

小心，还要小心。

总算焊接好两个了，接着努力。

完成以后，接着寻寻坏的零件，旁边的两个101的电阻也是偏离标称值许多的，也一起更换了。

寻到一个大小和尺寸都一样的。

另外一个就没有这么好彩了，大一号的，依旧焊接上往了，加油，然后接着寻，还有两个坏的电阻，同样的方法侍候。

最后上机测试，通过，没有发现什么不同的，本来以为阻抗不对会对显示有碍事的，实际并不是的，三个的比例变化才是碍事颜色的因素，一起变大的话，比例依旧不变的。

下面是简图，讲明事故的缘故。

组成局部以及要害元素都在那个地点了。

意外是由于插头不小心，把地线插头接到了火线那儿了，不小心啊。

液晶显示器的常见故障及维修方法
1.显示不亮或显示异常
-检查电源线是否插紧，并确保显示器电源开关打开。

-检查连接电脑或其他设备的视频线是否插紧。

-检查显示器的亮度设置是否正确，可以增加亮度。

-如果以上方法都无效，可能是显示器的背光故障，需要拆开显示器
进行维修或更换背光组件。

2.显示器无法开机
当液晶显示器无法开机时，可以尝试以下维修方法：
-检查电源线是否插紧，并确保插在充电器或电源插座上。

-使用电源故障检测仪检测电源是否正常工作。

-检查显示器的电源开关是否打开。

-检查电源线是否损坏，如有必要，可以更换电源线。

3.显示器闪烁或出现噪点
在液晶显示器上出现闪烁或噪点可能是由以下原因导致的：
-检查连接显示器和电脑或其他设备的视频线是否插紧，如果有必要，可以更换视频线。

-检查显示器分辨率是否与电脑或其他设备兼容，尝试调整分辨率。

-检查显示器的刷新率设置是否正确，一般来说，60Hz是较为常用的刷新率。

-如果以上方法都无效，可能是显示器的面板故障，需要拆开显示器进行维修或更换面板。

4.显示器出现死点或亮点
死点和亮点是指显示器屏幕上出现的一些固定的黑点或白点，可以通过以下方法进行修复：
-轻轻按压死点或亮点所在的位置，有时会有奇迹发生，能使死点或亮点恢复正常。

-使用一些专门的死点修复软件，这些软件可以对屏幕进行快速的色彩变换和抖动操作，以修复死点。

台式电脑显示器花屏如何自己动手解决
台式电脑显示器花屏想要自己动手解决，那该怎么办呢，那么台式电脑显示器花屏如何自己动手解决?下面是店铺收集整理的台式电脑显示器花屏如何自己动手解决，希望对大家有帮助~~
台式电脑显示器花屏自己动手解决的方法
工具/原料
螺丝刀
拆机撬棒
方法/步骤
用螺丝刀，卸掉螺丝，并用拆机撬棒打开。

打开后，看见逻辑板很脏，网上查了下说要清理干净，于是动手清理，拔掉连接线。

先用工业酒精洗洗看能不能解决问题了。

最后用吹风吹干。

装回去试机了....结果还是一样，问题没有解决。

于是我把同事电脑显示机拆开，卸下逻辑板，安装上显示正常了。

台式显示器维修教程目录第一章显示器概述第二章基本电路第三章二次电源电路第四章行推动（激励）电路第五章行宽调整和自动S校正电路第六章场输出电路第七章节能省电电路第八章显示器开关电源电路第九章亮度控制和消隐电路第十章视放电路第十一章CPU电路第十二章高压包电路第十三章二次降压电路第十四章高压分离电路（双行管电路）第十五章维修实例第十六章单元电路检修思路第一章显示器概述一、调节图标对比度：调整图像信号的明暗程度亮度：调整背景光栅（即调节控制栅极的电压）水平宽度调整：H.SIZE垂直幅度调整：V.SIZE行相位调整：单一的图像位置调整场中心调整：背景光栅跟随图像移动枕形调整二、荧光屏荧光屏壁内侧涂有三基色荧光粉（红、绿、蓝）☆注意：通电时不可揭开高压帽，不可触摸高压嘴（肚脐眼），内有二万到三万伏高压。

尾管上套有磁环（用软磁铁构造），石墨导电层的地为显示器的地。

三、显像管的基本构成灯丝：加6.3V的直流电压给阴极加热（HT）阴极：加正几十伏直流电压，表面涂一次金属活性物质，受热向外发射电子控制栅极：负几十伏直流加速极：加正几百伏直流电压，使阴极发射的电子，以更快的速度轰击荧光粉点聚焦极：加正几千伏直流电形成电子透镜高压阳极：加2万多伏的高压在内部石墨导电层，以产生强大的电场力显像管各极电压的高低对光栅和图像亮度的影响：高压阳极2万多伏高压越高，光栅和图像越亮。

加速极正几百伏的电压越高，光栅和图像越亮。

控制栅极负几十伏的电位越高，光栅和图像越亮。

灯丝的电压越高，光栅越亮。

阴极正几十伏的电位越低，光栅越亮。

四、电子元器件符号含义电阻：R 电容：C 电感：L 二极管：D稳压二极管：ZD 三极管：Q 场效应管：Q三极管B C E 场效应管G D S 集成电路：IC变压器：T 跳线：J 晶振：X正温度系数热敏电阻：PTC (PR)负温度系数热敏电阻：NTC (NR)继电器：RY 测试点：TP 可调电阻：VR开关和微动开关：SW 保险电阻：FB 排插座：P五、主板上常用集成电路TDA9302 场输出芯片（即场块放大器）TDA9111 行场振荡芯片，交流信号产生源，具有一定频率的交流电LM1279 视频前置放大芯片用以驱动三基色阴极LM2438 视频末级放大芯片用以驱动三基色阴极24CO4 外存储器（EEPROM）一般为2K/4K/8K/16K74LS14P 数字门电路，反向器UC3842 电源管理芯片，内置振荡器六、显示器主板维修时参考物理框图七、显示器功能方框图FBT：高压包H.SYNC：行同步信号V.SYNC：场同步信号八、各部位损坏几率统计行扫描电路：占40%电源电路：占30%场扫描电路：占15%-20%视放电路：占15%-20%CPU ：＜5行场振荡：＜2九、行管上加的直流电压①能量来源过高会造成行管损坏②如果掺杂了交流杂波会造成行管损坏③行管B极控制信号如果不正常，也会造成行管损坏④如果前级有交流杂波带入，后级的频率会不正确十、显示器的分类1. 按显示颜色分类CRT显示器按显示颜色可以分为单色显示器和彩色显示器两种（1）单色显示器：只能显示一种颜色，绿色（Green）、黄色（Yellow）、琥珀色（Amber）或纸白色（Paper White）。

液晶显示器维修方法1.首先为液晶显示器单独加电，观察故障现象，是否有上述的故障表现。

再与主机连接好信号线，打开显示器，观察显示器的电源指示灯是否始终为绿色，液晶屏有没有图像显示。

如果仔细辨认，是否会发现有淡淡的图像显现，不过始终没有背光出现。

2.把桌面清理干净，用一块软布垫在桌面上，把显示器液晶屏朝下倒扣在桌面上。

一定要注意桌面干净，不能有任何杂物，否则损失惨重。

3.拧下两个护盖的螺丝，取下护盖。

4.拧下四个紧固螺丝，取下支架。

5.按下图所示，拧下显示器后盖上四角的固定螺丝。

在取下后盖时，注意两个左右声道的音频输入莲花插头的位置，需要向下用力拉后，再向上抬起后盖，才能正常取下。

金属屏蔽罩是为了防止外界的电磁干扰对内部的电路正常工作造成破坏。

其中的两个多圈圆形孔是散热孔。

6.拧下屏蔽罩下边的两个固定螺丝，向下滑移屏蔽罩，再向上抬起屏蔽罩，即可取下。

注意：这两个螺线要记好其安装位置，防止螺丝上错位置，造成严重后果。

螺丝过长时，会拧穿液晶屏！7.液晶显示器的内部结构如下图所示，有四块电路板组成，主板，音频处理板，背光高压板，按键控制板。

在拆卸之前，最后用手接触一下自来水管或其他接地装置，防止身上的静电对液晶显示器造成损坏。

8.液晶显示器的高压板，用来产生液晶显示器背光灯管所需的2000V高压，其中的黑色方块就是所谓的高压线圈，一般情况下高压线圈的线径很细，工作在高电压环境下，其故障率最高，其配件也最难买到。

我们要检修的元件是电感线圈L1。

造成这种故障的原因可能是生产工艺的问题，在焊接安装时，没有对绕制电感线圈的漆包线做去漆处理，而直接焊接。

因为漆层是绝缘材料，不导电，真正的焊接点只有漆包线的断接处一点，所以才造成了使用一段时间后，就会出现无高压情况，造成无图像显示。

9.用小刀对电感L1的两个引脚轻轻刮去绝缘漆层，直至露出祡红色的铜层，暴露面积越大，焊接就越结实，越牢靠。

10.待电烙铁加热后，一手拿焊锡丝，一手拿烙铁，把电感的两个引脚焊接结实。

电脑液晶显示屏坏了怎么办如果液晶屏被摔坏的话，意味着即使是一台非常好的机器，也会变得无法使用，如果过了保修期，对液晶屏的维修就几乎是天价。

那么你知道电脑液晶显示屏坏了怎么吗?下面小编来为你介绍电脑液晶显示屏坏了的解决方法。

电脑液晶显示屏坏了怎么办1、用螺丝刀把屏幕上方连接屏幕与电脑外壳的那个凸点打开，里面有螺丝，笔记本上面四个这种凸起来的地方都有螺丝，先宁下来。

2、然后从下往上用手扳开结合处，但要注意这个地方记得扳一下。

3、然后打开屏幕盖，拧掉左右两边的8颗螺丝，拆下屏幕下面白色的高压线，与后面很宽的黑线。

然后装屏幕就向刚才拆机一样，在反过来就行了。

注意事项1、注意保存拆下来的螺丝，不要弄掉了。

2、注意小心拆高压线，有点细，不要弄断了。

拆卸电脑液晶显示屏外壳的方法首先来看如何更换坏掉的液晶屏，在动手之前，首先要把笔记本电脑的电池移走，对于任何品牌的本本都是如此，具体的原因我们会在后面讲到。

不过在更换液晶屏之前，还得仔细分析一下液晶屏的故障，如果整个屏都碎了，或者出现了烦人的坏点，或者LCD Driver芯片出现问题，那么就应该更换液晶屏了。

此外，如果整个液晶屏都黑了，那么很有可能是主板上的显卡出现了问题，应采用外接显示器的方法先检测显卡有无问题。

接下来的一个挑战就是进入机器内部，大多数本本拆开液晶屏的方式都差不多，在液晶屏边框四个角的橡胶帽下都隐藏了螺丝钉，只要把这四颗隐藏的螺丝钉拆掉，就可以畅通无阻了。

不过，有的本本会采用比较多的螺丝钉来固定，比如SONY，因此在动手之前要先看好哪些地方有隐藏好的螺丝钉。

至于橡胶帽的作用，一个是隐藏螺丝钉，使机身看上去更加美观，还有一个作用是为笔记本电脑闭合时提供缓冲。

拆下橡胶帽对于大多数本本来说，拆开这些橡胶帽并不难，用普通的螺丝刀就可以搞定。

不过有些本本，由于产品定位的原因，似乎不太在意能否修理，因此这些本本的橡胶帽很难被轻易的撬开，这就需要你准备一个很尖利的工具，钻到橡胶帽和机壳的缝隙中，把它撬出来。
