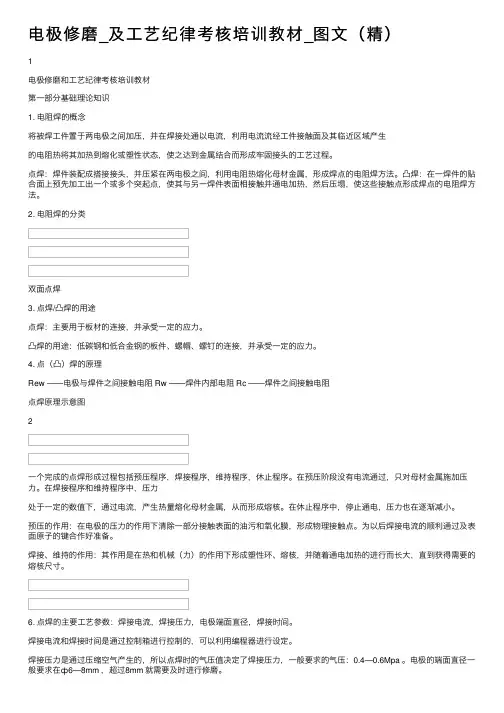

电极修磨_及⼯艺纪律考核培训教材_图⽂（精）1电极修磨和⼯艺纪律考核培训教材第⼀部分基础理论知识1. 电阻焊的概念将被焊⼯件置于两电极之间加压，并在焊接处通以电流，利⽤电流流经⼯件接触⾯及其临近区域产⽣的电阻热将其加热到熔化或塑性状态，使之达到⾦属结合⽽形成牢固接头的⼯艺过程。
点焊：焊件装配成搭接接头，并压紧在两电极之间，利⽤电阻热熔化母材⾦属，形成焊点的电阻焊⽅法。
凸焊：在⼀焊件的贴合⾯上预先加⼯出⼀个或多个突起点，使其与另⼀焊件表⾯相接触并通电加热，然后压塌，使这些接触点形成焊点的电阻焊⽅法。
2. 电阻焊的分类双⾯点焊3. 点焊/凸焊的⽤途点焊：主要⽤于板材的连接，并承受⼀定的应⼒。
凸焊的⽤途：低碳钢和低合⾦钢的板件、螺帽、螺钉的连接，并承受⼀定的应⼒。
4. 点（凸）焊的原理Rew ——电极与焊件之间接触电阻 Rw ——焊件内部电阻 Rc ——焊件之间接触电阻点焊原理⽰意图2⼀个完成的点焊形成过程包括预压程序，焊接程序，维持程序，休⽌程序。
在预压阶段没有电流通过，只对母材⾦属施加压⼒。
在焊接程序和维持程序中，压⼒处于⼀定的数值下，通过电流，产⽣热量熔化母材⾦属，从⽽形成熔核。
在休⽌程序中，停⽌通电，压⼒也在逐渐减⼩。
预压的作⽤：在电极的压⼒的作⽤下清除⼀部分接触表⾯的油污和氧化膜，形成物理接触点。
为以后焊接电流的顺利通过及表⾯原⼦的键合作好准备。
焊接、维持的作⽤：其作⽤是在热和机械（⼒）的作⽤下形成塑性环、熔核，并随着通电加热的进⾏⽽长⼤，直到获得需要的熔核尺⼨。
6. 点焊的主要⼯艺参数：焊接电流，焊接压⼒，电极端⾯直径，焊接时间。
焊接电流和焊接时间是通过控制箱进⾏控制的，可以利⽤编程器进⾏设定。
焊接压⼒是通过压缩空⽓产⽣的，所以点焊时的⽓压值决定了焊接压⼒，⼀般要求的⽓压：0.4—0.6Mpa 。
电极的端⾯直径⼀般要求在ф6—8mm ，超过8mm 就需要及时进⾏修磨。
7. 点焊参数的确定选择点焊⼯艺参数时可以采⽤计算⽅法或查表的⽅法，⽆论采⽤哪种⽅法，所选择出来的⼯艺参数都不可能是⼗分精确和合适的。
电极修磨作业指导书1.适用范围：车身厂焊铆SOT内所有的悬挂/固定式点焊机、凸焊机设备。
2. 悬挂/固定式点焊机电极（帽）修磨规定2.1、标准电极图样:2.2. 标准电极(帽)的技术标准:电极(帽)端面直径5-8mm(圆形电极帽端面);电极(帽)的接触面应平整无间隙（无凹陷现象）;电极(帽)接触应对正,各方向偏差应不大于2mm;电极(帽)无卷边现象;2.3、电极修磨频次规定：2.3.1、修磨频次标准：在既定生产任务的情况下，每天工作开始前修磨一次电极，并每天工作三到四个小时后修磨一次电极（全天都有生产任务的，安排中午休息前后修磨一次电极）。
保证工作日当天电极修磨次数不少于两次。
2.3.2、当异常情况时对电极修磨频次的要求：在焊接过程中发现焊点出现外观质量问题的要立即进行修磨，具体情况如下：焊点熔核处有凸起现象的;焊点点径过大或过小(>8mm或<5mm);焊点表面同时出现两个焊接压痕现象的;在工作前点检或工作中发现焊钳电极出现下列图样所示中任何一项时应立即进行调整或修磨电极：焊钳电极（帽）出现错位(如图异常一所示)的应立即调整;（自己解决不了的可以报修）焊钳电极（帽）出现电极端面不平整时要进行修磨；（如异常二所示）焊钳电极（帽）出现电极卷边现象时要进行电极（帽）修磨；（如异常三所示）焊钳电极（帽）出现电极端面直径过大或过小（≥8mm或≤5mm）时要进行电极（帽）修磨；（如异常四所示）大于mm 异常一2.42.4.1、将“焊接/调整”开关打到调整状态（老式焊机除外）;（示图一）2.4.2、将焊钳辅助行程打开；（示图二、三，无辅助行程的焊钳可不用打开）2.4.3、先修磨电极（帽）侧面锥度一圈后再修磨电极端部平面（示图四、五）2.4.4、修磨完后观察电极面接触情况,电极端部平面是否符合焊钳电极修磨规定;（示图六）2.4.5、修磨确认后将”焊接/调整”开关打到焊接状态;异常二（注意：操作者在修磨电极时请勿将手放置在焊钳电源开关上。

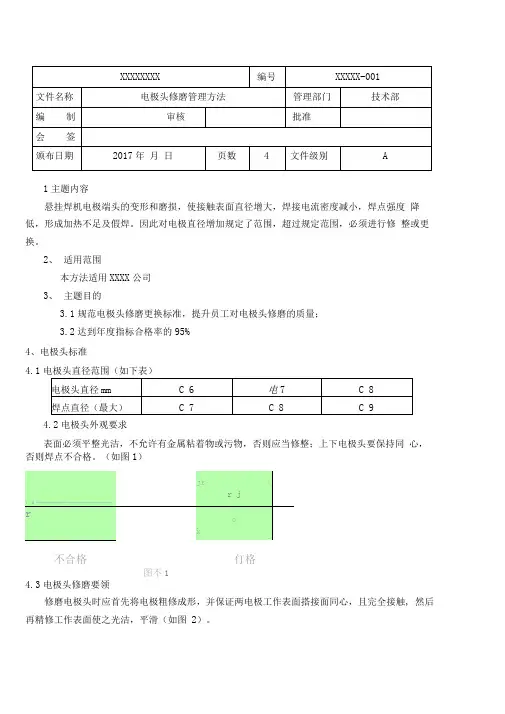

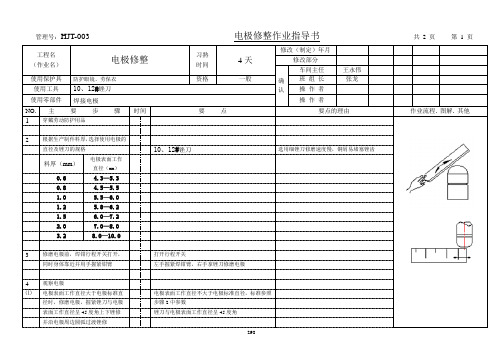

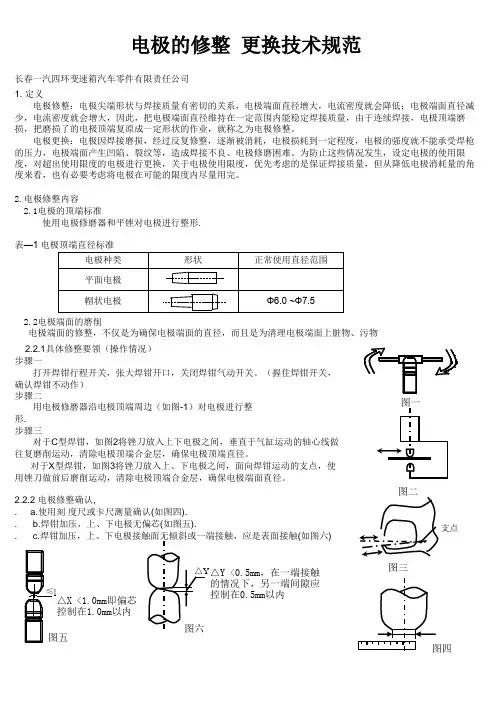

1、主题内容悬挂焊机电极端头的变形和磨损，使接触表面直径增大，焊接电流密度减小，焊点强度降低，形成加热不足及假焊。
因此对电极直径增加规定了范围，超过规定范围，必须进行修整或更换。
2、适用范围本方法适用XXXX公司3、主题目的3.1规范电极头修磨更换标准，提升员工对电极头修磨的质量；3.2达到年度指标合格率的95%。
4、电极头标准4.1电极头直径范围（如下表）4.2电极头外观要求表面必须平整光洁，不允许有金属粘着物或污物，否则应当修整；上下电极头要保持同心，否则焊点不合格。
（如图1）4.3电极头修磨要领修磨电极头时应首先将电极粗修成形，并保证两电极工作表面搭接面同心，且完全接触，然后再精修工作表面使之光洁，平滑（如图2）。
4.3.1电极头修磨时，要保证上下两个接触面对称（电极接触面），圆心偏差不能大于0.5mm，否则会导致焊接位置的错位，保证不了焊接质量。
4.3.2电极头修磨时，上下接触面要平、不能有缝隙产生，否则导致焊接时飞溅过大，压痕过深，保证不了焊接质量。
4.3.3电极头修磨时，上下两电极接触面不能太大，修磨时要保证电极头直径为6-8mm 才能达到焊接标准。
4.3.4更换旧电极头时，要看电极头是否有凸起状态，电极头表面是否有凹坑产生，更换修理时要遵守以上三种操作，才能保证焊接质量和焊接要求，才能符合电极头的使用和更换标准操作规程。
4.4备注：外表件位置焊点要求较高，电极头修模频次加大一级。
4.5电极头更换频次电极头发生以上问题项时，需及时修磨或者更换，并对现场检查结果由班长签字确认。
6、职责6.1操作工根据电极头修磨标准，每日进行修磨或更换；6.2班组长每日进行检查，发现电极头或焊点未达到标准时，立即要求操作工进行纠正；6.3检验员发现焊点未达到标准时，立即要求操作工、班长进行纠正；6.4车间、技术部安排专人定期进行检查，发现不合格项要求操作工立即纠正，并告知班长；6.5新员工或转岗员工由班长负责对电极头修磨标准及要领进行宣贯、培训；7、电极头检查的考评7.1以重要度划分：A类每一类不合格考核当事人30元/次起；B类每一类不合格考核当事人20元/次起；7.2被检查班组电极头合格率低于80%，班长负班组监管不利考核当班班长30元/次；次月班组检查电极头合格率相对本月降低，按20元起1个百分点对班组处罚，罚款分摊到各班组员工；每月分车间汇总车间电极头总合格率低于75%，除按标准处罚班组和个人外，主任负员工监管不到位责任，各处罚30元/次；7.3个人电极头修磨规范标准较好，奖励20元/次；班组电极头合格率高于93%，奖励班组长50元/次；班组合格率高于98%以上，奖励班组长80元/次。
电极修磨和工艺纪律考核培训教材第一部分基础理论知识1.电阻焊的概念将被焊工件置于两电极之间加压，并在焊接处通以电流，利用电流流经工件接触面及其临近区域产生的电阻热将其加热到熔化或塑性状态，使之达到金属结合而形成牢固接头的工艺过程。
点焊：焊件装配成搭接接头，并压紧在两电极之间，利用电阻热熔化母材金属，形成焊点的电阻焊方法。
凸焊：在一焊件的贴合面上预先加工出一个或多个突起点，使其与另一焊件表面相接触并通电加热，然后压塌，使这些接触点形成焊点的电阻焊方法。
2.电阻焊的分类点焊「搭接卄f凸焊双面点焊电阻焊i缝焊电阻对接i对接百光对接3•点焊/凸焊的用途点焊：主要用于板材的连接，并承受一定的应力休止的作用：其作用是是液态金属（熔核）在压力作用下更子的冷却结晶。
焊接电: 卜/〕 流,:焊接压力，电极端面直 『径,焊接时间。
■ /F ____ 1---- \-—< Z \\ f2—Fw| Fw凸焊的用途：低碳钢和低合金钢的板件、螺帽、螺钉的连接，并承受一定的应力4•点（凸）焊的原理主要利用在通电过程中电阻产生的热量熔化母材金属，其公式：Q=l 2Rt.R 总—-一焊接区总电阻 Rew—电极与焊件之间接触电阻Rw — 焊件内部电阻 Rc-- 焊件之间接触电阻点焊原理示意图电阻点焊焊点剖断面示意图5•点（凸）焊的基本循环过程及作用一个完成的点焊形成过程包括预压程序，焊接程序，维持程序，休止程序。
在预压阶 段没有电流通过，只对母材金属施加压力。
在焊接程序和维持程序中，压力处于一定的数 值下，通过电流，产生热量熔化母材金属，从而形成熔核。
在休止程序中，停止通电，压 力也在逐渐减小。
预压的作用：在电极的压力的作用下清除一部分接触表面的油污和氧化膜，形成物理接触 点。
为以后焊接电流的顺利通过及表面原子的键合作好准备。
焊接、维持的作用：其作用是在热和机械（力）的作用下形成塑性环、熔核，并随着 通电加热的进行而长大，直到获得需要的熔核尺寸。
/AFw焊接电流和焊接时间是通过控制箱进行控制的，可以利用编程器进行设定焊接压力是通过压缩空气产生的，所以点焊时的气压值决定了焊接压力，一般要求的气压: 0.4 —0.6Mpa。
电极的端面直径一般要求在巾6—8mm超过8mn就需要及时进行修磨。
7•点焊参数的确定选择点焊工艺参数时可以采用计算方法或查表的方法，无论采用哪种方法，所选择出来的工艺参数都不可能是十分精确和合适的。
即只能给出一个大概的范围，具体的工作还需经实测和调试来获得最佳规范。
首先根据材料的性质和厚度选择焊接电流和焊接时间的配合。
硬规范：大电流，短时间。
软规范：小电流，长时间。
其次，根据临界飞溅法选择合适的焊接电流和电极压力。
8•点焊工艺参数对焊点质量的影响I •…（增大）飞溅、过烧、烧穿、粘电极、电极消耗加快等。
-.•（减小）虚焊、弱焊等:过烧、烧穿、粘电极、电极消耗加快等。
焊接时间一:虚焊、弱焊等[:工作时间延长预压时间:飞溅、过烧、烧穿、损坏电极等。
I *■:虚焊、弱焊等。
电极压力——:飞溅、过烧、烧穿、粘电极、电极消耗加快等。
厂可：虚焊、弱焊等。
电极直径一:飞溅、过烧、烧穿、电极消耗加快等。
―（过多）：电极寿命降低。
修磨次数一（过少）：电极直径不合要求易产生虚焊、弱焊。
•点（凸）焊的主要缺陷：虚焊、开焊、毛刺、飞溅、焊点扭曲、半点、焊点点距不均匀等。
9•点焊质量的一般要求外观要求：要求表面压痕浅而平滑，呈均匀过渡，无明显凸肩或局部挤压的表面鼓包；外表面没有明显的环状或径向裂纹，也无熔化、烧伤或粘附的铜合金内部要求：焊核形状规则、均匀、无超标的裂纹或缩孔等内部缺陷，以及热影响区组织和力学性能不发生明显变化等。
影响接头强度的焊点尺寸主要有：焊核直径、焊透率、压痕深度，其中焊核直径是主要影响因素。
10.常见点焊焊接质量问题点焊焊接质量包括表面质量和内在质量。
表面质量指的是外观质量；内在质量主要针对焊点的强度而言。
•外观质量问题：焊点压痕过深及表面过热，表面局部烧穿、溢出、表面飞溅，焊点表面径向或环形裂纹，焊点表面粘损，焊点表面发黑、包覆层破坏，接头边缘压溃或开裂，焊点脱开等。
•内在质量问题：未焊透或熔核尺寸小，焊透率过大，裂纹、缩松、缩孔，核心偏移，内部飞溅，气孔，熔核宏观偏析，脆性接头等。
11.电阻点焊操作注意事项①焊接过程中，在电极与工件接触时，尽量使电极与工件接触点所在的平面保持垂直。
（不垂直会使电极端面与工件的接触面积减小，通过接触面的电流密度就会增大，导致烧穿、熔核直径减小、飞溅增大等焊接缺陷。
）②焊接过程中，应避免焊钳与工件接触，以免两极电极短路③电极头表面应保证无其它粘接杂物，发现电极头磨损严重或端部出现凹坑，必须立即更换。
（因为随着点焊的进行，电极端面逐渐墩粗，通过电极端面输入焊点区域的电流密度逐渐减小，熔核直径减小。
当熔核直径小于标准规定的最小值，则产生弱焊或虚焊。
一般每打400s450个焊点需用平锉修磨电极帽一次，每个电极帽在修磨9s 10次后需更换。
）④定期检查气路、水路系统，不允许有堵塞和泄露现象。
⑤定期检查通水电缆，若发现部分导线折断，应及时更换。
⑥停止使用时应将冷却水排放干净。
12.点焊接头焊接缺陷产生的原因及改进措施（见表1）表1点焊接头焊接缺陷产生的原因及改进措施第二部分电极修磨作业指导书1.适用范围：车身厂焊铆SOT内所有的悬挂/固定式点焊机、凸焊机设备。
2.悬挂/固定式点焊机电极（帽）修磨规定2.1、标准电极图样：22标准电极（帽）的技术标准：电极（帽）端面直径5-8mm圆形电极帽端面）;电极（帽）的接触面应平整无间隙（无凹陷现象）；电极（帽）接触应对正，各方向偏差应不大于2mm;电极（帽）无卷边现象；2.3、电极修磨频次规定:2.3.1、修磨频次标准：在既定生产任务的情况下，每天工作开始前修磨一次电极，并每天工作三到四个小时后修磨一次电极（全天都有生产任务的，安排中午休息前后修磨一次电极）。
保证工作日当天电极修磨次数不少于两次。
2.3.2、当异常情况时对电极修磨频次的要求：在焊接过程中发现焊点出现外观质量问题的要立即进行修磨，具体情况如下：焊点熔核处有凸起现象的；焊点点径过大或过小（＞8mm或＜5mm）;焊点表面同时出现两个焊接压痕现象的；在工作前点检或工作中发现焊钳电极出现下列图样所示中任何一项时应立即进行调整或修磨电极：焊钳电极（帽）出现错位（如图异常一所示）的应立即调整；（自己解决不了的可以报修）焊钳电极（帽）出现电极端面不平整时要进行修磨；（如异常二所示）焊钳电极（帽）出现电极卷边现象时要进行电极（帽）修磨；（如异常三所示）焊钳电极（帽）出现电极端面直径过大或过小（》8mn或w 5mr）i时要进行电极（帽）修磨；（如异常四所示）2.4、电极（帽）修磨方法:241、将“焊接/调整”开关打到调整状态（老式焊机除外）；（示图一）242、将焊钳辅助行程打开；（示图二、三，无辅助行程的焊钳可不用打开）243、先修磨电极（帽）侧面锥度一圈后再修磨电极端部平面（示图四、五）244、修磨完后观察电极面接触情况，电极端部平面是否符合焊钳电极修磨规定；（示焊接/调整（注意：操作者在修磨电极时请勿将手放置在焊钳电源开关上。
更不要把手放到电极之间！！）2.5、固定式凸焊机电极修磨规定：2.5.1、标准凸焊电极的技术规定：凸焊上电极端面平整；（焊接压痕w 0.5mm）凸焊下电极端面平整；（焊接压痕w 0.5mm）凸焊两电极端面接触面无间隙;2.5.2、标准电极图样：2.5.3、凸焊电极的修磨方法：2.5.3.1、将凸焊“焊接/调整”开关打到调整状态；（示图1）2.5.3.2、将凸焊行程打开；（示图2.3无行程的凸焊机可不用打开）2.5.3.3、打开行程3.4.3、将凸焊机水、气关闭；（示图4）2.5.3.4、将扁锉平行放置在电极座上，用双手固定于扁锉两端进行修磨；（示图5）2.5.3.5、凸焊电极修磨完毕后观察电极面接触情况，观察电极端部平面是否符合凸焊电极修磨规定；2.5.3.6、凸焊电极修磨确认后将”焊接/调整”开关旋到焊接状态3.悬挂/固定式点/凸焊机电极（帽）更换标准的技术规定：3.1、悬挂式点焊机电极（帽）更换标准的技术规定：电极帽深度的标准尺寸为11 ± 0.5mm特殊加长型电极帽的深度尺寸为14± 0.5mm 电极帽长度的标准长度为20± 0.5mm普通加长型的长度为30± 0.5mm特殊加长型的长度为25 ± 0.5mm附图：常用电极帽的尺寸电极帽磨损到不能再修磨到标准焊点尺寸5-8mm时且不能满足电极强度要求；焊钳一体式电极凸点处磨损到与电极杆面平行时即要求更换；焊钳电极表面有明显凹陷现象；3.2、固定式凸焊机电极更换标准的技术规定：•凸焊机上下两电极端面已无法正常接触（也不能修磨到正常状态）即要求立即更换（设备正常情况）；•焊机下电极凸焊螺钉定位孔径磨损扩大到 1.5倍螺钉直径时必须更换下电极（若绝缘套磨损的更换绝缘套）第三部分焊装SOT工艺纪律抽查考核细则为了提高车身质量，使工艺纪律贯彻执行达到有较好的效果，现制定本细则。
焊装工艺组各工艺员对分管各工序每月至少抽查1次。
对多次发生的不良行为加大抽查频次，并按本细则考核。
各工艺组将抽查考核结果报技术科汇总。
本细则解释权归技术科。
工艺纪律抽查考核细则（焊铆SOT部分）。
