拉丝工艺-光纤的制造

光纤拉丝工艺ppt xx年xx月xx日CATALOGUE目录•引言•光纤拉丝工艺发展历程•光纤拉丝工艺的生产流程•光纤拉丝工艺的技术特点•光纤拉丝工艺的应用领域•光纤拉丝工艺的前景展望01引言光纤拉丝工艺是指利用高温高压技术将高纯度玻璃或塑料光纤预制件拉制成细直径的工艺方法。

光纤拉丝工艺是光通信领域中的关键技术之一，被广泛应用于光缆、光器件和光通讯网络等领域。

光纤拉丝工艺简介光纤拉丝工艺流程选取高纯度玻璃或塑料作为预制件材料，经过高温高压处理制作成预制件。

光纤预制件制作拉丝机安装与调试拉丝过程涂覆与测试安装拉丝机并对其进行精确调试，确保拉丝过程中各项参数的稳定。

将预制件送入拉丝机的高温炉中加热至软化点，通过牵引轮和收线轮相互配合将光纤拉制成细直径。

对拉制好的光纤进行涂覆保护，并进行性能测试以确保符合要求。

1光纤拉丝工艺的重要性23光纤拉丝工艺制成的光纤具有低损耗、高带宽等特点，能够实现长距离、高速率的光通信。

实现长距离光通信光纤拉丝工艺作为光通信产业的基础技术，对光通信产业的发展起着至关重要的作用。

促进光通信产业发展光纤拉丝工艺的广泛应用有助于提升国家信息基础设施的水平，促进信息技术的快速发展。

提升国家信息基础设施水平02光纤拉丝工艺发展历程03初步应用虽然技术尚未成熟，但在一些特定领域，如航空航天、军事等领域开始尝试应用。

第一阶段：起步期01技术引入光纤拉丝工艺起源于20世纪70年代，最初由美国Corning公司引入。

02初步研究在起步期，研究人员开始探索光纤拉丝的基本原理和控制方法。

进入21世纪初，随着技术不断发展，光纤拉丝工艺逐渐转型。

技术突破光纤拉丝工艺逐渐实现规模化生产，生产效率和技术水平显著提高。

生产规模化光纤拉丝工艺逐渐应用于通信、医疗、工业控制等领域。

应用扩展近年来，随着科技的不断进步，光纤拉丝工艺不断创新。

技术创新新型光纤材料不断涌现，如玻璃纤维、碳纤维等，具有更高的强度和更轻的重量。

拉丝工艺对光纤性能的影响
光纤的拉丝工艺对其性能有很大影响。

光纤是一种细长的、柔软的、透明的纤维，用来传输光信号。

光纤通常由两个主要部分组成：纤芯和包层。

纤芯是光信号传输的核心区域，包层则用来保护纤芯并提供光线的反射和折射。

光纤的拉丝工艺是将光纤前驱材料（通常为二氧化硅）通过高温熔融，然后在拉伸机上拉制成长纤维的过程。

拉丝工艺对光纤的直径、形状和性能都有显著影响。

拉丝工艺对光纤的直径有重要影响。

光纤的直径直接影响着光的传输效率和损耗。

通过控制拉丝的机械参数如拉伸率、拉丝温度和拉丝速度，可以控制光纤的直径。

通常，通过减小拉丝速度和增加拉丝温度可以制备出较细直径的光纤，从而减小传输损耗。

拉丝工艺对光纤的形状也有重要影响。

光纤的形状指的是纤芯和包层的相对位置和几何形状。

通过控制拉丝工艺参数，可以调节纤芯和包层的相对位置以及纤芯和包层的直径比例，从而控制光线的传播特性。

可以通过调节拉丝温度来改变纤芯和包层的相对位置，从而实现单模光纤或多模光纤的制备。

拉丝工艺还对光纤的性能指标如损耗、带宽等有影响。

拉丝工艺中的拉丝温度、拉丝速度和拉伸率会影响光纤的材料结构和微观组织，从而影响光纤的性能。

适当的拉伸可以改善光纤的结晶度和晶界状态，从而提高光纤的光学性能和机械强度。

光纤的拉丝工艺对其性能具有决定性影响。

通过合理地控制拉丝工艺参数，可以制备出优质的光纤产品，以满足不同应用领域对光纤性能的需求。

拉丝工艺对光纤性能的影响1. 引言1.1 拉丝工艺对光纤性能的影响拉丝工艺是光纤制备过程中的关键环节，对光纤的性能具有重要影响。

通过不同的拉丝工艺参数的调控，可以调整光纤的力学性能、传输特性以及光学性能。

具体来说，拉丝工艺对光纤的拉伸强度影响主要体现在拉拔过程中拉伸的力度和速度，这会直接影响光纤的强度和耐力。

而对光纤的抗弯性能影响则是通过控制拉丝工艺中的拉拔方式和温度等参数来实现的，这会影响光纤在安装和使用中的稳定性和可靠性。

拉丝工艺还会影响光纤的传输损耗、色散特性和光学非线性效应，这些参数的控制需要在拉丝工艺中精心设计和调整。

拉丝工艺是影响光纤性能的重要因素，对光纤的性能表现有着直接而重要的影响。

通过不断优化和改进拉丝工艺，可以提高光纤的性能表现，满足不同领域对光纤性能的要求。

2. 正文2.1 拉丝工艺对光纤的拉伸强度影响拉丝工艺是影响光纤性能的重要因素之一，其中对光纤的拉伸强度影响尤为重要。

在光纤的制作过程中，拉丝工艺可以直接影响到光纤的拉伸强度。

拉丝工艺的优化可以提高光纤的拉伸强度，从而延长光纤的使用寿命并提高其可靠性。

首先，拉丝工艺会影响光纤的内部结构。

通过控制拉丝过程中的拉伸速度和温度，可以使光纤内部的晶格结构更加均匀和致密。

这样的内部结构可以提高光纤的抗拉伸性能，使其能够承受更大的拉力而不容易断裂。

其次，拉丝工艺还会影响光纤的表面光滑度。

拉丝过程中，如果拉伸速度过快或拉丝机器不稳定，可能导致光纤表面出现凹凸不平或者表面裂纹，从而降低光纤的拉伸强度。

因此，在拉丝工艺中需要注意控制拉伸速度和保持设备稳定，以保证光纤表面的光滑度。

总的来说，拉丝工艺对光纤的拉伸强度影响是非常显著的。

通过优化拉丝工艺，可以提高光纤的拉伸强度，进而提高其使用性能和可靠性。

因此，在光纤制作过程中，拉丝工艺的重要性不可忽视。

2.2 拉丝工艺对光纤的抗弯性能影响拉丝工艺是光纤制备过程中至关重要的一环，对光纤的性能有着直接的影响。

拉丝工艺对光纤性能的影响
拉丝工艺是光纤制造过程中至关重要的一环，对光纤品质和性能有着直接影响。

拉丝工艺主要包括熔胶法拉丝和气相法拉丝两种方法。

不同的拉丝工艺会对光纤的直径、折射率、损耗等性能产生不同程度的影响。

首先，熔胶法拉丝是一种比较古老的光纤拉丝方法，其工艺流程主要包括预制棒材、垂直拉丝和涂胶三个步骤。

熔胶法拉丝在制造粗直径光纤时效果较好，但是制造细直径光纤的时候会产生很多的损耗，因为拉丝的过程中，由于熔胶涂层的厚度对光束。

折射有巨大影响，使得细直径光纤无法有效地传输信号。

其次，气相法拉丝是目前最常用的光纤拉丝工艺，其主要步骤包括气相沉积、拉丝和退火。

相比于熔胶法拉丝，气相法拉丝制造的光纤在直径控制、折射率均匀性、损耗和力学性能等方面都表现出更远优异的品质。

由于气相法拉丝采用的是化学气相沉积技术，可以更好地控制光纤的形态，减缓热应力对光纤性能的影响，从而提高光纤的耐热性、抗拉强度和机械刚性等性能。

最后，光纤的直径对光纤的性能产生着非常重要的影响。

在拉丝过程中，通过优化拉丝温度、拉伸率等因素来调节光纤的直径，从而确保光纤的折射萎缩和带通损耗都能达到最佳水平。

此外，光纤的折射率也会受到光纤直径的影响，对于光分路器和其他器件的性能也产生着重要的影响。

总之，拉丝工艺是光纤制造工艺中的关键步骤，不同的拉丝方法能够产生不同的光纤性能和品质。

通过控制光纤直径、折射率、损耗等性能，可以获得更为优异的光纤品质和性能，为光通信系统提供更高的速度和更可靠的连接保障。

拉丝工艺对光纤性能的影响光纤是一种用于传输光信号的细长玻璃纤维或塑料纤维，它具有高传输速度、大带宽和抗干扰能力强等优点，因此在通信、医疗、军事等领域得到广泛应用。

而光纤的性能受到拉丝工艺的影响，拉丝工艺对光纤性能的影响是十分重要的。

拉丝工艺是光纤制造的关键环节之一，其质量直接影响光纤的性能和品质。

光纤制造的一般工艺为：原材料预处理、预成型、拉丝、包覆、涂层、复合、割断、烤焙等。

在整个工艺中，拉丝工艺是至关重要的步骤，影响着光纤的质量和性能。

拉丝工艺对光纤的几何尺寸和光学性能有着直接的影响。

通过拉丝工艺能够控制光纤的直径、圆整度、粗糙度等几何参数。

拉丝过程中，拉力和温度的控制可以调节光纤的拉丝速度和拉丝倍数，从而控制光纤的直径。

而光纤的直径和圆整度对其的传输损耗和带宽有着直接的影响。

拉丝工艺还能影响光纤的纤芯折射率、色散等光学参数，进而影响其传输性能和光学性能。

拉丝工艺对光纤的机械性能也有着重要的影响。

光纤在使用过程中会受到一定的拉伸、弯曲和挤压等力，因此其机械强度和耐久性是十分重要的。

拉丝工艺中拉力和温度的控制可以影响光纤的拉伸性能、弯曲性能和挤压性能。

通过拉丝工艺的调节，可以实现光纤的高强度、高韧性和高抗压性，提高其在使用过程中的稳定性和可靠性。

拉丝工艺还对光纤的表面质量和包覆质量有着直接的影响。

拉丝工艺中的涂层和封闭工艺不仅能保护光纤，还能影响其的表面粗糙度、清洁度和润湿性。

通过控制涂层工艺可以实现光纤表面的附着力和耐磨性，保证光纤在使用过程中不易受到外界环境的影响。

拉丝工艺还对光纤的色散和非线性度有着一定的影响。

拉丝工艺中纤芯的抽拉过程会影响纤芯的非均匀性，进而影响其色散和非线性度。

通过拉丝工艺的调节可以改善光纤的色散特性和非线性特性，提高其在长距离和高速传输中的性能表现。

拉丝工艺对光纤的性能有着多方面的影响，包括几何尺寸、光学性能、机械性能、表面质量、色散和非线性度等方面。

通过优化拉丝工艺，可以提高光纤的质量和性能，满足不同领域对光纤的不同需求。

光纤工艺流程
《光纤工艺流程》
光纤是一种用于传送光信号的细长柔软的电子产品。

通常情况下，光纤主要由三种材料组成：内核、包层和外壳。

光纤的制造工艺流程简单来说就是，通过一系列的步骤将这三种材料组装在一起，形成一根完整的光纤。

下面我们来具体了解一下光纤的工艺流程。

首先，制造光纤的关键步骤之一是拉伸。

拉伸是将光纤的内核和包层材料加热到高温并拉伸成细长丝状的过程。

这一步骤非常关键，因为它会决定光纤的最终质量和性能。

在拉伸的过程中，内核和包层的材料要经过严格的控制，保证其尺寸和组成符合要求。

接着，就是涂覆。

在涂覆的过程中，制造商们会将内核和包层组合在一起，并加入外壳材料，形成光纤的基本结构。

这一步骤的目的是保护内核和包层，并确保光信号能够在光纤中稳定地传输而不受到外界干扰。

最后，就是光滑和切割。

在这一步骤中，制造商们会对光纤进行抛光和切割，确保其表面光滑且长度一致。

这样做的目的是为了提高光纤的传输效率和可靠性。

总的来说，光纤的制造工艺流程非常复杂，需要多个步骤的精密控制和高技术水平。

然而，正是因为如此，我们才能够使用高质量的光纤产品来实现高速、稳定的光通信和数据传输。

光
纤工艺流程的不断改进和创新也为未来光纤技术的发展提供了无限的可能性。

光纤的制造过程主要包括以下步骤：
1. 预制棒的制造：预制棒的制造是光纤制造的核心环节，主要包括沉积和加工两个过程。

沉积过程是在高纯度气体中，通过汽相沉积技术，形成透明材料。

然后进行加工，使这个材料成为特定尺寸和形状的预制棒。

2. 拉丝：将预制棒放入拉丝塔中，在高温下将其拉制成细丝。

这个过程需要精确控制温度和速度，以确保光纤的直径和强度。

3. 涂覆：拉制出的光纤非常细，容易断裂，因此需要在其表面涂覆一层保护层，以增加其机械强度。

涂覆材料通常是塑料或树脂。

4. 测试：完成涂覆后，需要对光纤进行一系列测试，以确保其性能符合标准。

包括折射率测试、强度测试和衰减测试等。

5. 包装：通过包装工序，光纤被封装成可以在实际使用中安装和使用的光缆。

这个过程需要考虑保护光纤、方便运输和使用等因素。

总的来说，光纤的制造是一个高技术含量的过程，需要精确控制各种参数，以确保最终产品的性能和质量。

同时，制造过程中的每一步都需要经过严格的质量控制，以保证最终产品的可靠性和一致性。

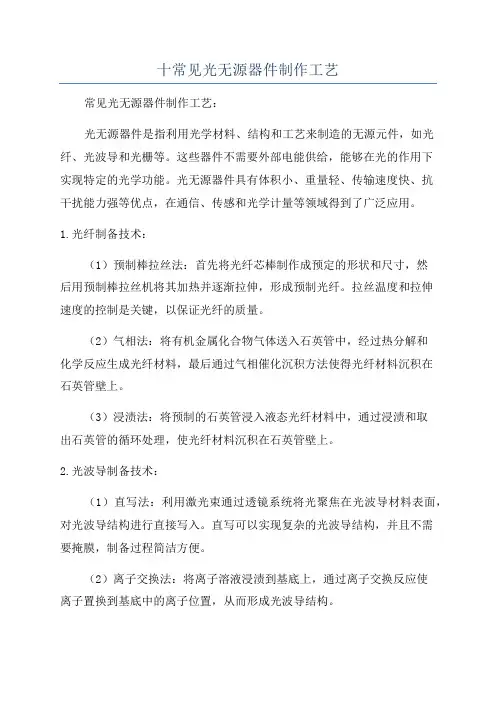

十常见光无源器件制作工艺常见光无源器件制作工艺：光无源器件是指利用光学材料、结构和工艺来制造的无源元件，如光纤、光波导和光栅等。

这些器件不需要外部电能供给，能够在光的作用下实现特定的光学功能。

光无源器件具有体积小、重量轻、传输速度快、抗干扰能力强等优点，在通信、传感和光学计量等领域得到了广泛应用。

1.光纤制备技术：（1）预制棒拉丝法：首先将光纤芯棒制作成预定的形状和尺寸，然后用预制棒拉丝机将其加热并逐渐拉伸，形成预制光纤。

拉丝温度和拉伸速度的控制是关键，以保证光纤的质量。

（2）气相法：将有机金属化合物气体送入石英管中，经过热分解和化学反应生成光纤材料，最后通过气相催化沉积方法使得光纤材料沉积在石英管壁上。

（3）浸渍法：将预制的石英管浸入液态光纤材料中，通过浸渍和取出石英管的循环处理，使光纤材料沉积在石英管壁上。

2.光波导制备技术：（1）直写法：利用激光束通过透镜系统将光聚焦在光波导材料表面，对光波导结构进行直接写入。

直写可以实现复杂的光波导结构，并且不需要掩膜，制备过程简洁方便。

（2）离子交换法：将离子溶液浸渍到基底上，通过离子交换反应使离子置换到基底中的离子位置，从而形成光波导结构。

（3）光栅法：利用光栅对光波导进行调制，形成光波导的参数周期性变化，从而实现光波导结构的制备。

3.光栅制备技术：（1）光刻法：在光硬化的光刻胶上，利用掩膜对光刻胶进行曝光，然后进行显影和退火等步骤，最后得到光栅结构。

（2）干涉法：利用干涉光束对光敏材料进行曝光，形成亚波长的光栅结构，然后进行显影和退火等处理。

（3）激光直接写入法：利用激光束直接写入光敏材料，通过调节激光能量和扫描速度等参数，形成光栅结构。

以上是常见光无源器件制作工艺的介绍。

不同类型的光无源器件有各自的制作技术和工艺流程，但都离不开对光学材料和光学结构的加工和处理。

随着技术的不断进步，相信光无源器件的制作工艺将不断完善，为光电通信和光学应用领域带来更多的创新和发展。

光纤拉丝工艺过程嘿，朋友们！今天咱就来唠唠光纤拉丝工艺过程这档子事儿。

你想啊，这光纤就好比是信息传递的超级高速公路，那这高速公路是咋建成的呢？这就得从光纤拉丝工艺说起啦！首先呢，得有那高质量的光纤预制棒，这就像是盖房子得有好的砖头一样。

这预制棒可是个宝贝，里面蕴含着制造光纤的关键成分。

然后呢，就把这预制棒放到一个特别的设备里，就像是把宝贝放进了魔法盒子。

接下来，神奇的事情发生啦！在高温的作用下，预制棒开始变软，就像巧克力在太阳下慢慢融化一样。

然后，通过一个细细的孔，这软化的材料就被拉出来啦，就像面条从面条机里出来一样，只不过这“面条”可细得很呐，比头发丝还细好多好多倍呢！这就是光纤啦。

在这个过程中，可不能有一点马虎。

温度得控制得刚刚好，不然拉出来的光纤可能就不达标啦。

这就好比做饭，火候掌握不好，那菜的味道可就差远了。

而且啊，拉的速度也得合适，太快或太慢都不行，就像跑步一样，得保持一个合适的节奏。

拉出来的光纤还不算完事儿呢，还得给它穿上一层“保护衣”，就像我们天冷了要穿厚衣服一样。

这层“保护衣”能让光纤更结实，不容易损坏。

你说这光纤拉丝工艺神奇不神奇？就这么一步步的，把一个看似普通的预制棒变成了能传递大量信息的光纤。

这可真是科技的力量啊！想象一下，如果没有这精细的光纤拉丝工艺，我们的网络能有这么快吗？我们能这么顺畅地看视频、打电话、玩游戏吗？肯定不行啊！所以说，这看似不起眼的工艺，其实在我们的生活中起着超级大的作用呢！咱再回过头来想想，这整个过程是不是很有意思？从一个大块头的预制棒，变成了细细的光纤，还穿上了保护衣，最后成为了我们生活中不可或缺的一部分。

这就像一个丑小鸭变成白天鹅的故事一样，充满了惊喜和奇迹。

总之啊，光纤拉丝工艺就是这么神奇，这么重要。

它让我们的信息世界变得更加丰富多彩，让我们的生活更加便捷和美好。

咱可得好好感谢那些研究和实践这个工艺的人们，是他们让我们享受到了这么好的科技成果。

怎么样，朋友们，现在是不是对光纤拉丝工艺有了更深的了解呢？。

拉丝工艺对光纤性能的影响1. 引言1.1 光纤的重要性光纤作为信息传输的重要载体，在现代通信、医疗、科研等领域发挥着至关重要的作用。

光纤具有传输速度快、带宽大、信号稳定等优点，广泛应用于电话、互联网、电视等通信领域。

在医疗领域，光纤的应用使得医学影像的传输更加精准和高效，为医生提供了更多的诊断和治疗手段。

在科研领域，光纤被广泛用于激光、光谱分析等领域，推动了科学研究的进步。

由于光纤的重要性日益凸显，不断提高光纤的性能和品质是当前研究的热点之一。

拉丝工艺作为光纤制备的关键环节，对光纤的性能有着重要影响，因此对拉丝工艺对光纤性能的影响进行研究，对提高光纤质量、改善传输性能具有重要意义。

通过对拉丝工艺的研究和优化，可以不断提升光纤的性能，推动光纤技术的发展，促进信息时代的进步和发展。

1.2 拉丝工艺的介绍光纤是一种重要的通信传输媒介，其在现代通信、网络和数据传输领域发挥着至关重要的作用。

光纤的性能直接影响着通信质量和传输效果，因此对光纤的制备工艺进行研究和优化具有重要意义。

拉丝工艺是光纤制备过程中至关重要的环节，是将预制的光纤芯棒通过高温熔融并拉伸成细长的光纤的过程。

拉丝工艺直接影响着光纤的结构和性能，包括抗拉性能、色散性能、损耗性能、弯曲性能以及传输性能等方面。

在拉丝工艺中，熔融拉伸的温度、速度和拉伸比等参数对光纤的性能有着重要影响。

通过合理控制这些参数，可以调控光纤的结构和性能，从而实现光纤性能的优化和提升。

深入研究拉丝工艺对光纤性能的影响具有重要的理论意义和实际应用价值。

通过对光纤拉丝工艺的深入研究，可以为光纤通信技术的发展提供有力支持，并进一步推动光纤通信领域的不断创新和进步。

【共240字】1.3 研究背景和意义光纤作为信息传输和通信领域中不可或缺的重要元件，其性能直接影响着信息传输的质量和速度。

拉丝工艺作为影响光纤性能的关键加工工艺之一，对光纤的抗拉性能、色散性能、损耗性能、弯曲性能和传输性能等方面均有显著影响。

拉丝工艺对光纤性能的影响
光纤作为现代通信的基础，对其性能的要求也越来越高。

而拉丝工艺是光纤制备过程中至关重要的一环，它直接影响到光纤的质量和性能。

本文将讨论拉丝工艺对光纤性能的影响。

1. 技术参数对光纤带宽和损耗的影响
拉丝工艺中的技术参数包括拉拔速度、拉丝温度、尺寸比、拉伸力等。

这些参数的选择决定了光纤的结构和性能。

拉拔速度是指光纤拉丝时光纤在拉丝机上通过的速度，它对光纤带宽和损耗有着重要的影响。

一般来说，拉拔速度越快，光纤的损耗也越大，而带宽则相对较小。

拉丝温度是指拉丝过程中光纤被加热的温度。

拉丝温度对光纤的带宽和损耗同样有着重要的影响。

适当调节拉丝温度可以获得更高的带宽和更低的损耗。

若拉丝温度过高，则会影响光纤的抗拉强度，进而降低光纤的可靠性。

光纤的纤芯直径是影响光纤性能的重要因素之一。

纤芯直径越小，光纤的带宽越高，损耗也会相应减小。

但同时纤芯直径也会影响光纤的耦合效率，若纤芯直径过小，则会导致耦合效率降低。

3. 优化后的拉丝工艺对性能的提升
优化的拉丝工艺对光纤性能有着重要的影响。

优化的拉丝工艺通过精细的参数调节和工艺控制，可以制备出更高带宽、更低损耗、更高强度、更好稳定性的光纤。

同时，优化的拉丝工艺也可以降低制备成本，提高生产效率。

光纤拉丝塔工作原理
光纤拉丝塔是光纤制备工艺中的一种关键设备，用于将高纯度的熔融石英材料拉制成细长的光纤。

光纤拉丝塔的工作原理如下：
1. 熔融石英材料制备：先将高纯度的二氧化硅材料（如石英砂）经过研磨、清洗等过程制备成颗粒状或块状的材料。

2. 材料预热：将石英材料送入拉丝塔内的加热区，通过预热炉加热到一定温度，使其达到熔点。

3. 材料拉丝：在拉丝塔的拉丝区，石英材料开始软化并变为熔融石英。

此时，通过拉丝机构，将熔融石英材料平稳地拉制成细长的光纤。

拉制的过程中，需要控制拉丝速度和拉丝力度，以保证光纤的质量和直径精度。

4. 光纤冷却：拉制后的光纤通过冷却区域冷却下来，使其固化。

5. 光纤收取：冷却后的光纤会逐渐收缩，此时使用收纤器将光纤缠绕在绕线筒上。

6. 其他加工：光纤制备后还需要进行切断、修磨、涂覆等工艺步骤，最终制备出具有一定长度和直径的光纤。

光纤拉丝塔通过控制温度、拉丝速度等参数，使得石英材料能够顺利地拉制成细长且均匀的光纤。

光纤拉丝塔的工作原理关
键在于控制拉丝过程中石英材料的温度和力度，以及拉丝速度的稳定性，保证光纤的质量和性能。
