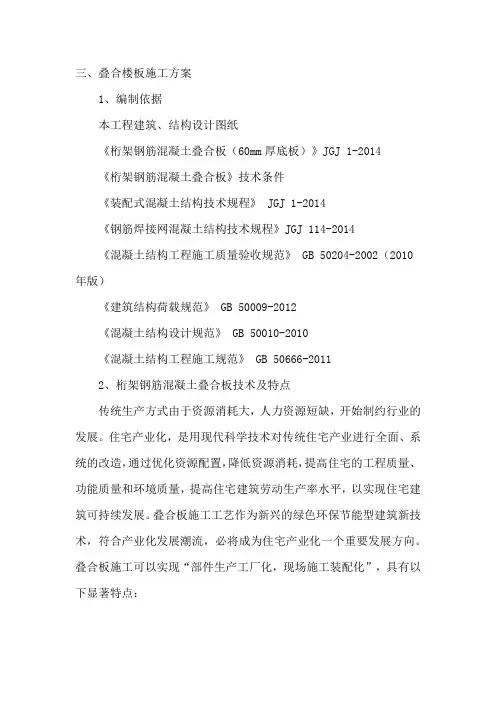

三、叠合楼板施工方案1、编制依据本工程建筑、结构设计图纸《桁架钢筋混凝土叠合板（60mm厚底板）》JGJ 1-2014《桁架钢筋混凝土叠合板》技术条件《装配式混凝土结构技术规程》 JGJ 1-2014《钢筋焊接网混凝土结构技术规程》JGJ 114-2014《混凝土结构工程施工质量验收规范》 GB 50204-2002（2010年版）《建筑结构荷载规范》 GB 50009-2012《混凝土结构设计规范》 GB 50010-2010《混凝土结构工程施工规范》 GB 50666-20112、桁架钢筋混凝土叠合板技术及特点传统生产方式由于资源消耗大，人力资源短缺，开始制约行业的发展。
住宅产业化，是用现代科学技术对传统住宅产业进行全面、系统的改造，通过优化资源配置，降低资源消耗，提高住宅的工程质量、功能质量和环境质量，提高住宅建筑劳动生产率水平，以实现住宅建筑可持续发展。
叠合板施工工艺作为新兴的绿色环保节能型建筑新技术，符合产业化发展潮流，必将成为住宅产业化一个重要发展方向。
叠合板施工可以实现“部件生产工厂化，现场施工装配化”，具有以下显著特点：（1）与现浇板相比，结构施工质量明显提高，楼板抗裂性能大大提高；板底平整度好，减少湿作业量。
（2）施工安全有效提高。
采用叠合楼板使模板使用量大量减少，降低了模板安装和拆除过程中的安全风险，减少了安全管理难度。
不需模板，板下支撑间距可加大为1.8~2.5米，周转材料总可节约80%以上；操作简易，质量更易控制，安全可靠性更高。
（3）施工周期明显减短。
叠合板施工周期可以提高至每层5天，快于传统现浇体系单层施工周期，施工安装方便、快捷，可节约工期30%左右；（4）施工难度大幅降低，叠合板结构体系采用机械化吊装施工，大幅降低施工人员工作强度。
大量水电管线、预留洞口在工厂埋设，避免了传统结构水电安装施工可能出现的二次开孔、开槽及其不当可能出现的质量问题，支撑钢管大幅减少，较大的支撑间隙给施工人员提供了更大的操作空间。
3、本工程叠合板设计。
本工程大量采用桁架钢筋混凝土叠合板，主要使用部位教学楼2F-5F、体育馆1F-2F、办公楼2F-14F、宿舍2F-10F采用桁架钢筋混凝土叠合板，典型板块DBS1-67-4215-11-325, DBS1-67-4215-11,最大板块DBS1-67-2634-22-800,板块实际尺寸2320*3145，底板厚度60，重量1.1吨。
4、叠合板工厂化生产。
1）构件单位选择和图纸深化。
根据设计图纸以及合同约定，优选叠合板生产厂家，并报业主、监理审核批准。
开始加工前结合各专业图纸进行深化设计，并组织结构、建筑、装修、机电等各专业审核确认，厂家依据审核批准的深化图纸组织生产。
2）质量要求（1）构件的质量验收应符合国家标准《混凝土结构工程施工质量验收规范》GB50204-2002(2010版)中的有关规定。
预制底板平面几何尺寸允许偏差不得大于表要求（mm）（2）底板的制作、堆放、运输、吊装及叠合板的施工过程应遵守《混凝土结构工程施工质量验收规范》GB50204-2002(2010版)的规定。
（3）叠合板如需开洞，需在工厂生产中先在底板中预留孔洞（孔洞内钢筋暂不切断），叠合层混凝土浇筑时留出孔洞，叠合板达到强度后切除孔洞内钢筋。
洞口处加强钢筋及开洞板承载能力由设计人员根据实际情况进行设计。
（4）底板上表面应做成凹凸不小于4mm的人工粗糙面。
（5）底板的混凝土强度必须达到设计混凝土立方体抗压强度的100%时，方可脱模、吊装、运输及堆放。
（6）为防止个别叠合板运至现场后因质量达不到规范要求而不能吊装，影响施工现场正常的进度。
项目部跟甲方、构件厂家共同沟通，对叠合板质量进行二次验收，即第一次在厂验收，第二次在叠合板运至现场开始吊装时验收。
构件厂验收包含五个方面：模具、制作材料（水泥、钢筋、砂、石、外加剂等）；成品后，预制构件验收包括外观质量、几何尺寸。
外观质量、几何尺寸要求逐块检查，项目部将委派质量员进厂验收。
预制构件现场验收为进场后的构件观感质量和几何尺寸、成品构件的产品合格证和有关资料。
构件图纸编号与实际构件的一致性检查。
对预制构件在明显部位标明的生产日期、构件型号、生产单位和构件生产单位验收标志进行检查。
对构件上的预埋件、插筋、预留洞的规格、位置和数量符合设计图纸的标准进行检查。
本道工序验收由各楼栋长负责。
（7）本工程执行试验段指导施工，“样板引路”，开始一到二层为试验段指导施工阶段，在试验阶段通过边施工边总结的指导思想，与建设单位、监理单位以及叠合板厂家共同总结经验，不断的改善施工方法。
5、现场施工准备与交底1）技术准备（1）项目技术负责人提前做好专项施工安全及技术交底，并根据施工方案及图纸认真地做好楼板的现场安装计划。
（2）相关技术施工人员要详细阅读施工图纸及规范规程，熟练掌握图纸内容，列出施工的难点和重点。
图纸不明确的地方及时与建设单位工程部及设计院沟通。
（3）组织现场管理人员到使用叠合板的施工现场参观、沟通和学习。
2）现场准备（1）施工现场内设施工道路，并在施工道路边上做好排水沟。
（2）在施工现场设置叠合板专用的堆场。
为了方便吊装，必须在楼侧边靠近塔吊处设置构件临时堆放场地，并做好场地硬化，在堆放场地四周要设置排水沟，避免堆放场地积水，影响构件堆放及吊装。
构件堆放场地要做好安全围挡，悬挂标识，非工作人员不得进入。
堆放的支点位置同吊点，当无吊环时在距板端（L+120mm）/5的位置，板堆垛底下垂直叠合板长向紧靠吊环处应放通长垫木，板之间垫木应上下对齐、对正、垫平、垫实，不同板号应分别码放，不允许不同板号的板重叠堆放。
薄板的叠堆高度不大于10层。
（3）施工前按照施工顺序由运输车辆将叠合板运至施工处。
叠合板采用平放运输，放置时构件底部设置通长木条，并用紧绳与运输车固定。
预制板可叠放运输，叠放层不得超过6层。
运输车辆采用长14米，载重量40T的平板车。
运输叠合板时，车启动应慢，车速应匀，转弯变道时要减速，以防止冲撞预制板造成损坏。
堆放场地应平整夯实，堆放时使板与地面之间应有一定的空隙，并设排水措施。
板两端（至板端200mm）及跨中位置均应设置垫木，当板标志长度≤4.0m时跨中设一条垫木，板标志长度＞4.0m时跨中设两条垫木，垫木应上下对齐。
不同板号应分别堆放，堆放高度不宜多于6层。
堆放时间不宜超过两个月。
3）材料准备（1）支撑体系:立杆采用普通钢管Ø4.8×3.5满堂脚手架，顶部设可调顶撑，横肋采用5×10cm木方。
（2）安装工具:水准仪、塔尺、水平尺、冲击钻、橡胶垫、专用吊钩、铁锤、撬棍、扳手、锚固螺栓等。
根据设计图纸，最大板块DBS1-67-2634-22-800,板块实际尺寸2320*3145，底板厚度60，重量1.1吨，现场塔吊可以满足吊装要求。
4）人员准备（1）管理人员：施工现场叠合板安装主要施工员和安全员共同负责，并请叠合板厂家派专业技术人员对现场安装进行技术指导。
（2）作业人员：作业人员经叠合板厂家相关技术人员培训后方可上岗。
（3）安排取得江苏省住房和城乡建设厅颁发的塔吊指挥岗位证书的人员指挥塔吊。
5）技术交底（1）按照三级技术交底程序要求，逐级进行技术交底，特别是对不同技术工种的针对性交底，要切实加强和落实。
（2）重视设计交底工作，每次设计交底前，由项目技术负责人具体召集各相关岗位人员汇总、讨论图纸问题，设计交底时，切实解决疑难和有效落实现场碰到的图纸施工矛盾。
（3）切实加强与建设单位、设计单位、预制构件加工制作单位的联系，及时加强沟通与信息联系。
6、施工方案1）工艺流程2）施工方法（1）、检查支座及板缝硬架支模上的平面标高用测量仪器从两个不同的观测点上测量墙、梁及硬架支模的水平楞的顶面标高。
复核墙板的轴线，并校正。
（2）叠合板临时支撑体系安装临时支撑材料采用普通钢管Ø4.8×3.5+可调顶撑，横肋木方采用5×10cm木方。
底板就位前应在跨中及紧贴支座部位均设置由柱和横撑等组成的临时支撑。
当轴跨l≤4.0m时跨中设置一道支承；当轴跨4.0m＜l≤6.0m时跨中设置两道支承。
支撑顶面应严格抄平，以保证底板板底面平整。
多层建筑中各层支撑应设置在一条竖直线上，以免板受上层立柱的冲切。
临时支撑拆除应根据施工规范规定，一般保持连续两层有支撑。
施工均布荷载不应大于1.5kN/m2，荷载不均匀时单板范围内折算均布荷载不宜大于1kN/m2，否则应采取加强措施。
施工中应防止构件受到冲击作用（以上施工均布荷载不包括均匀分布的叠合层混凝土自重）。
临时支撑要求如下：（1）立杆应尽量不用接头，如有接头，应相互错开；（2）支撑下部应有扫地杆，扫地杆距楼地面≤200，并拉通；水平杆步距1500；（3）立杆顶端采用可调顶撑，以方便调节支撑标高；（4）整个支撑体系应稳定、牢固。
（3）底板起重吊装。
起重机械4个吊装点吊装，底板吊装时应慢起慢落，并防止与其他物体相撞。
吊索与构件水平夹角不宜小于60°，不应小于45°。
（4）梁与预制板连接预制板吊装校正后，预制板的预制钢筋伸入梁内，叠合板深入梁（墙）侧模的长度不小于15mm。
并按图纸绑扎板负弯矩钢筋，浇筑叠合层混凝土，使预制层与叠合层形成整体项目。
预制板厚为50mm，后浇叠合层为75mm。
薄板搁置在现浇梁（板）上，砼同时浇浇筑。
现浇梁（板）侧模上口宜贴泡沫胶带，以防止漏浆。
应在墙模板模板边缘粘帖双面胶。
叠合板尽可能一次就位，以防止撬动时损坏薄板。
板之间拼缝应严密。
（5）、水电管线敷设、连接楼板下层钢筋安装完成后，进行水电管线的敷设与连接工作，为便于施工，叠合板在工厂生产阶段已将相应的线盒及预留洞口等按设计图纸预埋在预制板中。
现场安装时也可以后开洞，宜用机械开孔，且不宜切断预应力主筋。
①叠合板线盒在预制构件厂进行预埋，构件厂对线盒预埋须精确。
②叠合板出厂前，对线盒内混凝土清理干净，并做好成品保护。
禁止在现场进行剔凿。
楼中敷设管线，正穿时采用刚性管线，斜穿时采用柔韧性较好的管材。
避免多根管线集束预埋，采用直径较小的管线，分散穿孔预埋。
施工过程中各方必须做好成品保护工作。
（6）、楼板上层钢筋安装水电管线敷设经检查合格后，钢筋工进行楼板上层钢筋的安装。
楼板上层钢筋设置在格构梁上弦钢筋上并绑扎固定之上，以防止偏移和混凝土浇筑时上浮。
对已铺设好的钢筋、模板进行保护，禁止在底模上行走或踩踏，禁止随意扳动、切断格构钢筋。
（7）预制楼板底部拼缝处理在墙板和楼板混凝土浇筑之前，应派专人对预制楼板底部拼缝及其与墙板之间的缝隙进行检查，对一些缝隙过大的部位进行支模封堵处理。
塞缝选用干硬性砂浆并掺入水泥用量5%的防水粉。
