钢筋桁架叠合板安装施工方案

桁架钢筋混凝土叠合板施工工艺山东天齐置业集团股份有限公司用品质打造建筑行业第一品牌！用品质打造建筑行业第一品牌！桁架钢筋混凝土叠合板施工工艺——叠合板生产工艺钢模清理涂刷脱模剂钢筋网片加工桁架钢筋加工钢筋绑扎及线盒预留混凝土浇筑叠合层拉毛处理蒸养窑养护成品堆放山东天齐置业集团股份有限公司用品质打造建筑行业第一品牌！桁架钢筋混凝土叠合板施工工艺——桁架板进场检验隐蔽验收记录砼强度试压报告出厂质量验收表构件外观质量检查构件型号核验构件钢筋检查产品出厂合格证桁架高度、厚度检查构件预留洞口、外形尺寸检查山东天齐置业集团股份有限公司桁架钢筋混凝土叠合板施工工艺——桁架板堆放及吊装堆放：桁架板分别放置在各楼材料堆放区，板四角边缘向内500mm处设置方木后再放置桁架板，各层方木需在同一轴线上，堆放不得超过6层。

吊装记录桁架板堆放（换照片）吊具桁架板吊运吊装：桁架板采用定型化吊具进行吊装，材料堆放区及作业层各1名信号工配合吊装作业。

作业层由6人组成的安装小组调整桁架板方向及位置，在距离支点100mm时调整对位后缓慢落下，保持各边进梁或墙内15mm，满足质量要求。

桁架板安装预留洞口位置准确吊装完成山东天齐置业集团股份有限公司用品质打造建筑行业第一品牌！用品质打造建筑行业第一品牌！桁架钢筋混凝土叠合板施工工艺——叠合层施工工艺梁邦、板带粘贴海绵条梁邦、墙板加固到位桁架板安装到位现浇板带支撑措施梁底钢筋绑扎安装线管敷设板上皮钢筋绑扎完成混凝土浇筑山东天齐置业集团股份有限公司用品质打造建筑行业第一品牌！桁架钢筋混凝土叠合板施工工艺——桁架板常见问题处理1、桁架板进场出现破损、断2、高温蒸养导致个别板底出现锈3、桁架板与剪力墙交接处阴角4、现浇板带与桁架板交接裂、板底裂纹、预留洞口位置蚀的，安排专人除锈清理。

粘贴海绵条并通线调整加固，处进行弹线清理。

不准确的予以退场处理。

防止跑浆。

山东天齐置业集团股份有限公司用品质打造建筑行业第一品牌！桁架钢筋混凝土叠合板施工工艺——桁架板相关规范标准山东天齐置业集团股份有限公司桁架钢筋混凝土叠合板施工工艺——桁架板相关规范标准山东天齐置业集团股份有限公司用品质打造建筑行业第一品牌！。

叠合板安装施工方案安装叠合板时，要先将叠合层钢筋绑扎好，再进行混凝土浇筑。

在测量放线后，要进行水电管线敷设。

然后，安装新型支架并进行吊装，同时要校正拼缝处支模叠合板。

在安装过程中，要注意安装准备、测量放线、安装新型支架等要点。

为了进行叠合板安装施工，需要准备支撑体系和安装工具。

支撑体系包括钢支撑、四向支撑头、三脚架和木工字梁，而安装工具则包括水准仪、水平尺、专用吊钩、专用吊具、扳手和撬棍等。

在施工过程中，需要注意安装准备、测量放线和安装新型支架等要点。

首先，要根据施工图纸检查叠合板构件类型，并确定安装位置。

其次，要进行测量放线，包括弹独立支架位置线和放墙身标高线及叠合板起止线。

最后，要安装新型支架并进行吊装，同时注意调整独立支撑高度到预定标高。

叠合板的吊装也是施工中的关键步骤。

在起吊前，要采用钢扁担吊装架进行吊装，并进行试吊以保证叠合板平稳吊装。

最后，要将叠合板就位并校正拼缝处支模叠合板。

叠合板的安装需要垂直向下安装，并在作业层上空20cm 处略作停顿。

施工人员手扶楼板调整方向，将板的边线与墙上的安放位置线对准。

在放下叠合板时，要停稳慢放，严禁快速猛放，以避免板面震折裂缝。

在5级风以上时，应停止吊装。

在叠合板整板位置时，要垫小木块，不要直接使用撬棍，以避免损坏板边角。

同时，要保证搁置长度，其允许偏差不大于5毫米。

安装完板后，需要进行标高校核，并调节板下的可调支撑。

在叠合板拼缝处，需要进行支模。

拼缝处预留100mm宽5mm高企口，企口底部模板为18mm厚优质维萨板，背楞采用50x100mm木方，支撑采用专用的独立支撑或对拉螺栓吊模。

同时，在叠合板与墙体间缝隙处，需要使用支撑面板采用15mm厚多层板，背楞采用50x100mm木方，并利用剪力墙或预制墙板上最上面一排的对拉螺栓孔进行加固。

在敷设电气管线时，需要严格控制管线叠加处标高，严禁高出现浇层板顶标高。

叠合板顶部需要放出电气管线位置线，并在铺设电气管线时，管线端头处做好保护。

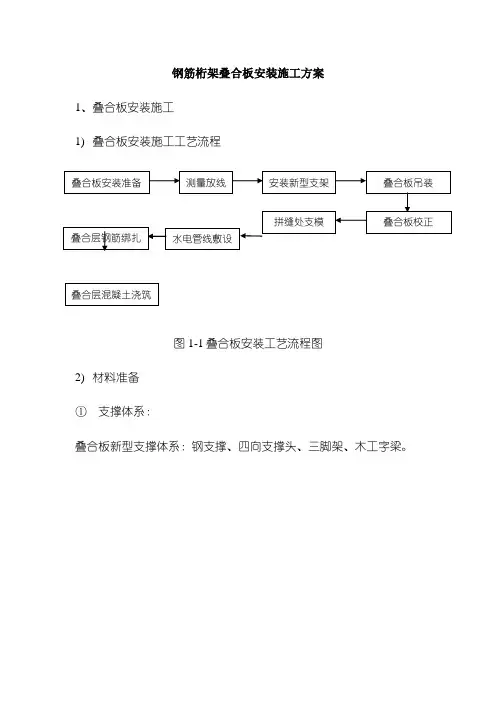

钢筋桁架叠合板安装施工方案1、叠合板安装施工1)叠合板安装施工工艺流程图1-1叠合板安装工艺流程图2)材料准备①支撑体系：叠合板新型支撑体系：钢支撑、四向支撑头、三脚架、木工字梁。

图1-2叠合板支撑体系②安装工具水准仪、水平尺、专用吊钩，专用吊具、扳手、撬棍等。

3)叠合板安装施工要点①安装准备根据施工图纸，检查叠合板构件类型，确定安装位置，并对叠合板吊装顺序进行编号。

②测量放线a.弹独立支架位置线按照施工方案放出独立支架位置线，在下一层楼板位置弹出叠合板位置线。

图1-3叠合板支撑独立架布置平面图b.放墙身标高线及叠合板起止线抄平放线，在剪力墙面上弹出+1米线、墙顶弹出板安放位置线，并做出明显标志，以控制叠合板安装标高和平面位置。

图1-4叠合板测量放线示意图③安装新型支架安装叠合板时底部必须做独立支架，支架采用可调节钢制预制工具式支架，间距为1800（2200）mm，安装楼板前调整支架标高与两侧墙预留标高一致。

在结构层施工中，要双层设置支架，待一层叠合楼板结构施工完成后，现浇混凝土强度≥70%设计强度时，才可以拆除下一支架。

a.根据房间的开间尺寸大小确定叠合板独立支撑架的位置；b.根据放出的独立支架位置线依次搭设独立支撑；c.开间大于3米的房间采用（图1-6）所示方法，开间小于3米的小房间为方便实用提高安装效率可采用（图1-7）单点支撑的办法。

d.调整独立支撑高度到预定标高。

④铝合金梁搭设a.根据放出的楼板标高线，在独立支撑上放置铝合金梁；b.再次复核独立支撑标高，保证铝合金梁上表面位置准确；c.板底支撑搭设完成。

图1-5安装独立钢支架示意图图1-6安装铝合金钢梁示意图图1-7安装铝合金钢梁示意图⑤叠合板吊装a.起吊准备叠合板起吊时，要尽可能减小叠合板因自重产生的弯矩，采用钢扁担吊装架进行吊装，4个吊点均匀受力，保证构件平稳吊装。

b.试吊起吊时要先试吊，先吊起距地50厘米停止，检查钢丝绳、吊钩的受力情况，使叠合板保持水平，然后吊至作业层上空。

钢筋桁架叠合板施工方案1. 引言钢筋桁架叠合板作为现代建筑领域的一种新型施工技术，具有强度高、刚度大、使用寿命长等优点，在大跨度建筑的施工中得到了广泛应用。

本文将介绍钢筋桁架叠合板的施工方案，包括施工准备、施工步骤和施工要点等内容。

2. 施工准备在施工钢筋桁架叠合板之前，需要进行相关准备工作，以保障施工的顺利进行。

2.1 材料准备首先，需要准备所需的材料，包括钢筋、混凝土和连接件等。

在选择材料时，应注意其质量和规格是否符合要求，以确保施工过程中的安全性和质量。

2.2 设备准备在施工过程中，还需要准备相关设备，如起重机械、模板和工具等。

这些设备的选择和准备应根据具体的施工条件进行，以保证施工的高效性和安全性。

2.3 施工人员培训在施工之前，还需要对施工人员进行相应的培训，使其熟悉钢筋桁架叠合板的施工技术和安全操作规程，提高施工人员的技术水平和安全意识。

3. 施工步骤3.1 基础准备在进行钢筋桁架叠合板施工之前，首先需要进行基础准备工作。

包括清理基础表面、测量基础尺寸和埋设桥墩等。

3.2 桁架安装桁架安装是钢筋桁架叠合板施工的重要环节。

在安装过程中，应先进行桁架节点连接，然后逐段安装桁架。

在安装过程中，还需要注意桁架的垂直度和水平度，以确保桁架的稳定性和整体质量。

3.3 钢筋布置在桁架安装完成后，需要进行钢筋布置。

根据设计要求，在桁架上设置纵横向的钢筋，并采取合适的连接方式固定钢筋。

在布置钢筋过程中，还需要注意钢筋的设置位置和间距，以满足叠合板的受力要求。

3.4 浇筑混凝土在钢筋布置完成后，可进行混凝土的浇筑。

在浇筑过程中，应注意混凝土的均匀性和密实度，以确保叠合板的整体强度和性能。

同时，还需注意混凝土的浇筑速度和浇筑温度，以控制混凝土的凝固过程。

4. 施工要点4.1 施工质量控制在钢筋桁架叠合板施工过程中，应严格控制施工质量，包括材料质量、施工工艺和工作环境等方面的控制。

通过严格把关，可以保证叠合板的安全性和使用寿命。

一、编制依据1. 国家及地方相关建筑规范、标准；2. 施工图纸及相关设计文件；3. 施工现场实际情况。

二、工程概况1. 工程名称：XX项目；2. 工程地点：XX地区；3. 工程规模：XX平方米；4. 结构形式：钢筋混凝土结构；5. 主体材料：叠合板。

三、施工准备1. 材料准备：叠合板、钢筋、水泥、砂石、模板、支撑体系等；2. 工具准备：水准仪、水平尺、专用吊钩、专用吊具、扳手、撬棍等；3. 人员准备：施工队伍、技术人员、质量检查员等；4. 施工现场准备：施工场地平整、排水设施完善、临时用电、消防设施等。

四、施工工艺流程1. 叠合板安装准备：根据施工图纸，检查叠合板构件类型，确定安装位置，并对叠合板吊装顺序进行编号；2. 测量放线：弹独立支架位置线，放出独立支架位置线，在下一层楼板位置弹出叠合板位置线；3. 安装新型支架：安装叠合板时底部必须做独立支架，支架采用可调节钢制预制工具式支架，间距为1800（2200）mm；4. 叠合板吊装：根据编号进行叠合板吊装，确保叠合板位置准确；5. 叠合层钢筋绑扎：按照设计要求绑扎钢筋，确保钢筋间距、位置准确；6. 水电管线敷设：按照设计要求敷设水电管线，确保管线畅通、安全；7. 拼缝处支模：在拼缝处设置支模，确保混凝土浇筑质量；8. 叠合板校正：检查叠合板位置、高度，确保符合设计要求；9. 叠合层混凝土浇筑：按照设计要求进行混凝土浇筑，确保混凝土密实、平整；10. 混凝土养护：按照规范要求进行混凝土养护，确保混凝土强度达到设计要求。

五、施工要点1. 叠合板安装时，底部必须做独立支架，支架采用可调节钢制预制工具式支架；2. 叠合板吊装时，应确保吊装安全，防止叠合板损坏；3. 叠合层钢筋绑扎时，应确保钢筋间距、位置准确，防止混凝土浇筑过程中钢筋移位；4. 水电管线敷设时，应确保管线畅通、安全，避免对叠合板造成损坏；5. 拼缝处支模时，应确保支模牢固，防止混凝土浇筑过程中发生移位；6. 叠合板校正时，应确保叠合板位置、高度符合设计要求；7. 混凝土浇筑时，应确保混凝土密实、平整，防止出现蜂窝、麻面等质量问题。

Xxxx施工总承包项目预制叠合板吊装专项施工方案编写单位（盖章）：编写人：审核人：审批人：目录1工程概况 (1)1.1项目概况 (1)1.2基本情况和各参建方基本情况 (1)1.3工程自然条件 (1)2编制说明 (2)2.1编制依据 (2)2.2编制原则 (2)3危险源分析及预防控制措施 (3)3.1危险源分析 (3)3.2预防控制措施 (3)4施工计划 (4)4.1施工进度计划 (4)4.2材料与设备计划 (5)4.3施工管理及作业人员配置计划 (5)5总体施工方案 (5)5.1施工作业准备 (5)5.2预制构件运输 (6)5.3预制构件堆放 (6)6叠合板安装工艺技术 (8)6.1施工作业准备 (8)6.2施工工艺 (9)7验收要求 (12)7.1验收标准 (13)7.2验收程序及内容 (13)8施工安全保证措施 (14)9质量保证措施 (14)9.1质量管理体系 (14)9.2质量控制项目 (16)10应急处置措施 (17)10.1应急组织机构及职责 (17)10.2应急救援措施 (19)10.3报警救援及其他联络电话 (22)11支撑体系计算书 (23)11.1面板验算 (23)11.2小梁验算 (24)11.3主梁验算 (26)11.4可调托座验算 (29)11.5立柱验算 (29)11.6高宽比验算 (31)11.7立柱支承面承载力验算 (31)1工程概况1.1项目概况项目位于xxx，建筑面积约xxx㎡。

主要包括xxxx，建筑层楼为xx，本工程为装配整体式钢筋混凝土框架结构，预制构件种类为桁架钢筋混凝土叠合板，预制构件范围为xxx，混凝土构件预制率为xxx%。

项目地理位置图1.2基本情况和各参建方基本情况1.3工程自然条件（1）气象条件根据图纸总说明中相关内容填写。

（2）交通运输条件根据现场踏勘，xxx路作为施工运输利用的主要干道，xxx路作为物资、机械分支道路，再转入场内施工道路，交通运输能力满足施工需求。

钢筋桁架叠合板安装施工方案1、叠合板安装施工1)叠合板安装施工工艺流程图1-1叠合板安装工艺流程图2)材料准备①支撑体系：叠合板新型支撑体系：钢支撑、四向支撑头、三脚架、木工字梁。

图1-2叠合板支撑体系②安装工具水准仪、水平尺、专用吊钩，专用吊具、扳手、撬棍等。

3)叠合板安装施工要点①安装准备根据施工图纸，检查叠合板构件类型，确定安装位置，并对叠合板吊装顺序进行编号。

②测量放线a.弹独立支架位置线按照施工方案放出独立支架位置线，在下一层楼板位置弹出叠合板位置线。

图1-3叠合板支撑独立架布置平面图b.放墙身标高线及叠合板起止线抄平放线，在剪力墙面上弹出+1米线、墙顶弹出板安放位置线，并做出明显标志，以控制叠合板安装标高和平面位置。

图1-4叠合板测量放线示意图③安装新型支架安装叠合板时底部必须做独立支架，支架采用可调节钢制预制工具式支架，间距为1800（2200）mm，安装楼板前调整支架标高与两侧墙预留标高一致。

在结构层施工中，要双层设置支架，待一层叠合楼板结构施工完成后，现浇混凝土强度≥70%设计强度时，才可以拆除下一支架。

a.根据房间的开间尺寸大小确定叠合板独立支撑架的位置；b.根据放出的独立支架位置线依次搭设独立支撑；c.开间大于3米的房间采用（图1-6）所示方法，开间小于3米的小房间为方便实用提高安装效率可采用（图1-7）单点支撑的办法。

d.调整独立支撑高度到预定标高。

④铝合金梁搭设a.根据放出的楼板标高线，在独立支撑上放置铝合金梁；b.再次复核独立支撑标高，保证铝合金梁上表面位置准确；c.板底支撑搭设完成。

图1-5安装独立钢支架示意图图1-6安装铝合金钢梁示意图图1-7安装铝合金钢梁示意图⑤叠合板吊装a.起吊准备叠合板起吊时，要尽可能减小叠合板因自重产生的弯矩，采用钢扁担吊装架进行吊装，4个吊点均匀受力，保证构件平稳吊装。

b.试吊起吊时要先试吊，先吊起距地50厘米停止，检查钢丝绳、吊钩的受力情况，使叠合板保持水平，然后吊至作业层上空。

钢筋桁架混凝土叠合板施工工法钢筋桁架混凝土叠合板施工工法一、前言钢筋桁架混凝土叠合板施工工法是一种将钢筋桁架结构与混凝土叠合板结合的施工方法。

该工法结合了钢筋桁架的高强度和刚度以及混凝土叠合板的抗震和耐久性能，是一种高效、经济且安全可靠的结构施工工法。

二、工法特点1. 高强度：钢筋桁架的采用使得叠合板具有较高的强度和刚度，可以承受大的荷载和变形。

2. 抗震性能好：钢筋桁架结构具有优良的抗震性能，能够有效地减小结构在地震作用下的变形和损伤。

3. 施工效率高：叠合板的预制和组装可以在工厂内完成，减少现场施工时间和人工成本。

4. 工艺灵活：叠合板可以根据实际需求进行设计和制造，可以满足不同结构和使用要求。

三、适应范围钢筋桁架混凝土叠合板施工工法适用于各类建筑结构，特别适合于大跨度和多层建筑。

它可以被广泛应用于住宅、商业、工业等领域。

四、工艺原理钢筋桁架混凝土叠合板施工工法的工艺原理在于钢筋桁架和混凝土叠合板的相互配合。

钢筋桁架作为主体承担荷载，混凝土叠合板作为面板提供强度和稳定性。

为了保证工法的实际应用效果，采取以下技术措施：1. 设计合理：对于需要采用钢筋桁架混凝土叠合板的建筑结构，进行合理的结构设计，确保桁架和叠合板的受力合理分配。

2.工厂预制：叠合板的制作可以在工厂内进行，以确保质量和精度。

然后根据实际需要进行组装和安装。

3. 施工质量控制：对于施工过程中的每一个环节，都进行严格的质量控制，包括预制、安装和连接等。

确保每个叠合板的质量达到设计要求。

4. 安全施工：在施工过程中，要有足够的安全措施，特别是在高空作业和悬空作业时，要严格遵守操作规程，保障施工人员的安全。

五、施工工艺1. 模板搭设：按照设计要求搭设模板，包括底模板和侧模板。

2. 混凝土浇筑：将预制好的钢筋混凝土叠合板放置在模板上，然后进行混凝土的浇筑和养护。

3. 钢筋桁架安装：在混凝土硬化后，进行钢筋桁架的安装，根据设计要求进行焊接和固定。

叠合板安装施工方案一、准备工作1.安全防护：施工区域和周围环境要进行合理的隔离和警示，施工人员必须佩戴符合标准的安全帽、工作服、防护眼镜等。

2.材料准备：根据工程要求准备好叠合板和安装所需的零部件，如螺杆、螺母、垫片等。

二、安装工序1.量尺寸：根据设计图纸和施工要求，对安装位置进行测量和标定，确保叠合板的尺寸和位置的准确性。

2.制作支架：根据测量结果，在安装位置的基础上制作支架，支架的材料和规格应符合设计要求。

3.固定支架：将制作好的支架固定在安装位置，采用焊接、膨胀螺栓等方式，确保支架的牢固稳定。

4.安装叠合板：将叠合板放置在固定好的支架上，调整位置使其与设计要求相符，用螺杆、螺母等零部件进行固定。

5.确定叠合板间距：根据设计要求和实际情况，确定叠合板之间的间距，以保证整体安装效果的美观和稳定。

6.检查调整：安装好的叠合板要进行全面检查，确保叠合板的平整度、垂直度、固定性等各项指标符合要求。

如发现问题要及时调整和修正。

7.安装附件：根据需要，安装叠合板附件，如门窗、护栏等。

三、注意事项1.细心勘察：在施工前要仔细勘察安装位置的基础情况，如地面平整度、承重能力等，确保安装的可行性。

2.严格控制质量：在整个安装过程中，必须确保叠合板和支架的质量符合相关标准和规范要求。

3.注意安全施工：施工现场要进行合理的隔离和警示，施工人员要佩戴符合标准的个人防护用品，并严格遵守安全操作规程。

4.固定牢固：叠合板安装完毕后，要进行固定检查，确保叠合板与支架的连接紧密可靠，不得出现晃动、松动等现象。

5.美观整齐：安装完成后，要对叠合板进行清洁和修饰，使其表面平整、光滑，保证整体装修效果美观。

四、施工流程1.准备工作-确定施工区域及尺寸要求。

-检查材料和工具准备情况。

-进行安全防护。

2.安装前期准备-对施工区域进行清理和整理。

-进行测量并标记安装位置。

-制作支架材料。

3.安装支架-根据测量结果，将支架固定在墙壁或地面上。

桁架钢筋混凝土叠合板叠合板方案三、叠合楼板施工方案1、编制依据本工程建筑、结构设计图纸《桁架钢筋混凝土叠合板（60mm厚底板）》JGJ 1-2014《桁架钢筋混凝土叠合板》技术条件《装配式混凝土结构技术规程》 JGJ 1-2014《钢筋焊接网混凝土结构技术规程》JGJ 114-2014《混凝土结构工程施工质量验收规范》 GB 50204-2002（2010年版）《建筑结构荷载规范》 GB 50009-2012《混凝土结构设计规范》 GB 50010-2010《混凝土结构工程施工规范》 GB 50666-20112、桁架钢筋混凝土叠合板技术及特点传统生产方式由于资源消耗大，人力资源短缺，开始制约行业的发展。

住宅产业化，是用现代科学技术对传统住宅产业进行全面、系统的改造，通过优化资源配置，降低资源消耗，提高住宅的工程质量、功能质量和环境质量，提高住宅建筑劳动生产率水平，以实现住宅建筑可持续发展。

叠合板施工工艺作为新兴的绿色环保节能型建筑新技术，符合产业化发展潮流，必将成为住宅产业化一个重要发展方向。

叠合板施工可以实现“部件生产工厂化，现场施工装配化”，具有以下显著特点：（1）与现浇板相比，结构施工质量明显提高，楼板抗裂性能大大提高；板底平整度好，减少湿作业量。

（2）施工安全有效提高。

采用叠合楼板使模板使用量大量减少，降低了模板安装和拆除过程中的安全风险，减少了安全管理难度。

不需模板，板下支撑间距可加大为1.8~2.5米，周转材料总可节约80%以上；操作简易，质量更易控制，安全可靠性更高。

（3）施工周期明显减短。

叠合板施工周期可以提高至每层5天，快于传统现浇体系单层施工周期，施工安装方便、快捷，可节约工期30%左右；（4）施工难度大幅降低，叠合板结构体系采用机械化吊装施工，大幅降低施工人员工作强度。

大量水电管线、预留洞口在工厂埋设，避免了传统结构水电安装施工可能出现的二次开孔、开槽及其不当可能出现的质量问题，支撑钢管大幅减少，较大的支撑间隙给施工人员提供了更大的操作空间。

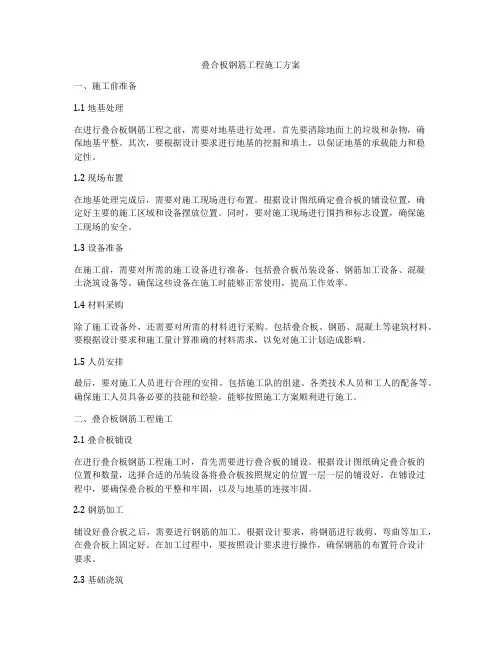

叠合板钢筋工程施工方案一、施工前准备1.1 地基处理在进行叠合板钢筋工程之前，需要对地基进行处理。

首先要清除地面上的垃圾和杂物，确保地基平整。

其次，要根据设计要求进行地基的挖掘和填土，以保证地基的承载能力和稳定性。

1.2 现场布置在地基处理完成后，需要对施工现场进行布置。

根据设计图纸确定叠合板的铺设位置，确定好主要的施工区域和设备摆放位置。

同时，要对施工现场进行围挡和标志设置，确保施工现场的安全。

1.3 设备准备在施工前，需要对所需的施工设备进行准备。

包括叠合板吊装设备、钢筋加工设备、混凝土浇筑设备等。

确保这些设备在施工时能够正常使用，提高工作效率。

1.4 材料采购除了施工设备外，还需要对所需的材料进行采购。

包括叠合板、钢筋、混凝土等建筑材料。

要根据设计要求和施工量计算准确的材料需求，以免对施工计划造成影响。

1.5 人员安排最后，要对施工人员进行合理的安排。

包括施工队的组建、各类技术人员和工人的配备等。

确保施工人员具备必要的技能和经验，能够按照施工方案顺利进行施工。

二、叠合板钢筋工程施工2.1 叠合板铺设在进行叠合板钢筋工程施工时，首先需要进行叠合板的铺设。

根据设计图纸确定叠合板的位置和数量，选择合适的吊装设备将叠合板按照规定的位置一层一层的铺设好。

在铺设过程中，要确保叠合板的平整和牢固，以及与地基的连接牢固。

2.2 钢筋加工铺设好叠合板之后，需要进行钢筋的加工。

根据设计要求，将钢筋进行裁剪、弯曲等加工，在叠合板上固定好。

在加工过程中，要按照设计要求进行操作，确保钢筋的布置符合设计要求。

2.3 基础浇筑钢筋加工完成后，接下来就是进行混凝土基础的浇筑。

先对混凝土原材料进行搅拌，然后由混凝土浇筑设备进行浇筑。

浇筑完成后，对浇筑的混凝土进行养护，待混凝土达到设计强度后进行下一步工序。

2.4 叠合板钢筋的固定在混凝土基础浇筑完成后，需要对叠合板钢筋进行固定。

根据设计要求，在混凝土中设置好固定块，并将叠合板钢筋与固定块进行连接，确保叠合板钢筋的稳定性和牢固性。

前言:温馨小提示：本篇文档是通过查阅资料精心整理编制的，希望能帮助大家解决实际问题，文档内容不一定完美契合各位的需求，请各位根据需求进行下载。

文档下载后可自己根据实际情况对内容进行任意改写，确保能够帮助到大家。

除此之外，本店铺还提供各种文档材料，涉及多个领域例如活动文案、工作方案、读后感、读书笔记等，大家按需搜索查看！Warm tip:This document is prepared by consulting information carefully. Hope to help you solve practical problems. The content of the document is not necessarily perfect to match your needs. Please download according to your needs. Then you can rewrite the content according to the actualsituation to ensure that we can help. In addition, the store also provides a variety of documents and materials, covering areas such as copywriting for activities, work plans, reflections, reading notes, etc.正文如下:预制桁架钢筋混凝土叠合板施工工艺流程预制桁架叠合板施工技术路径一、引言鉴于建筑业的迅猛进步，预制桁架钢筋混凝土叠合板因其显著的高效性、环保特性和可确保的质量控制，已成为建筑工程中不可或缺的关键构件。

本文将详尽阐述预制桁架钢筋混凝土叠合板的施工详细步骤，涵盖施工预备阶段、执行阶段及验收环节，旨在为建筑施工人员提供实用的技术指南和操作手册。

三、叠合楼板施工方案1、编制依据本工程建筑、结构设计图纸《桁架钢筋混凝土叠合板（60mm厚底板）》JGJ 1-2014《桁架钢筋混凝土叠合板》技术条件《装配式混凝土结构技术规程》 JGJ 1-2014《钢筋焊接网混凝土结构技术规程》JGJ 114-2014《混凝土结构工程施工质量验收规范》 GB 50204-2002（2010年版）《建筑结构荷载规范》 GB 50009-2012《混凝土结构设计规范》 GB 50010-2010《混凝土结构工程施工规范》 GB 50666-20112、桁架钢筋混凝土叠合板技术及特点传统生产方式由于资源消耗大，人力资源短缺，开始制约行业的发展。

住宅产业化，是用现代科学技术对传统住宅产业进行全面、系统的改造，通过优化资源配置，降低资源消耗，提高住宅的工程质量、功能质量和环境质量，提高住宅建筑劳动生产率水平，以实现住宅建筑可持续发展。

叠合板施工工艺作为新兴的绿色环保节能型建筑新技术，符合产业化发展潮流，必将成为住宅产业化一个重要发展方向。

叠合板施工可以实现“部件生产工厂化，现场施工装配化”，具有以下显著特点：（1）与现浇板相比，结构施工质量明显提高，楼板抗裂性能大大提高；板底平整度好，减少湿作业量。

（2）施工安全有效提高。

采用叠合楼板使模板使用量大量减少，降低了模板安装和拆除过程中的安全风险，减少了安全管理难度。

不需模板，板下支撑间距可加大为1.8~2.5米，周转材料总可节约80%以上；操作简易，质量更易控制，安全可靠性更高。

（3）施工周期明显减短。

叠合板施工周期可以提高至每层5天，快于传统现浇体系单层施工周期，施工安装方便、快捷，可节约工期30%左右；（4）施工难度大幅降低，叠合板结构体系采用机械化吊装施工，大幅降低施工人员工作强度。

大量水电管线、预留洞口在工厂埋设，避免了传统结构水电安装施工可能出现的二次开孔、开槽及其不当可能出现的质量问题，支撑钢管大幅减少，较大的支撑间隙给施工人员提供了更大的操作空间。

桁架钢筋混凝土叠合板施工工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!桁架钢筋混凝土叠合板的施工工艺流程详解在建筑行业中，桁架钢筋混凝土叠合板是一种常见的结构形式，它结合了预应力混凝土和现浇混凝土的优点，既保证了结构的刚度和强度，又简化了施工流程。

叠合板施工方案山东**********钢构有限公司2018年12月1、施工准备1.1技术准备（1）根据图纸提前进行预制板深化设计，并经原设计单位确认。

（2）项目管理人员提前做好专项施工安全及技术交底，并根据施工方案及图纸认真地做好楼板的现场安装计划。

相关技术施工人员要详细阅读施工图纸及规范规程，熟练掌握图纸内容。

1.2 材料准备（1）楼板支撑体系：采用专用独立钢支撑、三角架、钢木龙骨，计划配置三层支撑材料。

叠合板支撑材料计划表（2）根据预制板的加工周期、深化图已及施工进度计划，与厂家共同制定详细的预制板加工及进场计划，保证预制板能够随时进场，满足现场施工进度要求。

保证每个栋号均有2层以上的叠合板库存量。

1.3 现场准备在施工现场设置预制构件专用的堆放场，场地为砼硬化地面，不得积水。

预制板按编号进行码放，并做好标识，叠合板与地面及叠合板之间垫方木，支点位置同吊点。

1.4 人员准备（1）组织现场施工管理人员到厂家参观学习，掌握叠合板相关知识，了解叠合板构造以及施工的难点和重点。

（2）厂家派专业技术人员对现场安装进行技术指导，作业人员经厂家专业技术人员培训后方可上岗。

2、生产准备1、混凝土原材料应按品种、数量分别存放，并应符合下列规定：( 1)水泥和掺合料应存放在筒仓内。

不同生产企业、不同品种、不同强度等级的原材料不得混仓，储存时应保持密封、干燥，防止受潮；( 2)砂、石应按不同品种、规格分别存放，并应有防混料、防尘和防雨措施；( 3)外加剂应按不同生产企业、不同品种分别存放，并有防止沉淀等措施。

2、预制构件生产前，应编制构件设计制作图，构件设计制作图应包含下列内容：（1）单个预制构件模板图、配筋图；（2）预埋吊件及其连接件构造图；（3）系统构件拼装图；（4）全装修、机电设备综合图。

3、预制构件生产前，应编制构件生产方案，构件生产方案应包括下列内容：（1）生产计划及生产工艺；（2）模具计划及组装方案；（3）技术质量控制措施；（4）物流管理计划；（5）成品保护措施。

钢筋桁架叠合板安装施工方案1、叠合板安装施工1)叠合板安装施工工艺流程图1-1叠合板安装工艺流程图2)材料准备①支撑体系：叠合板新型支撑体系：钢支撑、四向支撑头、三脚架、木工字梁。

图1-2叠合板支撑体系②安装工具水准仪、水平尺、专用吊钩，专用吊具、扳手、撬棍等。

3)叠合板安装施工要点①安装准备根据施工图纸，检查叠合板构件类型，确定安装位置，并对叠合板吊装顺序进行编号。

②测量放线a.弹独立支架位置线按照施工方案放出独立支架位置线，在下一层楼板位置弹出叠合板位置线。

图1-3叠合板支撑独立架布置平面图b.放墙身标高线及叠合板起止线抄平放线，在剪力墙面上弹出+1米线、墙顶弹出板安放位置线，并做出明显标志，以控制叠合板安装标高和平面位置。

图1-4叠合板测量放线示意图③安装新型支架安装叠合板时底部必须做独立支架，支架采用可调节钢制预制工具式支架，间距为1800（2200）mm，安装楼板前调整支架标高与两侧墙预留标高一致。

在结构层施工中，要双层设置支架，待一层叠合楼板结构施工完成后，现浇混凝土强度≥70%设计强度时，才可以拆除下一支架。

a.根据房间的开间尺寸大小确定叠合板独立支撑架的位置；b.根据放出的独立支架位置线依次搭设独立支撑；c.开间大于3米的房间采用（图1-6）所示方法，开间小于3米的小房间为方便实用提高安装效率可采用（图1-7）单点支撑的办法。

d.调整独立支撑高度到预定标高。

④铝合金梁搭设a.根据放出的楼板标高线，在独立支撑上放置铝合金梁；b.再次复核独立支撑标高，保证铝合金梁上表面位置准确；c.板底支撑搭设完成。

图1-5安装独立钢支架示意图图1-6安装铝合金钢梁示意图图1-7安装铝合金钢梁示意图⑤叠合板吊装a.起吊准备叠合板起吊时，要尽可能减小叠合板因自重产生的弯矩，采用钢扁担吊装架进行吊装，4个吊点均匀受力，保证构件平稳吊装。

b.试吊起吊时要先试吊，先吊起距地50厘米停止，检查钢丝绳、吊钩的受力情况，使叠合板保持水平，然后吊至作业层上空。

钢筋桁架叠合板安装施工方案1、叠合板安装施工1)叠合板安装施工工艺流程图1-1叠合板安装工艺流程图2)材料准备①支撑体系：叠合板新型支撑体系：钢支撑、四向支撑头、三脚架、木工字梁。

图1-2叠合板支撑体系②安装工具水准仪、水平尺、专用吊钩，专用吊具、扳手、撬棍等。

3)叠合板安装施工要点①安装准备根据施工图纸，检查叠合板构件类型，确定安装位置，并对叠合板吊装顺序进行编号。

②测量放线a.弹独立支架位置线按照施工方案放出独立支架位置线，在下一层楼板位置弹出叠合板位置线。

图1-3叠合板支撑独立架布置平面图b.放墙身标高线及叠合板起止线抄平放线，在剪力墙面上弹出+1米线、墙顶弹出板安放位置线，并做出明显标志，以控制叠合板安装标高和平面位置。

图1-4叠合板测量放线示意图③安装新型支架安装叠合板时底部必须做独立支架，支架采用可调节钢制预制工具式支架，间距为1800（2200）mm，安装楼板前调整支架标高与两侧墙预留标高一致。

在结构层施工中，要双层设置支架，待一层叠合楼板结构施工完成后，现浇混凝土强度≥70%设计强度时，才可以拆除下一支架。

a.根据房间的开间尺寸大小确定叠合板独立支撑架的位置；b.根据放出的独立支架位置线依次搭设独立支撑；c.开间大于3米的房间采用（图1-6）所示方法，开间小于3米的小房间为方便实用提高安装效率可采用（图1-7）单点支撑的办法。

d.调整独立支撑高度到预定标高。

④铝合金梁搭设a.根据放出的楼板标高线，在独立支撑上放置铝合金梁；b.再次复核独立支撑标高，保证铝合金梁上表面位置准确；c.板底支撑搭设完成。

图1-5安装独立钢支架示意图图1-6安装铝合金钢梁示意图图1-7安装铝合金钢梁示意图⑤叠合板吊装a.起吊准备叠合板起吊时，要尽可能减小叠合板因自重产生的弯矩，采用钢扁担吊装架进行吊装，4个吊点均匀受力，保证构件平稳吊装。

b.试吊起吊时要先试吊，先吊起距地50厘米停止，检查钢丝绳、吊钩的受力情况，使叠合板保持水平，然后吊至作业层上空。

装配式钢结构中桁架钢筋混凝土叠合板安装施工工法装配式钢结构中桁架钢筋混凝土叠合板安装施工工法一、前言装配式钢结构是目前广泛应用于建筑领域的一种结构形式，其具有施工速度快、质量可控、环保等优点。

而在装配式钢结构中，桁架钢筋混凝土叠合板是一种重要的构件，其安装施工工法对整个结构的稳定性和安全性具有重要影响。

本文将介绍一种适用于装配式钢结构中桁架钢筋混凝土叠合板的安装施工工法。

二、工法特点该工法具有以下几个特点：1. 施工快速高效：采用预制构件和装配式施工方式，可以大大提高施工效率。

2. 质量可控：工厂化生产的叠合板保证了质量的一致性和可控性。

3. 施工工艺简单：施工工艺简单易于掌握，在实际施工中能够提高施工工人的操作效率。

4. 结构稳定性好：桁架钢筋混凝土叠合板的横纵向连接紧密，提高了整体结构的刚度和稳定性。

三、适应范围该工法适用于各种装配式钢结构中桁架钢筋混凝土叠合板的安装，包括工业厂房、商业建筑、体育馆等。

四、工艺原理该工法的施工工艺原理主要包括以下几点：1. 打好地基：确保叠合板安装的稳定性和结构的承载能力。

2. 安装垂直支撑：为叠合板的安装提供支撑和保证垂直度。

3.顶层安装：从顶层开始安装叠合板，依次向下进行，确保各层之间的连接紧密。

4. 钢筋连接：通过焊接和螺栓连接，使叠合板与其他构件的连接牢固可靠。

5. 混凝土浇筑：每安装一层叠合板后，进行混凝土浇筑，保持施工连续性和一致性。

五、施工工艺施工工艺主要包括以下几个阶段：1. 地基处理：进行地基平整、夯实等处理，确保地基的承载能力和稳定性。

2. 垂直支撑安装：根据设计要求安装垂直支撑，并进行调整和固定，保证支撑的垂直度。

3. 顶层叠合板安装：从顶层开始，将叠合板按照设计要求进行安装，确保各层之间的连接紧密。

4. 钢筋连接：根据设计要求，对叠合板进行钢筋连接，使用焊接或螺栓连接，使连接牢固可靠。

5. 混凝土浇筑：每安装一层叠合板后，进行混凝土浇筑，保持施工连续性和一致性。
