钢筋桁架混凝土叠合板中桁架钢筋的布置

桁架钢筋混凝土叠合板施工工艺山东天齐置业集团股份有限公司用品质打造建筑行业第一品牌！用品质打造建筑行业第一品牌！桁架钢筋混凝土叠合板施工工艺——叠合板生产工艺钢模清理涂刷脱模剂钢筋网片加工桁架钢筋加工钢筋绑扎及线盒预留混凝土浇筑叠合层拉毛处理蒸养窑养护成品堆放山东天齐置业集团股份有限公司用品质打造建筑行业第一品牌！桁架钢筋混凝土叠合板施工工艺——桁架板进场检验隐蔽验收记录砼强度试压报告出厂质量验收表构件外观质量检查构件型号核验构件钢筋检查产品出厂合格证桁架高度、厚度检查构件预留洞口、外形尺寸检查山东天齐置业集团股份有限公司桁架钢筋混凝土叠合板施工工艺——桁架板堆放及吊装堆放：桁架板分别放置在各楼材料堆放区，板四角边缘向内500mm处设置方木后再放置桁架板，各层方木需在同一轴线上，堆放不得超过6层。

吊装记录桁架板堆放（换照片）吊具桁架板吊运吊装：桁架板采用定型化吊具进行吊装，材料堆放区及作业层各1名信号工配合吊装作业。

作业层由6人组成的安装小组调整桁架板方向及位置，在距离支点100mm时调整对位后缓慢落下，保持各边进梁或墙内15mm，满足质量要求。

桁架板安装预留洞口位置准确吊装完成山东天齐置业集团股份有限公司用品质打造建筑行业第一品牌！用品质打造建筑行业第一品牌！桁架钢筋混凝土叠合板施工工艺——叠合层施工工艺梁邦、板带粘贴海绵条梁邦、墙板加固到位桁架板安装到位现浇板带支撑措施梁底钢筋绑扎安装线管敷设板上皮钢筋绑扎完成混凝土浇筑山东天齐置业集团股份有限公司用品质打造建筑行业第一品牌！桁架钢筋混凝土叠合板施工工艺——桁架板常见问题处理1、桁架板进场出现破损、断2、高温蒸养导致个别板底出现锈3、桁架板与剪力墙交接处阴角4、现浇板带与桁架板交接裂、板底裂纹、预留洞口位置蚀的，安排专人除锈清理。

粘贴海绵条并通线调整加固，处进行弹线清理。

不准确的予以退场处理。

防止跑浆。

山东天齐置业集团股份有限公司用品质打造建筑行业第一品牌！桁架钢筋混凝土叠合板施工工艺——桁架板相关规范标准山东天齐置业集团股份有限公司桁架钢筋混凝土叠合板施工工艺——桁架板相关规范标准山东天齐置业集团股份有限公司用品质打造建筑行业第一品牌！。

钢筋桁架叠合板施工方案1. 引言钢筋桁架叠合板作为现代建筑领域的一种新型施工技术，具有强度高、刚度大、使用寿命长等优点，在大跨度建筑的施工中得到了广泛应用。

本文将介绍钢筋桁架叠合板的施工方案，包括施工准备、施工步骤和施工要点等内容。

2. 施工准备在施工钢筋桁架叠合板之前，需要进行相关准备工作，以保障施工的顺利进行。

2.1 材料准备首先，需要准备所需的材料，包括钢筋、混凝土和连接件等。

在选择材料时，应注意其质量和规格是否符合要求，以确保施工过程中的安全性和质量。

2.2 设备准备在施工过程中，还需要准备相关设备，如起重机械、模板和工具等。

这些设备的选择和准备应根据具体的施工条件进行，以保证施工的高效性和安全性。

2.3 施工人员培训在施工之前，还需要对施工人员进行相应的培训，使其熟悉钢筋桁架叠合板的施工技术和安全操作规程，提高施工人员的技术水平和安全意识。

3. 施工步骤3.1 基础准备在进行钢筋桁架叠合板施工之前，首先需要进行基础准备工作。

包括清理基础表面、测量基础尺寸和埋设桥墩等。

3.2 桁架安装桁架安装是钢筋桁架叠合板施工的重要环节。

在安装过程中，应先进行桁架节点连接，然后逐段安装桁架。

在安装过程中，还需要注意桁架的垂直度和水平度，以确保桁架的稳定性和整体质量。

3.3 钢筋布置在桁架安装完成后，需要进行钢筋布置。

根据设计要求，在桁架上设置纵横向的钢筋，并采取合适的连接方式固定钢筋。

在布置钢筋过程中，还需要注意钢筋的设置位置和间距，以满足叠合板的受力要求。

3.4 浇筑混凝土在钢筋布置完成后，可进行混凝土的浇筑。

在浇筑过程中，应注意混凝土的均匀性和密实度，以确保叠合板的整体强度和性能。

同时，还需注意混凝土的浇筑速度和浇筑温度，以控制混凝土的凝固过程。

4. 施工要点4.1 施工质量控制在钢筋桁架叠合板施工过程中，应严格控制施工质量，包括材料质量、施工工艺和工作环境等方面的控制。

通过严格把关，可以保证叠合板的安全性和使用寿命。

桁架钢筋混凝土叠合板详解在现代建筑领域，桁架钢筋混凝土叠合板作为一种新型的建筑结构构件，正逐渐受到广泛的关注和应用。

它结合了预制和现浇的优点，不仅提高了施工效率，还保证了结构的稳定性和安全性。

接下来，让我们深入了解一下桁架钢筋混凝土叠合板的方方面面。

首先，我们来看看什么是桁架钢筋混凝土叠合板。

简单来说，它是由预制部分和现浇部分组成的。

预制部分通常在工厂中生产，包含底部的混凝土薄板和预先布置好的桁架钢筋。

现浇部分则在施工现场浇筑，与预制部分形成一个整体。

这种叠合板的优势十分明显。

其一，它能够大大缩短施工周期。

由于预制部分在工厂中提前制作完成，到现场后只需进行简单的安装和现浇作业，减少了现场施工的时间。

其二，提高了施工质量的稳定性。

工厂化的生产环境能够更好地控制预制部分的质量，减少了现场施工中可能出现的质量波动。

其三，桁架钢筋的设置增强了叠合板的整体性能，提高了其承载能力和抗裂性能。

在生产制作方面，桁架钢筋混凝土叠合板的预制部分需要经过严格的工艺流程。

首先，要准备好模具，确保模具的尺寸和精度符合设计要求。

然后，铺设钢筋，其中桁架钢筋的布置位置和间距都需要精确控制，以保证叠合板的受力性能。

接着，浇筑混凝土，并进行振捣和养护，确保混凝土达到足够的强度。

在运输和安装过程中，也有一些需要注意的地方。

运输时要采取适当的固定和防护措施，避免预制部分在运输过程中受损。

安装时，要保证预制部分的位置准确，与支撑结构连接牢固。

同时，要注意保护好预制部分的边缘和表面，防止磕碰和损坏。

再来看看现浇部分的施工。

在浇筑前，需要对预制部分的表面进行清理和处理，确保新旧混凝土能够良好结合。

浇筑时，要控制好混凝土的配合比和坍落度，保证混凝土的质量。

浇筑完成后，要进行及时的振捣和养护，避免出现裂缝等质量问题。

从设计角度来看，桁架钢筋混凝土叠合板的设计需要考虑多个因素。

比如，要根据建筑物的使用功能和荷载要求，确定叠合板的厚度和配筋。

还要考虑预制部分和现浇部分的连接方式，以及叠合板与周边结构的协同工作性能。

目次1范围 (1)2规范性引用文件 (1)3术语和定义 (1)4 符号 (2)5 材料 (2)6 结构设计 (4)7 生产运输 (10)8 施工与质量验收 (14)附录A（规范性）钢筋桁架质量检验方法 (19)附录B（规范性）钢筋桁架力学性能试件及测试方法 (20)附录C（规范性）桁架预制板短暂工况验算 (22)钢筋桁架混凝土叠合楼板技术规程1 范围本文件规定钢筋桁架混凝土叠合板应用的技术要求，做到安全适用、技术先进、经济合理、保证工程质量。

本文件适用于湖北省民用建筑中钢筋桁架混凝土叠合板的设计、制作、施工及验收。

钢筋桁架混凝土叠合板的设计、制作、施工及验收除应符合本文件外，尚应符合现行国家、行业及地方有关标准的规定。

2 规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。

其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 228.1 金属材料拉伸试验第1部分：室温试验方法GB/T 232 金属材料弯曲试验方法GB 50010-2010 混凝土结构设计规范GB 50017 钢结构设计规范GB 50026 工程测量规范GB 50068 建筑结构可靠性设计统一标准GB 50204 混凝土结构工程施工质量验收规范GB 50666 混凝土结构工程施工规范GB/T 51231 装配式混凝土建筑技术标准JGJ 1 装配式混凝土结构技术规程JGJ 18 钢筋焊接及验收规程JGJ 33 建筑机械使用安全技术规程JGJ 55 普通混凝土配合比设计规程JGJ/T 70 建筑砂浆基本性能试验方法标准JGJ 95 冷轧带肋钢筋混凝土结构技术规程JGJ 114 钢筋焊接网混凝土结构技术规程3 术语和定义下列术语和定义适用于本文件。

钢筋桁架混凝土叠合板 composite slab with steel-bar truss下部采用钢筋桁架预制混凝土板、上部采用现场后浇混凝土形成的叠合板，用于楼板，屋面板。

桁架钢筋混凝土叠合板设计要点叠合板及现浇板使用范围（1）《装标》5.5.2条规定高层装配整体式砼结构中，楼盖应符合下列规定:①结构转换层和作为上部结构嵌固部位的楼层宜采用现浇楼盖;②屋面层和平面受力复杂的楼层宜采用现浇楼盖，当采用叠合楼盖时，楼板的后浇混凝土叠合层厚度不应小于100mm，且后浇层内应采用双向通长配筋，钢筋直径不宜小于8mn，间宜大于加200mm。

（2）行业标准《装规》6.6.1条规定：装配整体式结构的楼盖宜采用叠合楼盖。

结构转换层、平面复杂或开洞较大的楼层、作为上都结构嵌固部位的地下室楼层宜采用现浇楼盖。

（3）一般采用现浇楼盖的部位：①通过管线较多的楼板，如电梯间、前室。

②局部下沉的不规则楼板，如卫生间。

③规范规定的其他应（宜）采用现浇楼板的部位，如筒体结构楼盖外角宜采用现浇楼板。

④卫生间考虑防水及预留预埋较多，在装配率计算允许的情况下尽量采用现浇楼板，若采用叠合板最好为一整块叠合板。

叠合楼板设计内容及规范要求1 《装配式混凝土结构技术规程》JGJ 1-20146.6.2 叠合板应按《混凝土结构设计规范》设计，并应符合下列规定：①叠合板的预制板厚度不宜小于60mm，后浇混凝土叠合层厚度不应小于60mm；（注：叠合板图集中现浇层最小为70mm，便于电气管线施工）。

②当叠合板的预制板采用空心板时，板端空腔应封堵；③跨度大于3m的叠合板，宜采用桁架钢筋混凝土叠合板；④跨度大于6m的叠合板，宜采用预应力混凝土预制板；⑤板厚大于180mm的叠合板，宜采用混凝土空心板。

6.5.5 预制构件与后浇混凝土、灌浆料、坐浆材料的结合面应设置粗糙面、键槽，并应符合下列下列规定：1预制板与后浇混凝土叠合层之间的结合面应设置粗糙面。

粗糙面的面积不宜小于结合面的80%。

2 叠合板设计内容①板厚的选取。

预制底板通常取60mm；叠合层厚度：按国标图集及山东省图集取70mm、80mm、90mm、100mm，其中100mm用于屋面等部位，对于住宅阳台等无管线部位后浇层可取为60mm。

桁架钢筋混凝土叠合板关键设计要点桁架钢筋混凝土叠合板是一种结构材料，它将混凝土和钢筋混合使用，从而产生了一种具有较高强度和刚度的复合材料。

其应用范围广泛，可用于建筑物的墙体、屋顶和地板等部位的承载结构，也可用于桥梁、隧道等大型跨度结构的建设。

在使用桁架钢筋混凝土叠合板的过程中，应注意以下关键设计要点。

一、悬挂方法的设计在悬挂桁架钢筋混凝土叠合板时，应设计合理的悬挂方法。

通常采用吊装钢丝绳进行悬挂，悬挂点一般在板内跨中处，钢丝绳的数量和直径应根据板的长宽比、板重和吊装高度等因素进行合理的选择。

二、板的厚度设计桁架钢筋混凝土叠合板的厚度应根据使用情况和承载要求进行设计。

板的厚度过小，会影响其强度和刚度，从而影响使用效果；板的厚度过大，则会增加成本和自重，降低使用效果。

应根据建设实际情况和设计要求进行合理选择。

三、桁架的形状和尺寸设计桁架的形状和尺寸设计也是桁架钢筋混凝土叠合板中的一个关键设计要点。

桁架的形状和尺寸应根据受力要求、搭接方式和制作要求等进行合理选择。

通常采用管截面或槽钢截面的钢材作为桁架的材料，桁架的搭接方式有单向和双向搭接两种。

四、叠合板的连接设计叠合板的连接设计也是桁架钢筋混凝土叠合板中的一个关键设计要点。

连接方式应根据桁架的形状和尺寸、板的厚度和受力要求等进行合理选择。

常用的连接方式有焊接、螺栓连接和盲铆接等。

五、板的防水、防火和隔热设计桁架钢筋混凝土叠合板在使用中还需要进行防水、防火和隔热设计。

防水设计应采用适当的防水材料，如EPDM胶膜、SBS卷材等；防火设计应根据不同的场所和要求，采用适当的防火材料和方案；隔热设计可采用聚苯板、玻璃棉、岩棉等材料进行隔热处理。

综上所述，桁架钢筋混凝土叠合板的关键设计要点涉及到悬挂方法、板的厚度、桁架的形状和尺寸、叠合板的连接方式以及防水、防火和隔热等诸多方面。

应根据实际情况和设计要求进行合理的选择和决策，以确保其使用效果和安全性。

桁架钢筋混凝土叠合板叠合板方案三、叠合楼板施工方案1、编制依据本工程建筑、结构设计图纸《桁架钢筋混凝土叠合板（60mm厚底板）》JGJ 1-2014《桁架钢筋混凝土叠合板》技术条件《装配式混凝土结构技术规程》 JGJ 1-2014《钢筋焊接网混凝土结构技术规程》JGJ 114-2014《混凝土结构工程施工质量验收规范》 GB 50204-2002（2010年版）《建筑结构荷载规范》 GB 50009-2012《混凝土结构设计规范》 GB 50010-2010《混凝土结构工程施工规范》 GB 50666-20112、桁架钢筋混凝土叠合板技术及特点传统生产方式由于资源消耗大，人力资源短缺，开始制约行业的发展。

住宅产业化，是用现代科学技术对传统住宅产业进行全面、系统的改造，通过优化资源配置，降低资源消耗，提高住宅的工程质量、功能质量和环境质量，提高住宅建筑劳动生产率水平，以实现住宅建筑可持续发展。

叠合板施工工艺作为新兴的绿色环保节能型建筑新技术，符合产业化发展潮流，必将成为住宅产业化一个重要发展方向。

叠合板施工可以实现“部件生产工厂化，现场施工装配化”，具有以下显著特点：（1）与现浇板相比，结构施工质量明显提高，楼板抗裂性能大大提高；板底平整度好，减少湿作业量。

（2）施工安全有效提高。

采用叠合楼板使模板使用量大量减少，降低了模板安装和拆除过程中的安全风险，减少了安全管理难度。

不需模板，板下支撑间距可加大为1.8~2.5米，周转材料总可节约80%以上；操作简易，质量更易控制，安全可靠性更高。

（3）施工周期明显减短。

叠合板施工周期可以提高至每层5天，快于传统现浇体系单层施工周期，施工安装方便、快捷，可节约工期30%左右；（4）施工难度大幅降低，叠合板结构体系采用机械化吊装施工，大幅降低施工人员工作强度。

大量水电管线、预留洞口在工厂埋设，避免了传统结构水电安装施工可能出现的二次开孔、开槽及其不当可能出现的质量问题，支撑钢管大幅减少，较大的支撑间隙给施工人员提供了更大的操作空间。

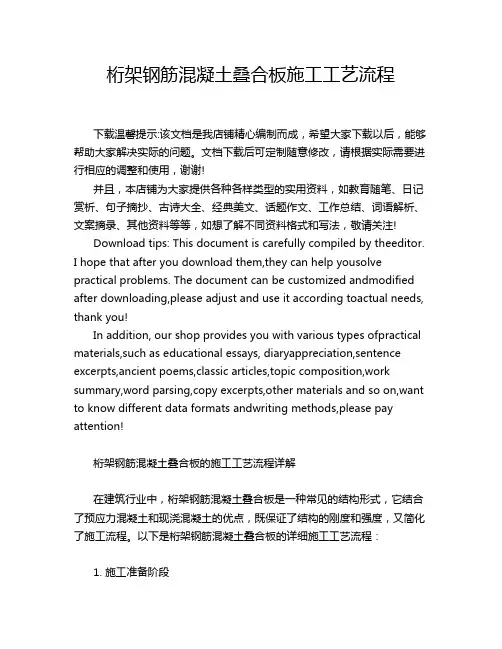

桁架钢筋混凝土叠合板施工工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!桁架钢筋混凝土叠合板的施工工艺流程详解在建筑行业中，桁架钢筋混凝土叠合板是一种常见的结构形式，它结合了预应力混凝土和现浇混凝土的优点，既保证了结构的刚度和强度，又简化了施工流程。

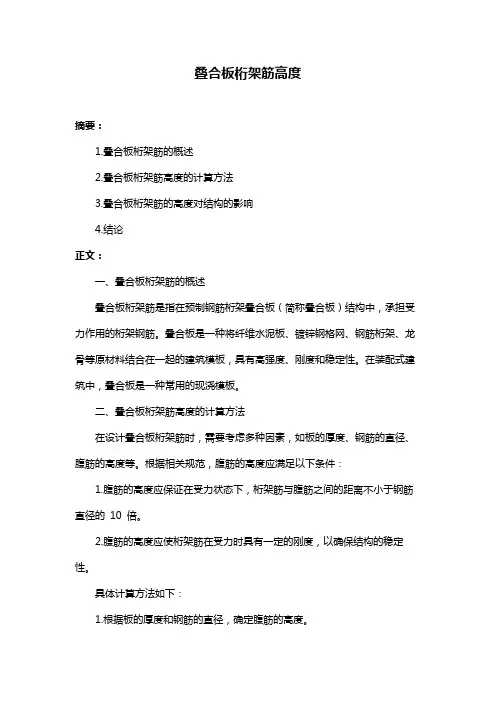

叠合板桁架筋高度摘要：1.叠合板桁架筋的概述2.叠合板桁架筋高度的计算方法3.叠合板桁架筋的高度对结构的影响4.结论正文：一、叠合板桁架筋的概述叠合板桁架筋是指在预制钢筋桁架叠合板（简称叠合板）结构中，承担受力作用的桁架钢筋。

叠合板是一种将纤维水泥板、镀锌钢格网、钢筋桁架、龙骨等原材料结合在一起的建筑模板，具有高强度、刚度和稳定性。

在装配式建筑中，叠合板是一种常用的现浇模板。

二、叠合板桁架筋高度的计算方法在设计叠合板桁架筋时，需要考虑多种因素，如板的厚度、钢筋的直径、腹筋的高度等。

根据相关规范，腹筋的高度应满足以下条件：1.腹筋的高度应保证在受力状态下，桁架筋与腹筋之间的距离不小于钢筋直径的10 倍。

2.腹筋的高度应使桁架筋在受力时具有一定的刚度，以确保结构的稳定性。

具体计算方法如下：1.根据板的厚度和钢筋的直径，确定腹筋的高度。

2.计算桁架筋与腹筋之间的距离，确保满足规范要求。

3.结合结构的受力特点，调整腹筋的高度，以保证桁架筋具有一定的刚度。

三、叠合板桁架筋的高度对结构的影响叠合板桁架筋的高度对结构的稳定性和承载力具有重要影响。

如果腹筋的高度过低，可能导致桁架筋在受力时产生过大的挠度，影响结构的稳定性；如果腹筋的高度过高，可能使结构的承载力降低，影响其使用效果。

因此，在设计叠合板桁架筋时，应综合考虑多种因素，合理确定腹筋的高度，以确保结构的稳定性和承载力。

四、结论预制钢筋桁架叠合板是一种高强度、刚度和稳定性的建筑模板，在装配式建筑中得到广泛应用。

在设计叠合板桁架筋时，应根据规范要求，合理确定腹筋的高度，以保证结构的稳定性和承载力。

简述叠合板桁架筋间距设置标准
桁架叠合板可采用长线法生产或流水台模生产，根据桁架叠合板的线上动作数，按照不同生产方式的工位布局、配置人数分析两种生产方式的生产效率。

桁架筋的布置要求距离板边不应大于0.3m，间距不宜大于0.6m。

因此桁架叠合板的非受力边接近或等于1.2m、1.8m和2.4m时，桁架布置越经济。

《混凝土结构设计规范》中对叠合板受力钢筋要求：当采用强度等级400MPa和500MPa的钢筋时，最小配筋百分比应允许采用0.15和45ft/f y中的较大值。

因此合理选用受力钢筋的直径和配筋间距可适当降低含钢量。

以上就是简述叠合板桁架筋间距设置标准。

叠合板桁架筋的布置原则1. 简介叠合板桁架筋是一种常用于建筑结构中的构件，用于加强和稳定叠合板桁架的刚度和强度。

在进行叠合板桁架筋的布置时，需要考虑多种因素，如受力要求、结构形式、材料性能等。

本文将详细介绍叠合板桁架筋的布置原则，以及其中涉及到的关键要点。

2. 受力要求叠合板桁架筋的布置应满足以下受力要求： - 承受桁架结构的重力荷载、水平荷载和竖向荷载； - 承受外部环境和自然灾害引起的荷载，如风荷载、地震荷载等；- 保证桁架结构的稳定性和整体刚度。

3. 布置原则3.1 布置密度叠合板桁架筋的布置密度应根据受力要求和结构形式进行合理选择。

一般来说，布置密度越高，桁架结构的刚度和强度越大。

但过高的布置密度会增加施工难度和成本，因此需要在满足受力要求的前提下进行合理的布置密度选择。

3.2 布置方式叠合板桁架筋的布置方式有多种，常见的有平行布置、交叉布置和环形布置等。

具体选择哪种布置方式应根据结构形式和受力要求进行合理选择。

例如，在承受水平荷载较大的情况下，交叉布置可以增加结构的刚度和强度；而在承受竖向荷载较大的情况下，环形布置可以增加结构的稳定性。

3.3 布置位置叠合板桁架筋的布置位置应根据受力要求和结构形式进行合理选择。

一般来说，桁架筋应布置在结构的受力集中区域，以增加结构的刚度和强度。

同时，还需要考虑布置位置对结构整体性能的影响，如对结构的整体稳定性和变形控制的影响。

3.4 材料选择叠合板桁架筋的材料选择应根据受力要求和结构形式进行合理选择。

常用的材料包括钢筋、钢管等。

在选择材料时，需要考虑材料的强度、刚度、耐久性等性能指标，以满足受力要求和结构设计的要求。

4. 布置注意事项4.1 连接方式叠合板桁架筋的连接方式应满足结构的受力要求和施工的要求。

常见的连接方式有焊接、螺栓连接等。

在选择连接方式时，需要考虑连接的刚度、强度、可靠性等因素，以保证连接的稳定性和安全性。

4.2 防腐措施叠合板桁架筋在户外环境中容易受到腐蚀的影响，因此需要采取相应的防腐措施，延长桁架筋的使用寿命。

叠合板桁架筋的作用
叠合板桁架筋是一种结构骨架的组成元素，具有承载荷载、传递力量
的作用。

通过在叠合板桁架内部布置筋杆，可以增加桁架的刚度和强度，保证结构的稳定性和安全性。

作用一：增加桁架的承载能力
在叠合板桁架内部设置筋杆可以有效地增加桁架的承载能力。

筋杆的
主要作用是承受拉力或压力，分担受力构件的荷载，防止桁架因承受
荷载过大而发生变形和破坏。

同时，筋杆还能将荷载传递到桁架的其
他构件上，增强整个结构的承载能力。

作用二：提高桁架的刚度和强度
叠合板桁架是由多个构件组成，构件之间的连接处极易发生变形和松动，从而影响整个桁架的稳定性。

设置筋杆可以有效地解决这个问题，增加桁架的刚度和强度，保证结构的稳定性和安全性。

筋杆的拉力或
压力作用可以限制桁架的变形范围，使其在承受荷载时保持稳定。

作用三：提高桁架的耐久性和适用性
在实际工程中，桁架的使用寿命和适用性是非常重要的考虑因素。

设
置筋杆可以提高桁架的耐久性和适用性，防止桁架在使用过程中发生损坏和变形。

此外，筋杆的设置还可以使桁架更加灵活，方便进行结构变形和修缮，提高整个结构在使用过程中的可靠性和经济性。

总之，在叠合板桁架的设计和使用过程中，筋杆是一种非常重要的构件，有着不可替代的作用。

通过合理的筋杆布置，可以提高桁架的承载能力、刚度和强度，保证结构的稳定性和安全性。

同时，筋杆的设置还可以提高桁架的耐久性和适用性，为实际工程的使用和维护带来重要的帮助。

浅谈混凝土钢筋桁架叠合楼板的设计应用主要介绍钢筋桁架叠合楼板常见设计方式，连接节点，注意事项。

标签：装配整体式混凝土结构;楼盖设计;叠合楼板伴随着国家大力推进生态文明建设，精益建造企业转型升级，劳动力转型升级;装配式建筑实施“五化一体”的全产业链运营模式，能达到高质高效建造和节能环保的目的，是建筑工业化的必然发展方向。

混凝土钢筋桁架叠合楼板作为装配式建筑的一个常见元素，在实际工程中节点连接及构造做法种类繁多，对其受力特性、拼缝质量及生产施工便捷性等问题常常困扰设计人员;本文根据作者多年的工程经验，探讨混凝土钢筋桁架叠合楼板在设计阶段的应用及生产施工过程应注意的问题。

1、钢筋桁架叠合楼板的技术要求1.1 钢筋桁架叠合楼板应用规定[1]高层装配整体式混凝土结构中，楼盖应符合下列规定：（1）装配整体式结构的楼盖宜采用叠合楼盖，结构转换层、作为上部结构嵌固部位的楼层宜采用现浇楼盖。

（2）屋面层和平面受力复杂或开洞较大的楼层宜采用现浇楼盖，当采用叠合楼盖时，楼板的后浇混凝土叠合层厚度不应小于100mm，且后浇层内应采用双向通长配筋，钢筋直径不宜小于8mm，间距不宜大于200mm 。

实际项目中除上述规定外，一般采用现浇楼盖的部位为：通过管线较多的楼板，如电梯间、前室;局部下沉的不规则楼板（如卫生间）。

1.2 钢筋桁架叠合楼板受力规定[2]（1）钢筋桁架预制板混凝土强度等级不宜低于C30。

（2）叠合板的预制板厚度不宜小于60mm，后浇混凝土叠合层厚度不应小于60mm ，通常考虑桁架钢筋内部走管及支座面筋的要求，后浇混凝土叠合层的厚度不小于70mm。

跨度大于3m 且小于6m的叠合板，宜采用钢筋混凝土析架筋叠合板。

（3）叠合楼板的平面内抗剪、抗拉和抗弯设计验算可按常规现浇楼板进行设计。

（4）钢筋桁架叠合楼板可根据接缝构造、支座、长宽比按单向板或双向板设计。

a.当预制板之间采用分离式接缝时，宜按单向板设计，计算中应注意楼板导荷方式及支座条件的修改，此时预制底板板端支座处受力钢筋宜伸入支座，板侧支座处受力钢筋考虑生产施工的便捷性，可不伸入支座，但为保证楼面的整体性和连续性，应在未出筋支座处附加钢筋。
