今天给大家介绍下钢筋桁架叠合板，钢筋桁架叠合板在这里先简称叠合板。

叠板的内侧设有槽增强粘接度，连接部件由龙骨钢筋桁架焊接而成，混凝土浇筑时，它的连接部件与钢筋和混凝土融为一体，具有更加粘接牢固的效果。

模板外侧的砂磨面平整美观，不需要砂浆分离。

适用于现浇顶、现浇墙体等需要混凝土现浇成形的平面建筑结构。

板的常规尺寸：长2.44米，宽1.22米。

厚度有12 毫米和15毫米两种，规格尺寸可根据其设计图纸、甲方要求及具体施工要求等进行定制，定做的尺寸大小不超过常规尺寸。

叠合板施工时不需支模，施工方便快捷，工期短，效率高，节省人工。

其预制层在工厂制造，机械化程度高，能保证良好的养护效果。

与全预制板相比，其运输和吊装也具有良好的优势，保证了经济性和适用性。

建造阶段采用叠合板作为浇筑混凝土的模板，模板的强度和刚度由钢筋焊接在一起的桁架支撑。

钢筋桁架是在使用阶段对混凝土楼板进行配筋，以承受使用荷载。

因此，叠板不仅具有压型钢板和非组合地板施工速度快的优点，而且具有现浇地板整体刚性大、抗震性能好的优点，使用和发展前景很广阔。

该模板主要用于取代传统的铝、铁、钢、木模板，广泛应用于楼板现浇顶、地下室后浇带、地基、挡土墙、墙体等需要混凝土现浇成型的领域。

适用场所：隧道、地下通道、学校、医院、酒店、工厂、车站、图书馆、住宅、民居、商业大楼、仓库、地下停车场、桥梁结构等多种建筑现场。

本文由唐山瑞尔法叠合板公司编辑提供，未经允许禁止转载！。

钢筋桁架混凝土叠合板中桁架钢筋的布置
钢筋桁架混凝土叠合板是一种常用的建筑结构材料，它具有较高的强度和刚度。

在混凝土叠合板中，桁架钢筋的布置起着至关重要的作用，直接影响到板的承载能力和使用性能。

桁架钢筋的布置需要考虑以下几个方面：钢筋的数量、间距和布置形式。

钢筋的数量应根据板的受力情况和设计要求确定。

一般来说，桁架钢筋的数量越多，板的承载能力越高。

但是，过多的钢筋会增加施工难度和成本，因此需要根据实际情况进行合理的设计。

桁架钢筋的间距也需要根据板的受力情况确定。

一般来说，桁架钢筋的间距越小，板的刚度越高。

但是，过小的间距会增加施工难度和钢筋消耗量，因此需要在保证刚度的前提下，尽量减小间距。

桁架钢筋的布置形式也需要根据板的受力情况确定。

常见的布置形式有平行布置和交叉布置两种。

平行布置适用于板的受力均匀的情况，可以有效地提高板的承载能力。

交叉布置适用于板的受力不均匀的情况，可以提高板的整体刚度和抗弯能力。

在实际施工中，桁架钢筋的布置需要根据具体情况进行调整和优化。

可以根据板的受力分析和计算结果，选择合适的桁架钢筋布置方案。

同时，还需要考虑施工工艺和经济性，确保施工的可行性和经济效
益。

钢筋桁架混凝土叠合板中桁架钢筋的布置是一项关键工作，直接影响到板的承载能力和使用性能。

合理的布置方案可以提高板的刚度和抗弯能力，同时还需要考虑施工工艺和经济性。

因此，在设计和施工过程中，需要充分考虑各种因素，选择合适的桁架钢筋布置方案，确保叠合板的质量和安全性。

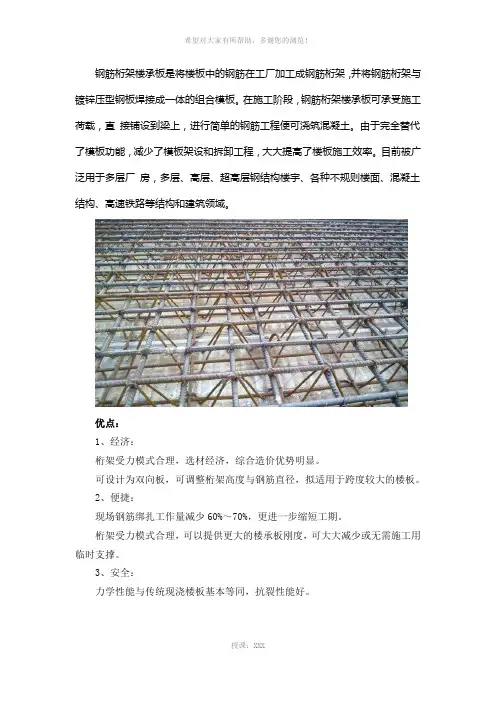

钢筋桁架楼承板是将楼板中的钢筋在工厂加工成钢筋桁架，并将钢筋桁架与镀锌压型钢板焊接成一体的组合模板。

在施工阶段，钢筋桁架楼承板可承受施工荷载，直接铺设到梁上，进行简单的钢筋工程便可浇筑混凝土。

由于完全替代了模板功能，减少了模板架设和拆卸工程，大大提高了楼板施工效率。

目前被广泛用于多层厂房，多层、高层、超高层钢结构楼宇、各种不规则楼面、混凝土结构、高速铁路等结构和建筑领域。

优点：
1、经济：
桁架受力模式合理，选材经济，综合造价优势明显。

可设计为双向板，可调整桁架高度与钢筋直径，拟适用于跨度较大的楼板。

2、便捷：
现场钢筋绑扎工作量减少60%～70%，更进一步缩短工期。

桁架受力模式合理，可以提供更大的楼承板刚度，可大大减少或无需施工用临时支撑。

3、安全：
力学性能与传统现浇楼板基本等同，抗裂性能好。

耐火性能与传统现浇楼板相当，优于压型钢板组合楼板。

底模不参与使用阶段受力，不需考虑防火、防腐问题。

4、可靠：
钢筋排列均匀，上下层钢筋间距及混凝土保护层厚度有可靠保证。

楼板的双向刚度相近，有利于建筑物抗震栓钉焊接质量更容易保证。

产品构成
钢筋桁架楼承板由上弦钢筋、下弦钢筋、腹杆钢筋、底模、支座钢筋构成。

产品型号
A型和B型是目前主推的.钢筋桁架楼承板产品两大类型，A型产品宽度为590mm，B型产品宽度为600mm，两大类型产品的具体型号、尺寸和截面系数等参数，请详见下表。

（注：可编辑下载，若有不当之处，请指正，谢谢!）。

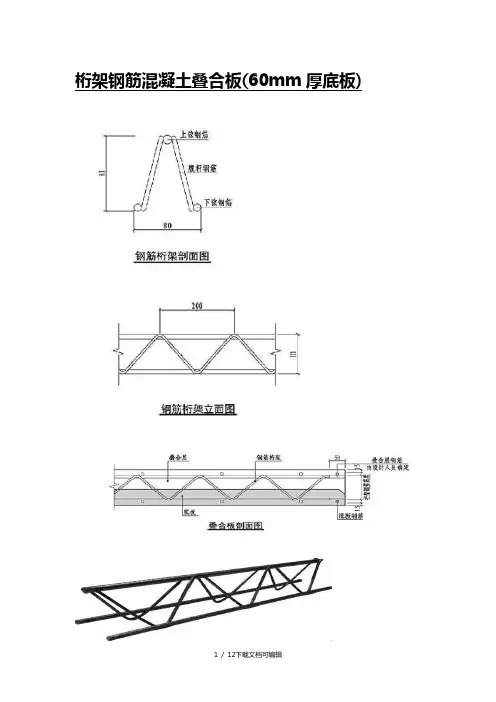

桁架钢筋混凝土叠合板(60mm厚底板)适用范围：、1、适用于环境类别为1级，屋面叠合板用底板（不适用于阳台、厨房、卫生间）2、本图集适用于非抗震设计或者抗震设防烈度在6~8度抗震设计的剪力墙结构；3、本图集适用于剪力墙厚度200mm，其他墙厚可以参考使用。

材料要求：1、底板混凝土强度等级C302、底板钢筋及钢筋桁架的上弦、下弦钢筋采用HRB400钢筋，钢筋桁架腹板钢筋采用HPB300钢筋叠合板规格及编号：1、底板厚度为60mm，后浇混凝土叠合层厚度为70mm、80mm、90mm 三种。

2、底板的标志宽度、标志跨度（mm）表1~表4表1双向板底板宽度表2双向板底板跨度表3单向板底板宽度表4单向板底板跨度双向叠合板编号：DBSA-BC-EeFf-GHDBS双向受力叠合板用底板，A：拼装位置1是边板，2是中板。

B：底板厚度cm。

C：后浇混凝土叠合层厚度cm。

Ee：底板标志跨度dm。

Ff：底板标志宽度dm。

G：底板跨度方向配筋代号。

H：底板宽度方向配筋代号。

表5底板跨度、宽度方向钢筋代号组合表例DBS1-67-3620-31。

双向受力叠合板用底板，拼装位置底板，底板厚度60mm，叠合层厚度70mm，底板标志跨度3600mm，底板标志宽度2000mm，底板跨度方向配筋¢10@200，底板宽度方向配筋¢8@200。

单向叠合板编号：DBD BC-EeFf-GDBD单向受力叠合板用底板B：底板厚度cm。

C后浇混凝土叠合层厚度cm。

Ee：底板标志跨度dm。

Ff：底板标志宽度dm。

G：底板跨度方向配筋代号表6单向叠合板用底板钢筋代号表例DBD67-3620-2 单向受力叠合板用底板，底板厚度60mm，后浇混凝土叠合层厚度70mm，底板标志跨度3600mm，底板标志宽度2000mm，底板跨度方向配筋¢8@150，分布钢筋为¢6@200钢筋桁架规格及代号：表7钢筋桁架规格及代号公称是汉语词语，是指统一公认的称呼，机器性能、图纸尺寸等的规格或标准，也可指产品合乎法规的准确公正的名称标识。

桁架叠合板内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）适用范围：、1、适用于环境类别为1级，屋面叠合板用底板（不适用于阳台、厨房、卫生间）2、本图集适用于非抗震设计或者抗震设防烈度在6~8度抗震设计的剪力墙结构；3、本图集适用于剪力墙厚度200mm，其他墙厚可以参考使用。

材料要求：1、底板混凝土强度等级C302、底板钢筋及钢筋桁架的上弦、下弦钢筋采用HRB400钢筋，钢筋桁架腹板钢筋采用HPB300钢筋叠合板规格及编号：1、底板厚度为60mm，后浇混凝土叠合层厚度为70mm、80mm、90mm三种。

2、底板的标志宽度、标志跨度（mm）表1~表4表1双向板底板宽度表2双向板底板跨度表3单向板底板宽度表4单向板底板跨度双向叠合板编号：DBSA-BC-EeFf-GHDBS双向受力叠合板用底板，A：拼装位置1是边板，2是中板。

B：底板厚度cm。

C：后浇混凝土叠合层厚度cm。

Ee：底板标志跨度dm。

Ff：底板标志宽度dm。

G：底板跨度方向配筋代号。

H：底板宽度方向配筋代号。

表5底板跨度、宽度方向钢筋代号组合表例DBS1-67-3620-31。

双向受力叠合板用底板，拼装位置底板，底板厚度60mm，叠合层厚度70mm，底板标志跨度3600mm，底板标志宽度2000mm，底板跨度方向配筋￠10@200，底板宽度方向配筋￠8@200。

单向叠合板编号：DBD BC-EeFf-GDBD单向受力叠合板用底板B：底板厚度cm。

C后浇混凝土叠合层厚度cm。

Ee：底板标志跨度dm。

Ff：底板标志宽度dm。

G：底板跨度方向配筋代号表6单向叠合板用底板钢筋代号表例DBD67-3620-2 单向受力叠合板用底板，底板厚度60mm，后浇混凝土叠合层厚度70mm，底板标志跨度3600mm，底板标志宽度2000mm，底板跨度方向配筋￠8@150，分布钢筋为￠6@200钢筋桁架规格及代号：表7钢筋桁架规格及代号公称是汉语词语，是指统一公认的称呼，机器性能、图纸尺寸等的规格或标准，也可指产品合乎法规的准确公正的名称标识。

桁架钢筋混凝土叠合板(60mm厚底板)适用范围：、1、适用于环境类别为1级，屋面叠合板用底板（不适用于阳台、厨房、卫生间）2、本图集适用于非抗震设计或者抗震设防烈度在6~8度抗震设计的剪力墙结构；3、本图集适用于剪力墙厚度200mm，其他墙厚可以参考使用。

材料要求：1、底板混凝土强度等级C302、底板钢筋及钢筋桁架的上弦、下弦钢筋采用HRB400钢筋，钢筋桁架腹板钢筋采用HPB300钢筋叠合板规格及编号：1、底板厚度为60mm，后浇混凝土叠合层厚度为70mm、80mm、90mm 三种。

2、底板的标志宽度、标志跨度（mm）表1~表4表1双向板底板宽度表2双向板底板跨度表3单向板底板宽度表4单向板底板跨度双向叠合板编号：DBSA-BC-EeFf-GHDBS双向受力叠合板用底板，A：拼装位置1是边板，2是中板。

B：底板厚度cm。

C：后浇混凝土叠合层厚度cm。

Ee：底板标志跨度dm。

Ff：底板标志宽度dm。

G：底板跨度方向配筋代号。

H：底板宽度方向配筋代号。

表5底板跨度、宽度方向钢筋代号组合表例DBS1-67-3620-31。

双向受力叠合板用底板，拼装位置底板，底板厚度60mm，叠合层厚度70mm，底板标志跨度3600mm，底板标志宽度2000mm，底板跨度方向配筋¢10@200，底板宽度方向配筋¢8@200。

单向叠合板编号：DBD BC-EeFf-GDBD单向受力叠合板用底板B：底板厚度cm。

C后浇混凝土叠合层厚度cm。

Ee：底板标志跨度dm。

Ff：底板标志宽度dm。

G：底板跨度方向配筋代号表6单向叠合板用底板钢筋代号表例DBD67-3620-2 单向受力叠合板用底板，底板厚度60mm，后浇混凝土叠合层厚度70mm，底板标志跨度3600mm，底板标志宽度2000mm，底板跨度方向配筋¢8@150，分布钢筋为¢6@200钢筋桁架规格及代号：表7钢筋桁架规格及代号公称是汉语词语，是指统一公认的称呼，机器性能、图纸尺寸等的规格或标准，也可指产品合乎法规的准确公正的名称标识。

钢筋桁架楼承板是将楼板中的钢筋在工厂加工成钢筋桁架，并将钢筋桁架与镀锌压型钢板焊接成一体的组合模板。

在施工阶段，钢筋桁架楼承板可承受施工荷载，直接铺设到梁上，进行简单的钢筋工程便可浇筑混凝土。

由于完全替代了模板功能，减少了模板架设和拆卸工程，大大提高了楼板施工效率。

目前被广泛用于多层厂房，多层、高层、超高层钢结构楼宇、各种不规则楼面、混凝土结构、高速铁路等结构和建筑领域。

优点：
1、经济：
桁架受力模式合理，选材经济，综合造价优势明显。

可设计为双向板，可调整桁架高度与钢筋直径，拟适用于跨度较大的楼板。

2、便捷：
现场钢筋绑扎工作量减少60%～70%，更进一步缩短工期。

桁架受力模式合理，可以提供更大的楼承板刚度，可大大减少或无需施工用临时支撑。

3、安全：
力学性能与传统现浇楼板基本等同，抗裂性能好。

耐火性能与传统现浇楼板相当，优于压型钢板组合楼板。

底模不参与使用阶段受力，不需考虑防火、防腐问题。

4、可靠：
钢筋排列均匀，上下层钢筋间距及混凝土保护层厚度有可靠保证。

楼板的双向刚度相近，有利于建筑物抗震栓钉焊接质量更容易保证。

产品构成
钢筋桁架楼承板由上弦钢筋、下弦钢筋、腹杆钢筋、底模、支座钢筋构成。

产品型号
A型和B型是目前主推的.钢筋桁架楼承板产品两大类型，A型产品宽度为590mm，B型产品宽度为600mm，两大类型产品的具体型号、尺寸和截面系数等参数，请详见下表。

（注：可编辑下载，若有不当之处，请指正，谢谢!）。
