•FLUKE分析仪属贵重设备，使用及搬运时请爱护设备，保持设备整洁。
二、谐波测试规程1、现场勘查及信息收集①对现场配电室的配电线路进行勘查，确定测试地点。
要求测试地点能够全面、真实的反映出被测变压器或负载的用电情况。
图1标出了3个常用的测试点，高压侧的测试应选在二次侧进行测量（在高压二次侧的PT、CT上侧）。
图1②记录被测配电系统的变压器、负载及无功补偿柜的基本情况，填写到《谐波测试记录单》中。
简单画出被测配电系统一次线路图。
2、数据测试在测试时先将测试仪器打开的主界面保存下来，下图是在0.4KV系统测试的主界面，使仪器满足以下要求：1 接线图是三相接地系统，在常规的工业现场一般都是三相负载，所以测试时将测试仪器设在三相星型接法。
在测试单相负载时可以将表接成两相接地系统，一般情况下不要更改。
2 检查测试仪器的时间是否为与实际时间相同，电压等级是否一致，电流量程是否正确，如打开设备主界面正确，自己不要随意更改。
4）图表上显示的L1、L2、L3所对应的颜色为黑、红、蓝，若不一致按SETUP键，然后按Enter键进行更改，将三相的颜色设为黑、红、蓝。
3 在0.69KV系统测试时将Vnom：230V改为400V,电压等级是其它的就将该数值改为所对应系统的相电压等级。
开机主界面若待测配电系统配有无功补偿柜或者其它电能质量治理设备，则应在无功补偿柜（其它电能质量治理设备）开、停两种状态下分别测试，并将测试数据分别命名区分保存。
①基波电流最大时测谐波频谱图和各次谐波柱状图、表格。
将测试图表打到电流谐波柱状表，按导航键将光标移动到基波电流上，在屏幕的左上角有电流值，由于负载是不断变化的，经过观察一段时间，在电流最大值的时候抓下谐波频谱图，此时基波图表会处在HOLD状态，依次将光标移动到THD、3、5、7、11、等特征性次数上抓下图表；然后按F2屏幕将切换到单相上，用电脑抓下电流图表，按F1切换到电压状态下，抓下电压的柱状图，同理按F2屏幕将切换到单相上，抓下电压图表；然后按F3切换到谐波表格上，再按F1将电压、电流谐波表格抓下来，下面是各种负载的典型图表。
Table of ContentsChapter Title PageInstalling FlukeView ...................................................... 1-1 Installing the FlukeView Software..................................... 1-1 Running the FlukeView Software ...................................... 1-1 Connecting the Power Quality Analyzer ............................ 1-2 Using FlukeView ............................................................ 2-3 Using Online Help .............................................................. 2-3 Introducing the FlukeView Software ................................. 2-4 Instrument Screens ......................................................... 2-5 Waveforms ..................................................................... 2-6 Harmonics ...................................................................... 2-7 Readings ......................................................................... 2-8 Instrument Setups........................................................... 2-9 Creating a Test Report........................................................ 2-10 Documenting Screens ......................................................... 2-12 Displaying an Instrument Screen on the PC................... 2-12 Inserting Screens into a Document................................. 2-13 Analyzing Waveforms ........................................................ 2-14 Displaying Waveforms on the PC.................................. 2-14 Zooming In and Out on a Waveform ............................. 2-16 Scaling a Waveform....................................................... 2-16 Analyzing Harmonics ......................................................... 2-17 Displaying Harmonics on the PC ................................... 2-17 Zooming In and Out on Harmonics................................ 2-19 Scaling Harmonics ......................................................... 2-19 Logging Readings............................................................... 2-20 Graphing Harmonics from the Fluke 43B...................... 2-20 Graphing Readings......................................................... 2-21 Inserting Readings into a Spreadsheet ........................... 2-24 Transferring Instrument Setups .......................................... 2-25 Printing Windows ............................................................... 2-26 Saving Windows to a File................................................... 2-28 Optically Isolated RS-232 Interface (optional) ............. A-29 Interface Connections ......................................................... A-29 Interface Specifications ...................................................... A-30 Interface Cable.................................................................... A-31 Warranty ............................................................................. A-32表的内容章标题页安装flukeview ......................................................1-1安装flukeview软件.....................................1-1运行flukeview软件......................................1-1连接电源质量分析仪............................1-2使用flukeview ............................................................2-3 使用在线帮助..............................................................2-3 介绍flukeview软件.................................2-4仪器的屏幕.........................................................2-5波形.....................................................................2-6谐波......................................................................2-7 .........................................................................读数2-8仪器设置...........................................................2-9创建一个测试报告........................................................2-10 .........................................................记录屏幕2-12在电脑屏幕...................显示仪2-12插入到文档中.................................屏幕2-13分析波形........................................................2-14在PC机上显示的波形..................................2-14放大和缩小对波形.............................2-16缩放波形.......................................................2-16谐波分析.........................................................第2-17在PC ...................................显示谐波第2-17放大和缩小的谐波................................2-19谐波.........................................................缩放2-19 ...............................................................测井读数2图谐波福禄克43B (2).........................................................图形读数2-21插入数据到一个电子表格...........................第2-24将仪器设置..........................................2-25Windows ...............................................................印刷2-26 保存到一个文件...................................................窗户2-28 光隔离RS-232接口（可选）.............A-29接口的连接.........................................................A-29 ......................................................接口规范分离接口电缆....................................................................A - 31 保修.............................................................................一个32Chapter 1Installing FlukeViewInstalling the FlukeView SoftwareFlukeView®software offers you simple mouse-controlled tools to work with your Power Quality Analyzer.The setup program installs the FlukeView software on PC’s running Windows 95, 98, ME (Millennium Edition), NT 4, 2000. To install FlukeView, insert the CD ROM into the CD ROM drive, or insert the first floppy into the appropriate floppy disk drive and run SETUP.The setup program starts up and prompts you for information to complete the installation.Running the FlukeView SoftwareChoose from Start - Programs - FlukeView–Power Quality Analyzer 2.0 Englishto runthe FlukeView software.Choose from Start - Programs - FlukeView-Power Quality Analyzer 2.0 English tocreate a test report in Word.NoteTo use the QREPORT template, copy the fileQREPORT.DOT to your Word template directory (orfolder).1章安装flukeview安装flukeview软件flukeview®软件为您提供简单的鼠标控制的工具你的电能质量分析仪的工作。
Fluke-43B/007手持式电能质量分析仪精度1级不符合IEC61000-4-30Fluke-43B/007Fluke 43B/007电能质量分析仪是目前唯一的一种将示波器、万用表和电能质量分析仪集合一体的手持仪器。
断路器动作，变压器过热，电机烧毁，电灯闪动，无论何种电力质量问题，福禄克公司的Fluke-43B/007电力质量分析仪都可以替您找到问题所在。
这种坚固便携式的仪器可以满足您诊断电力质量和一般设备故障的需要。
它也是用于常规电力维护，预防事故发生的理想工具。
Fluke-43B/007在原来的F43基础上将最有用的电力质量分析仪，万用表以及示波器集成在一个坚固、便携、易用的测试仪器里。
只需从主菜单中选择测量的应用，剩下的事情全部由仪器自动完成。
——众多测量功能，集功率表、谐波仪、万用表和示波器于一身。
包括真有效值电压、电流、功率、功率因数和真功率因数，高至51次谐波、谐波相位和谐波失真总量。
——大屏幕高亮度显示电压，电流波形或谐波频谱图。
——监测和记录多达40个电压瞬态事件。
——长达8天在线记录和捕捉间歇性变化。
——万用表功能可测量电阻、二极管、电容和通断。
——支持温度测试选件,直读温度读数。
——随机提供软件和RS 232接口电缆，便于进行计算机分析和文档处理。
——菜单操作，亦学亦用。
——内部存储功能可达10个屏幕。
Fluke-43B/007Fluke-43B/007Fluke-43B/007·20个测量内存方便对电源系统进行监测，寻找间歇故障·记录谐波全部数据档案·三相平衡负载的自动计算·增强的示波器触发模式·快捷键快速切换常用测量Fluke-43B/007一般指标Fluke-43B/007随机附件TL24 测试线PM8907 线路电压适配器/充电器AC20 工业鳄鱼夹BB120 屏蔽香蕉至同轴线适配器AC85A 大开度鳄鱼夹C120 硬携箱TP2和TP4 测试探头使用手册80i-500s 500A交流电流钳应用指南Fluke View 软件Fluke View®手册PM9080/001 光电RS232接口适配器其他附件参见"通用附件"一章BP120 充电电池(Ni- Cad,内装)Fluke-43B/007技术指标准确度的表示为±（读数的百分比+字），不包括探头。
Fluke 43B 电能质量分析仪谐波∙电压、电流和功率谐波∙高达51次的谐波∙总谐波失真（THD）∙每次谐波的相位角功率∙瓦特、功率因数、位移功率因数、伏安和乏∙电压和电流波形三相∙屏幕上的图形指导用户如何设置3相功率测量骤降和骤升∙在长达16天的时间内，逐个周期地连续测量电压和电流∙利用光标读取骤降和骤升的时间和日期瞬态现象∙捕获电压瞬变和波形失真∙捕获和保存多达40个瞬态事件∙显示与瞬变相关的时间和日期电压/安培/赫兹∙电压和电流波形∙真有效值电压和电流∙频率下降上涨模式同记录模式基本上执行类似的功能。
在两种模式下，fluke 43b逐步绘出两个电参数的趋向。
在下降上涨模式下，该仪表只绘制电压及电流的趋向。
在记录模式下，分析仪依照按记录按钮时启动的功能绘制各种参数的趋向。
在两种模式下，该仪表按照绘图间隔期定期绘制各种参数。
记录时间与绘图间隔的关系请参照下表。
其关系是在整个水平屏幕宽度中总是有240个绘图的基础上确定的。
fluke 43b的测量速度总是快于绘图时间间隔：它始终能够看到绘制的每一点的多个测量值。
实际上，此分析仪能够看到每个绘图间隔期内测量的所有值，并记录最小、最大及平均值。
下降上涨模式同记录模式的区别在于其测量速度的不同。
下降上涨模式的优化作用是测量电流与电压的短期变化。
测量每个线路周期的电流及电压的有效值。
然后fluke 43b在每个绘图间隔结束时记录最小值(单周期最低值)、最大值(单周期最高值)及平均值。
记录模式的测量时间只间隔约250微秒。
这种模式也记录每个绘图间隔期内的最小值、最大值及平均值。
在下降上涨模式及记录模式下，记录时间可设置为“无穷”。
意指制作绘图所使用的压缩法。
当记录时间设置为“无穷”时，绘图将从4分钟时处开始，每当绘图流出屏幕后进行压缩。
4分钟结束时，绘图将压缩至半屏，时标变为8分钟。
fluke 43b进行压缩的做法是浏览每组最小／最大值并只记录最高/最低值。

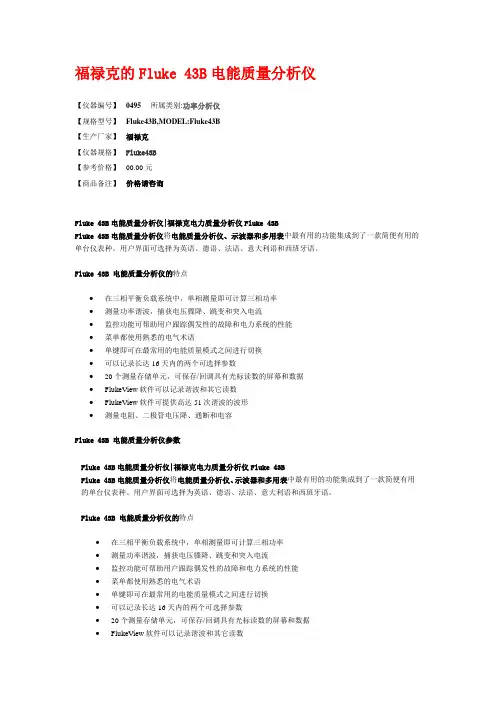

福禄克的Fluke 43B电能质量分析仪【仪器编号】0495 所属类别:功率分析仪【规格型号】Fluke43B,MODEL:Fluke43B【生产厂家】福禄克【仪器规格】Fluke43B【参考价格】00.00元【商品备注】价格请咨询Fluke 43B电能质量分析仪|福禄克电力质量分析仪Fluke 43BFluke 43B电能质量分析仪将电能质量分析仪、示波器和多用表中最有用的功能集成到了一款简便有用的单台仪表种。
用户界面可选择为英语、德语、法语、意大利语和西班牙语。
Fluke 43B 电能质量分析仪的特点∙在三相平衡负载系统中，单相测量即可计算三相功率∙测量功率谐波，捕获电压骤降、跳变和突入电流∙监控功能可帮助用户跟踪偶发性的故障和电力系统的性能∙菜单都使用熟悉的电气术语∙单键即可在最常用的电能质量模式之间进行切换∙可以记录长达16天内的两个可选择参数∙20个测量存储单元，可保存/回调具有光标读数的屏幕和数据∙FlukeView软件可以记录谐波和其它读数∙FlukeView软件可提供高达51次谐波的波形∙测量电阻、二极管电压降、通断和电容Fluke 43B 电能质量分析仪参数Fluke 43B电能质量分析仪|福禄克电力质量分析仪Fluke 43BFluke 43B电能质量分析仪将电能质量分析仪、示波器和多用表中最有用的功能集成到了一款简便有用的单台仪表种。
用户界面可选择为英语、德语、法语、意大利语和西班牙语。
Fluke 43B 电能质量分析仪的特点∙在三相平衡负载系统中，单相测量即可计算三相功率∙测量功率谐波，捕获电压骤降、跳变和突入电流∙监控功能可帮助用户跟踪偶发性的故障和电力系统的性能∙菜单都使用熟悉的电气术语∙单键即可在最常用的电能质量模式之间进行切换∙可以记录长达16天内的两个可选择参数∙20个测量存储单元，可保存/回调具有光标读数的屏幕和数据∙FlukeView软件可以记录谐波和其它读数∙FlukeView软件可提供高达51次谐波的波形∙测量电阻、二极管电压降、通断和电容Fluke 43B 电能质量分析仪参数机械和通用技术指标。
Fluke 435 系列三相电能质量分析仪更快、更安全、更详细地定位细微的电能质量故障Fluke 435三相电能质量分析仪可以帮助用户定位、预测、防止和排障配电系统的故障。
这些简便易用的手持式工具具有众多创新的特性，能够为您提供更快、更安全地定位故障所需的详细信息特性∙实时故障排查: 使用光标和缩放工具，分析趋势，即使后台记录仍在继续。
∙满足业内最高安全标准：安全等级达到600 V Cat IV/1000 V CATIII标准，能够测量进户线电力质量。
∙自动瞬变模式:同时捕捉电源各相上的200 kHz波形数据：捕捉的电压高达6kV∙完全满足Class A标准:测量满足严格的国际IEC 61000-4-30Class A标准。
∙测量所有三个相线和中线: 使用随附的4 个电流探头∙AutoTrend: 无需任何设置，即可自动记录所有测量。
∙系统监控器: 一个画面可同时监控多达7 个电能质量参数（根据EN50160 电能质量标准）∙浪涌模式：可进行断路器误动作分析∙图形化显示和报表分析：配备专业分析软件∙记录仪模式:通过配置可满足任意一种测试条件，最多可存储400多种参数，用户可自行定义测量的时间间隔。
∙电源信号:定期进行纹波控制信号干扰测量∙电池寿命:采用镍氢电池，一次充电可使用7小时∙产品质保：该电力系统质量检测仪采用手持式设计，坚固耐用，提供三年质保服务。
自动趋势绘图（AutoTrend）——快捷地观察趋势图自动趋势绘图（AutoTrend）功能在后台自动记录显示的所有参数。
在数据和趋势图之间切换，以及使用光标和缩放功能分析测量结果，都不会中断记录过程利用AutoTrend（自动趋势绘图）功能，可以快速地深入观察电能参数随时间的变化。
所显示的每一读数都被自动并且连续的进行记录，而不必设置门限电平或间隔时间，也无需手动启动记录过程。
可以快速地观察所有相线和零线上电压、电流、频率、功率、谐波或闪变的趋势图；还可以使用光标和缩放功能分析趋势，而不会中断记录。
Three Phase Power Quality AnalyzerFluke435使用手册2010年8月12日Fluke整体介绍1测量范围：1.1电压输入：a)最大输入电压：1000Vrmsb)标称电压范围：50至500V，内部分为三个范围：500V、250V、125Vc)最大峰值电压：6KVd)输入阻抗：4MΩ//5PF1.2 电流输入：a)输入范围：用仪表附带的电流夹i5s，1至5Arms;用可选电流夹i430flex-4pk，0.1至3000 Armsb)输入阻抗：50KΩ1.1.2标称频率：40…70Hz1.2菜单功能介绍：Fluke435菜单主要有SETUP、SCOPE、MENU、MONITOR、MEMORY、SAVE SCREEN1.2.1对测试仪进行设置：使用设置（SETUP）功能1.2.2检查电压导线和电流线夹是否正确连接：使用示波器波形(ScopeWaveform)和示波相量（Scope Phasor）功能1.2.3查看电力系统的各项数据：使用菜单（MENU）功能1.2.4对测试仪数据集进行内存管理：使用内存（MEMORY0）功能1.2.5对电力系统电能质量有一个总体了解：使用检测（MONITOR）功能。
1.2.6 制作屏幕画面：使用制作屏幕画面（SAVE SCREEN）功能2具体使用介绍：打开测试仪，会出现一个开机欢迎屏幕：按F1键可查看测试仪设置的系统接线方式示波器设置菜单记忆、存储检测屏幕画面确定2.1设置测试仪：点击SETUP键，进入设置菜单界面我们按照设置菜单界面选项按从上到下的界面进行设置。
2.1.1 User用户参数选择：按F4键进入测用户参数选择菜单。
a)相位标记（Phase Identification）：使用下/下箭头键来选择A、B、C 或 L1、L2、L3。
按功能键 F5 –确定（OK）来确认。
b)相位颜色（Phase Colors）使用功能键F1 至F4 来依照在美国、欧盟、英国使用或依照IEC 选择颜色。
Three Phase Power Quality AnalyzerFluke435使用手册2011年2月16日Fluke整体介绍1测量范围：1.1电压输入：a)最大输入电压：1000Vrmsb)标称电压范围：50至500V，内部分为三个范围：500V、250V、125Vc)最大峰值电压：6KVd)输入阻抗：4MΩ//5PF1.2 电流输入：a)输入范围：用仪表附带的电流夹i5s，1至5Arms;用可选电流夹i430flex-4pk，0.1至3000 Armsb)输入阻抗：50KΩ1.1.2标称频率：40…70Hz1.2菜单功能介绍：Fluke435菜单主要有SETUP、SCOPE、MENU、MONITOR、MEMORY、SAVE SCREEN1.2.1对测试仪进行设置：使用设置（SETUP）功能1.2.2检查电压导线和电流线夹是否正确连接：使用示波器波形(ScopeWaveform)和示波相量（Scope Phasor）功能1.2.3查看电力系统的各项数据：使用菜单（MENU）功能1.2.4对测试仪数据集进行内存管理：使用内存（MEMORY0）功能1.2.5对电力系统电能质量有一个总体了解：使用检测（MONITOR）功能。
1.2.6 制作屏幕画面：使用制作屏幕画面（SAVE SCREEN）功能2具体使用介绍：打开测试仪，会出现一个开机欢迎屏幕：按F1键可查看测试仪设置的系统接线方式2.1设置测试仪：点击SETUP键，进入设置菜单界面我们按照设置菜单界面选项按从上到下的界面进行设置。
2.1.1 User用户参数选择：按F4键进入测用户参数选择菜单。
a)相位标记（Phase Identification）：使用下/下箭头键来选择A、B、C 或 L1、L2、L3。
按功能键 F5 –确定（OK）来确认。
b)相位颜色（Phase Colors）使用功能键F1 至F4 来依照在美国、欧盟、英国使用或依照IEC 选择颜色。
