经常被混淆的电压波动与电压闪变
电压闪变与波动，两个形影不离的兄弟，经常一起出现在我们的视野中。

闪变外向，我们可以从外表觉察到它的变化，而波动则偏内向，心理活动丰富。

除此以外，它们之间还有什幺不同之处呢？
 一、电压波动的概念及计算方式
 电压波动是指电网内电压有规则的变动，或是变化幅度倍数在0.9~1间的
随机变化。

电压波动可以通过电压方均根值曲线来描述，电压变动d和电压电压变动频度r则是衡量电压波动大小和快慢的指标。

电压波动d的定义表
达式为
 二、电压闪变的概念及计算方式
 闪变是人眼对灯光亮度变化所引起刺激的不稳定感。

即，人对亮度变化的不适感。

闪变严重度则由UIE-IEC闪变测量方法定义，以参数、评估闪变烦扰强度。

 其中，短闪变是衡量短时间（目前若干分钟）内闪变强弱的一个统计量值，基本记录周期为10min；长闪变则由短时间闪变值推算出，反映长时间（若
干小时）闪变强弱的量值，其基本记录周期为2h。

 根据IEC 61000-4-5:1996制造的IEC闪变测试仪是目前国际上通用的测量闪变的仪器，其简化原理框图如图1所示。

 图1 闪变测试仪简化原理框图
 “平方一阶滤波”输出的反映了人的视觉对电压波动瞬时闪变感觉水平，进。

电能质量在线监测终端现场调试本文来自一位资深工程师近10天，9个变电站，近千公里路程的现场调试笔记，文中有两点值得关注：掌握本文可轻松应对在线电能质量终端现场调试及基本问题，文末附有高压变电站高清美图。

一、设备介绍电能质量在线监测装置，主要应用在变电站与高耗能企业。

目前我司主要有两款：E8000（单回路）、E8300（多回路），如图1所示为E8300正面图。

图1 E8300正面图对于大家经常混淆的回路与通道，有这样一个关系：一组电流与电压构成一个完整回路。

电流包括（IA,IA'）、（IB,IB'）、（IC,IC'）、（IO,IO'）四项，同样电压包括UA、UB、UC、UN 四项，AGND（参考地，电压信号采集参考公共地）一般不计。

以E8300为例，其拥有4个回路，每个回路4个通道，4个通道分别是A相电压电流、B相电压电流、C相电压电流、中线电压电流，也就是16通道。

从接近电源端开始，依次为1、2、3、4回路，具体如图2所示。

图2 E8300回路示意图此外，多回路设备每个回路单独设置，可分别接不同电压等级的电压。

电压测量量程：标称值100V，最大值460V；电流测量量程：标称值5A。

二、设备调试1、参数设置参数设置主要分为四大部分：系统参数、电能参数、权限管理、其他。

（1）系统参数：此部分主要设置“通讯设置”与“系统校时”两项。

通讯设置：根据用户提供的IP地址、子网掩码、默认网关设置即可。

注意，IP地址同样是与主站监控为同一网段。

系统校时：分为手动校时、SNTP校时。

手动校时：手动校时提供用户直接对终端进行校时，立即生效，如图3所示；图3 手动校时SNTP校时：设置好SNTP服务器IP及同步间隔后，选中“是否优先启动该校时方式”并点击保存来启用SNTP校时；保存成功后，系统在下次系统时，依然使用此校时方式，如图4所示；图4 SNTP校时（2）电能参数：此部分有“测量点”、“稳态设置”、“暂态设置”三项。

附件：首批广东省创新产品清单一、科研仪器设备序号产品名称产品型号/规格申报单位名称1 智滤池--无沉淀池式高效深层精密直滤水处理设备HJ1604ZL1-1 东莞市鸿捷环保科技有限公司2 全自动移液工作站Autopet 佛山市德淙科学仪器有限公司3 一键式快速测量仪BL-65 BL100 佛山市勾股动力信息技术有限公司4 移动式图像速测仪BL-200 佛山市勾股动力信息技术有限公司5 全不锈钢台式水平纵横搅拌真空挤出机TL-CXJ-SIISY11-11 佛山市泰纳机械设备有限公司6 半导体激光器可靠性寿命测试系统LD-1000-60 工业和信息化部电子第五研究所7 高功率汽车内饰/安全气囊激光切割机CMA2425C-GF-A/CMA2125C-FT广东大族粤铭激光集团股份有限公司8 超静音超声波清洗机GT SONIC-L30 广东固特超声股份有限公司9 HKM全自动菌落计数器SmartCounter-500/1000/1600 广东环凯微生物科技有限公司10 空气浮游微生物采样器HKM-II、HKM-II A、HKM-II B广东环凯微生物科技有限公司11 十八参数食品安全快速检测仪SAJ-R08/SAJ-R16 广东环凯微生物科技有限公司12 J-TECH氨法烟气脱硫超低排放装置JT-P-007 广东佳德环保科技有限公司13 基于脉冲电源的新型高效湿式电除尘器JT-P-006 广东佳德环保科技有限公司14 机械臂自动跟踪装置Q/JBB—JXB01—2017广东金贝贝智能机器人研究院有限公司15 3D打印机4060 广东丽格科技股份有限公司16 气体绝缘试验变压器HJQ-220 广东四会互感器厂有限公司17 近红外饲料成分快速分析仪星辰F3010 广东星创众谱仪器有限公司18 管腔道OCT影像诊断医疗设备奥思添光学断层成像系统OCTIS-10001、奥思添光学断层成像系统2.5mm探头OCTIS-100002A、奥思添光学断层成像系统1.7mm探头OCTIS-100002B广东永士达医疗科技有限公司19 建设工程安全监测平台（简称：监测平台）V1.0无广东质安建设工程技术有限公司20 珠宝检测仪GEM-3000 广州标旗电子科技有限公司21 恒温扩增荧光检测仪Deaou-308C 广州迪澳生物科技有限公司22 汽车部件热老化试验红外灯局部加热系统TG-1000-36 广州广电计量检测股份有限公司23 全封闭高原柴油发动机四综合环境耐候箱BYT-ZH107-ES 广州广电计量检测股份有限公司24 睿农宝TM智慧农业监控云平台V1.0 广州海睿信息科技有限公司25 PM2.5在线源解析质谱监测系统SPAMS-0515/SPAMS-0525 广州禾信仪器股份有限公司26 氙灯老化试验箱及幅照度校准仪X65/CRX00 广州合成材料研究院有限公司27 YC-1080物联网智能终端（水文仪器）YC-1080D 广州杰赛科技股份有限公司28 全光谱智能快速检测仪KP-9900系列广州康平生物科技有限公司29 6GHz-18GHz 50Watt 功率放大器MTPA60218347472 广州全界通讯科技有限公司30 限速器试验台DS-8WS、DS-6SS、B-SE、DS-8SS广州日滨科技发展有限公司31 蛋白芯片自动化工作站RAYBIO-A003 广州瑞博奥生物科技有限公司32 WiFi 智能音箱WH32、WH52、WH82、WH92、SH50广州睿耳声学科技有限公司33 微机控制电液伺服卧式拉力试验机WA-k (L) / 600kN、1000kN、2000kN、3000kN、6000kN广州市广材试验仪器有限公司34 模板支撑系统无线智能监测仪GZM1 广州市建筑科学研究院有限公司35 品高基础架构云资源管理软件V5.0 广州市品高软件股份有限公司36 高精度直压型空气测漏仪T80 广州市上腾电子科技有限公司37 无线探头式掌上智能超声成像诊断仪XProbe、UProbe、CProbe、EProbe、OProbe广州索诺星信息科技有限公司38 高效回风式热源供给系统QRR-16/2.4*2.2*3 广州新致晟环保科技机械设备有限公司39 聚能全热回收系统QFI-16/2.6*2.3*3.0 广州新致晟环保科技机械设备有限公司40 全自动低碳型干化机JNH-16/12*1.9*2.3 广州新致晟环保科技机械设备有限公司41 近红外云检测器NGD-D1 广州讯动网络科技有限公司42 电能质量在线监测装置E8000/E8300 广州致远电子有限公司43 功率分析仪PA8000/PA6000H/PA5000H/PA2000mini 广州致远电子有限公司44 手持式电能质量分析仪E6500 广州致远电子有限公司45 一种大容量高干度污泥存储料仓系统ZZ-CLC-50，ZZ-CLC-100，ZZ-CLC-150,ZZ-CLC-200，ZZ-CLC-300广州中洲环保科技有限公司46 有机固体废弃物热解（炭化）处置设备QHL16A-01 江门绿润环保科技有限公司47 WD-01 螺母/螺钉焊接检测仪WD-01 型清远诺巴特智能设备有限公司48 工业级4.0全封闭式恒温3D打印机Y6045PLUS 深圳巨影投资发展有限公司49 基于环保+互联网的数据采集传输系统无深圳骏信科技有限公司50 3G/4G多媒体无线路由器H9303/H9350 深圳市宏电技术股份有限公司51 H5110-DY 一体化压力式水位计H5110-DY 深圳市宏电技术股份有限公司52 BM-60手持式生物毒性检测仪BM-60 深圳市华聚科学仪器有限公司53 RD-200雷达（电波）流速仪RD-200 深圳市华聚科学仪器有限公司54 RD-60手持式电波（雷达）流速仪RD-60 深圳市华聚科学仪器有限公司55 光电融合数据存储设备4U机架式结构深圳市汇智成科技有限公司56 废液处理设备GR-WPD 深圳市绿恩环保技术有限公司57 可见分光光度计TA-98 、TA-90 深圳市清时捷科技有限公司58 水质在线分析系统K590-SMART、K590-MINIA、K590-MINIT深圳市清时捷科技有限公司59 重金属安全扫描仪H-9000S重金属安全扫描仪、H-9000SL重金属安全扫描测定仪深圳市清时捷科技有限公司60 SAFF Reader 手持式读数仪YR-200 深圳市易瑞生物技术有限公司61 便携式食品快检分析系统YR-100 深圳市易瑞生物技术有限公司62 一体化便携式食品药品安全快速检测系统YR-600 plus 深圳市易瑞生物技术有限公司63 CPC刀片式工业控制计算机CPC-8408、CPC-8204、CPC-3406研祥智能科技股份有限公司64 工业服务器EIS-2103、EIS-2205、EIS-2206、EIS-2208、EIS-8406研祥智能科技股份有限公司65 网络安全防护整机NPC-8220/8208/8210/8218 研祥智能科技股份有限公司66 全自动石墨消解仪DS-72/DS-360 中国广州分析测试中心67 电化学基因芯片检测仪DA9100 中山大学达安基因股份有限公司68 高精度无线自动语音报靶系统TWBX-1 中山市神剑警用器材科技有限公司69 地表水水质在线监测系统ZE-WM2000/WM2100/WM2200 中兴仪器（深圳）有限公司70 挥发性有机物在线监测系统ZE-CEM2000G 中兴仪器（深圳）有限公司71 烟气排放连续监测系统ZE-CEM2000 中兴仪器（深圳）有限公司72 麦氏比浊计BS-MFL-01 珠海贝索生物技术有限公司73 染色机BSZ-TS116、BSZ-GT116珠海贝索生物技术有限公司74 智能水环境监察无人船LC-SII 珠海蓝创科技有限公司75 双偏振X波段相控阵气象雷达系统NRD-01AXP 珠海纳睿达科技有限公司76 心电图机HB1012/HB1006/HB1003/HB1001 珠海市宏邦医疗科技有限公司77 WSD排队呼叫管理软件V5.0 珠海市万晟达科技发展有限公司78 电子尿量计量仪WR9500/WR9600 PRO珠海威瑞医疗科技有限公司79 RFID标签小型测试暗箱TS-2 珠海众能科技发展有限公司二、教学科研仪器80 节能环保集成式智能洗车房XCJ-3.0 东莞市赛力自动化设备科技股份有限公司81 多功能实训机器人HSR-SX605、HSR-SX612-C10佛山华数机器人有限公司82 理实一体化机器人HSR-JY-LS01 佛山华数机器人有限公司83 模块化本体装调机器人HSR-JXCZ612 佛山华数机器人有限公司84 模块化电气装调机器人HSR-DQCZ 佛山华数机器人有限公司85 ASK-Designer组态编程软件人机界面AST-070KHS/080KHS/100KHS/080TH 佛山市佛大华康科技有限公司86 SLM选择性激光熔化3D打印机MS-258 广东奥基德信机电有限公司87 会计人员远程继续教育系统平台畅响会计在线会计人员远程继续系统V1.0广东畅响源教育科技有限公司88 智慧课堂智能教学系统畅响源智慧课堂智能教学系统V1.0广东畅响源教育科技有限公司89 电梯层门—轿门联动教学演示实训平台FF-M5900 广东非凡教育设备有限公司90 电梯轿厢教学安装实训平台FF-JAPT01 广东非凡教育设备有限公司91 三盟大数据管理与分析平台V1.0/V2.0 广东三盟科技股份有限公司92 三盟云计算管理平台V1.0/V2.0/V3.0 广东三盟科技股份有限公司93 三盟云桌面管理平台V1.0 广东三盟科技股份有限公司94 三盟智慧课室解决方案V1.0 广东三盟科技股份有限公司95 扫描离子电导显微镜100*100 广东顺德西安交通大学研究院96 生物序列分析算法加速硬件教学实验模块F-S-200K-8M 广东顺德西安交通大学研究院97 2.4G答题卡学生证TPE-SMCI 广东天波科技有限公司98 校园敏捷多出入口智能控制系统I/S 302T 广东西奥物联网科技股份有限公司99 智能型教育专用平板电脑（含互联e课）N101 广东心里程教育集团有限公司100 智能型全自动高清录播系统NR-806 广东心里程教育集团有限公司101 听说考试专用耳机EH-91 广东讯飞启明科技发展有限公司102 智能实训系统YD-STD2000 广东雅达电子股份有限公司103 数字化科学探究流动实验室探索号广东雅嘉思科技有限公司104 物联网万能综合网关WL2D-GT1008 广东智嵌物联网技术有限公司105 汽车电器考核实训平台ZC-QCD052 广东中才教学仪器有限公司106 汽车发动机实训系统平台ZC-OCA003 广东中才教学仪器有限公司107 汽车全车电器实训系统平台ZC-QCD049 广东中才教学仪器有限公司108 高清全程同步录音录像移动终端-移动高清摄录播一体机YYG-YD-8B 广州宝镜智能科技有限公司109 交互式智能平板CV-55XX、CV-65XX、CV-70XX、CV-75XX、CV-84XX广州创显科教股份有限公司110 新一代可换笔芯的环保水性笔TR2015# 15ml 广州读努门教育科技有限公司111 口语易支持IOS/Android/WiN多系统版本广州飞硕信息科技股份有限公司112 交互式教育智能平板WA-E6522BGT、WA-E6518BHT、WA-E6522BIT广州冠众电子科技股份有限公司113 光大校务管理软件光大校务管理软件V2.1 广州光大教育软件科技股份有限公司114 光大学习评价软件光大学习评价软件V1.1 广州光大教育软件科技股份有限公司115 教学资源协作管理平台教学资源协作管理平台V2.1广州光大教育软件科技股份有限公司116 可编程中央控制系统HS1900、HS3000、HS5000、HS6000广州海昇计算机科技有限公司117 六路高清录播主机HS-V8、HS-V8A、HS-VM8000广州海昇计算机科技有限公司118 录播管理系统录播管理系统V1.0 广州海昇计算机科技有限公司119 四路高清录播主机HS-V3、HS-VM3000广州海昇计算机科技有限公司120 图像跟踪主机HS-AT4、HS-AT5 广州海昇计算机科技有限公司121 杰赛云教室杰赛云教室V1.0 广州杰赛科技股份有限公司122 智能救援岛SOS-2021 广州洁全医疗科技有限公司123 智能救援培训岛CPR-1011 广州洁全医疗科技有限公司124 新程交互式教育智能平板（触控一体机）XC-32TPG、XC-55TPG、XC-65TPG、XC-70TPG、XC-84TPG广州凯凯计算机有限公司125 新程智慧教育电子班牌系统XC-12PDB、XC-15PDB、XC-185PDB、XC-215PDB、XC-32PDB广州凯凯计算机有限公司126 桌宝EP1-S001，EP1-S002/12Cdc 5A广州酷漫居动漫科技有限公司127 全高清裸眼3D台式显示器FD2410 广州弥德科技有限公司128 全高清一体化头灯摄像系统UV-100 广州南北电子科技有限公司129 无线高清术野摄像系统UW-100 广州南北电子科技有限公司130 宁馨OA系统V1.0 广州宁馨信息科技有限公司131 宁馨儿成长记V1.0 广州宁馨信息科技有限公司132 考试专用耳机EH90 广州启辰电子科技有限公司133 AVA录播主机AE-A8、AE-A6S、AE-A6K、AE-M3、AE-E3广州市奥威亚电子科技有限公司134 AVA虚拟演播室主机AE-K6、AE-K8 广州市奥威亚电子科技有限公司135 数码钢琴（含教学系统）V-1、V-5、V-6、V-8、V-10广州市贝斯曼乐器有限公司136 超短焦高清投影光机HXS6500 广州市晶华精密光学股份有限公司137 大范围多人实时交互系统V1.0 广州市启天科技股份有限公司138 一种基于虚拟现实的无穿戴交互技术V1.0 广州市启天科技股份有限公司139 希沃交互智能平板教育机S86EC、S80EC、S75EC、S65EB、I65EB广州视睿电子科技有限公司140 大数据挖掘教学科研平台无广州泰迪智能科技有限公司141 多传感器交通流采集系统WM-VDS2.0 广州维脉电子科技有限公司142 交通疏导方案在线仿真系统WM-TRCM200 广州维脉电子科技有限公司143 客运站场3D虚拟实训系统WM-VDG2000 广州维脉电子科技有限公司144 移动互联交通信息采集发布系统WM-EC3.0 广州维脉电子科技有限公司145 智能交通信号控制教学机WM-JKC2 广州维脉电子科技有限公司146 恩授体感学习机N-show MES-H1 广州新节奏智能科技股份有限公司147 奕报告个人移动应用软件（[简称：奕报告）]V1.0 广州奕报告信息科技有限公司148 奕报告关爱系统管理软件V1.0 广州奕报告信息科技有限公司149 奕报告用户与信息管理软件V1.0 广州奕报告信息科技有限公司150 音乐猫钢琴+ P57 广州音乐猫乐器科技有限公司151 去中心化的多点视频互动系统NP-EX1094，NP-EX1021广州盈可视电子科技有限公司152 职点迷津应用软件V1.0 广州誉英信息科技有限公司153 云晫云桌面应用软件V1.0 广州云晫信息科技有限公司154 基于大数据连续流的交通管理与控制平台V1.0.0 广州运星科技有限公司155 交通流检测综合平台V1.3.0.7 广州运星科技有限公司156 交通信息检测实验系统TS-LabTDB 广州运星科技有限公司157 电子标签BX-TAG-02M40 广州中大百迅信息技术有限公司158 物联网智能网关BX-RW-02E30、BX-CT-02-E/R广州中大百迅信息技术有限公司159 智能冷链狗BX-CD-01RTH10 广州中大百迅信息技术有限公司160 冷链运输记录仪BX-LOGC-01 广州中大百迅信息技术有限公司161 二维码阅读器ZD530W 广州中大微电子有限公司162 三合一读写器ZD-IC30 广州中大微电子有限公司163 蓝盾网络空间安全竞赛平台管理软件蓝盾网络安全竞赛平台管理软件V2.0蓝盾信息安全技术有限公司164 蓝盾云安全实训平台管理软件蓝盾云安全实训平台管理软件V2.0蓝盾信息安全技术有限公司165 联奕高校完全学分制综合教务管理软件V2.0 联奕科技股份有限公司166 联奕数据中心管理软件V5.0 联奕科技股份有限公司167 大数据时代下的智慧教学平台V1.0 三盟科技股份有限公司168 光峰3LCD激光教育投影机AL-LX110UST/AL-LX120UST /AL-LW110UST/AL-LX210ST/AL-LW210ST深圳市光峰光电技术有限公司169 AR与VR相结合的眼科手术智能培训系统QX00201-J（初级）深圳市科创数字显示技术有限公司170 滴定分析仪TD-01数字化滴定分析仪、TD-09数字化教学滴定仪、TD-60滴定分析仪（糖分滴定）、D-60高锰酸盐滴定法（COD）测定仪、D-10滴定分析仪深圳市清时捷科技有限公司171 稀释配液器D-50稀释配液器、TX-01自动稀释配液器深圳市清时捷科技有限公司172 基于MyAir（室内空气监测仪）的物联网教学实验仪器RHZ-home-01 深圳市睿海智电子科技有限公司173 交互式录播主机ED-W8 深圳市异度信息产业有限公司174 3D桌面扫描仪EDR—DS104S 深圳市易尚展示股份有限公司175 Alpha 1智能机器人Alpha1 Pro 深圳市优必选科技有限公司176 Alpha 2智能机器人Alpha 2 深圳市优必选科技有限公司177 Jimu系列机器人Jimu 深圳市优必选科技有限公司178 智能桌面机器人（dobot）机械臂/基础版（basic）、专业版（edu）深圳市越疆科技有限公司179 AR-Table AR-SV01-C 深圳市中视典数字科技有限公司180 全息台HT-SV01-C 深圳市中视典数字科技有限公司181 3D智慧教学系统3D多媒体课件、3D智慧教学一体机、桌面级VR交互一体机、工程级高光效3D放映系统深圳未来立体教育科技有限公司182 教师专业发展测评管理系统V1.0 水晶球教育信息技术有限公司183 水晶球教育质量监测与评价软件V1.0 水晶球教育信息技术有限公司184 水晶球教育质量阳光评价平台软件V1.0 水晶球教育信息技术有限公司185 水晶球教育综合管理信息服务平台（普教版）V1.0 水晶球教育信息技术有限公司186 水晶球教育综合管理信息服务平台（职教版）V1.0 水晶球教育信息技术有限公司187 工业平板电脑PPC-1781、PPC-1561V、PPC-1005、PPC-1006研祥智能科技股份有限公司188 加固笔记本JNB-1502、JNB-1406研祥智能科技股份有限公司189 光学科教仪器8101：带星体追踪功能的新型天文望远镜、8001：360光学显微镜怡高企业（中山）有限公司190 基于双系统开源软硬件平台（卡片电脑）的研发与应用Firefly-Rk3288\Rk3288Reload 中山市天启智能科技有限公司191 安全型多功能激光打印机M6500/M6600/M6550/M6500NW/M6500N 珠海奔图电子有限公司192 智慧校园睿云桌面系统 1.2 珠海国芯云科技有限公司193 汽车发动机系统诊断仪6688D 珠海市吉大华普仪器有限公司194 万用表的智能背光电路的技术开发770A 珠海市吉大华普仪器有限公司195 一种新型智能万用表39B 珠海市吉大华普仪器有限公司196 尿流量监测仪WR8000 珠海威瑞医疗科技有限公司三、刑侦检测设备197 汇通人脸抓拍高清网络摄像机HT-IPC1500-FC 广东汇通信息科技股份有限公司198 天波智能信息采集终端TPS510/TPS550 广东天波信息技术股份有限公司199 物证安全保管箱（智能物证流转箱）BGX-ZY-01、BGX-ZY-02、BGX-ZY-03广东智源信息技术有限公司200 车载LTE手机测向系统CX-300CZ 广州慧睿思通信息科技有限公司201 车载多制式手机测向系统CX-210CZ 广州慧睿思通信息科技有限公司202 单兵LTE手机测向系统CX-300DB 广州慧睿思通信息科技有限公司203 单兵多制式手机测向系统CX-210DB 广州慧睿思通信息科技有限公司204 基于无人机犯罪现场三维重建分析系统SSE-2000 广州嘉崎智能科技有限公司205 多功能手印显现柜JAG-Ⅱ型/900升广州竞安电子科技有限公司206 无线指纹采集拍照系统DV6 广州明剑电子科技有限公司207 全天候警用热像仪P8 广州飒特红外股份有限公司208 海鑫现勘信息快速录入系统海鑫现勘信息快速录入软件V1.5广州市高奈特网络科技有限公司209 海鑫移动式多生物特征信息采集识别应用系统HX-B8197LP 、HX-B8197LR广州市高奈特网络科技有限公司210 手持式个体多生物特征信息采集综合识别终端HX-I6150CT 广州市高奈特网络科技有限公司211 通讯设备全数据采集（分析）仪M108A/108A/108B/108C/108D 广州市高奈特网络科技有限公司212 无线基站采集终端 1.5S、2.0、4.0 广州市高奈特网络科技有限公司213 360度无限制拍摄航拍无人机Voyager 3型广州市华科尔科技有限公司214 GPS/GIONASS双模航拍无人机Runner250型广州市华科尔科技有限公司215 TALIH500型GPS六轴航拍无人机TALIH500型广州市华科尔科技有限公司216 超远距离控制航拍无人机QR X350PRO 广州市华科尔科技有限公司217 智能化航拍无人机SCOUT X4 广州市华科尔科技有限公司218 开放式指静脉识别设备WDH-1100DS 广州微盾生物科技有限公司219 居民身份证自助办证机ZHY-S-20 广州卓腾科技有限公司220 卓视流动布控系统ZT-FS-6001 广州卓腾科技有限公司221 新型掌纹仪PM-100 MV1088 河源思比电子有限公司222 移动警务终端X3 深圳市海邻科信息技术有限公司223 信息安全矩阵网络管理平台CCT-9300 V1.0 深圳市华讯方舟软件信息有限公司224 智能视频研判预警机XS-CA2100 、XS-CA2110深圳市信义科技有限公司225 移动警务一体机EMP2901 深圳市雄帝科技股份有限公司226 CPC高性能计算机CPC-3813/CPC-3815/CPC-3816B 研祥智能科技股份有限公司227 IPC工业控制计算机IPC-810、IPC-820、IPC-860、IPC-620研祥智能科技股份有限公司228 轨道交通行业整机ERC-1004、ERC-1005研祥智能科技股份有限公司229 无风扇高性能嵌入式整机MEC-5071、MEC-5031-M研祥智能科技股份有限公司230 单反无线取景控制器F101/F102/CF101/CF102 珠海卡菲信息技术有限公司231 视频门禁系统FV9XX 珠海全视通信息技术有限公司四、反恐防爆设备232 宝龙牌防暴运兵车TBL5049XYB 广东宝龙汽车有限公司233 宝龙牌防弹运钞车TBL5035XYCF5、TBL5042XYCF5、TBL5040XYCF5、TBL5048XYCF4、TBL5045XYCF5广东宝龙汽车有限公司234 广宇科技智能枪弹柜系统QDGXY-GY02 广东广宇科技发展有限公司235 智能型弹药专用保险柜DG/Z-I-GYG2型、DG/Z-II-GYG2型广东广宇科技发展有限公司236 智能型枪弹一体专用保险柜QDG/Z-I-GYG2型、QDG/Z-II-GYG2型广东广宇科技发展有限公司237 智能型枪支专用保险柜QG/Z-I-GYG2型、QG/Z-II-GYG2型广东广宇科技发展有限公司238 加强型防暴盾牌FBP-JFJQ-A1型；FBP-TL-JFJQ-A2型;FBP-TS-JFJQ-Y1型广东军丰特种装备科技发展有限公司239 轮式折叠防弹墙FDQ-6R-YA001 广东邑安实业有限公司240 全防护防弹战术背心QFH-YA01 广东邑安实业有限公司241 一招擒敌——脉冲抓捕手套WTS-GL200 广州市卫通安全智能电子有限责任公司242 危险品图形识别检测预警V1.0 广州市新芯信息科技股份有限公司243 实时直播式执勤/监察眼镜摄像机S68 广州市耀中电子有限公司244 防护服WF-FHF01型广州卫富科技开发有限公司245 特种防暴盾牌FBP-TL- WF01型广州卫富科技开发有限公司246 像素人脸识别监控软件V2.0 广州像素数据技术股份有限公司247 “苍擒”系列无人机防控系统HHEE/DY-CQ01、HHEE/DY-CQ02海华电子企业（中国）有限公司、广州市东亚有限公司248 亚太赫兹人体安检仪TAI-30 华讯方舟科技有限公司249 科立讯DSJ-F9单警执法视音频记录仪DSJ-F9 科立讯通信股份有限公司250 非接触式情绪检测仪PD801 深圳科思创动实业有限公司251 排爆机器人追踪者三代、MR-5 深圳市安泽智能工程有限公司252 金特安环保不爆轮胎K28*10YC1808QH特警车、K20*6YC1206QH巡逻车深圳市金特安科技有限公司253 高精度高性能无线识别定位系统RA-UJZ2/PS001 深圳市润安科技发展有限公司254 防爆安全金融支付终端VPOS3352 深圳视融达科技有限公司255 沃捷（Volger）警用电子控制器（沃捷电子激发器）PRX-6沃尔吉国际科技发展（深圳）有限公司256 高精度无线自动语音报靶系统TWBX-1 中山市神剑警用器材科技有限公司五、消防设备257 逃生缓降器TH-30 东莞市红火安全科技有限公司258 应急照明集中电源（消防应急灯具专用应急电源）BK-D-30KVA、BK-D-10KVA 、BK-D-3.3KVA 、BK-D-3KVA、BK-D-2KVA佛山市柏克新能科技股份有限公司259 注氮控氧防火装置ZD6.4/20 广东锐捷安全技术股份有限公司260 多用途智能升降器TNL-2200 广东天浩科技有限公司261 电气火灾监控系统YDHM-A、YDH20D、YDH20P、YDH10P-T、YDH10N-1600R广东雅达电子股份有限公司262 化学洗消消防车RY5192TXFHX20 广东永强奥林宝国际消防汽车有限公司263 消防救援无人机x4-1050 广东中科瑞泰智能科技有限公司264 消防员电梯G.Wiz-F 广州广日电梯工业有限公司265 小型化消防用红外热像仪（HRYXJ-A）HRYXJ-A 广州飒特红外股份有限公司266 供泡沫液消防泵组XBC 15.8/150 P-SY 广州三业科技有限公司267 移动式消防用远程补水装置YBC3.0/444QFH、YBC4.5/250、YBC5.0/305FZHN、YBC6.0/333.3、YBC12.0/36广州三业科技有限公司268 智能化航拍无人机Voyager 4 广州市华科尔科技股份有限公司269 防火门监控器JK-100-YC、JK-300-YC广州市禹成消防科技有限公司270 自动跟踪定位射流灭火装置ZDMP0.25-5S-YC7、ZDMP0.65SYC30、ZDMP0.820SYC50、ZDMS0.840SEx-YC、ZDMS0.950SEx-YC广州市禹成消防科技有限公司271 消防应急标志灯具M-BLZD-2LROE I5WCAE、M-BLZD-1LROE I5WCAA、M-BLZD-1LROE I5WCAB、M-BLZD-1LROE I5WCAC、M-BLZD-1LROE I5WCAD江门市敏华电器有限公司272 多功能消防灭火机器人RXR-MC32D-1000 深圳市贝特尔机器人有限公司273 光电感烟火灾探测报警器JTY-GD-H369、JTY-GD-H366、JTY-GD-H365、JTY-GD-930、JTY-GD-S833深圳市泛海三江电子有限公司274 火灾报警控制器JB-QGL-9016、JB-QTL-9116、JB-QGL-9108、JB-QBL-FD220、JB-QBL-MN210深圳市泛海三江电子有限公司275 空心电抗器保护测控装置WDK100K 珠海蓝瑞盟电气有限公司276 组合式电气火灾监控探测器SPM53M 珠海派诺科技股份有限公司277 XIMO8000智能消防应急照明疏散指示系统XIMO8000 珠海西默电气股份有限公司278 消防独立式智能采集设备V1.0 珠海智城信息技术有限公司279 消防主机系统数据采集设备V1.0 珠海智城信息技术有限公司280 智城通用物联网关系统V1.0 珠海智城信息技术有限公司281 智城消防安全预警物联网系统V1.0 珠海智城信息技术有限公司282 智能监控终端（数字压力计）ZC1000/(0～1.6)MPa 珠海智城信息技术有限公司。

产品用户手册E6500手持式电能质量分析仪V1.012015年9月©2015 Guangzhou ZHIYUAN Electronics Stock Co., Ltd.致远电子产品用户手册 << IE6500电能质量分析仪 关于本说明书本说明书提供如何以安全的方式使用E6500 手持式电能质量分析仪的准确信息。

说明书中详细介绍了安全、规范的操作要领，以及各种测量模式的使用流程。

请您在使用仪器前，完整地阅读完本说明书。

产品清单表1-1 配件清单列表注：用户在收到产品后，请按照表1-1的清单检查配件的完整性，如果缺少配件，请与销售人员联系。

图1-1 E6500产品配件示意图致远电子II >> 产品用户手册E6500电能质量分析仪法律声明版权所有© 广州致远电子有限公司2013，保留一切权利。

未经广州致远电子有限公司书面同意，任何单位和个人不得擅自摘抄、复制本手册内容的部分或全部内容，不得以任何形式传播。

本手册描述的产品中，可能包含广州致远电子有限公司记起可能存在的许可人享有版权的软件。

除非获得相关权利人的许可，否则，任何人不得以任何形式对前述软件进行复制、分发、修改、摘录、反汇编、反编译、解密、出租、转让、分许可等侵犯软件版权的行为，但是适用法禁止此类限制的除外。

商标声明是广州致远电子有限公司的商标或者注册商标。

在本手册以及本手册描述的产品中，出现的其他商标、产品名称、服务名称以及公司名称，由其各自的所有人拥有。

注意由于本产品支持不同型号的电流钳，电流环配件，因此本手册中的描述可能与您购买的产品或者其附件并非完全一一对应。

用户不要拆解机器，如需维修，请与销售人员联系。

广州致远电子有限公司保留随时修改本手册中任何信息的权利，无需提前通知且不承担任何责任。

责任限制本手册中的内容均“按照现状”提供，除非适用法要求，广州致远电子有限公司对本手册中的所有内容不提供任何明示或暗示的保证，包括但不限于适销性或者适用于某一特定目的的保证。

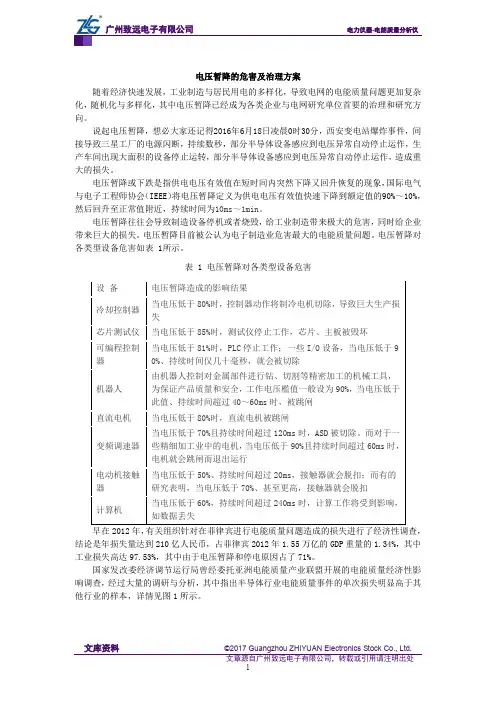

电压暂降的危害及治理方案随着经济快速发展，工业制造与居民用电的多样化，导致电网的电能质量问题更加复杂化，随机化与多样化，其中电压暂降已经成为各类企业与电网研究单位首要的治理和研究方向。

说起电压暂降，想必大家还记得2016年6月18日凌晨0时30分，西安变电站爆炸事件，间接导致三星工厂的电源闪断，持续数秒，部分半导体设备感应到电压异常自动停止运作，生产车间出现大面积的设备停止运转，部分半导体设备感应到电压异常自动停止运作，造成重大的损失。

电压暂降或下跌是指供电电压有效值在短时间内突然下降又回升恢复的现象，国际电气与电子工程师协会（IEEE）将电压暂降定义为供电电压有效值快速下降到额定值的90%～10%，然后回升至正常值附近，持续时间为10ms～1min。

电压暂降往往会导致制造设备停机或者烧毁，给工业制造带来极大的危害，同时给企业带来巨大的损失。

电压暂降目前被公认为电子制造业危害最大的电能质量问题。

电压暂降对各类型设备危害如表 1所示。

表 1 电压暂降对各类型设备危害结论是年损失量达到210亿人民币，占菲律宾2012年1.55万亿的GDP重量的1.34%，其中工业损失高达97.53%，其中由于电压暂降和停电原因占了71%。

国家发改委经济调节运行局曾经委托亚洲电能质量产业联盟开展的电能质量经济性影响调查，经过大量的调研与分析，其中指出半导体行业电能质量事件的单次损失明显高于其他行业的样本，详情见图1所示。

图 1 不同行业不同电能质量类型单次损失总表广东某精密半导体制造商产线频繁出现电压暂降问题，为此委托广州某知名电气企业进行电压暂降的治理。

为了达到客户要求的性能，广州治理企业将ZLG致远电子E8300电能质量监测装置加入到治理方案中，给客户提供一个权威与精准的数据展示。

在开展项目之前，广州治理企业邀请了致远电子和半导体厂家进行了电压暂降试验，具体方案如图 2所示。

图 2 E8300电能质量监测装置电压暂降试验示意图方案原理：利用大功率可编程电源模拟电压跌落发生条件，分为2路输出，一路将信号输入到UPS电压补偿柜，经过UPS电源补偿后的回路接入E8300电能质量在线监测装置的第1回路上。

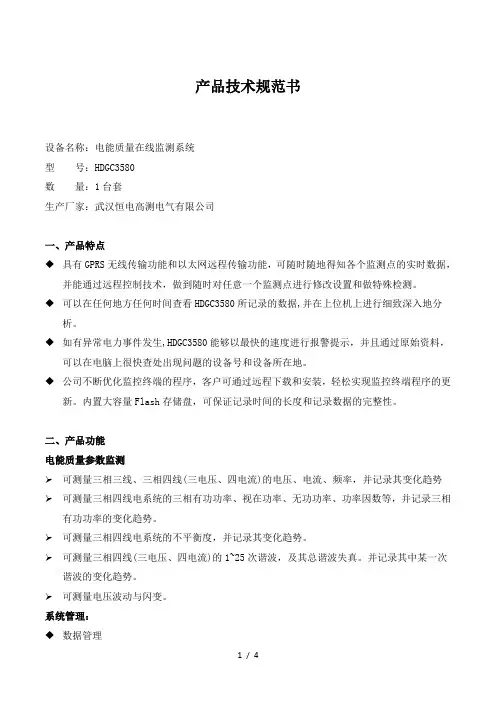

产品技术规范书设备名称：电能质量在线监测系统型号：HDGC3580数量：1台套生产厂家：武汉恒电高测电气有限公司一、产品特点◆具有GPRS无线传输功能和以太网远程传输功能，可随时随地得知各个监测点的实时数据，并能通过远程控制技术，做到随时对任意一个监测点进行修改设置和做特殊检测。

◆可以在任何地方任何时间查看HDGC3580所记录的数据,并在上位机上进行细致深入地分析。

◆如有异常电力事件发生,HDGC3580能够以最快的速度进行报警提示，并且通过原始资料，可以在电脑上很快查处出现问题的设备号和设备所在地。

◆公司不断优化监控终端的程序，客户可通过远程下载和安装，轻松实现监控终端程序的更新。

内置大容量Flash存储盘，可保证记录时间的长度和记录数据的完整性。

二、产品功能电能质量参数监测可测量三相三线、三相四线(三电压、四电流)的电压、电流、频率，并记录其变化趋势可测量三相四线电系统的三相有功功率、视在功率、无功功率、功率因数等，并记录三相有功功率的变化趋势。

可测量三相四线电系统的不平衡度，并记录其变化趋势。

可测量三相四线(三电压、四电流)的1~25次谐波，及其总谐波失真。

并记录其中某一次谐波的变化趋势。

可测量电压波动与闪变。

系统管理：◆数据管理✧基本测量数据：查看在基本测量功能中保存的结果数据。

✧谐波数据：查看在谐波测量功能中保存的结果数据。

✧功率数据：查看在功率测量功能中保存的结果数据。

✧三相不平衡数据：查看在三相不平衡测量功能中保存的结果数据。

✧录波事件记录：查看在事件录波功能中保存的结果数据。

◆计量校正✧零点校正：校正各个通道的零点。

✧传感器设置：置电流传感器。

使用仪表前应先将此处的传感器类型设置成与实际使用的传感器一致。

◆系统设置✧选择语言：中文/英文。

✧时间设置：设置仪表时钟。

◆版本声明✧查看仪表软件的版本信息。

◆软件更新✧可对仪表进行更新升级。

三、技术指标四、服务质量要求1、资料要求提供完整的技术资料，仪器配置清单，说明书齐全（如英文版的要提供相应的中文说明书），并带电子版说明书，试验报告。

如何区分电压波动与电压闪变电压闪变与波动，两个形影不离的兄弟，经常一起出现在我们的视野中。

闪变外向，我们可以从外表觉察到它的变化，而波动则偏内向，心理活动丰富。

除此以外，它们之间还有什么不同之处呢？一、电压波动的概念及计算方式电压波动是指电网内电压有规则的变动，或是变化幅度倍数在0.9~1间的随机变化。

电压波动可以通过电压方均根值曲线)t (U 来描述，电压变动d 和电压电压变动频度r 则是衡量电压波动大小和快慢的指标。

电压波动d 的定义表达式为%100d ⨯∆=N U U 二、电压闪变的概念及计算方式闪变是人眼对灯光亮度变化所引起刺激的不稳定感。

即，人对亮度变化的不适感。

闪变严重度则由UIE-IEC 闪变测量方法定义，以参数）（st P 、）（lt P 评估闪变烦扰强度。

其中，短闪变）（st P 是衡量短时间（目前若干分钟）内闪变强弱的一个统计量值，基本记录周期为10min ；长闪变）（lt P 则由短时间闪变值）（st P 推算出，反映长时间（若干小时）闪变强弱的量值，其基本记录周期为2h 。

根据IEC 61000-4-5:1996制造的IEC 闪变测试仪是目前国际上通用的测量闪变的仪器，其简化原理框图如图1所示。

图1 闪变测试仪简化原理框图“平方一阶滤波”输出的）（t S 反映了人的视觉对电压波动瞬时闪变感觉水平，进入“在线统计评价的）（t S 值是使用积累概率函数CPF 的方法进行分析（具体见GBT 12326-2008 电能质量电压波动和闪变），如图2所示，做出CPF 曲线。

图2 CPF 曲线由CPF 曲线获得短时间闪变值5010311.0st 08.028.00657.00525.00314.0P P P P P P ++++=，1.0P 、1P 、3P 、10P 、50P 分别为CPF 曲线上等于0.1%、1%、3%、10%、50%时间的）（t S 值。

长时间闪变严重度的观测时间为T short 的整数倍N ，N=12，观测时间为2h ，由12个短时间闪变严重度值（）（st P ）计算， =lt P 31i 3sti 1∑=N N P三 、动和闪变的危害表现在以下五点：● 照明灯光闪烁，引起人的视觉不适和疲劳，影响工效；●电视机画面亮度变化，垂直和水平幅度摇动；● 电动机转速不均匀，影响产品质量；● 使电子仪器、电子计算机、自动控制设备等工作不正常；● 影响对电压波动较敏感的工艺或试验结果。

E6500电能质量分析仪功能介绍一般配电柜现场具备ABC相电流和ABCN相电压，如果用电能质量测试的话，必须将电流钳和电压线和现场的相序一一对应，这样就要接7条线，万一接错了怎么办？怎么解决这个问题？电能质量分析仪是一种对电网中电能质量问题进行测量、记录及分析的专业测量工具。

电能质量分析仪可以捕捉故障现场的谐波、电压波动、闪变、功率和三相不平衡等常见的电能质量问题，常用于电力故障分析、供电质量评估和设备运行状态监测。

传统的接线方式电能质量分析仪传统的接线方式是通过它的示波器功能，当接线完成后观察电压，电流的三相矢量图，来判断接线是否正确，这样导致了电能质量分析仪在进行测试时接线繁琐以及容易导致人为判断的错误，降低了测试效率，如图1所示为传统的接线验证方式。

图1 传统的接线验证方式E6500重点突破，引入接线验证功能致远电子凭借在嵌入式领域的经验积累，研发出的电能质量分析仪引入了接线验证功能，致远电子的电能质量分析仪独创接线验证功能，指导用户正确接线，防止接线错误导致无效记录，同时增加了引导功能，帮助陌生用户也能应用自如，由于现场设备有5根电压线，3-4根电流钳，导致现场接线很容易接错，同时我们很多企业用户或者电网的施工队第一次接触此设备，传统设备没有引导功能，客户对参数设置无从下手，根据这个情况增加了引导功能，提高了工作效率。

如图2为致远电子电能质量分析仪的接线验证及接线引导界面。

图2 接线引导及验证其他功能特色功能录波分析E6500 电能质量分析仪独创录波分析功能，支持自定义128/256/512点/周期采样，记录原始波形，可以有效的帮助客户查找和分析电能质量问题，录波文件可供上位机软件二次分析，并可以生成自定义或国标报表。

图3 录波分析瞬态监测致远电子的E6500电能质量分析仪具有专业的16位采样芯片，200kHz高速定频采样，支持支持峰值检测法、滑动窗口法、dv/dt法，阈值可自定义，可捕获最短1/200kHz即5μs 波形瞬间脉冲，同时支持瞬态事件无损录波功能，让用户发现难以察觉和间歇性的问题。

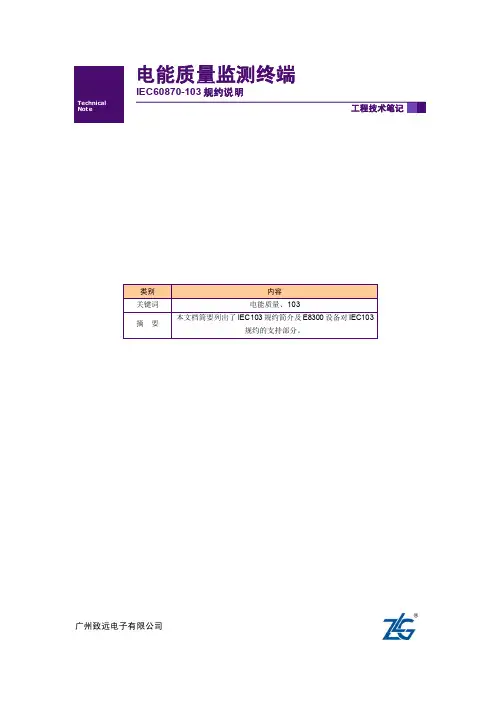

广州致远电子有限公司IEC60870-103规约说明电能质量监测终端修订历史目录1. 简介 (1)2. 规约介绍 (2)2.1通信接口 (2)2.2报文格式 (2)2.2.1固定帧长报文 (2)2.2.2固定帧长报文 (2)2.2.3控制域 (3)3. 规约在E8300的应用 (5)3.1概述 (5)3.1.1串口配置说明 (5)3.1.2规约实现内容 (5)3.2复位(ASDU5) (6)3.3校时(ASDU6) (7)3.4遥测(ASDU50) (7)4. 附录 (8)4.1附录一：遥测数据项说明 (11)1. 简介本文档是针对E8000/E8300系列保护装置的串口103 规约的使用和互联说明。
