使用世界上最坚固耐用的电缆测试仪，可以对电缆和光缆进行测试、认证以及文档备案。
利用高速数字处理技术进行快速的测试。
出众的诊断功能使故障排除更加快速简便全新PM06!测试头是第一个可以测试Cat 6 是否符合标准以及互用性的中性、屏蔽插头新的永久链路适配器可获得更多的“通过”结果，消除错误的“失败”结果功能强大的光缆测试适配器可执行双光缆、双波长的光缆认证使用LinkWare™ 电缆管理软件可以方便地对电缆和光缆进行管理和文档备案支持中国国家标产品功能卓越的性能、速度以及准确性，这就是福禄克网络公司备受赞誉的Fluke DSP-4000(Fluke DSP4000)系列数字式电缆分析仪——含最新的Fluke DSP-4300(Fluke DSP 4300)Fluke DSP-4000(Fluke DSP4000)系列数字式电缆分析仪能够快速准确地测试高性能的超5类,6类电缆链路及光纤链路。
有了高级的数字平台，无论对一条链路重复测试多少次，Fluke DSP-4000(Fluke DSP4000)系列数字式电缆分析仪都可保证测试的准确性。
频率可达350MHZ 的高带宽测试能力、高级的诊断功能及详尽的测试报告，Fluke DSP-4000(Fluke DSP4000)系列数字式电缆分析仪可提供给您一套完整的测试、验证电缆和光缆并进行文档备案的方案。
同其它FLUKE网络测试仪一样，Fluke DSP-4000(Fluke DSP4000)系列数字式电缆分析仪坚固耐用，可经受的起网络安装环境中的摔碰及其它灾难。
新的模块成为6类线测试中的突破新的Fluke DSP-4300(Fluke DSP4300)可对高速铜缆及光纤网络提供最全面的测试、验证解决方案。
扩展的内置存储卡，可以方便的下载电缆ID号，提高了工作效率以及准确性。
增强的6类通道适配器和永久链路适配器，都包含在标准的Fluke DSP-4300(Fluke DSP4300)中。
•FLUKE分析仪属贵重设备，使用及搬运时请爱护设备，保持设备整洁。
二、谐波测试规程1、现场勘查及信息收集①对现场配电室的配电线路进行勘查，确定测试地点。
要求测试地点能够全面、真实的反映出被测变压器或负载的用电情况。
图1标出了3个常用的测试点，高压侧的测试应选在二次侧进行测量（在高压二次侧的PT、CT上侧）。
图1②记录被测配电系统的变压器、负载及无功补偿柜的基本情况，填写到《谐波测试记录单》中。
简单画出被测配电系统一次线路图。
2、数据测试在测试时先将测试仪器打开的主界面保存下来，下图是在0.4KV系统测试的主界面，使仪器满足以下要求：1 接线图是三相接地系统，在常规的工业现场一般都是三相负载，所以测试时将测试仪器设在三相星型接法。
在测试单相负载时可以将表接成两相接地系统，一般情况下不要更改。
2 检查测试仪器的时间是否为与实际时间相同，电压等级是否一致，电流量程是否正确，如打开设备主界面正确，自己不要随意更改。
4）图表上显示的L1、L2、L3所对应的颜色为黑、红、蓝，若不一致按SETUP键，然后按Enter键进行更改，将三相的颜色设为黑、红、蓝。
3 在0.69KV系统测试时将Vnom：230V改为400V,电压等级是其它的就将该数值改为所对应系统的相电压等级。
开机主界面若待测配电系统配有无功补偿柜或者其它电能质量治理设备，则应在无功补偿柜（其它电能质量治理设备）开、停两种状态下分别测试，并将测试数据分别命名区分保存。
①基波电流最大时测谐波频谱图和各次谐波柱状图、表格。
将测试图表打到电流谐波柱状表，按导航键将光标移动到基波电流上，在屏幕的左上角有电流值，由于负载是不断变化的，经过观察一段时间，在电流最大值的时候抓下谐波频谱图，此时基波图表会处在HOLD状态，依次将光标移动到THD、3、5、7、11、等特征性次数上抓下图表；然后按F2屏幕将切换到单相上，用电脑抓下电流图表，按F1切换到电压状态下，抓下电压的柱状图，同理按F2屏幕将切换到单相上，抓下电压图表；然后按F3切换到谐波表格上，再按F1将电压、电流谐波表格抓下来，下面是各种负载的典型图表。

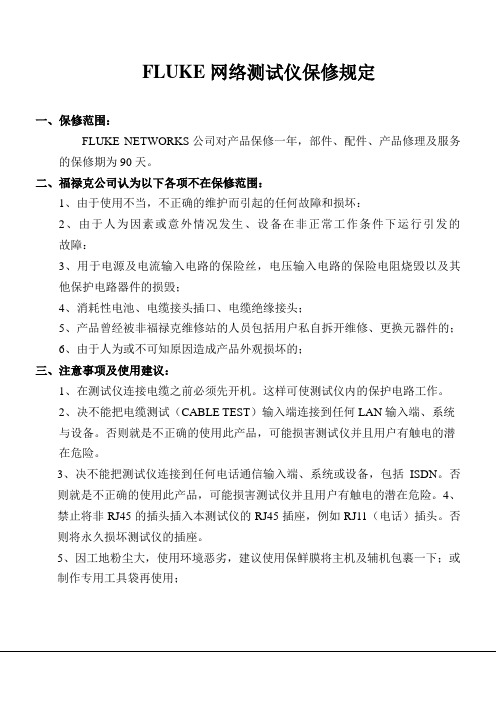

FLUKE网络测试仪保修规定一、保修范围：FLUKE NETWORKS公司对产品保修一年，部件、配件、产品修理及服务的保修期为90天。
二、福禄克公司认为以下各项不在保修范围：1、由于使用不当，不正确的维护而引起的任何故障和损坏：2、由于人为因素或意外情况发生、设备在非正常工作条件下运行引发的故障：3、用于电源及电流输入电路的保险丝，电压输入电路的保险电阻烧毁以及其他保护电路器件的损毁；4、消耗性电池、电缆接头插口、电缆绝缘接头；5、产品曾经被非福禄克维修站的人员包括用户私自拆开维修、更换元器件的；6、由于人为或不可知原因造成产品外观损坏的；三、注意事项及使用建议：1、在测试仪连接电缆之前必须先开机。
这样可使测试仪内的保护电路工作。
2、决不能把电缆测试（CABLE TEST）输入端连接到任何LAN输入端、系统与设备。
否则就是不正确的使用此产品，可能损害测试仪并且用户有触电的潜在危险。
3、决不能把测试仪连接到任何电话通信输入端、系统或设备，包括ISDN。
否则就是不正确的使用此产品，可能损害测试仪并且用户有触电的潜在危险。
4、禁止将非RJ45的插头插入本测试仪的RJ45插座，例如RJ11（电话）插头。
否则将永久损坏测试仪的插座。
5、因工地粉尘大，使用环境恶劣，建议使用保鲜膜将主机及辅机包裹一下；或制作专用工具袋再使用；DSP4000/4300产品操作一、使用步骤：1、充电：将主机、辅机分别用变压器充电，直至电池显示灯转为绿色；2、自校准：取校准模块(上有“DSP—4000 CAL MODULE”字样)，用校准模块将主机及辅机连接好。
打开辅机电源，辅机自检后，“PASS”灯亮后熄灭，显示辅机正常。
将旋钮开关转到任何模式即可打开主机电源，显示主机、辅机软件、硬件和测试标准的版本（辅机信息只有当辅机开机并和主机连接时才显示），自测后显示操作界面，将旋扭转至“SPECIAL FUNCTIONS”档位，用“↑↓”箭头选择第七项“SELF CALIBRA TION”后（如选错用“EXIT”退出重复），按“ENTER”键和“TEST”键开始自校准，显示“SELF CALIBRA TION COMPLETE”说明自校准成功完成。
弱电智能化工程本地化服务检测仪器介绍1、济南本地化服务高精检测维护仪器序号工具名称品牌数量设备仪器用途实物照片市场估价1 289真有效值万用表Fluke 2289 真有效值万用表是新一代的高性能工业用记录多用表，能够轻松解决电子、工厂自动化、配电以及电子工程设备中的复杂问题。
由于可以记录数据并在屏幕上以图形方式进行查看，因此便于用户快速解决问题并有助于尽可能缩短停机时间，适合要求极高的用户的工业用仪表。
最大限度地提高工厂生产效率的新诊断功能。
约4万人民币2 43b电能质量分析仪Fluke 1Fluke 434 II 电能量分析仪是记录电能的理想工具。
通过利用新的电能量损失分析器功能，Fluke 434 II 系列可计算因电能质量差造成的电能量浪费和成本损失。
电能成本计算功能可让您发现您的工厂最浪费电能的方面，以便确定潜在的节能方案。
约10万人民币3 435-Ⅱ电能质量分析仪Fluke 1电参数波形数据捕获–捕捉快速的RMS 数值以查看每个波形，从而可以确定电压、电流和频率的数值如何相互作用：电能量货币化–计算因电能质量差而产生的财务成本电能量评估–量化判断节能设备安装前后能耗的改善情况一线故障排除–快速诊断屏显问题以恢复在线运行状态预防性维护– 在电能质量问题引起停机前进行监测和预测长期分析–发现难以察觉的问题或间歇性问题负载研究–增加负载前验证电气系统的容量约13万人民币4 Ti400红外热像仪Fluke 1该设备提供了各种热成像任务所需的一切功能。
借助探测器和精确至的温度灵敏度 (NETD)，提供高分辨率的图像，清晰显示出最小的温度差异。
该设备不仅能捕获可见光图像，而且还能提供红外图像，它可帮助用户更好地识别和报告可疑组件，并能够在第一时间完成维修。
典型应用:工业维护–检查是否成功完成了维修任务质量控制–检测原型并改进热学管理设计流程监测–实时观察以确保操作高效安全约16万人民币5 TI125红外热像仪Fluke 1清晰度和扫描方便性。
Fluke-43B/007手持式电能质量分析仪精度1级不符合IEC61000-4-30Fluke-43B/007Fluke 43B/007电能质量分析仪是目前唯一的一种将示波器、万用表和电能质量分析仪集合一体的手持仪器。
断路器动作，变压器过热，电机烧毁，电灯闪动，无论何种电力质量问题，福禄克公司的Fluke-43B/007电力质量分析仪都可以替您找到问题所在。
这种坚固便携式的仪器可以满足您诊断电力质量和一般设备故障的需要。
它也是用于常规电力维护，预防事故发生的理想工具。
Fluke-43B/007在原来的F43基础上将最有用的电力质量分析仪，万用表以及示波器集成在一个坚固、便携、易用的测试仪器里。
只需从主菜单中选择测量的应用，剩下的事情全部由仪器自动完成。
——众多测量功能，集功率表、谐波仪、万用表和示波器于一身。
包括真有效值电压、电流、功率、功率因数和真功率因数，高至51次谐波、谐波相位和谐波失真总量。
——大屏幕高亮度显示电压，电流波形或谐波频谱图。
——监测和记录多达40个电压瞬态事件。
——长达8天在线记录和捕捉间歇性变化。
——万用表功能可测量电阻、二极管、电容和通断。
——支持温度测试选件,直读温度读数。
——随机提供软件和RS 232接口电缆，便于进行计算机分析和文档处理。
——菜单操作，亦学亦用。
——内部存储功能可达10个屏幕。
Fluke-43B/007Fluke-43B/007Fluke-43B/007·20个测量内存方便对电源系统进行监测，寻找间歇故障·记录谐波全部数据档案·三相平衡负载的自动计算·增强的示波器触发模式·快捷键快速切换常用测量Fluke-43B/007一般指标Fluke-43B/007随机附件TL24 测试线PM8907 线路电压适配器/充电器AC20 工业鳄鱼夹BB120 屏蔽香蕉至同轴线适配器AC85A 大开度鳄鱼夹C120 硬携箱TP2和TP4 测试探头使用手册80i-500s 500A交流电流钳应用指南Fluke View 软件Fluke View®手册PM9080/001 光电RS232接口适配器其他附件参见"通用附件"一章BP120 充电电池(Ni- Cad,内装)Fluke-43B/007技术指标准确度的表示为±（读数的百分比+字），不包括探头。
福禄克F430系列三相电能质量分析仪更快、更安全、更详细地定位和诊断的电能质量故障一、技术参数福禄克公司的F434 和F433三相电能质量分析仪可以帮助用户定位、预测、防止和诊断配电系统的故障。
对于那些维护或排障三相配电系统的工作人员来说，这些简便易用的手持工具是“必不可少”的。
新的IEC和GB国标关于闪变和电能质量方面的标准使得在对系统进行电能质量分析监测时有了判断的依据。
z记录三相系统中所有电能质量的参数。
z直观的菜单，最大程度上减少所需的设置。
z工业现场使用最高的安全等级。
z四个电压通道和四个电流通道。
z同时在所有相线上捕获波形数据。
z系统监测：在一个仪表板上现实全部电能质量参数。
z自动显示瞬态尖峰脉冲信号：不会漏掉任何一个事件。
z自动趋势绘图（AutoTrend）功能：无需对记录进行设置！z坚固的手持式设计。
z使用镍氢（NiMH）电池组时，一次充电可使用7个小时。
z将数据文件传输到PC，用于编写报告和利用FlukeView® 软件进行分析。
CAT IV 600 V 和 CAT III 1000 V的安全等级在设计时就考虑了保护用户和设备免受高压电击，福禄克F430系列电能质量分析仪、附件和充电器都经过验证，满足CAT IV 600 V和CAT III 1000 V环境下使用的严格的安全标准。
它们是同类别中第一款符合CAT IV安全等级的工具，所以可以被用于低压配电系统中所有的电气连接和插座。
快捷地观察趋势图利用AutoTrend （自动趋势绘图）功能，可以快速地深入浏览电能质量参数随时间的变化。
所显示的每一读数都被自动并且连续的进行记录，而不必设置触发限值或间隔时间，也无需手动启动记录过程。
可以快速地观察所有相线和零线上电压、电流、频率、功率、谐波或闪变的趋势图；还可以使用光标和缩放功能分析趋势－而不会中断记录。
AutoTrend 功能在后台自动记录显示的所有参数。
在数据和趋势图之间切换，以及使用光标和缩放功能分析测量结果，都不会中断记录过程。
FLUKE43B用户手册Table of ContentsChapter Title PageInstalling FlukeView ...................................................... 1-1 Installing the FlukeView Software..................................... 1-1 Running the FlukeView Software ...................................... 1-1 Connecting the Power Quality Analyzer ............................ 1-2 Using FlukeView ............................................................ 2-3 Using Online Help .............................................................. 2-3 Introducing the FlukeView Software ................................. 2-4 Instrument Screens ......................................................... 2-5 Waveforms ..................................................................... 2-6 Harmonics ...................................................................... 2-7 Readings ......................................................................... 2-8 Instrument Setups........................................................... 2-9 Creating a Test Report........................................................ 2-10 Documenting Screens ......................................................... 2-12 Displaying an Instrument Screen on the PC................... 2-12 Inserting Screens into a Document................................. 2-13 Analyzing Waveforms ........................................................ 2-14 Displaying Waveforms on the PC.................................. 2-14 Zooming In and Out on a Waveform ............................. 2-16 Scaling a Waveform....................................................... 2-16 Analyzing Harmonics ......................................................... 2-17 Displaying Harmonics on the PC ................................... 2-17 Zooming In and Out on Harmonics................................ 2-19 Scaling Harmonics ......................................................... 2-19 Logging Readings............................................................... 2-20 Graphing Harmonics from the Fluke 43B...................... 2-20 GraphingReadings......................................................... 2-21 Inserting Readings into a Spreadsheet ........................... 2-24 Transferring Instrument Setups .......................................... 2-25 Printing Windows ............................................................... 2-26 Saving Windows to a File................................................... 2-28 Optically Isolated RS-232 Interface (optional) ............. A-29 Interface Connections ......................................................... A-29 Interface Specifications ...................................................... A-30 Interface Cable.................................................................... A-31 Warranty ............................................................................. A-32 表的内容章标题页安装flukeview ......................................................1-1安装flukeview软件.....................................1-1运行flukeview软件......................................1-1连接电源质量分析仪............................1-2使用flukeview ............................................................2-3 使用在线帮助..............................................................2-3 介绍flukeview软件.................................2-4仪器的屏幕.........................................................2-5波形.....................................................................2-6谐波......................................................................2-7 .........................................................................读数2-8仪器设置...........................................................2-9创建一个测试报告........................................................2-10 .........................................................记录屏幕2-12在电脑屏幕...................显示仪2-12插入到文档中.................................屏幕2-13分析波形........................................................2-14在PC机上显示的波形..................................2-14放大和缩小对波形.............................2-16缩放波形.......................................................2-16谐波分析.........................................................第2-17在PC ...................................显示谐波第2-17放大和缩小的谐波................................2-19谐波.........................................................缩放2-19 ...............................................................测井读数2图谐波福禄克43B (2).........................................................图形读数2-21插入数据到一个电子表格...........................第2-24将仪器设置..........................................2-25Windows ...............................................................印刷2-26 保存到一个文件...................................................窗户2-28 光隔离RS-232接口（可选）.............A-29接口的连接.........................................................A-29 ......................................................接口规范分离接口电缆....................................................................A - 31 保修.............................................................................一个32Chapter 1Installing FlukeViewInstalling the FlukeView SoftwareFlukeView?software offers you simple mouse-controlled tools to work with your Power Quality Analyzer.The setup program installs th e FlukeView software on PC’s running Windows 95, 98, ME (Millennium Edition), NT 4, 2000. To install FlukeView, insert the CD ROM into the CD ROM drive, or insert the first floppy into the appropriate floppy disk drive and run SETUP.The setup program starts up and prompts you for information to complete the installation.Running the FlukeView SoftwareChoose from Start - Programs - FlukeView–Power Quality Analyzer 2.0 Englishto runthe FlukeView software.Choose from Start - Programs - FlukeView-Power Quality Analyzer 2.0 English tocreate a test report in Word.NoteTo use the QREPORT template, copy the fileQREPORT.DOT to your Word template directory (orfolder).1章安装flukeview安装flukeview软件flukeview?软件为您提供简单的鼠标控制的工具你的电能质量分析仪的工作。
