沉积岩结构构造课件

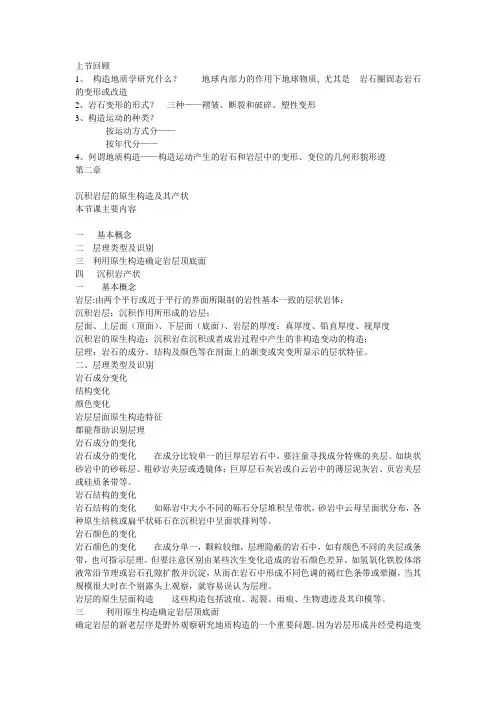

上节回顾1、构造地质学研究什么？-------地球内部力的作用下地球物质, 尤其是岩石圈固态岩石的变形或改造2、岩石变形的形式？三种——褶皱、断裂和破碎、塑性变形3、构造运动的种类？按运动方式分——按年代分——4、何谓地质构造——构造运动产生的岩石和岩层中的变形、变位的几何形貌形迹第二章沉积岩层的原生构造及其产状本节课主要内容一基本概念二层理类型及识别三利用原生构造确定岩层顶底面四沉积岩产状一基本概念岩层:由两个平行或近于平行的界面所限制的岩性基本一致的层状岩体；沉积岩层：沉积作用所形成的岩层；层面、上层面（顶面）、下层面（底面）、岩层的厚度：真厚度、铅直厚度、视厚度沉积岩的原生构造：沉积岩在沉积或者成岩过程中产生的非构造变动的构造；层理：岩石的成分、结构及颜色等在剖面上的渐变或突变所显示的层状特征。

二、层理类型及识别岩石成分变化结构变化颜色变化岩层层面原生构造特征都能帮助识别层理岩石成分的变化岩石成分的变化在成分比较单一的巨厚层岩石中，要注童寻找成分特殊的夹层。

如块状砂岩中的砂砾层、粗砂岩夹层或透镜体；巨厚层石灰岩或白云岩中的薄层泥灰岩、页岩夹层或硅质条带等。

岩石结构的变化岩石结构的变化如砾岩中大小不同的砾石分层堆积呈带状，砂岩中云母呈面状分布，各种原生结核或扁平状砾石在沉积岩中呈面状排列等。

岩石颜色的变化岩石颜色的变化在成分单一，颗粒较细，层理隐蔽的岩石中，如有颜色不同的夹层或条带，也可指示层理。

但要注意区别由某些次生变化造成的岩石颜色差异。

如氢氧化铁胶体溶液常沿节理或岩石孔隙扩散并沉淀，从而在岩石中形成不同色调的褐红色条带或晕圈，当其规模很大时在个别露头上观察，就容易误认为层理。

岩层的原生层面构造这些构造包括波痕、泥裂、雨痕、生物遗迹及其印模等。

三利用原生构造确定岩层顶底面确定岩层的新老层序是野外观察研究地质构造的一个重要问题。

因为岩层形成并经受构造变动，虽然有的还保持其正常层序，即岩层的顶面在上，底面在下，沿着岩层倾向，按由老到新的层序排列；但也有些岩层在强烈的构造变动后，产状变为直立甚至发生倒转，造成岩层底面在上，顶面反而在下，使岩层沿着倾斜方向，出现由新到老的层序倒置的现象。

沉积构造Section two Sedimentary Structures沉积构造是由沉积物的成分、结构、颜色的不匀一性而表现出的宏观特征。

根据形成时间可划分为原生沉积构造和次生沉积构造(如周口店八角寨燧石结核）。

原生沉积构造是在沉积物沉积时或沉积后不久、以及其固结以前形成，因而是沉积环境的重要判别标志。

§2.1 物理构造（Physical Structures）层面构造[表面痕迹（surface marks）, 底面印痕（bottom imprints）]和层理构造（bedding Structures）1、表面痕迹（Surface marks）——波痕（ripple marks）, 雨痕（raindrop mark）, 细流痕（rill marks）, 泥裂（cracks）(1) 雨痕（Raindrop marks）圆形或椭圆形，在少雨区发育较好。

指示水上环境或半干旱环境，说明沉积物曾经出露水上(暴露标志)。

(2) 泥裂（Cracks）平面上为多边形，剖面上为“V”字形，由泥岩脱水、收缩或干化而成。

指示干旱气候或水上环境(暴露标志) 。

(3) 细流痕（Rill marks）由于细小水流侵蚀沉积物表面所形成的树支状痕迹。

指示水面下降或水上环境。

(4) 其它表面痕迹（The other surface marks）工具痕迹、障碍痕迹、弹跳痕迹等2 底面印痕（Bottom Imprints）底面印痕发育于沉积物（砂层）底部，为表面痕迹的铸型。

(1)槽铸型（Flute imprints）: 平行水流方向的瘤状突起，上游端高而窄，下游端低而宽，可以指示水流方向。

(2)纵向脊和沟铸型（Longitudinal furrows and ridge imprints）：相间排列的沟和脊，平行水流方向，但不能指示上、下游方向。

(3)沟铸型（Furrow imprint）：窄而长的脊，平行水流方向。
