沉积岩构造课件

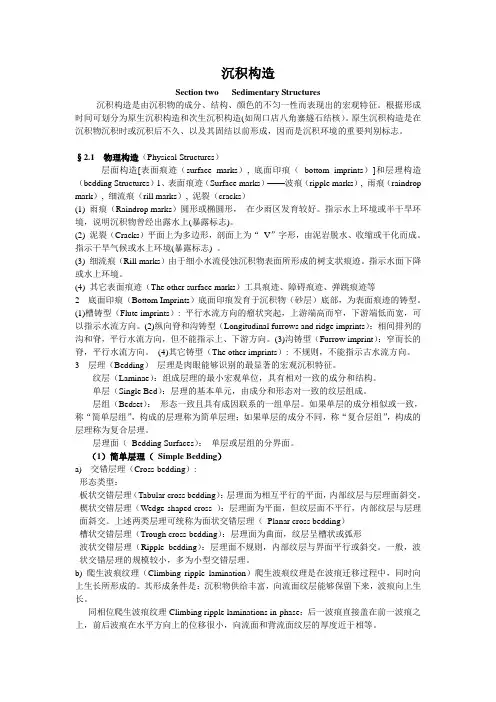

沉积构造Section two Sedimentary Structures沉积构造是由沉积物的成分、结构、颜色的不匀一性而表现出的宏观特征。

根据形成时间可划分为原生沉积构造和次生沉积构造(如周口店八角寨燧石结核）。

原生沉积构造是在沉积物沉积时或沉积后不久、以及其固结以前形成，因而是沉积环境的重要判别标志。

§2.1 物理构造（Physical Structures）层面构造[表面痕迹（surface marks）, 底面印痕（bottom imprints）]和层理构造（bedding Structures）1、表面痕迹（Surface marks）——波痕（ripple marks）, 雨痕（raindrop mark）, 细流痕（rill marks）, 泥裂（cracks）(1) 雨痕（Raindrop marks）圆形或椭圆形，在少雨区发育较好。

指示水上环境或半干旱环境，说明沉积物曾经出露水上(暴露标志)。

(2) 泥裂（Cracks）平面上为多边形，剖面上为“V”字形，由泥岩脱水、收缩或干化而成。

指示干旱气候或水上环境(暴露标志) 。

(3) 细流痕（Rill marks）由于细小水流侵蚀沉积物表面所形成的树支状痕迹。

指示水面下降或水上环境。

(4) 其它表面痕迹（The other surface marks）工具痕迹、障碍痕迹、弹跳痕迹等2 底面印痕（Bottom Imprints）底面印痕发育于沉积物（砂层）底部，为表面痕迹的铸型。

(1)槽铸型（Flute imprints）: 平行水流方向的瘤状突起，上游端高而窄，下游端低而宽，可以指示水流方向。

(2)纵向脊和沟铸型（Longitudinal furrows and ridge imprints）：相间排列的沟和脊，平行水流方向，但不能指示上、下游方向。

(3)沟铸型（Furrow imprint）：窄而长的脊，平行水流方向。

•沉积岩的构造是指沉积岩各个组成部分之间的空间分布和排列方式。

它是沉积物在沉积期或沉积后通过物理作用、化学作用和生物作用形成的。

•沉积岩构造≠沉积构造
•原生沉积构造：在沉积期形成、并受沉积条件所控制的构造，如层理、波痕等。

•次生沉积构造：在沉积期后由压实作用、成岩作用等所产生的构造。

有的是在沉积物固结前形成的，如负荷构造、包卷层理；有的是在沉积物固结为岩石后产生的，如缝合线等。

•研究沉积岩构造的意义：
• 1.确定沉积环境；
• 2.确定地层的顶层和层序；
• 3.分析恢复水流系统、指出水流状态。

•波痕的概念和形态要素
•波痕：由于波浪、流水、风等介质的运动，在非粘性的沉积物或沉积岩表面形成的一种有规律的波状起伏的层面构造。

•波痕要素：
• 1.波长（L）：两个相邻波峰或波谷之间的距离。

• 2.波高（H）：相邻的峰顶到谷底之间的垂直距离。

• 3.波痕指数（RI）：波长与波高之比（L/H）
• 4.不对称指数（RSI）：迎流坡与背流坡的水平投影长之比（L1/L2）。

•峰顶；波脊；谷底；槽线；折点；迎流坡；背流坡。
