全国中小学“教学中的互联网搜索”优秀教学案例评选教案设计1、高档音响功放引入其核心之核心----三极管家影院功放051_1_177504_.html2、三极管外形、分类（1）三极管常见外形（2）2N5400/2N5401外形及引脚符号：27.html（3）三极管分类（二）讲授新课任务（一）简单复习拿到一个三极管，它的三个电极bce是如何排列的呢？它的质量是否符合要求呢？那么我们就要对三极管进行检测。
检测三极管之前我们先复习一下三极管的结构、符号和分类任务（二）检测方法理解与搜索一、三极管管型管脚的识别与检测用万用表的RX1K档或RX100档(一)找b极,定类型以黑表笔为准，红表笔分别测另两个管脚，当测得两个阻值均较小时，此管为NPN 型管，黑表笔所接管脚为基极b ，若没有，则以红表笔为准，黑表笔分别测另两个管脚，当测得两个阻值均小时，此管为PNP 型管，红表笔所接管脚为基极b 。
(二)依赖b ，找c 极1、对NPN 型管，按下图交换测量两次， 阻值小的一次黑表笔所接为集电极c ， 另一极为发射极e2、对PNP 型管，按下图交换测量两次， 阻值小的一次黑表笔所接为发射极e ， 另一极为集电极c网上搜索更多检测方法，选择自已认为最简单易懂的方案： 第5页二、三极管好坏的大致判别根据PN 结的单向导电性，我们可以检查三极管内各PN 结的正反向电阻， ①如果相差较大，说明三极管基本上是好的，②如果正反向电阻都很大，说明三极管内部断路或PN 结性能不好， ③如果正反向电阻都小，说明三极管极间短路或击穿100kΩ黑红b-+R×1k100kΩ红黑b-+R×1k任务（三）演示、搜索与自主检测，并完成检测报告一、老师演示三极管9014识别检测二、分发三极管9012及9013每人各一个，学生分别检测，填表格判断三极管管型及管脚（4个小组，以组内每个同学完成检测过程的总速度竞赛，评出最优小组）测9012管、9013管，管脚排列如上图，填表黑接脚1 黑接脚2 黑接脚3红接2 红接3 红接1 红接3 红接1 红接2阻值(大/小红接脚1 红接脚2 红接脚3黑接2 黑接3 黑接1 黑接3 黑接1 黑接2阻值(大/小结论：_________________________________________________________________________________________________________________________________________三、学生网上搜索，三极管检测视频PNP型NPN型识别与检测：（三）活动评价总结在本次活动评价中以教师评价为主，老师对各组操作过程留心观察，看学生之间的合作协作，对测量中操作步骤、纪律等给于中肯评价，对好的表现及时表扬，对操作中出现的问题及时纠正、总结。
实验二极管和三极管的识别与检测一、实验目的1•熟悉晶体二板管、三段管的外形氏引脚识别方法。
2•熟悉半导体二枕管和三:枕管的类别、型号尺主要性能参數。
3•学握用万用表判别二枕管和三枕管的牧性氏其性能的好坏。
二、实验仪踣1.万用衰2.不同规格、类型的半导体二枚管和三牧管若干。
三、实验步骤及内容1•利用万用表测试晶体二机俊(1)鉴别正负檬性机械万用裘此其欧姆档的内部等效电路如图所示。
图中E为裘內电源，r为等效内阻，1为被测回路中的实际电流。
由图可见，黑表笔接表內电源的正端，红表笔接裘内电源的负端。
将万用表欧姆档的量程拨到RxlOO或/?X1K档, 并将两表笔分别接到二枕管的两端如图所示，即红表笔接二枕管的负枕，而黑表笔接二•枚管的正枳，则二枚管处于正向偏虽状态，因而呈现出低电阻，此时万用表指示的电沮通常小于几千欧。
反之，若将红裘笔接二枕管的正牧，而黑表笔接二枕管的负段，则二枚管被反向偏虽，此时万用表指示的电阻值将达几百千欧。
电阻大(2)测试性能将万用表的黒表笔接二牧管正枕，红丧笔接二裤管员枕，可测得二枕管的正向电阻，此电阻值一般在几千欧以下为好。
通常要求二枕管的正向电阻愈小愈好。
将红表笔接二牧管正牧，黑表笔接二牧管负秋，可测出反向电阻。
一般要求二枕管的反向电阻应大于二百千欧以上。
若反向电阻太小，则二裤管失去单向导电作用。
如杲正、反向电阻都为无穷大，裘明管于巳断路；反之，二者都为零，丧明管于短路。
2.利用万用表测试小功率晶体三极管(0判定基枕和管子类型由于基枕与发射牧、杀积与褒电枚之间，分别是两个PN结，而PN结的反向电阻債很大，正向电阻值很小，闵此，可用万用裘的7?xlOO或Rx\K档进行测试。
先将黑表笔接晶体管的某一枚，然后将红表笔先后接其余两个枚，若两次测得的电阻都很小，则黑表笔接的为NPN型管子基枕，如图所示，若测得电阻都很大，则黑表笔所接的是PNP型管子的基枚。
若两次测得的阻值为一大一小，则黑表笔所接的电枚不爱三枕管的基枕，应另接一个电枚重新测量，以使确定管子的基枚。
概述三极管的分类、符号、识别和检测方法
等内容
三极管，又称为晶体三极管（Transistor），是一种基础的半导体器件。
根据结构和作用方式的不同，三极管可以分为NPN型和PNP 型两种类型。
1. NPN型三极管：由两个N型半导体材料夹着一个P型半导体材料构成。
其中，N型半导体材料分别连接外接的阴极（接收或控制信号的输入端）、基极（控制信号的输入端）和漏极（输出端）。
2. PNP型三极管：由两个P型半导体材料夹着一个N型半导体材料构成。
其中，P型半导体材料分别连接外接的阴极（接收或控制信号的输入端）、基极（控制信号的输入端）和漏极（输出端）。
符号上，NPN型三极管用一个三箭头箭头指向P型区，PNP型三极管则相反，用一个三箭头箭头指向N型区。
识别和检测方法如下：
1. 观察外观：三极管通常有三个引脚，其中两个引脚距离较近，另一个引脚与之间距离较远。
根据引脚的排列和标记，可以判断三极管的类型（NPN型还是PNP型）。
2. 测试引脚：用测试仪或多用表测量三极管的引脚之间的电阻。
根据测量结果，可判断出三极管的类型和状态（工作正常或故障）。
3. 使用替代器件：如果无法识别三极管的类型或状态，可以使用替代器件进行测试。
安装同类型的三极管来替代原本的三极管，并观察电路的工作情况来判断三极管的类型和状态。

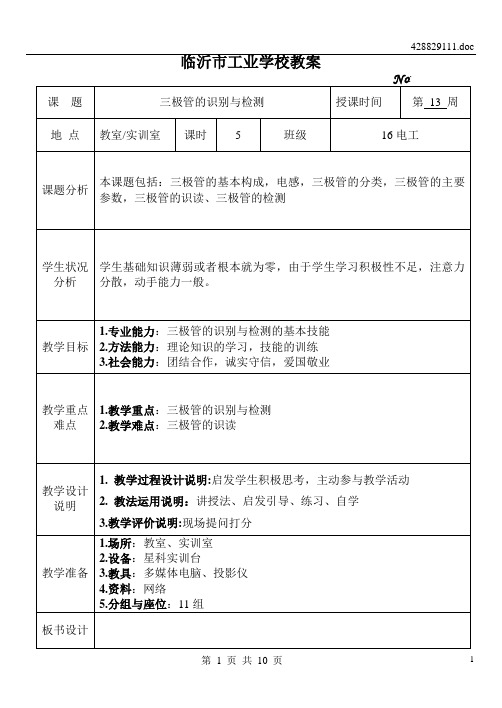

428829111.doc 临沂市工业学校教案附件：【任务书】或【学案】2《三极管的识别与检测》任务书教学过程：一、知识链接：三极管，全称应为半导体三极管，也称双极型晶体管、晶体三极管，是一种电流控制电流的半导体器件。
其作用是把微弱信号放大成辐值较大的电信号，也用作无触点开关。
晶体三极管，是半导体基本元器件之一，具有电流放大作用，是电子电路的核心元件。
三极管是在一块半导体基片上制作两个相距很近的PN结，两个PN结把整块半导体分成三部分，中间部分是基区，两侧部分是发射区和集电区，排列方式有PNP和NPN两种。
可用来对微弱信号进行放大和作无触点开关。
它具有结构牢固、寿命长、体积小、耗电省等一系列独特优点，故在各个领域得到广泛应用。
二、合作自学：1、三极管的外形特点：有三个电极，故称三极管。
2、三极管的结构三极管是由两个PN结构成的，其基本特性是具有电流放大作用。
三极管按其结构不同分为NPN型和PNP型两种。
相应的结构示意图及电路符号如图2.1所示。
特点：有三个区——发射区、基区、集电区；两个 PN 结——发射结(BE 结)、集电结(BC 结)；三个电极——发射极 e(E) 、基极 b(B) 和集电极 c(C)；两种类型—— PNP 型管和 NPN 型管。
工艺要求：发射区掺杂浓度较大；基区很薄且掺杂最少；集电区比发射区体积大且掺杂少。
三极管内部结构分为发射区、基区和集电区，相应的引出电极分别为发射极e、基极b和集电极c。
发射区和基区之间的PN结称为发射结，集电区和基区之间的PN结称为集电结。
电路符号中，发射极的箭头方向表示三极管在正常工作时发射极电流的实际方向。
三极管在制作时，其内部结构特点是：(1) 发射区掺杂浓度高；(2) 基区很薄，且掺杂浓度低；(3) 集电结面积大于发射结面积。
以上特点是三极管实现放大作用的内部条件。
3、晶体三极管的符号箭头：表示发射结加正向电压时的电流方向。
文字符号：V三、教师讲解：1、晶体三极管的分类按内部结构分：有 NPN 型和 PNP 型管；按工作频率分：有低频和高频管；按功率分：有小功率和大功率管；按用途分：有普通管和开关管；按半导体材料分：有锗管和硅管等等。
三极管的识别和检测方法三极管是一种重要的电子元件，广泛应用于各种电子设备中。
然而，在实际应用中，我们经常需要识别和检测三极管的好坏。
本文将介绍三极管的识别和检测方法。
一、三极管的识别1．标识识别：三极管的标识通常印在管子的外壳上。
标识包括型号、规格、生产厂家等信息。
通过查看标识，我们可以了解三极管的基本参数和使用范围。
2．管脚识别：三极管有三个管脚，分别是基极、发射极和集电极。
在识别管脚时，我们可以根据标识或者使用万用表进行测量。
通常，标识会标明管脚的排列顺序。
如果没有标识，我们可以通过万用表测量每个管脚之间的电阻值，从而确定管脚的排列顺序。
二、三极管的检测1．电阻法检测：使用万用表测量三极管的各个管脚之间的电阻值，可以判断三极管的好坏。
正常情况下，基极与集电极之间的电阻值应比发射极与集电极之间的电阻值大得多，同时基极与发射极之间的电阻值应比基极与集电极之间的电阻值小得多。
如果测量的电阻值不符合这些规律，则说明三极管可能存在故障。
2．放大倍数检测：使用示波器或信号发生器等设备，可以测量三极管的放大倍数。
将信号发生器产生的信号输入到基极，观察集电极的输出信号幅度，可以计算出三极管的放大倍数。
如果放大倍数正常，则说明三极管工作正常。
3．温度稳定性检测：将三极管放置在恒温箱中，观察在不同温度下的放大倍数变化情况。
如果放大倍数变化较大，则说明三极管的温度稳定性较差，可能存在故障。
4．稳定性检测：使用示波器观察三极管的输入和输出信号波形，可以判断三极管的稳定性。
如果输入和输出信号波形存在较大差异或不稳定，则说明三极管可能存在故障。
总之，识别和检测三极管是电子设备维修和调试的重要环节。
通过掌握正确的识别和检测方法，我们可以快速准确地判断三极管的好坏，为电子设备的正常运行提供保障。
