CMMB基础知识

CMMB信号发生器的原理和基本功能CMMB(ChinaMobileMultimediaBroadcasting)中国移动多媒体广播电视。

在广电的大力支持，随着CMMB 在北京奥运会上的大放光彩，CMMB产业链得到了蓬勃的发展，相应的测试工具及仪表也随之快速发展起来。

CMMB信号发生器原理在CMMB(移动多媒体广播接收解码终端)性能测试中，CMMB信号发生器是关键的测试设备。

通过信号发生器可以比较方便的产生不同条件配置下的CMMB信号，从而可以完成对被测设备的接收灵敏度等各项指标的测试工作。

TS码流是定制好的码流播放文件，CMMB复用模块是将码流文件按CMMB复用协议编码后输出到CMMB 调制模块。

通过控制上变频模块可以调整输出信号的频点的。

通常情况下，信号发生器启动时会以最大功率发射CMMB信号，通过控制上图的电子衰减器可以根据需要衰减信号来达到对信号功率的调整，从而输出不同频点和不同强度的CMMB信号。

AWGN(加成性高斯白噪声AdditiveWhiteGaussianNoise)模块产生混合了噪声的CMMB信号，可以适当的模拟真实环境的信号情况。

AWGN模块为可选模块，用户可以根据实际测试需求选择是否需要配置。

CMMB信号发生器的基本功能QF001CMMB信号发生器，用户可以用它来进行CMMB接收机的开发及对CMMB接收机进行性能测试，他的基本功能是：1.支持码流文件的导入、播放及停止功能。

2.支持对码流文件的编辑功能，包括对调制方式、交织模式、RS编码模式、LDPC码率的编辑。

3.支持BPSK、QPSK、16QAM的调制方式。

4.支持3种交织模式。

5.支持(240，240)、(240，224)、(240，192)、(240，176)4种RS编码模式。

6.支持1/2、3/4LDPC码率。

7.支持对当前仪表状态的实时监控，并用告警灯显示其状态。

8.支持470MHz至860MHz之间的频率可调，最小步进可为1Hz，并支持对标准频点和自定义频点的配置。

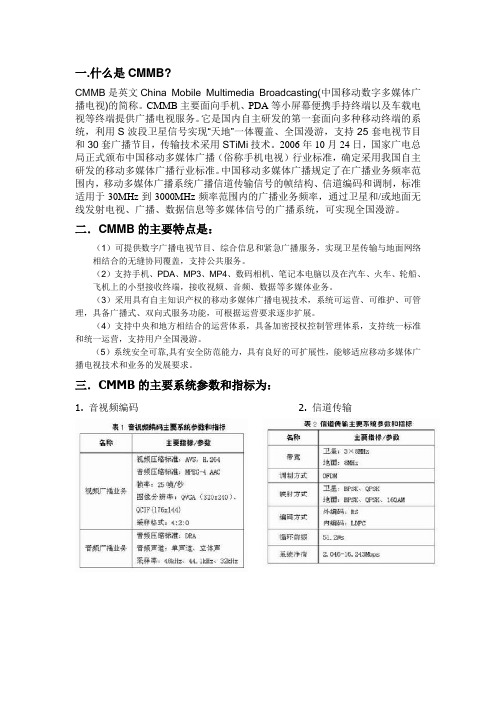

一.什么是CMMB?CMMB是英文China Mobile Multimedia Broadcasting(中国移动数字多媒体广播电视)的简称。

CMMB主要面向手机、PDA等小屏幕便携手持终端以及车载电视等终端提供广播电视服务。

它是国内自主研发的第一套面向多种移动终端的系统，利用S波段卫星信号实现“天地”一体覆盖、全国漫游，支持25套电视节目和30套广播节目，传输技术采用STiMi技术。

2006年10月24日，国家广电总局正式颁布中国移动多媒体广播（俗称手机电视）行业标准，确定采用我国自主研发的移动多媒体广播行业标准。

中国移动多媒体广播规定了在广播业务频率范围内，移动多媒体广播系统广播信道传输信号的帧结构、信道编码和调制，标准适用于30MHz到3000MHz频率范围内的广播业务频率，通过卫星和/或地面无线发射电视、广播、数据信息等多媒体信号的广播系统，可实现全国漫游。

二．CMMB的主要特点是：（1）可提供数字广播电视节目、综合信息和紧急广播服务，实现卫星传输与地面网络相结合的无缝协同覆盖，支持公共服务。

（2）支持手机、PDA、MP3、MP4、数码相机、笔记本电脑以及在汽车、火车、轮船、飞机上的小型接收终端，接收视频、音频、数据等多媒体业务。

（3）采用具有自主知识产权的移动多媒体广播电视技术，系统可运营、可维护、可管理，具备广播式、双向式服务功能，可根据运营要求逐步扩展。

（4）支持中央和地方相结合的运营体系，具备加密授权控制管理体系，支持统一标准和统一运营，支持用户全国漫游。

（5）系统安全可靠,具有安全防范能力，具有良好的可扩展性，能够适应移动多媒体广播电视技术和业务的发展要求。

三．CMMB的主要系统参数和指标为：1. 音视频编码2. 信道传输3. S波段卫星4. 地面覆盖网络CMMB系统使用S波段卫星通过广播信道和分发信道实现全国范围的移动多媒体广播电视信号的有效覆盖。

广播信道用于CMMB终端直接接收，Ku波段上行，S波段下行；分发信道用于地面增补转发接收，Ku波段上行，Ku波段下行，由地面增补网络转发器转为S波段发送到CMMB终端。

CMMB直放站系统介绍二○○七年十一月MMB直放站用户手册目录一、系统概述 (3)1.概述 (3)2.功能简介 (3)3.主要用途及适用范围 (4)4.系统特点 (4)二、系统产品指标 (5)1.直放站 (5)2.施主天线 (7)3.重发天线 (9)4.功分器 (10)5.耦合器 (11)6.馈线 (12)一、系统概述对产品进行概要性介绍，使用户对产品有一个较为全面的了解。

1.概述CMMB是英文China Mobile Multimedia Broadcasting （中国移动多媒体广播）的简称。

它是国内自主研发的第一套面向手机、PDA、MP3、MP4、数码相机、笔记本电脑多种移动终端的系统，利用S波段卫星信号实现“天地”一体覆盖、全国漫游，支持25套电视节目和30套广播节目，2006年10月24日，国家广电总局正式颁布了中国移动多媒体广播(俗称手机电视)行业标准，确定采用我国自主研发的移动多媒体广播行业标准。

中国移动多媒体广播系统(简称CMMB)行业标准，规定了在广播业务频率范围内，移动多媒体广播系统广播信道传输信号的帧结构、信道编码和调制，该标准适用于30MHz到3000MHz频率范围内的广播业务频率，通过卫星和/或地面无线发射电视、广播、数据信息等多媒体信号的广播系统，可以实现全国漫游，传输技术采用STiMi 技术。

CMMB直放站工作于2.6GHz，用于网络优化。

对于移动通信的盲区，可以通过增加基站或架设直放站的方式进行覆盖，移动通信中的直放站，用于将移动通信的信号进行放大，增加基站的覆盖范围。

如果需要覆盖的盲区是在室外，则需要用室外直放站来实现覆盖；如果盲区是在建筑物内部或地下建筑，则应该选用室内直放站来实现覆盖。

本设备符合以下标准：1）可靠性符合GB/T2423.1-2001、GB/T2423.2-2001、GB/T2423.9-2001 标准要求；2）技术安全要求符合GB4943-2001标准；3）电磁兼容符合YD1138-2001标准。

cmmb芯片CMMB芯片是一种数字电视接收芯片，用于接收和解码移动多媒体广播（China Mobile Multimedia Broadcasting）信号。

它是一种专为中国市场开发的数字电视标准，能够在移动设备上接收高质量的电视信号。

下面将详细介绍CMMB芯片的工作原理、应用场景以及优点。

CMMB芯片的工作原理是基于OFDM（正交频分复用）技术，通过将多个低速码流并行发送在不同的频率上，并采用一种时域和频域上相互正交的方式，从而实现高效率的数据传输。

CMMB芯片在接收到信号后，首先利用前向误差纠正（FEC）技术对接收到的信号进行解码和错误修正。

然后，将解码后的信号进行解复用，恢复出原始的多个码流，并通过解码器进行解码，最终在移动设备上展示出高清晰度的电视节目。

CMMB芯片可以应用于多种移动设备，包括手机、平板电脑、汽车娱乐系统等。

用户可以通过手机或其他设备上的CMMB芯片，随时随地观看电视节目，无需依赖于有线电视或互联网。

在长途旅行、户外活动以及交通拥堵等情况下，用户可以利用CMMB芯片接收电视信号，增加旅途的娱乐性和舒适度。

CMMB芯片具有几个优点使其在市场上受到广泛关注和采用。

首先，CMMB芯片采用的OFDM技术使其具有较高的频谱利用率和抗干扰性，能够在复杂的无线环境下稳定传输数据。

其次，CMMB芯片可提供高质量的电视信号，用户可以在移动设备上观看到清晰度高、画面流畅的电视节目。

此外，CMMB芯片的广播范围广泛，能够覆盖整个中国境内，用户无论身在何处都可以接收到稳定的电视信号。

最后，CMMB 芯片具有低功耗的特点，能够延长移动设备的电池寿命。

总而言之，CMMB芯片是一种用于接收和解码移动多媒体广播信号的数字电视接收芯片。

它通过采用OFDM技术实现高效率的数据传输，可以在各种移动设备上接收高质量的电视节目。

CMMB芯片在行车、户外等特殊场景下，为用户提供了便捷的电视频道选择。

同时，其频谱利用率高、抗干扰性强以及广播范围广等特点，使得CMMB芯片也成为了中国移动多媒体电视的主流技术和市场标准。
