常见接触器负载分类

接触器类型与分类接触器是一种电气控制装置，用于控制电路的开关。

它通常由电磁继电器和触点组成，可以实现各种自动化控制功能。

接触器根据其结构和电气特性的不同，可以被分为多种类型和分类。

一、按工作原理分类1. 电磁式接触器电磁式接触器是最常见的接触器类型。

它由电磁继电器和触点组成，当电磁继电器通电时，产生的磁场吸引或释放触点，从而实现电路的开关和分合。

2. 热继电器热继电器是一种使用温度敏感元件（如双金属片）作为控制元件的接触器。

当电路中的电流达到一定值时，温度敏感元件被加热弯曲，触点被分离，从而打开电路。

3. 时间继电器时间继电器是一种根据设定时间延迟操作的接触器。

它通过内部的计时装置，在接收到输入信号后，经过一段预设的时间后才进行动作。

二、按控制电压分类1. 直流接触器直流接触器的触点和电磁继电器都设计用于直流电路。

它们通常具有较高的额定电流和电压，适用于直流电源和控制电路。

2. 交流接触器交流接触器的触点和电磁继电器专门用于交流电路。

它们的设计考虑了交流电的瞬态特性和频率要求。

三、按额定电流分类1. 小型接触器小型接触器适用于低电流负载，通常额定电流在几安培以下。

2. 中型接触器中型接触器的额定电流较大，可以承载几个到几十个安培的电流负载。

3. 大型接触器大型接触器适用于高电流负载，可以承载数十到数百安培的电流。

四、按额定功率分类1. 低功率接触器低功率接触器适用于额定功率较小的电路，通常在几千瓦以下。

2. 中功率接触器中功率接触器适用于额定功率在几千瓦到几十千瓦之间的电路。

3. 高功率接触器高功率接触器适用于额定功率超过几十千瓦的电路，可以承载较大的功率负载。

综上所述，接触器根据不同的工作原理、控制电压、额定电流和额定功率的要求，可以分为多种类型和分类。

在实际应用中，我们需要根据具体的控制需求，选择适合的接触器类型，以确保电路的可靠控制和安全运行。

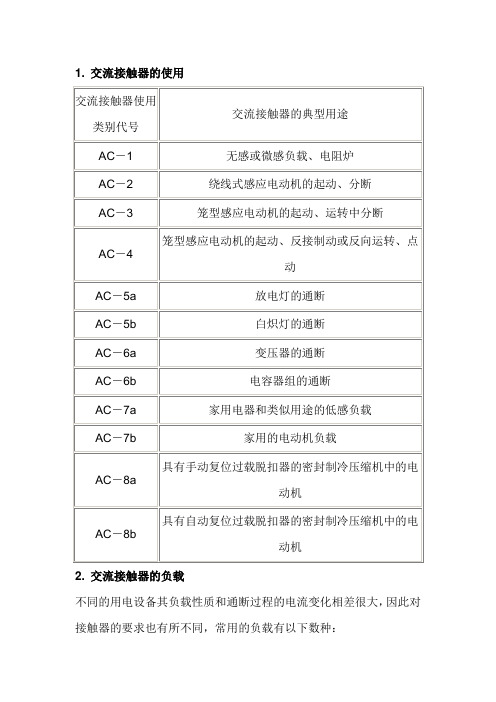

交流接触器类别代号及典型用途举例AC－1类接触器是用来控制无感或微感负载、电阻炉AC－2类接触器是用来控制绕线式感应电动机的起动、分断AC－3类接触器是用来控制笼型感应电动机的起动、运转中分断；鼠笼电机起、停止，制动；接通2-3倍额定电流和断开额定电流AC－4类接触器是用来控制笼型感应电动机的起动、反接制动或反向运转、点动；鼠笼电机频繁起、停止，制动；接通4-6额定电流和断开2-3倍额定电流。

AC－5a类接触器是用来控制放电灯的通断AC－5b类接触器是用来控制白炽灯的通断AC－6a类接触器是用来控制变压器的通断AC－6b类接触器是用来控制电容器组的通断AC－7a类接触器是用来控制家用电器和类似用途的低感负载AC－7b类接触器是用来控制家用的电动机负载AC－8a类接触器是用来控制具有手动复位过载脱扣器的密封制冷压缩机中的电动机AC－8b类接触器是用来控制具有自动复位过载脱扣器的密封制冷压缩机中的电动机典型负载不同的用电设备设备其负载性质和通断过程的电流变化相差很大，对接触器要求不同，常用负载有以下几种1、电热元件负载：对电加热元件负载中用的线绕电阻元件，其接通电流可达到额定电流的1.4倍，如电烘箱及电热空调等设备。

若考虑到网络电压升高10%，则电阻元件的工作电流也将相应增大。

因此选择，在选择接触器的额定工作电流时应予以考虑。

这类负载被划分在AC1使用类别中2、照明装置当接通照明装置中白炽灯负载时，有较大的冲击电流产生，约为额定电流的15倍，若考虑到允许电压升高10%，电流也相应增加。

这类负载被划分在AC-5b中.其它不同照明灯，其接通时的冲击电流值和起动时间不同，负载功率因数也不等于1，它们被划分在AC-5a使用类别中。

3、低压变压器负载当接通低压变压器时，会出现一个持续时间甚短的峰值电流，可达到变压器额定电流的15-20倍，它与变压器的绕组布置及铁芯特性有关。

例如，用于电焊机上变压器，操作是在变压器的次级侧通过电焊条将电路短路来接通电源的，电焊机使用时频繁地产生突发性强电流，从而使变压器初级侧开关装置承受很大的应力。

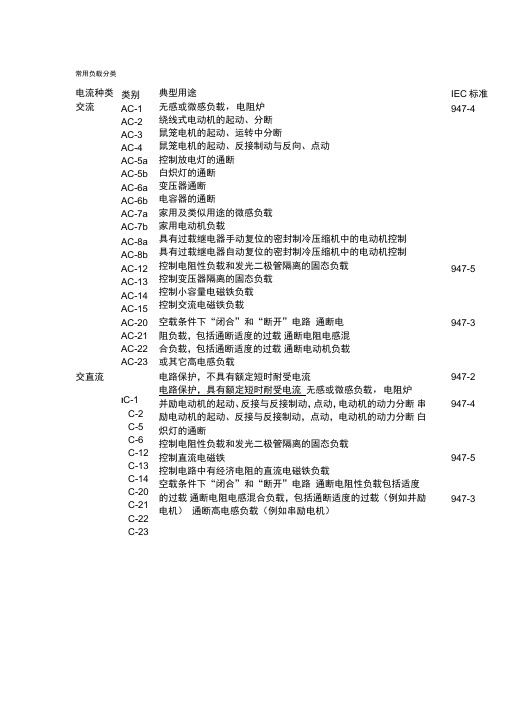

常用负载分类电流种类交流类别AC-1AC-2AC-3AC-4AC-5aAC-5bAC-6aAC-6bAC-7aAC-7bAC-8aAC-8bAC-12AC-13AC-14AC-15典型用途无感或微感负载，电阻炉绕线式电动机的起动、分断鼠笼电机的起动、运转中分断鼠笼电机的起动、反接制动与反向、点动控制放电灯的通断白炽灯的通断变压器通断电容器的通断家用及类似用途的微感负载家用电动机负载具有过载继电器手动复位的密封制冷压缩机中的电动机控制具有过载继电器自动复位的密封制冷压缩机中的电动机控制控制电阻性负载和发光二极管隔离的固态负载控制变压器隔离的固态负载控制小容量电磁铁负载控制交流电磁铁负载IEC标准947-4947-5交直流AC-20AC-21AC-22AC-23I C-1C-2C-5C-6C-12C-13C-14C-20C-21C-22C-23空载条件下“闭合”和“断开”电路通断电阻负载，包括通断适度的过载通断电阻电感混合负载，包括通断适度的过载通断电动机负载或其它高电感负载947-3电路保护，不具有额定短时耐受电流电路保护，具有额定短时耐受电流无感或微感负载，电阻炉并励电动机的起动、反接与反接制动，点动，电动机的动力分断串励电动机的起动、反接与反接制动，点动，电动机的动力分断白炽灯的通断控制电阻性负载和发光二极管隔离的固态负载控制直流电磁铁控制电路中有经济电阻的直流电磁铁负载空载条件下“闭合”和“断开”电路通断电阻性负载包括适度的过载通断电阻电感混合负载，包括通断适度的过载（例如并励电机）通断高电感负载（例如串励电机）947-2947-4947-5947-3电气设计中低压交流接触器的选用2006-6-24 12:21rri页面功能【字体：大中小】【打印】【关闭】低压交流接触器主要用于通断电气设备电源，可以远距离控制动力设备，在接通断开设备电源时避免人身伤害。

交流接触器的选用对动力设备和电力线路正常运行非常重要。

2. 交流接触器的负载不同的用电设备其负载性质和通断过程的电流变化相差很大，因此对接触器的要求也有所不同，常用的负载有以下数种：2.1 电热元件负载对电热元件负载中用的线绕电阻元件，其接通电流可达额定电流的1.4倍，例如用于室内供暖，电烘箱及电热空调等设备。

若考虑网络电压升高10％，则电阻元件的工作电流也将相应增大。

因此，在选择接触器的额定工作电流时，应予以考虑。

这类负载被划分在AC1使用类别中。

2.2 照明装置当接通照明装置中的白炽灯负载时，有较大的冲击电流产生，约为额定电流的15倍，若考虑到容许电压升高10％，电流也将相应增加，其使用类别被划分在AC－5b中。

其它不同的照明灯，其接通时的冲击电流值和起动时间不同，负载功率因数也不等于1。

它们被划分在AC-5a。

2.3 低压变压器负载当接通低压变压器时，会出现一个持续时间甚短的峰值电流，可达变压器额定电流的15－20倍，它与变压器的绕组布置及铁心特性有关。

例如，用于电焊机上的变压器，操作是在变压器的次级侧通过电焊条将电路短路来接能电源的，电焊机使用时频繁地产生突发性的强电流，从而使变压器初级侧的开关装置承受很大的应力。

在此情况下，必须知道变压器输出额定工作电流、电焊条短接时的短路电流以及焊接频率等参数和操作条件，其使用类别划分在AC－6a中。

2.4 电容器负载接通电容器时产生瞬态充电过程，充电电流可达很高的数值，同时伴随着频率可从几百到几千赫的振荡，因此，它对开关电器提出了严峻的要求。

接通电容器对电流的振幅和频率，由电路的电网电压、电容器的容量及电路中的电抗值所决定，并与此馈电变压器和连接导线的截面、长度有关。

为了较经济地切换电容器，并防止在不利的工作条件下使开关电器的触头发生接通熔焊，一般可在电容器及支路中串入附加电感或电阻以限制电流，并减小接通电路时对电网的影响。

此类使用类别划分在AC－6b中。

2.5 电动机负载低压电动机是最常用的负载之一。

交流接触器的参数Ie(AC（1),Ui,Ue,AC）3IePe分别是什么意思交流接触器的参数即(交流-1)、用户界面、用户界面和交流-3分别表示1。

交流-1:电阻负载开和关交流-2:绕组电机启动、停止和制动；打开和关闭额定电流AC-3:鼠笼式电机的启动、停止和制动；开启2-3倍额定电流，关闭额定电流交流-4:鼠笼式电机频繁启动、停止和制动；开启4-6倍额定电流，关闭2-3倍额定电流。

交流指交流负载。

常见接触器类型使用类别代码来施加典型负载。

例如，典型的设备，如交流1非感应或微感应负载、电阻负载电阻炉、加热器和其他交流2绕线感应电机启动和断开起重机、压缩机、升降机和其他AC-3笼型感应电机启动和断开风扇。

交流-4笼型感应电动机的启动、反向连接和制动，例如泵或电动机风扇的闭合连接和断开，泵，交流-5A放电灯的通断，例如机床，高压气体放电灯的通断，例如汞灯、卤素灯等，交流-5B白炽灯的通断，白炽灯的通断，交流-6A变压器的通断，电焊机的通断，交流-6B电容器的通断，交流电容器的通断空调-7B家用电机，如干手器、冰箱、洗衣机和其他电源开关空调-8A密封制冷压缩机电动压缩机带手动复位过载脱扣器空调-8B密封制冷压缩机电动压缩机带手动复位过载脱扣器用于不同类别。

例如，ABB接触器A75样本表明:额定电流AC-3，400V-75额定C电流AC-1，40℃-125A ，也就是说，带鼠笼电机的A75可以启动75A电机，而125A电阻丝可以连接。

混合负载电机负载的接触器选择在许多情况下，接触器在AC-3和交流-4或交流-2和交流-4条件下混合，即在正常的开关和点动操作模式下混合接触寿命X可通过以下公式计算:X=A/[1+C/100(A/B-1)]公式:A-正常负载下的接触寿命；b-点动操作下的触点寿命；c-点动操作占开关时间的百分比以为例:一台37KW三相鼠笼式电动机，cos φ = 0.85，380V，即= 72a，采用3TB48接触器在混合操作模式下进行切换操作，其点动(AC-4)占切换操作总数的30%，试求接触器触点寿命x检查3TB48接触器的寿命曲线，得出:AC-3时的电寿命a = 1.2×106倍交流-4，电寿命b = 5× 10 4倍°c = 30%，则接触器在混合运行模式下的使用寿命为:x = 15.2×1042。

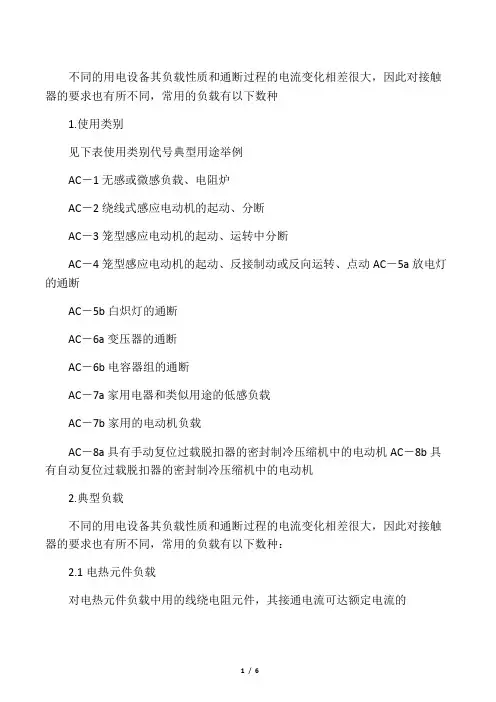

不同的用电设备其负载性质和通断过程的电流变化相差很大，因此对接触器的要求也有所不同，常用的负载有以下数种1.使用类别见下表使用类别代号典型用途举例AC－1无感或微感负载、电阻炉AC－2绕线式感应电动机的起动、分断AC－3笼型感应电动机的起动、运转中分断AC－4笼型感应电动机的起动、反接制动或反向运转、点动AC－5a放电灯的通断AC－5b白炽灯的通断AC－6a变压器的通断AC－6b电容器组的通断AC－7a家用电器和类似用途的低感负载AC－7b家用的电动机负载AC－8a具有手动复位过载脱扣器的密封制冷压缩机中的电动机AC－8b具有自动复位过载脱扣器的密封制冷压缩机中的电动机2.典型负载不同的用电设备其负载性质和通断过程的电流变化相差很大，因此对接触器的要求也有所不同，常用的负载有以下数种：2.1电热元件负载对电热元件负载中用的线绕电阻元件，其接通电流可达额定电流的1.4倍，例如用于室内供暖，电烘箱及电热空调等设备。

若考虑网络电压升高10％，则电阻元件的工作电流也将相应增大。

因此，在选择接触器的额定工作电流时，应予以考虑。

这类负载被划分在AC1使用类别中。

2.2照明装置当接通照明装置中的白炽灯负载时，有较大的冲击电流产生，约为额定电流的15倍，若考虑到容许电压升高10％，电流也将相应增加，其使用类别被划分在AC－5b中。

其它不同的照明灯，其接通时的冲击电流值和起动时间不同，负载功率因数也不等于1。

它们被划分在AC-5a。

2.3低压变压器负载当接通低压变压器时，会出现一个持续时间甚短的峰值电流，可达变压器额定电流的15－20倍，它与变压器的绕组布置及铁心特性有关。

例如，用于电焊机上的变压器，操作是在变压器的次级侧通过电焊条将电路短路来接能电源的，电焊机使用时频繁地产生突发性的强电流，从而使变压器初级侧的开关装置承受很大的应力。

在此情况下，必须知道变压器输出额定工作电流、电焊条短接时的短路电流以及焊接频率等参数和操作条件，其使用类别划分在AC－6a 中。

交流接触器的分类及参数1.按用途分类：-主接触器：用于控制大功率设备，如电动机启动和停止。

-辅助接触器：用于控制辅助设备，例如指示灯、按钮等。

-时间延迟接触器：用于实现设定时间的延迟断开或接通电路功能。

-控制接触器：用于远程控制和信号传输。

2.按操作电压分类：-低压接触器：操作电压通常为24V或48V，适用于控制小功率装置。

-中压接触器：操作电压通常为110V或220V，适用于中等功率装置的控制。

-高压接触器：操作电压通常为380V或660V，适用于大功率设备的控制。

3.按额定电流分类：-小型接触器：额定电流一般在10A以下。

-中型接触器：额定电流在10A到50A之间。

-大型接触器：额定电流在50A以上。

4.按控制方式分类：-直接控制接触器：通过直接加电或去电来控制接触器的状态。

-间接控制接触器：通过触点来实现对接触器的控制。

5.按接触器结构分类：-双断点接触器：具有两对开合触点，用于提高接触器的可靠性和寿命。

-三断点接触器：具有三对开合触点，适用于控制电动机等高功率负载。

接触电阻是接触器在闭合状态下的电阻，影响接触器的继电器的工作效率和发热情况。

接触时间是指接触器的触点闭合的时间，断开时间是指接触器的触点断开的时间。

机械寿命是指接触器在正常工作条件下能够进行的开关次数，电气寿命是指接触器能够承受的最大负载电流和电压下的工作时间。

总之，交流接触器的分类和参数涉及多个方面，如用途、操作电压、额定电流、控制方式和接触器结构等。

在选择和使用交流接触器时，需要根据具体的应用需求和电路要求，综合考虑各项参数，并与实际情况相匹配，以确保设备正常可靠的运行。

交流接触器的分类及参数．交流接触器的分类交流接触器是电气回路很重要的原器件，交流接触器的种类很多，其分类方法也不尽相同。

按照一般的分类方法，大致有以下几种。

①按主触点极数分可分为单极、双极、三极、四极和五极接触器。

单极接触器主要用于单相负荷，如照明负荷、焊机等，在电动机能耗制动中也可采用；双极接触器用于绕线式异步电机的转子回路中，起动时用于短接起动绕组；三极接触器用于三相负荷，例如在电动机的控制及其它场合，使用最为广泛；四极接触器主要用于三相四线制的照明线路，也可用来控制双回路电动机负载；五极交流接触器用来组成自耦补偿起动器或控制双笼型电动机，以变换绕组接法。

②按灭弧介质分可分为空气式接触器、真空式接触器等。

依靠空气绝缘的接触器用于一般负载，而采用真空绝缘的接触器常用在煤矿、石油、化工企业及电压在660V和1140V等一些特殊的场合。

③按有无触点分可分为有触点接触器和无触点接触器。

常见的接触器多为有触点接触器，而无触点接触器属于电子技术应用的产物，一般采用晶闸管作为回路的通断元件。

由于可控硅导通时所需的触发电压很小，而且回路通断时无火花产生，因而可用于高操作频率的设备和易燃、易爆、无噪声的场合。

2．交流接触器的基本参数（1）额定电压指主触点额定工作电压，应等于负载的额定电压。

一只接触器常规定几个额定电压，同时列出相应的额定电流或控制功率。

通常，最大工作电压即为额定电压。

常用的额定电压值为220V、380V、660V等。

（2）额定电流接触器触点在额定工作条件下的电流值。

380V三相电动机控制电路中，额定工作电流可近似等于控制功率的两倍。

常用额定电流等级为5A、10A、20A、40A、60A、100A、150A、250A、400A、600A。

（3）通断能力可分为最大接通电流和最大分断电流。

最大接通电流是指触点闭合时不会造成触点熔焊时的最大电流值；最大分断电流是指触点断开时能可靠灭弧的最大电流。

一般通断能力是额定电流的5～10倍。

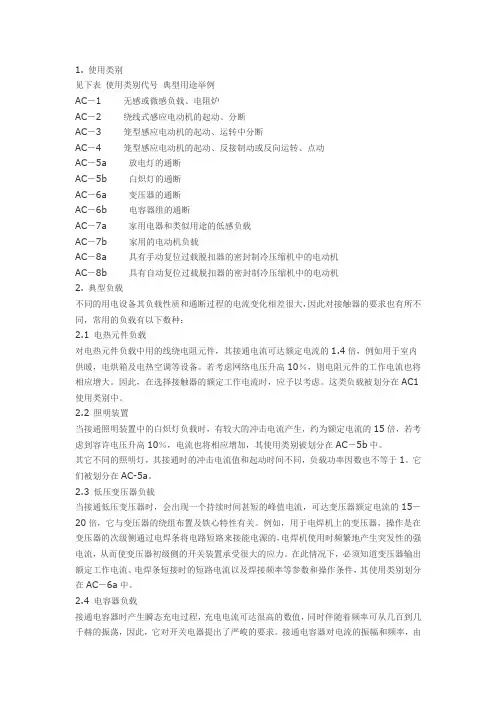

1. 使用类别见下表使用类别代号典型用途举例AC－1 无感或微感负载、电阻炉AC－2 绕线式感应电动机的起动、分断AC－3 笼型感应电动机的起动、运转中分断AC－4 笼型感应电动机的起动、反接制动或反向运转、点动AC－5a 放电灯的通断AC－5b 白炽灯的通断AC－6a 变压器的通断AC－6b 电容器组的通断AC－7a 家用电器和类似用途的低感负载AC－7b 家用的电动机负载AC－8a 具有手动复位过载脱扣器的密封制冷压缩机中的电动机AC－8b 具有自动复位过载脱扣器的密封制冷压缩机中的电动机2. 典型负载不同的用电设备其负载性质和通断过程的电流变化相差很大，因此对接触器的要求也有所不同，常用的负载有以下数种：2.1 电热元件负载对电热元件负载中用的线绕电阻元件，其接通电流可达额定电流的1.4倍，例如用于室内供暖，电烘箱及电热空调等设备。

若考虑网络电压升高10％，则电阻元件的工作电流也将相应增大。

因此，在选择接触器的额定工作电流时，应予以考虑。

这类负载被划分在AC1使用类别中。

2.2 照明装置当接通照明装置中的白炽灯负载时，有较大的冲击电流产生，约为额定电流的15倍，若考虑到容许电压升高10％，电流也将相应增加，其使用类别被划分在AC－5b中。

其它不同的照明灯，其接通时的冲击电流值和起动时间不同，负载功率因数也不等于1。

它们被划分在AC-5a。

2.3 低压变压器负载当接通低压变压器时，会出现一个持续时间甚短的峰值电流，可达变压器额定电流的15－20倍，它与变压器的绕组布置及铁心特性有关。

例如，用于电焊机上的变压器，操作是在变压器的次级侧通过电焊条将电路短路来接能电源的，电焊机使用时频繁地产生突发性的强电流，从而使变压器初级侧的开关装置承受很大的应力。

在此情况下，必须知道变压器输出额定工作电流、电焊条短接时的短路电流以及焊接频率等参数和操作条件，其使用类别划分在AC－6a中。

2.4 电容器负载接通电容器时产生瞬态充电过程，充电电流可达很高的数值，同时伴随着频率可从几百到几千赫的振荡，因此，它对开关电器提出了严峻的要求。
