4、笼型感应电动机AC－3使用类别用接触器的选用
电动机有笼型和绕线型电动机，其使用类别分别为AC－2，AC－3和AC－4，因此，对不同型式和使用类别的电动机用选用不同结构的接触器。
笼型电动机的起动电流约为6倍电动机额定电流Ie，接触器分断电流为电动机额定电流Ie。其使用类别分别为AC－3，如：水泵、风机、拉丝机、镗床、印刷机以及钢厂中的热剪机等，这里可选用直动式交流接触器。
选用的方法有查表法和查选用曲线法，在产品样本中直接列出在不同额定工作电压下的额定工作电流和可控制电动机的功率，以免除用户的换算，这时可以按电动机功率或额定工作电流，用查表法选用接触器。
5、绕线式感应电动机AC－2使用类别用接触器的选用
此类负载下接触器的接通电流与分断电流均为2.5倍电动机的额定电流Ie。即AC－2使用类别，一般选用转动式交流接触器较合适。因为其电寿命比直动式的高，而且便于维修。选用时可按电动机额定电流查表即可。（注意：每小时操作循环次数较高的场合，不宜选用CJ12B）。也可选用直动式交流接触器，但其电寿命不如转动式。AC－3电寿命为120万的直动式接触器，在AC－2使用，其电寿命约为十万次左右。
6、笼型感应电动机AC－4使用类别用接触器的选用
当电动机处于点动或需反向运转、反接制动时，负载与AC－3不同，其接通电流为6 Ie。为AC－4使用类别。
给出了额定电压380V、AC－4条件下接触器的额定工作电流值，据此，可计算出AC －4使用类别下可控电动机功率Pm。例如，CJX1－9型交流接触器在380V、AC－4条件下其额定工作电流为3.3A。我们知道电动机的额定输出功率=3UeIeCOSΦη
其中：Ue－电动机的额定电压；
Ie－电动机的额定电流；
COSΦ－电动机的功率因数；
η-电动机的效率。
将上述接触器AC－4条件下的额定电流值3.3A代入上式，假定电机的COS＝0.85，η＝0.9，则
＝3×380×3.3×0.85×0.9=1.66KW
即CJX1－9交流接触器在380V、AC－4使用类别下可控制的三相笼型电动机约在1. 66KW以下。
如果触头寿命允许适当缩短，则AC－4的额定工作电流可适当增大。在很低的通断频率时，AC－4使用类别的接触器可按照AC－3使用类别选择。
7、混合负荷电动机负载用接触器的选用
在许多情况下，接触器是在AC－3和AC－4或AC－2和AC－4条件下混合使用，即在正常通断与点动操作方式下混合使用。混合使用的触头寿命X可用下述公式计算：
X=A/1+0.01*C*(A/B-1)
式中：A－正常负荷下的触头寿命；
B－点动操作下的触头寿命；
C－点动操作占通断次数的百分比。
例如：一台37KW的三相鼠笼电动机，COSΦ＝0.85，380V，Ie＝72A，使用3TB48型接触器在混合工作方式下进行切换操作，其点动（AC－4）占开关操作总次数的30％，试求接触器触头寿命X。
查3TB48型接触器的寿命曲线，得到：
AC－3时的电寿命A＝1.2×次
AC－4时的电寿命B＝5×次
C＝30％，则混合工作方式中接触器的寿命为：
X=15.2*104
8、电容器用接触器的选用
前已述及因接触器接通电容器组时会出现很大的合闸涌流，触头闭合过程中烧损严重，因此一般都要求接触器降容使用。
CJ19系列切换电容器接触器专为切换电容器而设计，并采用了串联电阻抑制涌流的措施。
表7CJ19系列接触器配用电容器
交流接触器的选用计算 工控2009-11-03 09:18:12 阅读70 评论0 字号：大中小订阅 交流接触器的选用计算 (一)电动机负载时的选用 交流接触器吸引线困电压由控制电路电压而定。主触头额定电流 由下面经验公式计算： Imc= PN X 10³ ----------------- KUN 式中Imc ——主触头额定电流，A； PN ——被控制的电动机额定功率，KW； K ——常数，一般取1—1.4； UN ——电动机的额定电压，V。 实际选择时，接触器的主触头额定电流大于上式计算值。 (二)非电动机负载时的选用 非电动机负载有电阻炉、电容器、变压器、照明装置等，选配接触器时，除考虑接通容量外，还应考虑使用中可能出现的过电流．现 分述如下。
1．电热设备 电流波动最大值不超过1.4IN，可按下式选用 Itc≥1.2 IN 式中Itc ——接触器额定发热电流，A； IN ——被控电热设备额定电流，A。 如接触器铭牌上未注明Itc值，可按工作电流相等原则选用。 2．电容器 用接触器控制电容器时．应考虑电容器的合闸电流、持续电流和在负载下的电寿命。现推荐采用表1的数据。对于更大容量的电容器，常串接电阻，以使接触器的接通电流减少50％。 表1 型号电容器额定 工作电流Ic(A) 电容器标称容量Qc（Kvar） 电容器额定工作电压Uc=220V 电容器额定工作电压 Uc=380V CJ10-10 7.5 3 6 CJ10-20 12 5 8 CJ10-40 30 12.5 20
CJ10-60 53 25 40 CJ10-100 80 30 60 CJ10-150 105 40 75 CJ20-250 130 50 100 3．电焊变压器 表2为电焊变压器选配接触器参考表。经验表明，焊接时的分断电流平均比接通电流大2—4倍，而且为单相负载，因此所用接触器 的3极可以并联使用。 表2 型号额定 工作电流IN(A) SN(kVA) Ik(A) UN=220V UN=380V UN=220V UN=280V CJ10-60 30 11 20 300 300 CJ10-100 53 20 30 450 450 CJ10-150 66 25 40 600 600 CJ10-250 105 40 70 1050 1050 CJ10-250 130 50 90 1800 1800
电动机如何选择交流接触器、空开、过热继电器电机如何配线？选用断路器，热继电器？如何根据电机的功率，考虑电机的额定电压，电流配线，选用断路器，热继电器.口诀：三相二百二电机，千瓦三点五安培。常用三百八电机，一个千瓦两安培。低压六百六电机，千瓦一点二安培。高压三千伏电机，四个千瓦一安培。高压六千伏电机，八个千瓦一安培。一台三相电机，除知道其额定电压以外，还必须知道其额定功率及额定电流，比如：一台三相异步电机，7.5KW，4极（常用一般有2、4、6级，级数不一样，其额定电流也有区别），其额定电路约为15A 。1、断路器：一般选用其额定电流1.5-2.5倍，常用DZ47-60 32A，2、电线：根据电机的额定电流15A，选择合适载流量的电线，如果电机频繁启动，选相对粗一点的线，反之可以相对细一点，载流量有相关计算口决，这里我们选择4平方，3、交流接触器，根据电机功率选择合适大小就行，1.5-2.5倍,一般其选型手册上有型号，这里我们选择正泰CJX2--2510，还得注意辅助触点的匹配，不要到时候买回来辅助触点不够用。4、热继电器，其整定电流都是可以调整，一般调至电机额定电流1-1.2倍。断路器继电器电机配线电机如何配线？（1）多台电机配导线：把电机的总功率相加乘以2是它们的总电流。（2）在线路50米以内导线截面是：总电流除4.（再适当放一点余量）3）线路长越过50米外导线截面：总电流除3.（再适当放一点途量）（4）120平方以上的大电缆的电流密度要更低一些，断路器：（1）
断路器选择：电机的额定电流乘以2.5倍，整定电流是电机的1.5倍就可以了,这样保证频繁启动,也保证短路动作灵敏。热继电器？热继电器的整定值是电机额定电流是1.1倍。交流接触器：交流接触器选择是电机流的2.5倍。这样可以保证长期频繁工作。其他答案根据电流来选择但一定要留有余量看电机的铭牌，电流有好大，只有热继电器要选合适的，其它东西的电流大一倍就可以了。主要取决与电动机的功率,也就是工作电流的大小,交流接触器的额定电流应该比电动机的启动电流要大些,空 气开关应大于或等于接触器的额定电流,热继电器一般有调节范围,应该把电动机的工作电流包括在热继电器电流调整的范围内即可.电缆可根据电机电流的大小及长度进行选择,15KW内近距离每平方毫米铜电缆可带3.5KW左右.额定功率就是电动机铭牌上标注的的功率,计算公式是电流等于功率除以（1.732乘以电压乘以功率因数再乘以效率）功率因数一般选0.85，效率一般选取0. 导线截面积与载流量的一般计算一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。 <关键点> 一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。如：2.5 mm2 BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A 4 mm2 BVV 铜导线安全载流量的推荐值4×8A/mm2=32A 二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选
第 1 页 共 14 页 B 系列交流接触器快速选型表 –
B系列交流接触器技术数据和性能 第 2 页共14 页
B系列交流接触器技术数据和性能 第 3 页共14 页
B系列交流接触器可配用的辅助触头 第 4 页共14 页
B、K系列交流触器主要技术参数 用途 B系列交流接触器用于AC50或60Hz电路中，供远距离接通与分断电力线路或频繁地控制交流电动机用。与T纱列热过载继电器配用或组成MSB电磁起动器，可以保护电动机的过载和断相。 B25C，B30C，B50C，B63C，B75C切换电容器接触器主要适用于交流50Hz，额定电压380V的补偿回路中接通和分断电力电容器，以调整用电系统的功率因素，接触器具有抑制涌流能力，使接通时的涌流蜂值不大于额定工作电流的20，适用工作条件与B系列接触器相同。 B25C-B75C切换电容器接触器，由于就在B系列交流接触器产品上派生形成的，因此其技术性能指标除机械寿命及电寿命外，其余技术能均与B系列交流接触器同一电流规格的产品相同。该产品采用了二组装配在接触器二侧的特殊辅助触头和限流及强制泄放电阻组成，当投入电容器时，先由串有限流电阻的辅助触头闭合，使电容器的充电涌入电流限制在电容额定电流ln的20内，紧接着，接触器主触头闭合，使第二次出现的浪涌电流也限制在20倍以内。这种结构要原先采用的接触器+限流了电抗器，省略一组接触器和电抗器，投资费用有较大的节约。该种类接触器摒弃了CJ16，CJ19系列接触器的强制放电电阻，导致电容器第二次投时剩余电压过高，以致于以发生接触器限流电阻烧毁，至触点熔焊的缺点，加装了强制放电电阻，当接触器将运行的电容器切离电网后，接触器的特殊辅助触头的常闭触头闭合，将电容器通过强制放电电阻短接放电，以保证电容器在第二次重新投放时其剩余电压不大于50V满足技术条件的要求，避免了限流电阻烧毁及接触器主触头熔焊。B25C-B75C5个电流规格的切换电容器接触器，设计先进新颖，工作可靠性高，技术经济指标高，就补偿电容柜中不可缺少的元器件。 K系列交流接触器适用于AC50Hz或60Hz，电压至660V电流至75A电路中，供远距离接通与分断电力线路工作或频繁地控制交流电动机用。与T系列热继电器配有或组成电磁起动器可用作电动机的过载和断相保护。 产品符合ICE947和GB1408等标准。 工作环境 海拔不超过2000米； 周围空气温度不高于40℃及不低于-5℃ 与垂直面倾斜度不超过5度； 周围空气不应受尘埃、烟灰、有害气体、蒸气或含盐气体等污染。 技术性能与参数 B系列交流接触器技术性能 第 5 页共14 页
交流接触器选型根据电动机的启动电流来选，一般取启动电流的1.5倍比较合适 55KW在三角形接法运行电流是80A左右，因此该接触器选120A的即可 而你采用的是星型启动，那么星型的接触器就要考虑到启动电流 55KW在星型接法运行电流是80A的1/3，即27A左右；另外启动电流一般按7倍的运行电流计算，因此该接触器选200A的即可。 电动机配套使用的交流接触器，应该考虑到电动机的启动电流，选择大于电动机额定电流3-5倍的。交流接触器过小，其触点容易产生火花、发热，甚至烧坏。交流接触器的说明书上有使用要求，你参考选择使用就可以了。 其他答案 1。电机1.1，1.5，2.2，3，4，5.5，7.5，10，11，15，18.5，22，30。 2。接触器cjx2（cj20）9A，9A，12A，16A，25A，40A，40A，50A，63A，65A，65A（100A），100A， 每一千瓦的工作电流为两安左右，我喜欢用两到三倍的，比较耐用性能又好，价钱也贵不了多少。 依据电动机功率选择接触器,如7.5千瓦电动机电流15A,接触器选择电流为20A的.2.2千瓦电动机电流5A,接触器选择电流为10A的. 电动机如何选择交流接触器、空开、过热继电器 电动机如何选择交流接触器、空开、过热继电器 电机如何配线选用断路器热继电器 如何根据电机的功率考虑电机的额定电压电流配线选用断路器热继电器 三相二百二电机千瓦三点五安培。 常用三百八电机一个千瓦两安培。 低压六百六电机千瓦一点二安培。 高压三千伏电机四个千瓦一安培。 高压六千伏电机八个千瓦一安培。 一台三相电机除知道其额定电压以外还必须知道其额定功率及额定电流比如一台三相异步电 机7.5KW4极常用一般有2、4、6级级数不一样其额定电流也有区别其额定电路约为 15A 。 1、断路器一般选用其额定电流1.5-2.5倍常用DZ47-60 32A 2、电线根据电机的额定电流15A选择合适载流量的电线如果电机频繁启动选相对粗一点的 线反之可以相对细一点载流量有相关计算口决这里我们选择4平方 3、交流接触器根据电机功率选择合适大小就行 1.5-2.5倍,一般其选型手册上有型号这里我们 选择正泰CJX2--2510还得注意辅助触点的匹配不要到时候买回来辅助触点不够用。 4、热继电器其整定电流都是可以调整一般调至电机额定电流1-1.2倍。 断路器继电器电机配线 电机如何配线 1多台电机配导线把电机的总功率相加乘以2是它们的总电流。 2在线路50米以内导线截面是总电流除4.再适当放一点余量 3线路长越过50米外导线截面总电流除3.再适当放一点途量 4120平方以上的大电缆的电流密度要更低一些 断路器
第五章交流接触器 5．1 用途和分类 5．1．1 用途 交流接触器是一种用于远距离频繁地接通和断开交流50Hz（或60Hz），电压至380V（或660/690V，有的主电路还可至1000V/1140V）的主电路及控制电路的电器，其主要控制对象是交流电动机，也可控制其他电力负载，如电热器、照明灯、电焊机、变压器和电容器组等。 直动式交流接触器控制的电动机主要是鼠笼式，由于其体积少，普遍用于机床行业中。转动式交流接触器控制的电动机为绕线式，主要用于冶金、轧钢等企业及起重设备中。 5．1．2 分类 5．1．2．1 按结构形式分 a、直动式； b、转动式； 5．1．2．2 按极数分： a、二极； b、三极； c、四极； d、五极；（只有转动式） 5．1．2．3 按有无吹弧线圈分 a、有吹弧线圈； b、无吹弧线圈； 5．1．2．4 其他方式分（略）
5．1．3 接触器的使用类别及典型负载 5．1．3．1 使用类别见表5．1 表5．1交流接触器的使用类别 5．1．3．2典型负载 不同的用电设备其负载性质和通断过程的电流变化相差很大，因此对接触器的要求也有所不同 5．1．3．2．1 电热元件负载 对电热元件负载中用的线绕电阻元件，其接通电流可达额定电流的1．4倍，例如用于室内供暖，电烘箱及电热空调等设备。若考虑网络电压升高10%，则电阻元件的工作电流也将相应增大。因此，在选择接触器的额定工作电流时，应予以考虑。这类负载被划分在AC-1使用类别中。 5．1．3．2．2 照明装置
当接通照明装置中的白炽灯负载时，有较大的冲击电流产生，约为额定电流的15倍，若考虑到容许电压升高10%，电流也将相应增加，其使用类别被划分在AC-5b中。 其他不同的照明灯，其接通时的冲击电流值和起动时间不同，负载功率因数也不等于1。它们被划分在AC -5a 中。 5．1．3．2．3 低压变压器负载 当接通低压变压器时，会出现一个持续时间甚短的峰值电流，可达变压器额定电流的15-20倍，它与变压器的绕组布置及铁心特性有关。例如，用于电焊机上的变压器，操作是在变压器的次级侧通过电焊条将电路短路来接通电源的，电焊机使用时频繁地产生突发性的强电流，从而使变压器初级侧面的开关装置承受很大应力。在此情况下，必须知道变压器输出额定工作电流、电焊条短接时的短路电流以及焊接频率等参数和操作条件，其使用类别划分在AC -6a 中。 5．1．3．2．4 电容器负载 接通电容器产生瞬态充电过程，充电电流可达很高的数值，同时伴随着频率可从几百到几千赫的振荡，因此，它对开关电器提出了严峻的要求。接通电容器对电流的振幅和频率，由电路的电网电压、电容器的容量及电路中的电抗值所决定，并与此馈电变压器和连接导线的截面、长度有关。 为了较经济地切换电容器，并防止在不利的工作条件下使开关的触头发生接通熔焊，一般可在电容器支路中串入附加电感或电阻以限制电流，并减小接通电路时对电网的影响。此类使用类别划分在AC-6b中。 5．1．3．2．5 电动机负载 低压电动机是最常用的负载之一。交流电动机常用的有绕线式电动机和鼠笼式感应电动机。 绕线式电动机起动时，在转子电路中接入电阻以限制起动电流。但不同的负载起动时间不同，负载越重起动时间越长。用于绕线式电动机切换的接触器属于AC-2使用类别。
交流接触器如何选择
————————————————————————————————作者：————————————————————————————————日期：
交流接触器如何选择 根据电路中负载电流的种类选择。交流负载应选用交流接触器，直流负载应选用直流接触器，如果控制系统中主要是交流负载，直流电动机或直流负载的容量较小，也可都选用交流接触器来控制，但触点的额定电流应选得大一些。 1、选择接触器的类型 根据电路中负载电流的种类选择。交流负载应选用交流接触器，直流负载应选用直流接触器，如果控制系统中主要是交流负载，直流电动机或直流负载的容量较小，也可都选用交流接触器来控制，但触点的额定电流应选得大一些。 2、选择接触器主触头的额定电压 其次接触器主触头的额定电压应等于或大于负载的额定电压。 3、选择接触器主触头的额定电流 被选用接触器主触头的额定电流应不小于负载电路的额定电流。也可根据所控制的电动机最大功率进行选择。如果接触器是用来控制电动机的频繁启动、正反或反接制动等场合，应将接触器的主触头额定电流降低使用，一般可降低一个等级。 4、根据控制电路要求确定吸引线圈工作电压和辅助触点容量 如果控制线路比较简单，所用接触器的数量较少，则交流接触器线圈
的额定电压一般直接选用380V或220V。如果控制线路比较复杂，使用的电器又比较多，为了安全起见，线圈的额定电压可选低一些，这时需要加一个控制变压器。直流接触器线圈的额定电压应视控制回路的情况而定。而一系列、同一容量等级的接触器，其线圈的额定电压有好几种，可以选线圈的额定电压和直流控制电路的电压一致。直流接触器的线圈是加直流电压，交流接触器的线圈一般是加交流电压。有时为了提高接触器的最大操作频率，交流接触器也有采用直流线圈的。如果把直流电压的线圈加上交流电压，因阻挠太大，电流太小，则接触器往往不吸合。如果将交流电压的线圈加上直流电压，则因电阻太小，电流太大，会烧坏线圈。 下面请看交流接触器选型指南！
接触器的选型与使用 接触器是一种通用性很强的自动电磁式开关电器，可用于频繁操作和远距离的控制。文章简要介绍了接触器的选用原则、安装及使用。 [关键词]电磁系统触点系统线圈选型与使用 0、引言 接触器是一种通用性很强的自动电磁式开关电器，是电力拖动与自动控制系统中重要的低压电器。它可以频繁地接触和分段交直流主电路及大容量控制电路。其主要控制对象是电动机，也可以控制其他设备，如电焊机、电阻炉和照明器具等电力负荷。它利用电磁力的吸合和反向弹力作用使接触点闭合和分断，从而使电路接通和断开。它具有欠电压释放保护和零压保护，控制容量大，可用于频繁操作和远距离的控制。且工作可靠，寿命长，性能稳定，维护方便。接触器不能切断短路电流，因此通常与熔断器配合使用。 1、接触器的工作原理与结构组成 接触器主要由电磁系统、触点系统、灭弧系统及其它部分组成。 (1)电磁系统：电磁系统包括电磁线圈和铁心，是接触器的重要组成部分，依靠它带动触点的闭合与断开。 (2)触点系统：触点是接触器的执行部分，包括主触点和辅助触点。主触点的作用是接通。 (3)分断主回路，控制较大的电流，而辅助触点是在控制回路中，以满足各种控制方式的要求。 (4)灭弧系统：灭弧装置用来保证触点断开电路时，产生的电弧能可靠的熄灭，减少电弧对触点的损伤。为了迅速熄灭断开时的电弧，通常接触器都装有灭弧装置，一般采用半封式纵缝陶土灭弧罩，并配有强磁吹弧回路。 (5)其它部分：绝缘外壳、弹簧、短路环、传动机构等。 工作原理：当线圈通电时，静铁心产生电磁吸力，将动铁心吸合，由于触头系统是与动
铁心联动的，因此动铁心带动三条动触片同时运行，触点闭合，从而接通电源。当线圈断电时，吸力消失，动铁心联动部分依靠弹簧的反作用力而分离，使主触头断开，切断电源。 2、交流接触器的选用原则 接触器作为通断负载电源的设备，接触器的选用应按满足被控制设备的要求进行，除额定工作电压与被控设备的额定工作电压相同外，被控设备的负载功率、使用类别、控制方式、操作频率、工作寿命、安装方式、安装尺寸以及经济性是选择的依据。选用原则如下： (1)交流接触器的电压等级要和负载相同，选用的接触器类型要和负载相适应。 (2)负载的计算电流要符合接触器的容量等级，即计算电流小于等于接触器的额定工作电流。接触器的接通电流大于负载的启动电流，分断电流大于负载运行时分断需要的电流，负载的计算电流要考虑实际工作环境和工况，对于启动时间长的负载，半小时峰值电流不能超过约定发热电流。 (3)按短时的动、热稳定校验。线路的三相短路电流不应超过接触器允许的动、热稳定电流，当使用接触器断开短路电流时，还应校验接触器的分断能力。 (4)接触器吸引线圈的额定电压、电流及辅助触头的数量、电流容量，应满足控制回路接线要求。要考虑接在接触器控制回路的线路长度，一般推荐的操作电压值，接触器要能够在85％～110％的额定电压下工作。如果线路过长，由于电压降太大，接触器线圈对合闸指令有可能不起反映；由于线路电容太大，可能对跳闸指令不起作用。 (5)根据操作次数校验接触器所允许的操作频率。如果操作频率超过规定值，额定电流应该加大一倍。 (6)短路保护元件参数应该和接触器参数配合选用。 (7)接触器和其它元器件的安装距离要符合相关国标，要考虑维修和走线距离。 (8)有特殊要求情况下交流接触器的选用 ①防晃电型交流接触器 电力系统由于雷击、短路后重合闸以及单相人为短时故障接地后自动恢复等原因使供电系统晃电，晃电时间一般在几秒以下。

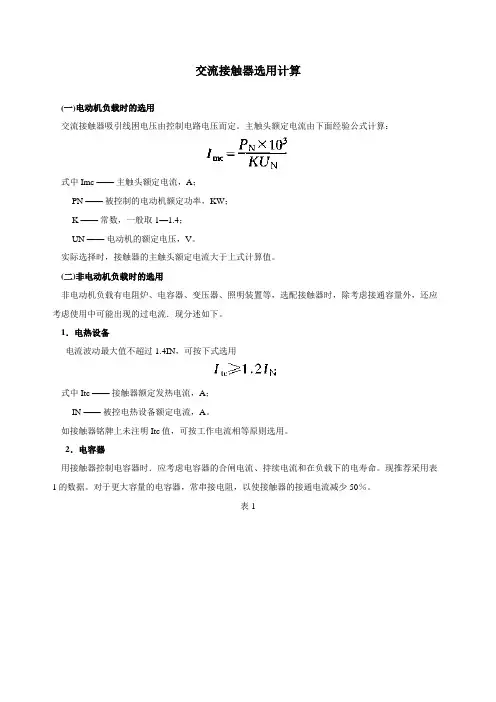

交流接触器选用计算 (一)电动机负载时的选用 交流接触器吸引线困电压由控制电路电压而定。主触头额定电流由下面经验公式计算： 式中Imc ——主触头额定电流，A； PN ——被控制的电动机额定功率，KW； K ——常数，一般取1—1.4； UN ——电动机的额定电压，V。 实际选择时，接触器的主触头额定电流大于上式计算值。 (二)非电动机负载时的选用 非电动机负载有电阻炉、电容器、变压器、照明装置等，选配接触器时，除考虑接通容量外，还应考虑使用中可能出现的过电流．现分述如下。 1．电热设备 电流波动最大值不超过1.4IN，可按下式选用 式中Itc ——接触器额定发热电流，A； IN ——被控电热设备额定电流，A。 如接触器铭牌上未注明Itc值，可按工作电流相等原则选用。 2．电容器 用接触器控制电容器时．应考虑电容器的合闸电流、持续电流和在负载下的电寿命。现推荐采用表1的数据。对于更大容量的电容器，常串接电阻，以使接触器的接通电流减少50％。 表1 3．电焊变压器 表2为电焊变压器选配接触器参考表。经验表明，焊接时的分断电流平均比接通电流大2—4倍，而且为单相负载，因此所用接触器的3极可以并联使用。
表2 4．照明装置 由于电压增加使得工作电流增加，改选用时不得超过接触器持续电流的90％。今将常用的照明装置种类、起动电流和选用电器时的原则列表3供参考。 表3
交直流断路器选用计算 (一)交流断路器选用计算 1．选择电气参数的一般原则 (1)断路器的额定工作电压大于或等于线路额定电压。 (2)断路器的额定电流大于或等于线路计算负载电流。 (3)断路器的额定短路通断能力大于或等于线路中可能出现的最大短路电流，一般按有效值计算。如果选用的断路器额定电流与要求相符，但额定短路通断能力小于断路器安装点的线路最大短路电流，必须提高选用断路器的额定电流，而按线路计算负载电流选择过电流脱扣器的额定电流。如果这样还不能满足要求，则可考虑下述三种方案解决：1）采用级联保护(或称串级保护)方式，利用上一级断路器和该断路器一起动作来提高短路分断能力。采用这种方案时，需将上一统断路器的脱扣器瞬动电流整定在下级断路器
已知一台低压380V电动机功率，试问应如何选择交流接触器、空开、过热继电器、电缆截面 电机如何配线？选用断路器，热继电器？ 如何根据电机的功率，考虑电机的额定电压，电流配线，选用断路器，热继电器 三相二百二电机，千瓦三点五安培。 常用三百八电机，一个千瓦两安培。 低压六百六电机，千瓦一点二安培。 高压三千伏电机，四个千瓦一安培。 高压六千伏电机，八个千瓦一安培。 一台三相电机，除知道其额定电压以外，还必须知道其额定功率及额定电流，比如：一台三相异步电机，7.5KW，4极（常用一般有2、4、6级，级数不一样，其额定电流也有区别），其额定电路约为15A 。 1、断路器：一般选用其额定电流1.5-2.5倍，常用DZ47-60 32A， 2、电线：根据电机的额定电流15A，选择合适载流量的电线，如果电机频繁启动，选相对粗一点的线，反之可以相对细一点，载流量有相关计算口决，这里我们选择4平方， 3、交流接触器，根据电机功率选择合适大小就行，1.5-2.5倍,一般其选型手册上有型号，这里我们选择正泰CJX2--2510，还得注意辅助触点的匹配，不要到时候买回来辅助触点不够用。 4、热继电器，其整定电流都是可以调整，一般调至电机额定电流1-1.2倍。 断路器继电器电机配线 电机如何配线？ （1）多台电机配导线：把电机的总功率相加乘以2是它们的总电流。 （2）在线路50米以内导线截面是：总电流除4.（再适当放一点余量） （3）线路长越过50米外导线截面：总电流除3.（再适当放一点途量） （4）120平方以上的大电缆的电流密度要更低一些， 断路器： （1）断路器选择：电机的额定电流乘以2.5倍，整定电流是电机的1.5倍就可以了,这样保证频繁启动,也保证短路动作灵敏。 热继电器？热继电器的整定值是电机额定电流是1.1倍。 交流接触器：交流接触器选择是电机流的2.5倍。这样可以保证长期频繁工作。 其他答案 根据电流来选择但一定要留有余量 看电机的铭牌，电流有好大，只有热继电器要选合适的，其它东西的电流大一倍就可以了。主要取决与电动机的功率,也就是工作电流的大小,交流接触器的额定电流应该比电动机的启动电流要大些,空气开关应大于或等于接触器的额定电流,热继电器一般有调节范围,应该把电动机的工作电流包括在热继电器电流调整的范围内即可.电缆可根据电机电流的大小及长度进行选择,15KW内近距离每平方毫米铜电缆可带3.5KW左右. 额定功率就是电动机铭牌上标注的的功率,计算公式是电流等于功率除以（1.732乘以电压乘以功率因数再乘以效率）功率因数一般选0.85，效率一般选取0.9.
接触器的结构以及其工作原理 接触器是一种自动化的控制电器。接触器主要用于频繁接通或分断交、直流电路，具有控制容量大，可远距离操作，配合继电器可以实现定时操作，联锁控制，各种定量控制和失压及欠压保护，广泛应用于自动控制电路，其主要控制对象是电动机，也可用于控制其它电力负载，如电热器、照明、电焊机、电容器组等。 接触器按被控电流的种类可分为交流接触器和直流接触器。 (一）交流接触器 交流接触器是广泛用作电力的开断和控制电路。它利用主接点来开闭电路，用辅助接点来执行控制指令。主接点一般只有常开接点，而辅助接点常有两对具有常开和常闭功能的接点，小型的接触器也经常作为中间继电器配合主电路使用。 交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。 交流接触器主要由四部分组成: (1) 电磁系统,包括吸引线圈、动铁芯和静铁芯；(2)触头系统,包括三副主触头和两个常开、两个常闭辅助触头,它和动铁芯是连在一起互相联动的；(3)灭弧装置,一般容量较大的交流接触器都设有灭弧装置,以便迅速切断电弧,免于烧坏主触头；(4)绝缘外壳及附件,各种弹簧、传动机构、短路环、接线柱等。 交流接触器的工作原理： 当线圈通电时，静铁芯产生电磁吸力，将动铁芯吸合，由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时运行,触点闭合,从而接通电源。当线圈断电时,吸力消失, 动铁芯联动部分依靠弹簧的反作用力而分离,使主触头断开,切断电源。 交流接触器的分类 交流接触器的种类很多，其分类方法也不尽相同。按照一般的分类方法，大致有以下几种。 ①按主触点极数分可分为单极、双极、三极、四极和五极接触器。单极接触器主要用于单相负荷，如照明负荷、焊机等，在电动机能耗制动中也可采用；双极接触器用于绕线式异步电机的转子回路中，起动时用于短接起动绕组；三极接触器用于三相负荷，例如在电动机的控制及其它场合，使用最为广泛；四极接触
交流接触器 1 用途的分类 接触器是一种自动化的控制电器。接触器主要用于频繁接通或分断交、直流电路，具有控制容量大，可远距离操作，配合继电器可以实现定时操作，联锁控制，各种定量控制和失压及欠压保护，广泛应用于自动控制电路，其主要控制对象是电动机，也可用于控制其它电力负载，如电热器、照明、电焊机、电容器组等。 接触器按被控电流的种类可分为交流接触器和直流接触器。这里主要介绍常用的交流接触器。交流接触器又可分为电磁式和真空式两种。 2 型号说明 (1)以上型号为标准型号，近年来，新开发了B系列交流接触器，其型号为BXX。 (2)电磁式交流接触器型号为CJ。真空式交流接触器型号为CZ。 3 电磁式交流接触器的结构和工作原理 (1)结构： 接触器主要由电磁系统、触点系统、灭弧系统及其它部分组成。 ①电磁系统：电磁系统包括电磁线圈和铁心，是接触器的重要组成部分，依靠它带动触点的闭合与断开。 ②触点系统：触点是接触器的执行部分，包括主触点和辅助触点。主触点的作用是接通和分断主回路，控制较大的电流，而辅助触点是在控制回路中，以满足各种控制方式的要求。 ③灭弧系统：灭弧装置用来保证触点断开电路时，产生的电弧可靠的熄灭，减少电弧对触点的损伤。为了迅速熄灭断开时的电弧，通常接触器都装有灭弧装置，一般采用半封式纵缝陶土灭弧罩，并配有强磁吹弧回路。 ④其它部分：有绝缘外壳、弹簧、短路环、传动机构等。 (2)工作原理： 当接触器电磁线圈不通电时，弹簧的反作用力和衔铁芯的自重使主触点保持断开位置。当电磁线圈通过控制回路接通控制电压(一般为额定电压)时，电磁力克服弹簧的反作用力将衔铁吸向静铁心，带动主触点闭合，接通电路，辅助接点随之动作。 4 交流接触器的选用与运行维护
电气设计中低压交流接触器的选用 低压交流接触器主要用于通断电气设备电源，可以远距离控制动力设备，在接通断开设备电源时避免人身伤害。交流接触器的选用对动力设备和电力线路正常运行非常重要。 一般使用中要求交流接触器装置结构紧凑，使用方便，动静触头的磁吹装置良好，灭弧效果好，最好达到零飞弧，温升小。按照灭弧方式分为空气式和真空式，按照操动方式分为电磁式、气动式和电磁气动式。 接触器额定电压参数分为高压和低压，低压一般为380V，500V，660V，1140V等。 电流按型式分为交流、直流。电流参数有额定工作电流、约定发热电流、接通电流及分断电流、辅助触头的约定发热电流及接触器的短时耐受电流等。一般接触器型号参数给出的是约定发热电流，约定发热电流对应的额定工作电流有好几个。比如CJ20-63，主触头的额定工作电流分为63A，40A，型号参数中63指的是约定发热电流，它和接触器的外壳绝缘结构有关，而额定工作电流和选定的负载电流、电压等级有关。 交流接触器线圈按照电压分为36、127、220、380V等。接触器的极数分为2、3、4、5极等。辅助触头根据常开常闭各有几对，根据控制需要选择。
其他参数还有接通、分断次数、机械寿命、电寿命、最大允许操作频率、最大允许接线线径以及外形尺寸和安装尺寸等。接触器的分类见表1 表1 常用接触器类型 使用类别代号 适用典型负载举例 典型设备 AC－1 无感或微感负载，电阻性负载 电阻炉，加热器等 AC－2 绕线式感应电动机的启动、分断 起重机，压缩机，提升机等 AC－3 笼型感应电动机的启动、分断 风机，泵等 AC－4 笼型感应电动机的启动、反接制动或密接通断电动机 风机，泵，机床等 AC－5a 放电灯的通断
机如何配线？选用断路器，热继电器？ 如何根据电机的功率，考虑电机的额定电压，电流配线，选用断路器，热继电器 三相二百二电机，千瓦三点五安培。 常用三百八电机，一个千瓦两安培。 低压六百六电机，千瓦一点二安培。 高压三千伏电机，四个千瓦一安培。 高压六千伏电机，八个千瓦一安培。 一台三相电机，除知道其额定电压以外，还必须知道其额定功率及额定电流，比如：一台三相异步电机，7.5KW，4极（常用一般有2、4、6级，级数不一样，其额定电流也有区别），其额定电路约为15A 。 1、断路器：一般选用其额定电流1.5-2.5倍，常用DZ47-60 32A， 2、电线：根据电机的额定电流15A，选择合适载流量的电线，如果电机频繁启动，选相对粗一点的线，反之可以相对细一点，载流量有相关计算口决，这里我们选择4平方， 3、交流接触器，根据电机功率选择合适大小就行，1.5-2.5倍,一般其选型手册上有型号，这里我们选择正泰CJX2--2510，还得注意辅助触点的匹配，不要到时候买回来辅助触点不够用。 4、热继电器，其整定电流都是可以调整，一般调至电机额定电流1-1.2倍。 断路器继电器电机配线 电机如何配线？ （1）多台电机配导线：把电机的总功率相加乘以2是它们的总电流。 （2）在线路50米以内导线截面是：总电流除4.（再适当放一点余量） （3）线路长越过50米外导线截面：总电流除3.（再适当放一点途量） （4）120平方以上的大电缆的电流密度要更低一些， 断路器： （1）断路器选择：电机的额定电流乘以2.5倍，整定电流是电机的1.5倍就可以了,这样保证频繁启动,也保证短路动作灵敏。 热继电器？热继电器的整定值是电机额定电流是1.1倍。 交流接触器：交流接触器选择是电机流的2.5倍。这样可以保证长期频繁工作。 其他答案
交流接触器结构与工作原理 (一)如图l所示为交流接触器的外形与结构示意图。交流接触器由以下四部分组成： 图1 CJ10-20型交流接触器 1一灭弧罩2一触点压力弹簧片3一主触点4一反作用弹簧 5一线圈6一短路环7一静铁心8一弹簧9一动铁心 10一辅助常开触点11一辅助常闭触点 （1）电磁机构电磁机构由线圈、动铁心(衔铁)和静铁心组成，其作用是将电磁能转换成机械能，产生电磁吸力带动触点动作。 （2）触点系统包括主触点和辅助触点。主触点用于通断主电路，通常为三对常开触点。辅助触点用于控制电路，起电气联锁作用，故又称联锁触点，一般常 开、常闭各两对。
（3）灭弧装置容量在10A以上的接触器都有灭弧装置，对于小容量的接触器，常采用双断口触点灭弧、电动力灭弧、相间弧板隔弧及陶土灭弧罩灭弧。对于大容量的接触器，采用纵缝灭弧罩及栅片灭弧。 （4）其他部件包括反作用弹簧、缓冲弹簧、触点压力弹簧、传动机构及外壳 等。 电磁式接触器的工作原理如下：线圈通电后，在铁芯中产生磁通及电磁吸力。此电磁吸力克服弹簧反力使得衔铁吸合，带动触点机构动作，常闭触点打开，常开触点闭合，互锁或接通线路。线圈失电或线圈两端电压显著降低时，电磁吸力小于弹簧反力，使得衔铁释放，触点机构复位，断开线路或解除互锁。 （二）直流接触器 直流接触器的结构和工作原理基本上与交流接触器相同。在结构上也是由电磁机构、触点系统和灭弧装置等部分组成。由于直流电弧比交流电弧难以熄灭，直 流接触器常采用磁吹式灭弧装置灭弧。 交流接触器的分类及基本参数 1．交流接触器的分类 交流接触器的种类很多，其分类方法也不尽相同。按照一般的分类方法，大致有以下几种。 ①按主触点极数分可分为单极、双极、三极、四极和五极接触器。单极接触器主要用于单相负荷，如照明负荷、焊机等，在电动机能耗制动中也可采用；双极接触器用于绕线式异步电机的转子回路中，起动时用于短接起动绕组；三极接
交流接触器的选用步骤 交流接触器的选用，应根据负荷的类型和工作参数合理选用。具体分为以下步骤： 1.选择接触器的类型 交流接触器按负荷种类一般分为一类、二类、三类和四类，分别记为AC1 、AC2 、AC3和AC4 。一类交流接触器对应的控制对象是无感或微感负荷，如白炽灯、电阻炉等；二类交流接触器用于绕线式异步电动机的起动和停止；三类交流接触器的典型用途是鼠笼型异步电动机的运转和运行中分断；四类交流接触器用于笼型异步电动机的起动、反接制动、反转和点动。 2.选择接触器的额定参数 根据被控对象和工作参数如电压、电流、功率、频率及工作制等确定接触器的额定参数。 1）接触器的线圈电压，一般应低一些为好，这样对接触器的绝缘要求可以降低，使用时也较安全。但为了方便和减少设备，常按实际电网电压选取。 2）电动机的操作频率不高，如压缩机、水泵、风机、空调、冲床等，接触器额定电流大于负荷额定电流即可。接触器类型可选用CJl0、CJ20等。 3）对重任务型电机，如机床主电机、升降设备、绞盘、破碎机等，其平均操作频率超过100次／min，运行于起动、点动、正反向制动、反接制动等状态，可选用CJl0Z、CJl2型的接触器。为了保证电寿命，
可使接触器降容使用。选用时，接触器额定电流大于电机额定电流。4）对特重任务电机，如印刷机、镗床等，操作频率很高，可达600～12000次／h，经常运行于起动、反接制动、反向等状态，接触器大致可按电寿命及起动电流选用，接触器型号选CJl0Z、CJl2等。 5）交流回路中的电容器投入电网或从电网中切除时，接触器选择应考虑电容器的合闸冲击电流。一般地，接触器的额定电流可按电容器的额定电流的1.5倍选取，型号选CJ10、CJ20等。
交流接触器的选择： （1）持续运行的设备。接触器按67-75%算.即100A的交流接触器，只能控制最大额定电流是67-75A以下的设备。 （2）间断运行的设备。接触器按80%算.即100A的交流接触器，只能控制最大额定电流是80A以下的设备。 （3）反复短时工作的设备。接触器按116-120%算。即100A的交流接触器，只能控制最大额定电流是116-120A以下的设备。 还要考虑工作环境和接触器的结构形式。 还要说明的一点是：由于市场竞争激烈，国内有些厂家为降低成本，已经在偷工减料，比如：在线圈的制作减小线径甚至少绕匝数，在触头上用不符合国标的材料或厚度和截面都不够。这种情况不仅体现在接触器上，在其他如短路器等产品上也是如此。造成在实际使用中，标的是100A的接触器或短路器，其实际负载量只能在80A甚至更低,故障率很高。所以，现在有流行的说法是：用国产低端产品，要按其铭牌说明的额定容量打7折使用! 接法: 一: 一般三相接触器一共有8个点，三路输入，三路输出，还有是控制点两个。输出和输入是对应的，很容易能看出来。如果要加自锁的话，则还需要从输出点的一个端子将线接到控制点上面。 二: 首先应该知道交流接触器的原理。他是用外界电源来加在线圈上，产生电磁场。加电吸合，断电后接触点就断开。知道原理后，你应该弄清楚外加电源的接点，也就是线圈的两个接点，一般在接触器的下部，并且各在一边。其他的几路输入和输出一般在上部，一看就知道。还要注意外加电源的电压是多少（220V或380V），一般都标得有。并且注意接触点是常闭还是常开。如果有自锁控制，根据原理理一下线路就可以了。
低压交流接触器主要用于通断电气设备电源，可以远距离控制动力设备，在接通断开设备电源时避免人身伤害。交流接触器的选用对动力设备和电力线路正常运行非常重要。 一、交流接触器的结构与参数 一般使用中要求交流接触器装置结构紧凑，使用方便，动静触头的磁吹装置良好，灭弧效果好，最好达到零飞弧，温升小。按照灭弧方式分为空气式和真空式，按照操动方式分为电磁式、气动式和电磁气动式。 接触器额定电压参数分为高压和低压，低压一般为380V、500V、660V、1140V等。 电流按型式分为交流、直流。电流参数有额定工作电流、约定发热电流、接通电流及分断电流、辅助触头的约定发热电流及接触器的短时耐受电流等。一般接触器型号参数给出的是约定发热电流，约定发热电流对应的额定工作电流有好几个。比如CJ20-63，主触头的额定工作电流分为63A、40A，型号参数中63指的是约定发热电流，它和接触器的外壳绝缘 交流接触器线圈按照电压分为36、127、220、380V等。接触器的极数分为2、3、4、5极等。辅助触头根据常开常闭各有几对，根据控制需要选择。 其他参数还有接通、分断次数、机械寿命、电寿命、最大允许操作频率、最大允许接线线径以及外形尺寸和安装尺寸等。接触器的分类见表1 。 表1 常用接触器类型 使用类别代号适用典型负载举例典型设备 AC－1 无感或微感负载，电阻性负载电阻炉，加热器等 AC－2 绕线式感应电动机的启动、分断起重机，压缩机，提升机等AC－3 笼型感应电动机的启动、分断风机，泵等 AC－4 笼型感应电动机的启动、反接制动或密接通断电动机风机，泵，机床等 AC－5a 放电灯的通断高压气体放电灯如汞灯、卤素灯等AC－5b 白炽灯的通断白炽灯 AC－6a 变压器的通断电焊机 AC－6b 电容器的通断电容器 AC－7a 家用电器和类似用途的低感负载微波炉、烘手机等 AC－7b 家用的电动机负载电冰箱、洗衣机等电源通断AC－8a 具有手动复位过载脱扣器的密封制冷压缩机的电动机压缩机 AC－8b 具有手动复位过载脱扣器的密封制冷压缩机的电动机压缩机 二、交流接触器的选用原则 接触器作为通断负载电源的设备，接触器的选用应按满足被控制设备的要求进行，除额定工作电压与被控设备的额定工作电压相同外，被控设备的负载功率、使用类别、控制方式、操作频率、工作寿命、安装方式、安装尺寸以及经济性是选择的依据。选用原则如下： （1）交流接触器的电压等级要和负载相同，选用的接触器类型要和负载相适应。
接触器的选择 1．额定电压：铭牌额定电压是指主触点上的额定电压，通常用的电压等级为直流接触器：220V，440V，660V 交流接触器：220V，380V，500V 如某负载是380V的三相感应电动机，则应选用380V的交流接触器。 2．额定电流：铭牌额定电流是指主触点的额定电流。通常用的电流等级为：直流接触器：25，40，60，100，150，250，400，600A 交流接触器：5，10，20，40，60，100，150，250，400，600A 上述电流是指接触器安装在敞开式控制屏上，触点工作不超过额定温升，负载为间断—长期工作制时的电流值。若超过8小时，必须空载开闭三次以上，以消除表面氧化膜。如果上述条件改变，就要做相应修正起电流值，具体如下： 当接触器安装在箱柜内，由于冷却条件差，电流要降低10~20%使用 当接触器工作于长期工作制，而且通电持续率不超过40%；敞开安装，电流允许提高10~25%；箱柜安装，允许提高5~10% 3．线圈的额定电压：通常的电压等级为 直流线圈：24，48，220，440V 交流线圈：36，127，220，380V （选择时一般交流对交流，直流对直流，但交流负载频繁动作时可采用直流吸引线圈的接触器；直流接触器断开时产生的过电压高达10~20倍，故不宜采用高电压等级，电压太低，接通线圈用的继电器或接触器的联锁触点不可靠） 4．操作频率：指每小时接通的次数，交流接触器最高为600次/h，直流接触器可达1200次/h。 5．辅助触头的工作电流：辅助触头(或称辅助开关)的微动开关，它有两个电流参数，一是约定发热电流，一是工作电流。工作电流有多种，而约定发热电源只有一个。 约定发热电流的定义：GB/T2900.18对约定发热电源电流的定义是：“在规定条件下实验时，开关电器在8h工作制下，各部件的温升不超过极限值时所能承载的最大电流。” 工作电流：由它所控制的电磁铁在闭合状态下的负载功能来决定。 辅助触头的工作电流的确定：GN14048.5-93《低压开关设备和控制设备控制电路电器和开关元件第一部分机电式控制电路电器》的附录C“某些使用类别的辅助触头名义额定值举例”中，列出目前使用较多的AC-15和DC-13的动作电流，AC-15类别中，辅助触头的Ith=2.5A 时，控制电磁铁闭合状态下的功率(容量)为180V A；Ith=5A，控制功率为360V A，Ith=10A，控制功率为720V A；DC-13(直流)Ith=1A，控制功率为28W，Ith=2.5A，控制功率为69W，Ith=5A，控制功率为138W，Ith=10A，控制功率为275W。根据所控制的电磁铁负载功率，和微动开关(辅助触头)的电压值，就可算出它的工作电流，例如Ith=3A，可参照Ith=2.5A的控制功率，为AC-15时，控制功率为180V A(符合AC-15用于控制大于72V A的交流电磁铁负载的规定)，180V A/380V=0.47A，180V A/220V=0.81A，就是辅助触头在380V和220V电压下的动作电流Ie；再如DC-13(控制直流电磁铁)，Ith=2.5A，控制电磁铁的容量(功率)为69W，69W/220V=0.31A，69W/110V=0.63A，就是辅助触头在220V和110V下的工作电流，
