下载文档原格式
混凝土标准养护条件混凝土是建筑工程中常用的主要材料之一，其性能的好坏直接关系到工程的质量和使用寿命。
在混凝土的施工过程中，养护条件是至关重要的环节，它直接影响着混凝土的强度和耐久性。
因此，合理的养护条件对于保证混凝土工程的质量具有重要意义。
首先，混凝土在养护初期需要保持一定的温度。
在低温环境下，混凝土的水化反应速度会减慢，影响混凝土的早期强度发展。
因此，在冬季施工中，需要采取保温措施，保持混凝土的温度在一定范围内，以促进水化反应的进行。
而在高温环境下，混凝土的水化反应速度会加快，容易导致混凝土的裂缝和强度下降，因此需要采取降温措施，保持混凝土的温度适宜。
其次，养护条件中的湿度也是至关重要的。
混凝土在水化反应的过程中需要一定的水分，保持适当的湿度有利于水化反应的进行。
在养护初期，可以采取覆盖膜、湿润毛毯等措施，保持混凝土表面的湿润状态，防止水分的流失。
而在养护后期，可以逐渐减少湿润频率，以适应混凝土强度的发展。
此外，养护条件中的气候环境也需要引起重视。
在风力较大的环境下，需要采取防风措施，避免混凝土表面的水分被风吹干，影响混凝土的养护效果。
在雨雪天气中，需要采取防雨、防雪措施，避免混凝土受到外界水分的侵蚀，影响混凝土的强度和耐久性。
此外，养护条件中的养护时间也是需要注意的。
混凝土在养护初期强度发展较快，因此需要加强养护措施，以保证混凝土的早期强度。
而在养护后期，可以适当减少养护频率，以适应混凝土强度的发展。
综上所述，混凝土的养护条件对于保证混凝土工程的质量具有重要意义。
在施工过程中，需要根据不同的气候环境和季节特点，合理制定养护方案，保证混凝土在养护过程中能够获得适当的温度、湿度和养护时间，以保证混凝土工程的质量和使用寿命。
砼标准养护条件
砼是建筑工程中常用的一种材料，其质量直接关系到工程的安
全和耐久性。
而砼的养护条件对于其质量的保障至关重要。
下面将
就砼标准养护条件进行详细介绍。
首先，砼在浇筑后应及时进行养护，以保持其水分充足。
在气
温较高的情况下，应采取覆盖保湿的方式，防止水分的蒸发。
而在
气温较低的情况下，则需要采取加热保温的措施，以确保砼的养护
温度符合要求。
其次，砼在养护期间应避免受到外部冲击和振动。
在施工现场，应设置警示标志，禁止车辆和机械设备进入养护区域，避免对砼的
影响。
同时，施工人员也应注意避免在砼表面行走，以免对砼造成
损坏。
另外，砼的养护期间还需要进行定期的检查和维护。
检查砼表
面是否出现龟裂、渗水等情况，及时进行修补和处理。
同时，对养
护区域的环境条件也需要进行监测，确保养护条件符合标准要求。
此外，砼的养护条件还需要根据具体的工程情况进行调整。
对
于大体积砼、特殊结构砼等情况，其养护条件可能会有所不同，需要根据实际情况进行合理的调整和安排。
总之，砼的养护条件对于保障其质量至关重要。
只有在严格按照标准要求进行养护，才能确保砼的性能和耐久性。
因此，在工程施工中，必须高度重视砼的养护工作，确保其养护条件符合标准要求，以保障工程质量和安全。
毕业论文浅谈混凝土施工与养护毕业论文(设计)诚信承诺书毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。
尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。
对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。
作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。
作者签名：日期：学位论文原创性声明本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。
除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。
对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。
本人完全意识到本声明的法律后果由本人承担。
作者签名：日期：年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。
本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。
涉密论文按学校规定处理。
作者签名：日期：年月日导师签名：日期：年月日摘要清水混泥土是名副其实的绿色混凝土。
随着绿色建筑观念的深入人心，清水混凝土的应用越来越多。
清水混凝土不仅仅在绿色方面更加对地球很好的保护，而且清水混凝土不会像大体积混凝土那样很难于施工。
浅谈大体积混凝土冬季施工大体积混凝土施工是指在工程中使用大量的混凝土，例如桥梁、大型水库、高层建筑等。
而冬季施工则是指在寒冷的冬季进行施工作业。
大体积混凝土冬季施工是一项复杂的工程，需要考虑诸多因素，本文将从施工条件、混凝土配合比、保温措施以及施工注意事项等方面进行介绍和分析。
一、施工条件在冬季施工大体积混凝土时，施工条件是至关重要的。
首先，要考虑气温的影响。
冬季气温低，容易导致混凝土的凝固速度过慢，影响其强度发展。
因此，需要对施工现场进行保温措施，例如使用保温棚进行加热保温，防止混凝土的冻害。
其次，要考虑天气因素。
在寒冷的冬季，可能会出现雨雪天气，这对混凝土的浇筑和养护都带来了一定困难。
在选择施工时间时，要避开恶劣天气，确保混凝土的质量和施工进度。
此外，还需要考虑土壤条件。
冬季地面可能会出现结冰和积雪的情况，这会对土壤的承载能力产生影响。
在选择施工地点时，要进行地质勘察，确保地基承载能力符合要求。
二、混凝土配合比混凝土配合比在大体积混凝土施工中起着至关重要的作用。
在冬季施工中，为了防止混凝土在凝固过程中受到冻害，需要采取一系列措施进行保温。
首先，在混凝土的配合比中，可适当调整水灰比和水泥用量，增加混凝土的流动性和耐寒性。
其次，可采用掺加外加剂的方式，如加入减水剂和增塑剂，提高混凝土的流动性和抗冻性。
此外，还应根据施工现场的具体情况，确定混凝土的标号。
大体积混凝土施工中常用的标号有C30、C40、C50等，根据工程的要求和耐寒性要求选择合适的标号。
三、保温措施。
混凝土养护方法混凝土养护是指在混凝土浇筑后，为了保证混凝土的强度和耐久性，采取一系列措施对混凝土进行保养和养护的过程。
正确的混凝土养护方法对混凝土的质量和使用性能至关重要。
下面将介绍一些常用的混凝土养护方法。
首先，混凝土浇筑后，应及时进行覆盖保护。
在混凝土刚浇筑完成后，应立即对其进行覆盖保护，以防止混凝土表面过快蒸发水分，导致混凝土表面龟裂。
覆盖保护可以采用湿麻布、塑料薄膜等材料，覆盖在混凝土表面，保持混凝土表面湿润，防止水分流失。
其次，要及时进行水养护。
水养护是混凝土养护中非常重要的一环。
在混凝土初凝后，应及时进行水养护，以保持混凝土的湿润状态。
水养护可以采用喷淋、浸泡等方式，保持混凝土表面的湿润，促进混凝土的早期强度发展，减少龟裂的发生。
此外，要注意控制养护期温度。
在混凝土养护过程中，要注意控制养护期间的温度，避免混凝土遭受极端温度的影响。
特别是在高温天气下，要采取降温措施，防止混凝土过早干燥，导致龟裂的发生。
在低温天气下，要采取保温措施，防止混凝土受到冻害。
另外，要注意避免混凝土受到外部冲击。
在混凝土养护期间，要注意避免混凝土受到外部冲击，以免造成混凝土表面的损坏和龟裂。
特别是在施工现场周围要设置警示标志，避免车辆和人员对混凝土造成影响。
最后，要根据不同混凝土的养护需求进行具体的养护措施。
不同类型的混凝土，在养护过程中会有不同的要求，例如高强混凝土、自密实混凝土等，都需要根据其特点制定相应的养护方案，以保证混凝土的质量和性能。
总之，混凝土养护是确保混凝土质量和使用性能的重要环节，正确的养护方法可以有效地提高混凝土的强度和耐久性，延长混凝土的使用寿命。
希望大家在施工过程中能够重视混凝土养护工作，采取科学合理的养护措施，为工程质量和安全保驾护航。

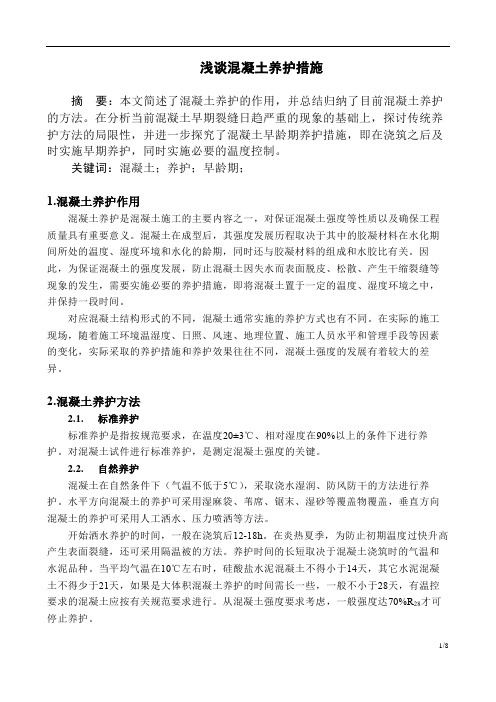

浅谈混凝土养护措施摘要：本文简述了混凝土养护的作用，并总结归纳了目前混凝土养护的方法。
在分析当前混凝土早期裂缝日趋严重的现象的基础上，探讨传统养护方法的局限性，并进一步探究了混凝土早龄期养护措施，即在浇筑之后及时实施早期养护，同时实施必要的温度控制。
关键词：混凝土；养护；早龄期；1.混凝土养护作用混凝土养护是混凝土施工的主要内容之一，对保证混凝土强度等性质以及确保工程质量具有重要意义。
混凝土在成型后，其强度发展历程取决于其中的胶凝材料在水化期间所处的温度、湿度环境和水化的龄期，同时还与胶凝材料的组成和水胶比有关。
因此，为保证混凝土的强度发展，防止混凝土因失水而表面脱皮、松散、产生干缩裂缝等现象的发生，需要实施必要的养护措施，即将混凝土置于一定的温度、湿度环境之中，并保持一段时间。
对应混凝土结构形式的不同，混凝土通常实施的养护方式也有不同。
在实际的施工现场，随着施工环境温湿度、日照、风速、地理位置、施工人员水平和管理手段等因素的变化，实际采取的养护措施和养护效果往往不同，混凝土强度的发展有着较大的差异。
2.混凝土养护方法2.1.标准养护标准养护是指按规范要求，在温度20±3℃、相对湿度在90%以上的条件下进行养护。
对混凝土试件进行标准养护，是测定混凝土强度的关键。
2.2.自然养护混凝土在自然条件下（气温不低于5℃），采取浇水湿润、防风防干的方法进行养护。
水平方向混凝土的养护可采用湿麻袋、苇席、锯末、湿砂等覆盖物覆盖，垂直方向混凝土的养护可采用人工洒水、压力喷洒等方法。
开始洒水养护的时间，一般在浇筑后12-18h。
在炎热夏季，为防止初期温度过快升高产生表面裂缝，还可采用隔温被的方法。
养护时间的长短取决于混凝土浇筑时的气温和水泥品种。
当平均气温在10℃左右时，硅酸盐水泥混凝土不得小于14天，其它水泥混凝土不得少于21天，如果是大体积混凝土养护的时间需长一些，一般不小于28天，有温控要求的混凝土应按有关规范要求进行。
浅谈混凝土\砂浆\保温浆料同条件养护试件摘要：针对工程质量监督检查中常见的一些有关混凝土、砂浆、保温浆料同条件养护试件的错误做法，结合相关规范进行分析和讨论，并就三种同条件养护试件的相同点和不同点进行了归纳和阐述。
关键词：同条件试件养护分析对比Abstract: based on the engineering quality supervision and inspection of some common in the concrete, mortar, heat preservation with condition maintenance size specimens of wrong practices, according to related standards are analyzed and discussed, and the three specimens with condition maintenance similarities and differences are summed up and described.Key words: conditions are compared with maintenance施工技术人员一般对于作为检验实体混凝土强度的同条件养护试件比较熟悉，对砂浆同条件养护试件也有所了解，而对保温浆料同条件试件可能不太熟悉。
《建筑节能工程施工质量验收规范))GB50411-2007已于2007年10月1日开始实施，规范提出当外墙采用保温浆料做保温层时，应在施工中制作同条件试件，检测其导热系数、干密度和压缩强度。
但规范未对保温浆料同条件养护试件的尺寸、取样部位、养护龄期等作出具体规定，导致施工中常有人问起与此有关的问题。
为此，笔者针对施工现场有关同条件养护条件的一些常见错误做法，结合规范进行了分析，并就三种同条件养护试件的相同点和不同点进行了归纳。
浅析大体积混凝土浇筑温控及养护措施发布时间：2021-04-29T15:54:09.480Z 来源：《科学与技术》2021年29卷3期作者：贾冠军[导读] 大体积混凝土结构断面尺寸比较大贾冠军中北华宇建筑工程公司，北京 101300摘要：大体积混凝土结构断面尺寸比较大、一次浇筑方量大，混凝土浇筑完成后水化热总量大、混凝土内部温度急剧上升导致的内部极易引起混凝土裂缝，控制温度引起的裂缝问题是大体积混凝土在施工过程中需要应对的主要问题。
根据以往研究可知:“大体积混凝土在养护阶段水化放热作用下混凝土中产生的不均匀温度场因素，是引起这些结构产生裂缝的主要原因”。
大体积混凝土在养护阶段水化放热作用下控制混凝土中产生的不均匀温度场是在施工阶段控制混凝土裂缝的主要措施。
要控制混凝土裂缝主要从混凝土配合比及依据大体积混凝土内部温度场分布制定相应的混凝土养护措施对控制混凝土裂缝具有重要的意义[1]。
关键词:大体积混凝土;温度控制;养护引言大体积混凝土施工过程，由于各种因素产生的温度在混凝土内部不断累积而又难以快速消散时，常常引起混凝土内部应力集中，从而形成温度裂缝。
在混凝土中掺入纤维材料等可以一定程度的减少裂缝的产生，但在生产过程中更应该从工艺上进行优化，保证混凝土结构的实用。
有效地控制混凝土内部温度的发展，减小混凝土内外的温差，可以低成本而又有效的抑制混凝土的开裂，从而大幅的提高混凝土的抗裂性和耐久性，这对于工程安全性及工程效益都显得尤为重要。
同时做好监测工作，及时解决大体积混凝土温度变化带来的影响，确保混凝土能充分发挥其性能[2]。
1大体积混凝土施工特征不同于传统混凝土施工，大体积混凝土的结构体积较大，且容易受到外部因素的影响，在实际浇筑过程中或者后续使用过程中，如果受到外界的不利因素，更容易带来不利影响，很容易产生裂缝，影响正常使用。
但是高层建筑工程以及水利工程中大体积混凝土施工是不可替代的，现阶段还没有其他技术能够取代大体积混凝土施工在建筑施工中的地位。
浅谈混凝土的保温和养护
作者：齐炳全
单位：山东水利工程总公司
随着混凝土施工技术的发展,混凝土施工质量全过程控制的观点已被普遍接受,混凝土温度保护与养护作为混凝土浇筑过程很重要的程序和环节,也应有好的设计和施工,并且每一环节的质量控制都应落到实处。
混凝土的温度保护和养护应当被当作一项工程来对待,与模板工程、预埋件工程等同样受到重视。
1、混凝土养护方法：
1.1 仓面喷雾
（1）掺气管喷雾
掺气管喷雾是在仓面上空形成一层雾状隔热层，使仓面混凝土在浇筑过程中减少阳光直射强度，降低仓面环境温度，对减少混凝土在浇筑振捣过程中温度回升有较好效果。
掺气管喷雾是将掺气管固定在仓面两侧模板上，沿管长每50 cm钻一个2 mm小孔，将有孔方向对向仓面上方，仰角20°~30°。
掺气管外接0.4~0.6 MPa高压水及0.6~0.8 MPa高压风，风、水在管内混合后由掺气管小孔喷出。
这种装置喷射距离一般可达8~10 m，雾化效果尚可，但需注意的是掺气管下方往往由于有水滴下而需设置排水设施。
（2）新型喷雾机喷雾
仓面喷雾机将清水通过离心式压力雾化喷嘴雾化成细小雾滴后，用风力将雾滴均匀吹送到混凝土浇筑面上方形成雾层，一方面雾滴吸热蒸发，同时雾层阻隔阳光直射，从而降低浇筑面上环境温度。
1.2 流水养护
表面流水养护可使混凝土早期最高温度降低 1.5℃左右，但因浇筑仓面一般平整度较差，仓面难以做到全部有流水，同时对相邻段混凝土施工有较大干扰，故而实施时有一定难度。
（1）养护规定
表面养护的一般要求有：①采用河水或井水。
混凝土浇筑完毕后，对混凝土表面及所有侧面应及时洒水养护，以保持经常湿润；浇筑完毕短期内应避免太阳光曝晒，混凝土表面宜加遮盖；低流态混凝土延长养护时间；②一般应在混凝土浇筑完毕后12~18 h内即开始养护，但在炎热、干燥气候情况下应提前养护；③如采用特种水泥，应按专门规定执行；④养护应保持连续性，不得采用时干时湿的养护方法；⑤混凝土养护应有专业队或专人负责，并认真做好养护记录。
（2）养护方法
1）各部位、各条件下具体养护办法
①永久暴露面养护永久暴露面采用长期流水养护。
采用25 mm的钢管(或塑料管)，每隔20~30 cm钻1 mm左右的小孔，临时挂在模板上或外露拉条筋上，自来水通过孔口对混凝土壁面进行养护，通水流量为15 L/min左右。
养护时机为拆模后即开始，水管随模板上升，白天实行不间断的流水养护，夜间(20∶00~6∶00)可实行间断流水养护，即流水养护1 h，保持湿润1 h，当夜间气温超过25℃时，实行不间断流水养护。
养护时间不应少于混凝土的设计龄期。
进入低温季节，需要覆盖保温材料进行表面保温时，可停止养护。
②坝块左右侧面养护左右两侧使用的键槽模板，不易挂水管，需进行小流量的水喷洒或人工洒水养护，特别是低块浇筑时，既要养护好侧面又不能将水流到仓内；养护时间为不少于28 d 或至混凝土覆盖。
③水平仓面养护当新浇混凝土初凝后，表面即可进行人工洒水养护，对较大的仓位连续浇筑在两个班以上的，对先浇的部位进行洒水，但不能将水流到未初凝的混凝土面上。
当先浇的位置浇完12 h后，能抵抗自然流水破坏时，进行人工洒水。
为避免水量集中，影响正在浇筑的部位，洒水时在水龙头上加莲篷头。
仓位收仓后12 h，用自动洒水器养护,视仓面的大小配2~3台洒水器，每台流水量为12~15 L/min，对浇不到的位置，辅以人工洒水或表面流水养护，流水量为16~20 L/min，养护时间为不少于28 d或上一仓浇筑前为止。
在浇筑层面养护时，严禁借洒水养护进行压力水冲毛。
为保证养护工程的顺利实施，浇筑坝块收仓后2 h内，必须将连接好的水管连接到该坝块，且水管长度不小于15 m，并将旋转喷头提供到该坝块，旋转喷头数量为1~2个，下块必须为2个，2个旋转喷头之间连接水管长度不小于8 m。
各坝块表面及侧面洒水养护不论白天、夜间必须时刻保持在湿润状态，白天上、中块还必须保证至少有一个旋转喷头在喷水养护，下块必须要有2个旋转喷头在喷水养护。
④雨天养护对于雨天的养护，当下雨持续时间超过30 min时，应停止各坝块表面及侧面养护工作，关闭水管；当下雨持续时间超过1 h时，停止上、下游坝面及外露底孔侧面段的流水养护，雨停后1 h内恢复正常的养护工作。
2）养护检查
要求施工单位每隔2 h检查一次养护的情况，气温高时加密巡查，检查内容为：坝块表面湿润状态、混凝土表面发白面积、侧面湿润状态、流水养护流水状况、仓内水管提供情况、旋转喷头喷水情况及旋转喷水头数量。
2、表面保护
引起表面裂缝的原因是干缩和温度应力。
干缩引起表面裂缝一般仅数厘米深度，主要靠养护解决。
引起表面拉应力的温度因素有：气温变化、水化热和初始温差。
气温变化主要有：气温骤降、气温年变化和日变化。
理论与实践经验都表明，表面保护是防止表面裂缝的最有效措施，特别是混凝土浇筑初期内部温度较高时尤应注意表面保护。
（1）夏季新浇混凝土仓面铺设保温被
混凝土在夏季浇筑过程中的温度变化：一是运输途中的温度回升，二是仓面回升，而保温被作为控制仓面温度回升是一种方便有效的措施。
第三代泡沫塑料制品高压聚乙烯泡沫塑料，导温系数小，可适用仓内高低不平的任何形状混凝土面作覆盖物而紧贴混凝土表面起到隔温效果。
夏季浇筑温控混凝土，为防止仓面混凝土温度回升过快，必须在浇筑过程中，对新浇混凝土及浇筑台阶进行覆盖保温。
仓面保温材料一般选择保温被，保温被采用两层1 cm厚聚乙烯保温卷材外套塑料编织彩条布，为现场使用方便，保温被一般做成1.5 m×2.0 m一块。
在采用台阶浇筑法施工时，开仓浇筑前要求每仓配备不少于50％仓面面积的保温被，浇筑时对振捣好的混凝土立即覆盖，当要覆盖新混凝土时揭开保温被，振捣完后再盖上，直到混凝土初凝或收仓为止，对温度控制不很严的部位也可以到无强日照为止。
（2）混凝土保温
在寒潮（气温骤降）和越冬期间,对混凝土表面进行保温，应采取相应保温材料和措施，以确保保温效果。
混凝土表面保护材料的施工方法，可分为喷涂、内贴和外贴三种，喷涂就是直接将保温材料用喷板喷在混凝土面上，利用材料发泡形成一定厚度的保温层而形成混凝土的表面保护。
所谓内贴，就是将保温材料粘贴或固定在模板的内侧面上，待拆模后，即形成混凝土的表面保护；所谓外贴，就是拆模后，将保温材料钉铆或粘贴在混凝土表面上，形成混凝土的表面保护。
一般来说，内贴较外贴简便，并避免了高空作业，有利于提高混凝土表面保护质量，但对于混凝土表面平整度要求很高，溢流坝面或其他特殊要求的混凝土面，则应以外贴为宜。
此外，在高温季节浇筑的混凝土而要到低气温季节或寒潮来临前才需要表面保护时，应采用外贴。
