划线的种类、特点和作用-划线的分类

机械加工划线注意事项一、划线的作用及种类划线是根据图样的尺寸要求，用划针工具在毛坯或半成品上划出待加工部位的轮廊线（或称加工界限）或作为基准的点、线的一种操作方法。

划线的精度一般为0.25〜0.5mm1.划线的作用—即毛坯或半成品为什么要进行划线呢？（1）所划的轮廊线即为毛坯或半成品的加工界限和依据，所划的基准点或线是工件安装时的标记或校正线。

（2）在单件或小批量生产中，用划线来检查毛坯或半成品的形状和尺寸，合理地分配各加工表面的余量，及早发现不合格品，避免造成后续加工工时的浪费。

（3）在板料上划线下料，可做到正确排料，使材料合理作用。

划线是一项复杂、细致的重要工作，如果将划线划错，就会造成加工工件的报废。

所以划线直接关系到产品的质量。

对划线的要求是：尺寸准确、位置正确、线条清晰、冲眼均匀。

2.划线的种类（1）平面划线—即在工件的一个平面上划线后即能明确表示加工界限，它与平面作图法类似。

（2）立体划线—是平面划线的复台，是在工件的几相互成不同角度的表面（通常是相互垂直的表面）上都划线，即在长、宽、高三个方向上划线。

二、划线的工具及其用法按用途不同划线工具分为基准工具、支承装夹工具、直接绘划工具和量具等。

1.基准工具—划线平板划线平板由铸铁制成，基个平面是划线的基准平面，要求非常平直和光洁。

使用时要注意：（1）安放时要平稳牢固、上平面应保持水平；（2）平板不准碰撞和用锤敲击，以免使其精度降低；（3）长期不用时，应涂油防锈，并加盖保护罩。

2.夹持工具—方箱、千斤顶、V 形铁等（1）方箱方箱是铸铁制成的空心立方体、各相邻的两个面均互相垂直。

方箱用于夹持、支承尺寸较小而加工面较多的工件。

通过翻转方箱，便可在工件的表面上划出互相垂直的线条。

（2）千斤顶千斤顶是在平板上支承较大及不规划工件时使用，其高度可以调整。

通常用三个千斤顶支承工件。

（3）V 形铁V 形铁用于支承圆柱形工件，使工件轴线与底板平行。

3.直接绘划工具—划针、划规、划卡、划针盘和样冲等（1）划针是在工件表面划线用的工具，常用的划针用工具钢或弹簧钢制成（有的划针在其尖端部位焊有硬质合金），直径© 3〜6mm（2）划规是划圆或弧线、等分线段及量取尺寸等用的工具。

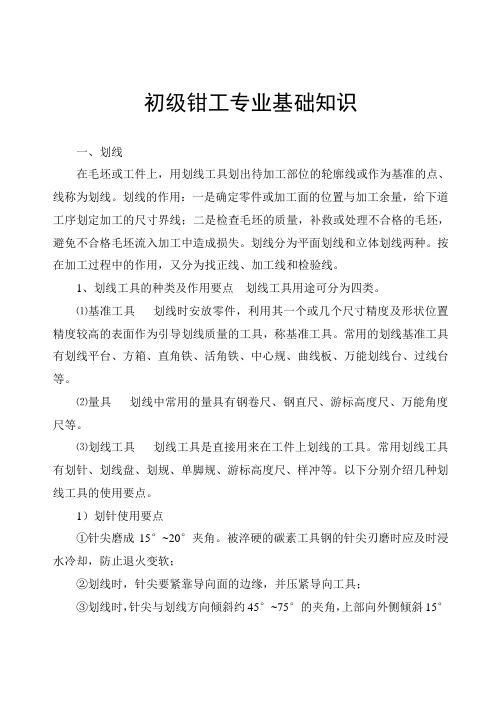

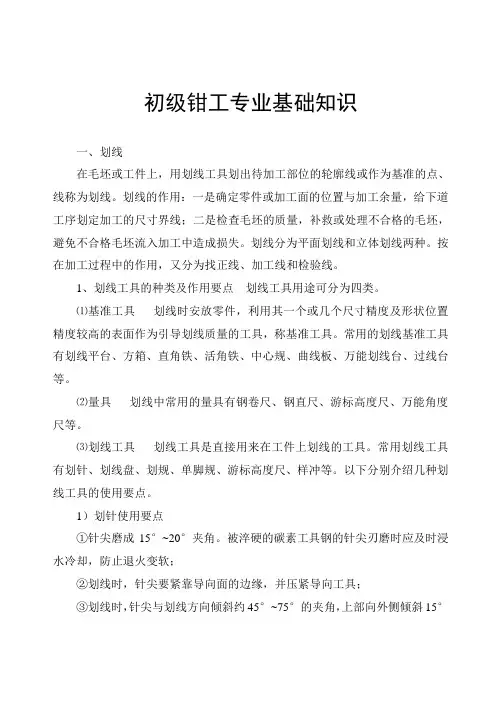

初级钳工专业基础知识一、划线在毛坯或工件上，用划线工具划出待加工部位的轮廓线或作为基准的点、线称为划线。

划线的作用：一是确定零件或加工面的位置与加工余量，给下道工序划定加工的尺寸界线；二是检查毛坯的质量，补救或处理不合格的毛坯，避免不合格毛坯流入加工中造成损失。

划线分为平面划线和立体划线两种。

按在加工过程中的作用，又分为找正线、加工线和检验线。

1、划线工具的种类及作用要点划线工具用途可分为四类。

⑴基准工具划线时安放零件，利用其一个或几个尺寸精度及形状位置精度较高的表面作为引导划线质量的工具，称基准工具。

常用的划线基准工具有划线平台、方箱、直角铁、活角铁、中心规、曲线板、万能划线台、过线台等。

⑵量具划线中常用的量具有钢卷尺、钢直尺、游标高度尺、万能角度尺等。

⑶划线工具划线工具是直接用来在工件上划线的工具。

常用划线工具有划针、划线盘、划规、单脚规、游标高度尺、样冲等。

以下分别介绍几种划线工具的使用要点。

1）划针使用要点①针尖磨成15°~20°夹角。

被淬硬的碳素工具钢的针尖刃磨时应及时浸水冷却，防止退火变软；②划线时，针尖要紧靠导向面的边缘，并压紧导向工具；③划线时，针尖与划线方向倾斜约45°~75°的夹角，上部向外侧倾斜15°~20°。

2）划线盘和游标高度尺的使用要点①划线盘的划线伸出夹紧位置以外不宜太长，应接近水平位置夹紧划针，保持较好的刚性，防止松动；②划线盘和游标高度尺底面与平台接触面都应保持清洁，以减小阻力，拖动底座时应紧贴平台工作面，不能摆动、跳动；③游标高度尺是精密划线工具，不得用于粗糙毛坯的划线；用完后应擦净，涂油装盒保管。

3）划规、单脚规使用要点①划规、单脚规使用时应施较大压力于旋转中心一脚，而施较轻压力于另一脚在零件表面划线。

②划线时两脚尖要保持同一平面上。

③单脚规使用时，弯脚离零件端面的距离始终保持一致。

4）样冲使用要点①样冲尖磨成45°~60°夹角，磨时防止过热退火；②打样冲时冲尖对准线条正中；③样冲眼间距视划线长短曲直而定，线条长而直则间距可大些，短而曲则间距可小些，交叉、转折处必须打上样冲眼；④样冲眼的深浅要视零件表面粗糙程度而定，表面光滑或薄壁零件样冲眼打昨浅些，粗糙表面上打得深些，精加工表面禁止打样冲眼。

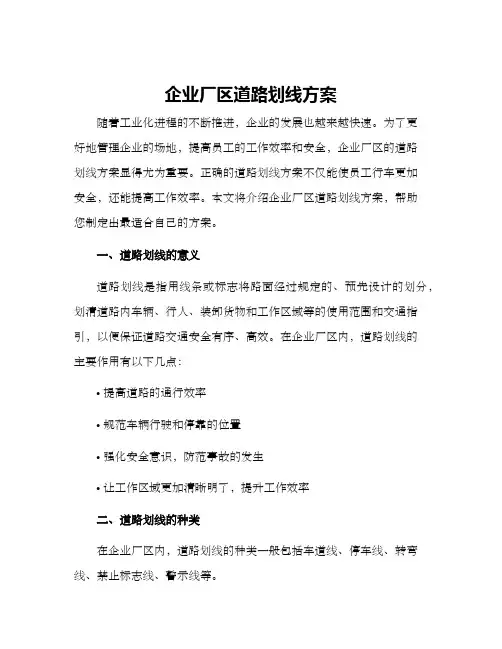

企业厂区道路划线方案随着工业化进程的不断推进，企业的发展也越来越快速。

为了更好地管理企业的场地，提高员工的工作效率和安全，企业厂区的道路划线方案显得尤为重要。

正确的道路划线方案不仅能使员工行车更加安全，还能提高工作效率。

本文将介绍企业厂区道路划线方案，帮助您制定出最适合自己的方案。

一、道路划线的意义道路划线是指用线条或标志将路面经过规定的、预先设计的划分，划清道路内车辆、行人、装卸货物和工作区域等的使用范围和交通指引，以便保证道路交通安全有序、高效。

在企业厂区内，道路划线的主要作用有以下几点：•提高道路的通行效率•规范车辆行驶和停靠的位置•强化安全意识，防范事故的发生•让工作区域更加清晰明了，提升工作效率二、道路划线的种类在企业厂区内，道路划线的种类一般包括车道线、停车线、转弯线、禁止标志线、警示线等。

车道线是道路划线中最常见的一种，通常用于划分车道。

车道线一般绘制为实线，用于分隔中央分隔带或者是不同车道之间的距离。

车道线的绘制需要注意车道宽度、车道数量、交叉口等各种因素。

2.停车线停车线主要用于规定车辆停放的位置，一般分为长停车线和短停车线两种。

长停车线通常绘制在停车场区域，短停车线一般用于车库等地方。

3.转弯线转弯线是在道路或者交叉口内设置的一种标记，主要用于提示驾驶员在该位置需要进行转弯，避免不必要的交通事故。

转弯线一般分为右转弯线和左转弯线两种。

4.禁止标志线禁止标志线一般绘制为双黄实线或单黄实线，用于禁止车辆停放、超车、调头等。

禁止标志线的设置可以起到规范车辆行驶的作用，避免拥堵和事故的发生。

警示线一般绘制为白色虚线，用于提示驾驶员需要特别注意的位置，如斑马线等。

警示线的设置可以起到提醒驾驶员注意行车安全的作用。

三、道路划线注意事项在制定道路划线方案时，需要注意以下几个方面：1.场地大小和交通量对于比较大的工业厂区，道路划线的规划和设计需要遵循不同的道路和车流量的要求，保证道路的安全和畅通。

11.3 划线根据图线要求，在毛坯或半成品上划出加工图形或加工界线的操作称为划线。

一.划线的作用1.明确地表示出加工余量、加工位置或划出加工位置的找正线，使加工工件或安装工件有所依据。

2.借划线来检查毛坯的形状和尺寸，避免不合格的毛坯投入机械加工而造成的浪费。

3.通过划线使加工余量合理分配(又称借料)，从而保证加工免出或少出废品。

二.划线的种类1.平面划线—在工件或毛坯的一个平面上划线，如图11-3所示。

图11-3 在工件或毛坯的一个平面上划线2、立体划线—在工件或毛坯的长、宽、高三个互相垂直的平面上或其它倾斜方向上划线，如图11-4所示。

划线要求线条清晰，尺寸准确。

如划线错误，将会导致工件报废。

由于划出的线条有一定宽度，划线误差约为0.25～0.5mm，故通常不能以划线来确定最后尺寸，还是在加工过程中需依靠测量来控制尺寸精度。

三、划线工具及应用1、划线平板—划线平板是划线的主要基准工具，它是用铸铁经过精细加工制成的。

划线平板的基准平面平直、光滑、结构牢固、背面有若干肋板，如图11-5所示。

图11-5 划线平板划线平板应平稳放置，保持水平，以便稳定支承工件。

划线平板使用部位要均匀，以免局部磨损；要防止碰撞和锤击，以免降低准确度；应注意表面清洁，长期不用时应涂油防锈和加盖木板防护。

2、千斤顶—千斤顶是在平板上用以支承工件的部件，如图11-6a所示。

用千斤顶支承工件平面如图11-6b所示。

通常千斤顶是3个一组使用，其高度可以调整，以便找正工件。

图11-6 千斤顶3、V形铁— V形铁是在平板上用以支承工件的。

工件的圆柱面用V形铁支承,要使工件轴线与平板平行，如图11-7所示。

图11-7 V形铁支承工件找中心4、方箱—方箱是用铸铁制成的空心立方体，六面都经过精加工，相邻平面互相垂直，相对平面互相平行，如图11-8所示。

方箱上设有V形槽和压紧装置，通过翻转方箱便可把工件上互相垂直的线在一次安装中全部划出来。

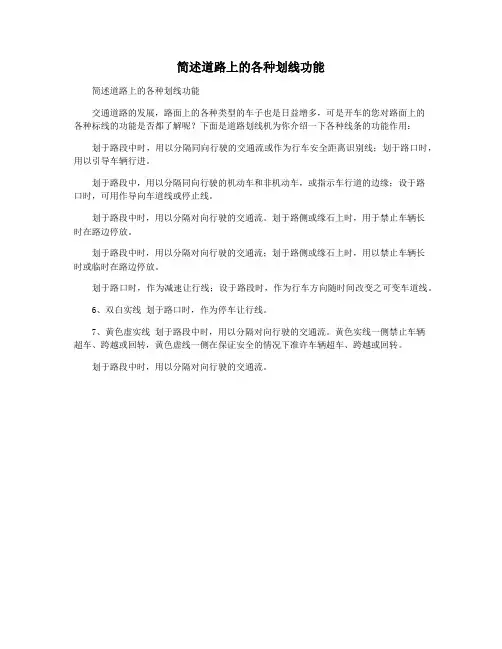

简述道路上的各种划线功能
