大工17秋《工程力学（二）》在线作业1一、单选题：1.作用于物体上的风荷载属于（）。
(满分:5)A.集中荷载B.分布荷载C.体荷载D.面荷载正确答案:——D——2.平面汇交力系平衡的（）是力系的合力为零。
(满分:5)A.充分必要条件B.充分条件C.必要条件D.以上都不对正确答案:——A——3.平面一般力系向其作用平面内任意一点简化，下列选项中不正确的是（）。
(满分:5)A.平面一般力系向其作用平面内任一点简化得到一个力和一个力偶B.主矢等于原力系中各力的矢量和C.主矩等于原力系中各力对简化中心之矩的代数和D.主矩为原力系的合力偶矩正确答案:——D——4.合力在某轴上的投影等于力系中各分力在同一轴上投影的（）。
(满分:5)A.代数和B.矢量和C.乘积D.以上都不对正确答案:——A——5.两端固支等截面细长压杆的长度因数为（）。
(满分:5)正确答案:——A——二、多选题：6.二力平衡的充分必要条件包括（）。
(满分:5)A.二力等值B.反向C.共线D.作用于同一点正确答案:——A、B、C——7.根据梁的约束特点不同进行分类，常见的静定梁形式有（）。
(满分:5)A.简支梁B.悬臂梁C.外伸梁D.纯弯曲梁正确答案:——A、B、C——8.平面汇交力系的合成方法有两种，分别是（）。
(满分:5)A.几何法B.算数法C.解析法D.综合法正确答案:——A、C——9.下列结论不正确的是（）。
(满分:5)A.内力为应力的代数和B.应力是内力的平均值C.应力是内力的集度D.内力必大于应力正确答案:——A、B、D——10.杆件在外力作用下，其基本变形形式有（）。
(满分:5)A.轴向拉伸或压缩B.剪切C.扭转D.弯曲正确答案:——A、B、C、D——三、判断题：11.超静定结构就是在任意荷载作用下，其支座反力和内力可由平衡条件唯一确定的结构。
(满分:5)A.错误B.正确正确答案:——A——12.平面图形对任一轴的惯性矩恒为正。

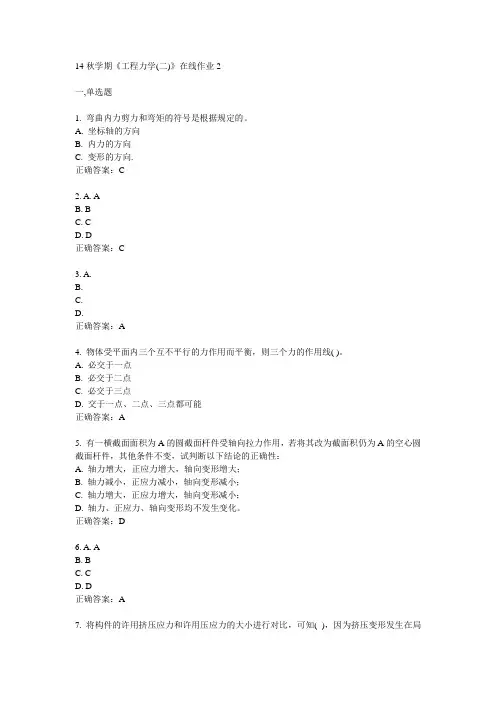

14秋学期《工程力学(二)》在线作业2
一,单选题
1. 弯曲内力剪力和弯矩的符号是根据规定的。
A. 坐标轴的方向
B. 内力的方向
C. 变形的方向.
正确答案：C
2. A. A
B. B
C. C
D. D
正确答案：C
3. A.
B.
C.
D.
正确答案：A
4. 物体受平面内三个互不平行的力作用而平衡，则三个力的作用线( )。
A. 必交于一点
B. 必交于二点
C. 必交于三点
D. 交于一点、二点、三点都可能
正确答案：A
5. 有一横截面面积为A的圆截面杆件受轴向拉力作用，若将其改为截面积仍为A的空心圆截面杆件，其他条件不变，试判断以下结论的正确性：
A. 轴力增大，正应力增大，轴向变形增大；
B. 轴力减小，正应力减小，轴向变形减小；
C. 轴力增大，正应力增大，轴向变形减小；
D. 轴力、正应力、轴向变形均不发生变化。
正确答案：D
6. A. A
B. B
C. C
D. D
正确答案：A
7. 将构件的许用挤压应力和许用压应力的大小进行对比，可知( )，因为挤压变形发生在局。
兰州大学《工程力学》15秋在线作业2满分答案一、单选题（共 15 道试题，共 60 分。
）1. 两梁的横截面上最大正应力相等的条件是（）。
A. MMAX与横截面积A相等B. MMAX与WZ（抗弯截面系数）相等C. MMAX与WZ相等，且材料相同D. 都正确正确答案：B2. 梁发生平面弯曲时其横截面绕（）旋转。
A. 梁的轴线B. 横截面上的纵向对称轴C. 中性层与纵向对称面的交线D. 中性轴正确答案：D3. 静不定系统中，未知力的数目达4个，所能列出的静力方程有3个，则系统静不定次数是（）。
A. 1次B. 3次C. 4次D. 12次正确答案：A4. 研究梁的弯曲变形，主要目的是解决梁的（）计算问题。
A. 强度B. 刚度C. 稳定性D. 支座反力正确答案：B5. 下列说法正确的是（）A. 工程力学中我们把所有的物体都抽象化为变形体B. 在工程力学中我们把所有的物体都抽象化为刚体C. 稳定性是指结构或构件保持原有平衡状态D. 工程力学是在塑性范围内，大变形情况下研究其承截能力。
正确答案：C6. 考虑梁的强度和刚度，在截面面积相同时，对于抗拉和抗压强度相等的材料（如碳钢），最合理的截面形状是（）。
A. 圆形B. 环形C. 矩形D. 工字型正确答案：D7. 梁的挠曲线近似微分方程，其近似的原因是（）。
A. 横截面不一定保持平面B. 材料不一定服从胡克定律C. 梁的变形不一定是微小变形D. 以二阶导数代替曲率，并略去剪力的影响正确答案：D8. 弯曲梁上的最大正应力发生在危险截面（）各点处。
A. 中性轴上B. 离中性轴最远C. 靠近中性轴D. 离中性轴一半距离正确答案：B9. 跨中承受集中力的矩形截面等强度简支梁，其挠曲线（）是一段圆弧。
A. 必定B. 必定不C. 当截面宽度为常量时D. 当截面高度为常量时正确答案：D10. 二向应力状态，是指一点处的三个主应力中有（）个主应力不为零。
A. 1B. 2C. 3D. 无数个正确答案：B11. 单元体各个面上共有9个应力分量。
《工程力学》第2次作业解答（平面力系）2008－2009学年第2学期一、填空题1．合力在某坐标轴上的投影，等于其各分力在 同一轴 上投影的 代数 和。
2．画力多边形时，各分力矢量 首尾 相接，而合力矢量是从第一个分力矢量的 起点 指向最后一个分力矢量的 终点 。
3．如果平面汇交力系的合力为零，则物体在该力系作用下一定处于 平衡 状态。
4．平面汇交力系平衡时，力系中所有各力在两垂直坐标轴上投影的代数和分别等于零。
5．平面力系包括平面汇交力系、平面平行力系、平面任意力系和平面力偶系等类型。
6．力矩是力使物体绕定点转动效应的度量，它等于力的大小与力臂的乘积，其常用单位为N m ⋅或kN m ⋅。
7．力矩使物体绕定点转动的效果取决于力的大小和力臂长度两个方面。
8．力矩等于零的条件是力的大小为零或者力臂为零（即力的作用线通过矩心）。
9．力偶不能合成为一个力，力偶向任何坐标轴投影的结果均为零。
10．力偶对其作用内任一点的矩恒等于力偶矩与矩心位置无关。
11．同平面内几个力偶可以合成为一个合力偶，合力偶矩等于各分力偶矩的代数和。
12．力偶是由大小相等、方向相反、作用线不重合的两个平行力组成的特殊力系。
13．力偶没有 合力，也不能用一个力来平衡，力偶矩是转动效应的唯一度量；14．力偶对物体的作用效应取决于力偶矩的大小、力偶的转向和作用面三个要素。
15．平面任意力系向作用面内任一点简化的结果是一个力和一个力偶。
这个力称为原力系的主矢，它作用在简化中心，且等于原力系中各力的矢量合；这个力偶称为原力系对简化中心的主矩，它等于原力系中各力对简化中心的力矩的代数和。
17．平面任意力系的平衡条件是：力系的主矢和力系对任何一点的主矩分别等于零；应用平面任意力系的平衡方程，选择一个研究对象最多可以求解三个未知量。
二、选择题1．力使物体绕定点转动的效果用（ A ）来度量。
A ．力矩；B ．力偶矩；C ．力的大小和方向；D ．力对轴之矩。
大工23春《工程力学（二）》在线作业2-00001
试卷总分:100 得分:100
一、单选题 (共 10 道试题,共 50 分)
1.工字梁截面的最大切应力位于（）。
\A.\项.翼缘外边缘
\B.\项.翼缘与腹板连接处
\C.\项.中性轴
\D.\项.以上均不对
正确选择:C
2.静定结构的支座产生位移时，结构会产生（）。
\A.\项.内力
\B.\项.应力
\C.\项.刚体位移
\D.\项.变形
正确选择:C
3.桁架结构中，各杆都是只承受（）的二力杆。
\A.\项.轴力
\B.\项.剪力
\C.\项.弯矩
\D.\项.约束反力
正确选择:A
4.认为材料发生脆性断裂的主要因素是最大伸长线应变的强度理论是（）。
\A.\项.第一强度理论
\B.\项.第二强度理论
\C.\项.第三强度理论
\D.\项.第四强度理论
正确选择:B
5.下列选项中不属于影响梁刚度的因素是（）。
\A.\项.材料
\B.\项.截面
\C.\项.跨长
\D.\项.结构形式
正确选择:D
6.根据作用范围，可将狭义荷载分为（）。
\A.\项.恒载与活载
\B.\项.直接荷载与间接荷载
\C.\项.静力荷载与动力荷载
\D.\项.集中荷载与分布荷载
正确选择:D。
作业一(单选题) 1: 作用于物体上的风荷载属于（）。
A: 集中荷载B: 分布荷载C: 体荷载D: 面荷载正确答案: D(单选题) 2: 平面一般力系向其作用平面内任意一点简化，下列选项中不正确的是（）。
A: 平面一般力系向其作用平面内任一点简化得到一个力和一个力偶B: 主矢等于原力系中各力的矢量和C: 主矩等于原力系中各力对简化中心之矩的代数和D: 主矩为原力系的合力偶矩正确答案: D(单选题) 3: 力系的合力为零是平面汇交力系平衡的（）。
A: 充分条件B: 必要条件C: 充分必要条件D: 以上都不对正确答案: C(单选题) 4: 杆件的线应变是（）杆的变形。
A: 单位宽度B: 任意宽度C: 单位长度D: 任意长度正确答案: C(单选题) 5: 受扭空心圆轴横截面上切应力最大处为（）。
A: 外边缘B: 内边缘C: 圆心D: 以上均不对正确答案: A(多选题) 1: 以下对于内力的描述正确的是（）。
A: 由于外荷载的作用而产生B: 不需要荷载作用就能产生C: 杆件外部产生的力D: 杆件内部产生的力正确答案: A,D(多选题) 2: 根据梁约束特点不同进行分类，常见的静定梁形式有（）。
A: 纯弯曲梁B: 简支梁C: 悬臂梁D: 外伸梁正确答案: B,C,D(多选题) 3: 单位长度扭转角与下列哪些因素有关（）。
A: 材料性质B: 扭矩C: 杆的长度D: 截面几何性质正确答案: A,B,D(多选题) 4: 平面汇交力系的合成方法有两种，分别是（）。
A: 几何法B: 算数法C: 解析法D: 综合法正确答案: A,C(多选题) 5: 二力平衡的充分必要条件包括（）。
A: 二力等值B: 反向C: 共线D: 作用于同一点正确答案: A,B,C(判断题) 1: 建筑物和工程设施中承受、传递荷载而起骨架作用的部分，称为工程结构，简称结构。
A: 错误B: 正确正确答案: B(判断题) 2: 力偶在其作用平面内移动或转动时，它对物体的作用效应也随之改变。

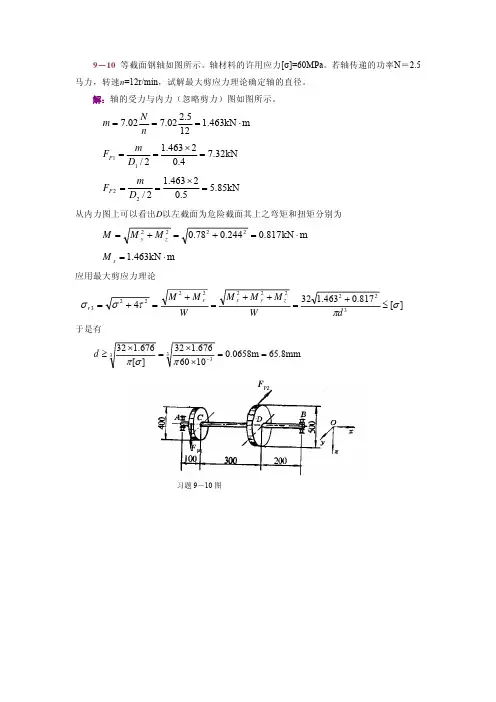

9－10 等截面钢轴如图所示。
轴材料的许用应力[σ]=60MPa 。
若轴传递的功率N ＝2.5马力，转速n =12r/min ，试解最大剪应力理论确定轴的直径。
解：轴的受力与内力（忽略剪力）图如图所示。
m kN 463.1125.202.702.7⋅===n N m kN 32.74.02463.12/11=×==D m F P kN 85.55.02463.12/22=×==D m F P 从内力图上可以看出D 以左截面为危险截面其上之弯矩和扭矩分别为m kN 817.0244.078.02222⋅=+=+=z y M M Mm kN 463.1⋅=x M应用最大剪应力理论=+=2234τσσr ][817.0463.13232222222σπ≤+=++=+dWM M M WM M z y x x 于是有65.8mm m 0658.01060676.132][676.132333==××=×≥−πσπd F P2F P1习题9－10图(y M (x M (z M习题9－10解图10－2图示a 、b 、c 、d 四桁架的几何尺寸、圆杆的横截面直径、材料、加力点及加力方向均相同。
关于四桁架所能承受的最大外力F Pmax 有如下四种结论，试判断哪一种是正确的。
（A ）F Pmax (a)=F Pmax (c)<F Pmax (b)=F Pmax (d)； （B ）F Pmax (a)=F Pmax (c)=F Pmax (b)=F Pmax (d)； （C ）F Pmax (a)=F Pmax (d)<F Pmax (b)=F Pmax (c)； （D ）F Pmax (a)=F Pmax (b)<F Pmax (c)=F Pmax (d)。
参考答案：A(b)(a)AB F PAB(d)(c)C ADBF PC ADBa a习题10－2图10－10 图示结构中，AB 及AC 均为圆截面杆，直径d = 80 mm ，材料为Q235钢，求此结构的临界载荷Fcr习题10－10图解：1、计算在F 力作用下各杆的轴力2、计算各杆的柔度两杆均为大柔度杆3、分别计算各杆的临界轴力，确定结构的临界载荷该结构的临界载荷取两者中较小者，即 F cr=661.4 kN10－12图示结构中BC 为圆截面杆，其直径d=50mm ，AC 为边长a =70mm 的正方形截面杆，已知该结构的结束情况为A 端固定，B 、C 为球铰。
《工程力学》作业2参考答案说明：本次作业对应于文字教材第4章，应按相应教学进度完成。
一、单项选择题（每小题2分，共30分）在每小题的四个备选答案中选出一个正确答案，并将其代号填在题干后面的括号内。
不选、错选或多选者，该题无分。
1．力法计算的基本未知量为（ D ）A杆端弯矩B结点角位移C结点线位移D多余未知力2．超静定结构在荷载作用下产生的内力与刚度（B ）A无关B相对值有关C绝对值有关345．在力法方程的系数和自由项中（ B ）C绝对值有关D相对值绝对值都有关8．力法典型方程中的自由项iP∆是基本体系在荷载作用下产生的（C ）C结点数D杆件数11．力法的基本体系是（D ）A一组单跨度超静定梁B瞬变体系C可变体系D几何不变体系12．撤去一单铰相当于去掉了多少个约束（C ）A1个B3个C2个D4个）1．超静定次数一般不等于多余约束的个数。
（╳）2．力法计算的基本体系不能是可变体系。
（√）） ） ╳ ）） ） 8．对称结构在对称荷载作用下内力中 弯矩、轴力是对称的， 剪力是反对称的 。
9．力法的基本体系是无多余约束的几何不变体系 。
10．力法的基本方程使用的是 位移协调条件；该方法只适用于解 超静定 结构。
四、计算题 （共40分）1．对下面图a 所示的超静定结构，选图b 所示的力法基本体系，要求（1）列出力法典型方程；（2）画1M ，2M ，P M 图； （3）求出各系数及自由项。
（10分）（3）求出各系数及自由项。
（10分）EI l3211=δ EIl 322=δ EI l 62112-==δδ EIql F 2431-=∆ 02=∆F2．用力法计算图示刚架（求出系数及自由项列出方程即可）（10分）x 1 x 1=1x 2 基本体系 1M 图 x 2=1 2M 图 1 解：（1）图示刚架为两次超静定结构，选力法基本体系如图， （2）列出力法典型方程：22221211212111=∆++=∆++P P x x x x δδδδ 22.5m kN ⋅（3）作1M ，2M ，P M 图，求出各系数及自由项。
《工程力学(II)(材料)》15春在线作业2
一,单选题
1. 过受力杆件的任一点，其主平面（）。
A. 只有三个
B. 不多于三个
C. 至少有三个
D. 可能有三个
?
正确答案：A
2. 有一实心圆截面轴，其直径为D1，另一空心圆轴的外径为D2，α=0.8，若两轴横截面上的扭矩和最大剪应力分别相等，则D1:D2=( )。
A. 0.839
B. 0.59
C. 0.768
D. 1.19
?
正确答案：D
3. 铸铁试件扭转破坏是（）。
A. 沿横截面拉断
B. 沿横截面剪断
C. 沿450螺旋面拉断
D. 沿450螺旋面剪断
?
正确答案：B
4. 均匀性假设认为，在固体内到处有相同的（）。
A. 力学性质
B. 外力
C. 变形
D. 位移
?
正确答案：A
5. 构件的许用应力〔σ〕是保证构件安全工作的（）。
A. 最高工作应力
B. 最低工作应力
C. 平均工作应力
?
正确答案：A。
大工12秋《工程力学（二）》在线作业2一、单选题1. 力法的基本未知量是（）。
A. 结点角位移和线位移B. 多余约束力C. 广义位移D. 广义力正确答案：B2. 梁在集中力作用的截面处，其内力图（）。
A. 剪力图有突变，弯矩图光滑连续B. 剪力图有转折，弯矩图有突变C. 剪力图光滑连续，弯矩图有突变D. 剪力图有突变，弯矩图有转折正确答案：D3. 超静定刚架中，切断一个刚性连接相当于解除（）个约束。
A. 1B. 2C. 3D. 以上都不对正确答案：C4. 三铰拱作用沿水平方向满跨均布的竖向荷载，拱的合理轴线为（）。
A. 圆弧线B. 二次抛物线C. 悬链线D. 正弦曲线正确答案：B5. 静定结构内力仅由平衡条件确定，温度改变时静定结构将（）。
A. 无变形、无内力B. 有变形、无内力C. 无变形、有内力D. 有变形、有内力正确答案：B6. 单位荷载法是由（）推导出来的。
A. 虚力原理B. 虚位移原理C. 叠加原理D. 互等定理正确答案：A7. 位移计算时，虚拟单位广义力的原则是使外力功的值恰好等于（）。
A. 1kNB. 1kN·mC. 所求位移值D. 所求内力值正确答案：C8. 关于外力虚功，下列选项中不正确的是（）。
A. 外力虚功的特点是是力与位移之间没有因果关系B. 虚位移必须是微小的连续位移C. 其数值是位移曲线包围的矩形面积D. 虚功概念只可用于刚体正确答案：D9. 静定结构的支座产生位移时，结构会产生（）。
A. 内力B. 应力C. 刚体位移D. 变形正确答案：C10. 下列哪种情况不一定是无多余约束的几何不变体系（）。
A. 三刚片以三个铰两两相连且三铰不在一条直线上B. 两刚片以三根链杆相连且三根链杆不平行不汇交C. 两刚片以1个铰和一根链杆相连D. 刚片加上二元体正确答案：C二、判断题1. 静定结构的几何特征是几何不变。
A. 错误B. 正确正确答案：A2. 理想桁架各杆的内力包括轴力、剪力和弯矩。
.
《工程力学》作业（第2章平面问题的受力分析）
成绩班级学号姓名
习题2-1 物体重P=20 kN，用绳子挂在支架的滑轮B上，绳子的另一端接在绞车D上，如图所示。
转动绞车，物体便能升起。
设滑轮的大小、AB与CB杆自重及摩擦略去不计，A，B，C三处均为铰链连接。
当物体处于平衡状态时，
和支杆CB所受的力。
求拉杆AB
rF的约DA，作用一水平力2-3 习题在图示刚架的点B求支座，刚架重量略去不计。
和束力FF DA
'.
.
习题2-5 图示为一拔桩装置。
在木桩的点A上系一绳，将
绳的另一端固定在点C，在绳的点B系另一绳DE，将它的另一端固定在点E。
然后在绳的点D 用力向下拉，并使绳的BD段水平，??0.1radCB段与铅直线间成等角AB段铅直，DE段与水平线、????tan）很小时，。
如向下的拉力F=800 N（弧度）（当，求绳AB作用于桩上的拉力。
的M在构件BC上作用一力偶矩为2-6 习题在图示结构中，各构件的自重略去不计，力偶，各尺寸如图。
求支座A的约束力。
上作用水平；OA曲柄上作用一力偶，其矩为M另在滑块D在图示机构中，2-7 习题
的关系。
与力偶矩。
机构尺寸如图所示，各杆重量不计。
求当机构平衡时，力力F F M
'.
.
A l，粱重不计。
求支座，梁长为）已知梁习题2-8（cAB上作用一力偶，力偶矩为M 的约束力。
和B
解'.。
