激光打标机操作流程一、开机程序1.接通外供电源。
2.打开电脑，并进入打标软件，在打标范围内线任意画一个图形或输入一点文字，点击“通用打标”按钮，（即红色的小太阳），在“通用打标”对话框中再点击“打标”按钮，让上面的打标次数至少显示为1。
3.启动主电源，将系统钥匙插入主控箱右上角处钥匙插孔，顺时针转动钥匙开关，（即顺时针转动90°）打开电源，按下启动开关，可听到机械内部有电磁继电器触点吸合的声音及冷水机组泵旋转的声音，并看到冷水机显示器显示当前温度。
此时主控柜上的各种报警灯和指示灯只有Scan Driver Alarm灯亮。
4.启动激光电源：先打开激光电源前面板上的空气开关，调整电流调节旋钮，数显表显示的电流为最小。
按一下启动按钮，工作指示灯亮，待过数秒后氪灯即被触发引燃，数显表显示当前实际电流大小。
5.打开Q驱动器箱上的电源开关，使声光Q进入工作状态，此时Q驱动器箱电源开始指示灯亮。
6.将主控箱上的振镜驱动器电源开关拨到ON位置，使振镜进入工作状态，此时主控箱上的ScanDriver Alarm灯灭。
7.从HAN’S LASER打标软件中导入所需打标的图形，调节氪灯电流到需要的数值，并把焦距和打标参数调好，则可进行打标生产。
【注意】为了保护激光器，需等冷水机工作3分钟后在启动激光电源。
二、关机程序1.把电流值逆时针调到最小（一般为6.3A左右）。
2.将主控箱面板上的振镜驱动器电源开关拨到OFF位置。
3.关闭Q驱动器电源开关。
4.按一下激光电源箱上的停止按钮，关闭激光电源。
5.将计算机返回到初始操作系统（即关闭所有打开的程序，以防以后打开程序软件使不能正常运行；应该保存的文件及时保存），关闭电脑，关闭计算机电源。
6.等待3分钟后关闭钥匙开关，空气开关。
7.切断外供电源。
【注意】1.为了保护激光器，需等待3分钟后方可关闭钥匙开关，关掉冷水机和空气开关。
2.在加工工程中，当遇到紧急情况需快速切断全机供电时，可按主控箱左侧EMERGENCY 按钮。
《激光机的触摸屏控制系统》、主界面开启激光控制系统，稍等系统启动完成，LCD 显示屏上出现系统主界面，如下图:板和激光打标机是否正常连接，初始化完成后，点击【打印】图标, 系统进入打印操作界面。
、激光打标控制系统的操作概览进入控制系统的打印界面，屏幕上显示系统的打印界面如下图:T■业标◎艾站察一閑为专业.所幄出处［图1主界面界面此时会显示初始化, 所以在打开系统之前，请确认触摸屏与控制 和印图2系统的打印界面界面简单清爽，中间网格区域为所见即所得的标记内容显示视 图，默认尺寸为lOOm M 100mm 右边为操作设置菜单栏，包含了各 种打印的参数设置以及操作。
底部显示的是功能按钮，左上角为主页 按钮，用户点击可直接退回到主界面，右上角为返回按钮，点击返回 到上一页。
、快速入门在这节中，我们将简单的介绍如何新增一个文档， 把自己所需的打标内容编辑到新增的文档中，对文档的相关参数进行设置，最后在 工件上进行刻印出来。
新添加文档来进行打标，我们提供有两种方式: 一、在打印界面，点击【更改文档】，如下图:序止打印堆录-1 •；主朿n 打印■■1 n1玄档：去知Tl 印耳式1?乐釜3*^如 0 ^.5◎ _tTjeftfU点击后进入文档的界面，如下图:图4点击界面左小角【新增】，出现新增文档编辑名称的对话框，修改名称后点击【确认】，出现文档编辑框如下图:TU'Sn二、在主界面，点击【文档】功能图标，进入文档管理界面，如下图:图6点击【新增】按钮，出现编辑名称的对话框，修改名称后点击【确认】，出现文档编辑框如图5.以上两种方法都可以建立打印文档。
在编辑界面顶部菜单栏点击【新增】，选择所需要添加的内容，比如文本与组合文本，如下图:添加文本后如下图:文本标记被一个黑框所包围，说明这个文本标记是处于被选择的状态， 同时右边 栏里的标记列表，也用颜色标记选中的标记，当标记处于选择状态时，可以点击 右边操作页的【文本】，修改文本的内容，也可双击文本标记修改文本内容。

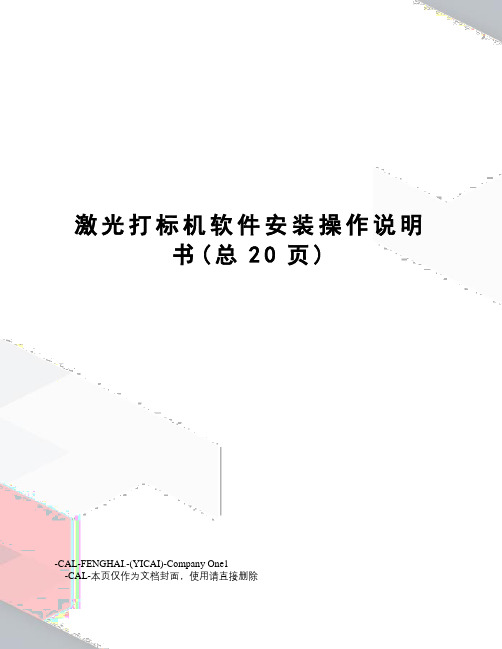

激光打标机软件安装操作说明书(总20页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除激光振镜系统安装和操作一、系统配置1．微机一台，至少256M内存。
2．VGA显示器。
3．光驱一只，至少2G硬盘空间。
4．Window98/2000/XP操作系统二、系统安装1、接运行光盘上激光振镜标刻系统目录下的Setup安装程序，再按提示进行操作即可。
安装结束后，为方便起见，可在通过桌面上建立快捷方式的方法将安装目录下运行程序拉到Windows屏幕桌面上。
2、掉计算机电源，将软件加密狗插到打印口上或USB口上，将DA卡插到计算机PCI插槽上，DA卡外接线参考第六章。
3、ＤＡ卡驱动程序安装a、插入ＤＡ卡重新开机后电脑屏幕右下方提示“发现新硬件”（如图3-1），点击提示；b、出现安装驱动提示，选择从列表或指定位置安装，即第二选项，再点击下一步c、在浏览项中找到驱动程序所在的文件夹（如 C:\mark程序），再点击下一步开始安装d、安装过程出现以下画面：e、最后系统提示找到新硬件，请点击完成。
4、运行光盘中加密狗驱动程序。
三、系统启动在Windows桌面上双击Lasermark快捷方式即可进入程序操作界面。
四、系统维护与升级可随时与开发商联系以索取最新软件升级信息。
五、软件操作（一）软件界面上图即为本系统软件操作界面，它主要由菜单区、工具栏、编辑区、状态栏、列表框、属性页等组成。
（二）菜单区菜单区包括文件操作、图形设计、编辑、选项、帮助等主菜单选项。
文件操作菜单下拉后有新建、打开、保存等子功能菜单；另外，还有与打印有关的各功能选项。
图形设计菜单下拉后有各个图素生成子功能菜单。
编辑菜单包括与剪截板有关的三个子功能菜单（剪切、拷贝、粘贴）。
上述三个主菜单选项所对应的子功能菜单都有工具栏中的各个快捷键与之对应：其中图形设计菜单与左端工具栏对应；文件操作菜单和编辑菜单与上端横向工具栏对应。

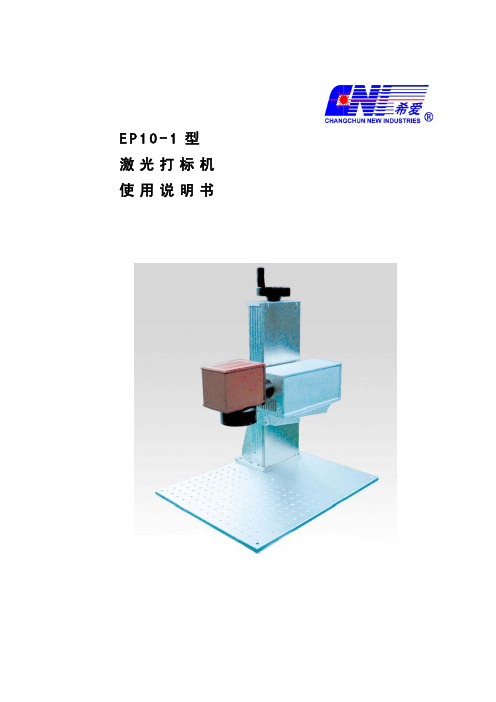

E P10-1型激光打标机使用说明书目 录1. 概述 (3)1.1 重要安全知识 (3)1.2 使用说明 (4)1.2.1 正当使用 (4)1.2.2 不正当使用 (4)1.3 保修与责任 (4)2. 安全标准 (4)2.1 钥匙启动 (4)2.2 安全用电 (4)2.3 人员培训 (4)3. 技术规格 (5)4. 设备安装 (6)4.1 安装要求 (6)4.1.1 场地要求 (6)4.1.2 环境要求 (6)4.1.3 运输要求 (6)4.1.4 电力需求 (6)4.2 签收与检查 (6)4.3 安装与检查 (6)4.3.1 设备摆放 (6)4.3.2 对焦红光安装 (6)4.3.3 USB控制线连接 (7)4.3.4 参数设置 (7)5. 软件操作 (9)5.1 控制卡驱动及安装 (9)5.2 软件安装及驱动 (17)5.3 常见问题 (20)5.4 SNMARK 2.3.0 打标软件操作说明 (20)6． 设备维护 (72)7. 故障诊断 (72)感谢您购买希爱牌激光打标机。
在您开始使用此设备之前，请认真阅读本手册以最大限度发挥其性能和延长设备寿命。
妥善保存本手册以供日后参考。
我们建议你在此设置投入使用之前多做练习以熟悉其性能。
为不断的改进产品，新产业公司保留更新或修改本手册中信息的权力。
独家技术，版权所有。
未经允许，不许翻印本手册的全部或部分内容。
长春新产业光电技术有限公司地址：长春市高新区创新路668号，邮编130012电话：0086-431-8702 5669传真：0086-431-8701 1041E-mail：liuyang@网址：1. 概述本手册所介绍的激光设备是由长春新产业光电技术有限公司制造，本手册只适用于EP10-1型号的机器。
1.1 重要安全知识此激光设备可能发出等级为四级的激光，属于危险设备.指示光采用安全等级为一类的635nm红色激光。
警告！激光射出！1.2 使用说明1.2.1 正当使用使用时执行本手册的操作指导与安全条例执行正当维护与维修工作。
光纤激光打标机使用说明书一、产品硬件及开关机介绍1.1产品外观1.2硬件组成①光路部分：光纤激光器，红光，振镜；②电路部分：主控箱，激光电源，振镜电源，电脑。
1.3开机顺序①总电源；②电脑开关；③激光电源开关；④振镜电源开关；⑤红光电源开关。
1.4关机顺序①红光电源开关；②振镜电源开关；③激光电源开关；④关闭电脑；⑤关闭总电源。
二、软件操作部分2.1 打标软件的使用（EzCad2）界面，如图一所示：（图一）2.2 对象列表下图是对象列表,如图二所示：（图二）在打标时,系统会按对象列表中图形的排列顺序（从上至下）依次加工列表中的图形。
用户可以在列表中选择图形直接拖动或通过右键选项来调整排列顺序，以此来改变图形的打标顺序，通过改变打标顺序，可以让打标时间快一点，以节约时间。
或者是用剪切+粘贴命令来重新排列图形顺序。
下图是对象属性栏,如图三所示：位置：表示的是这个图形在打标区域中的绝对座标轴，调整X轴和Y轴的数值，可以让图形移动，左右移动调X轴，上下移动调Y轴。
向左和向下是调负数，向右和向上是调正数。
（图三）尺寸：显示的是图形的大小，X轴是图形的高，Y轴是图形的宽，调整X轴和Y轴的数值，可以改变图形的大小。
（图四）：锁定图形，让图形是否按比例缩放，锁定后，改变一个轴的大小，另一个也会做出相应的改变，图形不会失真，如果不锁定的话，就只是改变一个轴，另外一个就不会改变，有可能会造成图形变形，不过有时要按实物的实际尺寸来调速算图形大小，就有可能要解锁，具体按实际情况来定。
2.3 填充填充可以对指定的图形进行填充操作。
被填充的图形必须是闭合的曲线。
如果您选择了多个对象进行填充，那么这些对象可以互相嵌套，或者互不相干，但任何两个对象不能有相交部分。
(左图可以填充，右图两个矩形相交，填充结果可能不是所预期的结果)使能轮廓：表示是否显示并标刻原有图形的轮廓。
即填充图形是否保留原有轮廓。
填充1、填充2 和填充3：是指可以你可以用三种填充，单线，交叉或三线交叉。
制定检讨承认1/131223456758123456制改定日页码温度设定：通常温度设定在20—23°C之间，随环境温度及相对湿度的变化而有所不同；工程名激光打标详细图激光打标机安全操作规程合上空气开关，开启钥匙开关，启动冷却水，打开激光电源；启动激光电源，启动振镜电源，打开红光指示器，打开Q驱动器电源；检查加工件毛刺是否清理干净；关闭红光指示器，启动计算机系统；根据要求进行激光打标；品质管理项目作业程序打标结束后，将激光电源的电流输出逐步减小至0；关闭计算机系统，关闭Q驱动器电源；关闭振镜电源，关闭激光电源，关闭冷却水；送检：工件加工完以后及时送检。
关闭钥匙开关，断开空气开关。
机床不工作时，将机罩封好，防止灰尘进入激光器及光学系统；机床出现故障（如漏水、烧保险、有异常响声等）时应立刻切断电源；内循环冷却水应按规定定期更换，规定每季度更换一次，如果设备使用较为频繁，则需缩短更换周期；管理 POINT环境安全遵守事项本设备采用的激光器属于4类激光器,输出的光束包含有可见和不可见的辐射，对人眼有害，禁止直视激光光束；124134本机周围严禁放置易燃、易爆的物品。
也不要有挥发性溶济如酒精、汽油等；设备维护、保养、检查时必须切断电源，以免发生危险；首件检验：在批量生产中，必须进行首件检查，合格后方能继续加工；自检：加工前应检查是否符合加工要求，所有工件加工完了以后都要进行自检，发现问题须马上解决； ◆ 主要管理 Point ◆最大行程：X：220mm，Y：200mm，Z：228mm。
按图纸检查产品是否符合图纸及工艺要求，偏差是否在允许偏差范围内；激光打标机操作指导书启动前检查冷却水的水位及水质情况。
机柜总电源的开关应断开，急停按钮处于复位状态。
振镜电源、红光指示电源应断开，Q驱动器、激光电源的开关处于断开；合上机柜后侧的空气开关，开启控制柜面板上的电源总开关；按下冷却水控制面板上的启动按钮。
启动冷却水，循环水开始在机内循环；特别注意：当环境温度≥35°C，相对湿度较高时（≥70％），必须采取措施 降低环境湿度才能工作，以免造成激光器两端面因温差过大而结露，从而影响激光输出。
台州汉匠智能设备科技有限公司光纤激光打标机说明书第一章概述1.1激光标记机理激光具有高亮度、高方向性、高单色性和高相干性，是普通照明光源所无法比拟的。
激光束通过聚焦后，在焦点处可产生数千度乃至上万度的高温，使其可能加工几乎所有的材料。
激光打标是用激光束在各种不同的物质表面刻上永久性的标记。
打标的效应是通过表层物质的蒸发露出深层物质，或者是通过光能作用导致表层物质的化学物理变化而“刻”出痕迹，显示出所需刻蚀的图形、文字。
1.2激光标记特点1）可对多种金属、非金属材料进行加工，尤其对高硬度、高熔点、脆性材料进行标记更显优势。
2）属于非接触加工、不损坏产品，无刀具磨损，标记质量好。
3）激光束很细，加工材料消耗很小，加工热影响区小。
4）加工效率高，能用计算机控制，易于实现自动化。
5）不易被假冒。
1.3产品概述FIB10-L激光打标机是集激光、计算机、自动控制、精密机械技术为一体的高科技产品。
该打标机采用振镜扫描方式，速度快、精度高、能长时间工作。
能在大多数金属材料及部分非金属材料如：硅、橡胶、环氧、陶瓷、大理石等材料进行刻写或制作难以仿制的永久性防伪标记。
本公司提供基于Windows平台下的专用打标软件。
标记内容可以是文字、图形、图片、序列号、条形码及其组合，并且可以在专用打标软件中直接输入、编辑，也可由AutoCAD或CorelDRAW、Photoshop等图形软件下编辑，通过计算机控制输入与输出。
标记内容可重复刻写，激光打标为非接触加工，无污染，对工件物理性质影响小，特别适用于难以加工的硬、软、脆材料。
FIB10-L打标机的设计，符合国际安全及操作标准。
本产品保修期一年，在客户收到产品的一年内，凡因产品制造原因出现缺陷和故障，公司负责保修。
第二章设备操作安全防护2.1警告FIB10-L激光打标机，经特别设计以减少曝露于危险辐射中的意外事件发生。
警告●不遵守本手册说明而进行操作、调整或控制将可能导致危险辐射。
