技术图纸审核规范

图纸会审规范图纸会审是建筑工程中非常重要的一个环节，通过会审可以保证建筑工程的正确性和安全性。

而为了让图纸会审更加规范和高效，建筑行业制定了一系列的规范，下面将对这些规范进行详细的介绍。

一、图纸会审的定义和意义图纸会审是指在建筑工程设计阶段，由施工、监理、设计、业主等各方参与，对建筑工程设计图纸进行评审、检查、协商、修改等一系列工作的过程。

通过会审可以发现设计图纸中存在的问题，降低建筑施工风险，保障建筑质量，进而保障人民生命财产安全。

二、图纸会审的规范性标准图纸会审的规范性标准主要包括：《建筑施工图审查标准》、《建设工程施工图设计质量检验标准》和《建筑施工图纸会审程序规范》等。

其中，《建筑施工图审查标准》是图纸会审的基本标准，《建设工程施工图设计质量检验标准》则规定了如何评估设计图纸的质量，《建筑施工图纸会审程序规范》则明确了会审的程序和要求。

三、图纸会审的程序图纸会审程序包括：准备阶段、会前阶段、会审阶段和会后阶段。

在准备阶段，要指定主持人、确定会议时间、地点和发出邀请函等。

在会前阶段，应事先分发图纸、准备清单和问题列表等。

在会审阶段，要根据问题列表逐一进行审查和讨论，并就问题进行达成共识。

在会后阶段，则需要完成会审纪要和审核意见。

四、图纸会审的注意事项图纸会审需要注意如下事项：1、明确会议目标和内容，准确阅读设计图纸，避免出现遗漏或错误；2、参会人员应具备相关技术和知识，对会审问题有充分准备；3、会前应主动沟通，明确各方需求和期望，避免分歧；4、会议要有主持人和记录员，做好规划、主持和纪录工作；5、问题列表应清晰明确，问题的回答和处理要确有依据；6、会议要把握时间，避免出现时间浪费或疏漏；7、提交会审意见和审核意见应及时、准确，便于后续进行处理。

五、图纸会审的好处和推广图纸会审的好处有很多，比如提高工程设计的精度，降低技术风险，减少为期造成的损失，提高建筑施工安全，增进建筑行业间的合作等。

同时，推广图纸会审还可以促进行业的创新和发展，为建筑工程带来更多的可能性和差异化。

图纸审核管理制度第一章总则第一条为规范图纸审核管理工作，提高审核质量，保证工程项目的顺利实施，制定本制度。

第二条本制度适用于公司内各部门的图纸审核管理工作。

第三条图纸审核是对工程项目图纸的完整性、准确性和规范性进行检查和评定的过程，是确保工程项目建设过程中的质量和安全的重要环节。

第四条图纸审核管理应遵循公平、公正、科学的原则，严格执行相关法律法规和公司规章制度，保障审核结果客观准确。

第二章图纸审核管理单位第五条公司设立图纸审核管理单位，负责组织、协调和监督公司各部门的图纸审核管理工作。

第六条图纸审核管理单位的主要职责包括：1. 制定、修订和完善图纸审核管理制度；2. 协调各部门间的图纸审核工作；3. 依据相关标准和要求，对图纸审核结果进行评定和分析；4. 对审核工作中的问题进行整改和改进。

第七条图纸审核管理单位应当建立健全图纸审核管理人员的培训机制，确保审核人员具备专业知识和技能。

第三章图纸审核流程第八条图纸审核流程分为初审、复审和终审三个阶段，各阶段的审核内容和要求应明确规定。

第九条各部门根据工程项目的具体情况，确定初审、复审和终审的审核时间和人员，并制定详细的审核计划。

第十条各部门应当严格按照审核流程和时间节点进行审核工作，确保审核工作的有序进行。

第十一条图纸审核管理单位对各部门的审核结果进行综合评定和汇总，形成最终审核报告，并向公司领导汇报。

第四章图纸审核管理考核第十二条公司建立图纸审核管理考核制度，对各部门的图纸审核管理工作进行定期检查和评估。

第十三条图纸审核管理考核主要内容包括审核流程的执行情况、审核质量和效率、审核问题的整改等。

第十四条按照考核结果，制定奖惩制度，对工作表现优异的部门和个人进行奖励，对工作不达标的单位和人员进行惩罚。

第五章附则第十五条本制度自发布之日起实施，部门内其他相关制度与之不一致的，以本制度为准。

第十六条公司图纸审核管理单位负责解释本制度，并对实施中的问题提出解决方案。

公司技术图纸管理制度一、管理目的为了规范技术图纸管理，提高技术人员的工作效率和质量，保证公司生产的正常进行，特制定本管理制度。

二、管理范围本管理制度适用于厂内设计、研发等相关部门的技术图纸管理。

三、基本原则1.技术图纸的制定、审核、变更等环节必须按照规定程序进行，严格把关。

2.技术图纸必须真实准确地反映产品设计要求，确保企业产品的质量和生产的顺利进行。

3.技术图纸应该做到规范化、标准化，方便生产和管理。

四、技术图纸的制定1.技术图纸的制定应由经过专业培训的技术人员执行，确保技术图纸的准确性和可行性。

2.技术图纸的编制必须按照公司相关规范、标准进行，注重图纸的规范化和标准化。

3.技术图纸的制定必须经过审核意见的征求，确保技术图纸的准确性和可行性。

五、技术图纸的审核1.技术图纸的审核应由公司内部的专业审核人员负责，审查内容主要包括技术参数、设计要求、图纸规范等。

2.审核人员应当对技术图纸的每一个细节进行仔细检查，确保技术图纸的准确性和可行性。

3.审核人员应当提出明确的审核意见，对不符合要求的技术图纸应当立即要求改正。

六、技术图纸的变更1.技术图纸的变更应当经过相关人员的申请、审批和实施。

2.技术图纸的变更必须保持与原图一致，确保企业生产的连续性和稳定性。

3.技术图纸的变更必须及时通知相关部门，并做好变更记录，确保信息的准确性和完整性。

七、技术图纸的保管1.技术图纸必须妥善保管，防止遗失、破损等情况的发生。

2.技术图纸的保管应当分门别类存放，便于查找和管理。

3.技术图纸保管应当遵守公司相关规定，确保技术图纸的保密性。

八、技术图纸管理的责任1.技术图纸的管理工作由相关部门负责，必须保证技术图纸的保密性和准确性。

2.技术图纸管理人员必须经过专业培训，具备相关的技术和管理知识。

3.技术图纸管理人员应当定期检查技术图纸的存档情况，确保技术图纸的准确性和完整性。

九、技术图纸管理的监督1.技术图纸管理工作应当接受公司内部相关部门的监督和检查。

图纸内部审核管理制度第一章总则为规范图纸审核工作，提高工作效率，加强内部管理，特制定本制度。

第二章审核范围1.1 图纸内部审核范围包括但不限于设计图纸、施工图纸、验收图纸等。

1.2 图纸内部审核应符合国家有关规定、标准和规范，确保图纸符合工程实际要求，达到设计要求。

第三章审核流程2.1 由项目负责人指定审核人员，确定审核计划。

2.2 编制审核方案，明确审核的范围、目的、方式和要求。

2.3 分解任务，确认审核任务书，并保证审核人员具备相应的资质和技术水平。

2.4 根据审核任务书，审核人员进行图纸审核工作，发现问题及时反馈并提出整改意见。

2.5 编制审核报告，说明审核情况、结果和建议，并提交项目负责人审核。

第四章审核要求3.1 审核人员应具备相关资质和技术水平，熟悉有关规定、标准和规范。

3.2 审核人员应认真仔细地进行审核工作，确保审核结果符合实际情况。

3.3 审核人员应积极配合项目负责人，及时沟通和协调审核工作。

3.4 审核人员应按照审核计划和审核方案执行审核工作，确保审核结果准确有效。

第五章审核记录4.1 审核人员应及时记录审核过程和结果，做好审核记录。

4.2 审核记录应真实可靠，记录内容详细清晰，确保审核过程可追溯。

4.3 审核记录应由审核人员签字确认，并经项目负责人审定。

第六章审核监督5.1 项目负责人负责对图纸内部审核工作进行监督，确保审核工作符合要求。

5.2 监督人员应及时掌握审核情况，跟踪审核进展，解决审核过程中的问题。

5.3 监督人员应及时与审核人员沟通，指导审核工作，确保审核结果准确有效。

第七章审核奖惩6.1 对于认真负责、审核工作出色的审核人员，可给予表彰和奖励。

6.2 对于审核工作不认真负责、审核结果有误的审核人员，应给予批评教育和处罚。

第八章附则7.1 本制度由项目管理部门负责解释和修订。

7.2 本制度自发布之日起执行。

以上制度内容经讨论通过，现予以公布。

设计图纸审核规范在建筑、工程、制造等众多领域，设计图纸是项目实施的重要依据。

一份准确、完整、清晰的设计图纸对于确保项目的质量、进度和成本控制至关重要。

为了保证设计图纸的质量，提高项目的成功率，需要建立一套严格的设计图纸审核规范。

一、审核目的设计图纸审核的主要目的是确保图纸符合相关的法律法规、标准规范、技术要求以及项目的特定需求。

通过审核，可以及时发现并纠正图纸中的错误、遗漏、不一致和不合理之处，从而避免在项目实施过程中出现返工、延误和安全隐患。

二、审核依据1、国家和地方的法律法规、政策文件，如建筑法、环境保护法等。

2、相关的行业标准和规范，如建筑设计规范、结构设计规范、电气设计规范等。

3、项目的设计任务书、合同要求以及业主的特殊需求。

4、以往类似项目的经验教训和成功案例。

三、审核内容1、图纸完整性检查图纸是否包括封面、目录、设计说明、平面图、剖面图、立面图、大样图等必要的组成部分。

确认各类图纸的编号、名称、比例是否正确、清晰。

2、设计符合性审核设计是否符合项目的功能要求，如空间布局是否合理、使用流程是否顺畅。

检查设计是否满足相关的规范标准，如防火规范、抗震规范等。

3、结构安全性评估结构设计的合理性，包括结构体系、构件尺寸、材料选型等。

验算结构在各种荷载作用下的强度、稳定性和变形是否满足要求。

4、建筑合理性审查建筑外观、造型是否美观、协调，与周边环境是否融合。

检查建筑内部的空间划分、层高、采光、通风等是否符合人体工程学和使用要求。

5、设备与系统核实给排水、电气、暖通等设备系统的设计是否满足功能需求，设备选型是否恰当。

检查管道、线路的布置是否合理，有无交叉、冲突等问题。

6、材料与工艺确认选用的材料是否符合项目要求，是否具备可用性和经济性。

审查施工工艺的可行性，是否便于施工和质量控制。

7、标注与尺寸检查图纸中的标注是否清晰、准确，尺寸标注是否齐全、无歧义。

核实坐标、标高、轴线等关键尺寸的准确性。

8、图面质量评估图纸的绘制质量，线条是否清晰、规范，图形是否比例准确。

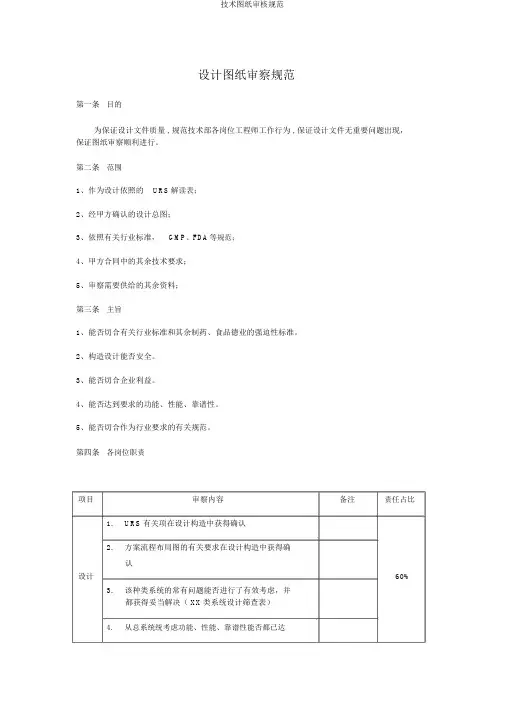

设计图纸审察规范第一条目的为保证设计文件质量 , 规范技术部各岗位工程师工作行为 , 保证设计文件无重要问题出现，保证图纸审察顺利进行。

第二条范围1、作为设计依照的URS解读表；2、经甲方确认的设计总图；3、依照有关行业标准，GMP、FDA等规范；4、甲方合同中的其余技术要求；5、审察需要供给的其余资料；第三条主旨1、能否切合有关行业标准和其余制药、食品德业的强迫性标准。

2、构造设计能否安全。

3、能否切合企业利益。

4、能否达到要求的功能、性能、靠谱性。

5、能否切合作为行业要求的有关规范。

第四条各岗位职责项目审察内容备注责任占比1.URS有关项在设计构造中获得确认2.方案流程布局图的有关要求在设计构造中获得确认设计60%3.该种类系统的常有问题能否进行了有效考虑，并都获得妥当解决（ XX类系统设计筛查表）4.从总系统统考虑功能、性能、靠谱性能否都已达到5.从工位角度考虑，构造能否合理，配置能否切合要求，与工艺流程中的上下工位构造配合能否正确6.零零件的加工工艺性能否切合要求7.图纸对零件的构造能否表达清楚，尺寸及配合正确无缺失，技术要求完美8.图纸表达、格式、字体等能否切合标准规定，或企业规定9.能借用标准件、通用件的一定借用1.URS有关项在设计构造中获得确认2.方案流程布局图的有关要求在设计构造中获得确认3.该种类系统的常有问题能否进行了有效考虑，并都获得妥当解决（ XX类系统设计筛查表）4.从总系统统考虑功能、性能、靠谱性能否都已达到5.从工位角度考虑，构造能否合理，配置能否切合校正10%要求，与工艺流程中的上下工位构造配合能否正确6.零零件的加工工艺性能否切合要求7.图纸对零件的构造能否表达清楚，尺寸及配合正确无缺失，技术要求完美8.图纸表达、格式、字体等能否切合标准规定，或企业规定9.能借用标准件、通用件的一定借用1.图纸表达、格式、字体等能否切合标准规定，或企业规定；2.企业形成的设计规范和设计要求能否获得有效执行3.能借用标准件、通用件的一定借用；新增添的外比如：电机、标准购件（有装置关系的）申请编码时一定供给存库风机、阀门、化的模型气动元器件4.零零件的加工工艺性能否切合要求扩展增添项5.图纸对零件的构造能否表达清楚，尺寸及配合准扩展增添项确无缺失，技术要求完美6.该种类系统的常有问题能否进行了有效考虑，并扩展增添项都获得妥当解决（ XX类系统设计筛查表）1.零零件的加工工艺性能否切合要求2.从工位角度考虑，构造能否合理，配置能否切合扩展增添项工艺要求，与工艺流程中的上下工位构造配合能否正确1.URS有关项在设计构造中获得确认2.方案流程布局图的有关要求在设计构造中获得确认同意3.该种类系统的常有问题能否进行了有效考虑，并都获得妥当解决（ XX类系统设计筛查表）4.从总系统统考虑功能、性能、靠谱性能否都已达到第五条审察查查表1、三维图审察要求：（相同合用于零件构造审察）10% 10% 10%(1) 审察能否存在零零件干预状况；（可采纳SolidWorks装置体筛查装置干预）(2)审察零零件的装置工艺性能否有零零件没法安装或拆卸；(3)审察全部行程能否切合设计参数；(4)审察床身或大型零零件能否设计有吊装机构；(5)审察使用叉车时能否会损害到其余零零件；(6)审察能否存在两个或两个以上零件能够归并为一个零件状况；(7)审察零零件能否存在螺孔过多或过少状况；(8)审察零零件能否存在孔对不上状况；(9)审察传动零件的旋转方向或挪动方向能否与设计要求一致；(10)审察零零件的加工工艺性；(11)审察钣金件能用长圆孔处不得用圆孔；(12)审察能借用通用件的一定借用；(13)审察电机采纳（一般、变频、伺服）功率、转速能否知足使用要求，确认安装空间及尺寸；(14)审察负压系统的排风要求，室内或管道接出室外；2、二维图纸审察（1）标题栏的审察要求：①审察标题栏内的名称及图号与文件名能否一致；② 审察标题栏使用标准标题栏；③ 审察所用资料牌号能否切合设计要求④ 审察标题栏内相应地点有人员署名；⑤ 审察标题栏升疆域有改正标志；⑥ 审察计量单位和符号能否切合法定计量单位的要求。

技术图纸的管理制度一、技术图纸管理流程1、技术图纸提交设计单位在完成技术图纸后，应及时提交给相关部门审核。

设计单位应确保技术图纸的准确性和完整性，确保技术图纸符合相关标准和规范。

2、技术图纸审核相关部门应对提交的技术图纸进行审核。

审核内容包括技术图纸的设计方案、图纸的准确性和完整性等。

审核过程中，需严格按照相关规定进行，确保技术图纸符合设计要求。

3、技术图纸审批经过审核通过的技术图纸，需进行审批。

审批程序包括相关部门的审批，在审批过程中需详细核查技术图纸的内容，确保技术图纸符合设计规范。

4、技术图纸备案审批通过的技术图纸需进行备案，备案内容包括技术图纸的版本、审批时间等。

技术图纸备案后，设计单位方可使用技术图纸进行工程项目实施。

5、技术图纸变更管理在工程项目实施过程中，如遇技术图纸需要变更的情况，设计单位需按照相关规定进行变更管理。

变更管理需经过相关部门的审批，确保技术图纸变更后符合设计要求。

二、技术图纸管理制度1、技术图纸管理责任人设立技术图纸管理责任人，负责技术图纸的提交、审核、审批、备案等工作。

技术图纸管理责任人需具备相关专业知识和工作经验，确保技术图纸的管理流程顺畅进行。

2、技术图纸管理规范建立技术图纸管理规范，明确技术图纸的管理流程和要求。

确保技术图纸管理工作的规范性和有效性，防止技术图纸出现错误或遗漏。

3、技术图纸管理系统建立技术图纸管理系统，实现技术图纸的电子化管理。

技术图纸管理系统应具备技术图纸的存储、查询、审批等功能，方便管理人员对技术图纸进行管理和控制。

4、定期培训对技术图纸管理人员定期进行培训，提升其技术图纸管理水平和专业能力。

培训内容包括技术图纸管理流程、技术图纸审核标准等，确保管理人员对技术图纸管理工作的理解和掌握。

5、技术图纸安全保护对技术图纸进行安全保护，设立技术图纸保密措施。

技术图纸保密措施包括技术图纸的存储、传输等安全问题，确保技术图纸不受泄露和篡改。

三、技术图纸管理的意义1、确保工程项目设计的准确性和有效性。

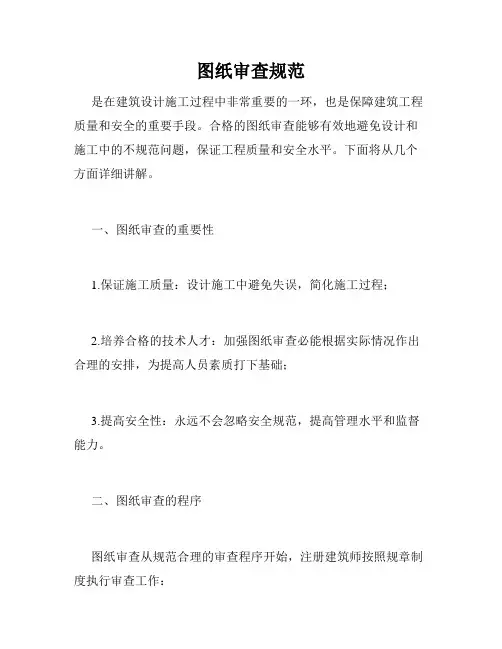

图纸审查规范是在建筑设计施工过程中非常重要的一环，也是保障建筑工程质量和安全的重要手段。

合格的图纸审查能够有效地避免设计和施工中的不规范问题，保证工程质量和安全水平。

下面将从几个方面详细讲解。

一、图纸审查的重要性1.保证施工质量：设计施工中避免失误，简化施工过程；2.培养合格的技术人才：加强图纸审查必能根据实际情况作出合理的安排，为提高人员素质打下基础；3.提高安全性：永远不会忽略安全规范，提高管理水平和监督能力。

二、图纸审查的程序图纸审查从规范合理的审查程序开始，注册建筑师按照规章制度执行审查工作：1.施工前必须完成研究，审核图纸；2.设计和施工方案应符合国家规定和当地管理条例；3.必须完成验收和签署验收备案。

三、图纸审查的要求在进行图纸审查时，需要注意以下几个方面的要求：1.建筑设计必须符合消防安全和生态环境保护要求；2.建筑构造必须符合结构安全要求；3.建筑布局要明确启示，能够正常使用；4.施工方案和承包人必须符合能力要求，防止工程质量把控失误。

四、图纸审查的标准1.试空法标准：在规定的试空条件下评定防火、防烟隔离性和室内腐蚀性；2.楼板和屋顶承重标准：按照规定的计算方法进行计算和验算；3.防水隔热标准：在设计时要考虑密封、隔热和防霉处理。

五、图纸审查的技巧在进行图纸审查时，还需要注意以下技巧：1.把握大纲：审查要着重落实关键部位，对派生出来的问题逐一分析审批。

2.注意细节：注重审查细节和细节变化，以最小的误差获得最大的效益。

3.横向对比：对于设计方案多项内容进行对比，同时考虑安装、维护、消防等方面的要求。

对建筑和工程质量的保障是十分重要的，只有坚持规范审查，才能有效预防工程质量问题产生，为人民创造更美好的居住和工作环境。
