应急电源装置

发电车应急电源快速接入装置的研究与应用摘要：在变电站运行过程中，0.4kV站用交流电源是变电站内所有二次电源设备的主要用电来源，一旦在遇到突发性停电故障或者设备维护检修时，交流电源将失电，若不及时恢复供电，随着时间推移直流蓄电池能量耗尽，将导致整个变电站运行瘫痪。

为了保证供电可靠性，需要利用应急电源车进行紧急供电，文章对0.4kV发电车应急电源应用现状以及现有发电车应急电源接入装置进行研究分析，并提出一种新型的发电车应急电源快速接入方案。

关键词：0.4kV站用交流电源；发电车应急电源接入装置；供电可靠性1 引言近年来，我国电力系统发展迅速，变电站逐渐趋向智能化发展，同时对供电可靠性的要求也日益提高。

而变电站站用交流电源系统作为保证变电站正常运行的主要供电系统，其供电可靠性一直受到广泛重视。

变电站交流电源应用十分广泛，小至变电站中的冷却、加热、照明供电；大至主变风机、闸刀电机，以及为断路器提供储能、为隔离开关提供操作电源等。

同时，交流电源通过整流模块也对站内直流负荷进行供电。

由此可见，站用交流电源的存在尤为重要，一旦发生故障，若不能及时恢复供电，将造成整个变电站交流电源缺失，导致开关跳闸、设备损坏，甚至变电站系统运行瘫痪等严重后果。

为此，在变电站中通常使用独立的蓄电池组作为交流失电后的后备电源。

为防止检修时间过长而使直流应急电源电能耗尽，同时也会配置发电车应急电源进行持续供电。

2 发电车应急电源应用现状发电车应急电源是为重要负荷提供电源支撑的最后一道保障，是保证电力系统安全可靠运行的重要措施，对提高电网供电可靠性意义重大。

绝大部分发电车应急电源被作为线路检修、故障停电或自然灾害抢修时的交流应急电源。

其通常具有技术参数高、可移动灵活性强、安全环保等优点。

特别在变电站中作为交流应急电源被广泛应用。

当变电站站用交流电源停电时，可将发电车应急电源开至故障地点，通过发电机接入装置将发电车0.4kV交流电源接入系统中为站内重要负荷持续供电。

浅谈EPS应急电源系统及在东莞地铁2号线的应用摘要：针对地铁车站两路市电发生断电时，EPS应急电源系统切换到蓄电池逆变供电给负载，保证应急设备能在一定时间内正常工作，为逃生人员创造有利的逃生环境。

本人对EPS的工作原理及应用进行了总结，对设备维护和操作有参考的意义。

关键词：地铁；断电；EPS应急电源系统；应急设备；逃生1 引言EPS于1996年从国外引入中国，刚开始于国内的广州、深圳、佛山等地有企业仿制单相的5KW以下小型机，主要是为逃生目的沿应急通道的指示灯或应急灯供电。

随着EPS在应急照明方面应用慢慢推行及三相型EPS的引进、开发与应用，EPS在消防应用中的方便性、高效性、环保性等优势显得十分突出，使EPS行业于近年驶入了快车道，大规模在地铁行业中使用。

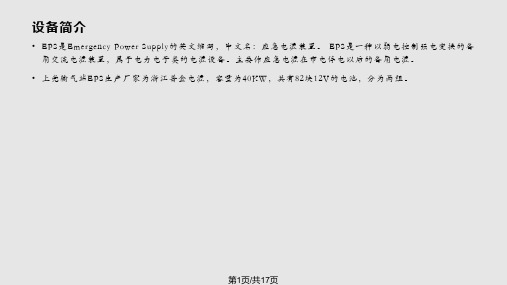

2 EPS产品介绍（1）EPS是“Emergency Power Supply”的英文缩写，中文名：应急电源装置。

（2）EPS按应急照明集中电源分为三类：①消防应急照明型（EA-D-口口KVA-S），其容量为1-12KVA（单相）和5-90KVA（三相），主要给应急照明灯具供电；②消防设备应急电源（FEPS-EA-口口KVA），其容量为11-95KVA，主要给高层建筑的电梯，喷淋泵，卷帘门, 消防泵，风机等重要场所的应急照明供电；③后备应急电源（EA-EPS口-口口KVA），其容量为1-500KVA，主要给应急照明、高层建筑的电梯、水泵、帘卷门、消防泵和排烟风机等设备供电。

（3）EPS按输出分路工作方式分二类：①持续型：不管是主电源还是应急电源工作时，都能提供电源输出。

②非持续型：在主电源工作时不提供电源输出，仅在应急电源工作时才提供电源输出，其电源输出状态受消防联动中心控制。

3 EPS与UPS的区别：（1）安全规范不同EPS的发展是起源于电网突发故障时，为确保电力保障和消防联动的需要，它能即时提供逃生照明和消防应急，保护用户生命或身体免受伤害，其产品技术要求受公安部消防认证监督，并接受安装现场消防验。

EPS消防应急电源详解EPS消防应急电源是UPS不间断电源发展而来的一种供电系统，也是近年来发展起来的比较经济理想的应急电源。

EPS应急电源是允许短时电源中断的应急电源装置。

作为消防应急电源系统，当建筑物发生火灾时，为应急照明及其它重要的一级供电负荷提供集中供电。

在正常情况时，由交流市电经过互投装置给重要负载供电，当交流市电断电后，互投装置将立即切换至逆变器由EPS蓄电池供电，供电时间由蓄电池的容量决定，当市电电压恢复时，应急电源将恢复为市电供电。

EPS消防应急电源采用了UPS不间断电源电路成熟的逆变技术，它们都具备在市电故障(中断)情况下继续向负载提供交流电源的功能。

不同之处是UPS不间断电源始终由逆变器输出供电，以保障电源品质，而EPS电源在市电正常时逆变器是处于启动状态，但不输出功率，市电由旁路越过逆变器输出供电，主要保障市电故障时的应急供电问题。

UPS不间断电源主要是为IT行业设备提供用电保障，EPS电源则适用于各种行业。

UPS不间断电源供电模式要求切换时间很短(0～10ms)，EPS电源则相对较宽(0～4s)。

UPS不间断电源主要带计算机类负载，而EPS电源所带负载较混杂。

UPS不间断电源对于运行环境要求较高，EPS电源则要求能适应各种环境。

UPS不间断电源以一般用户监控为主，EPS电源主要用于应急供电，要求与消防联动。

UPS不间断电源以维护信息传输畅通为主要目的，EPS电源以防范重大难事故为主要目的。

目前EPS消防应急电源根据所带负载的种类大致可以归纳为以下三种：一是主要用于应急照明(多为单相)EPS电源；二是用于除应急照明之外，还有应用于空调、电梯、卷帘门、排气风机、水泵等电感性负载或兼而有之的混合供电的三相系列EPS消防应急电源；三是直接给电动机供电的变频系列EPS消防应急电源仅作为应急照明系统的备用电源，一般选用上述的第一种EPS 消防应急电源。

为确保应急照明系统能正常运行,根据《消防应急灯具》(GB17945-2000)技术要求中对EPS消防应急电源切换时间及持续工作时间等提出如下基本要求：1）要求负责向普通应急照明灯供电EPS消防应急电源的供电中断时间<5s。

北京中熙明远机电安装工程有限公司B e i j in g Z h o n gx i M i n g yu a n M a c h i n e r y&E l e c t r ic i t y I n st a l l a t io n E n g i n e e r in gC o.,L t d.电梯断电再平层装置的作用和功能介绍电梯断电再平层装置，也称为电梯应急电源装置。

其作用是当外电网出现异常情况（比如停电、跳闸、电压持续不稳定）时，没有安装该装置的电梯就会马上停止，这样轿门就不能打开将乘客放出来，而且轿厢也很可能停在非正常位置（比如两个楼层之间）。

此时，就算强行把轿门打开，也难以将乘客解救出轿厢。

如果装配了该装置的电梯，在遇到类似情况时，轿厢仍然能够自动运行至正常的平层位置，并自动打开轿门及厅门让乘客离开。

从专业的角度来说，它的工作原理是这样的：A．此装置采用了16位微机编程控制器位核心，装置作为应急运行时自动检测电梯系统门锁信号及有关安全链路信号，若其中任何一信号发生故障，应急装置不会做出任何应急运行，确保电梯的安全。

B．此装置在外用电正常供电时，自动处于充电状态并检测外电网状态，如外电网出现异常，航空接触器将立即吸合装置自动切断外电网，断电再平层装置发出应急指令，由电源逆变器向电梯提供380V/50HZ的电源。

在应急运行过程中装置不断的自动检测三相逆变输出、速度传感器、门区位置感应器、安全链等。

如发生异常情况，装置立即停机确保轿厢及电梯乘客的安全。

当应急装置得到平层信号时，电梯以一平滑的曲线减速停车，然后控制中心发出开门指令，打开电梯轿门及门厅，让乘客安全离开。

C．电梯应急运行结束后，该装置处于侯电状态，当外电网恢复正常后电梯转入正常运行。

由于采用16位微机控制，无论在电网供电还是应急运行状态，应急装置将于电梯同步检测各安全状态，并具有多重保护功能，确保电梯正常及应急运行时的安全。

应急电源分配电装置应急电源分配电装置是一种重要的电气设备，用于保证在停电或其他紧急情况下，供电系统可以及时切换到备用电源并保持正常供电。

下面将从功能、组成部分、作用、安装要求等几个方面介绍应急电源分配电装置。

一、功能应急电源分配电装置主要用于在突发情况下，如停电、供电设备故障等突发事件发生时，可以及时将电源切换到备用电源，从而保持供电系统的正常运转。

它能够保证在各种紧急情况下，供电系统能够快速、准确地进行切换，保证电能的连续供应，保证安全和生产效率。

二、组成部分应急电源分配电装置一般分为多个组成部分，主要包括控制器、电源开关、备用电源、接触器、电容器、配电盘、信号指示灯、电源抗干扰滤波器、过流过压保护装置等部分。

每个组成部分都具有相应的功能，彼此之间相互联通、互相协作，共同完成应急电源切换任务。

三、作用应急电源分配电装置在遇到供电系统异常中断的情况下，可以实现自动切换到备用电源。

它可以隔离发生故障的设备，保障正常设备持续供电，从而确保电网的安全可靠运行。

同时，应急电源分配电装置还可以通过预告灯、声音、文本提示等方式，向监控中心报警提醒和发出告警信号，便于及时进行维护。

四、安装要求安装应急电源分配电装置需要注意以下几个方面：1、应按照规划设计方案进行施工，保证设备的稳定性和可靠性。

2、应根据实际需求确定最佳安装位置和安装方向。

3、应保持应急电源分配电装置的干燥、洁净、通风良好。

4、应在电源分配电装置周围划出保留空间，方便维修、检修和日常操作。

5、应将设备接地，避免触电危险。

总之，应急电源分配电装置是电力系统的重要组成部分，它可以保证在紧急情况下电能的供应，从而确保生产和生活的安全和正常运转。

安装和使用应急电源分配电装置需要遵守相关安全规定和操作规程，确保设备的可靠性和安全性。

应急电源柜的结构原理1. 引言应急电源柜是一种用于紧急情况下提供电力供应的装置，通常用于重要场所、关键设备等需要连续供电的场合。

其结构原理是基于电池组和逆变器的工作原理来实现的。

本文将介绍应急电源柜的结构原理及其工作原理。

2. 结构组成应急电源柜主要由以下几个部分组成：2.1 电池组电池组是应急电源柜的核心部分，其作用是存储电能。

常用的电池组包括铅酸蓄电池和锂电池。

电池组根据容量和电压要求进行选择，以满足不同场所的需求。

2.2 逆变器逆变器用于将电池组储存的直流电转换为交流电，以供应给被保护设备使用。

逆变器一般具有多个输出端口，可以同时供应多个设备并满足不同输出功率的需求。

2.3 充电模块充电模块用于对电池组进行充电，以保证电池组的正常运行。

充电模块通常包括充电电路和充电管理系统，可以根据电池组的状态进行智能控制充电过程。

2.4 保护电路保护电路用于确保电池组和逆变器的安全运行。

保护电路通常包括过流保护、过压保护、欠压保护等功能，可以及时检测并处理异常情况，以避免设备的损坏和人身安全的威胁。

2.5 控制模块控制模块是应急电源柜的核心控制单元，负责对各个部件进行监测和控制。

控制模块通常采用微机控制系统，可以对电池组的状态、逆变器的输出状态等进行实时监测，并根据需求进行智能调整。

3. 工作原理应急电源柜的工作原理如下：1.当正常电源供电正常时，电池组处于充电状态，同时逆变器处于备用状态，未工作。

2.当正常电源发生故障或中断时，控制模块会立即检测到异常情况，并将逆变器切换为工作状态。

3.电池组开始向逆变器提供直流电源，并通过逆变器将其转换为稳定的交流电源，为被保护设备提供连续供电。

4.控制模块会定时监测电池组的电量，并通过充电模块对电池组进行智能充电，保证电池组的持续供电能力。

5.当正常电源恢复时，控制模块会再次检测到电源状态并将逆变器切换回备用状态，同时电池组开始充电。

4. 总结应急电源柜通过电池组和逆变器的配合工作，实现了对关键设备的连续供电。

EPS应急电源外形及安装设计图（一）DUYD-D系列单相输出应急电源1、产品适用负载：DUYD-D系列产品主要为应急照明场所提供集中供电的应急电源装置，适应各种灯具（金属卤素灯、钠灯、日光灯、白炽灯等），同时适应一般电器设备的供电。

2、产品系列及容量规格：a)-10KWb)安装形式：落地式、悬挂式、嵌式三种c)备用时间：90分钟或按设计要求制作d)电源设备容量有：（标准型）悬挂式：DUYD-D/0.5KW、1KW、1.5KW、2KW嵌式：DUYD-D/0.5KW、1KW、1.5KW、2KW落地式：DUYD-D/3KW、4KW、5KW、6KW、8KW、10KW3、设备型号及主要参数备用时间90分钟4、产品外形安装尺寸示意图1、、DUYD-D 系列产品外形安装尺寸示意图（1） DUYD-D/0.5 DUYD-D/1安装尺寸示意图（2） DUYD-D/1.5 DUYD-D/2外形示意图安装尺寸示意图外形示意图安装尺寸示意图DUYD-D/8 DUYD-D/10外形示意图安装尺寸示意图（二）DUYD-S系列三相输出应急电源1、产品适用负载：DUYD-S本系列电源适用于各种三相、单相及混合型用电设备，如电梯、风机、水泵、照明、空调等设备的应急供电。

应用于高层建筑、人防设施，医院、机场、城市地铁、发电厂、大型商场、银行、证券等场所。

适用范围广、负载适应性强。

2、产品系列及容量规格：e)规格范围：6KW-30KWf)安装形式：落地柜式（主机柜＋电池柜）g)备用时间：90分钟或按设计要求制作h)电源设备容量有：（标准型）DUYD-S/6KW、8KW、10KW、15KW、20KW、25KW、30KW3、设备型号及主要参数4、产品外形安装尺寸示意图（1） DUYD-S/6 DUYD-S/8外形示意图安装尺寸示意图（2）DUYD-S/10 DUYD-S/15 DUYD-S/20外形示意图安装尺寸示意图(3) DUYD-S/25 DUYD-S/30外形示意图安装尺寸示意图（三）DUYD-P系列三相输出应急电源1、产品适用负载：DUYD-P系列电源为电动机负荷专门设计，为只有一路电源的消防设施或一级负荷中的电动机提供应急电源。
