应急电源在医院的应用

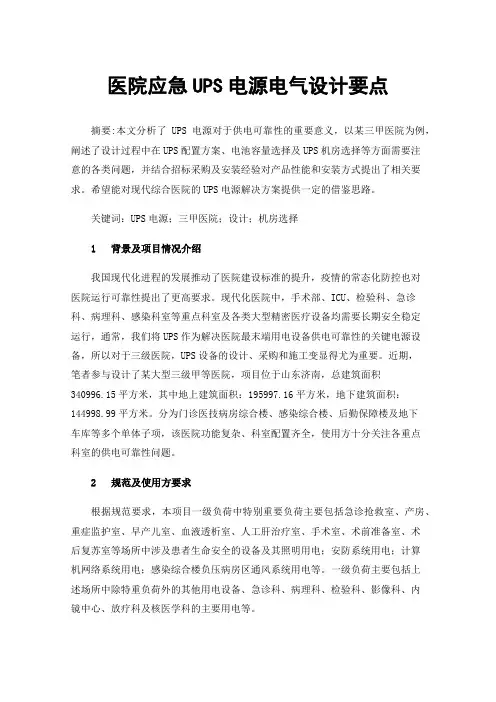

医院应急UPS电源电气设计要点摘要:本文分析了UPS电源对于供电可靠性的重要意义，以某三甲医院为例，阐述了设计过程中在UPS配置方案、电池容量选择及UPS机房选择等方面需要注意的各类问题，并结合招标采购及安装经验对产品性能和安装方式提出了相关要求。

希望能对现代综合医院的UPS电源解决方案提供一定的借鉴思路。

关键词：UPS电源；三甲医院；设计；机房选择1 背景及项目情况介绍我国现代化进程的发展推动了医院建设标准的提升，疫情的常态化防控也对医院运行可靠性提出了更高要求。

现代化医院中，手术部、ICU、检验科、急诊科、病理科、感染科室等重点科室及各类大型精密医疗设备均需要长期安全稳定运行，通常，我们将UPS作为解决医院最末端用电设备供电可靠性的关键电源设备，所以对于三级医院，UPS设备的设计、采购和施工变显得尤为重要。

近期，笔者参与设计了某大型三级甲等医院，项目位于山东济南，总建筑面积340996.15平方米，其中地上建筑面积：195997.16平方米，地下建筑面积：144998.99平方米。

分为门诊医技病房综合楼、感染综合楼、后勤保障楼及地下车库等多个单体子项，该医院功能复杂、科室配置齐全，使用方十分关注各重点科室的供电可靠性问题。

2 规范及使用方要求根据规范要求，本项目一级负荷中特别重要负荷主要包括急诊抢救室、产房、重症监护室、早产儿室、血液透析室、人工肝治疗室、手术室、术前准备室、术后复苏室等场所中涉及患者生命安全的设备及其照明用电；安防系统用电；计算机网络系统用电；感染综合楼负压病房区通风系统用电等。

一级负荷主要包括上述场所中除特重负荷外的其他用电设备、急诊科、病理科、检验科、影像科、内镜中心、放疗科及核医学科的主要用电等。

根据供配电设计规范，特重负荷需要双电源+应急电源的供电形式，结合JGJ 312-2013中关于用电设备恢复供电时间的要求，通常，我们对于恢复供电时间t<0.5s的设备，采用双电源+柴发+UPS的供电形式，对于恢复供电时间可以大于0.5s的设备，可以不设置UPS。

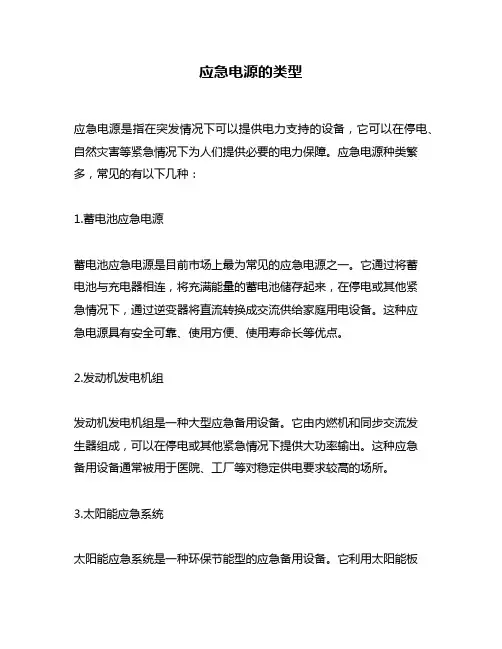

应急电源的类型
应急电源是指在突发情况下可以提供电力支持的设备，它可以在停电、自然灾害等紧急情况下为人们提供必要的电力保障。

应急电源种类繁多，常见的有以下几种：
1.蓄电池应急电源
蓄电池应急电源是目前市场上最为常见的应急电源之一。

它通过将蓄
电池与充电器相连，将充满能量的蓄电池储存起来，在停电或其他紧
急情况下，通过逆变器将直流转换成交流供给家庭用电设备。

这种应
急电源具有安全可靠、使用方便、使用寿命长等优点。

2.发动机发电机组
发动机发电机组是一种大型应急备用设备。

它由内燃机和同步交流发
生器组成，可以在停电或其他紧急情况下提供大功率输出。

这种应急
备用设备通常被用于医院、工厂等对稳定供电要求较高的场所。

3.太阳能应急系统
太阳能应急系统是一种环保节能型的应急备用设备。

它利用太阳能板
吸收太阳能，通过控制器将电能存储在蓄电池中，当停电或其他紧急情况发生时，通过逆变器将直流转换成交流供给家庭用电设备。

这种应急备用设备具有环保节能、使用寿命长等优点。

4.风力发电系统
风力发电系统是一种利用风能发电的应急备用设备。

它通过风轮驱动发电机产生电能，将其存储在蓄电池中，在停电或其他紧急情况下，通过逆变器将直流转换成交流供给家庭用电设备。

这种应急备用设备具有环保节能、使用寿命长等优点。

总之，应急电源类型繁多，根据不同使用场景和需求选择适合自己的应急备用设备非常重要。

在选择时需要考虑其安全性、可靠性、使用寿命以及维护成本等因素，并且需要定期检查和维护以确保其正常工作。

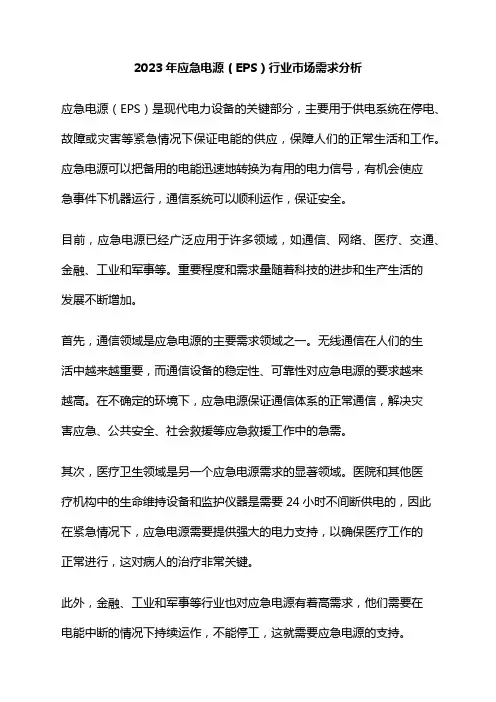

2023年应急电源（EPS）行业市场需求分析
应急电源（EPS）是现代电力设备的关键部分，主要用于供电系统在停电、故障或灾害等紧急情况下保证电能的供应，保障人们的正常生活和工作。

应急电源可以把备用的电能迅速地转换为有用的电力信号，有机会使应
急事件下机器运行，通信系统可以顺利运作，保证安全。

目前，应急电源已经广泛应用于许多领域，如通信、网络、医疗、交通、金融、工业和军事等。

重要程度和需求量随着科技的进步和生产生活的
发展不断增加。

首先，通信领域是应急电源的主要需求领域之一。

无线通信在人们的生
活中越来越重要，而通信设备的稳定性、可靠性对应急电源的要求越来
越高。

在不确定的环境下，应急电源保证通信体系的正常通信，解决灾
害应急、公共安全、社会救援等应急救援工作中的急需。

其次，医疗卫生领域是另一个应急电源需求的显著领域。

医院和其他医
疗机构中的生命维持设备和监护仪器是需要24小时不间断供电的，因此在紧急情况下，应急电源需要提供强大的电力支持，以确保医疗工作的
正常进行，这对病人的治疗非常关键。

此外，金融、工业和军事等行业也对应急电源有着高需求，他们需要在
电能中断的情况下持续运作，不能停工，这就需要应急电源的支持。

总之，应急电源作为关键的电源设备，在社会各行各业中都有着广泛的应用需求。

未来，应急电源市场将会继续保持增长态势。

随着技术的不断发展，应急电源将不断实现升级，以适应人们的需求。

同时，厂家们需要持续追求技术上的创新，不断提高应急电源的可靠性和使用效率，同时减少对生态环境的影响。

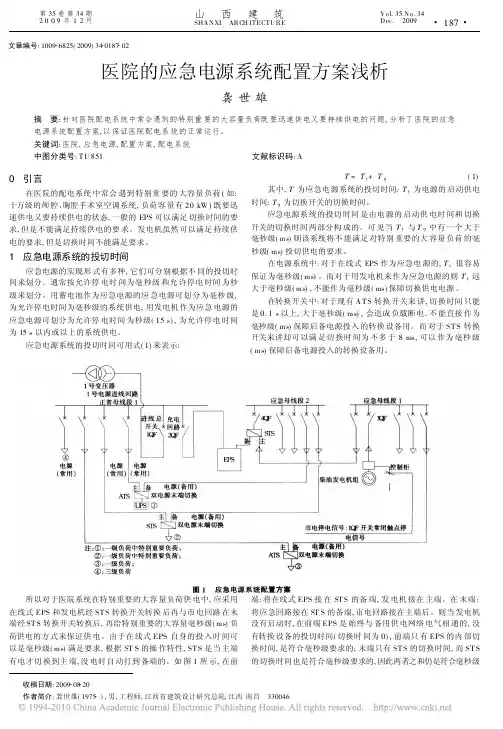

医院的应急电源系统配置方案浅析龚世雄摘 要:针对医院配电系统中常会遇到的特别重要的大容量负荷既要迅速供电又要持续供电的问题,分析了医院的应急电源系统配置方案,以保证医院配电系统的正常运行。

关键词:医院,应急电源,配置方案,配电系统中图分类号:T U851文献标识码:A0 引言在医院的配电系统中常会遇到特别重要的大容量负荷(如:十万级的颅腔、胸腔手术室空调系统,负荷容量有20kW)既要迅速供电又要持续供电的状态,一般的EPS可以满足切换时间的要求,但是不能满足持续供电的要求。

发电机虽然可以满足持续供电的要求,但是切换时间不能满足要求。

1 应急电源系统的投切时间应急电源的实现形式有多种,它们可分别根据不同的投切时间来划分。

通常按允许停电时间为毫秒级和允许停电时间为秒级来划分。

用蓄电池作为应急电源的应急电源可划分为毫秒级,为允许停电时间为毫秒级的系统供电;用发电机作为应急电源的应急电源可划分为允许停电时间为秒级(15s),为允许停电时间为15s以内或以上的系统供电。

应急电源系统的投切时间可用式(1)来表示:T=T y+T q(1)其中,T为应急电源系统的投切时间;T y为电源的启动供电时间;T q为切换开关的切换时间。

应急电源系统的投切时间是由电源的启动供电时间和切换开关的切换时间两部分构成的。

可见当T y与T q中有一个大于毫秒级(ms)则该系统将不能满足对特别重要的大容量负荷的毫秒级(ms)投切供电的要求。

在电源系统中:对于在线式EPS作为应急电源的,T y很容易保证为毫秒级(ms)。

而对于用发电机来作为应急电源的则T y远大于毫秒级(ms),不能作为毫秒级(ms)保障切换供电电源。

在转换开关中:对于现有A T S转换开关来讲,切换时间只能是0.1s以上,大于毫秒级(ms),会造成负载断电,不能直接作为毫秒级(ms)保障后备电源投入的转换设备用。

而对于ST S转换开关来讲却可以满足切换时间为不多于8ms,可以作为毫秒级(ms)保障后备电源投入的转换设备用。

应急电源接入方案一、背景介绍应急电源是指在紧急情况下能够提供电力供应的设备或系统。

在一些特殊场合或灾害事件中，正常的电力供应可能会中断，这时应急电源的接入是非常重要的。

本文将重点介绍应急电源接入方案，以保障电力供应的可靠性和稳定性。

二、接入方式1.独立布置：应急电源可以独立布置，通过单独的电源输入端子与负载系统相连。

这种方式适用于负载系统需要快速配置和迅速投入使用的场合，如临时移动应急电源的使用。

独立布置的应急电源通常有自带的电池或发电机，可以单独供电，不依赖于外部电网。

2.并联式：应急电源可以与主电源并联，通过自动切换装置实现主电源与应急电源之间的自动切换。

这种方式适用于对供电连续性要求较高的场合，如医院、通信基站等。

当主电源中断时，自动切换装置将应急电源接入负载系统，实现无缝切换，确保负载系统的电力供应不中断。

3.并勾选式：应急电源可以与主电源进行并勾选联动，在主电源正常工作时，应急电源正常工作，电力供应由主电源提供；当主电源故障或失效时，应急电源自动接入负载系统，继续提供电力供应。

这种方式适用于需要备用电源的场合，如电信交换机房等。

三、安装要求1.位置选择：应急电源应安装在离主负载系统近，易于维修和操作的位置，同时要避免靠近易燃易爆物品。

如果是独立布置的应急电源，可以选择离负载系统距离较远的地方，以避免噪音和异味对负载系统的影响。

2.配电装置：应急电源与负载系统之间需要安装合适的配电装置，以保障电力输出的稳定性和安全性。

配电装置应具备过流保护、过载保护和漏电保护等功能，并符合国家相关标准和规定。

3.接地保护：应急电源接地是保障安全的重要环节，应采取合理的接地措施，确保接地电阻符合规定要求，以保障人员和设备的安全。

4.防护措施：应急电源的设备和元器件应采取适当的防护措施，如防雷、防尘、防水等，以应对可能遇到的自然灾害和人为破坏等情况。

四、维护管理1.定期检查：定期对应急电源进行检查，包括电池状态、发电机运行情况、配电装置的可靠性等，发现问题及时解决，保障应急电源的正常工作。

简述应急电源的种类
应急电源是指在紧急情况下为设备或系统提供电力供应的装置。

根据不同的工作原理和应用场景，应急电源可以分为以下几种类型：
1.蓄电池（电池组）：蓄电池是最常见的应急电源之一，它通过将电能转化为化学能进行储存，并在需要时将其转化回电能供应给设备。

蓄电池广泛应用于各种领域，如UPS（不间断电源）、紧急照明、电动车辆等。

2.柴油发电机组：柴油发电机组利用内燃机燃烧柴油来驱动发电机产生电能。

它们具有较高的功率输出和长时间连续运行的能力，适用于一些大型场所或需要长时间供电的应急情况，如商业建筑、医院、数据中心等。

3.太阳能应急电源：太阳能应急电源利用太阳能电池板将太阳光转化为电能，然后通过控制器和储能装置（例如蓄电池）进行储存和供电。

这种类型的应急电源对于户外活动、野外设备以及一些偏远地区的应急情况非常有用。

4.风能应急电源：风能应急电源利用风力发电机将风能转化为电能供应给设备。

它们适用于某些地区风力资源丰富的情况下，可以提供可再生的应急电力。

5.可充电式应急灯具：可充电式应急灯具是一种小型便携式应急电源，通常内置了充电电池和LED灯泡。

它们可以在停电或紧急情况下提供照明，方便携带和使用，广泛应用于家庭、车辆、露营等场景。

这些是常见的应急电源类型，每种类型都具有不同的特点和适用场景。

根据实际需求，选择合适的应急电源可以确保设备在紧急情况下能够持续供电，保障安全和正常运行。

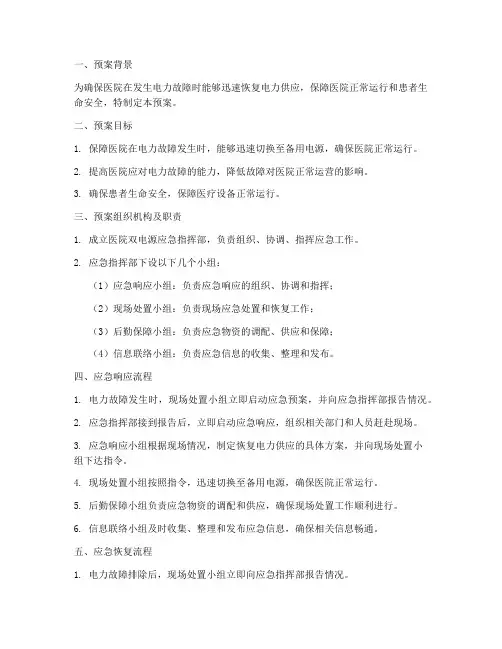

一、预案背景为确保医院在发生电力故障时能够迅速恢复电力供应，保障医院正常运行和患者生命安全，特制定本预案。

二、预案目标1. 保障医院在电力故障发生时，能够迅速切换至备用电源，确保医院正常运行。

2. 提高医院应对电力故障的能力，降低故障对医院正常运营的影响。

3. 确保患者生命安全，保障医疗设备正常运行。

三、预案组织机构及职责1. 成立医院双电源应急指挥部，负责组织、协调、指挥应急工作。

2. 应急指挥部下设以下几个小组：（1）应急响应小组：负责应急响应的组织、协调和指挥；（2）现场处置小组：负责现场应急处置和恢复工作；（3）后勤保障小组：负责应急物资的调配、供应和保障；（4）信息联络小组：负责应急信息的收集、整理和发布。

四、应急响应流程1. 电力故障发生时，现场处置小组立即启动应急预案，并向应急指挥部报告情况。

2. 应急指挥部接到报告后，立即启动应急响应，组织相关部门和人员赶赴现场。

3. 应急响应小组根据现场情况，制定恢复电力供应的具体方案，并向现场处置小组下达指令。

4. 现场处置小组按照指令，迅速切换至备用电源，确保医院正常运行。

5. 后勤保障小组负责应急物资的调配和供应，确保现场处置工作顺利进行。

6. 信息联络小组及时收集、整理和发布应急信息，确保相关信息畅通。

五、应急恢复流程1. 电力故障排除后，现场处置小组立即向应急指挥部报告情况。

2. 应急指挥部组织相关部门和人员对电力系统进行检查，确保系统恢复正常。

3. 现场处置小组按照指令，将电力系统切换回主电源。

4. 后勤保障小组负责应急物资的回收和整理。

5. 信息联络小组发布应急恢复信息，恢复正常工作秩序。

六、应急保障措施1. 加强应急物资储备，确保应急物资充足；2. 定期开展应急演练，提高应急队伍的应急处置能力；3. 加强与供电部门的沟通协调，确保电力供应稳定；4. 建立应急信息平台，确保应急信息畅通；5. 加强应急宣传教育，提高全院员工的应急意识。

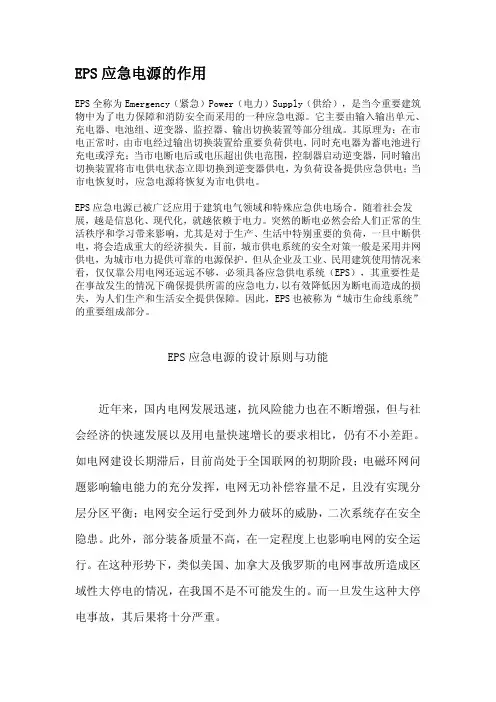

EPS应急电源的作用EPS全称为Emergency（紧急）Power（电力）Supply（供给），是当今重要建筑物中为了电力保障和消防安全而采用的一种应急电源。

它主要由输入输出单元、充电器、电池组、逆变器、监控器、输出切换装置等部分组成。

其原理为：在市电正常时，由市电经过输出切换装置给重要负荷供电，同时充电器为蓄电池进行充电或浮充；当市电断电后或电压超出供电范围，控制器启动逆变器，同时输出切换装置将市电供电状态立即切换到逆变器供电，为负荷设备提供应急供电；当市电恢复时，应急电源将恢复为市电供电。

EPS应急电源已被广泛应用于建筑电气领域和特殊应急供电场合。

随着社会发展，越是信息化、现代化，就越依赖于电力。

突然的断电必然会给人们正常的生活秩序和学习带来影响，尤其是对于生产、生活中特别重要的负荷，一旦中断供电，将会造成重大的经济损失。

目前，城市供电系统的安全对策一般是采用并网供电，为城市电力提供可靠的电源保护。

但从企业及工业、民用建筑使用情况来看，仅仅靠公用电网还远远不够，必须具备应急供电系统（EPS），其重要性是在事故发生的情况下确保提供所需的应急电力，以有效降低因为断电而造成的损失，为人们生产和生活安全提供保障。

因此，EPS也被称为“城市生命线系统”的重要组成部分。

EPS应急电源的设计原则与功能近年来，国内电网发展迅速，抗风险能力也在不断增强，但与社会经济的快速发展以及用电量快速增长的要求相比，仍有不小差距。

如电网建设长期滞后，目前尚处于全国联网的初期阶段；电磁环网问题影响输电能力的充分发挥，电网无功补偿容量不足，且没有实现分层分区平衡；电网安全运行受到外力破坏的威胁，二次系统存在安全隐患。

此外，部分装备质量不高，在一定程度上也影响电网的安全运行。

在这种形势下，类似美国、加拿大及俄罗斯的电网事故所造成区域性大停电的情况，在我国不是不可能发生的。

而一旦发生这种大停电事故，其后果将十分严重。

国内外电网安全事故的经验教训告诉我们，电网电源规划必须科学合理，电网结构建设必须严谨规范，要加大先进技术的应用，加强电力系统管理，完善负荷预测和调控。

手术室手术中停电或突然停电的应急预案及处理流程应急预案一、背景与目的手术室作为医院的重要部门，面临突发停电的风险。

因此，制定应急预案及处理流程应急预案对于确保手术室内手术安全至关重要。

本文档旨在提供手术室突然停电的应急预案，并详细介绍处理流程，以确保手术室内发生停电时能及时、有效地采取应对措施，最大程度减少患者和医务人员的风险。

二、应急预案2.1 停电预警和通知•手术室设备管理人员需定期检查和维护电源系统，确保其正常运行且符合安全标准。

•手术室管理人员应设置电源异常监测系统，并确保其能够及时发出停电预警信号。

•当电源异常监测系统发出停电预警信号时，手术室管理人员需要立即通知手术室内的医务人员，并告知停电可能带来的影响。

2.2 预先准备•在手术室内的明显位置设置应急灯和应急电源开关，并确保所有医务人员熟悉其位置和使用方法。

•定期检查和维护应急灯和应急电源，保证其正常工作状态。

2.3 停电时的应急措施•医务人员应尽快通知手术室外的相关部门和人员，并告知停电情况和手术室内的紧急情况。

•提前安排一个紧急小组，负责突发停电后的应急响应和安排。

•医务人员应立即启动应急电源，并确保其正常运行。

•在应急电源未启动之前，医务人员需要根据紧急情况，快速评估患者的状况，采取适当的措施。

•在停电期间，医务人员需紧急联系其他科室或医院，提前安排转移手术患者到其他手术室。

•如果停电时间较长，医务人员需将手术室内的患者和设备转移到备用手术室，以确保手术的进行。

2.4 停电恢复后的处理措施•当电源恢复后，医务人员需迅速检查手术室内的设备和电源系统是否正常。

•确认设备和电源系统正常运行后，医务人员需重新评估患者的状况，并根据需要采取相应的措施。

•医务人员需记录停电期间发生的相关事件和处理过程，并及时报告相关主管部门。

三、流程图以下是手术室停电应急处理流程的简化流程图：应急处理流程图应急处理流程图四、风险和改进措施•风险：应急电源系统损坏或未及时维护，造成应急能力不足。

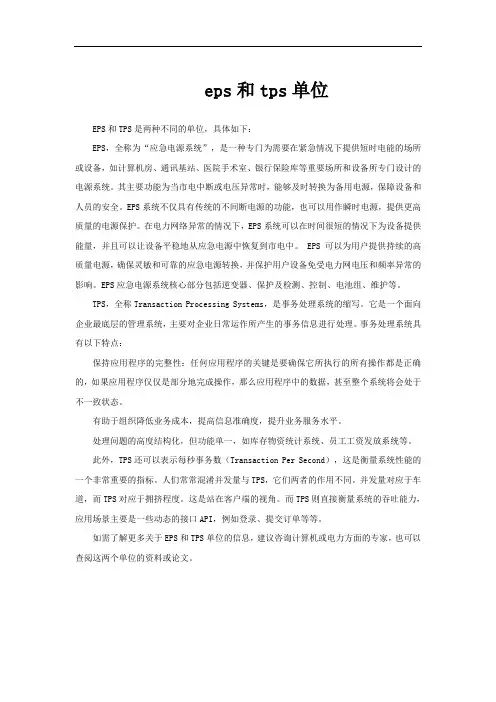

eps和tps单位EPS和TPS是两种不同的单位，具体如下：EPS，全称为“应急电源系统”，是一种专门为需要在紧急情况下提供短时电能的场所或设备，如计算机房、通讯基站、医院手术室、银行保险库等重要场所和设备所专门设计的电源系统。

其主要功能为当市电中断或电压异常时，能够及时转换为备用电源，保障设备和人员的安全。

EPS系统不仅具有传统的不间断电源的功能，也可以用作瞬时电源，提供更高质量的电源保护。

在电力网络异常的情况下，EPS系统可以在时间很短的情况下为设备提供能量，并且可以让设备平稳地从应急电源中恢复到市电中。

EPS可以为用户提供持续的高质量电源，确保灵敏和可靠的应急电源转换，并保护用户设备免受电力网电压和频率异常的影响。

EPS应急电源系统核心部分包括逆变器、保护及检测、控制、电池组、维护等。

TPS，全称Transaction Processing Systems，是事务处理系统的缩写。

它是一个面向企业最底层的管理系统，主要对企业日常运作所产生的事务信息进行处理。

事务处理系统具有以下特点：保持应用程序的完整性：任何应用程序的关键是要确保它所执行的所有操作都是正确的，如果应用程序仅仅是部分地完成操作，那么应用程序中的数据，甚至整个系统将会处于不一致状态。

有助于组织降低业务成本，提高信息准确度，提升业务服务水平。

处理问题的高度结构化，但功能单一，如库存物资统计系统、员工工资发放系统等。

此外，TPS还可以表示每秒事务数（Transaction Per Second），这是衡量系统性能的一个非常重要的指标。

人们常常混淆并发量与TPS，它们两者的作用不同。

并发量对应于车道，而TPS对应于拥挤程度。

这是站在客户端的视角。

而TPS则直接衡量系统的吞吐能力，应用场景主要是一些动态的接口API，例如登录、提交订单等等。

如需了解更多关于EPS和TPS单位的信息，建议咨询计算机或电力方面的专家，也可以查阅这两个单位的资料或论文。
