小型玉米收获机摘穗辊的改进设计

玉米粒收割机关键零部件设计与优化玉米是我国第二大粮食产物，在我国种植广泛，2017年全国玉米产量达到2亿吨以上，种植面积达5万亩以上。

而且随着工业生产对玉米需求的增加，未来玉米生产仍有较大的提升空间。

但是在玉米收割机械化方面，我国与欧美等国家还存在很大的差距，无论是在机械先进性、稳定性以及现代化方面，都需要不断完善。

1 传统玉米收割机与玉米籽粒直收机的对比自世界第一台收割机问世以来，我国农业机械在经过引进、仿制、研发历程后，玉米收割机械业已基本满足国内农业发展需要。

但是目前玉米收割机械发展尚未完善，使用最多的是传统收玉米果穗收割机，无法满足现代农业机械化发展需要。

加之我国南北地方差异，中部平原地区玉米成长期短，收获时玉米果穗较嫩，无法进行直接收玉米籽粒。

东北大面积种植玉米的地区，由于玉米一年一熟，成长期较长，所以收获时玉米粒含水率较低，玉米籽粒强度较大，适合进行玉米籽粒直接收割。

这也是传统果穗玉米收割机与玉米籽粒收割机最大的差异之处，传统收割机对玉米籽粒的含水率要求不高。

玉米籽粒直收联合收割机，要求玉米含水率在24%以下，在田间地头一次性完成玉米秸秆切割、玉米果穗采摘、脱粒、除杂和玉米秸秆还田工作程序。

不仅有效简化玉米收割提升作业效率，而且提升农业机械化水平。

但是在这种联合性收割机中，由于种种因素的影响，如果在脱粒中设计不合理就会导致籽粒破碎率的上升，以及丢失果穗的现象，因此需要对脱粒环节进行科学设计。

2 玉米粒收割机关键部分设计玉米籽粒收割机的关键在于采摘、脱粒环节及其设计。

根据我国玉米收获条件与成熟时玉米籽粒含水率对收割机械进行设计。

（1）玉米籽粒收割机工作原理。

在收割阶段，玉米籽粒收割机与传统收割机类似，在机器接近玉米根部时，由分禾器直接将玉米进行分开，拉茎辊在夹住玉米杆持续向下拉，直到玉米果穗能够通过摘穗板的缝隙完整的摘下。

然后玉米果穗进入输送链送至割台横向搅龙中，横向搅龙再把它们输送到过桥输送器中，在过桥链耙的作用下，将玉米果穗均匀的送至脱粒滚筒，玉米果穗在滚筒螺旋排列脱粒单元和滚筒上盖导向板的作用下将玉米果穗外皮、杂质、籽粒进行分离。

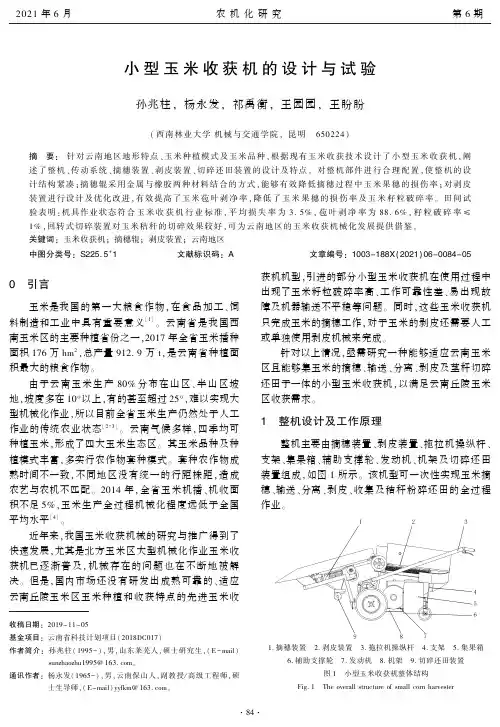

小型玉米收获机的设计与试验孙兆柱,杨永发,祁禹衡,王园园,王盼盼(西南林业大学机械与交通学院,昆明㊀650224)摘㊀要:针对云南地区地形特点㊁玉米种植模式及玉米品种,根据现有玉米收获技术设计了小型玉米收获机,阐述了整机㊁传动系统㊁摘穗装置㊁剥皮装置㊁切碎还田装置的设计及特点㊂对整机部件进行合理配置,使整机的设计结构紧凑;摘穗辊采用金属与橡胶两种材料结合的方式,能够有效降低摘穗过程中玉米果穗的损伤率;对剥皮装置进行设计及优化改进,有效提高了玉米苞叶剥净率,降低了玉米果穗的损伤率及玉米籽粒破碎率㊂田间试验表明:机具作业状态符合玉米收获机行业标准,平均损失率为3.5%,苞叶剥净率为88.6%,籽粒破碎率ɤ1%,回转式切碎装置对玉米秸秆的切碎效果较好,可为云南地区的玉米收获机械化发展提供借鉴㊂关键词:玉米收获机;摘穗辊;剥皮装置;云南地区中图分类号:S225.5+1㊀㊀㊀㊀㊀㊀㊀文献标识码:A文章编号:1003-188X(2021)06-0084-050㊀引言玉米是我国的第一大粮食作物,在食品加工㊁饲料制造和工业中具有重要意义[1]㊂云南省是我国西南玉米区的主要种植省份之一,2017年全省玉米播种面积176万hm2,总产量912.9万t,是云南省种植面积最大的粮食作物㊂由于云南玉米生产80%分布在山区㊁半山区坡地,坡度多在10ʎ以上,有的甚至超过25ʎ,难以实现大型机械化作业,所以目前全省玉米生产仍然处于人工作业的传统农业状态[2-3]㊂云南气候多样,四季均可种植玉米,形成了四大玉米生态区㊂其玉米品种及种植模式丰富,多实行农作物套种模式㊂套种农作物成熟时间不一致,不同地区没有统一的行距株距,造成农艺与农机不匹配㊂2014年,全省玉米机播㊁机收面积不足5%,玉米生产全过程机械化程度远低于全国平均水平[4]㊂近年来,我国玉米收获机械的研究与推广得到了快速发展,尤其是北方玉米区大型机械化作业玉米收获机已逐渐普及,机械存在的问题也在不断地被解决㊂但是,国内市场还没有研发出成熟可靠的㊁适应云南丘陵玉米区玉米种植和收获特点的先进玉米收收稿日期:2019-11-05基金项目:云南省科技计划项目(2018DC017)作者简介:孙兆柱(1995-),男,山东莱芜人,硕士研究生,(E-mail) sunzhaozhu1995@㊂通讯作者:杨永发(1965-),男,云南保山人,副教授/高级工程师,硕士生导师,(E-mail)yyfkm@㊂获机机型,引进的部分小型玉米收获机在使用过程中出现了玉米籽粒破碎率高㊁工作可靠性差㊁易出现故障及机器输送不平稳等问题㊂同时,这些玉米收获机只完成玉米的摘穗工作,对于玉米的剥皮还需要人工或单独使用剥皮机械来完成㊂针对以上情况,亟需研究一种能够适应云南玉米区且能够集玉米的摘穗㊁输送㊁分离㊁剥皮及茎秆切碎还田于一体的小型玉米收获机,以满足云南丘陵玉米区收获需求㊂1㊀整机设计及工作原理整机主要由摘穗装置㊁剥皮装置㊁拖拉机操纵杆㊁支架㊁集果箱㊁辅助支撑轮㊁发动机㊁机架及切碎还田装置组成,如图1所示㊂该机型可一次性实现玉米摘穗㊁输送㊁分离㊁剥皮㊁收集及秸秆粉碎还田的全过程作业㊂1.摘穗装置㊀2.剥皮装置㊀3.拖拉机操纵杆㊀4.支架㊀5.集果箱6.辅助支撑轮㊀7.发动机㊀8.机架㊀9.切碎还田装置图1㊀小型玉米收获机整体结构Fig.1㊀The overall structure of small corn harvester玉米摘穗装置采用不同材料的摘穗辊设计,摘下的玉米果穗在输送链的作用下向上输送至后部剥皮装置内;剥皮装置设置在发动机上部,集果箱分置在剥皮装置尾部两侧,在玉米摘穗装置下方设计有秸秆粉碎还田装置,在机架后端设计有辅助支撑轮,起到辅助及辅助转向作用㊂工作原理为:启动发动机,机器向前行走,玉米摘穗装置上的拨禾链将玉米茎秆收拢引入摘穗辊中;摘穗辊的摘穗段将玉米果穗摘下,输送链将玉米果穗运至后部剥皮装置内;玉米果穗在两对剥皮辊的作用下将玉米苞叶剥离,而后进入集果箱内,剥下的玉米苞叶从剥皮装置底部排出;玉米秸秆进入摘穗装置后,在摘穗辊强拉段的拉力下,将玉米秸秆向下强拉,摘穗装置下部的切碎还田装置将玉米秸秆切碎还田㊂整机主要技术参数如表1所示㊂表1㊀主要技术要求Table1㊀Main technical requirements项目单位参数外形尺寸(长ˑ宽ˑ高)mm2400ˑ860ˑ1200结构质量kg410工作行数行1最小离地间隙mm120理论工作速度km/h2~4作业小时生产率hm2/h0.30~0.55切碎刀中心距mm70摘穗辊形式卧式剥皮辊形式槽式切碎还田机构形式回转式2㊀传动系统整机传动系统的设计应达到消耗功率小及动力分配合理的要求,使整机的设计结构紧凑㊁安全可靠㊁运行稳定,达到设计的作业要求㊂设计选择动力为8.8kW㊁转速为2400r/min的柴油发动机,考虑到云南地区土地陡峭的作业地貌环境,根据各装置的作业功率和位置结构,发动机位于整机中间位置,以提高整机的工作稳定性㊂发动机输出动力通过带轮传递到变速箱,通过变速箱变速后传递到前部的摘穗装置齿轮箱,再由摘穗装置传动到剥皮装置㊂整机传动简图如图2所示㊂1.发动机㊀2.剥皮装置㊀3.压送装置㊀4.切碎还田装置5.摘穗装置㊀6.减速箱图2㊀小型玉米收获机整机传动简图Fig.2㊀Transmission diagram of small corn harvester3㊀关键部件设计3.1㊀摘穗辊设计在云南玉米种植区,因其地处云贵高原,玉米的品种和长势较平原地区有所不同,其果穗长度和果径也相对较小一些,品种多样,含水率及采收条件各不相同,所以对摘穗辊的摘穗段进行优化设计㊂3.1.1㊀摘穗辊装置的选择当前摘穗装置主要有纵卧辊摘穗㊁立棍摘穗和横卧辊摘穗3种摘穗方式㊂根据收割时玉米秸秆的站立形态,选择纵卧辊摘穗方式㊂为减少摘穗时的玉米果穗尾部籽粒的破碎率,采用摘穗板与摘穗辊相配合的作业方式㊂3.1.2㊀摘穗辊的设计根据云南地区玉米的生物特性,对摘穗辊的结构进行重新设计㊂1)摘穗辊的材料与表面结构㊂当前,最常使用的摘穗辊材料为铸钢或灰铸铁HT200㊂在使用过程中摘穗段对玉米果穗籽粒的损伤较大,故将摘穗辊的摘穗段设计为高强度橡胶材料,摘穗辊引入段及强拉段使用铸钢,摘穗段采用高强度橡胶与摘穗板配合工作,可以有效地减小摘穗过程中对玉米的损伤率㊂摘穗辊结构图如图3所示㊂1.引入段㊀2.摘穗段㊀3.强拉段图3㊀摘穗辊结构图Fig.3㊀Structure drawing of ear picking roller图3中,玉米摘穗辊引入段选择螺旋方式;中间摘穗段为凸起的橡胶块结构,有利于增大摩擦力,方便摘取玉米果穗;强拉段为凸起直棱㊂2)摘穗辊直径及长度的确定㊂根据抓取茎秆而不抓取玉米果穗的条件,来确定摘穗辊直径D㊂由公式[5]可知d g-δ1-11+μ2g ȡDȡd j-δ1-11+μj2(1)式中㊀D 摘穗辊直径(mm);㊀d g 玉米果穗直径(mm);㊀D j 玉米秸秆直径(mm);㊀h 两摘穗辊间隙(mm);㊀μg 摘穗辊对果穗抓取系数;㊀μj 摘穗辊对秸秆的抓取系数㊂由式(1)可得(3~5.5)(d g-h)ȡDȡ(3~5.5)(d j-h)(2)分别将h=(0~0.5)㊁d g=50mm㊁d j=23mm,μg=μj =0.7~1.1带入式(2)中,得90mmȡDȡ70mm㊂综合不同条件,最终确定D=70mm,摘穗辊长度L=700mm㊂3.2㊀剥皮装置设计3.2.1㊀剥皮辊的设计及工作原理根据整机外形㊁物流方向及结构设计等特点,剥皮装置设计在发动机上部㊁整机后部位置,选择2对4根剥皮辊,采用金属辊与橡胶辊槽型配合的组合方式㊂橡胶辊为大小均匀的方形橡胶颗粒,金属辊外表焊接有螺旋钢筋㊁直钢筋和金属凸点㊂剥皮辊结构如图4所示,剥皮辊工作时与玉米果穗之间的位置关系如图5所示㊂3.2.2㊀剥皮辊直径及长度的确定剥皮辊直径的确定原则:不抓取㊁不挤压果穗,并且能够使玉米苞叶顺利剥除[6-7]㊂工作时,玉米果穗与两剥皮辊之间的受力关系如图6所示㊂由图6所示受力关系可得f1+f2()cosα=N1+N2()sinα(3)其中,N1=T1,N2=T2,f1=μ1N1,f2=μ2N2㊂当μ1=μ2=μ(μ为定值)时,可得μN1+N2()cosα=N1+N2()sinα(4)即tanα=μ式中㊀N1㊁N2 剥皮辊对玉米果穗的支持力;㊀f1㊁f2 玉米果穗分别与剥皮辊的摩擦力;㊀R 剥皮辊直径;㊀r 玉米果穗半径;㊀T1㊁T2 玉米果穗作用于剥皮辊的力㊂cosα=R R+r=D D+d(5)式中㊀D 剥皮辊直径(mm);㊀d 玉米果穗最小直径(mm)㊂即D=cosα1-cosαd(6)在曲靖市麒麟区越州镇陈官营村测得玉米果穗平均直径为55mm,取剥皮辊抓取角为11ʎ~17ʎ,带入公式(6)得D=70mm㊂根据现有设计资料特点及计算,选定剥皮辊长度为700mm㊂1.剥皮辊筒㊀2.焊接直钢筋㊀3.螺旋钢筋4.金属凸点㊀5.方形橡胶颗粒图4㊀剥皮辊结构图Fig.4㊀Structure drawing of peeling roller1.玉米果穗㊀2.金属辊㊀3.橡胶辊图5㊀剥皮辊与玉米果穗位置关系图Fig.5㊀Relationship diagram between peeling roller and ear position of corn图6㊀工作时玉米果穗与两剥皮辊之间的受力关系图Fig.6㊀The stress relation diagram between corn ear and㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀two peeling rollers when working3.2.3㊀剥皮辊轴向倾角θ的确定剥皮辊的轴向倾角θ直接影响多玉米果穗的剥净率和生产率㊂玉米果穗的受力情况如图7所示㊂图7中,θ减小时,将会降低玉米苞叶的剥净率;θ增大时,不利于玉米果穗的喂入和通过,也影响了整个剥皮装置的设计位置㊂通过借鉴已有机型的经验,最终确定剥皮辊轴向倾角θ=12ʎ㊂图7㊀玉米果穗受力Fig.7㊀Stress on ear of corn3.3㊀切碎还田装置的选择改进云南地区红色土壤粘性较大,秸秆的粉碎程度直接影响了下一季作物的种植和土壤的透气保墒能力㊂加上云南玉米种植模式㊁种植特点及玉米品种多样,在秸秆粉碎还田方面存在较多不确定因素㊂选用甩刀式切碎装置进行试验时,对秸秆的粉碎效果较差,切碎的玉米秸秆长短不一,存留长度大于100mm的超过50%,最终根据现有技术选择由切碎滚筒㊁动刀㊁定刀组成的回转式切碎装置㊂4㊀田间试验4.1㊀试验条件试验日期为2019年10月11日,地点选择在云南省曲靖市麒麟区越州镇陈官营村,采集相关数据进行分析㊂玉米品种为云瑞668,长势情况如图8所示㊂图8㊀云瑞688玉米长势图Fig.8㊀Yunrui688corn growth chart玉米植株生长情况如表2所示㊂表2㊀玉米植株相关数据Table2㊀Corn plant data项目单位平均值垄距mm700株距mm400植株自然高度mm2675结穗高度mm1015根部直径mm22结穗部位茎部直径mm20果穗长度mm203果穗直径mm55籽粒含水率%30%4.2㊀试验方案采用正交试验法,确定4个影响剥皮效果的主要因素为剥皮辊转速㊁压送器转速㊁剥皮辊和压送器的间距㊁剥皮辊倾角㊂表3为正交试验方案表㊂表3㊀正交试验方案表Table3㊀Orthogonal test scheme table试验号剥皮辊转速/rad㊃min-1压送器转速/rad㊃min-1剥皮辊与压送器距离/mm剥皮辊倾角/(ʎ)空白列14001203515 24001202011 3400602515 4400602011 53501503515 63501202511 7350603517 83501502515 9300902011 103009035134.3㊀试验结果田间试验数据分析表明:小型玉米收获机符合设计要求,平均损失率3.5%,剥皮装置对玉米果穗苞叶的平均剥净率为88.6%,籽粒破碎率为ɤ1%㊂试验结果如表4所示㊂表4㊀试验结果Table4㊀The test results项目生产率/hm2㊃h-1总损失率/%籽粒破碎率/%果穗含杂率/%苞叶剥净率/%茎秆切碎合格率/%标准要求ȡ0.4ɤ4ɤ1ɤ1.5ȡ85ȡ85试验结果试验10.45 3.50.8 1.258990试验20.42 3.80.7 1.099088试验30.47 3.20.9 1.178792结论合格合格合格合格合格合格5㊀结论1)本设计适用于云南丘陵山区玉米的收获,能够实现玉米果穗的摘穗㊁输送㊁剥皮㊁收集及秸秆切碎还田一体化作业㊂2)对摘穗辊采用金属与高强度橡胶相结合的方式,能够适应云南玉米种植区不同玉米品种的收获,有效地降低了玉米果穗的损伤率㊂3)设计的玉米剥皮装置对玉米苞叶的剥净率为88.6%,籽粒破碎率为ɤ1%,平均损失率为3.5%,具有较强的适应性㊂4)两种不同切碎还田装置的对比试验表明,由切碎滚筒㊁动刀㊁定刀组成的回转式切碎装置的切碎效果符合农艺要求㊂参考文献:[1]㊀侯海涛.国内外玉米收获机的产品技术比较[J].北京农业,2006(1):34-35.[2]㊀田冬梅,秦海生.我国玉米生产机械化趋势与发展对策[J].当代农机,2015(9):13-15.[3]㊀杨敏丽.新常态下中国农业机械化发展问题探讨(续)[J].南方农机,2015(2):14-19.[4]㊀章慧全.茎穗兼收型玉米收获机摘穗装置设计[J].农业科技与装备,2012(1):30-32,34.[5]㊀邱岳巍,赵荔娜.玉米剥皮机剥皮装置的改进[J].农村牧区机械化,2009(6):38-39.[6]㊀赵德春,吕金庆.玉米剥皮机的研究设计[J].农机化研究,2001(2):59-60.[7]㊀陈宝昌,林君堂,李存斌,等.新型玉米剥皮机的研究设计[J].农机化研究,2012,34(2):88-90.Design and Test of Small Corn HarvesterSun Zhaozhu,Yang Yongfa,Qi Yuheng,Wang Yuanyuan,Wang Panpan (College of Mechanical and Transportation,Southwest Forestry University,Kunming650224,China) Abstract:According to the topographic features of yunnan region,corn planting mode and corn varieties,according to the existing corn harvesting technology,the design of a small corn harvester was studied and designed.The design of the whole machine parts for a reasonable configuration,so that the whole machine design structure compact;The picking roller adopts the combination of metal and rubber,which can effectively reduce the damage rate of corn ear in the process of picking.The design,optimization and improvement of the peeling device can effectively improve the stripping rate of corn bract,reduce the damage rate of corn ear and the breakage rate of corn kernel.The field test showed that the operat-ing state of this model was in line with the industry standard of corn harvester,with loss rate of3.5%,bract stripping rate of88.6%and seed breakage rate of1%.It provides reference for the development of maize harvesting mechanization in yunnan area.Key words:corn harvester;pick the spike roller;peeling device;Yunnan region。
