流体传动与控制一、单选题1、液压传动中的是将流体的压力能转化为机械能的元件。
（B ）A、动力元件B、执行元件C、控制元件D、辅助元件2、液压缸运动速度的大小取决于。
（A ）A、流量B、压力C、A和B都是D、A和B都不是3、负载大，功率大的机械设备上的液压系统可使用（ C ）。
A、齿轮泵B、叶片泵C、柱塞泵D、螺杆泵4、能形成差动连接的液压缸是。
（A ）A、单杆液压缸B、双杆液压缸C、柱塞式液压缸D、均可5、一水平放置的双伸出杆液压缸，采用三位四通电磁换向阀，要求阀处于中位时，液压泵卸荷，且液压缸浮动，其中位机能应选用；要求阀处于中位时，液压泵卸荷，且液压缸闭锁不动，其中位机能应选用。
（D ）A、O型Y型B、M型H型C、Y型H型D、H型M型6、如图1所示回路，溢流阀的调定压力为6.3MPa，减压阀的调定压力为1.8MPa，活塞运动时负载压力为1.2MPa，其他损失不计，活塞运动期间A处压力，活塞碰到挡铁B 处压力。
（A ）A、1.2MPa, 1.8MpaB、1.8Mpa,1.8MPaC、1.8MPa，1.2MPaD、1.2MPa, 6.3MPa图17、在节流调速回路中，哪种调速回路的效率高？（C ）A、进油节流调速回路B、回油节流调速回路C、旁路节流调速回路D、进油—回油节流调速回路8、为使减压回路可靠地工作，其最高调整压力应系统压力。
（B ）A、大于B、小于C、等于D、不确定9、定量泵节流调速系统中溢流阀的作用为。
（C ）A、安全保护B、背压C、溢流稳压D、卸荷10、流量连续性方程是在流体力学中的表达形式。
（C ）A、能量守恒定律B、动量定理C、质量守恒定律D、其他11、伯努利方程是在流体力学中的表达形式。
（A ）A、能量守恒定律B、动量定理C、质量守恒定律D、其他12、气穴产生在压区，而气蚀产生在压区。
（A ）A、低，高B、高，低C、低，低D、高，高13、在负载较大，并有快速和慢速运动行程要求的机械设备液压系统中，可使用以下哪种液压泵？（C ）A、齿轮泵B、螺杆泵C、轴向柱塞泵D、限压式变量叶片泵14、变量轴向柱塞泵排量的改变是通过调整斜盘的大小来实现的。
《流体力学与流体传动》课程综合复习资料一、单项选择题1.单作用叶片泵可以通过移动（）改变偏心距来实现变量。
A.转子B.配流盘C.定子环D.泵体答案：C2.外啮合齿轮泵的特点不包含（）。
A.需要单独配油装置B.存在困油现象C.径向力不平衡D.存在流量脉动答案：A3.电液换向阀主阀采用弹簧对中时，导阀需要采用（）中位机能。
A.O型B.M型C.P型D.Y型答案：D4.对于先导式减压阀来说，主阀实现（）作用，导阀实现（）作用。
A.调压，减压B.调压，调压C.减压，调压D.减压，减压答案：C5.调速阀是由（）和节流阀（）组合而成。
A.定差减压阀，串联B.定差减压阀，并联C.定值减压阀，串联D.定值减压阀，并联答案：A6.液压马达的实际输出转速等于（）。
A.实际流量除以排量B.实际转矩除以角速度C.理论流量除以排量D.理论转矩除以角速度答案：C7.液压马达的容积效率等于（）。
A.实际流量比理论流量B.理论流量比实际流量C.实际转矩比理论转矩D.理论转矩比实际流量答案：B8.有两个调定压力分别为5MPa和10MPa的溢流阀串联在液压泵的出口，泵的出口压力为（）。
A.5MPaB.10MPaC.15MPaD.0MPa答案：C9.有两个调定压力分别为5MPa和10MPa的溢流阀并联在液压泵的出口，泵的出口压力为（）。
A.5MPaB.10MPaC.15MPaD.0MPa答案：A10.为平衡重力负载，使运动部件不会因自重二自行下落，宜采用（）顺序阀做平衡阀。
B.内控外泄C.外控外泄D.外控内泄答案：A11.在泵——马达构成的闭式循环中，补油泵的作用在于（）。
A.补充泵的泄漏B.补充马达的泄漏C.补充阀的泄漏D.补充管路的泄漏答案：D12.当节流阀的开口调定后，若其进出口压力相等，则通过其流量为（）。
A.额定流量B.最小稳定流量C.某调定值D.0答案：D13.已知单杆活塞缸两腔作用面积A1=2A2，进油流量为q，则差动连接时进入大腔的流量是（）。

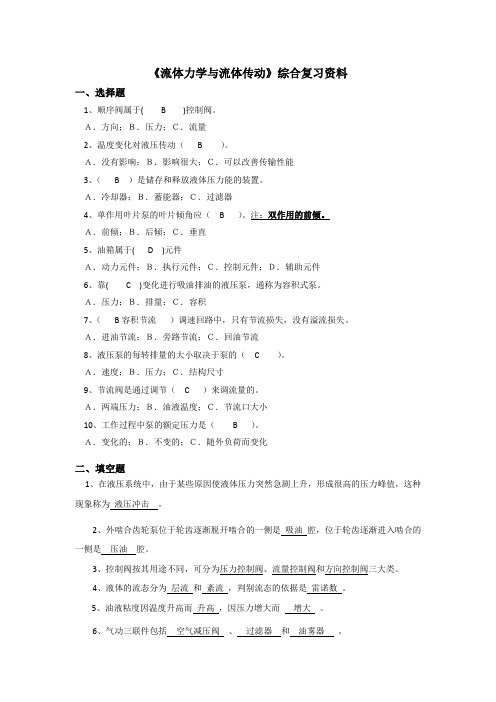

《流体力学与流体传动》综合复习资料一、选择题1、顺序阀属于( B )控制阀。
Ａ．方向；Ｂ．压力；Ｃ．流量2、温度变化对液压传动（ B ）。
Ａ．没有影响；Ｂ．影响很大；Ｃ．可以改善传输性能3、（ B ）是储存和释放液体压力能的装置。
Ａ．冷却器；Ｂ．蓄能器；Ｃ．过滤器4、单作用叶片泵的叶片倾角应（ B ）。
注：双作用的前倾。
Ａ．前倾；Ｂ．后倾；Ｃ．垂直5、油箱属于( D )元件Ａ．动力元件；Ｂ．执行元件；Ｃ．控制元件；Ｄ．辅助元件6、靠( C )变化进行吸油排油的液压泵，通称为容积式泵。
Ａ．压力；Ｂ．排量；Ｃ．容积7、（B容积节流）调速回路中，只有节流损失，没有溢流损失。
Ａ．进油节流；Ｂ．旁路节流；Ｃ．回油节流8、液压泵的每转排量的大小取决于泵的（ C ）。
Ａ．速度；Ｂ．压力；Ｃ．结构尺寸9、节流阀是通过调节（ C ）来调流量的。
Ａ．两端压力；Ｂ．油液温度；Ｃ．节流口大小10、工作过程中泵的额定压力是（ B ）。
Ａ．变化的；Ｂ．不变的；Ｃ．随外负荷而变化二、填空题1、在液压系统中，由于某些原因使液体压力突然急剧上升，形成很高的压力峰值，这种现象称为液压冲击。
2、外啮合齿轮泵位于轮齿逐渐脱开啮合的一侧是吸油腔，位于轮齿逐渐进入啮合的一侧是压油腔。
3、控制阀按其用途不同，可分为压力控制阀、流量控制阀和方向控制阀三大类。
4、液体的流态分为层流和紊流，判别流态的依据是雷诺数。
5、油液粘度因温度升高而升高，因压力增大而增大。
6、气动三联件包括空气减压阀、过滤器和油雾器。
7、单杆双作用活塞缸差动连接时的有效作用面积是活塞杆的横截面的面积。
8、流体的连续性方程是质量守恒定律在流体力学中的体现。
9、节流调速回路按节流阀的位置不同可分为进油节流调速、回油节流调速和旁路节流调速回路三种。
10、压力控制阀按其用途不同，可分为溢流阀、减压阀、顺序阀和压力继电器四种基本形式。
11．顺序阀的出油口与工作回路相连，而溢流阀得出油口直接接油箱。
流体传动与控制题库
1-0-8
问题：
[单选]用定量泵和节流阀组成的进、回油路节流调速回路中，若使节流阀起调速作用，在液压系统中必须有（）
A.与之并联的溢流阀
B.与之串并联的溢流阀均可
C.有否溢流阀没关系
D.与之串联的溢流阀
问题：
[单选]影响液压油粘度变化的主要因素是（）
A.容积
B.压力
C.温度
D.流速
问题：
[单选]流量连续性方程是（）在流体力学中的表达形式。
A.能量守恒定律
B.动量定理
C.质量守恒定律
D.其他
(羽毛球双打 /)
问题：
[单选]努力方程是（）在流体力学中的表达形式。
A.能量守恒定律
B.动量定理
C.质量守恒定律
D.其他
问题：
[名词解释]液压传动
问题：
[名词解释]空穴现象
问题：
[名词解释]过滤精度
问题：
[名词解释]爬行现象。
流体传动与控制基础总复习2011复习材料一一、填空1.在液压传动中__压力_和__流量___是两个最重要的参数，两者的乘积则是___功率____。
2.液压传动中，液体受到的力相当于机械传动中机械构件所受到的__压应力___，它的大小决定于__外负载___。
3.液压系统的五大组成_动力元件_、_执行元件_、_控制元件_、_辅助元件_、_工作介质_。
4.真空度等于0.55×105Pa,其绝对压力为_0.45×105Pa_Pa,相对压力为_-0.55×105_Pa.(设大气压力为1×105Pa)P185.通常把_没有粘性_和_不可压缩_的液体称为理想液体.液体流动时若液体中任何一点的__压力__、__流速_和__密度__都不随时间而变化,这种流动称为稳定流动。
6.液压辅件包括_油箱___、__过滤器__、__热交换器__、__蓄能器_和__管件__.二、选择题1.液压泵的容积效率是(A).A.η=1-ΔQ/Q TB.η=ΔQ/Q TC.η=Q T/(Q T-ΔQ)D.η=ΔQ/(Q T-ΔQ)2.一液压系统的回油路上需要安装一背压阀,现有的控制元件是溢流阀、减压阀、顺序阀和单向阀,可以选做背压阀的元件是(A).A.溢流阀、减压阀和顺序阀B.溢流阀、顺序阀和单向阀C.溢流阀、单向阀和减压阀D.只有溢流阀3.用定量泵和节流阀组成的进、回油路节流调速回路中,若使节流阀起调速作用,在液压系统中必须有(A).A.与之并联的溢流阀B.与之串并联的溢流阀均可C.有否溢流阀没关系D.与之串联的溢流阀4.影响液压油粘度变化的主要因素是(C).A.容积B.压力C.温度D.流速5.有一液压系统,其主换向阀是一个三位四通电磁换向阀,它的中位机能可使泵卸荷,而使液压缸两腔成封闭状态,由此可判断此换向阀的中位机能是(C).P86A.K型B.Y型C.M型D.H型三、画图题请将一个单向阀和一个顺序阀填入图中的虚线框内并连接好油路，组成一个顺序动作回路（两液压缸尺寸完全相同）。
《流体力学与流体传动》综合复习资料一、选择题1、顺序阀属于( )控制阀。
Ａ．方向；Ｂ．压力；Ｃ．流量2、温度变化对液压传动（）。
Ａ．没有影响；Ｂ．影响很大；Ｃ．可以改善传输性能3、（）是储存和释放液体压力能的装置。
Ａ．冷却器；Ｂ．蓄能器；Ｃ．过滤器4、单作用叶片泵的叶片倾角应（）。
Ａ．前倾；Ｂ．后倾；Ｃ．垂直5、油箱属于( )元件Ａ．动力元件；Ｂ．执行元件；Ｃ．控制元件；Ｄ．辅助元件6、靠( )变化进行吸油排油的液压泵，通称为容积式泵。
Ａ．压力；Ｂ．排量；Ｃ．容积7、（）调速回路中，只有节流损失，没有溢流损失。
Ａ．进油节流；Ｂ．旁路节流；Ｃ．回油节流8、液压泵的每转排量的大小取决于泵的（）。
Ａ．速度；Ｂ．压力；Ｃ．结构尺寸9、节流阀是通过调节（）来调流量的。
Ａ．两端压力；Ｂ．油液温度；Ｃ．节流口大小10、工作过程中泵的额定压力是（）。
Ａ．变化的；Ｂ．不变的；Ｃ．随外负荷而变化11、单作用式叶片泵的转子每转一转，吸油、压油各（）次。
A、1B、2C、3D、412、液压系统的最大工作压力为10MPa，安全阀的调定压力应为（）。
A、等于10MPaB、小于10MPaC、大于10MPaD、其他13、在液体流动中，因某点处的压力低于空气分离压而产生大量气泡的现象，称为（）。
A、层流B、液压冲击C、空穴现象D、紊流14、将发动机输入的机械能转换为液体的压力能的液压元件是（）。
A、液压泵B、液压马达C、液压缸D、控制阀15、为使减压回路可靠地工作，其最高调整压力应（）系统压力。
A、大于B、小于C、等于D、大于或小于16、双作用叶片泵的叶片（）一定角度。
A、前倾；B、后倾；C、不倾斜D、前倾或后倾17、三位四通换向阀的中位机能取决于（）结构。
A、阀芯；B、阀体；C、电磁铁；D、弹簧18、溢流阀一般是安装在（）的出口处，起稳压、安全等作用。
A、液压缸；B、液压泵；C、换向阀；D、油箱。
19、液体流经薄壁小孔的流量与孔口面积的( )和小孔前后压力差的( )成正比。
《流体⼒学与流体传动》综合复习资料（优选.）最新⽂件---------------- 仅供参考--------------------已改成-----------word⽂本 --------------------- ⽅便更改赠⼈玫瑰，⼿留余⾹。
《流体⼒学与流体传动》综合复习资料⼀、选择题1、顺序阀属于( B )控制阀。
Ａ．⽅向；Ｂ．压⼒；Ｃ．流量2、温度变化对液压传动（ B ）。
Ａ．没有影响；Ｂ．影响很⼤；Ｃ．可以改善传输性能3、（ B ）是储存和释放液体压⼒能的装置。
Ａ．冷却器；Ｂ．蓄能器；Ｃ．过滤器4、单作⽤叶⽚泵的叶⽚倾⾓应（ B ）。
注：双作⽤的前倾。
Ａ．前倾；Ｂ．后倾；Ｃ．垂直5、油箱属于( D )元件Ａ．动⼒元件；Ｂ．执⾏元件；Ｃ．控制元件；Ｄ．辅助元件6、靠( C )变化进⾏吸油排油的液压泵，通称为容积式泵。
Ａ．压⼒；Ｂ．排量；Ｃ．容积7、（ B容积节流）调速回路中，只有节流损失，没有溢流损失。
Ａ．进油节流；Ｂ．旁路节流；Ｃ．回油节流8、液压泵的每转排量的⼤⼩取决于泵的（ C ）。
Ａ．速度；Ｂ．压⼒；Ｃ．结构尺⼨9、节流阀是通过调节（ C ）来调流量的。
Ａ．两端压⼒；Ｂ．油液温度；Ｃ．节流⼝⼤⼩10、⼯作过程中泵的额定压⼒是（ B ）。
Ａ．变化的；Ｂ．不变的；Ｃ．随外负荷⽽变化⼆、填空题1、在液压系统中，由于某些原因使液体压⼒突然急剧上升，形成很⾼的压⼒峰值，这种现象称为液压冲击。
2、外啮合齿轮泵位于轮齿逐渐脱开啮合的⼀侧是吸油腔，位于轮齿逐渐进⼊啮合的⼀侧是压油腔。
3、控制阀按其⽤途不同，可分为压⼒控制阀、流量控制阀和⽅向控制阀三⼤类。
4、液体的流态分为层流和紊流，判别流态的依据是雷诺数。
5、油液粘度因温度升⾼⽽升⾼，因压⼒增⼤⽽增⼤。
6、⽓动三联件包括空⽓减压阀、过滤器和油雾器。
7、单杆双作⽤活塞缸差动连接时的有效作⽤⾯积是活塞杆的横截⾯的⾯积。
8、流体的连续性⽅程是质量守恒定律在流体⼒学中的体现。
流体传动与控制一、单项选择题（本大题共30分，共10小题，每小题3分）1.回油管末端要浸在液面下且其末端切成（）倾角并面向箱壁，以使回油冲击箱壁而形成回流以利于冷却油温，又利于杂质的沉淀。
A.30°B.45°C.60°D.90°2.对于液压泵来说，在正常工作条件下，按实验标准规定连续运转的最高压力称之为泵的（）A.额定压力B.最咼允许压力C.工作压力3.溢流阀的作用是配合油泵等溢出系统中多余的油液，使系统保持一定的（）。
A.流量B.流向C.清洁度D.压力4.与节流阀相比较，调速阀的显著特点是（）。
A.流量稳定性好B.结构简单，成本低C.调节范围大D.最小压斧的限制较小5.在叶片马达中，叶片的安置方向应为（）。
A.前倾B.后倾C.径向6.压力控制回路包括（）。
A.换向和闭锁回路B.节流和容积调速回路C. 调压与换向回路D.调压、减压和卸荷回路7.减压阀的进口压力为40X 105Pa,调定压力为60X 105Pa,减压阀的出口压力为（）。
A. 40X 105Pa B. 60X 105Pa C. 100X 105Pa D. 140X 105Pa8.双作用叶片泵配流盘上的三角槽是为使（）。
A.叶片底部和顶部的液体压力相互平衡B.吸油区过来的密封容积进入压油区时，避免压力突变，减少流量脉动C.转子和叶片能自由旋转，使它们与配流盘之间保持一定的间隙D. 转子和叶片能自由旋转，使它们与配流盘之间保持一定的间隙9.旁油路节流调速回路在（）时有较高的速度刚度。
A.重载高速B.重载低速C.轻载低速D.轻载高速10.可以承受负值负载的节流调速回路是（）。
A.进油路节流调速回路B. 旁油路节流调速回路C.回油路节流调速回路D.三种回路都可以二、多项选择题（本大题共40分，共10小题，每小题4分）1.一部完整的机器一般由（）构成。
A.原动机B.传动机构C.工作机构D.液气压系统2.动力缸按其作用方式可以分为（）A.单作用缸B.双作用缸C.活塞式D.薄膜式3.液气压传动系统的组成有（）。
流体传动与控制基础总复习复习材料一一、填空1.在液压传动中__压力_和__流量___是两个最重要的参数，两者的乘积则是___功率____。
2.液压传动中，液体受到的力相当于机械传动中机械构件所受到的__压应力___，它的大小决定于__外负载___。
3.液压系统的五大组成_动力元件_、_执行元件_、_控制元件_、_辅助元件_、_工作介质_。
4.真空度等于0.55×105Pa,其绝对压力为_0.45×105Pa_Pa,相对压力为_-0.55×105_Pa.(设大气压力为1×105Pa) P185.通常把_没有粘性_和_不可压缩_的液体称为理想液体.液体流动时若液体中任何一点的__压力__、__流量_和__密度__都不随时间而变化,这种流动称为稳定流动。
6.液压辅件包括_油箱___、__过滤器__、__管路__、__蓄能器_和__管接头__.二、选择题1.液压泵的容积效率是( A ).A.η=1-ΔQ/Q TB.η=ΔQ/Q TC.η=Q T/(Q T-ΔQ )D.η=ΔQ/(Q T-ΔQ )2.一液压系统的回油路上需要安装一背压阀,现有的控制元件是溢流阀、减压阀、顺序阀和单向阀,可以选做背压阀的元件是( A ).A. 溢流阀、减压阀和顺序阀B.溢流阀、顺序阀和单向阀C. 溢流阀、单向阀和减压阀D.只有溢流阀3.用定量泵和节流阀组成的进、回油路节流调速回路中,若使节流阀起调速作用,在液压系统中必须有( A ).A.与之并联的溢流阀B. 与之串并联的溢流阀均可C.有否溢流阀没关系D. 与之串联的溢流阀4.影响液压油粘度变化的主要因素是( C ).A.容积B.压力C.温度D.流速5.有一液压系统,其主换向阀是一个三位四通电磁换向阀,它的中位机能可使泵卸荷,而使液压缸两腔成封闭状态,由此可判断此换向阀的中位机能是( C ). P86A. K型B. Y型C. M型D. H型三、画图题请将一个单向阀和一个顺序阀填入图中的虚线框内并连接好油路，组成一个顺序动作回路（两液压缸尺寸完全相同）。
提示：三位四通电磁换向阀左位工作时，左边液压缸按箭头①方向运动四、计算题液压马达排量M q ＝250mL/r ，入口压力为9.8MPa ，出口压力为0.49MPa ，其总效率η＝0.9，容积效率MV η＝0.92，当输入流量为22L/min 时，试求： （1） 马达的输出转矩； P74（2） 马达的输出转速。
P74 注意题目中字母含义与我们书上有些不同，区别记忆。
解：（1）、总效率m M MV ηηη⋅=，得出，机械效率978.092.09.0Mm ===MV ηηη，理论转矩m N 62.37014.32102501049.08.92q P M 36T ⋅=⨯⨯⨯⨯-=⋅∆=-）（π， 机械效率TMm M M =η,得出，m N 47.362978.062.370M M M m T ⋅=⨯=⋅=η;（2）、容积效率QQ T MV ==实际流量理论流量η,得出，min /24.2092.0min /22L L Q Q MV T =⨯=⋅=η，由n q Q M T ⋅=，得出，min /96.801025024.203r q Q n M T =⨯==-。
五、读图题读懂图示液压系统原理图,填写电磁铁动作顺序表,并填空: 1) 该液压系统调速回路是用__回油路___节流调速回路.2) 该液压系统的速度切换回路是__调速阀串联_______的二次进给回路.电磁铁动作顺序表注: 电磁铁吸合标”+”, 电磁铁断开标”-“, 吸合、断开均可的也标”-“。
注:图中a1和a2分别为两调速阀节流口的通流面积.复习材料二一、填空1. 液压系统中的压力损失分为___沿程压力损失__和__局部压力损失__两类.2. 泵吸油口处的真空度由三部分组成:把油液提升到_一定高度h __所需要的压力;产生一定的_流速_所需要的压力;吸油管内_压力损失_.3. 在旁油路节流调速回路中,溢流阀作_安全阀_阀用,其调定压力应_大_于克服最大负载所需要的压力,正常工作时,溢流阀口处于_关闭_状态.4. 压力有两种表示方法:一种是以_绝对真空__为基准表示的压力、称为__绝对压力__;一种是以_大气压_为基准表示的压力,称为_相对压力_或__表压力__.5. 液体的流动状态可分为__层流_和__湍流_两种,用一个无量纲数_雷诺数__来判别.6. 节流阀通常采用_薄壁_小孔,其原因是通过它的流量与_粘度_无关,使流量受油温的变化较小.二、 选择题1. 液压马达的容积效率是(D ). P74A.η=1-ΔQ/Q TB.η=ΔQ/Q TC.η= (Q T -ΔQ )/ Q TD.η= Q T /(Q T +ΔQ) 2. 溢流阀和减压阀常态下阀口分别是( B ).A.全部关闭B. 全部打开C.打开,关闭D. 关闭,打开3. 液体粘度指数(VI)高表示这种液体( B ). (VI 高粘温特性好) P16A.粘度因压力变化而改变较大B. 粘度因温度变化而改变较小C.粘度因温度变化而改变较大D. 粘度因压力变化而改变较小4. 有一液压系统,其主换向阀是一个三位四通电磁换向阀,它的中位机能可使泵保压(不卸荷),而使液压缸成浮动状态,由此可判断此换向阀的中位机能是(C ). P86A. M 型B. Y 型C. P 型D. H 型5. 用定量泵和节流阀组成的进、回油路节流调速回路中,若使节流阀起调速作用,在液压系统中必须有(A ).A.与之并联的溢流阀B. 与之串并联的溢流阀均可C.有否溢流阀没关系D. 与之串联的溢流阀三、 画图题请用一定量泵、一个油箱、一个先导式溢流阀、两个远程调压阀和一个中位机能是“O ”型的三位四通电磁换向阀组成三级调压回路。
四、 计算题叶片泵转速n ＝1500r/min ，输出压力6.3MPa 时输出流量为53L/min ，测得泵轴消耗功率为7kW ，当泵空载时，输出流量为56L/min ，求该泵的容积效率和总效率。
P54 解：泵的容积效率946.05653===理论流量实际流量v η，泵的总效率795.07000556510760/1053103.6336==⨯⨯⨯⨯==-输入功率输出功率η。
五、 读图题读懂图示液压系统原理图,填写电磁铁动作顺序表,并填空:1) 元件4的名称是___减压阀_____,元件8的名称是_压力继电器__。
2) 该液压系统调速回路是采用____调速阀___的__回油路__节流调速回路.注: 电磁铁吸合标“+”, 电磁铁断开标“-”, 吸合、断开均可的也标“-”.夹紧放松复习材料三一、填空1.液压传动中压力决定于__外负载____，速度决定于__流量____.2.压力有两种表示方法:一种是以_绝对真空__为基准表示的压力、称为__绝对压力___;一种是以___大气压___为基准表示的压力,称为_相对压力_或_表压力.3.液压缸存在两种泄漏,一种是__外泄漏_,另一种是_内泄漏_,泄漏主要是由__缝隙__和__压力差__造成的.4.直动式溢流阀是利用阀芯上端的__液压力__力直接与下端面的___弹簧力___相平衡来控制溢流压力的，一般直动式溢流阀只用于_调压（保压）_系统。
5.电液比例阀主要有比例___压力_阀和比例_流量__阀两种。
6.在液压系统中，由于某种原因，液体压力在一瞬间突然升高，产生很高的压力峰值，这种现象称为__液压冲击_。
二、选择题1. 在下列液压阀中，A不能作为背压阀使用。
A．单向阀 B.顺序阀C. 减压阀D.溢流阀2．若某三位换向阀的阀心在中间位置时，压力油与油缸两腔连通、回油封闭，则此阀的滑阀机能为A。
P86A ．P 型 B. Y 型 C ．K 型 D. C 型3．以变量泵为油源时，在泵的出口并联溢流阀是为了使阀起到 A 。
A ．溢流定压作用 B.过载保护作用C ．令油缸稳定运动的作用 D.控制油路通断的作用 4. 液压泵的机械效率是( B ).A.η=1-ΔM/M TB.η=M T /M PC.η=M T /(M T -ΔM )D.η=ΔM/(M T -ΔM )5. 由变量泵和定量马达组成的调速回路,当安全阀的调定压力不变且忽略机械效率的变化,在调速范围内, 执行元件输出的最大转矩( A ).A.随泵的排量增加而线性增加B. 随泵的排量增加而线性减小C.随泵的排量增加而曲线增加D. 随泵的排量增加而不变三、 画图题请用一单向定量泵、一个油箱、一个先导式溢流阀、一个二位三通电磁换向阀组成一个启停回路。
四、 计算题如图所示，有一直径为d 、质量为m 的活塞浸在液体中，并在力F 的作用下处于静止状态。
若液体的密度为ρ,活塞浸入的深度为h ，试确定液体在测压管内的上升高度。
解：设活塞底部液压力为P ，分析活塞在垂直方向上的受力得出：24d P G F π⋅=+，得出：2)(4dG F P ⋅+=π； 由静压力基本方程得：P x h g =+)(ρ，得出：h gdG F x -+=2)(4πρ。
五、 读图题读懂图示液压系统原理图,填写电磁铁动作顺序表,并填空:3) 该液压系统的速度切换回路是___调速阀并联______的二次进给回路. 4) 该液压系统调速回路是采用___回油路_____节流调速回路.注: 电磁铁吸合标“+”, 电磁铁断开标“-”, 吸合、断开均可的也标“-”.注：图中a 1、a 2分别为调速阀7、8的通流面积。
复习材料四一、填空7. 液压系统中的压力损失分为__沿程压力损失__和__局部压力损失__两类.8. 泵的额定压力是按试验标准规定,能连续运转的_最高_压力,在额定压力和额定转速下运行时,泵有足够的流量输出,此流量称为__额定流量__.9. 蓄能器是液压系统中用以储存_能量_的装置,当前最广泛应用的一种是__充气_式蓄能器。
10. 在旁油路节流调速回路中,溢流阀作_安全_阀用,其调定压力应__大_于克服最大负载所需要的压力,正常工作时,溢流阀口处于__关闭_状态. 11. gh p p ρ+=0是液体__静压力_基本方程，当p 0为大气压力p a 时，ρgh 称为__ 相对 压力，p 称为__绝对_压力。
12. YA —N32中YA 表示_普通_液压油，N32表示__20_0C 时的平均_粘度_为32mm 2/s 。
13. 节流阀通常采用_薄壁_小孔，其原因是通过它的流量与__粘度_无关，使流量受油温的变化较小。
二、选择题1.一液压系统的回油路上需要安装一背压阀,现有的控制元件是溢流阀、减压阀、顺序阀和单向阀,可以选做背压阀的元件是( A ).A. 溢流阀、减压阀和顺序阀B.溢流阀、顺序阀和单向阀C. 溢流阀、单向阀和减压阀D.只有溢流阀2.为使液压泵的允许吸油高度增加,采取下列哪个方法正确(C)。
