12CM15型连采机考试试题

第9章12CM15型连续采煤机电气系统9.1 概述9.1.1 技术特征美国久益（JOY）公司12CM15型连续采煤机供电电压为1050V，整机功率为554kW，机器共有八台电机，它们分别为截割部﹑装运机构﹑液压机构（油泵）﹑牵引部及除尘系统提供动力，以实现落煤﹑装运﹑除尘以及机器行走等功能。

除两台牵引电动机为晶闸管整流供电的直流串激式电机外，其余电机均为三相交流异步电机。

所有这些电机均采用外水冷方式，并且其内部绕组中都设有热敏检测器件（可等效为温控常闭开关），用于电机过热检测，因而可以实现电机过热保护。

这些电机的类型及主要技术参数见表9.1所示。

表9.1 电机类型及主要技术参数12CM15型采煤机采用计算机控制技术，主控器件为一台可编程控制器（PLC），PLC为机器的所有电源电路提供软件控制并对由微处理器构成晶闸管脉冲触发单元进行驱动控制，监测开关位置并提供所有机器诊断的软件控制。

机器整个系统不仅能可靠完成采煤机正常工作所要求的各种控制任务，而且具有完善保护﹑状态监测﹑故障诊断及机器运行状况显示等功能。

正常工作时，司机可根据显示屏提供的信息进行正确有序的操作，发生故障后，借助显示屏所提供的故障诊断信息，实现快速﹑准确地查除和排除故障。

9.1.2 结构特点12CM15型采煤机电气控制系统的基本构成情况如图9.1所示，电气原理见图9.2所示。

电气控制系统的作用在于对上述八台电机以及其它电磁机构实施控制，同时实现对电机设备系统以及安全等方面的电气保护。

主要装备有：（1）八台电机（见表9.1）。

（2）四个电控箱，它们分别是：1）操作台（主控台）：位于机器左侧的司机室内。

其中，用于电机控制的所有操作开关安装在箱体的盖板上；供司机观察的指示仪表指示灯装在仪表盘上；24V直流电源，监视继电器﹑本安继电器和接线排等装置安装在箱内。

2）控制器（箱）：位于机器左后方。

其中，箱盖（内侧）上安装有装运机主回路上的器件；箱体内为截割机主回路控制器件﹑截割电机计时器及断路器2CB等；3）牵引控制器（箱）：这是一个装在机器左后方的一个水冷电控箱，含有牵引﹑油泵﹑风机主回路控制器件，PLC等。

钳工技能考试：采掘电钳工考试题（题库版）1、填空题采煤机工作机构是直接担负落煤和装煤的部件，主要有（）式工作机构、（）式工作机构、（）式工作机构三种形式。

正确答案：滚筒;刨削;钻削2、单选将内阻为1KΩ、量程为1V（江南博哥）的电压表改装成能测量100V 的电压表，需在表头电路中串联（）的电阻。

A.99ΩB.99KΩC.100ΩD.100Ω正确答案：B3、单选12CM18-10D型连续采煤机的整体履带张紧装置装于履带架的（）槽内。

A、前端；B、后端；C、左端；D、右端.正确答案：A4、问答题NDZ型内注式单体液压支柱工作原理？正确答案：内注式单体液压支柱工作原理是：（1）升柱（2）初撑（3）承载（4）回柱5、多选（）可造成电动机过负荷A、电源电压过低B、重载启动电机C、机械性堵转D、超载运行正确答案：A, B, C, D6、多选漏电保护方式主要有（）A、附加直流电源式B、旁路接地式C、零序电流方向式D、闭锁式正确答案：A, B, C7、单选两节1.5伏干电池正向串联电压是（）伏。

A.0B.1C.2D.3正确答案：D8、单选若一理想变压器的副边电压U2=20V，原边绕组匝数N1=2000，副边绕组匝数N2=100，流过原边的电流I1=2A，则原边电压U1和副边电流I2应为（）。

A.400V2AB.200V40AC.400V40AD.200V2A正确答案：C9、判断题用光学瓦斯检定器测定二氧化碳浓度时，应首先测出瓦斯浓度，然后取下二氧化碳吸收管，再测出瓦斯和二氧化碳混合气体浓度，前者减去后者，再乘以0.955的校正系数，即为所要测定的二氧化碳浓度。

（）正确答案：错10、判断题电缆的保护层是保护电缆缆芯导体的。

（）正确答案：错11、单选MDZ-2型动力载波调制波的调制度M应保证大于等于（）%A、60；B、70；C、80正确答案：C12、单选全断面岩石巷道掘进机主要采用（）方法破碎岩石。

A.滚压B.挤压C.剪切D.截割正确答案：A13、单选放大电路采用负反馈后，下列说法不正确的是（）。

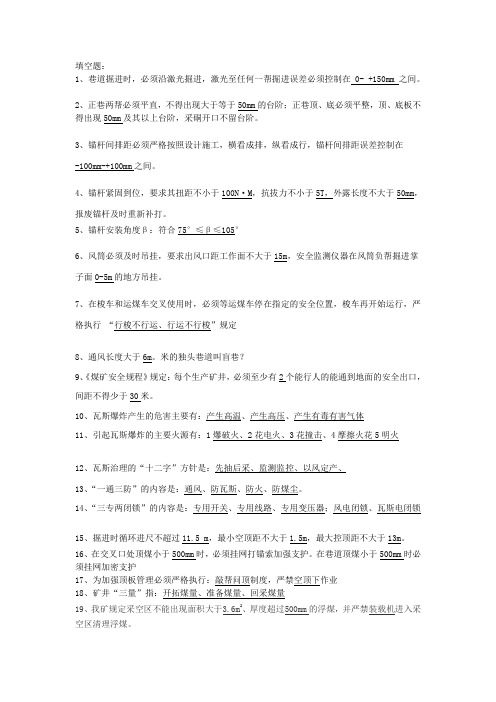

填空题：1、巷道掘进时，必须沿激光掘进，激光至任何一帮掘进误差必须控制在 0- +150mm 之间。

2、正巷两帮必须平直，不得出现大于等于50mm的台阶；正巷顶、底必须平整，顶、底板不得出现50mm及其以上台阶，采硐开口不留台阶。

3、锚杆间排距必须严格按照设计施工，横看成排，纵看成行，锚杆间排距误差控制在-100mm-+100mm之间。

4、锚杆紧固到位，要求其扭距不小于100N·M，抗拔力不小于5T，外露长度不大于50mm，报废锚杆及时重新补打。

5、锚杆安装角度β：符合75°≤β≤105°6、风筒必须及时吊挂，要求出风口距工作面不大于15m，安全监测仪器在风筒负帮掘进掌子面0-5m的地方吊挂。

7、在梭车和运煤车交叉使用时，必须等运煤车停在指定的安全位置，梭车再开始运行，严格执行“行梭不行运、行运不行梭”规定8、通风长度大于6m。

米的独头巷道叫盲巷？9、《煤矿安全规程》规定：每个生产矿井，必须至少有2个能行人的能通到地面的安全出口，间距不得少于30米。

10、瓦斯爆炸产生的危害主要有：产生高温、产生高压、产生有毒有害气体11、引起瓦斯爆炸的主要火源有：1爆破火、2花电火、3花撞击、4摩擦火花5明火12、瓦斯治理的“十二字”方针是：先抽后采、监测监控、以风定产、13、“一通三防”的内容是：通风、防瓦斯、防火、防煤尘。

14、“三专两闭锁”的内容是：专用开关、专用线路、专用变压器；风电闭锁、瓦斯电闭锁15、掘进时循环进尺不超过11.5 m，最小空顶距不大于1.5m，最大控顶距不大于13m。

16、在交叉口处顶煤小于500mm时，必须挂网打锚索加强支护。

在巷道顶煤小于500mm时必须挂网加密支护17、为加强顶板管理必须严格执行：敲帮问顶制度，严禁空顶下作业20、放炮前要设“三警戒”是指：警戒人、警戒网(牌)、警戒哨。

选择题：1、井底车场属于：CA、准备巷道B、回采巷道C、开拓巷道2、我矿采硐进刀角度为：BA、30°B、45°、C、60°3、我矿现工作面支巷回采时，采硐间煤皮厚度为：AA、1.5mB、2m、C、2.5m4、一般情况下，我矿工作面顺槽顶煤厚度小于500mm时（非巷道交叉口），采用的支护方式为：CA、锚杆支护B、锚杆+锚索支护、C、锚网支护5、采煤工作面必须保持至少--------个畅通的安全出口AA、2个B、3个C、1个判断题：1、可采储量一定，井型越大，服务年限越短。

连采机操作规程考试卷单位：连采二队姓名：成绩：一、12CM27-11YD连续采煤机1、连续采煤机司机必须经过，经合格发证后，方可持证上岗。

2、连续采煤机工作时，工作面风流中瓦斯浓度必须小于 %，否则，必须停机处理后方可生产。

3、开机前在连续采煤机内确保没有闲杂人员；连续采煤机运输机摆动范围内严禁。

4、每班一定要将更换齐全，截齿不全严禁割煤，更换时，必须将隔离开关打到断开位置，并取下开关钥匙，由本人保管，方可工作。

5、停机前必须将连续采煤机退出工作面，停放在好的顶板下，并将铲板、落至底板，运输机降至最低位置。

6、当遇到煤壁硬度较大、煤层有夹矸等情况时，应使用，需要行走时升起；二、铲车1、严禁改变电气系统和液压系统说明书中或厂家给定的。

2、每班必须检查蓄电池情况，发现不足应及时更换，严禁蓄电池过发电，杜绝放电不足。

3、驾驶铲车时，司机的任何部位不得伸出驾驶室外，以免发生意外。

4、铲车行走期间，巷道两侧严禁；要与两帮保持一定距离，不得碰撞两帮的管线及设备。

5、检修时，必须使用装置。

三、四臂锚杆机1、严格按照润滑周期润滑油脂。

2、锚杆机行走期间，巷道俩侧严禁，要与俩帮保持一定距离，不得碰撞俩帮的、设备及风筒；3、要严格执行制度，确认工作面安全后方可进行工作，在工作过程中，要密切注意顶板及情况，一旦有不安全情况，应立即撤出人员、设备。

四、皮带机1、皮带机严禁运输皮带以外的其他物料，严禁乘坐。

2、液力偶合器必须采用难燃液，必须合格齐全。

3、信号必须保持畅通，、按钮动作灵敏、可靠。

4、司机应熟悉本设备的，操作原理和技术特征，并备有日常维修。

五、移动变压器1、操作高压电器设备时要穿、戴绝缘手套。

2、严禁在的情况下打开移变高低压开关的各部盖板，进行检查、检修。

3、迁移时、必须切断，严禁带电迁移。

4、为最大限度延长总开关短路器使用寿命，操作必须在无负荷状态下进行。

六、问答题：1、煤机开机前检查什么？2、煤机操作注意事项？3、锚杆机操作注意事项？。

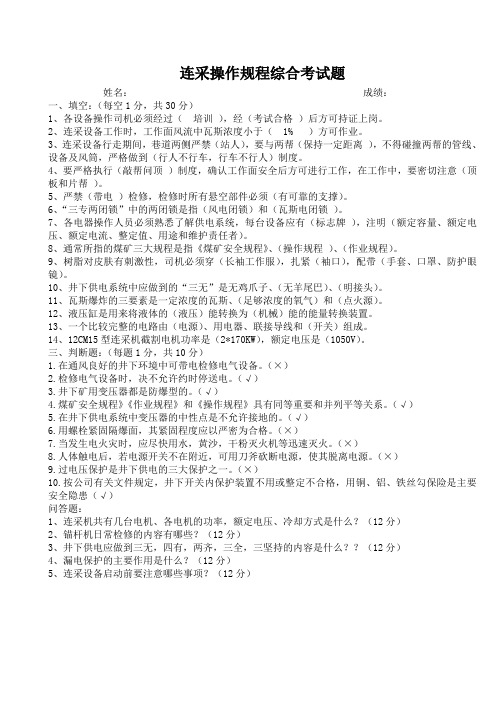

连采操作规程综合考试题姓名：成绩：一、填空：（每空1分，共30分）1、各设备操作司机必须经过（培训），经（考试合格）后方可持证上岗。

2、连采设备工作时，工作面风流中瓦斯浓度小于（ 1% ）方可作业。

3、连采设备行走期间，巷道两侧严禁（站人），要与两帮（保持一定距离），不得碰撞两帮的管线、设备及风筒，严格做到（行人不行车，行车不行人）制度。

4、要严格执行（敲帮问顶）制度，确认工作面安全后方可进行工作，在工作中，要密切注意（顶板和片帮）。

5、严禁（带电）检修，检修时所有悬空部件必须（有可靠的支撑）。

6、“三专两闭锁”中的两闭锁是指（风电闭锁）和（瓦斯电闭锁）。

7、各电器操作人员必须熟悉了解供电系统，每台设备应有（标志牌），注明（额定容量、额定电压、额定电流、整定值、用途和维护责任者）。

8、通常所指的煤矿三大规程是指《煤矿安全规程》、（操作规程）、（作业规程）。

9、树脂对皮肤有刺激性，司机必须穿（长袖工作服），扎紧（袖口），配带（手套、口罩、防护眼镜）。

10、井下供电系统中应做到的“三无”是无鸡爪子、（无羊尾巴）、（明接头）。

11、瓦斯爆炸的三要素是一定浓度的瓦斯、（足够浓度的氧气）和（点火源）。

12、液压缸是用来将液体的（液压）能转换为（机械）能的能量转换装置。

13、一个比较完整的电路由（电源）、用电器、联接导线和（开关）组成。

14、12CM15型连采机截割电机功率是（2*170KW），额定电压是（1050V）。

三、判断题：（每题1分，共10分）1.在通风良好的井下环境中可带电检修电气设备。

（×）2.检修电气设备时，决不允许约时停送电。

（√）3.井下矿用变压器都是防爆型的。

（√）4.煤矿安全规程》《作业规程》和《操作规程》具有同等重要和并列平等关系。

（√）5.在井下供电系统中变压器的中性点是不允许接地的。

（√）6.用螺栓紧固隔爆面，其紧固程度应以严密为合格。

（×）7.当发生电火灾时，应尽快用水，黄沙，干粉灭火机等迅速灭火。

12CM15—10D持续采煤机安全技术操作规程考试卷一填空题（每空2分共36分）l、持续采煤机工作时，工作面风流中瓦斯浓度必须不不小千旦，否则，必须停机处理后方可生产。

2、检查设备紧固件，不得有短缺松动现象；更换损坏盐也；检查盟�检查璧�与否畅通。

3、不准用持续采煤机牵拉推顶托吊其他设备物件，防止对人员和设备导致损坏。

4、在无冷却水喷雾水或水压流量达不到规定的状况下，不准开机运行。

5、在各电控箱进行保养之前，必须切断电源。

6、煤机所用电器．液压保护装置必须敏捷可靠，不准甩掉。

7、检修采煤机必须切断电源，并且组。

8发生危及人身安全，设备安全和其他紧急状况下，司机可以采用关闭控制开关油泵开关或主断路器的措施停机。

9采煤机不得以任何方式与拖曳电缆进行临时性连接，防止拖曳电缆脱落导致对人员的伤害。

10、严禁司机将身体的任何部位探出驾驶室外，以免发生意外。

二、判断题（每题2分，共10分）l、开机前在持续采煤机工作范围内保证没有闲杂人员，开机前，截割滚筒附近严禁站人，持续采煤机运送机摆动范围内严禁站人。

(✓)2、严格按润滑周期加注油脂。

(✓)3、可以用持续采煤机牵拉推顶托吊其他设备物件。

(X)4、停机前必须将持续采煤机退出工作面，停放在支护好的顶板下，并将铲板截割滚筒降至底板。

(✓)5、在无冷却水喷雾水或水压流量达不到规定的状况下，可以临时开机运行。

(X)三、简答题（每题18分共54分）l、判断截割扭矩轴与否损坏的措施答：l、假如其中一根扭矩轴损坏，煤机截割头的力量会减小。

2、用手触摸两台截割电的温度，假如其中一台温度较高此外一面的扭矩轴已损坏。

3、假如两台截割电机都转动，而截割头不会转动，有也许是两根扭矩轴损坏。

2、简述连采机割煤时截割次序或措施3、使用持续采煤机时需要注意的事项有哪些？答：(1)当煤壁硬度较大煤层有夹旰等状况时，应使用稳定器，需要行走时升起稳定器。

(2)截割进刀时，应升起截割臂，截割滚筒从煤壁顶部切入由上向下割煤，截割至底板时，采煤机退后950mm 以上，以便清除底板残留煤体。

连采、综掘、炮掘、砼底板、安装、搅拌站维修电工考试题及答案一：判断题（每题1分，共10分）。

1、测量电缆绝缘电阻，一般用绝缘电阻表进行测量（√）2、装设接地线时，应先装三相线路端，然后是接地端；拆接地线时，先拆接地端，后拆三相线路端。

（╳）3、电动系仪表可以直接测量几千伏甚至更高的电压（╳╳）4、运动的金属物体靠近接近开关时，接近开关能立即发出控制信号。

（√）5、三相异步电动机的绝缘电阻低于0.2MΩ，说明绕组与地间有短路现象。

（√）6、电弧除可将触点烧伤破坏绝缘外，对于电器没有其它不利的影响。

（╳）7、变压器铁心应接地，但只允许有一点接地。

（√）8、照明控制回路中，开关的作用是控制电路的接通或断开，所以开关即可接在相线上也可接在零线上。

（╳）9、用灯泡法检查三相异步电动机定子绕组引出线首尾端，若灯泡不亮则说明两相绕组正串联（√）10、熔断器主要用于用电设备的短路保护，只要额定电压和额定电流选择得当，熔断器可以互换或代替使用（╳╳）二：选择题（每题2分，共40分）1、电流互感器二次绕组不允许( C )。

A、接地B、短路C、开路2、配线过程中，当需要把铜导线和铝导线压接在一起时，必须采用( C )。

A、锔连接管B、铝连接管C、铜铝连接管D、三种都可以3、造成交流接触器线圈过热而烧毁的原因是( D )。

A、电压过高B、电压过低C、线圈短路D、以上原因都有可能4、各断路器的配合中，电路上一级的熔断时间应为下一级熔断器的( C )以上。

A、一倍B、二倍C、三倍D、四倍5、触电伤害的程度与触电电流的路径有关，对人最危险的触电电流路径是( C )。

A、流过手指B、流过下肢C、流过心脏6、热继电器可作为电动机的（ B ）。

A、短路保护B、过载保护C、失压保护D、过压保护7、HL-25穿心型电流互感器，当被测导线在电流互感器孔中穿过时，其变化为600/5A；若被测导线在孔中穿绕了三次，则此时变比是（ C ）。

A.600/5A B、 300/5A C、200/5A D、100/5A8、凡接到任何违反电器安全工作规程制度的命令时应( C )。

连采机司机理论试卷单位：姓名：分数：一、填空题：（每题2分）共20分1、连采机掘进过程中分为（）和（）两个工序。

2、连采机司机要严格按照设计断面施工不得（）（）（）施工。

3、连采机司机严禁站在（）和（）操作。

4、连采机司机掘进时必须检查（）的正误情况。

5、车辆在行使时必须坚持（）（）的规定。

6、梭车与连采机的信号规定为（）（）（）（）。

7、连采机司机必须计牢巷道断面的（）及（）。

8、连采的循环方式为（）。

二、判断题：（每小题2分）共20分1、连采机操作设有2名司机。

（）2、每班掘进前不许要检查激光指向的正误情况。

（）3、连采机行走时巷道两边严禁站人。

（）4、连采机司机不需要配便携式瓦检仪。

（）5、电器设备不可以甩掉保护运行。

（）6、横川贯通时要求平缓过度，严禁出现台阶。

（）7、遇到顶板破碎舒松时必须及时缩小循环进度。

（）8、沿底掘进的巷道连采机司机作业时可以割破底板。

（）9、对连采掘进工作面必须加强顶板离层观测，我矿规定为100米装一个顶板离层仪。

（）10、连采掘进工作面的最大空顶距是20米。

（）三、选择题：（每小题2分）共10分1、连采机在我矿规定正常的循环进度为（）米。

A、5米B、1米C10米D、2米2、连采机割至循环进度退机后，如果遇到瓦斯超限时，必须在（）设警戒线禁止任何人员入内。

A、距迎头10米外B、距迎头15米外C、距迎头20米外D、全风压巷口3、连采机割煤时，切割方式为（）A、自下而上B、自上而下C、自左而右D、自右而左4、连采机掘进巷道，我矿规定每隔（）米安设一个顶板离层仪。

A、30B、35C、50D、1005、连采机掘进工艺规定一次切槽为（）A、3 B3.5 C、1.5 D、2四、简答题：（每小题15分）共30分1、试述连采机施工工艺流程。

2、掘进巷道截割质量的要求是什么？五、论述题：共20分谈一谈如何能使我矿的掘进进尺再上一个台阶。

托辊组的左端向运行方向移动即可。

（）11、螺纹分为右旋和左旋两种，顺时针旋转的一定是右旋螺纹。

（）12、综采工作面刮板运输机液压马达设计目的是用于压死刮板机时低速拉煤。

（）13、使用万用表可以测量带电电阻的阻值（）14、为防止锚杆机卷缆装置过量卷入电缆，通常是靠限位开关来实现停转。

（）15、液压传动与机械传动相比，主要特点有传动平稳、动作灵敏、承载力强、传动比准确。

（）16、12CM15－10D连续采煤机的所有电机都是采用水冷的。

（）17、“三专”：专用变压器、专用开关和专用风机。

“两闭锁”：风电闭锁和瓦斯电闭锁。

（）18、采掘设备截割滚筒喷雾水仅是为降低截割过程中产生的粉尘。

（）19、齿轮最常用的齿廓曲线是渐开线。

（）20、电焊机是一种低压大电流的降压变压器。

二、单选题（每题1分，共20分）1、乳化液由( ）组成，其浓度是指（）。

( )A 液压油和水；体积比；B 液压油和水；重量比；C MDT油和水；体积比；D MDT油和水；重量比。

2、接线后紧固件的紧固程度以抽拉电缆不窜动为合格。

进线嘴上的压线板需压紧电缆，电缆的压扁量不能超过电缆直径的（）。

A. 5% B、10% C、15% D、20%3、矿井高压电网，必须采取措施限制单相接地电容电流不超过（）。

A、5AB、10AC、20AD、30A4、下列不属于特种设备的是（）A、锅炉、压力容器B、变压器C、电梯D、起重机械5、估算额定电压为660V，额定功率为110KW的三相异步电动机的额定电流为。

（）A 、660A B、220A C、125A D、110A6、“链环￠48×152”中，“152”叫节距，它是指（）A链环平放时宽度方向的外侧距离；B链环平放时宽度方向的内侧距离；C链环平放时长度方向的内侧距离；D链环平放时长度方向的外侧距离。

7、下列属于干式变压器的磁路部分为( )。

A、变压器铁芯B、变压器线圈C、变压器高压套管D、变压器低压套管8、在评价井下供电系统的短路保护时，最重要的是( )。
