红绿灯检测器使用说明

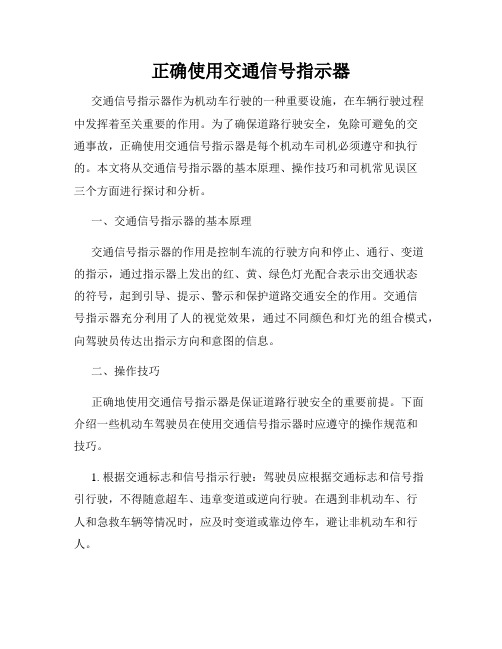

正确使用交通信号指示器交通信号指示器作为机动车行驶的一种重要设施，在车辆行驶过程中发挥着至关重要的作用。

为了确保道路行驶安全，免除可避免的交通事故，正确使用交通信号指示器是每个机动车司机必须遵守和执行的。

本文将从交通信号指示器的基本原理、操作技巧和司机常见误区三个方面进行探讨和分析。

一、交通信号指示器的基本原理交通信号指示器的作用是控制车流的行驶方向和停止、通行、变道的指示，通过指示器上发出的红、黄、绿色灯光配合表示出交通状态的符号，起到引导、提示、警示和保护道路交通安全的作用。

交通信号指示器充分利用了人的视觉效果，通过不同颜色和灯光的组合模式，向驾驶员传达出指示方向和意图的信息。

二、操作技巧正确地使用交通信号指示器是保证道路行驶安全的重要前提。

下面介绍一些机动车驾驶员在使用交通信号指示器时应遵守的操作规范和技巧。

1. 根据交通标志和信号指示行驶：驾驶员应根据交通标志和信号指引行驶，不得随意超车、违章变道或逆向行驶。

在遇到非机动车、行人和急救车辆等情况时，应及时变道或靠边停车，避让非机动车和行人。

2. 不得随意进行灯光操作：在使用交通信号指示器时，驾驶员不得随意操作车辆的灯光，以免误导其他车辆或行人。

3. 行驶中遵循“先右后左”原则：在路口行驶或者遇到其他车辆时，应根据道路交通规则遵循“先右后左”的原则，不得插队、闯红灯、违章超车等。

4. 确保指示器发出正确信号：在发出灯光信号之前，驾驶员应确保所发出的指示器灯光处于正常状态，不得发出错误的信号以避免交通事故的发生。

三、司机常见误区在实际驾驶操作过程中，很多司机在使用交通信号指示器时存在误区，下面是一些常见误区的分析和解决办法：1. 不按规定使用灯光：有些司机为了省时间，经常不按规定在行驶过程中使用灯光，甚至是逆行、闯红灯此类违规行为。

这种行为不仅会影响道路交通安全，还会给自己和乘客带来极大的危害。

因此，司机在使用交通信号指示器时，一定要严格遵守交通法规。

交通行业车辆安全检测仪使用方法说明书一、引言车辆安全是交通行业中最重要的关注点之一。

为了有效确保车辆在道路上行驶的安全性，车辆安全检测仪成为必不可少的设备。

本说明书旨在向用户介绍交通行业车辆安全检测仪的使用方法，以帮助用户正确使用该设备并确保车辆安全性。

二、设备概述交通行业车辆安全检测仪是一种用于车辆安全性能检测和故障诊断的专业设备。

它通过对车辆的各项指标进行检测和分析，帮助用户了解车辆的整体状况。

本设备包括以下主要部件：1. 控制台：包含设备的操作界面和控制按钮，用户可以通过控制台进行各种设置和操作。

2. 传感器：负责采集车辆各项数据，如车速、制动状态、悬挂高度等。

3. 数据处理器：将传感器采集到的数据进行处理和分析，并通过显示屏展示给用户。

4. 电源系统：为设备提供稳定的电力供应。

三、使用步骤1. 准备工作确保设备处于稳定的工作环境中，远离水源和高温等有害因素。

检查设备是否连接到适当的电源，确保所有部件正常工作。

2. 车辆连接将设备的传感器正确连接到需要检测的车辆上。

根据传感器的类型和车辆的接口，选择合适的连接方式，并确保连接牢固可靠。

3. 设备设置按照设备操作手册的指示，将设备的操作界面设置为适当的参数。

这些参数通常包括车辆类型、检测项目以及检测标准等。

4. 检测开始在设备设置完毕后，点击“开始检测”按钮，设备将开始对车辆进行检测。

检测过程中，设备将采集并分析车辆的各项指标。

用户可以通过设备的显示屏实时监测车辆的检测情况。

5. 检测结果当检测完成后，设备将给出车辆的检测结果，并显示在屏幕上。

用户可以根据检测结果判断车辆的安全性能，并采取适当的维修和调整措施。

四、注意事项1. 在使用设备前，请仔细阅读设备操作手册，并按照要求进行正确操作。

2. 在进行车辆检测时，请确保车辆处于安全停放状态，并遵守交通规则。

3. 设备使用过程中，若发现任何异常情况，请停止使用并与维修人员联系。

4. 定期对设备进行维护和保养，确保设备的正常运行和准确性能。

灯光检测仪的使用方法及流程嘿呀！今天咱们来聊聊灯光检测仪的使用方法及流程，这可真是个重要的话题呢！首先呀，咱们得准备好要用的东西。

比如说，灯光检测仪本身肯定不能少哇，还有电源啥的，都得提前准备妥当呀！接下来，第一步呢，要把车辆开到一个合适的位置，让车头正对着检测仪。

哎呀呀，这个位置可重要啦，如果位置不对，那检测结果能准吗？第二步，打开车辆的灯光，包括近光灯、远光灯、转向灯等等。

哇塞，这时候可得仔细检查，确保每个灯都能正常亮起呀！第三步，操作灯光检测仪。

这一步可得小心谨慎呢！根据检测仪的指示，进行相应的操作。

比如说，调整检测仪的角度呀，选择检测的项目呀。

然后第四步，读取检测数据。

哎呀，这数据可得看仔细喽！看看灯光的亮度、角度是不是符合标准。

如果不符合，那问题可就大啦！第五步，对检测结果进行分析。

如果一切正常，那太好了！要是有问题，就得找找原因啦。

是灯泡老化了？还是线路出故障了？第六步，根据分析结果采取措施。

如果是灯泡的问题，那就赶紧换个新灯泡；要是线路的毛病，就得找专业人员来修理啦。

哎呀呀，在使用灯光检测仪的过程中，还有一些需要特别注意的地方呢！比如说，要保证检测仪的精度准确，定期进行校准哇。

还有呢，操作人员得熟悉检测仪的操作手册，可不能瞎摆弄呀！另外，在检测的时候，环境也很重要哦！周围不能有太强的光线干扰，不然会影响检测结果的准确性呢。

哇！总之，使用灯光检测仪可不能马虎，每一个步骤都要认真对待，这样才能保证车辆的灯光符合要求，保障咱们的行车安全呀！这流程虽然看起来有点复杂，但只要按照步骤来，多操作几次，也就熟练啦！你说是不是呀？。

道路管检测器使用方法
哇塞，道路管检测器啊，这可是个超有用的东西呢！
道路管检测器的使用其实并不复杂啦！首先，你得把它放置在需要检测的道路管位置上，就像给道路管做个体检一样。

然后呢，根据说明书的指示，打开检测器的开关，让它开始工作。

在这个过程中，可一定要注意啦，要确保放置的位置准确，不然检测结果可能就不准确咯！还有哦，要小心操作，别不小心把它给摔坏啦！这就好比你要小心呵护一个宝贝一样。

在使用过程中，安全性和稳定性那是相当重要的呀！它就像是一个可靠的伙伴，稳稳地工作着，不会出什么岔子。

只要你按照正确的方法操作，它就能给你提供准确可靠的检测数据，不用担心它会突然闹脾气或者出什么危险。

道路管检测器的应用场景那可多了去了呀！比如在道路施工的时候，用它来检测管道是否有问题，这多重要啊！还有在日常的道路维护中，也能派上大用场呢。

它的优势也很明显呀，操作简单，检测快速，结果准确，这不是很棒吗？就好像有了一双火眼金睛，能一下子就看出道路管的问题所在。

我给你说个实际案例哈，有一次在一个道路工程中，就用到了道路管检测器。

之前大家都有点担心管道会不会有什么隐患，结果用了这个检测器，一下子就检测出来了一些小问题，及时进行了处理，避免了更大的麻烦。

你说，这效果是不是杠杠的呀！
道路管检测器真的是个超棒的工具呀，能给我们的道路相关工作带来很多便利和保障呢！。

汽车灯光检测仪使用方法1. 简介汽车灯光检测仪是一种用于检测汽车灯光状态的工具。

它通过测量和分析汽车灯光的亮度、角度和颜色等参数，来判断汽车灯光是否正常工作，并提供相应的反馈和建议。

本文将详细介绍汽车灯光检测仪的使用方法，包括准备工作、操作步骤和注意事项等内容。

2. 准备工作在进行汽车灯光检测之前，需要做一些准备工作，以确保测试的准确性和安全性。

2.1 确认设备完好确认汽车灯光检测仪本身是否完好。

检查仪器外观是否有明显损坏或松动的部分，并确保所有按钮、开关和接口都正常工作。

2.2 准备电源和连接线根据汽车灯光检测仪的型号和要求，准备相应的电源和连接线。

有些仪器需要通过电池供电，而其他一些则需要连接到外部电源。

2.3 确认测试环境选择一个适合进行测试的环境。

最好是在室内或者光线较暗的地方进行测试，以确保测试结果的准确性。

2.4 确认车辆准备确保要测试的车辆处于安全停放状态，并且车辆电源已关闭。

检查车辆灯光是否干净，并清除任何遮挡或阻挡灯光的物体。

3. 操作步骤在准备工作完成后，可以开始进行汽车灯光检测。

下面是具体的操作步骤：3.1 连接仪器和车辆将汽车灯光检测仪与车辆连接起来。

根据仪器的要求，选择合适的连接方式，可以是通过连接线插入汽车灯光接口，也可以是通过无线连接方式。

3.2 打开电源根据仪器的要求，打开电源开关。

如果使用外部电源供电，则需要将电源适配器插入并连接好。

3.3 设置参数根据要测试的灯光类型和要求，设置相应的参数。

这些参数可能包括测试模式、亮度范围、角度范围和颜色要求等。

3.4 进行测试按下开始按钮或触发命令后，仪器将开始对汽车灯光进行测试。

它会测量灯光的亮度、角度和颜色等参数，并将结果显示在仪器的屏幕上。

3.5 分析结果根据仪器显示的测试结果，对汽车灯光的状态进行分析。

如果灯光正常工作，则显示为合格或通过；如果存在问题，则显示为不合格或未通过，并提供相应的建议。

3.6 记录和保存结果在完成测试后，可以将测试结果记录下来，以备后续参考。

将被检验车辆停放在平整的场地。

检验仪移到汽车正前方，使仪器的透镜镜面距离前照灯配光镜镜面（30+-5）cm.调整仪器箱高度，使其与前照灯中心离地高度一致。

当仪器与汽车对正后，即可将仪器移至任一前照灯前开始检验调整工作；近光灯检验调整：1）光束照射方向检验调整；接通被检验前照灯近光，光束通过仪器箱的透镜照射到仪器箱内的屏幕上。

由观察窗口目视，旋转光束照射方向选择指示旋钮，使光斑（即光形）的明暗截止线左半部水平线段与屏幕上的实线重合；此时，光束照射方向选择指示旋钮上的读数即为近光光束下倾值。

光束照射指示旋钮刻度盘上标有10,20，，，50数值，分别表示前照灯近光照射距离为10m的屏幕上的光束中心下倾值，单位为cm。

光束左，右偏移值以近光亮斑明暗截止线转角点与仪器上的V-V线不重合距离直接读出。

屏幕上V-V线左，右分别标有10,20，，，，50刻线，分别表示被测近光灯照射到距离为10m的屏幕上，光束中心向左或向右的偏移值，单位为cm。

2）光束强度检验调整，近光光束照射方向校验结束后，按下近光按钮，检验光束暗区光度。

该仪器将暗区最大光度定为625cd，在此数值以下为绿色区域即合格，超过此值即为红色区，不合格。

远光灯检验调整1）光束照射方向。

远光光束照射到屏幕上的最亮部分应落在以屏幕上圆孔为中心的椭圆形区域。

2）发光强度检验调整。

按下远光I按钮，若亮度不超过20 000cd，再按下远光II按键，检验远光的最小亮度是否符合标准。

该仪器将远光最小亮度定为15 000cd，超过此值为绿色区，合格；低于为红区，不合格。

3）内测远光灯。

检验内侧远光灯的光束照射方向与发光强度的方法基本与上述相同。

但光束照射方向选择指示旋钮上的刻度盘读数应减去10cm/10m才是远光灯的下倾值。

SG-0208-S2红绿灯信号检测器使用说明SG-0208-S2红绿灯信号检测器支持8路AC220V的红绿灯信号输入，2路RS485信号输出；该设备数据采集和信号处理采用高性能微处理器实现，能在各种恶劣条件下全天候不间断工作。

1．产品技术规格
□ 8路信号灯输入接口
□ 2路RS485通信接口
□ 8路信号灯输入状态指示
□工作电压：DC9-12V
□功耗：< 3W
□信号灯检测电压范围： 140VAC～284VAC
□ 8位拨码开关设置
□工作环境温度：-30～+70℃
2．接口说明3．拨码开关功能说明
@协议类型（1-2位）
@设置地址（3-4
位）（大华相机此拨码无效）@波特率设置（5-6位）
@预留（第7位）
@特殊功能（第8位）（海康相机此拨码无效）
4．接线说明：
当使用大华协议时，第一组输入(CH1-CH4)对应RS485输出接口一（A1、B1)，第二组输入(CH5-CH8)对应RS485输出接口二（A2、B2)；每一组分别对应左转、直行、右转、掉头。

当使用海康协议时，输入通道(CH1-CH8)对应的车道类型可以自定义；两个RS485接口输出的内容相同，可以任意选择一个或两个使用。

灯光测试仪操作规程一、概述二、设备准备1.确保灯光测试仪处于稳定的工作台面上，并连接电源线。

2.检查电源线是否完好，并确认连接良好。

3.确保仪器所需测量工具（如光照计、色温计等）已经校验过并处于可正常使用状态。

三、操作步骤1.检查仪器表面是否有灰尘或污垢，如有，应使用干净的软布擦拭干净。

2.按下电源开关，确认仪器已经开启。

3.根据测试需要，选择合适的测量模式。

常见模式包括亮度测量、色温测量、色彩测量等。

根据需要旋转模式选择开关并选择相应模式。

4.稳定仪器，将光照计或色温计等测量工具置于合适位置，并确保与仪器连接良好。

5.确保仪器所需环境符合要求，如室内光照较弱、无其他干扰光源等。

6.按下测量按钮，开始测量。

根据不同的模式，仪器会显示相应的测量结果。

记录测量结果时，应准确读取显示屏上的数值并进行记录。

7.测量完成后，如需再次测量，应等待仪器稳定后再进行新的测量。

四、注意事项1.使用过程中应注意环境的干扰。

避免其他强光源直接照射到仪器上，以免影响测量结果的准确性。

2.操作人员应保持手部干燥，以避免触摸仪器表面导致影响测量结果。

3.测量结束后，应及时关闭电源开关，断开电源线，并将仪器进行清洁和存放。

4.仪器需要定期校验，以确保测量结果的准确性和可靠性。

6.仪器应放置在干燥、通风良好的地方，并远离物体较热的地方。

五、应急措施1.如发现仪器发生短路或电源线损坏等情况，应立即停止使用，并断开电源。

3.发生火灾或严重故障时，应迅速报警并立即撤离人员，采取相应的灭火措施。

六、操作纪律1.操作人员应进行相关培训，熟悉仪器的使用方法和操作规程。

2.操作人员应严格遵守操作规程的各项要求，不得擅自改变操作流程。

3.操作结束后，应对仪器和测试环境进行清洁和整理。

4.如发现问题或改进建议，应及时向领导或相关部门提出。

以上是灯光测试仪的操作规程，在使用时请按照规程进行操作，以确保测试的准确性和安全性。

同时，为了延长仪器的使用寿命，建议进行定期的检修和维护。

红灯信号采集器使用说明书一、 产品简介：红灯信号采集器是一款专门用于闯红灯抓拍系统中红灯信号采集设备，该设备通过自动检测红灯状态，在红灯时输出高电平信号，绿灯时输出低电平信号。

二、功能特点：1、红灯信号采集，将红灯的220V 直流电压转换成TTL 高电平信号； 三、技术参数：1、四路直流220V 电压信号输入；2、输出信号：四路TTL 高电平信号（直流4~5V ）；3、工作电源： 220V AC ±15%，48~60Hz,3W ；4、工作环境：工作温度-20℃~+65℃，储存温度：-40℃~+85℃，相对湿度：最大95%（无冷凝）；8、外形尺寸：PC+ABS 工程塑壳 长150mm ;宽110mm;高110mm ； 9、安装：导轨安装或螺孔安装。

四、设备接口说明：26 L 1A25 L 1B24 L 2A23 L 2B22 L 3A21 L 3B20 L 4A19 L 4B18 G N DG N D 17 R E D 116 R E D 215 R E D 314 R E D 41AC220L 2 AC220N（接口说明图）接口定义：引脚符号说明引脚符号说明1 AC220L 交流220V火线14 RED4 红灯4输出2 AC220N 交流220V零线15 RED3 红灯3输出16 RED2 红灯2输出17 RED1 红灯1输出18 GND 地，红灯输出公共端19 L4B红灯4输入端（220V）20 L4A21 L3B红灯3输入端（220V）22 L3A23 L2B红灯2输入端（220V）24 L2A25 L1B红灯1输入端（220V）26 L1A红灯采集器实际上就是一个5V开关电源，输入为红灯线，输出为5V电源，供给给摄像机上面的接口使用。

在实际使用中，出现了在红灯倒计时结束与绿灯刚开始的时候，车辆通过路口被误判为闯红灯的情况，原因就是开关电源有延迟，可以加装一个继电器来减少延迟，避免车辆被误判。

红绿灯十字路口Ifix画面检测使用说明书Traffic lights crossroads Ifix screen detection of technical reports学校：宁波职业技术学院The School:Ningbo Polytechnic班级：电气3091The Class:Electrical Automation3091Class 学生：刘津The Students：Jin Liu日期：2011年6月18日Th e Dates:June18,2011目录 (1)前言 (2)画面设计 (4)1.主界面 (4)2.导航栏 (5)3.次界面 (6)数据库构设 (7)1.SIM数据 (7)2.GE9 (8)总结 (9)参考文献 (9)IFix：GE智能平台(GE-IP)提供自动化硬件和软件解决方案。

是全球最领先的HMI/SCADA自动化监控组态软件。

本次设计大体思路是通过构思画面再而功能设计然后调试再运用。

设计画面想了很久，想做一个3D效果的一个十字路口，而我在网上搜集了一下，3D效果只有自己做出来的才是好看的，才符合我的想法。

后来，我尝试用Autodesk3ds Max9这个软件来做个3D的效果图，可是发现做出来的不够美观，再而由于时间问题因此放弃，最后依旧采用了平面效果的十字路口。

平面效果图虽没有3D效果图的立体感，但是它的简单明了性依旧不错，在整个设计过程中，画面这方面没有遇到难题。

在建立数据库时，我没有用MBE作PLC来提供数据，而采用SIM 驱动器，其中用到2个DI量（数字量标签）、1个CA量（计算量）和一个EV量（事件量）。

经过测试后，再用GE编程软件Proficy Machine Edition提供数据并与Ifix连接。

最后经过完善后完成整个Ifix十字路口画面检测。

PrefaceIfix:General Electric Company Provide automation hardware and software solutions.It's the world's leading HMI/SCADA automation control configuration software.This design idea:First to come up with a good picture,than to design function,and debugging.Designing picture thought for a long time.I wanted to do a3D effect of crossing.I was in online collection,3D effect only do it by myself to be good ter,I tried to use Autodesk3ds Max to do a3D.But I found it beautiful enough and because of the time,so the question of giving up.Finally still used the plane effect crossroads.It didn't have3D rendering stereo feeling,but it's still good.In the design process,No problem of picture.when I setting up the database,I didn't use the MBE for PLC to provide data,but useing SIM drive.It useing of two DI(Digital quantity tag)、one CA(calculation)and one EV（Events tag).By test,GE Proficy Machine with programming software providing data and happen with Ifix connection.Finally after a perfect finish the whole Ifix crossroads after picture detection画面设计1.主界面3D画面的尝试失败就运用了平面效果，给人一种简单的感觉，这是Ifix十字路口中的主页中的画面，本次创新之处在原有的十字路口上基础上增加了黄灯的倒计时，其中起到的作用是让一些存有侥幸闯红灯司机不打擦边球，而使红灯亮时真正的让车辆明白停车。
