AutoCAD Plant 3D 是一个以规格驱动的软件，用于创建加工厂元件的三维模型。
您可以布管、添加设备和其他元件，以及提供支撑结构。
在 AutoCAD Plant 3D 中，基础数据在三维模型、P&ID 、等轴测图形及正交视图之间直接进行交换，确保了信息的一致性和时效性。
什么是 AutoCAD Plant 3D ？动态工具选项板切换显示模式切换工作空间项目管理器新建图形等级库查看器查看等级库和创建工具选项板功能区选项卡包含用于执行主要任务的命令帮助使用项目管理器可以创建新图形、打开现有图形、将文件链接或复制到项目文件夹以及创建项目创建项目图形的步骤：1. 在项目管理器中，在“Plant 3D 图形”上单击鼠标右键，然后单击“新建图形” 2. 在“新建 DWG ”对话框中，输入图形编号、作者、图形标题以及文件名3. 单击“确定”技巧提示- 在某个节点上单击鼠标右键后，将显示常用命令列表- 根据项目要求创建和组织文件夹- 要使用参照图形，可在此处复制或链接这些图形使用工具选项板您可以使用工具选项板将阀和管件放在管道模型中： 在功能区中设置等级库，单击工具选项板中的某个项目，然后单击模型来放置它。
技巧提示- 在等级库查看器中，单击“在模型中插入”、“添加到工具选项板”或“创建工具选项板”创建正交视图第 1 步： 打开 AutoCAD Plant 3D第 2 步： 创建项目图形 - “项目管理器” > “Plant 3D 图形” > “新建图形” - 输入信息 > “确定”第 3 步： 创建结构 - 功能区 > “结构”选项卡： - “栅格” > “创建” - “设置” > 杆件信息 > “选择” - “杆件” > 放置并与栅格对齐- 对楼梯、阶梯等对象重复上述操作第 4 步： 创建设备 - 功能区 > “常用”选项卡 > “创建设备” - 选择元件，指定形状和管嘴信息 - 创建并放置在模型中第 5 步： 布管 - 功能区 > “常用”选项卡 > 下拉列表： - 线号 - 等级库 - 功能区 > “布管”- 单击模型中的点；按 ENTER 键完成第 6 步： 插入阀或管件 - 工具选项板或功能区 > “常用”选项卡 > “等级库查看器” - 选择阀 > “在模型中插入” - 放置在模型中第 7 步： 创建等轴测图形 - 功能区 > “ISO ”选项卡 > “创建 ISO ” > “正式等轴测图” - 指定项目线号、ISO 类型和输出设置 - 创建 ISO第 8 步： 创建正交图形 - 功能区 > “常用”选项卡 > “创建正交视图” - 选择正交图形 > “确定”- 选择视图，调整比例和视图范围 > “确定” - 将视图放置在正交图形上尺寸和等级库下拉列表- 要删除选定法兰连接阀但不删除连接法兰，请按 CTRL+Del - 要更改布线平面，请按住 CTRL 键的同时在绘图区域中单击鼠标右键- 要替换螺栓组，请按住 CTRL 键的同时选择法兰连接符的红圈- 要动态观察三维模型，请按住 SHIFT 键的同时滚动鼠标滚轮 - 要在布线时更改指南针平面，请按住 CTRL 键的同时单击鼠标右键技巧提示 - 布线快捷键- 要重新连接管道，请使用管道快捷菜单上的“将元件连接到相邻元件”- 为管道指定线号时，首先使用管道快捷菜单上的“附加到选择” > “连接的零件” > “所有连接的零件”技巧提示 - 布线快捷菜单- 连接管道时使用对象捕捉- 使用“节点”对象捕捉可连接到开放的管嘴或管道端口 - 使用“自”对象捕捉可相对于管件以精确距离放置阀技巧提示 - 布线时使用捕捉。
本节内容●使用三维布管样式 ●快速入门 ●打开教程文件●“三维布管样式”对话框 ●创建样式 ●指定零部件 ●指定零部件（续） ●指定直径和颜色 ●指定管段规则 ●应用样式 ●编辑样式 ●复制和导出样式 ●删除和导入样式 ●全局模板 ●概要三维布管样式使用三维布管样式类别Routed Systems 所需时间20 分钟使用“三维布管样式”对话框创建和编辑管材样式。
三维布管样式取决于资源中心。
本教程使用 ANSI 库中的零部件。
如果此库不可用，请使用其他库的零部件进行替换，或仅阅读而不执行步骤。
如果使用 ANSI 以外的库，那么零部件的尺寸是否正确并不重要，只要能够说明工作流即可。
本教程是为单用户环境创建的，库存储在桌面资源中心位置。
如果您是共享库的工作组中的成员，则您必须是库管理员并具有编辑权限才能执行库编辑任务。
而且在服务器上创建用户库的方法不同于本教程中所述的方法。
目标●从头开始创建样式。
●将此样式应用于现有的管路。
●编辑样式。
●根据现有样式创建样式。
●导入和导出样式。
●将样式添加至全局模板。
前提条件●连接到资源中心。
●知道如何设定激活项目，以及如何使用各种查看工具浏览模型空间。
●有关更多信息，请参见“帮助”主题中的“快速入门”。
导航提示●使用左上角的“显示”可显示本教程的目录，以及到每个页面的导航链接。
●使用右上角的“前进”可前进到下一页。
下一个三维布管样式使用资源中心的零部件。
首先，将激活的项目设定为 tutorial_files ，然后验证是否安装和配置了资源中心。
1.单击“管理”“项目”。
2.在“项目”对话框上，双击项目列表中的“tutorial_files”项目以将其设置为激活项目。
3.在“项目”对话框的右下角，单击“配置资源中心库”。
4.在“配置库”对话框中，验证 Inventor ANSI 库是否可用，以及是否选中“正在使用”框。
注意若要执行教程中的步骤，必须至少有一个标准的资源中心库可以使用。
三维综合管线系统用户手册三维综合管线系统操作手册1. 概述综合管线系统用于城市地下综合管线数据的三维可视化、管理和应用。
1.1 环境要求1.2 数据要求系统所管理的管线数据类型包括给水、污水、雨水、燃气、电力、路灯、通信、电视、热力、工业等。
2. 界面框架系统初始状态仅“新建工程”，“打开工程”两个命令可用；只有通过打开或新建，加载了有效工程之后，其他命令才切换为有效状态。
3. 工程管理工程管理模块包括工程的新建、打开、保存，以及工程相关参数设置等。
3.1 新建工程3.1.1 功能新建一个空的工程。
3.1.2 操作运行“工程”菜单下的“新建工程”命令，弹出“新建项目”对话框，设置新工程的参数。
设置工程路径选择新工程保存的路径及设定工程名。
IP地址设定数据服务器（虚拟机）ip。
点击“连接”，读取服务器上的场景配置和管线配置列表。
若服务器状态正常，则测试连接成功，则弹出对话框：并将场景配置列表和管线配置列表填写到下面两个下拉框中，并切换下拉框为可用状态，如下图所示。
场景配置文件场景配置文件用于配置工程中管线以外的其他显示图层。
服务器上可能有多个场景配置，选择新工程所需要使用的配置。
管线配置文件管线配置文件用于配置管线显示图层及相应的服务链接。
服务器上可能有多个管线配置，选择新工程所需要使用的配置。
确定点击“确定”，新工程创建并自动保存。
3.2 打开工程3.2.1 功能打开已存在的管线工程文件。
3.2.2 操作运行“工程”菜单下的“打开工程”命令，弹出文件选择对话框，用户选择需要打开的工程文件（文件类型为*.wdprj）。
点击“打开”按钮，系统加载新的工程作为当前工程。
3.3 保存工程3.3.1 功能用于保存当前活动的工程。
3.3.2 操作运行“工程”菜单下的“保存工程”命令，保存当前工程，路径为新建或打开时的路径。
3.3.3 说明当在系统中进行过隧道、标注、管段等的编辑（增加、删除、修改等）后，应该通过“保存工程”命令存储当前工程中的数据。

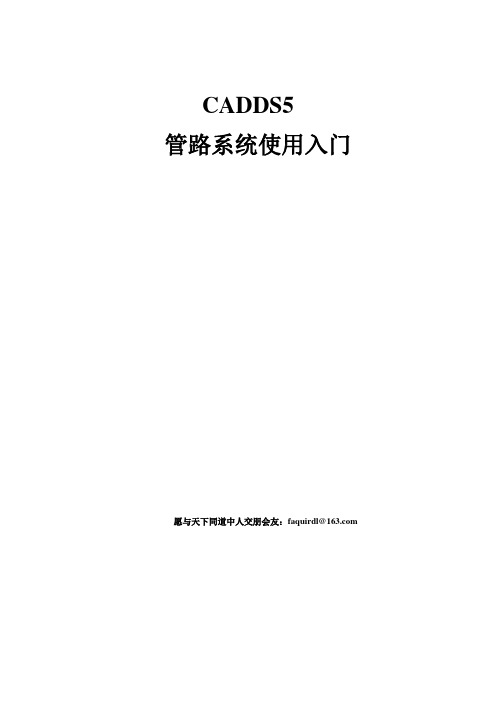

CADDS5管路系统使用入门愿与天下同道中人交朋会友：faquirdl@目录第一章CADDS5-软件功能简介 (2)第二章如何进入布管操作环境 (3)第三章布管前环境设置 (4)第四章如何剖切视图 (5)第五章三维布管 (6)第六章图形操作 (12)第七章碰撞检查 (14)第八章抽取管路数据 (15)第一章: CADDS5-软件功能简介1、可根据您的要求建立设备、管路的三维模型2、根据管路的管路等级、公称直径自动插入相应的管件而不用查阅手册、规定。
3、可从任意方向、任意角度观察模型并发现平面图不易察觉的错误。
4、自动从任意方向、任意角度观察模型并发现平面不易察觉的错误。
5、自动抽取管路数据。
6、可以以自动方式对剖出的平、立面图标注尺寸、管线标号等。
7、对三维模型进行消隐处理,生成模型鸟瞰图,亦可生成三维彩色照片。
8、能对整个模型或部分;碰撞检查,并报告碰撞位置及数据,同时生成报表。
9、自动生成综合材料表第二章: 如何进入布管操作环境●开机（登陆）打开电源后系统初始化稍等片刻屏幕会提示您敲入用户注册名。
在敲入注册名后按Enter键,系统将核对注册名,随之屏幕出现。
输入密码(密码将不显示在屏幕上) 按Enter键,如果以上操作正确登陆成功。
●在Terminal 窗口下敲入cadds5 （小写登陆CADDS5）●激活一个存在的部件或产生一个新部件。
用鼠标点击在在 A在用鼠标点击选择PIPING/EXP用鼠标点击apply 便可进入管子建模环境第三章: 布管前环境设置一. 状态设置与存盘1.设置视图比例:用鼠标左键点击顶部菜单条VIEW 选择CHANGE SCALE改变视图比例, 输入0.2。
用鼠标左键点击屏幕,按鼠标右键弹出菜单框, 用鼠标左键点击Done 屏幕比例设定结束。
目的：使图形收缩在屏幕内。
.2.设置层色用鼠标左键点击顶部菜单条SETUP 选择SET LAYER COLORS…点击Apply 屏幕颜色按默认值设定结束。
简易教程：通过3DMax制作两个关联的巷道或者管道
1.准备原图
目标将一个平面的矩形，制作成和右边一样的三维管道（巷道）2.选择线条
3.选择捕捉开关
选择顶点
4.闭合线路
根据自动捕捉顶点连接线段
5.挤出
选择物体后
选择挤出命令
6.分段圆弧顶
转换多边形
选择两条边，右击
选择四条
选择顶点
移动、缩放
选择两个对象；单击塌陷-->塌陷选定对象
可以做适当的处理，删除孔
背面消影，底部与巷道原模型分开（分成两部分，特殊情况分成三部分，底、侧、顶）选择对象，转换在多边形，选择多边形的底部的多边形，选择工具分离；
7.焊接
增加辅助线
多边形的边选择，拉框大小，注意上面的面；
增加了两条线(问题如何延长线，切割侧边）
删除不需要的面
使用桥接
最后：边界--封口
问题：
如何看这两个在同一水平上，空间相交。
solidworks布管教程Solidworks 创建线路组件1 Routing插件打开Solidworks布管必须再Routing插件打开的情况下方可以进行2 线路库零件本部分讨论管道和管筒零件库零件。
这些零件包括SolidWorks安装时自带的零件、培训使用的例子及用户自己创建的零件。
Solid Works提供的设计库零件和装配体中包括普通尺寸的软管、电线、硬管以及配套的接头。
管道库存放位置一般在：C:\Documents and Settings\All Users\ApplicationData\SolidWorks\SolidWorks 2010\design library\routing1.管道库以solidWorks或其他通用格式存储的零件，通常SolidWorks管路模块可以直接使用。
3创建线路库零件线路库零件可在需要的时候创建，包括普通类型(比如管道、弯管)和不能用零部件向导创建的接头装配体。
复制和编辑尽管可以重新建立新零件，但大多数情况下还是复制一个相似的零件然后修改它比较容易3.1 线路库管理器线路库管理器是一个应用程序，运行在一个独立的窗口中，并包含几个线路零部件向导的选项卡。
使用向导创建线路零部件很多线路需要的零部件都可以通过线路零部件向导创建。
所有的零部件都包含设计表和零件属性选项。
4管道4.1硬管和软管零件创建的硬管和软管零件用于管路系统。
在创建线路时，它们被用于沿着3D草图产生的管道。
为了确保最后完成的零部件能被识别为线路零部件，对尺寸、草图和特征的特定命名很重要。
一般来说，创建新的线路零部件的最好方法是复制现有的线路零部件，然后对复件进行编样。
4.2 硬管和软管比较尽管硬管和软管使用类似的草图，但是它们的创建方式不一样，硬管使用【拉伸】特征，而软管使用【扫描】特征。
硬管只能沿着直线布管.因此使用拉伸特征;软管可以沿着直线、辐射线或者曲线路径布管，因此使用扫描特征。
第17 三维管路设计技术在Inventor 中的三维管路设计功能，大体上包括以下内容：设计规则设置、在装配中添加管路和管件、对管路设计结果进行编辑或调整、使用或者创建管件库… 典型结果参见图17-1。
